Gyakorlati útmutató a NICE MC824HR30 vezérlőegységhez
Ez az útmutató a következőhöz készült: MC824HR30, MC824H típus, MCA1R30 vezérlőpanellel. Segít a tartozékok kiválasztásában, a bekötésben, az első üzembe helyezésben, valamint az egy- vagy kétszárnyú kapu hibáinak felderítésében.
Bekötés előtt vesse össze a vezérlőegység jelölését az útmutatóval. A NICE dokumentációja az MC824H és az MC824L egységet is tárgyalja, de ezekhez nem ugyanazok a motorok használhatók. A gyártó táblázata szerint az MC824L az OLTRE1824 motorhoz való, és az ENC bemeneteit nem használják. Az alábbi eljárások és motorválasztási tudnivalók az MC824H/MC824HR30 egységre vonatkoznak.
- A támogatott meghajtások 24 V DC feszültségűek; a vezérlőegység tápellátása 230 V AC.
- Az alábbi kapcsolási rajzon a fotocellák BlueBUS rendszerrel csatlakoznak.
- Az M2 nyit elsőként, az M1 zár elsőként. Egyszárnyú kapunál az M2-t kell használni.
- A motor típusát az út betanítása előtt, a DIP-kapcsolókkal kell kiválasztani.
Milyen kérdésben keres megoldást?
- Kompatibilis meghajtások és tartozékok
- Felszerelés és kábelezés
- Kapcsok és kapcsolási rajz
- BlueBUS fotocellák
- Első üzembe helyezés és az út betanítása
- A szárnyak helyzetének kézi finombeállítása
- Funkciók és paraméterek programozása
- Rádióvevő, antenna és távirányítók
- Készenléti mód és tartalék akkumulátor
- Hibakeresés és visszaállítás
- Végső ellenőrzések és karbantartás
Kompatibilis meghajtások és tartozékok
Nem elegendő, ha csak a 24 V-os tápellátás vagy a meghajtáscsalád neve egyezik. A konkrét motornak szerepelnie kell a motorválasztási táblázatban, és a kapcsolókat megfelelően kell beállítani.
| Csoport | A gyártó által az MC824H egységhez megadott modellek |
|---|---|
| Toona | TO4024, TO5024, TO5024I, TO7024 |
| Toona Hi-Speed | TO5024HS, TO6024HS |
| Hyppo | HY7024, HY7124 |
| Földbe süllyesztett meghajtások | MFAB3024, LFAB4024, BFAB5024 |
| További gyors meghajtások | MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS |
| További modellek a kézikönyvben | MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE |
A jelölések a gyártó 4. táblázatából származnak. Eltérő kereskedelmi név vagy régebbi motor esetén először ellenőrizze a teljes típusszámot. Az egyes kapcsolók beállításait a következő részben találja: Motor típusának kiválasztása.
Biztonság és jelzés
- NICE EPMB – kétvezetékes BlueBUS fotocellák. Az EPM vagy BF relés fotocellák az ábra szerint nem csatlakoztathatók.
- NICE ELDC – az MC824H műszaki adatai között feltüntetett villogólámpa. A lámpa tápellátása és az antenna csatlakoztatása két külön áramkör.
- Biztonsági élek és STOP-kontaktusok – a kapu bekötése és kockázatai szerint válasszon NO, NC vagy 8,2 kΩ típust.
Vezérlés és tartalék tápellátás
- NICE OXIBD – az SM csatlakozóba illeszthető rádióvevő. Ehhez a vevőhöz például a NICE ON3EBD távirányító használható; a párosítás módját és a kommunikációs üzemmódot a vevő útmutatója szerint válassza ki.
- NICE EKS – visszatérő érintkezős kulcsos kapcsoló. SbS, OPEN vagy CLOSE vezérléshez potenciálmentes C–NO érintkezőt használjon. Ugyanilyen érintkezőt biztosíthat egy megfelelő nyomógomb vagy vezérlőmodul-relé is.
- NICE PSS324 – az aktuális kézikönyvben megadott tartalék akkumulátor. A régebbi NICE PS324 modellre külön feltételek vonatkoznak; lásd a tartalék tápellátásról szóló részt.
- NICE IBT4N és NICE OVIEW – interfész és programozó a BusT4-en keresztüli szervizbeállítások eléréséhez; bekötésüket és használatukat a saját útmutatójuk szerint végezze.
Forrás: a NICE eredeti kézikönyve, 4. táblázat; tartozékok a 4.2., 8. és 11. fejezetben.
A vezérlőegység felszerelése és kábelezése
A dobozt stabil, függőleges felületre szerelje fel úgy, hogy az alsó széle legalább 40 cm-rel a talaj fölött legyen. Ügyeljen arra, hogy a kábelvezetéseken keresztül ne juthasson be víz. A gyártó szerint az oldalsó kábelbevezetés kizárólag védett beltéri környezetben használható; kültéren az előkészített alsó bevezetőnyílásokat használja megfelelő tömszelencékkel.
| Rendeltetés | Kábel és maximális hossz |
|---|---|
| A vezérlőegység tápellátása | 3 × 1,5 mm²; legfeljebb 30 m. 30 m felett a gyártó 3 × 2,5 mm²-es kábelt és a kapuautomatika földelését írja elő. |
| Motoronként | 3 × 1,5 mm²; legfeljebb 10 m. |
| Motoronkénti enkóder | 2 × 1 mm²; legfeljebb 10 m. A kézikönyv szerint a motor- és enkóderkábel egyetlen 5 × 1,5 mm²-es kábellel helyettesíthető. |
| BlueBUS | 2 × 0,5 mm²; legfeljebb 20 m. 20–40 m-es hossz esetén 2 × 1 mm²-es kábelt használjon. |
| Villogólámpa | 2 × 0,5 mm²; legfeljebb 20 m. |
| Antenna | RG58 koaxiális kábel; legfeljebb 20 m, ajánlott hossz: 5 m-nél kevesebb. |
| Kulcsos kapcsoló | 2 db 2 × 0,5 mm²-es kábel vagy egy 4 × 0,5 mm²-es kábel; legfeljebb 50 m. |
| Elektromos zár | 2 × 1 mm²; legfeljebb 10 m. |
A megadott keresztmetszetek nem helyettesítik a tápkör méretezését. A szigetelés típusának, a kábelek elhelyezésének, a védővezetőnek és a leválasztóelemnek meg kell felelnie a környezetnek és az adott telepítésnek.
Forrás: a NICE eredeti kézikönyve, 1. táblázat és 3.5. fejezet.
Az MC824HR30 sorkapcsai és kapcsolási rajza
Minden vezetéket a hálózati és a tartalék tápellátás leválasztása után csatlakoztasson. A panelen feltüntetett jelölések az irányadók; az MC424L, MC800 és RD400 kapocsszámozása nem alkalmazható itt.

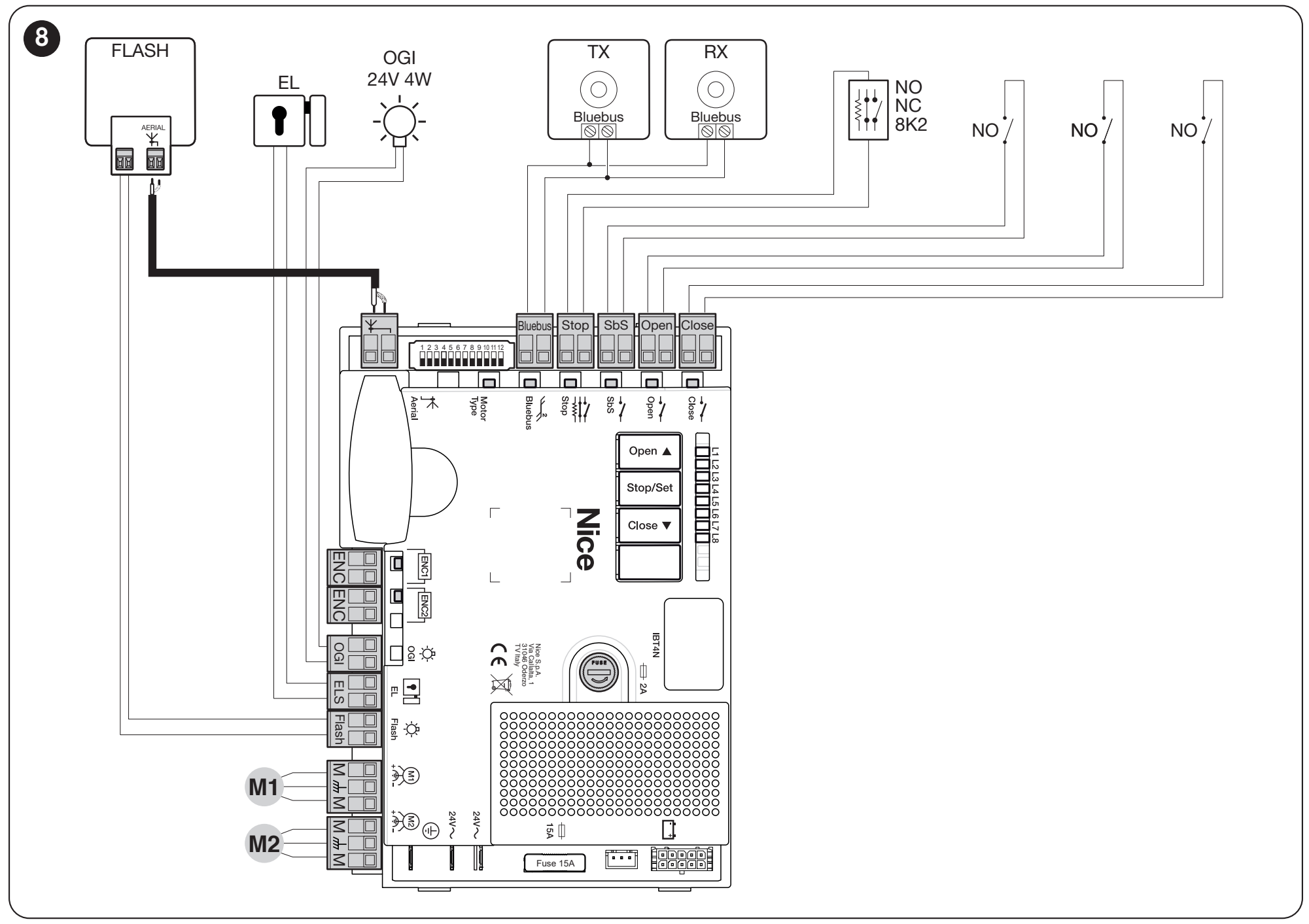

Eredeti NICE-rajz, 8. ábra. A képen látható TX és RX BlueBUS. Az ábrán látható, panelre csatlakoztatott antenna az OXI-hoz tartozik; az OXIBD esetében az antennát közvetlenül a vevőbe kell csatlakoztatni, ahogyan azt a rádióról szóló külön rész is bemutatja. A kép nagyításához kattintson rá.
| Kapocs | Felhasználás |
|---|---|
| L / N / PE | 230 V AC hálózati tápellátás és védőföldelés a tápegységrész jelölése szerint. Nem csatlakoztatható a kisfeszültségű bemenetekhez. |
| M1 + ENC1 | A záráskor elsőként mozgó kapuszárny motorja és annak enkódere. |
| M2 + ENC2 | A nyitáskor elsőként mozgó kapuszárny motorja és annak enkódere. Egyszárnyú kapunál a motort az M2-re csatlakoztassa, az M1 szabadon marad. |
| FLASH | Villogó kimenete; villogó üzemmódban 12 V DC, max. 21 W. A gyártó által megadott típus: NICE ELDC. Ez nem 230 V-os kimenet. |
| ELS | Elektromos zár kimenete: 12 V AC, max. 15 VA. Ha a funkciót világításra állítja, a kimenet elektromos paraméterei is megváltoznak. |
| OGI | Nyitottkapu-jelző: 24 V, max. 4 W; a feszültség −30 és +50% között ingadozhat. |
| BlueBUS | Két vezeték a kompatibilis eszközök tápellátásához és kommunikációjához; párhuzamos bekötés, polaritásra való tekintet nélkül. |
| STOP | Biztonsági bemenet NO, NC vagy 8,2 kΩ esetén. A vezérlőegység a tanítás során megjegyzi a csatlakoztatott állapotot; annak megváltozása leállást és rövid visszamozgást vált ki. |
| SbS / OPEN / CLOSE | Vezérlőbemenetek potenciálmentes NO érintkezőkhöz: léptetés, nyitás és zárás. Ne vezessen rájuk külső feszültséget. |
| SM / IBT4N | Dugaszolható vevő csatlakozója / szervizinterfész csatlakozója. A tartozékokat leválasztott tápellátás mellett csatlakoztassa. |
Motorok és enkóderek
Minden enkódert a megfelelő motorhoz kell csatlakoztatni. Az ENC kétvezetékes bemeneténél nincs polaritás. Ha a tanítás során kiderül, hogy a kapuszárnyak sorrendje felcserélődött, a motorokkal együtt az enkódereiket is fel kell cserélni. A védővezetőt tilos összetéveszteni a motorvezetékekkel.
Nyomógomb és kulcsos kapcsoló
Szokásos vezérléshez az NO érintkezőt csatlakoztassa az SbS kapocspárra. A kapcsolónál NICE EKS a kiválasztott mikrokapcsoló C és NO érintkezőit használja. A parancsok sorrendjét a második szinten található L2 paraméter határozza meg. Külön nyitási és zárási parancs az OPEN és CLOSE bemenetre adható. Az első szinten található L7 funkció a CLOSE bemenetet részleges nyitássá alakíthatja.
STOP biztonsági bemenet
Több NO érintkezőt párhuzamosan, több NC érintkezőt sorosan kell bekötni. A 8,2 kΩ-os biztonsági élekkel való kombinációkra külön szabályok vonatkoznak; a 4.2.2. fejezet és az élvédő útmutatója szerint kösse be őket. Hibaelhárításként ne iktassa ki áthidalással a biztonsági eszközt.
Forrás: a NICE eredeti kézikönyve, 8. ábra, 2. táblázat és a 14. táblázat melletti 1. megjegyzés.
BlueBUS fotocellák
Alappárhoz használjon kompatibilis TX adót és RX vevőt, például: NICE EPMB. Mindkettőt két vezetékkel, párhuzamosan kell csatlakoztatni a BlueBUS-ra. Ezek nem COM/NC érintkezős relés fotocellák; az EPM vagy BF másik vezérlőegységhez való bekötése itt nem alkalmazható.
- A védett zónának megfelelően helyezze egymással szembe a TX-et és az RX-et.
- Állítsa be a címző áthidalókat a kívánt funkciónak megfelelően. Egy pár TX és RX egységének azonos címűnek kell lennie, a következő párnak pedig eltérő címet kell kapnia.
- Csatlakoztassa a BlueBUS mindkét vezetékét; nincs polaritás.
- Tanítsa be a csatlakoztatott eszközöket, és a kapu mozgása közben teszteljen minden párt.
| Cím | Az MC824H kézikönyve szerinti reakció |
|---|---|
| FOTO / FOTO II | Védelem záráskor: leállás és a mozgás megfordítása. |
| FOTO 1 / FOTO 1 II | Záráskor leállás és irányváltás; nyitáskor leállás, majd a fénysugár megszakadásának megszűnése után folytatás. |
| FOTO 2 / FOTO 2 II | Védelem nyitáskor: leállás és a mozgás megfordítása. |
| FOTO 3 | Ez a konfiguráció ennél a vezérlőegységnél nem engedélyezett. |
Az áthidalók pontos helyzetét az MC824H kézikönyvének 3. táblázatából és az adott fotocellák útmutatójából ellenőrizze. Eszköz hozzáadása vagy eltávolítása után ismételje meg a betanítást. Csere esetén kövesse az adott tartozék útmutatóját is.
Első indítás és a kapu mozgáspályájának betanítása
1. Válassza ki a motortípust
Leválasztott tápellátás mellett állítsa be a választókapcsolót a hajtás pontos modelljének megfelelően. A beállítást a mechanikus végállások betanítása előtt végezze el. Csak a gyártó által megadott kombinációt használja.

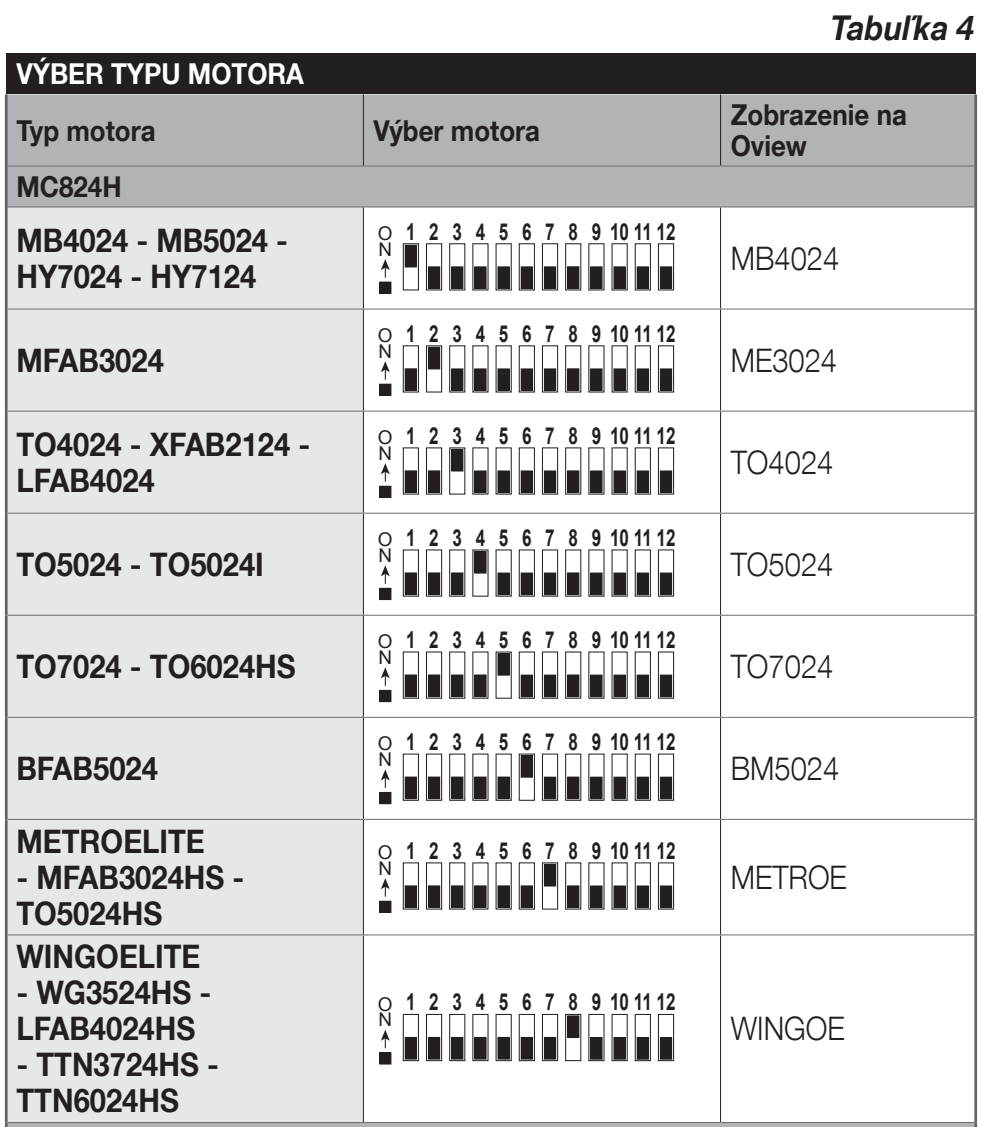

A jelenlegi szlovák kézikönyv 4. táblázatának kivágata: csak az MC824H-ra vonatkozó sorok. A kapcsoló fekete és fehér állását az ábrán, valamint a tényleges választókapcsolón feltüntetett ON jelölés alapján kell értelmezni. A kép nagyításához kattintson rá.
2. Ellenőrizze a mechanikát és az első bekapcsolást
Ellenőrizze a végállásokat, a szabad mozgást és a hajtások reteszelését az útmutatójuk szerint. Bekapcsolás után a BlueBUS LED-nek másodpercenként körülbelül egyszer, egyenletesen kell villognia, a fotocellák TX/RX LED-jeinek villogniuk kell, a villogónak pedig kikapcsolt állapotban kell lennie. Eltérés esetén válassza le a tápellátást, és ellenőrizze a bekötést.
3. Tanítsa be a csatlakoztatott eszközöket

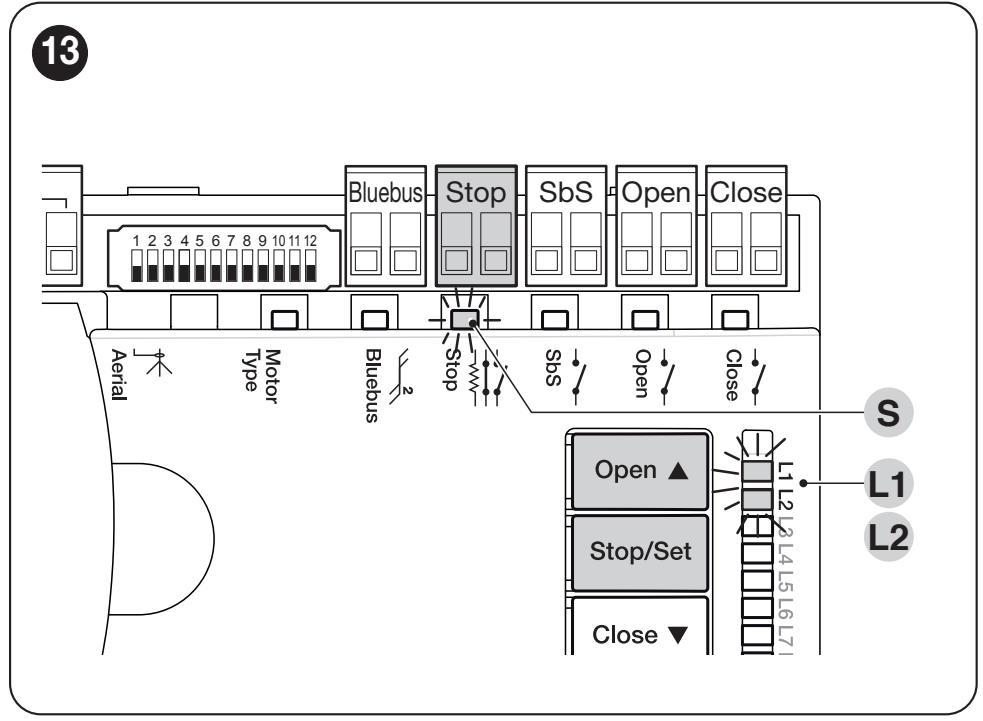

13. ábra: a BlueBUS és a STOP felismerésére szolgáló kezelőszervek. A kép nagyításához kattintson rá.
- Nyomja meg és tartsa lenyomva az Open ▲ + Stop/Set.
- Amikor az L1 és L2 LED körülbelül 3 másodperc elteltével gyorsan villogni kezd, engedje el a gombokat.
- Várja meg a folyamat befejeződését. A STOP LED-nek világítania kell, az L1 és L2 LED-eknek pedig ki kell aludniuk. Az L3 és L4 jelezheti, hogy a mozgáspálya betanítása még szükséges.
Erre a lépésre akkor is szükség van, ha sem a BlueBUS-ra, sem a STOP bemenetre nincs csatlakoztatva eszköz.
4. A mechanikus ütközők automatikus betanítása
- Nyomja meg és tartsa lenyomva Stop/Set + Close ▼.
- Csak akkor engedje fel a gombokat, amikor az L3 és L4 gyorsan villogni kezd, körülbelül 5 másodperc elteltével. Ha az L1 villogásakor engedi fel, az a kézi betanítási módhoz tartozik.
- Ellenőrizze a mozgások sorrendjét: az M1 lassan zár, az M2 lassan zár, az M2 és az M1 lassan nyit a végállásokig, végül mindkét szárny gyorsan zár.
- Sikeres befejezés esetén az L3 és az L4 kialszik. Próbálja ki a külön nyitást és zárást a gombokkal.
Ha az irány vagy a sorrend nem megfelelő: állítsa le a betanítást az Open vagy a Close gombbal. A bekötés javítása előtt válasszon le minden tápellátást. Ha felcseréli a szárnyakat, az M1/M2 bekötését és a hozzájuk tartozó ENC-csatlakozásokat is korrigálni kell; ellenkező irány esetén csak a motorvezetéket módosítsa az eredeti kapcsolási rajz szerint. Ezután ismételje meg a betanítást. A fotocella vagy a STOP aktiválása megszakítja a betanítást.
A betanítás megismétléséhez nem szükséges megelőző jelleggel törölni a teljes memóriát.
Forrás: a NICE eredeti kézikönyve, 4.5–4.8.1. fejezet.
A szárnyak helyzetének kézi finombeállítása
Ha az automatikus betanítás nem felel meg a kapu geometriájának, a pozíciók kézzel is betaníthatók. Vegyes üzemmódban először automatikus betanítást kell végezni, majd a kiválasztott köztes pozíciók finombeállíthatók. Vegyes üzemmódban a 0 és 1 mechanikus végállás nem módosítható.

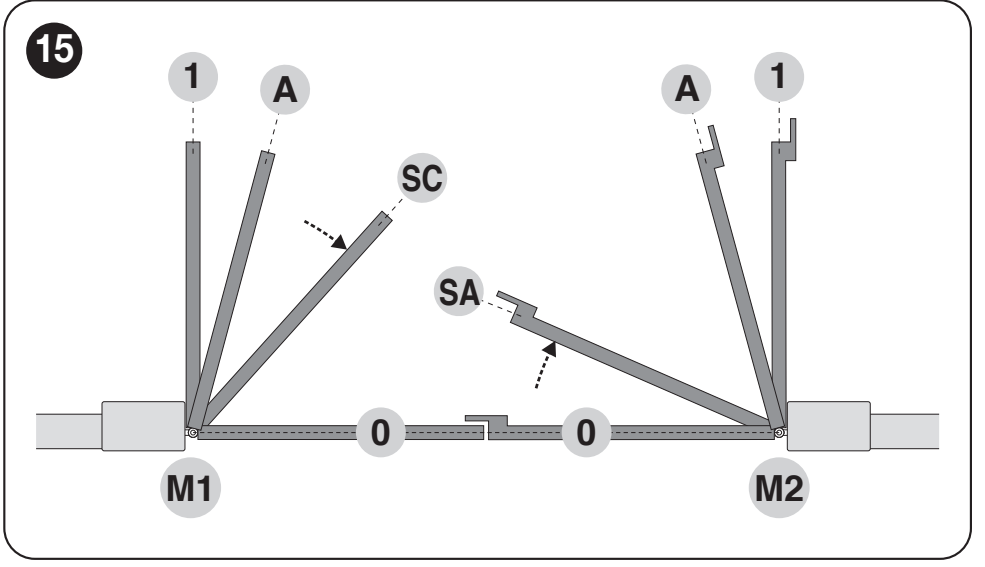

15. ábra: Az SA és az SC határozza meg a szárnyak mozgásának sorrendjét; az A a kívánt nyitott pozíció. Kattintson a képre a nagyításhoz.
| LED-ek kézi betanításkor | Pozíció |
|---|---|
| L1 | Az M1 zárt mechanikus végállása (0). |
| L2 | Az M2 zárt mechanikus végállása (0). |
| L3 | SA: az M2 pozíciója, amely után nyitáskor elindul az M1. |
| L4 | Az M1 motor kívánt nyitott pozíciója (A). |
| L5 | Az M2 motor kívánt nyitott pozíciója (A). |
| L6 | SC: az M1 pozíciója, amelynél záráskor az M2 zárni kezd. |
| L7 | Az M1 nyitott mechanikus végállása (1). |
| L8 | Az M2 nyitott mechanikus végállása (1). |
Belépés a kézi betanítási módba: tartsa lenyomva a Stop/Set + Close gombokat, majd az L1 villogásakor, körülbelül 3 másodperc után engedje fel őket. Az Open/Close rövid megnyomásával választhat pozíciót, hosszan nyomva tartva pedig a megfelelő motort mozgathatja. A pozíció mentéséhez tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután továbbléphet a következőre. A lépések között legfeljebb 10 másodperc telhet el.
Az egyszárnyú kapuknál külön eljárás van a nem használt pozíciók átugrására. Az egy- és kétmotoros változat részletes lépéssora a 4.8.2. és 4.8.3. fejezetben, a 11–12. oldalon található. A pozíciókat és a LED-eket nem szabad összetéveszteni az MC800 táblázatával.
Funkciók és paraméterek programozása
Az Open ▲ és a Close ▼ gombbal választhat menüpontot, a Stop/Set gombbal pedig jóváhagyhatja vagy módosíthatja a beállítást. Az I. szinttel kapcsolhatja be a funkciót, a II. szinten pedig annak értékét állíthatja be. Például az első szinten az L1 az automatikus zárást kapcsolja be, a második szinten pedig a szünet hosszát határozza meg.
I. szint – be- és kikapcsolás
- Álló kapunál tartsa lenyomva a Stop/Set gombot, amíg az L1 villogni nem kezd, majd engedje fel.
- Az Open/Close gombokkal válassza ki a kívánt LED-et.
- A Stop/Set rövid megnyomásával válthat állapotot: rövid felvillanás = OFF, hosszú felvillanás = ON.
- Ha végzett, ne nyomjon meg semmit, és várja meg a programozási mód végét.
| LED / funkció | Módosított beállítás |
|---|---|
| L1 – automatikus zárás | A kapu kinyitása után elindul a beállított szünet visszaszámlálása, majd a kapu bezár. |
| L2 – zárás a fotocella működésbe lépése után | A fotocellák jelzése utáni zárást módosítja. Bekapcsolt automatikus zárás esetén 5 másodpercre rövidíti a szünetet; ha az L1 nincs bekapcsolva, a fotocella jelzése akkor is elindíthatja az automatikus zárást a beállított szünet után. A működést a 6. táblázat alapján ellenőrizze. |
| L3 – mindig zárjon be | A tápellátás helyreállása után a nyitott kapu automatikusan bezáródhat; a mozgás megindulását figyelmeztető villogás előzi meg. |
| L4 – minden készenléti funkció | Energiatakarékos üzemmód, alapértelmezés szerint bekapcsolva. Az akkumulátoros üzem feltételei alább olvashatók. |
| L5 – zár / világítás | Az ELS kimenetet elektromos zár helyett kiegészítő világításként állítja be. A módosítás előtt ellenőrizze, hogy a csatlakoztatott fogyasztó megfelelő-e. |
| L6 – elővillogás | A jelzőlámpa 3 másodperccel a mozgás előtt kezd villogni. |
| L7 – CLOSE / részleges nyitás | A CLOSE bemenetet Partial Open 1 parancsra állítja át. |
| L8 – OGI / karbantartás | A nyitott kaput jelző kimenetet karbantartási jelzésre állítja át; a szervizjelzés beállításáról lásd a 6.4.2. fejezetet. |
II. szint – érték beállítása
- Tartsa lenyomva a Stop/Set gombot, amíg az L1 villogni nem kezd, majd engedje fel. Az Open/Close gombokkal válassza ki a paramétert.
- Ismét tartsa lenyomva a Stop/Set gombot. Körülbelül 3 másodperc múlva kigyullad az aktuális érték LED-je.
- Továbbra is tartsa lenyomva a Stop/Set gombot, és az Open/Close gombokkal válassza ki az értéket.
- Engedje fel a Stop/Set gombot, és várja meg az üzemmód végét. Ezután próbálja ki a funkciót.
| Bemeneti LED | Paraméter és választható értékek |
|---|---|
| L1 – szünet hossza | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Gyári beállítás: 30 s. |
| L2 – léptetés | L1: nyitás–stop–zárás–stop; L2: nyitás–stop–zárás–nyitás; L3: nyitás–zárás. A további üzemmódok között megtalálható a társasházi mód és a nyomva tartással történő vezérlés is; lásd a 7. táblázatot. |
| L3 – sebesség | Hat sebességfokozat és két kombináció, amelyeknél a nyitási és zárási sebesség eltérő. Módosítás után ismét ellenőrizze a mozgás biztonságosságát. |
| L4 – tehermentesítés zárás után | L1: tehermentesítés nélkül; L2–L8: fokozatosan növekvő mértékű, rövid visszamozgás a maradék nyomás megszüntetésére. |
| L5 – motorerő | L1: minimális, L8: maximális. A motorerő növelése nem helyettesíti a mechanikai ellenállás javítását; az eredményt szakembernek kell ellenőriznie és megmérnie. |
| L6 – részleges nyitás | L1–L4: az M2 motor nyitása ¼, ½, ¾ vagy teljes mértékben. L5–L8: mindkét motor nyitása ¼, ½, ¾ vagy a beállított nyitási értékek közül a kisebb teljes mértékben. |
| L7 – karbantartási időköz | L1–L8: 500 / 1 000 / 1 500 / 2 500 / 5 000 / 10 000 / 15 000 / 20 000 művelet. |
| L8 – hibamemória | Az utolsó nyolc művelet rögzítése; az L1 a legutóbbi. |
Példa – zárás 60 másodperc után: az I. szinten kapcsolja be az L1-et. Ezután a II. szinten lépjen be az L1 paraméterbe, és válassza az L5 értéket. Ha a fotocella jelzése utáni zárás funkció is be van kapcsolva, a szünet lerövidülhet.
A programozási lépések között ne várakozzon feleslegesen. Az üzemmódok teljes leírását és egymásra gyakorolt hatását a 6. fejezet, valamint a 6. és 7. táblázat ismerteti.
Rádióvevő, antenna és távirányítók
A távirányítás a beépített vevőtől függ. A bedugható NICE OXIBD vevőhöz használja az SM csatlakozót. Az MC824H panelen található, rádiójelet jelölő gombot az aktuális kézikönyv szerint nem használják; a párosítást a megfelelő vevőn, annak útmutatója alapján végezze el.
Az OXIBD vevőhöz kínálatunkban például az alábbi távirányító található: NICE ON3EBD. A meglévő összeállítás bővítésekor ellenőrizze a már használt kódolást és a vevő üzemmódját is; az azonos frekvencia önmagában nem elegendő.

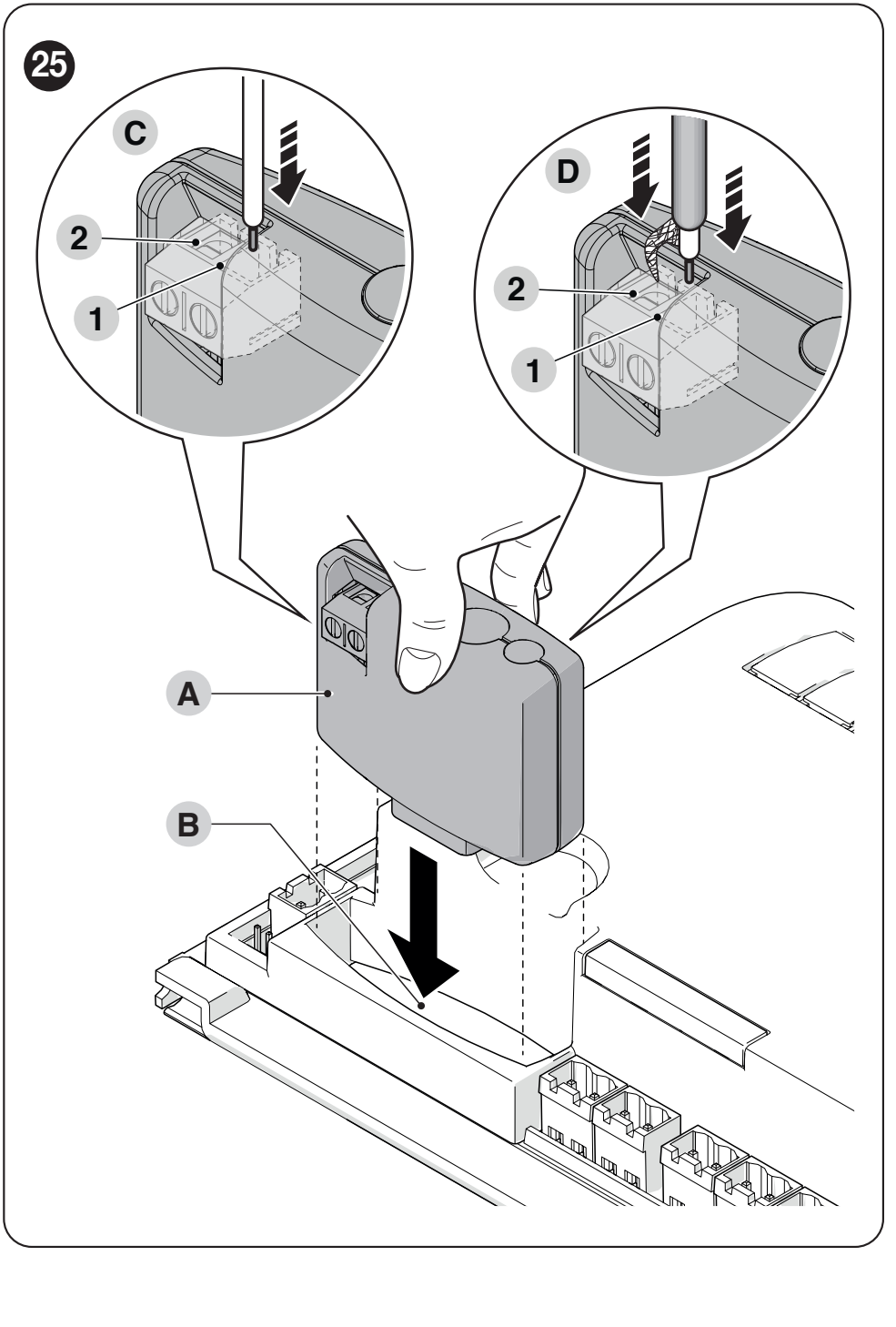

Az aktuális kézikönyv 25. ábrája. Az OXIBD esetében az RG58 koaxiális kábellel szerelt külső antennát közvetlenül a vevő 1-es és 2-es kapcsára kell csatlakoztatni, nem a vezérlőpanel antennakapcsára. Kattintson a képre a nagyításhoz.
A távirányító betanításának módját az adott vevőhöz tartozó NICE távirányító-párosítási útmutatóban válassza ki. A távirányító hozzáadása nem igényli a vezérlőegység útbeállításainak törlését.
Forrás: a NICE eredeti kézikönyve, 8.1. fejezet.
Készenléti és tartalék tápellátás
Funkció: Az I. szinten az L4 funkció a manőver befejezése után körülbelül 5 perccel készenléti módba kapcsolja a BlueBUS-t és a jelző LED-ek többségét. A BlueBUS lassabban villog. Parancs fogadásakor a működés rövid késleltetéssel helyreáll. Ez az állapot önmagában nem jelent hibát.
| Akkumulátor | Csatlakoztatási feltétel |
|---|---|
| PSS324 | A gyártó által jelenleg megadott típus. A megfelelő útmutatót és az összeállításhoz mellékelt kábelt használja; NICE PSS324 részletei. |
| Régebbi PS324 | Használja a NICE CABLA11 és kapcsolja ki a készenléti módot (L4 = OFF). Az adapter önmagában nem elegendő. Számoljon nagyobb fogyasztással. |
Az akkumulátort csak a hálózati tápellátás leválasztása után csatlakoztassa. A töltés elsőbbséget élvez az energiatakarékos módba lépéssel szemben. A rádióvevő, a szervizinterfész és a folyamatos tápellátást igénylő kiegészítők növelhetik a fogyasztást; a kiegészítők nélküli katalógusérték nem alkalmazható tetszőleges összeállításra.
Solemyo: a kézikönyv az akkumulátorcsatlakozón keresztüli napelemes tápellátást írja le. A készenléti módnak aktívnak kell lennie (Standby all), és a hálózati tápellátás egyidejű csatlakoztatása tilos. A konkrét napelemes összeállítást és annak kábelezését külön ellenőrizze; a régebbi PS324 feltételei nem érvényesek automatikusan erre.
Forrás: a NICE eredeti kézikönyve, 8.3. és 8.4. fejezet.
Hibakeresés és gyakori problémák megoldása
Először jegyezze fel a LED-ek állapotát és a villogó jelzőfény rövid felvillanásainak számát. A hibajelzési sorozat körülbelül egy másodperces szünettel kétszer ismétlődik. Az első lépésként végrehajtott visszaállítás törölheti a hasznos beállításokat, a hiba okát viszont nem szünteti meg.
| Rövid felvillanások | Jelentés és első ellenőrzés |
|---|---|
| 1 | Eltérés a BlueBUS-eszközök között. Ellenőrizze a csatlakozásokat és a címeket; az összeállítás módosítása után futtassa le az eszközök betanítását. |
| 2 | A fénysorompó működésbe lépett. Ellenőrizze, nincs-e akadály, tiszták-e az eszközök, és megfelelően egymás felé néz-e a TX/RX. |
| 3 | Az erő alapján akadályt érzékelt. Először ellenőrizze a mechanikai ellenállást és a szabad mozgást. |
| 4 | Aktív STOP bemenet. Ellenőrizze a biztonsági eszközt és annak vezetékezését. |
| 5 / 7 | Belső paraméter vagy elektromos áramkör hibája. Várjon legalább 30 másodpercet; ha a hiba visszatér, szervizre van szükség. |
| 6 | Túllépte az óránkénti vagy megszakítás nélküli manőverek számát. Hagyja pihenni a rendszert néhány percig. |
| 8 | Folyamatos parancs blokkolja a további parancsokat. Ellenőrizze a gombot, a relét vagy az időzített vezérlést. |
| 9 | A parancs blokkolja az automatizálást. A feloldáshoz a megfelelő parancs szükséges. |
| 10 | Az MC824H enkóder akadályt vagy megnövekedett ellenállást érzékelt. Ellenőrizze a mechanikát, valamint a megfelelő enkóder és a motor közötti csatlakozást. |
Mit jeleznek a panel LED-jei
| Jelzés | Jelentés |
|---|---|
| A BlueBUS másodpercenként egyszer villog | Normál működés. Tétlenség után a lassabb villogás készenléti módot jelezhet. |
| BlueBUS – két gyors felvillanás | Bemenetváltozás vagy parancsfogadás; önmagában nem hiba. |
| A STOP világít / nem világít | Világít: a betanított biztonsági állapot rendben van. Nem világít: ellenőrizze a STOP bemenetet és a csatlakoztatott eszközöket. |
| Az SbS / OPEN / CLOSE világít | A megfelelő vezérlőbemenet aktív. Ha parancs nélkül folyamatosan világít, az magyarázhatja a vezérlés blokkolását. |
| Az L1 + L2 lassan villog | Fel kell ismertetni a csatlakoztatott eszközöket. |
| Az L3 + L4 lassan villog | Az út nincs betanítva, vagy betanítás után megváltozott a motorválasztó kapcsoló beállítása. Ellenőrizze a választókapcsolót, és ismételje meg a megfelelő betanítást. |
| A BlueBUS sem világít | Ellenőrizze a tápellátást és a biztosítékokat. Az MC824H motorbiztosítéka 15 A-es, a szervizbiztosítéka pedig F 2 A-es; az értéket és a típust ellenőrizze a panelen. Ne helyettesítse a biztosítékot nagyobb értékűvel. |
A kapu a gombokkal működik, a távirányítóval viszont nem
Ellenőrizze a tápellátást és a rádióvevő beszerelését, a távirányító kompatibilitását és elemét, valamint azt, hogy elmentette-e a memóriába. Gyenge hatótávolság esetén ellenőrizze az antenna csatlakoztatási helyét is. Először különítse el a rádióproblémát a vezérlőegység problémájától.
Az utolsó nyolc manőver előzményei
A II. szinten válassza ki az L8-at, majd tartsa lenyomva a Stop/Set gombot. Amikor az L1 világítani kezd, az Open/Close gombbal válassza ki a bejegyzést; az L1 jelöli a legfrissebbet. A felvillanások számát a fenti hibakeresési táblázat alapján olvassa le. A részletes eljárást a 7.3. fejezet ismerteti.
A vezérlőegység memóriájának törlése
Törli az egyéni beállításokat. Tartsa lenyomva egyszerre az Open + Close gombot, amíg az L1 és L2 villogni nem kezd, majd engedje fel a gombokat. Ezután ismét el kell végezni a beállításokat és a biztonsági próbákat. Ne keverje össze ezt az eljárást a dugaszolható rádióvevő memóriájának törlésével.
Forrás: a NICE eredeti kézikönyve, 7. fejezet; a visszaállítás a 6.5. fejezetben, a biztosítékok a 4. oldalon.
Végső ellenőrzések és karbantartás
- Próbálja ki a nyitást, a zárást és a megállítást minden használt vezérlőeszközzel.
- Ellenőrizze a szárnyak sorrendjét, az ütközőket, a gyorsítást és a lassítást. A szárnyak nem ütközhetnek egymásnak, és nem akadhatnak el mechanikusan.
- Külön-külön teszteljen minden fénysorompó-párt, biztonsági élvédelmet és STOP bemenetet, a mozgás közbeni reakciót is beleértve.
- Az erő vagy a sebesség beállítása után ellenőrizze a biztonságot, és végezze el a szükséges erőmérést.
- Ha akkumulátor van csatlakoztatva, ellenőrizze a működést hálózati kimaradáskor, valamint a tápellátás megfelelő helyreállását.
- A tulajdonosnak át kell adni a használati útmutatót, az adott hajtóművek kézi kioldásának menetét és a karbantartási tervet.
A teljes automatizálás működését legalább 6 havonta, szükség esetén az igénybevételnek megfelelően gyakrabban ellenőrizze. Tápellátási hiba esetén a hajtóműveket a saját útmutatójuk szerint kell kioldani; az MC824HR30 vezérlőegységnek nincs saját mechanikus kioldókulcsa.
Forrás: a NICE eredeti kézikönyve, 5. fejezet; rendszeres karbantartás a 9. fejezetben.
A műszaki támogatáshoz szükséges adatok
A probléma megoldásakor adja meg a vezérlőegység és mindkét motor típusjelét, a fénysorompók és a vevő típusát, a LED-ek állapotát, a villogások számát, valamint azt a lépést, amelynél a probléma jelentkezik. Hasznos lehet egy fénykép a teljes bekötésről és az adattábla közeli felvétele.
Mindhárom útmutató áttekintése · MC824HR30 · MC800 / MCA5 · Road RD400
Forrás: NICE MC824H/MC824L, IS0606A01, felülvizsgálat: 21. 4. 2026; ez az útmutató az MC824HR30-ra vonatkozik.
