NICE Toona TO4024 – különálló 24 V-os motor legfeljebb 3 m-es kapuszárnyhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
63 849,12 Ft áfával
| Tömeg |
|---|
| 8,40 kg |
A(z) NICE Toona TO4024 – különálló 24 V-os motor legfeljebb 3 m-es kapuszárnyhoz termék leírása
NICE Toona 4 TO4024 egy 24 V DC-os, egy kapuszárnyhoz való önálló motor. A NICE grafikonja szerint 3 m-es szárnyhossznál legfeljebb körülbelül 300 kg-ot bír el; az 500 kg-os tömeg 500 kg körülbelül 1,8 m-ig érvényes. A szárny hosszát és tömegét együtt vegye figyelembe.
A meghajtás nem visszahajtható, enkódert használ, és nyitási irányban állítható mechanikus ütközővel rendelkezik. A szokásos, jelenleg kapható TO4024-es szettekhez a katalógus a következőt tünteti fel: MC824HR30. A hálózati táplálás, a BlueBUS, a rádióvevő és az akkumulátor a kiválasztott vezérlőegység jellemzői, nem magáé a motoré.
A Toona két részből álló, felületkezelt, nyomásos alumíniumöntvény házzal, acélból, ötvözetekből és technopolimerekből készült belső alkatrészekkel, valamint bronz vezetőanyával rendelkezik. A rögzítési méretek a korábbi NICE Moby és Pluto motorokéhoz igazodnak. A motor gyakoribb használatra is alkalmas; tömör kapubetét és szeles fekvés esetén a kiválasztásnál vegye figyelembe a nagyobb terhelést, a élettartam-görbe.
A következő vezérlőegységgel összeállított rendszer esetén: MC824HR30 a véghelyzetek betanítása, a diagnosztika, a lassítás, a szünetidő és a gyalogos átjáró funkciója a vezérlőegység szolgáltatásai. Ez a BlueBUS az ahhoz alkalmas biztonsági eszközök csatlakoztatásához.
| Gyors navigáció ezen az oldalon | ||
|---|---|---|
| A csomag tartalma | Választás és korlátok | Szettek |
| Tartozékok | Útmutató | Élettartam |
| Felszerelés | Kábelezés | Ütköző |
| Fotógaléria | Kioldás | Műszaki adatok |
A NICE Toona 4 TO4024 kapumotorral kompatibilis tartozékok
A kapumotor mellé a következő kompatibilis, opcionális tartozékok megvásárlását is ajánljuk:
| Mi | Miért | Típus |
|---|---|---|
Vezérlőegység |
A kapumotor vezérlőelektronikája. |
|
| Jelzi a kapu mozgását. Csak annál a modellnél van antenna, amelynél ezt kifejezetten feltüntették; a lámpát a használt vezérlőegység kimenete alapján válassza ki. |
A FLASH kimenet az MC824HR30 12 V-os, legfeljebb 21 W-os lámpához való. Más jelzőlámpa csak a feszültség, a táplálás típusa, a teljesítményfelvétel és a villogási mód ellenőrzése után választható. | |
| A jeladó és a vevő közötti teret figyelik. A fénysugár megszakításakor jelet küldenek a vezérlőegységnek; annak reakciója a bekötéstől és a beállításoktól függ. Felszerelés után a helyes elhelyezést és működést a teljes kapuval együtt ellenőrizni kell. | ||
| A távirányítót a vevő és az adott vezérlőegységben használt kódolás szerint válassza ki. | ||
| A vevőnek támogatnia kell a kiválasztott távirányító kódolását; az OXIBD és az OXILR nem kompatibilis az összes felsorolt távirányítóval. |
|
|
| A távirányító hatótávolságának növelésére. | ||
| Ha otthon felejti a távirányítót, vagy sok járművet/személyt kell kiszolgálni, és nem szeretne mindenkinek távirányítót adni. | ||
| A kapu kulccsal történő vezérlése a vezérlőegységhez vezetékkel csatlakoztatott kapcsolón keresztül. | ||
Elektromos zárak |
A zár zárt helyzetben tartja a kapuszárnyat. A vezérlőegységnek nyitás előtt ki kell oldania; az alkalmasságot és a feszültséget a kapu és az adott egység alapján határozza meg. |
|
| A meghajtás vezérlése a kártya vagy kulcstartó-azonosító olvasóhoz érintésével. |
|
|
| Hálózati kimaradás esetén kompatibilis vezérlőegységen keresztül látja el árammal az automatizálást; a választás az alaplap verziójától függ. | Az aktuális MC824HR30 számára készült PSS324. A régebbi PS324 az R30-as alaplapon csak a következővel használható: CABLA11 kábel és kikapcsolt készenléti üzemmód mellett. Régebbi alaplap esetén ellenőrizze az adott alaplap saját útmutatóját. |

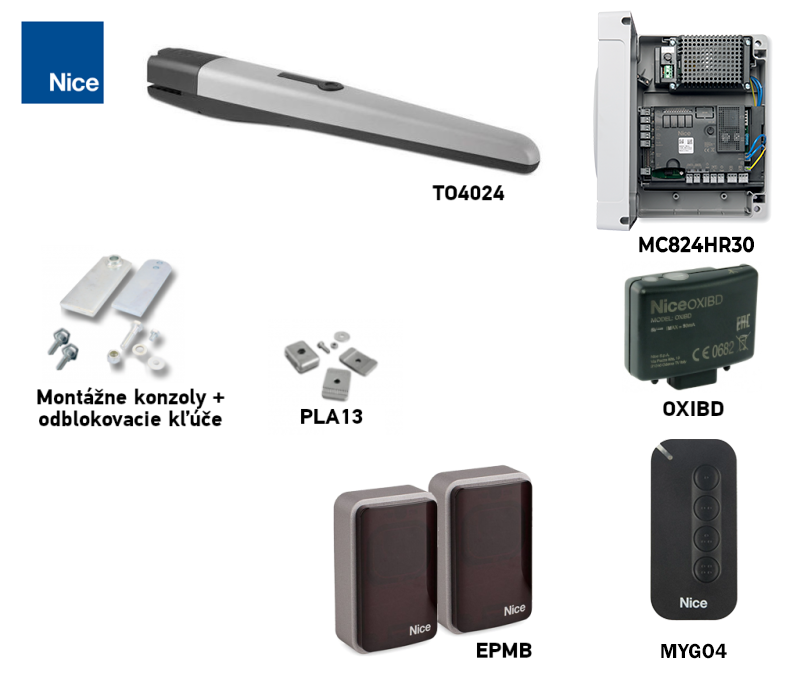

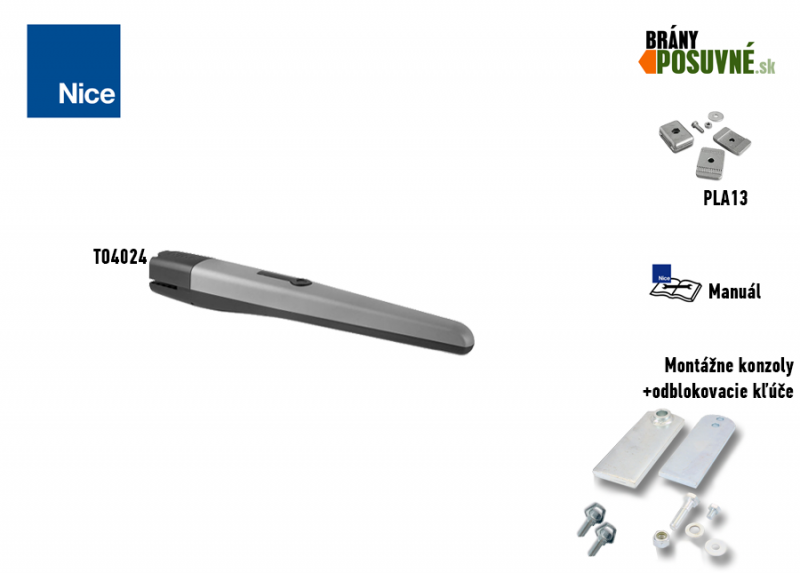

| A meghajtás tartalma: | Kód | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 4 TO4024 motor |
TO4024 |
|
|
Toona 4 elektromechanikus motor; a NICE diagramja szerint körülbelül 500 kg-os kapuszárnyhoz legfeljebb 1,8 m-es hossz esetén, vagy 300 kg-oshoz 3 m-es hossz esetén. |
||||
 |

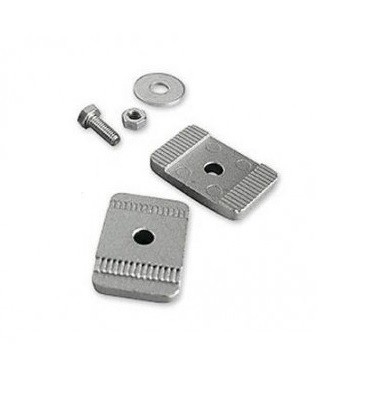

1 × | Belső mechanikus nyitási végállásütköző | PLA13 | |
|
A belső ütközővel állítható be a nyitott végállás. A kapu zárt helyzetben történő mechanikus rögzítését az adott szerelésnek megfelelően oldja meg. |
||||
 |
2 × | Kioldókulcs | CM-B | |
|
Áramkimaradás esetén a meghajtás kioldására szolgál, így a kapu kézzel, tolva vagy húzva mozgatható. |
||||
 |
1 × | Hegeszthető első konzol | PMDSMAR04.4610 | |
|
A kapuszárny merev részére kell hegeszteni; ügyeljen rá, hogy más magasságban helyezkedik el, mint a hátsó konzol. A csavarozható alternatív konzol: PLA8. |
||||
 |
1 × | Első konzol csapja | R8.5120 Alátét V8X10.5102 Csap |
|
|
Az első konzolhoz rögzíti a meghajtás első részét. |
||||
 |
1 × | Hegeszthető hátsó konzol | PMDSMP.4610 | |
|
Hegesztéssel kell rögzíteni a szerelőlemezhez vagy az acéloszlophoz. Figyelem, más magasságba kerül mint az első konzol. Az alternatív, hosszabb konzol a PLA6. |
||||
 |
1 × | Szerelőlemez a hátsó konzol alá | PMDPA.4610 | |
|
Erre kell hegeszteni a hátsó konzolt. A szerelőlemezt ezután az oszlophoz vagy a falhoz kell rögzíteni. |
||||
 |
2 × | A hátsó konzol csapja | D10.5110 Anya R10.5120 Alátét V10X40.5101 Csap |
|
|
A hajtás hátsó részének hátsó konzolhoz való rögzítésére szolgál. |
||||
 |
1 × | NICE Toona 4 TO4024 szerelési útmutató | Letöltés | |
|
A Toona motor szlovák és cseh nyelvű szerelési útmutatója. A vezérlőegység bekötését és programozását annak saját útmutatója szerint kell elvégezni. |
||||
Fontos: A különálló TO4024 motorhoz megfelelő vezérlőegység szükséges, például MC824HR30, valamint a telepítésnek megfelelő biztonsági elemek. A kész automatika felszereltségét és árát itt találja: az ezzel a motorral összeállított készletekben.
(Ez a hajtás megfelelő számomra?)
Hasonlítsa össze más hajtásokkal:
| « Gyengébb hajtás | Alternatív hajtás | Erősebb hajtás » |
|---|---|---|
|
|
NICE Toona 230 V-os hajtások: |
|
A Toona 230 V-os motorok összehasonlítása
| 230 V-os modell | Kivitel és végálláskapcsolók |
|---|---|
TO4005 | Vissza nem hajtható, gyors; nyitáskapcsolóval, záráskapcsoló nélkül. |
TO4006 | Vissza nem hajtható, gyors; nyitás- és záráskapcsolóval. |
TO4015 | Vissza nem hajtható, lassú; nyitáskapcsolóval, záráskapcsoló nélkül. |
TO4605 | Visszahajtható, gyors; nyitáskapcsolóval, záráskapcsoló nélkül. |
Jelenleg önálló 230 V-os motorként kapható modell: TO4005; a többi összehasonlított típus elérhetőségét választás előtt ellenőrizze.
Régebbi modelleknél ellenőrizze az aktuális elérhetőséget és a szerelési méretek egyezőségét.

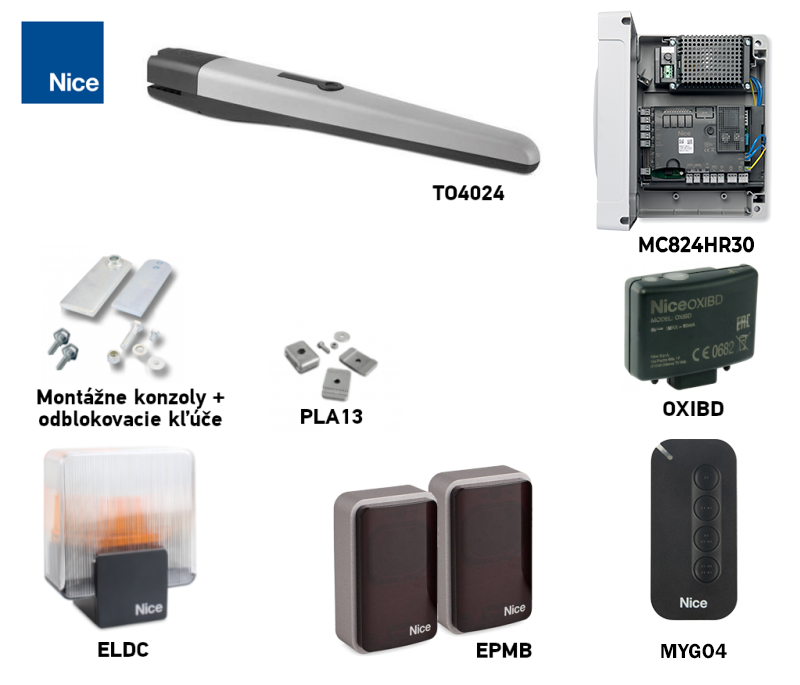

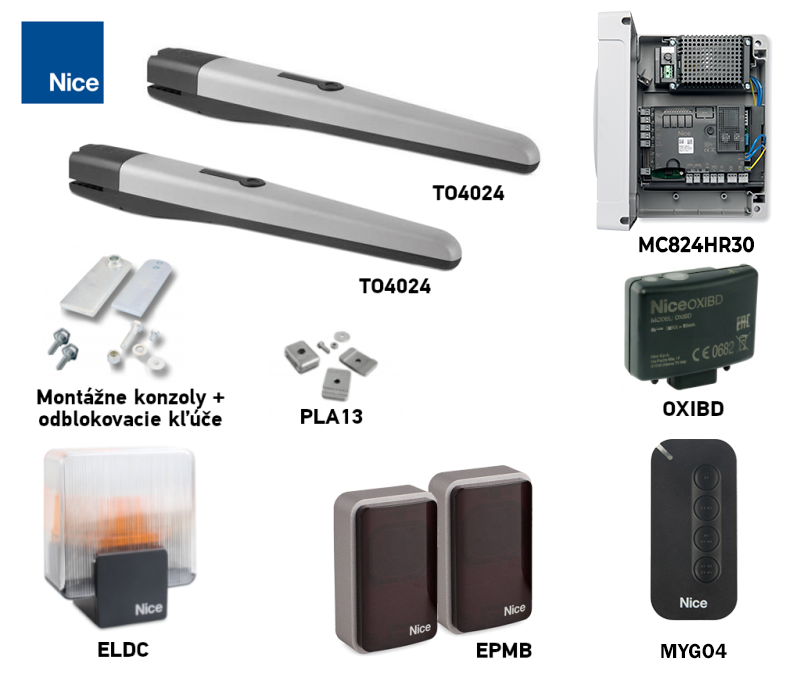

Kedvezményes árú készletek, amelyek hajtást tartalmaznak NICE Toona 4 TO4024:

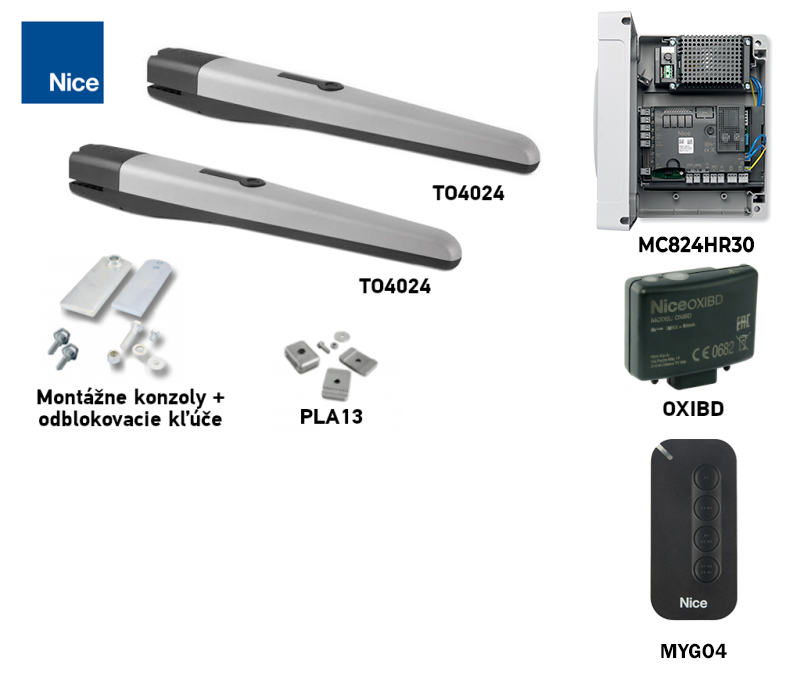

| Egyszárnyú kapuhoz való készlet » | Kétszárnyú kapuhoz való készlet » |
|---|---|
|
Toona hajtás, legfeljebb 500 kg 1,8 m-es vagy 300 kg 3 m-es kapuszárny esetén; vezérlőegység, távirányító, rádióvevő. |
2 × Toona hajtás, legfeljebb 500 kg 1,8 m-es vagy 300 kg 3 m-es kapuszárny esetén; vezérlőegység, távirányító, rádióvevő. |
| Egyszárnyú kapuhoz való készlet fotocellákkal » | Kétszárnyú kapuhoz való készlet fotocellákkal » |
|
Toona hajtás, legfeljebb 500 kg 1,8 m-es vagy 300 kg 3 m-es kapuszárny esetén; vezérlőegység, távirányító, rádióvevő, fotocellák, villogólámpa. |
2 × Toona hajtás, legfeljebb 500 kg 1,8 m-es vagy 300 kg 3 m-es kapuszárny esetén; vezérlőegység, távirányító, rádióvevő, fotocellák, villogólámpa. |
| Egyszárnyú kapuhoz való készlet tartozékokkal » | Kétszárnyú kapuhoz való készlet tartozékokkal » |
|
Toona meghajtás max. 500 kg 1,8 m-es kapuszárnynál vagy 300 kg 3 m-esnél, vezérlőegység, távirányító, vevő, fotocellák, jelzőlámpa. |
2 × Toona meghajtás max. 500 kg 1,8 m-es kapuszárnynál vagy 300 kg 3 m-esnél, vezérlőegység, távirányító, vevő, fotocellák, jelzőlámpa. |
Az alábbi összeállításokban Az MC824HR30 esetében a távirányítók párosítását a vevővel és a központ ezen eljárásával végezze.. Másik vezérlőpanel esetén annak saját eljárását kövesse.
Meghajtásválasztás – megfelelő-e a NICE Toona 4 TO4024 a kapumhoz?

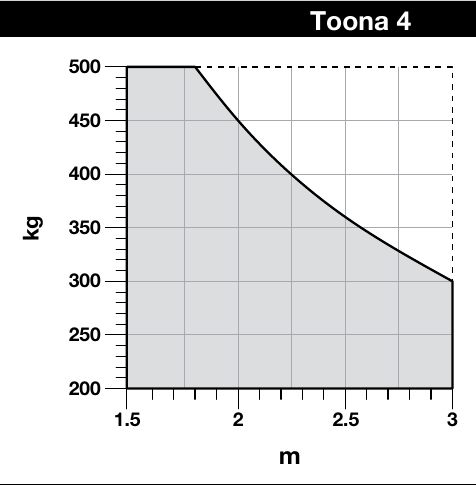

A kapuszárny hossza és tömege szerinti határértékek
A kapuszárny hosszát és tömegét együtt kell megítélni a NICE diagramja alapján. Legfeljebb 1,8 m hossz esetén a kapuszárny tömege körülbelül 500 kg; 3 m hossznál körülbelül 300 kg. A 3 m-es hossz és az 500 kg-os tömeg nem érvényes egyszerre. Más méretek esetén a megengedett tömeget a diagramról olvassa le, és vegye figyelembe a tömör kitöltést, a szelet, valamint a kapuszárny könnyű mozgását is.
A NICE Toona 4 TO4024 meghajtás élettartama
Az élettartam becslése az igénybevételi indexalapján történik, nem pedig ciklusszám-garancia. Adja össze a táblázat vonatkozó értékeit, majd az eredményt olvassa le az eredeti NICE diagramról.
| A Toona 4 esetén érvényes hatás | Index |
|---|---|
A kapuszárny tömege legfeljebb 200 kg | 0 % |
200 kg feletti, legfeljebb 300 kg-os tömeg | 10 % |
300 kg feletti, legfeljebb 400 kg-os tömeg | 20 % |
400 kg feletti, legfeljebb 500 kg-os tömeg | 30 % |
A kapuszárny hossza 2–3 m | 20 % |
40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80 % feletti páratartalom | 20 % |
A kapuszárny tömör kitöltése | 15 % |
Szélterhelési zóna | 15 % |

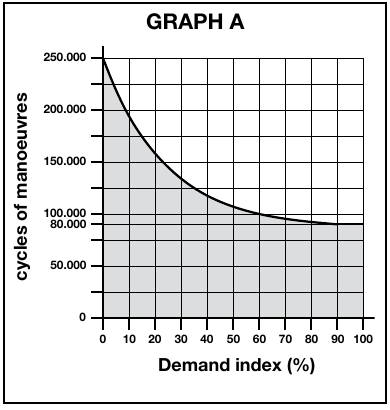

| Élettartam-diagram |
|---|
 Kattintson az eredeti NICE diagram nagyításához. |
A számításhoz az egy kapuszárnyra jutó tömegetkell használni. Például 250 kg, 2,5 m és egyéb befolyásoló tényezők nélkül az index 10 % + 20 % = 30 %; a ciklusszám becslése a diagramról olvasható le.
A NICE Toona 4 TO4024 meghajtás felszerelése
Rögzítés előtt ellenőrizze, hogy az oszlop, annak alapja és a rögzítés elbírja-e a kapuszárnyból, a meghajtásból és a szélből eredő terhelést. A profil mérete önmagában nem határozza meg az alkalmasságot: az anyag, a falvastagság, a magasság, a pánt helyzete és az alap állapota is számít.
Ha a pánt helyzete és az oszlop alakja nem teszi lehetővé a szerelési diagramon szereplő méreteket, módosítsa a hátsó konzolt, vagy használja a PLA6 meghosszabbított konzolt. Az A és B méreteket a mért C érték és a kívánt nyitási szög alapján határozza meg a NICE szerelési diagramról. Kifelé nyíló kapu esetén meghosszabbított hátsó konzol szükséges; hosszát a diagram alapján határozza meg, és ellenőrizze, hogy a kapuszárny akadálytalanul mozog-e.

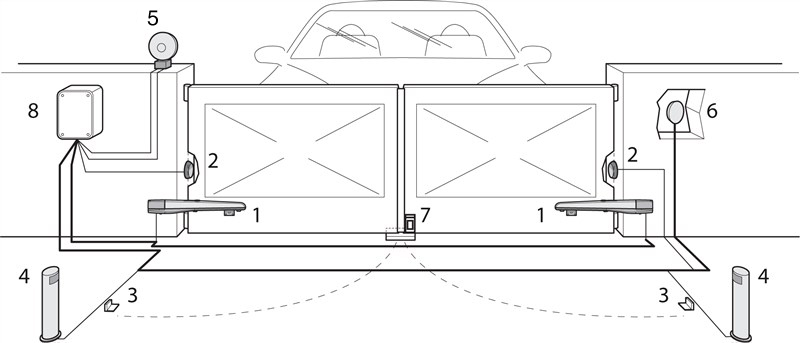

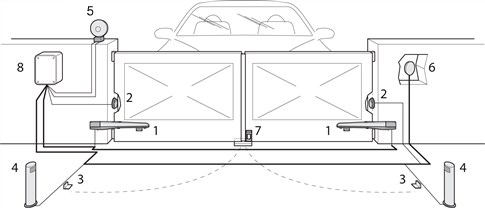

A meghajtás tartozékokkal való bekötésének tipikus (opcionális) kialakítása a következő:
Tartozékok listája
|

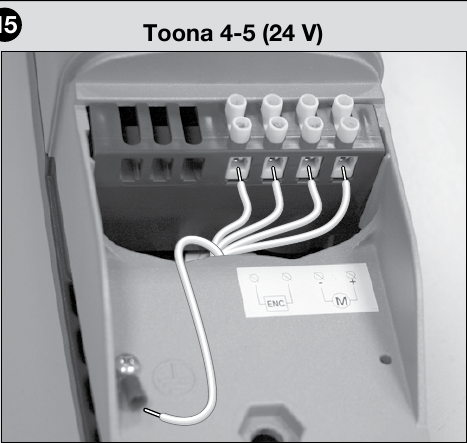

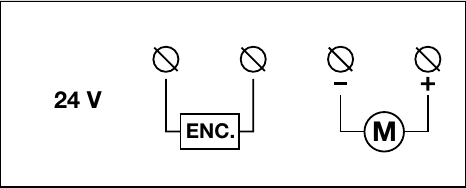

A NICE Toona TO4024 meghajtás kábelezése
A hálózati táplálás és a tartalék akkumulátor leválasztása után vezesse át a kábelt a meghajtás kábelbevezetőjén. A TO4024 jelölt + / − motorkapcsokkal és külön enkóderkapocspárral rendelkezik; ezek helyét az alábbi ábra mutatja. A jelenlegi MC824HR30 vezérlőközpont esetén az egyetlen motort az M2 kapcsokra, az enkóderét pedig az ENC motor 2kapcsokra csatlakoztassa; az M1 szabadon marad. Az enkóder polaritása nem kötött. Az M2 kimenet a motorhoz való, nem tartozékok tápellátására. Két motor, illetve másik vezérlőközpont esetén a ténylegesen beszerelt vezérlőpanel kapcsolási rajza szerint járjon el. Bekötés után végezze el az előírt betanítást, és ellenőrizze a kapu mozgásirányát, valamint biztonságos működését.
A vezérlőpanel bekötése és beállítása MC824HR30 kizárólag az ezzel a tényleges vezérlőközponttal felszerelt rendszerben használja.
Tartozékok bekötése az MC824HR30 vezérlőközpontnál
A következő kapcsok a következőhöz tartoznak az MC824HR30 vezérlőegységen, nem a TO4024 motoron. Csak a hálózati és az akkumulátoros tápellátás kikapcsolása után csatlakoztassa őket. Másik vezérlőpanel esetén használja annak saját kapcsolási rajzát.
| Mi | Bekötés és polaritás |
|---|---|
Fotocellák és BlueBUS-eszközök | Egy kompatibilis pár, például EPMBkét vezetékkel csatlakozik a BlueBUS. + és − között nincs polaritáskülönbség. Állítsa be a fotocellák címét, majd eszköz hozzáadása vagy eltávolítása után indítsa el a csatlakoztatott eszközök betanítását. |
Kulcsos kapcsoló vagy vevőrelé | Potenciálmentes érintkező NO csatlakoztassa a két SbS (léptető parancs) kapocsra, vagy a Open vagy Close kapocsra, a kívánt parancsnak megfelelően. Ne vezessen külső feszültséget a vezérlőbemenetre. |
Biztonsági él / STOP | A STOP bemenet NO, NC érintkezőt vagy 8,2 kΩ. A bekötés módosítása után végezze el a betanítást; az érintkező típusának meg kell felelnie a tényleges eszköznek. |
ELDC jelzőfény | Csatlakoztassa a FLASH: jelzőfény üzemmódban 12 V DC, legfeljebb 21 W. A +/− jelölésű tartozékoknál tartsa be a jelöléseket és a vezérlőpanel kapcsolási rajzát. |
Elektromos zár | Az ELS kimenet zár üzemmódban 12 V AC, legfeljebb 15 VA. A váltakozó kimenetnek nincs rögzített +/− polaritása; ellenőrizze a zár alkalmasságát az adattáblája alapján. |
Nyitott kaput jelző lámpa | Az OGI kimenet 24 V, legfeljebb 4 W. Polarizált jelzőlámpa esetén tartsa be a panelen és a lámpán található jelöléseket. |
Olvasó / külső modul tápellátása | Segédtápellátás: a STOP = −kapocs, a SbS = +kapoccsal együtt legfeljebb 200 mA. A feszültség 24 V DC, −30% és +50% közötti tűréssel; csatlakoztatás előtt ellenőrizze a modul megengedett feszültségét és áramfelvételét. A vezérlőrelé érintkezőjét külön, potenciálmentes érintkezőként kösse be. Ezek a kapcsok készenléti üzemmódban is feszültség alatt maradnak. |
Rádióvevő és tartalék akkumulátor | A OXIBD vevőegységet a SMcsatlakozóba kell behelyezni; a PSS324 akkumulátort a saját csatlakozójába kell csatlakoztatni. Ezeket nem az M2 kimenetre és nem a BlueBUS-ra kell csatlakoztatni. |
A FLASH, ELS és OGI kimenetek más funkcióra is átprogramozhatók. Bekötés előtt ellenőrizze az adott egység beállításait a MC824HR30 műszaki útmutatója alapján, majd a szerelés után ellenőrizze a biztonsági eszközök működését.
I. A hátsó rögzítőkonzol felszerelése

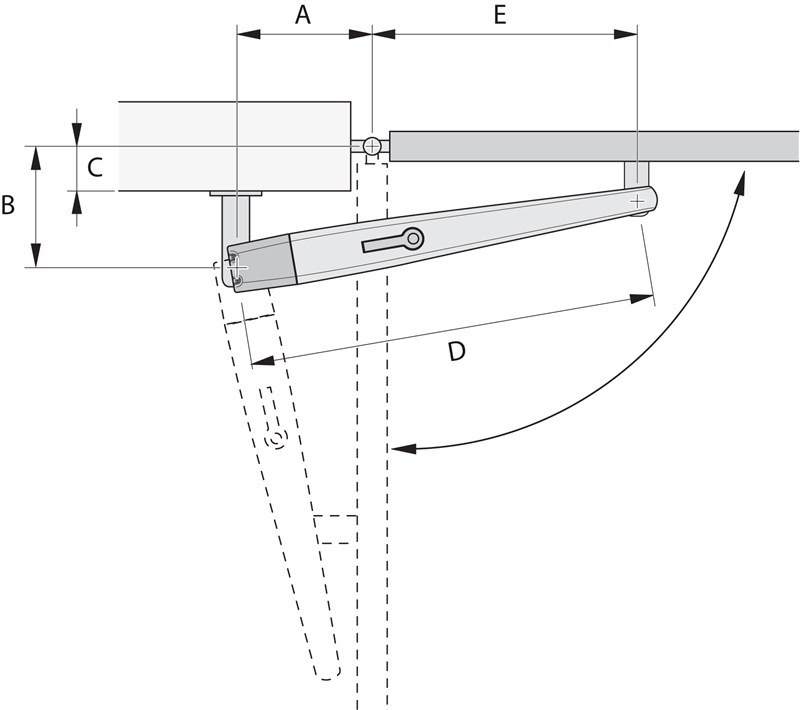

Befelé nyitás ábrája

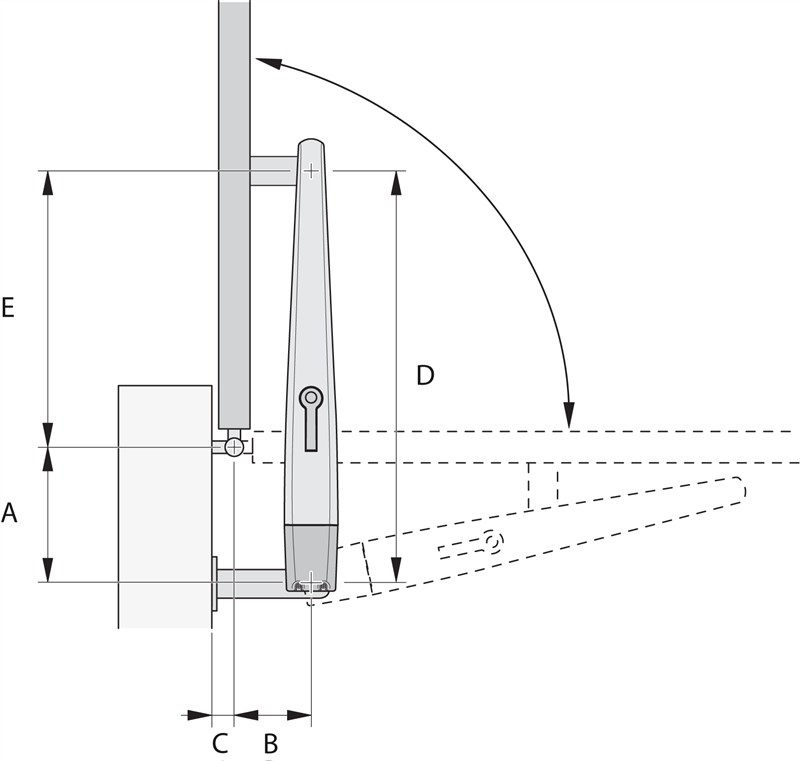

Kifelé nyitás ábrája

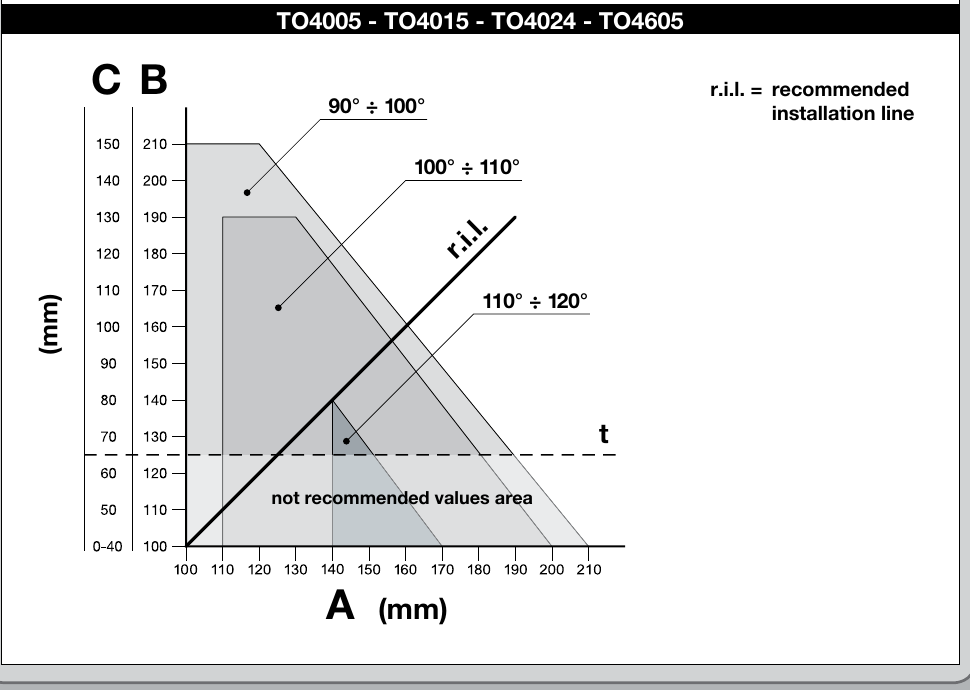

A hátsó konzol helyzetét a diagram segítségével számítsa ki, amelyről leolvashatja az A és a B méreteket, valamint a maximális nyitási szöget.. Figyelem: az A és a B értékének hasonlónak (ideális esetben azonosnak) kell lennie ahhoz, hogy a hajtómű egyenletesen, lineárisan mozoghasson.

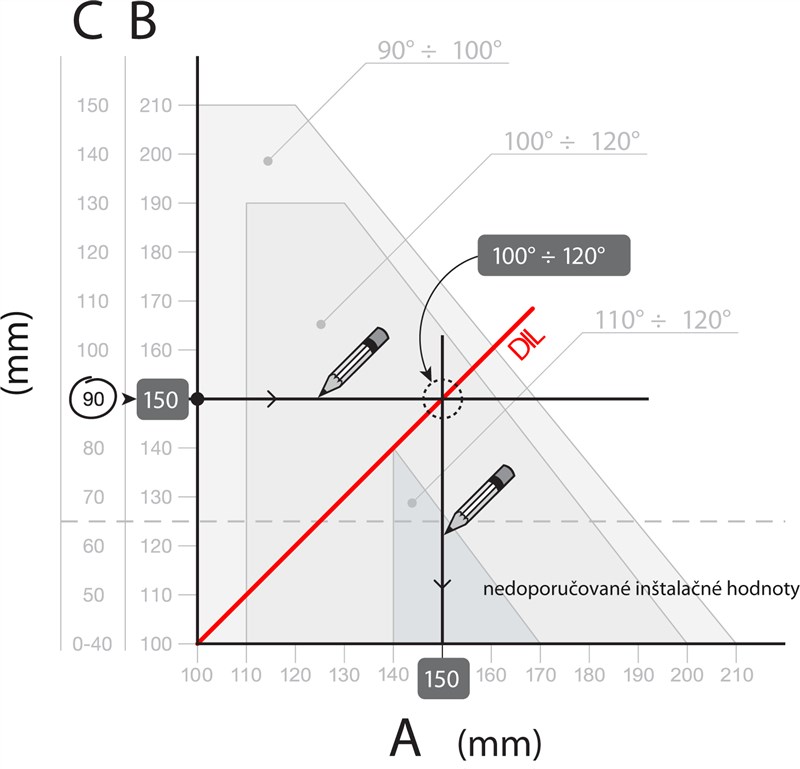

Számítási diagram
Példa az értékek leolvasására a diagramról
A számítás menete:
- Mérje meg a C távolságot az ábráról.
- A diagramon húzzon egy vízszintes vonalat, amely metszi a megmért C
- értéket. A vonal és a DIL (Ajánlott telepítési vonal) metszéspontjából meghatározhatja a maximális nyitási szöget.
- Ha a metszéspont a t szintalatt van, módosítania kell az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
- Ha a metszéspont a t szintfölött van, minden rendben; ha azonban a meghatározott maximális nyitási szög nem megfelelő, módosítani kell az A értékét, szükség esetén pedig a Bhogy hasonlóak legyenek (ideális esetben egyformák)
Mielőtt a konzolt az oszlophoz vagy a falhoz rögzíti, a kívánt hosszúságra kell vágni, az alábbi méreteknek megfelelően: A és B majd a szerelőlemezhez kell hegeszteni.
1. Vágja a konzolt a kívánt hosszúságra
2. Hegessze a lerövidített konzolt a szerelőlemezhez
A csomagban található standard hátsó konzol hossza 150 mm. Hegesztés előtt ellenőrizze, hogy a rendelkezésre álló hossz megfelel-e a szerelési ábrán feltüntetett méreteknek; ha nem elegendő, használjon megfelelően meghosszabbított konzolt.

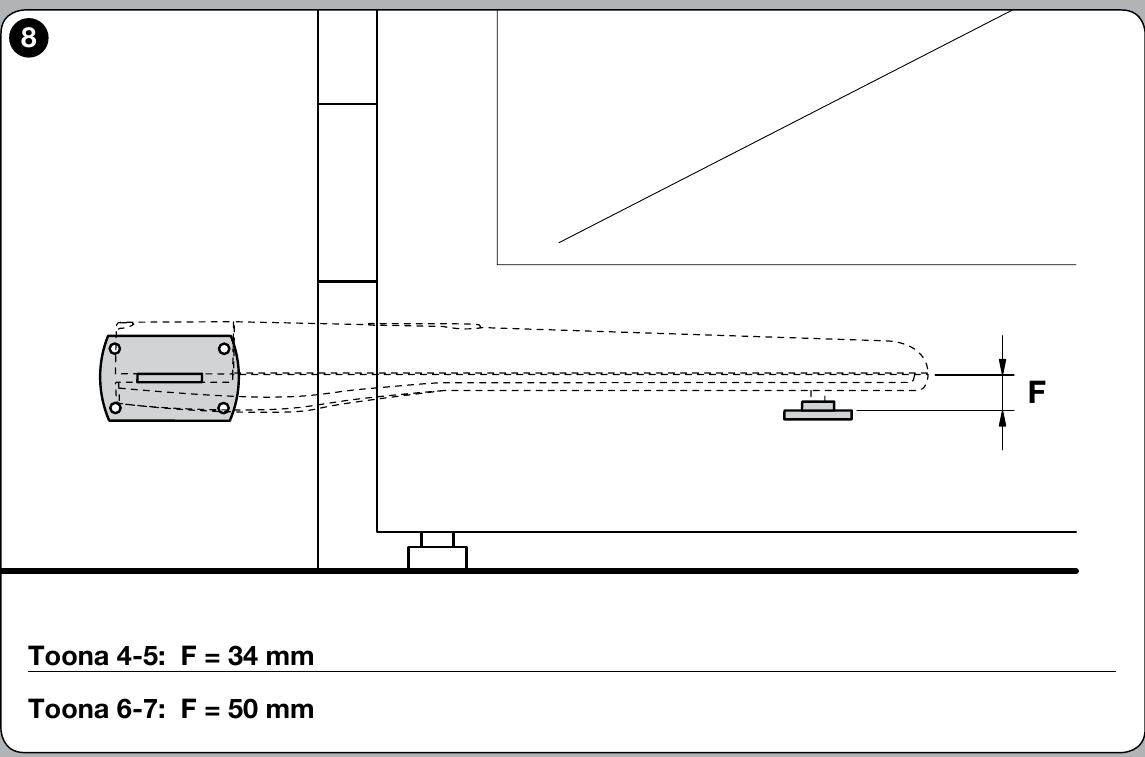

A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán is látható.
F magasságkülönbség = 34 mm.
Ha minden megfelelő, csavarokkal, tiplikkel és alátétekkel rögzítse a hátsó konzolt az oszlophoz vagy a falhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra a következő méretek alapján kell felszerelni: D és Eamelyeket a táblázatból (a D értéke állandó, mégpedig 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
A csomagban hegeszthető konzol található. Ha csavarozható konzolt szeretne, javasoljuk a következő alternatíva megrendelését: NICE PLA8 csavarozható konzol.
- Számítsa ki a táblázatból az E
- Számítsa ki a magasságot a ábra alapján, a konzolok magasságkülönbségét figyelembe véve (kép megtekintése)
- Rögzítse a konzolt a kapuszárnyhoz (ha hegeszti a konzolt, javasoljuk, hogy egyelőre csak ponthegesztéssel rögzítse)
III. A kapumozgató felszerelése a hátsó konzolra
- Az ábrán látható módon rögzítse a motort a konzolhoz a mellékelt hátsókonzol-csap, alátét és anya segítségével.
- Húzza meg teljesen az anyát, majd lazítsa vissza 1/10 fordulattal, hogy a kapumozgató elfordulhasson

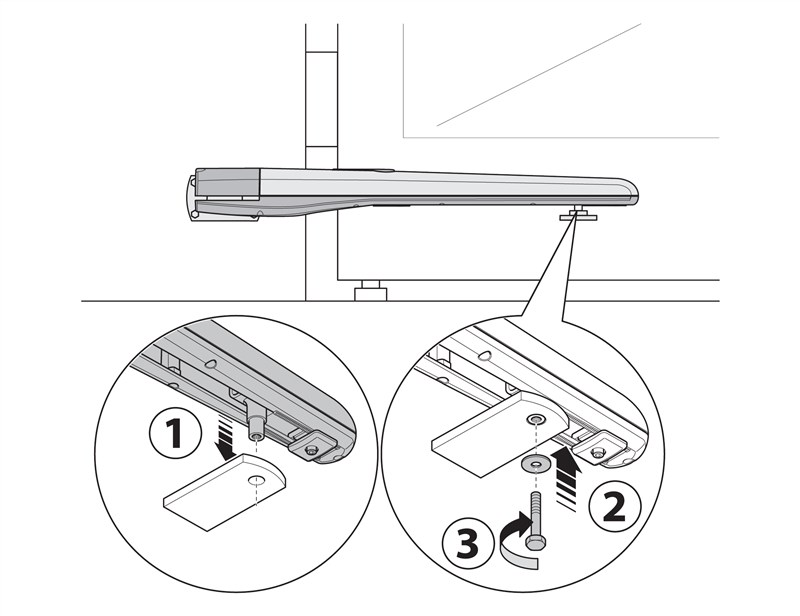

IV. A kapumozgató felszerelése az első konzolra
- Az ábrán látható módon rögzítse a kapumozgatót a konzolhoz a mellékelt csap és alátét segítségével.
- Húzza meg teljesen a csapot

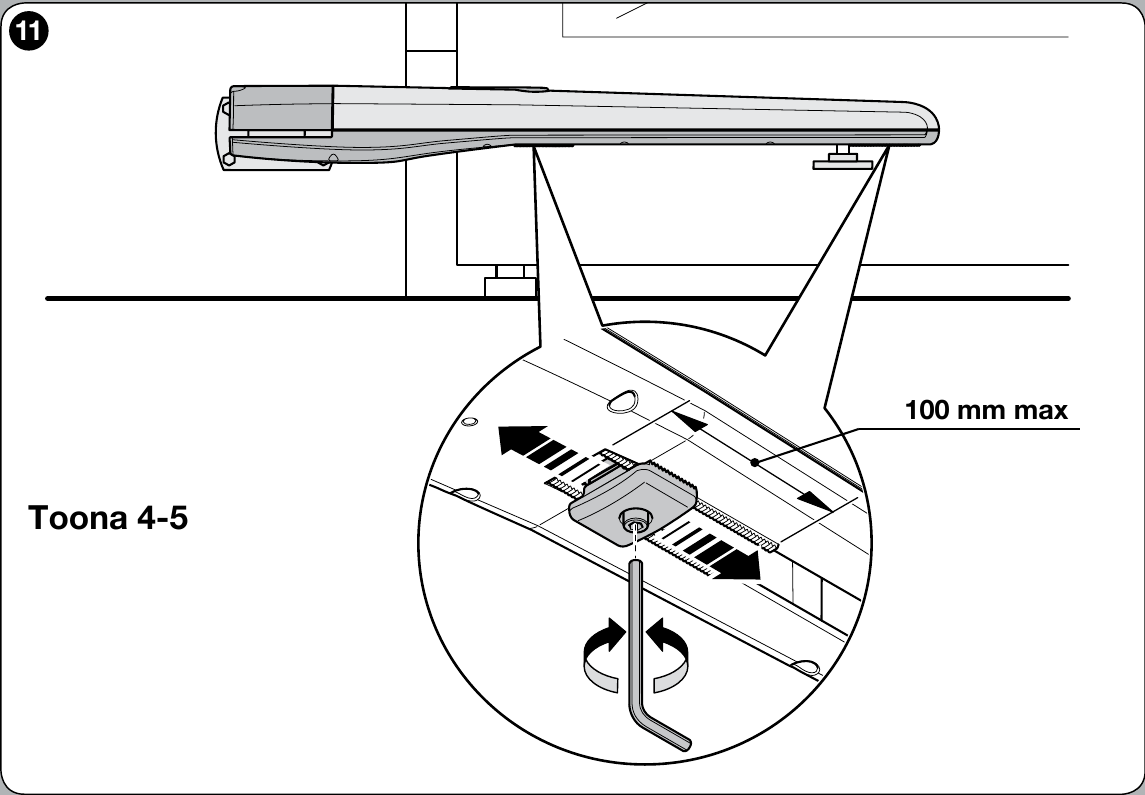

V. A mozgás mechanikus végállásának beállítása
A TO4024 állítható belső végállással rendelkezik a nyitott helyzethez. Oldja ki a motort, lazítsa meg a végálláscsavart, kézzel nyissa a kapuszárnyat a kívánt helyzetbe, tolja a végállást a csaphoz, majd rögzítse a csavart. Ezután csukja be a kapuszárnyat, majd ismét reteszelje a motort. Az eredeti útmutató 11. ábrája alapján végezze el a munkát.
A TO4024 belső nyitási végállással rendelkezik. A zárási végállást a kapu kialakítása és a használt vezérlőegység útmutatója alapján kell megoldani.
NICE Toona kapumozgató – fotógaléria
|
A felszerelés bemutatása |
A felszerelés bemutatása |
A felszerelés bemutatása |
|
A felszerelés bemutatása |
A felszerelés bemutatása |
Burkolat nélküli kapunyitó |
|
Toona 4, 5 és 7 kapunyitók összehasonlítása |
Kioldott kapunyitó |
Kapunyitó alulról |

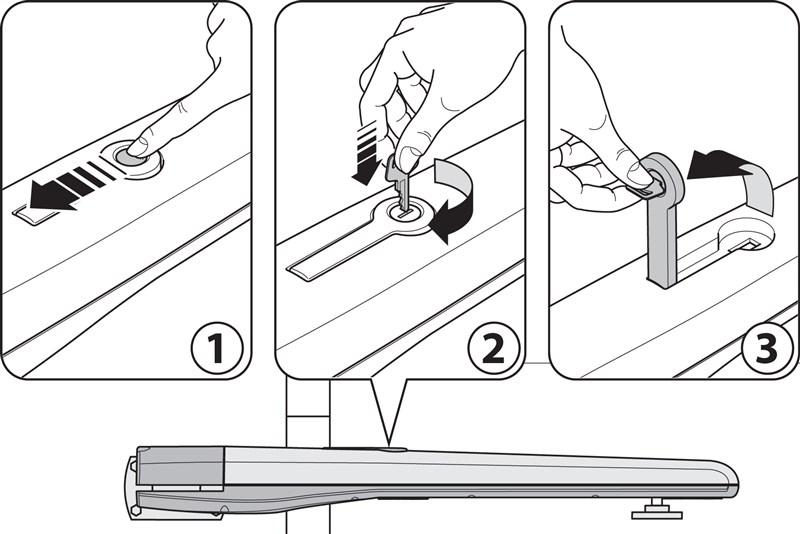

A NICE Toona 4 TO4024 kapunyitó kézi kioldása
Áramkimaradás esetén nem tudja a kaput a következővel működtetni: távirányítóval. Ezért a kapunyitó a kioldókulccsal kioldható és a kapu kézzel mozgatható:
- Tolja el a kioldózár fedelét
- Helyezze be a kioldókulcsot, és fordítsa el az óramutató járásával megegyező irányba
- Húzza ki a kioldókart, és a kaput kézzel mozgathatja
A NICE Toona 4 TO4024 kapunyitó műszaki jellemzői
Modell | NICE Toona 4 TO4024 |
|---|---|
Felhasználás | Elektromechanikus kapunyitó szárnyas kapukhoz |
Motor tápellátása | 24 V DC megfelelő vezérlőközpontból |
Maximális / névleges áramfelvétel | 5 A / 2 A |
Maximális / névleges teljesítményfelvétel | 120 W / 48 W |
Beépített kondenzátor | Nem |
Löket | 385 mm |
Sebesség terhelés nélkül / terhelés alatt | 0,016 / 0,012 m/s |
Maximális / névleges erő | 1 800 N / 600 N |
Óránkénti ciklusszám névleges erő mellett | 95 |
Védettség / szigetelési osztály | IP44 / F osztály |
Üzemi hőmérséklet | −20 és +50 °C között |
Méretek (h × sz × m) | 820 × 115 × 105 mm |
A kapunyitó tömege | 6 kg |
Biztonság és karbantartás
Felszerelés előtt ellenőrizze, hogy a kapuszárny és az oszlop szabadon és egyenletesen mozog-e, valamint megfelelően stabil-e. Az elektromos csatlakoztatást áramtalanított állapotban végezze. Felszerelés után a teljes rendszer útmutatója szerint ellenőrizze a biztonsági berendezéseket és a mozgatóerőt.
A NICE előírja a kapunyitó ellenőrzését legkésőbb 6 havonta: a szerkezet és a csavarok állapotának ellenőrzése, a menetes orsó kenése, a kopás vizsgálata és működési próbák. A vezérlőközpont programozását lásd a MC824HR30 útmutatója.
