NICE PLA11 – vízszintes elektromos zár szárnyas kapuhoz, NICE-PLA11
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
43 670,60 Ft áfával
| Tömeg |
|---|
| 0,80 kg |
A(z) NICE PLA11 – vízszintes elektromos zár szárnyas kapuhoz, NICE-PLA11 termék leírása
NICE PLA11 elektromos zár beltéri és kültéri, automatikusan és kézzel nyitható szárnyas kapuk és kiskapuk. Alapértelmezés szerint automatikus üzemmódban működik; a kivehető alkatrész kihúzása után félautomatikusan. Az elektromos zár vízszintes használatra, de elvileg függőlegesen is elhelyezhető. Függőleges felszereléshez célszerű a másik PLA10 elektromos zár.
Letölthető útmutatók és dokumentumok
Műszaki információk
| Felszerelés: | vízszintes (függőleges is) |
|---|---|
| Tengelytávolság: | 70mm a zár szélétől a betét tengelyéig |
| Funkciók: |
|
| Tekercs: | Kettős, cserélhető tekercs a folyamatos terheléshez és a hosszú élettartamhoz. |
| Feszültség: | 12V AC |
| Kivitel: |
Ház és mechanikus ütköző galvanikusan horganyzott acél. Sárgaréz nyelv. |
| Betét: | Dupla vagy félbetét (a félbetét a csomag része csomag). |

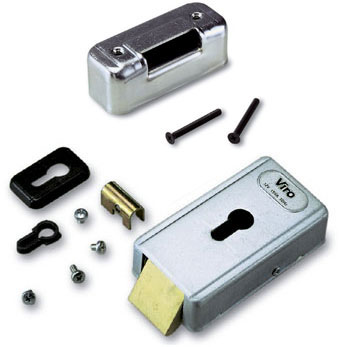

A csomag tartalma
A NICE PLA11 elektromos zár csomagja a következőket tartalmazza:
 |
|
Az elektromos zár funkciói
 |

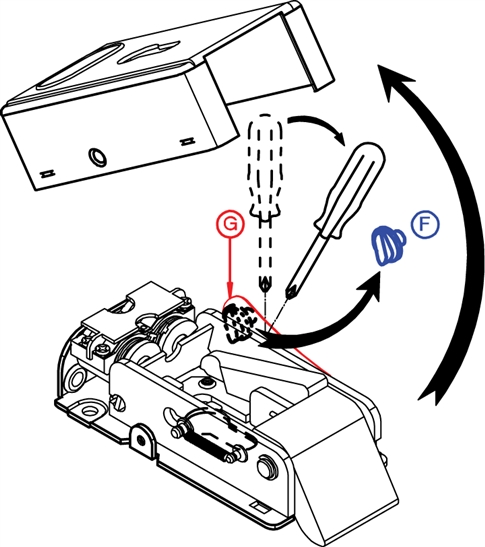

A NICE PLA11 elektromos zár automatikus üzemmódban működik; a kivehető alkatrész kihúzása után félautomatikusan. Automatikus üzemmódban a zár elektromos impulzusra kiold, és csak a kapu ezt követő kinyitása, majd bezárása után zár vissza. Félautomata üzemmódban, a kivehető alkatrész kihúzása után, a zár csak az elektromos impulzus és a kapuszárny ezt követő kézi benyomásának együttes hatására old ki. A funkció aktiválásához nyomja el a G nyomólemezt, és húzza ki az F műanyag alkatrészt. |

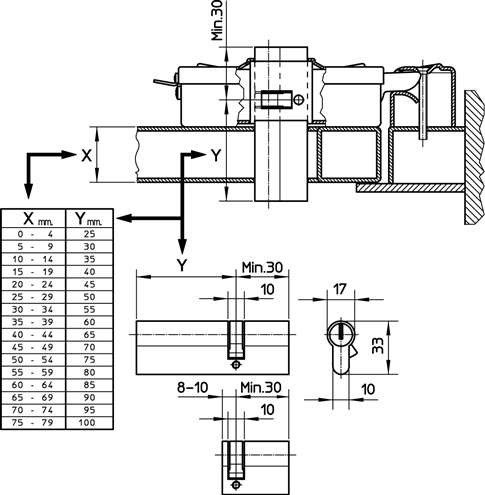

A használható betétek méretei
Az elektromos zárat félbetéttel szállítjuk. Más szükséges betét méretének meghatározásához tekintse meg az alábbi táblázatot, amelyből a kapu anyagának vastagsága alapján kiválaszthatja a megfelelő méretet azon a helyen, ahová az elektromos zárat felszereli. Használhatja a rajzon feltüntetett méretű, csak az egyik oldalról működtethető betétet is.
A betét behelyezése

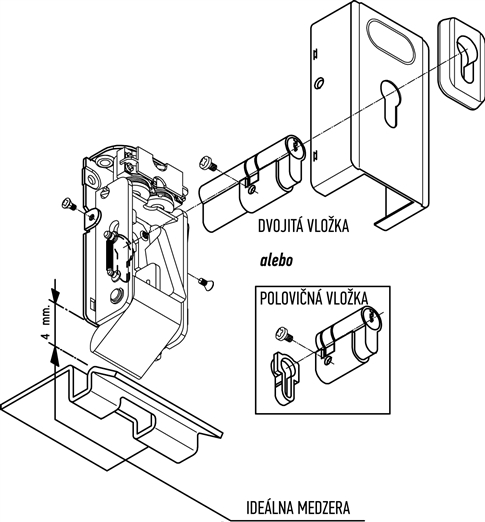

A megfelelő betét kiválasztása után szerelje be az elektromos zárat az alábbi ábra szerint. A zártest és a mechanikus ütköző felső része között tartson 4mm-es ideális távolságot.

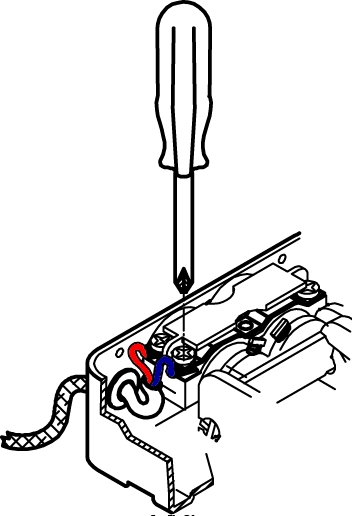

Az elektromos zár bekötése
Vezesse át a kábeleket a zár hátsó részén található guminyíláson, majd az ábra szerint csatlakoztassa a vezetéket:
Az elektromos zár képgalériája

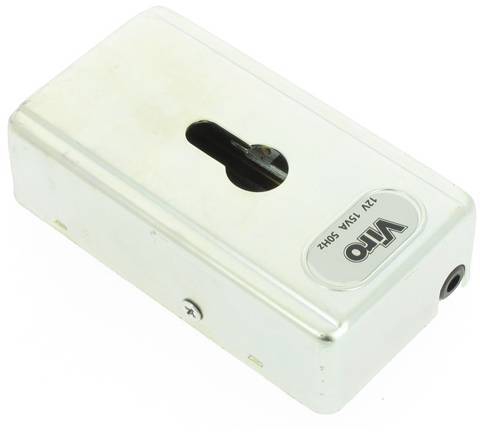

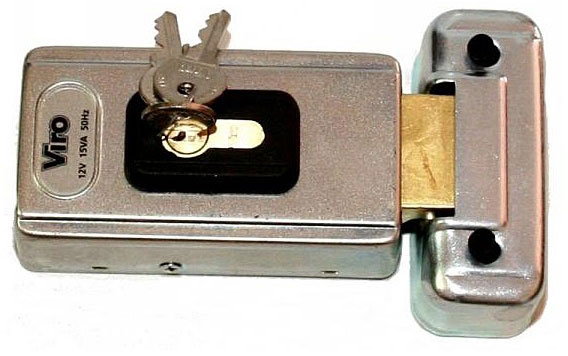

| A NICE PLA11 elektromos zár teste és ütközője | A NICE PLA11 elektromos zár teste |
|---|---|
 |
 |

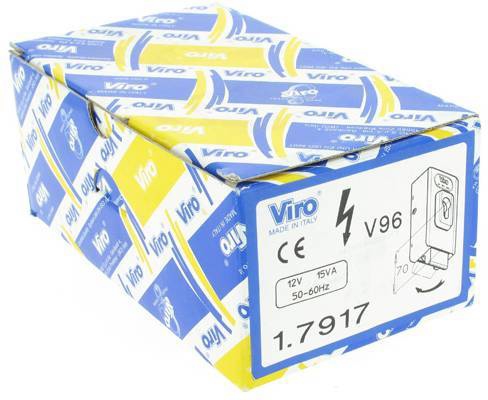

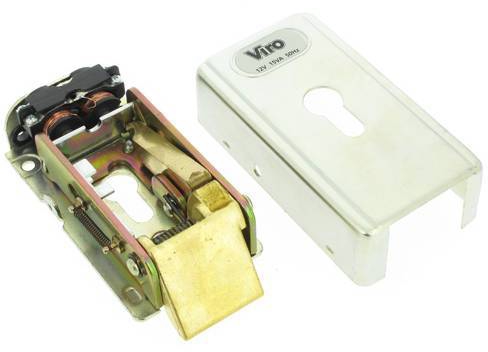

| A NICE PLA11 elektromos zár belseje | A NICE PLA11 elektromos zár doboza |
 |
 |

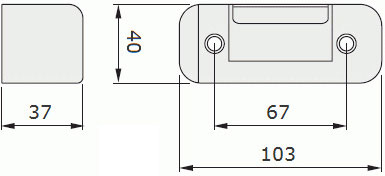

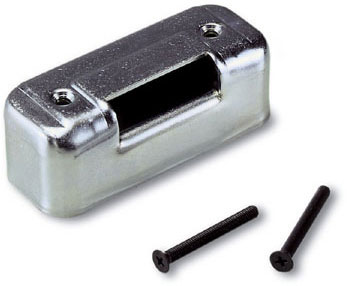

Az elektromos zár ütközőjének képgalériája
 |
 |
NICE PLA11 elektromos zár beltéri és kültéri, automatikusan és kézzel nyitható szárnyas kapuk és kiskapuk. Alapértelmezés szerint automatikus üzemmódban működik; a kivehető alkatrész kihúzása után félautomatikusan. Az elektromos zár vízszintes használatra, de elvileg függőlegesen is elhelyezhető. Függőleges felszereléshez célszerű a másik PLA10 elektromos zár.
Műszaki információk
| Felszerelés: | vízszintes (függőleges is) |
|---|---|
| Tengelytávolság: | 70mm a zár szélétől a betét tengelyéig |
| Funkciók: |
|
| Tekercs: | Kettős, cserélhető tekercs a folyamatos terheléshez és a hosszú élettartamhoz. |
| Feszültség: | 12V AC |
| Kivitel: |
Ház és mechanikus ütköző galvanikusan horganyzott acél. Sárgaréz nyelv. |
| Betét: | Kétoldalas vagy félbetét (a félbetét a csomag része csomagolás). |
A csomag tartalma
A NICE PLA11 elektromos zár csomagja a következőket tartalmazza:
|
|
Az elektromos zár funkciói
|
A NICE PLA11 elektromos zár automata üzemmódban működik, a levehető alkatrész eltávolítása után pedig félautomata üzemmódban. Automata üzemmódban a zár elektromos impulzusra kiold, majd csak a kapu ezt követő nyitása és zárása után reteszelődik. Félautomata üzemmódban, a levehető alkatrész eltávolítása után a zár csak elektromos impulzusra és a kapuszárny ezt követő kézi benyomására old ki. A funkció aktiválásához nyomja el a G nyomólemezt, majd húzza ki az F műanyag alkatrészt. |
Kompatibilis betétek méretei
Az elektromos zár félbetéttel együtt kerül forgalomba. A szükséges másik betét kiválasztásához tekintse meg az alábbi táblázatot, amelyből a kapu anyagvastagságának függvényében megállapíthatja, milyen méretű betétre van szüksége. Az elektromos zárat erre az anyagra kell rögzíteni. Alternatív megoldásként használhatja kizárólag a rajzon megadott méretű, egyoldalas betétet.
A betét beszerelése
A megfelelő betét kiválasztása után szerelje be az elektromos zárat az alábbi ábra szerint. A zártest és a mechanikus ütköző felső része között tartsa be az ideális, 4 mm-es távolságot.
Az elektromos zár bekötése
Vezesse át a kábeleket a zár hátulján található guminyíláson, majd csatlakoztassa a kábelt az ábra szerint:
Az elektromos zár fotógalériája
| A NICE PLA11 elektromos zár háza és ütközője | A NICE PLA11 elektromos zár háza |
|---|---|
|
|
| A NICE PLA11 elektromos zár belseje | A NICE PLA11 elektromos zár doboza |
|
|
Az elektromos zár ütközőjének fotógalériája
|
|
