Függőkapuk alkatrészei

Függesztett kapuk alkatrészeinek használata

Az alkatrészek megoldást kínálnak a következőkhöz: függesztett tolókapuk. A használat feltétele a megfelelő teherbírású felület (mennyezet, fal, tartógerenda stb.), amelyhez a szerkezet rögzíthető.

Függesztett kapuk

Több oka is lehet annak, hogy a kapu függesztését válassza a sínen vagy önhordó alapon történő futtatás helyett:

egyenetlen terep
el kell kerülni a sín jelentette akadályt
a kapu magasabban fekvő helyre történő telepítése
nincs elegendő hely az önhordó kapu nyitásához

A függesztőrendszer további felhasználási lehetőségei

A függesztőrendszer természetesen más szerkezetekhez is használható; mindenütt megfelelő megoldás, ahol tárgyakat kell a talaj vagy a padló fölött mozgatni:

függesztett ajtók, válaszfalak, térelválasztók, napellenzők – mindenütt, ahol a szárnyas nyitáshoz képest helyet takaríthat meg, és egyszerű, saját kezűleg is elvégezhető szerelésre van szükség
darupályák és manipulátorok – ez a rendszer egyszerű szállítórendszerként vagy darupályaként is használható tárgyak mozgatására garázsban, raktárban vagy üzemi területen

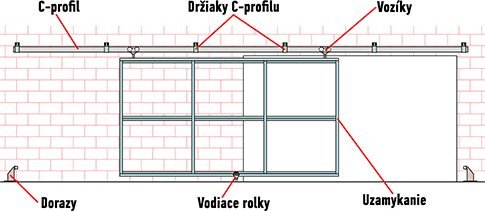

A függesztőrendszer alkatrészei

A függesztett szerkezet mechanizmusa a következő fő részekből áll:
Tartószerkezet	- C-profil a mennyezethez, tartógerendához vagy falhoz van rögzítve. - függesztő görgőkocsik a C-profilban futnak, alsó részükhöz pedig a függesztett kapu csatlakozik - C-profil-rögzítők ezekkel rögzítheti a C-profilt
Vezetőegység	- vezetőgörgők megakadályozzák a kapu oldalirányú elmozdulását - ütközők meghatározzák a kapu eltolásának véghelyzeteit
Opcionális kiegészítők	- zárak a függesztett kapu biztosítására - fogantyúk a kézi mozgatás megkönnyítésére

Rögzítés az épületszerkezethez

Az épületszerkezethez való rögzítéshez az alábbi változatokat kínáljuk:

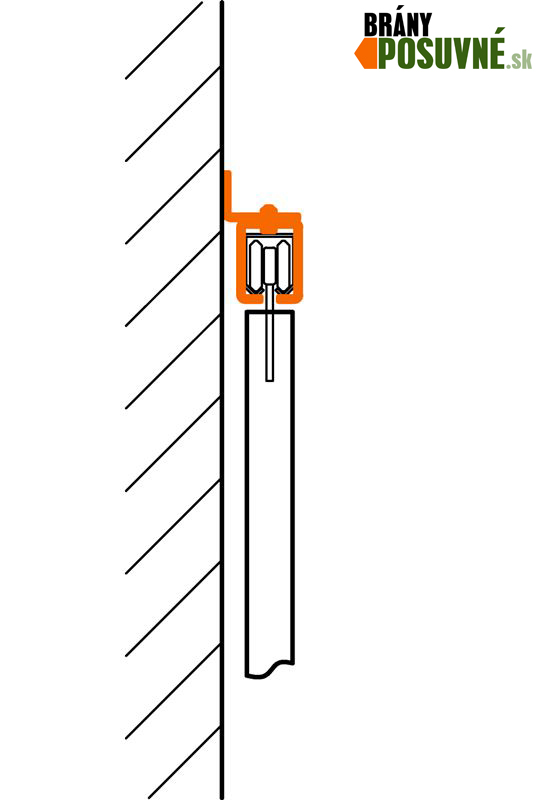

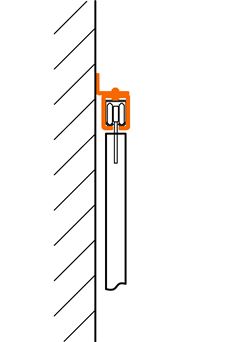

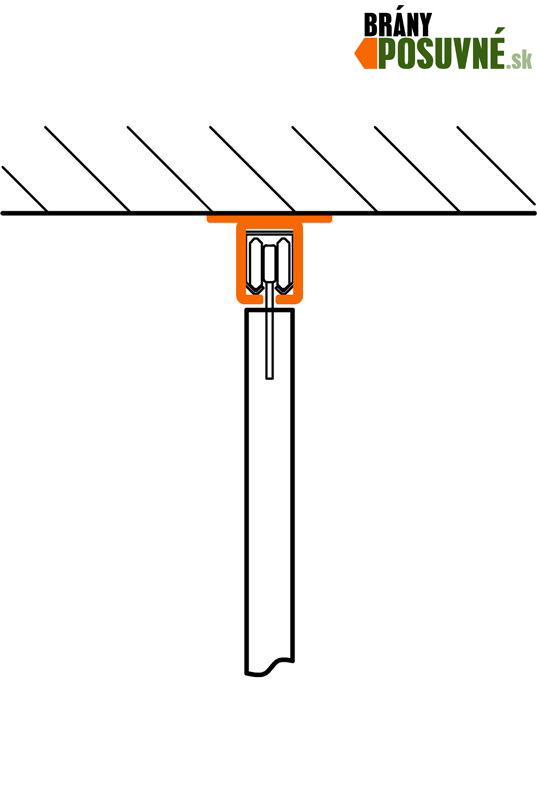

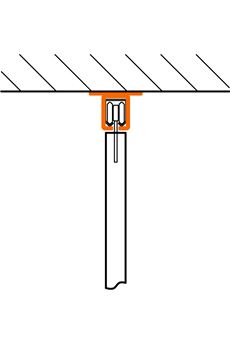

Vízszintes felülethez vagy tartógerendához	Függőleges felülethez vagy oszlophoz

Mindkét esetben csavarokkal rögzíthetők a tartók, vegyi és mechanikus rögzítőelemekkel, illetve hegesztéssel. Fontos azonban figyelembe venni a rögzítésre szolgáló szerkezeti elem megfelelő teherbírását, a kapu várható tömegéhez igazodva. Ugyanez vonatkozik az egyes rögzítők közötti távolságra is: ne legyenek túl messze egymástól. Ez azt jelenti, hogy a görgőkocsik futásakor a tartó C-profil nem hajolhat meg.

A kapu egyenletes és stabil futásához meg kell akadályozni annak oldalirányú kilengését. Ehhez többféle vezetőgörgőt kínálunk, amelyek különböző módokon használhatók, illetve megfelelően kombinálhatók.

A kapu alsó részének rögzítéséhez két alapvető vezetési mód közül választhat:

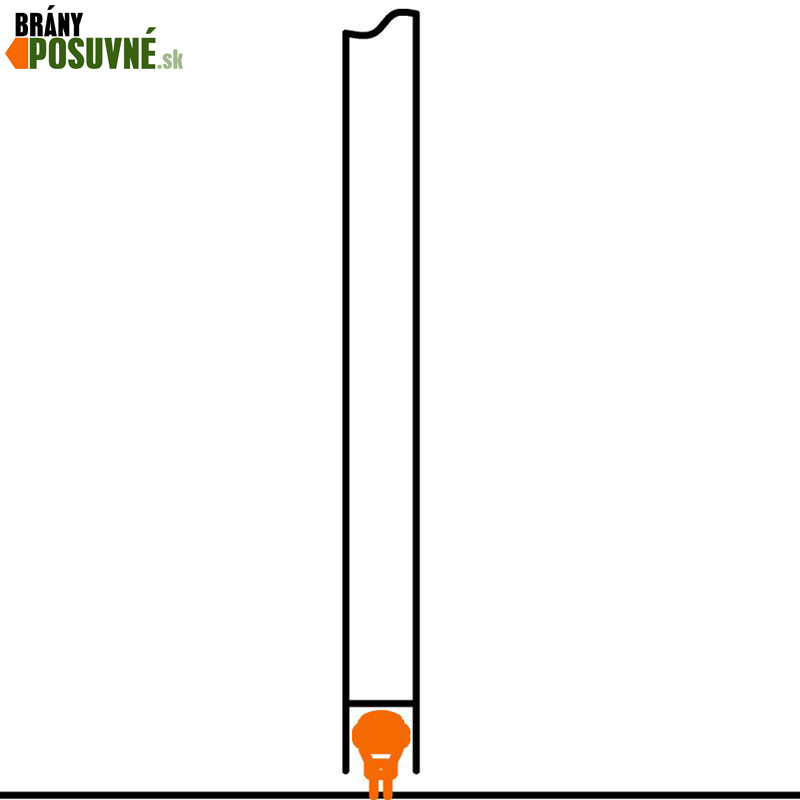

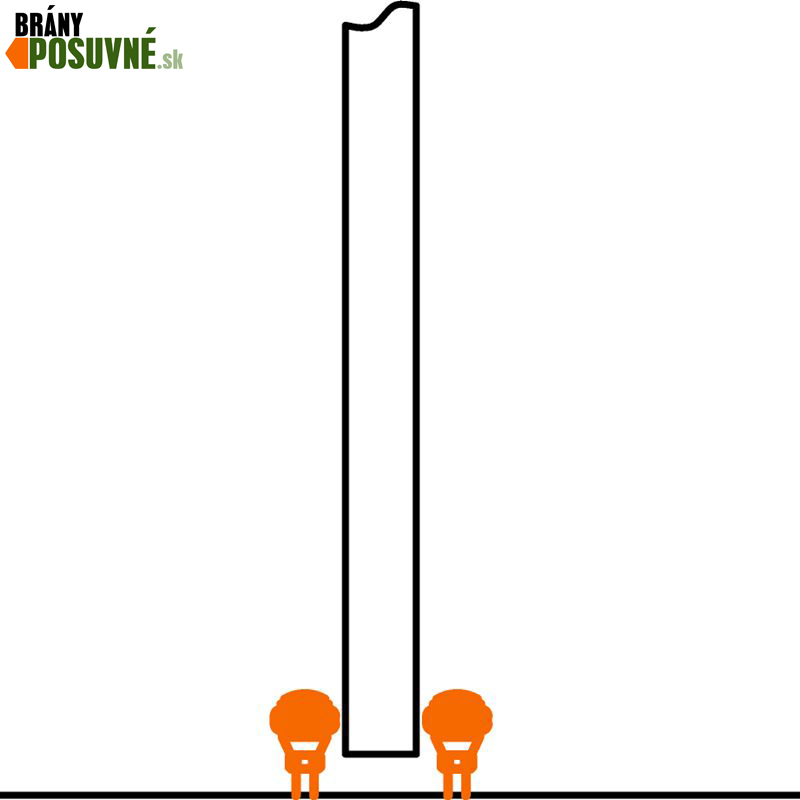

Vezetőgörgők a kapu két oldalán	A profilba illesztett vezetőgörgők

C-profil és görgőkocsik kiválasztása

A függesztőrendszer megfelelő működéséhez válasszon megfelelő méretű C-profilt és hozzá illő görgőkocsikat. A választásnál a kapu mérete és tömege a döntő tényező. A C-profil rögzítői közötti optimális távolság betartása esetén a teljes rendszer teherbírását nem a C-profil, hanem a függesztő görgőkocsik határozzák meg. Ezért előre mérlegelje a görgőkocsik elhelyezését és a várható terhelést.

A görgőkocsi kiválasztásához használja az alábbi teherbírási táblázatot:

Az egyes görgőkocsik teherbírása
Görgőkocsi	kicsi		közepes		nagy
Görgők száma	2	4	2	4	2	4
Teherbírás	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Ha egy kapuhoz több görgőkocsit használunk, nem kell minden esetben csökkenteni az egy görgőkocsira jutó terhelést. Szemléltetésként az alábbi ábrákon bemutatjuk a terhelés eloszlását két, három és négy görgőkocsi használata esetén:

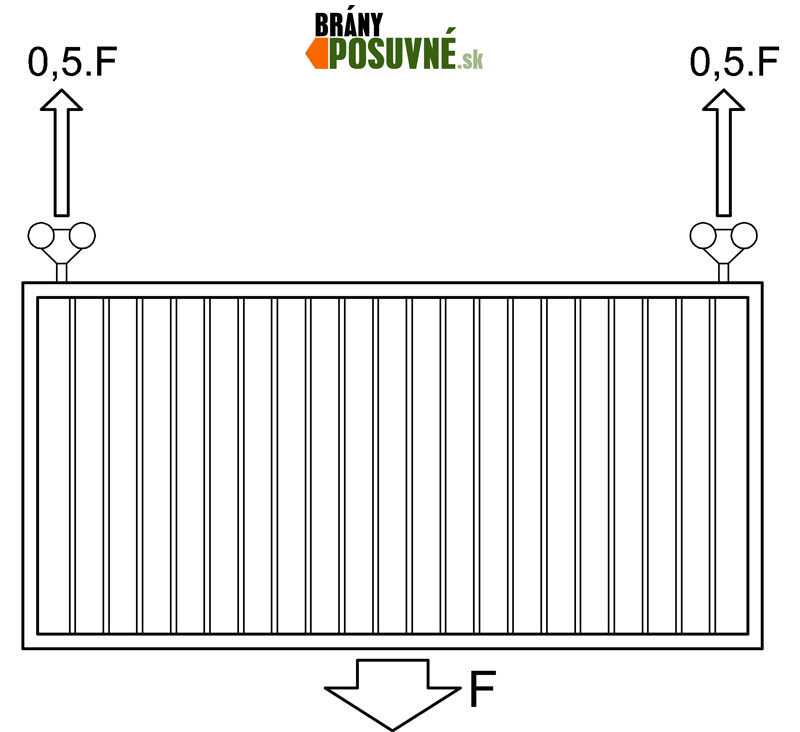

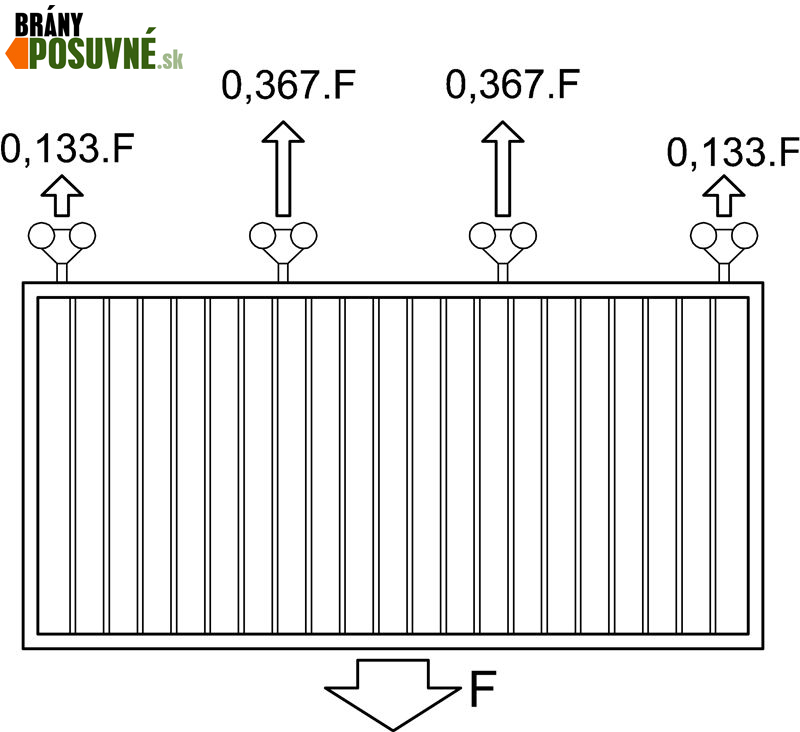

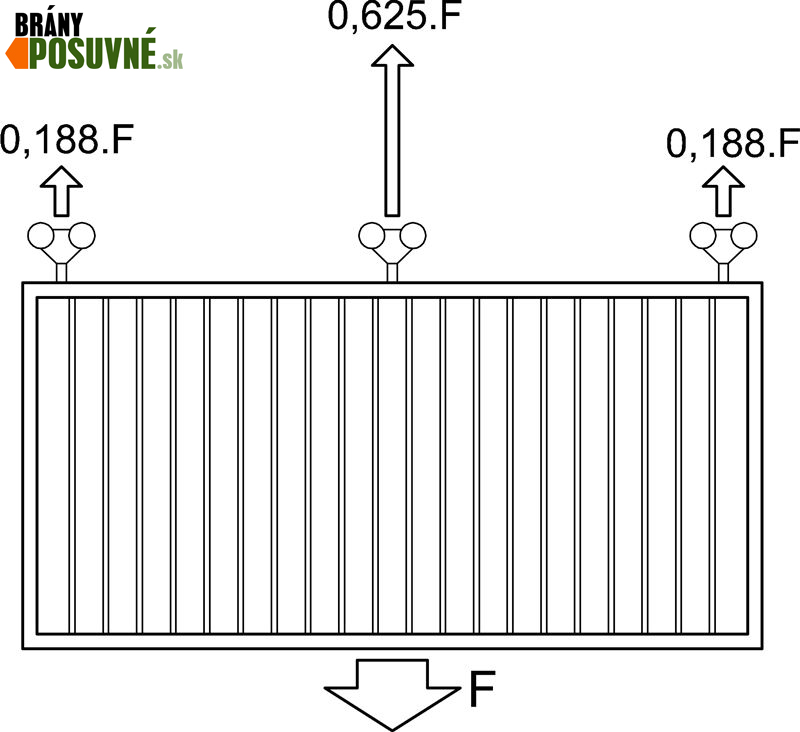

Terhelés két görgőkocsi esetén	Terhelés három görgőkocsi esetén	Terhelés négy görgőkocsi esetén

(A példából jól látható, hogy három görgőkocsi használatakor nagyobb terhelés jut egy görgőkocsira, mint két görgőkocsi használatakor.)

Nem tudja, milyen alkatrészekre lesz szüksége függesztett kapujához? Segítségére lesz az útmutatónk függesztett tolókapukhoz a C-profil, a görgőkocsik, a rögzítés, a vezetés és további tartozékok kiválasztásában.
