Függesztett tolókapu kézikönyve
Műszaki útmutató · alkatrészválasztás · függesztett kapu
A felső C-profiltól és a görgős kocsiktól az alsó vezetésen, ütközőkön, záron és fogantyúkon át a mintarajzokig.

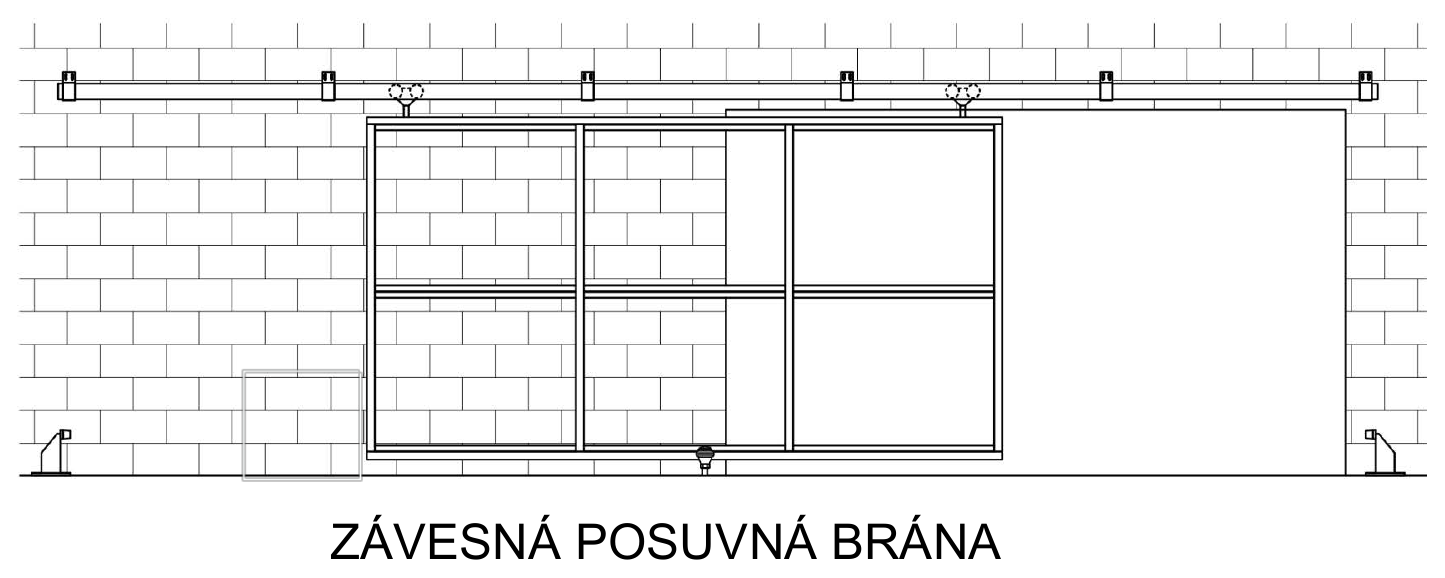

A felső C-profilban vezetett függesztett tolókapu. Kattintson az ábrára a teljes felbontású változat megnyitásához.
Függesztett tolókapu házilag
A kaput érdemes lépésről lépésre megtervezni. Először válassza ki a felső C-profil rögzítésének módját, majd a C-profil méretét, ezután a megfelelő görgős kocsikat, és csak végül foglalkozzon az alsó vezetéssel és az olyan kiegészítőkkel, mint az ütközők, zárak, kilincsek, fogantyúk vagy reteszek.
Az útmutató tartalma
- Alapvető alkatrészek
- A C-profil rögzítésének kiválasztása
- C-profil kiválasztása függesztett kapukhoz
- Görgős kocsik kiválasztása függesztett kapuhoz
- Alternatív CAIS rendszer nehezebb függesztett kapukhoz
- A függesztett kapu vezetésének kiválasztása
- Választható tartozékok – zárak, kilincsek és fogantyúk kiválasztása
- Rajzok
Mi az a függesztett tolókapu?
A függesztett tolókapu a felső teherhordó C-profilba helyezett görgős kocsikon mozog. A sínen gördülő kapuval ellentétben a kapunyílásban nincs teherhordó sín. Az alsó vezetés kizárólag a keresztirányú kilengés megakadályozására szolgál.
A rendszer teherhordó része felül helyezkedik el. A C-profil a kapuszárny súlyát a mennyezetre, a tartógerendára vagy a falra továbbítja. A görgős kocsik a profilban mozognak, és magát a kapuszárnyat tartják. Alul kizárólag vezetőelemeket és ütközőket használnak.
A függesztett kapu fő alkatrészei
| Teherhordó rész | A mennyezetre, tartógerendára vagy falra rögzített C-profil; függesztő görgős kocsik; C-profil-rögzítők. |
|---|---|
| Vezető rész | A keresztirányú mozgást megakadályozó vezetőgörgők és a végállásokat meghatározó ütközők. |
| Választható kiegészítők | A biztonságos zárást és a kényelmes használatot szolgáló kampós zárak, kilincsek és fogantyúk. |
A C-profil rögzítésének kiválasztása
A C-profilt felülről a mennyezetre vagy tartógerendára, illetve oldalról a falra vagy acéloszlopra rögzítheti. A rögzítőelemeket az aljzatnak megfelelően csavarozhatja fel, mechanikus vagy vegyi dübelekkel rögzítheti, illetve előkészített acélszerkezethez hegesztheti.
A C-profil közvetlenül is megfúrható és a tartószerkezethez csavarozható. A profil belsejében elegendő hely van ahhoz, hogy a megfelelően kiválasztott és felszerelt csavar ne akadályozza a függesztő görgős kocsi mozgását. Ez alternatív megoldás, ha nem szeretné vagy nem szükséges hegeszteni a profilt. A csavarok típusát és távolságát, valamint az aljzat teherbírását azonban a kapu súlyához és használati módjához kell igazítani.

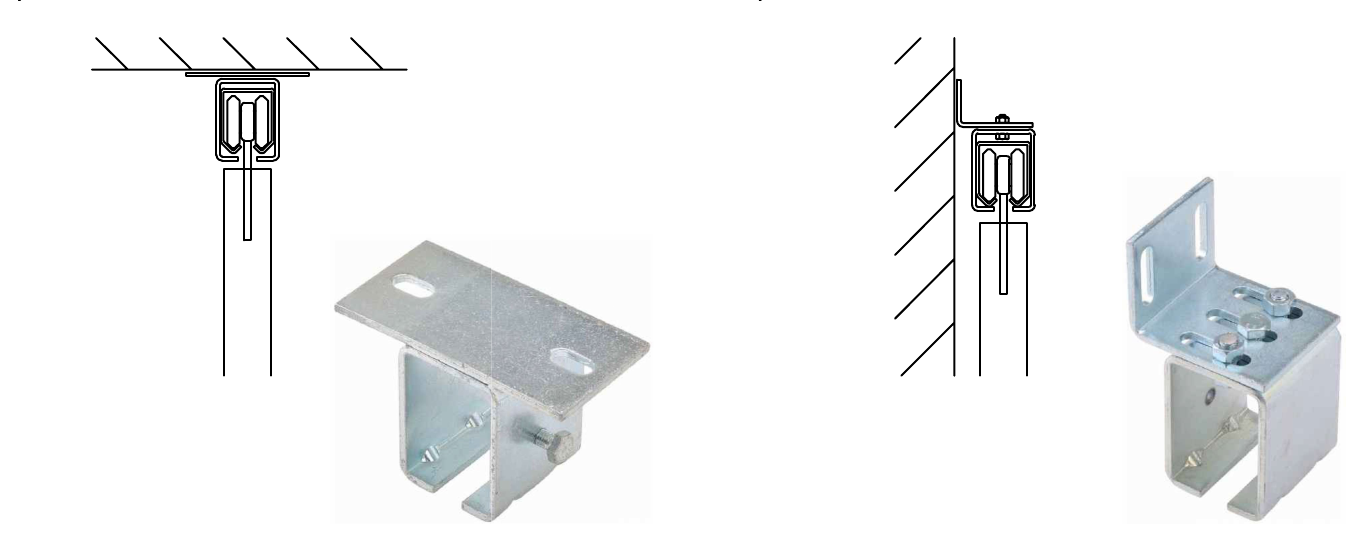

Balra vízszintes felületre vagy tartógerendára, jobbra függőleges felületre vagy oszlopra szerelhető rögzítés.
A rögzítőelemek szokásos távolsága: körülbelül 80–100 cm. A tényleges távolságot mindig igazítsa a kapu súlyához, a C-profil hosszához, a rögzítés módjához és az épületszerkezet teherbírásához.
Horganyzott rögzítőelemek
Hagyományos acélszerkezethez a használt C-profil mérete alapján válasszon rögzítőelemet:
-
Felső rögzítőelem függesztett kapu 34 × 31 × 2,0 méretű C-profiljához
-
Oldalsó rögzítőelem függesztett kapu 34 × 31 × 2,0 méretű C-profiljához
-
Felső rögzítőelem függesztett kapu 42 × 52 × 2,5 méretű C-profiljához
-
Oldalsó rögzítőelem függesztett kapu 42 × 52 × 2,5 méretű C-profiljához
-
Felső rögzítőelem függesztett kapu 57 × 67 × 3,0 méretű C-profiljához
-
Oldalsó rögzítőelem függesztett kapu 57 × 67 × 3,0 méretű C-profiljához
Rozsdamentes rögzítőelemek
Ha a rendszer rozsdamentes kivitelű, vagy olyan környezetben használja, ahol fokozott korrózióállóságra van szükség, kínálatunkban a közepes, 42 × 52 × 2,5 mm-es profilhoz INOX felső és oldalsó rögzítőelem is található.
C-profil kiválasztása függesztett kapukhoz
A választásnál a kapu mérete, súlya és használati módja a meghatározó. A C-profil méretének illeszkednie kell a görgős kocsikhoz és a rögzítőelemekhez. A rögzítőelemek megfelelő távolsága esetén a rendszer teherbírását általában nem maga a profil, hanem a használt függesztő görgős kocsik határozzák meg.

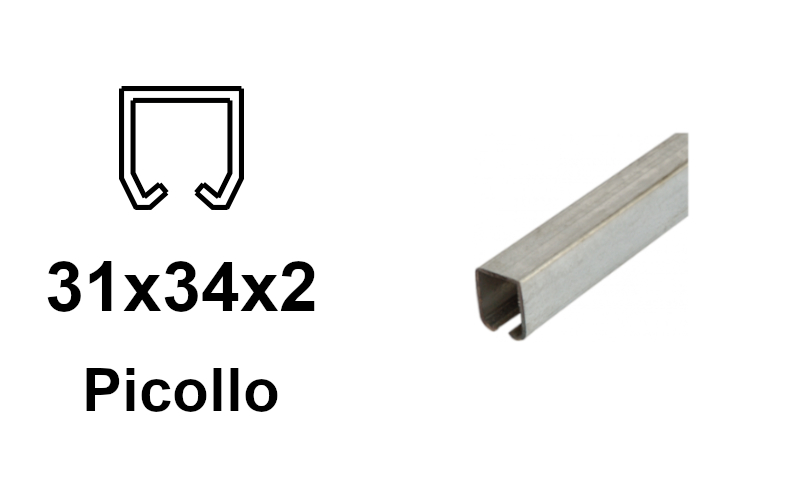

C-profil 34 × 31 × 2 mm

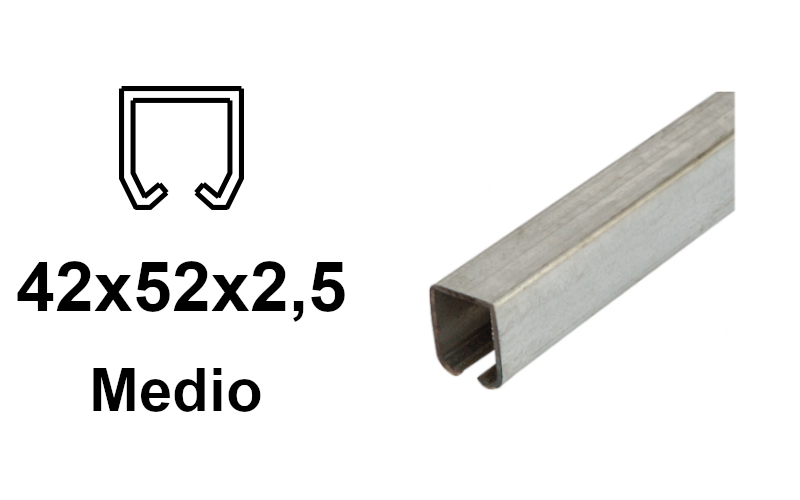

C-profil 42 × 52 × 2,5 mm

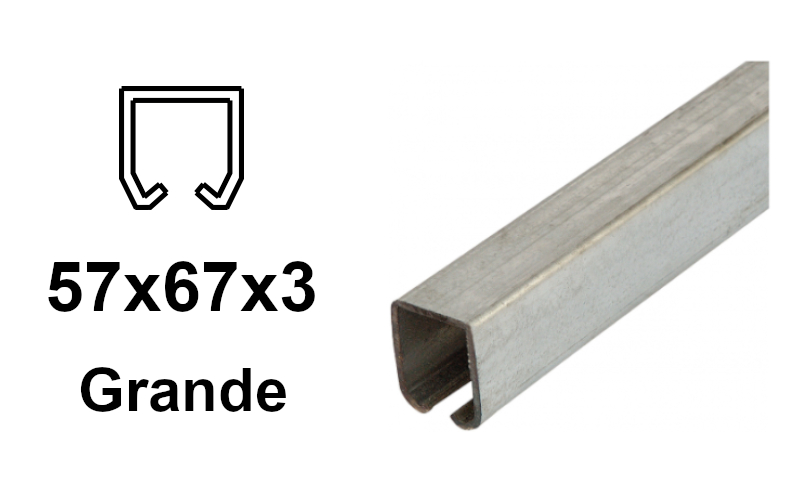

C-profil 57 × 67 × 3 mm
Horganyzott C-profilok
Alapméretek hagyományos függesztett kapukhoz.
Rozsdamentes C-profilok
INOX kivitel fokozott korrózióállóságot igénylő környezetbe.
Görgős kocsik kiválasztása függesztett kapuhoz
A görgős kocsit mindig az adott C-profil méretéhez válassza ki. A görgők száma, a kerekek anyaga, a kapuszárny rögzítési módja és a kívánt teherbírás szintén meghatározó.

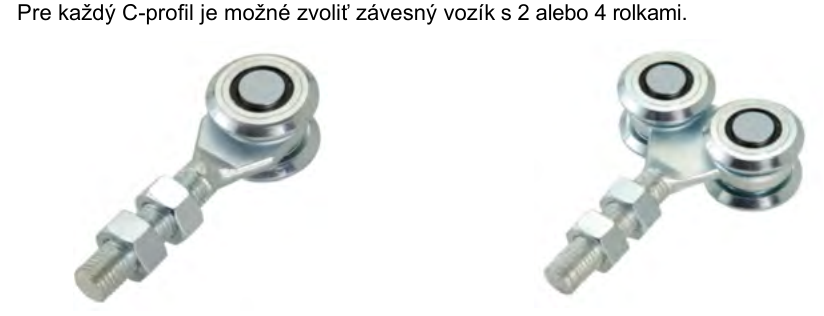

Két- és négygörgős függesztő kocsik az eredeti útmutatóból.
Acél görgős kocsik zárt csapágyakkal
-
Függesztő kocsi tolókapuhoz, 2 görgő, 34 × 31 × 2,0 profilhoz
-
Függesztő kocsi tolókapuhoz, 4 görgő, 34 × 31 × 2,0 profilhoz
-
Függesztő kocsi tolókapuhoz, 2 görgő, 42 × 52 × 2,5 profilhoz
-
Függesztő kocsi tolókapuhoz, 4 görgő, 42 × 52 × 2,5 profilhoz
-
Függesztő kocsi tolókapuhoz, 2 görgő, 57 × 67 × 3,0 profilhoz
-
Függesztő kocsi tolókapuhoz, 4 görgő, 57 × 67 × 3,0 profilhoz
Nylon görgős kocsik csendesebb működéshez
-
Nylon görgős kocsi, 2 görgő, 34 × 31 × 2,0 profilhoz
-
Nylon görgős kocsi, 4 görgő, 34 × 31 × 2,0 profilhoz
-
Görgős kocsi 4 nylonkerékkel, 42 × 52 × 2,5 profilhoz
-
Nylon görgős kocsi, 4 görgő, 57 × 67 × 3,0 profilhoz
Rozsdamentes görgős kocsik
Alternatív CAIS rendszer nehezebb függesztett kapukhoz
Nehéz kapuszárnyhoz a CAIS rendszert is választhatja. Ebben az esetben a fent bemutatott alap profilok és görgős kocsik helyett más összeállítást választ. A C-profilnak, a görgős kocsinak és a kapuszárny rögzítésének egymáshoz illő rendszer részeinek kell lenniük – nem elég csupán egy nagyobb méretű profilt választani.
Mely alkatrészek illenek össze?
| CAIS C-profil | Függesztő görgős kocsi | Kapuszárny-rögzítő konzol |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe vagy Zn | SPEED C | GD180, M16-os menet |
| 95 × 86 × 5 mm, Fe vagy Zn | SPEED CM | GD200, M20-as menet |
A SPEED C kocsi esetében a kapuszárny rögzítésének további lehetősége az AD150 rögzítőelem a megfelelő U-profilhoz. Alkalmazását és méreteit alább, ebben a fejezetben ismertetjük.
CAIS C-profilok
Két méret közül választhat, mindegyik nyers acél (Fe) vagy horganyzott kivitelben (Zn). Mind a négy profil csavarozáshoz szükséges furatokkal rendelkezik. A rögzítés módját és a rögzítőelemek távolságát a kapu tényleges terhelése alapján kell megtervezni.

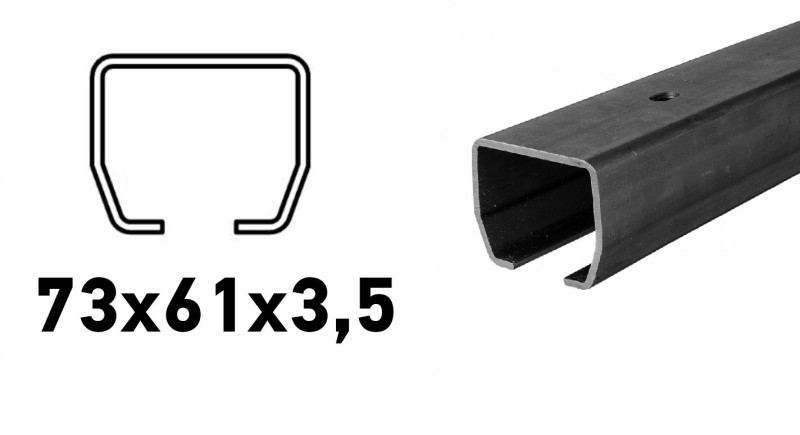

CAIS C-profil 73 × 61 × 3,5 mm, Fe
STAGE SB · felületkezelés nélküli acélSPEED C kocsihoz.

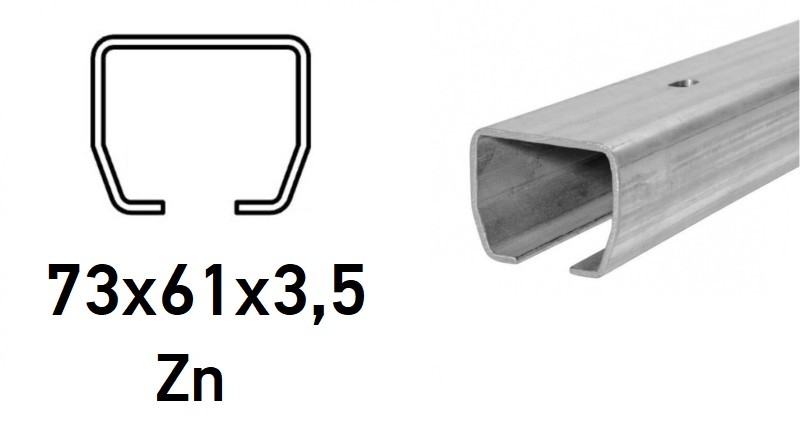

CAIS C-profil 73 × 61 × 3,5 mm, Zn
STAGE SZ · horganyzott acélSPEED C kocsihoz.

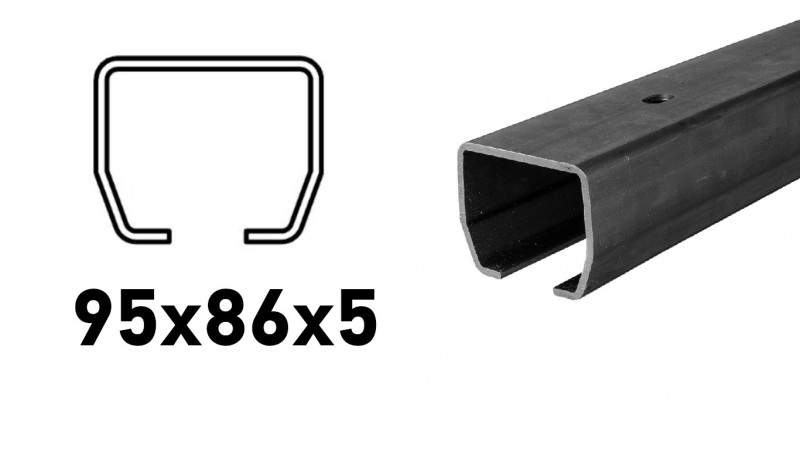

CAIS C-profil 95 × 86 × 5 mm, Fe
STAGE MB · felületkezelés nélküli acélSPEED CM kocsihoz.

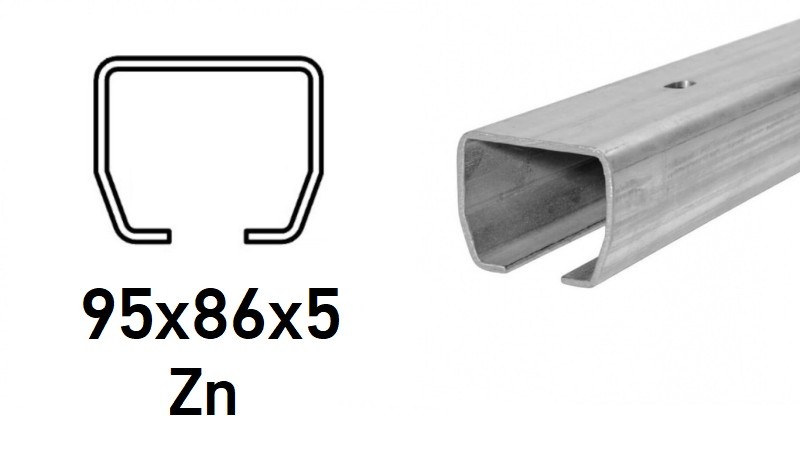

CAIS C-profil 95 × 86 × 5 mm, Zn
STAGE MZ · horganyzott acélSPEED CM kocsihoz.
CAIS kocsik

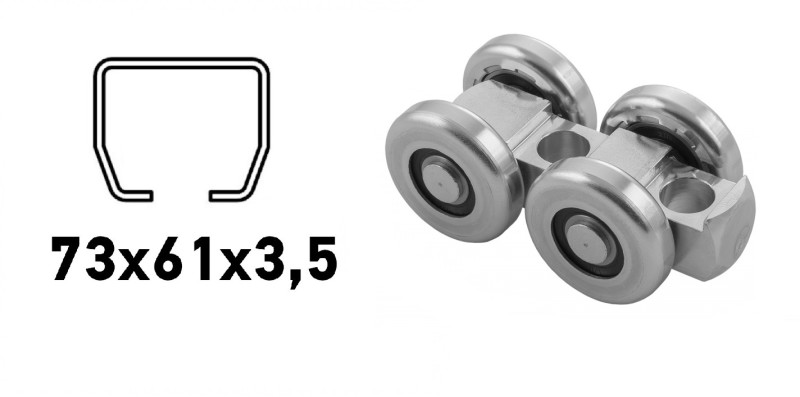

CAIS SPEED C – kocsi 73 × 61 × 3,5 mm-es C-profilhoz
Négy fémgörgő, horganyzott acéltest és Ø 16 mm-es középső furat. A 73 × 61 × 3,5 mm-es Fe és Zn kivitelű profilokhoz használható.
A termékoldal szerint egy kocsi teherbírása: 480 kg . A kapuszárny csatlakoztatására a GD180 konzol (M16), illetve megfelelő U-profil esetén az AD150 szolgál.

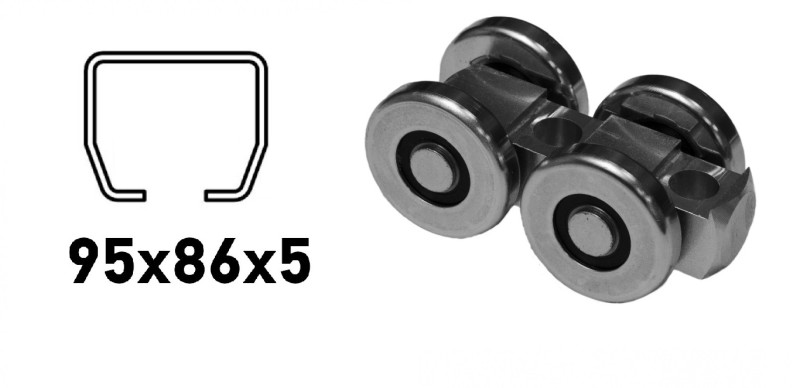

CAIS SPEED CM – kocsi 95 × 86 × 5 mm-es C-profilhoz
Négy fémgörgő, horganyzott acéltest és Ø 20 mm-es középső furat. A 95 × 86 × 5 mm-es Fe és Zn kivitelű profilokhoz használható.
A termékoldal szerint egy kocsi teherbírása: 980 kg . A kapuszárny csatlakoztatására a GD200 konzol (M20) szolgál.
A kocsi teherbírása nem azonos a teljes kapu teherbírásával. A szerkezetet a kocsik elhelyezése, a kapuszárny rögzítése, a C-profil rögzítési pontjai közötti távolság és a tartószerkezet teherbírása alapján is ellenőrizni kell. A következő fejezetben található alap kocsik táblázata nem vonatkozik a CAIS kocsikra.
CAIS szerelőkonzolok és rögzítőelemek
A következő alkatrészek kötik össze a kapuszárnyat a függesztőkocsival. Ezek nem a felső C-profil falhoz vagy mennyezethez rögzítésére szolgálnak.

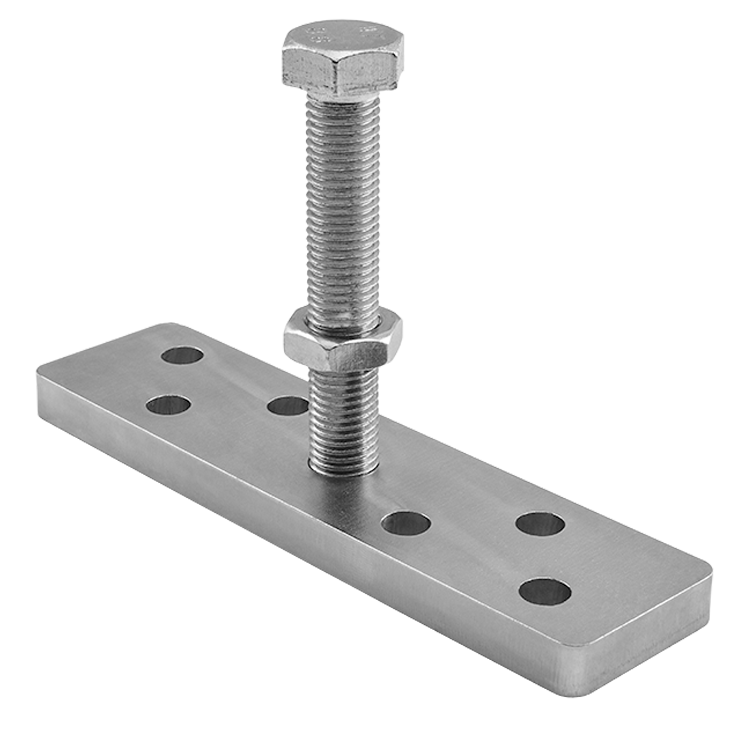

CAIS GD180 – felső, állítható M16-os konzol
A következő kocsihoz: SPEED C és C-profilhoz 73 × 61 × 3,5 mm . A galvanikusan horganyzott acélkonzol köti össze a kocsit a kapuszárnnyal.

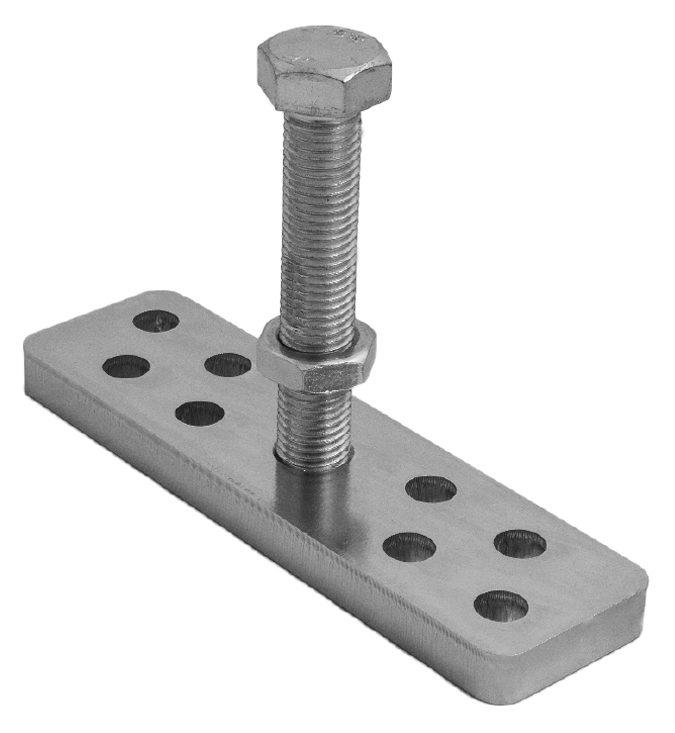

CAIS GD200 – felső, állítható M20-as konzol
A következő kocsihoz: SPEED CM és C-profilhoz 95 × 86 × 5 mm . A galvanikusan horganyzott acélkonzol köti össze a kocsit a kapuszárnnyal.

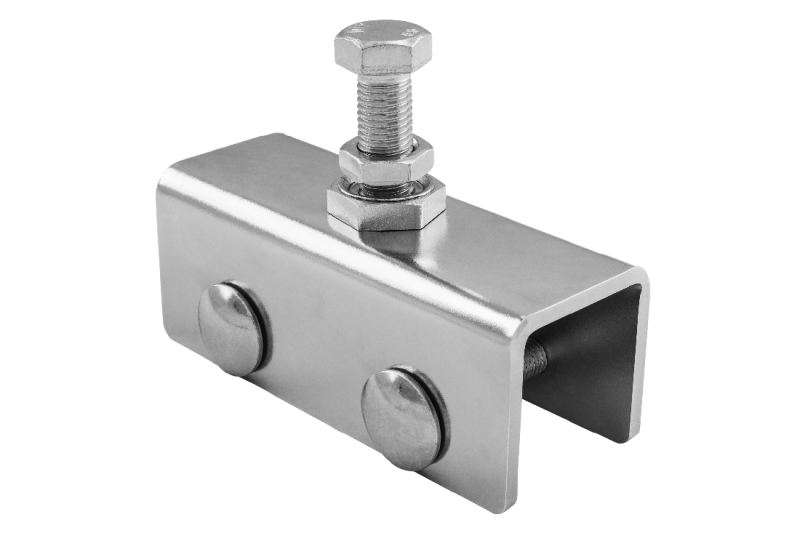

CAIS AD150 – U-profilból készült kapuszárny rögzítőeleme
A kapuszárny és a kocsi összekapcsolásának további módja SPEED C . A termékoldal szerint az alábbihoz készült: 46 × 60 mm-es U-profil vagy 40 × 45 × 40 × 2 mm-es U-profil a kapuszárny szerkezetében.
A termékrajz szerinti méretek: a rögzítőelem hossza 150 mm , külső szélessége 57 mm , az U-rész magassága 58 mm , az oldallemez vastagsága 5 mm és a csavar mérete M16 × 100 . A felső lemez vastagsága 8 mm .
A Ø 20 mm-es furattal rendelkező SPEED CM-hez nem adjuk meg kompatibilis alkatrészként; ehhez a kocsihoz a GD200 konzol tartozik.
Függesztőkocsik teherbírása
A táblázatban szereplő értékek a forrásként használt kézikönyv adatai szerint egy kocsira vonatkoznak.
Ha nagyobb teherbírásra van szükség, több kocsi is használható. A gyakorlatban gyakran párokban helyezik el őket: két kocsi egymás mellett, majd egy távolság, aztán újabb két kocsi, az autó tengelyeihez hasonlóan. A pontos elrendezést a kapu szerkezetéhez és a terhelés eloszlásához kell igazítani.
| C-profil | 2 görgő | 4 görgő |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Fontos: a táblázat a forrásként használt kézikönyv értékeit közli. Az adott kocsi teherbírását mindig közvetlenül a termékoldalon ellenőrizze, különösen más típusú görgők esetén.
A terhelés eloszlása a kocsik között
A kocsik nagyobb száma nem feltétlenül csökkenti automatikusan az egy kocsira jutó maximális terhelést. Az elrendezésük és a szerkezet lehajlása a meghatározó.

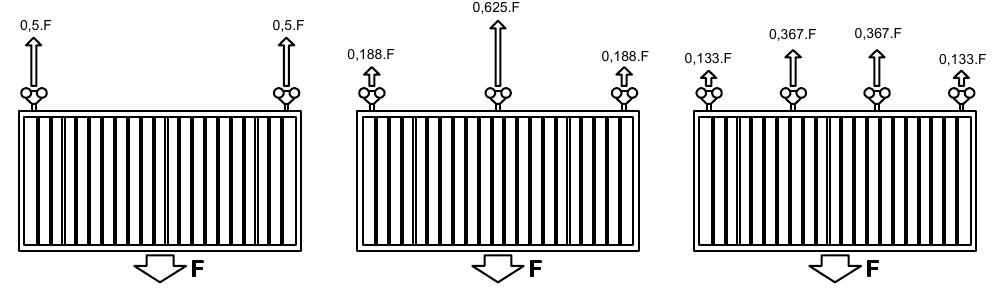

A teljes F terhelés megoszlásának ábrája két, három és négy kocsi között.
| Kocsik száma | Terheléseloszlás balról jobbra |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Három görgőskocsi esetén a középső kocsi a terhelés 0,625 F részét viheti, ami több, mint a megfelelően elhelyezett két kocsira jutó, egyenként 0,5 F.
Gyakorlati megjegyzés: Ha több kocsit szeretne használni, általában ne egyenletesen ossza el őket a kapuszárny teljes hosszában. A gyakorlatban két kocsit egymáshoz közel, majd egy másik két kocsit szintén egymáshoz közel szerelnek fel, hasonlóan az autó tengelyeihez. A pontos megoldás azonban a kapu kialakításától és a terhelés eloszlásától függ.
Függőkapu-vezetés kiválasztása
Az alsó vezetés megakadályozza a függesztett kapu oldalirányú kilengését, és segít biztosítani az egyenletes, stabil mozgást. Először tekintse át a vezetési lehetőségeket, majd válasszon megoldást a keret, a rendelkezésre álló hely és a szerelés módja alapján.

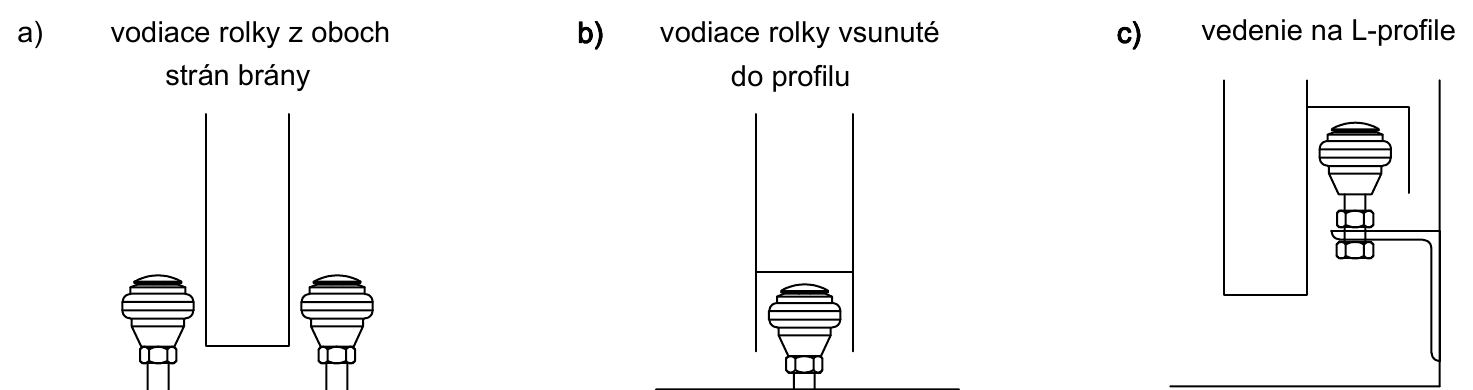

Vezetőgörgők mindkét oldalon, a profilba illesztett görgő és L-profilos vezetés.
Az elérhető görgők, görgőelemek és egyéb megoldások áttekintését az alábbi kategóriában találja: függőkapuk alsó vezetése .
Nehéz kapu esetén: Az alsó részen használható sínpályás tolókapuhoz való sín és alsó görgőkkel egészíthető ki. Így a súly megoszlik a felső és az alsó vezetés között, és a teljes kapuszárny nem csupán a felső C-profilon és a függesztőkocsikon függ. Az ilyen kombinált megoldást a kapu súlya és a tartószerkezet alapján kell megtervezni.
Vezetés vezetősínben
Alsó vezetősín függő- és harmonikakapukhoz
A 83 × 51 mm-es horganyzott vezetősínt a kapu teljes hosszában kell elhelyezni. A hornyában csapágyas alsó vezetőcsap mozog.
Görgők és görgőelemek
Az alsó vezetés összes lehetősége
Itt alsó vezetőgörgőket, állítható görgőelemeket és a függőkapuk különböző keretszélességeihez való megoldásokat választhat.
Függőkapu-ütközők
A mechanikus ütközők meghatározzák a végállásokat, és megakadályozzák, hogy a kapu kicsússzon a C-profilból. Az ütköző a C-profilba helyezhető, vagy a talajhoz, illetve egy oszlophoz rögzíthető.

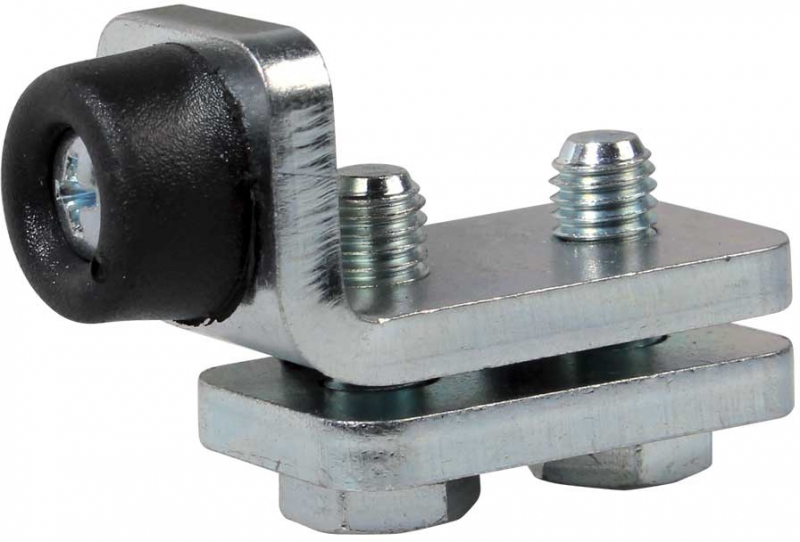

Ütköző a felső C-profilban
Belső ütköző függőkapu C-profiljához
A felső profil belsejébe kell szerelni; végállásban korlátozza a kocsi mozgását.

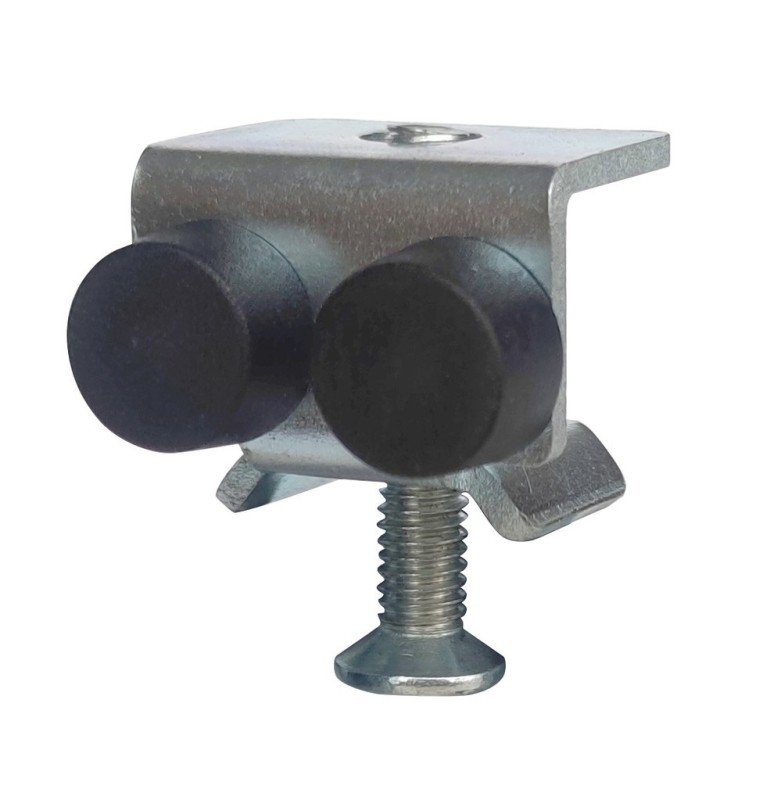

Ütköző kis profilhoz
Belső ütköző C-profilhoz, 34 × 31 × 2,0
Mérete a 34 × 31 × 2,0 mm-es kis függesztő C-profilhoz illeszkedik.

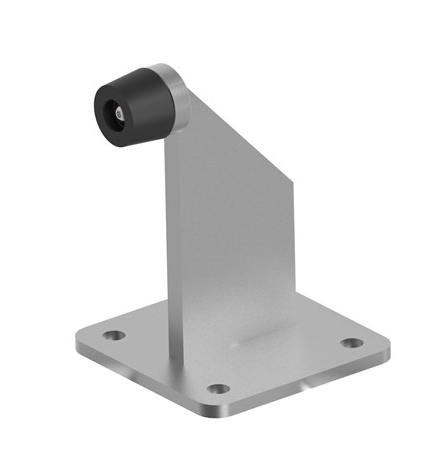

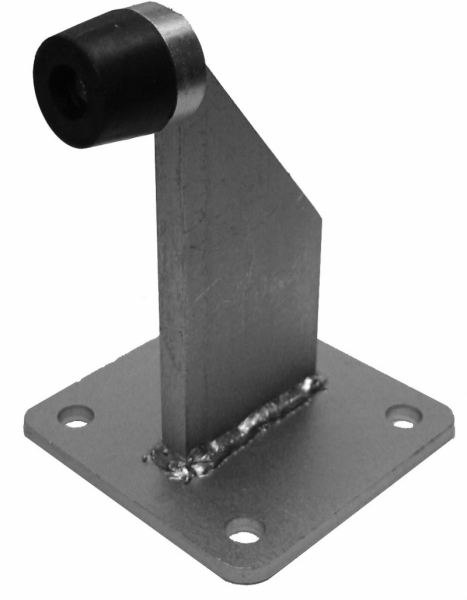

Alsó ütköző, horganyzott
Alsó ütköző talppal
Szilárd alaphoz csavarozható, és meghatározza a kapuszárny alsó részének helyzetét.
Opcionális tartozékok kiválasztása – zárak, kilincsek és fogantyúk
A kézi működtetésű tolókapu reteszelésére kampós zár szolgál. A méretet a keretprofil és a kívánt működtetési mód alapján válassza ki. Ezután válasszon hozzá megfelelő kilincset vagy fogantyút.

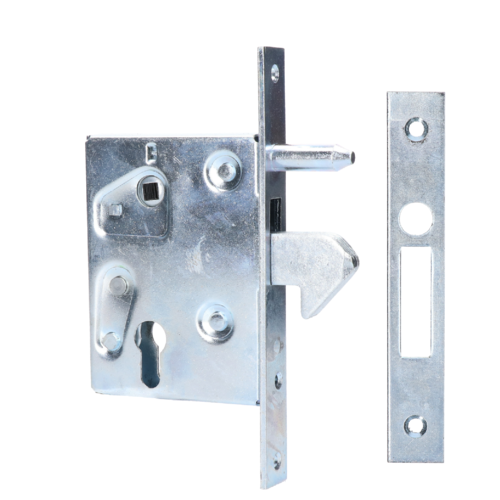

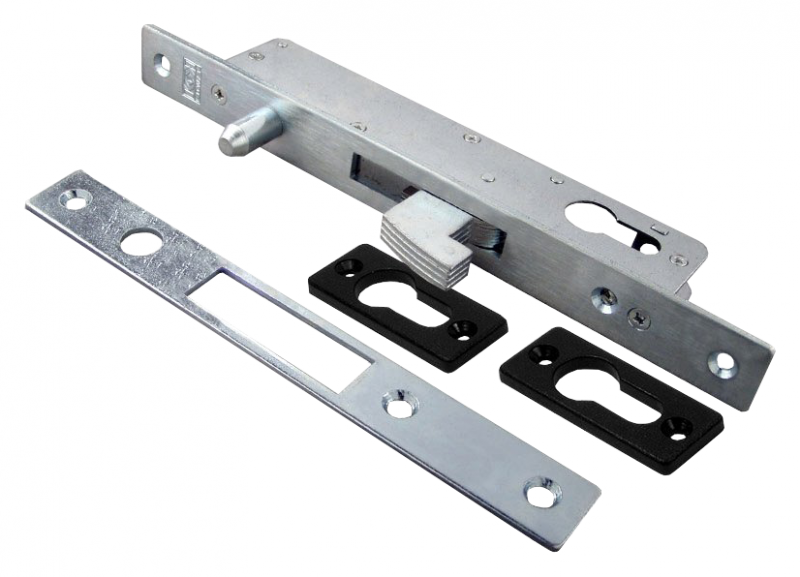

D kampós zár
D kampós zár, ZH-04
Kihúzható kampóval ellátott zár, legalább 40 × 25 mm-es keretprofilhoz.

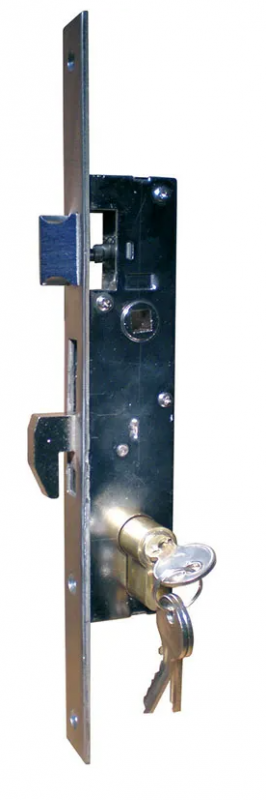

Rozsdamentes zár
ZH-09 INOX rozsdamentes kampós zár
INOX kivitelű, cilinderbetétes megoldás toló- és szárnyas kapukhoz.

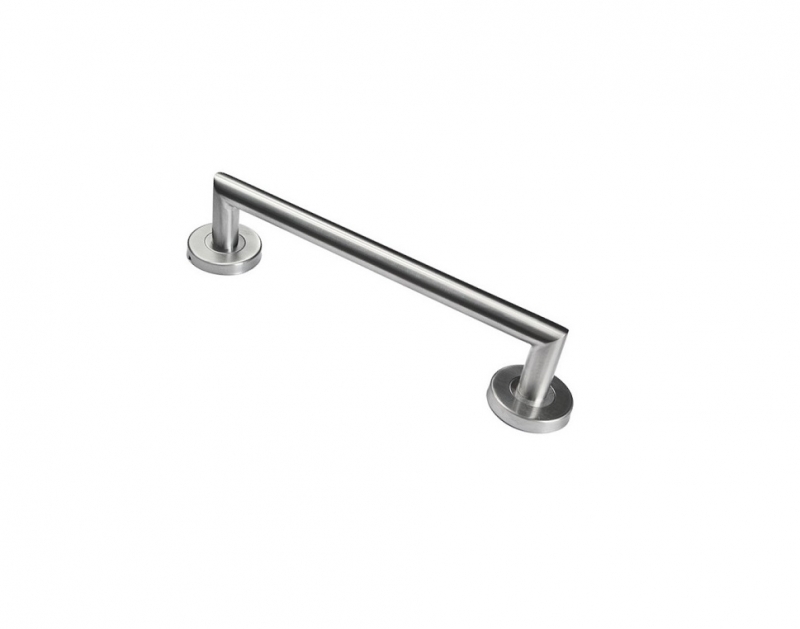

Kapu fogantyú
Rozsdamentes, szögletes fogantyú, 268 × 64 mm
Fogantyú a függőkapu kényelmes kézi mozgatásához.
Az összes kampós zár · Kilincsek, gombok és rozetták · Kapu fogantyúk
Gyakori kérdések és válaszok
1. Szüksége van a függőkapunak futósínre?
A hagyományos függőkapus megoldásnál a súlyt a felső C-profil és a kocsik tartják; az alsó rész csupán stabilizálja a kapuszárnyat. Nehéz kapu esetén azonban alsó görgőkkel és sínpályás tolókapuhoz való sínnel olyan kombinált megoldás tervezhető, amely megosztja a terhelést a felső és az alsó rész között.
2. Milyen távolságra kell felszerelni a C-profil rögzítőelemeit?
Az útmutató szerint a leggyakoribb rögzítési távolság körülbelül 80–100 cm. A tényleges távolságot a kapuszárny súlyának, a profil hosszának, a rögzítés módjának és a tartószerkezet teherbírásának figyelembevételével kell meghatározni.
3. Hogyan válasszuk ki a megfelelő C-profilt?
A kapu méretei és teljes tömege alapján, a kitöltést is beleszámítva. A függesztőkocsinak azonos méretű C-profilhoz kell készülnie, teherbírásának pedig meg kell felelnie a tényleges terhelésnek.
4. Egyenletesen oszlik el a súly három vagy négy kocsi között?
Nem mindig. Az útmutató ábrája szerint három kocsi esetén a középső kocsi a teljes F terhelés akár 0,625 részét is viheti. Négy kocsi esetén a gyakorlatban gyakran két-két kocsit szerelnek fel egymáshoz közel, az autó tengelyeihez hasonlóan, nem pedig egyenletesen elosztva a kapuszárny teljes hosszán. A pontos elhelyezés a kapu kialakításától és a terhelés eloszlásától függ.
5. Melyik alsó vezetési mód a legmegfelelőbb?
A kerettől és a kapu melletti szabad helytől függ. Használhatók a keret mindkét oldalán elhelyezett görgők, az alsó profilban vezetett görgő, alsó vezetősín vagy L-profilos vezetés. Fontos, hogy a vezetés szükségtelen súrlódás nélkül stabilizálja a kapuszárnyat.
6. Mire szolgálnak a végütközők?
Meghatározzák a nyitott és zárt végállást, és megakadályozzák, hogy a kocsik kicsússzanak a C-profilból. Az ütköző a C-profilban helyezhető el, vagy a talajhoz, illetve egy oszlophoz rögzíthető.
Függőkapu-konstrukciós példák
A rajzokat a természetes tájolásnak megfelelően elforgattuk. Az előnézet a középső oszlop méretéhez igazodik; kattintással megnyitható a teljes felbontású rajz az összes mérettel.

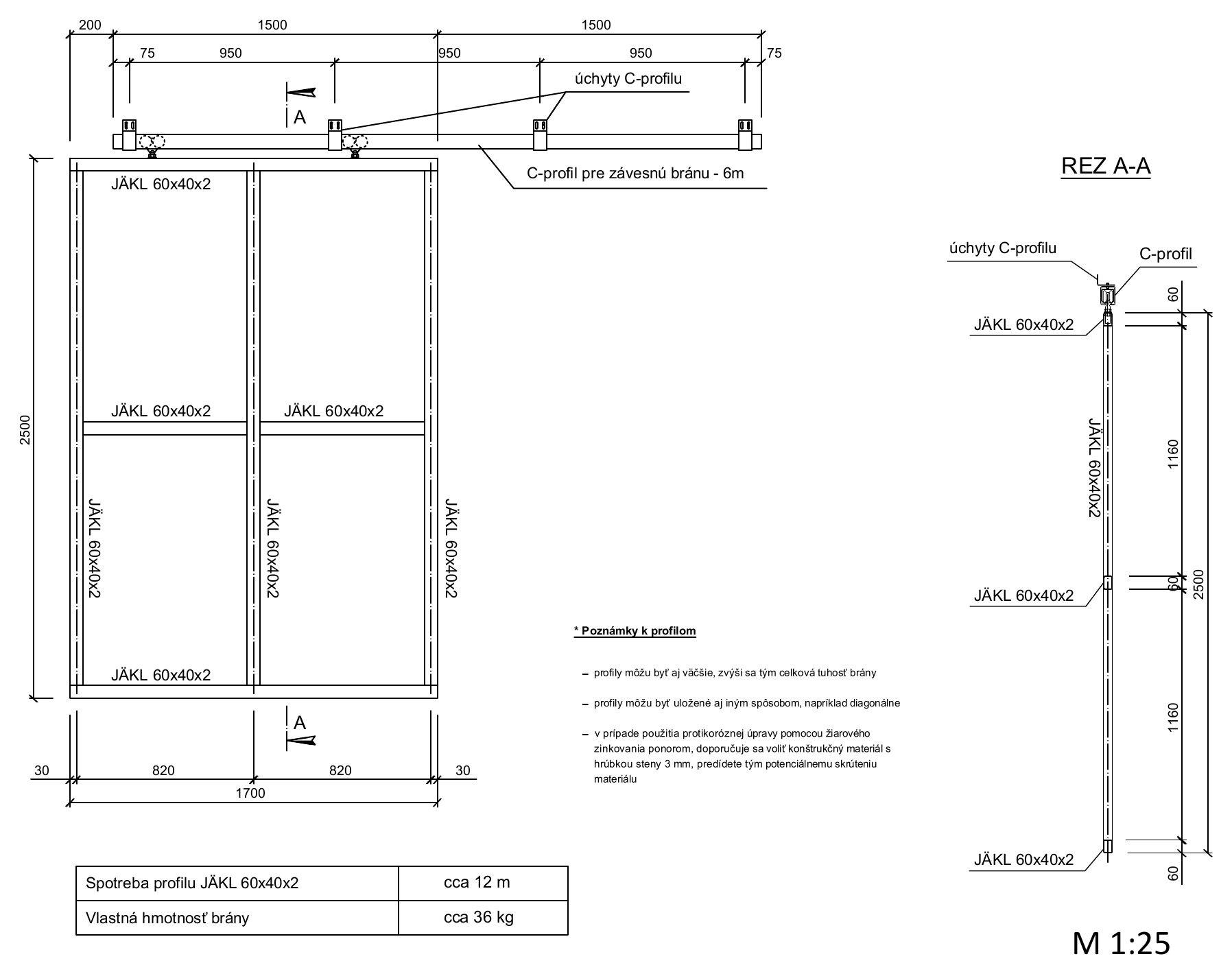

Függőkapu 1,5 × 2,5 m-es szabad nyílással
- Keret 1 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilfelhasználás kb. 12 m
- Saját tömeg kb. 36 kg

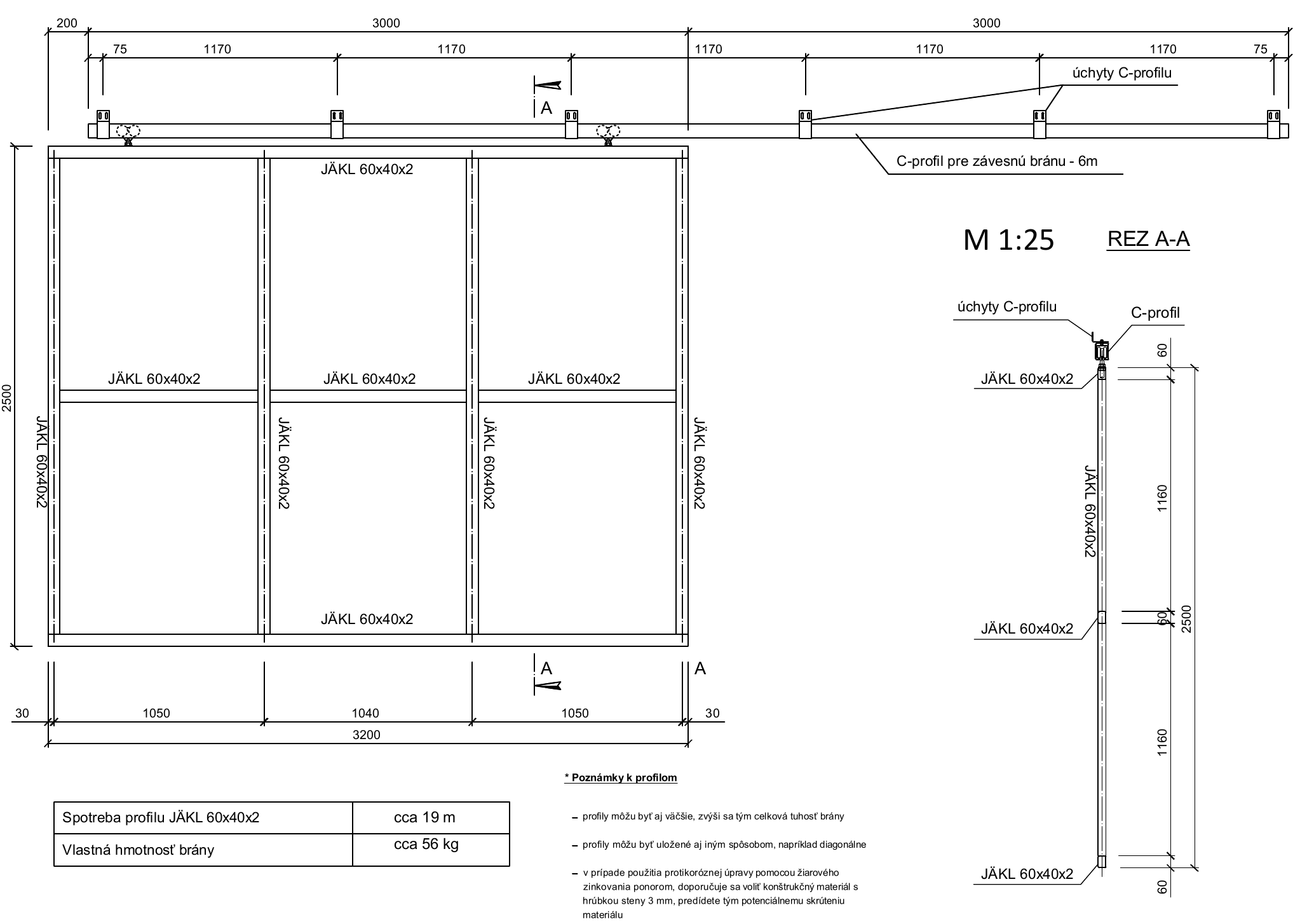

Függőkapu 3,0 × 2,5 m-es szabad nyílással
- Keret 3 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profil felhasználása kb. 19 m
- Saját tömeg kb. 56 kg

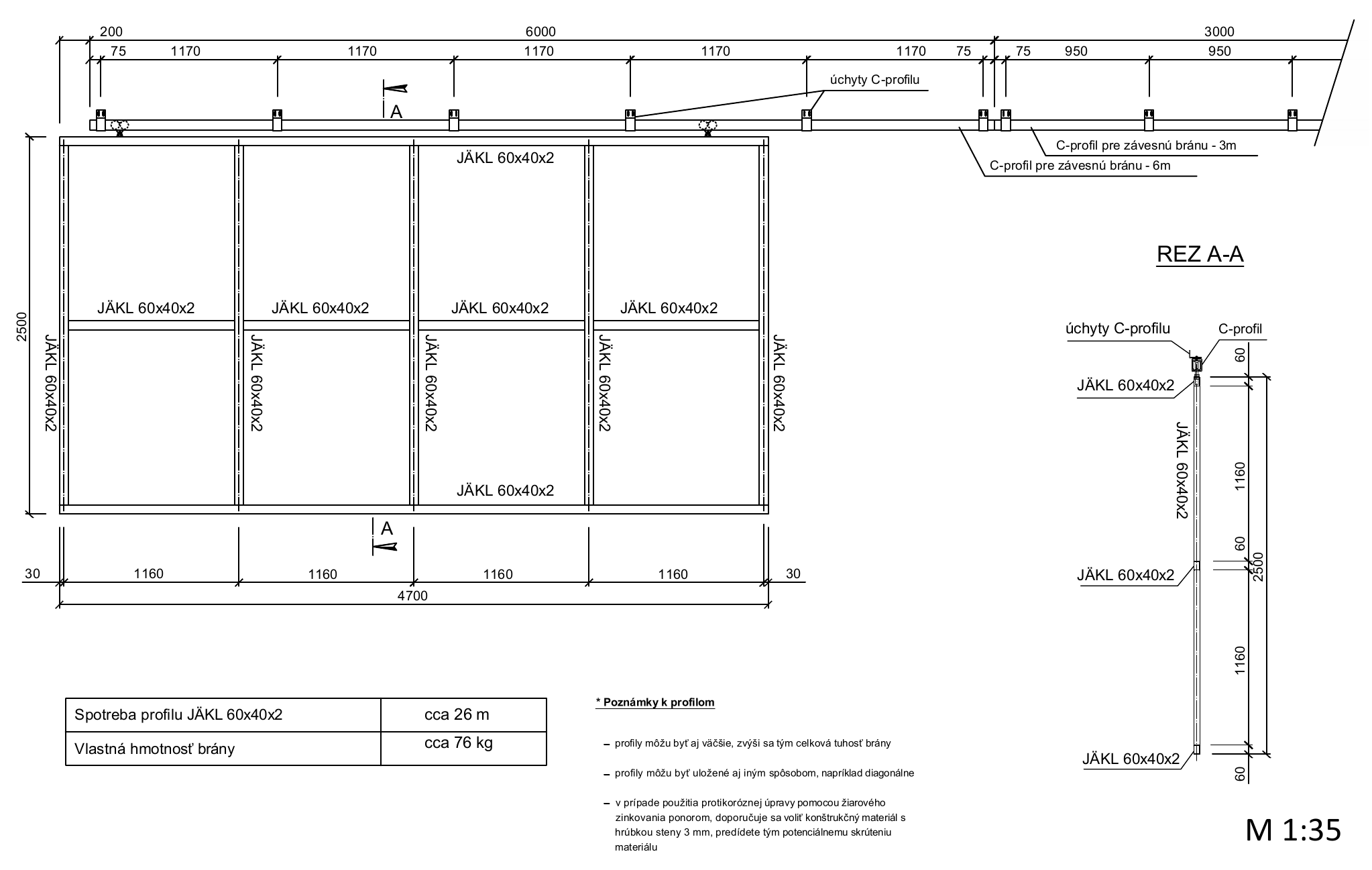

Függesztett kapu 4,5 × 2,5 m-es szabad nyílással
- Keret 4 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profil felhasználása kb. 26 m
- Saját tömeg kb. 76 kg

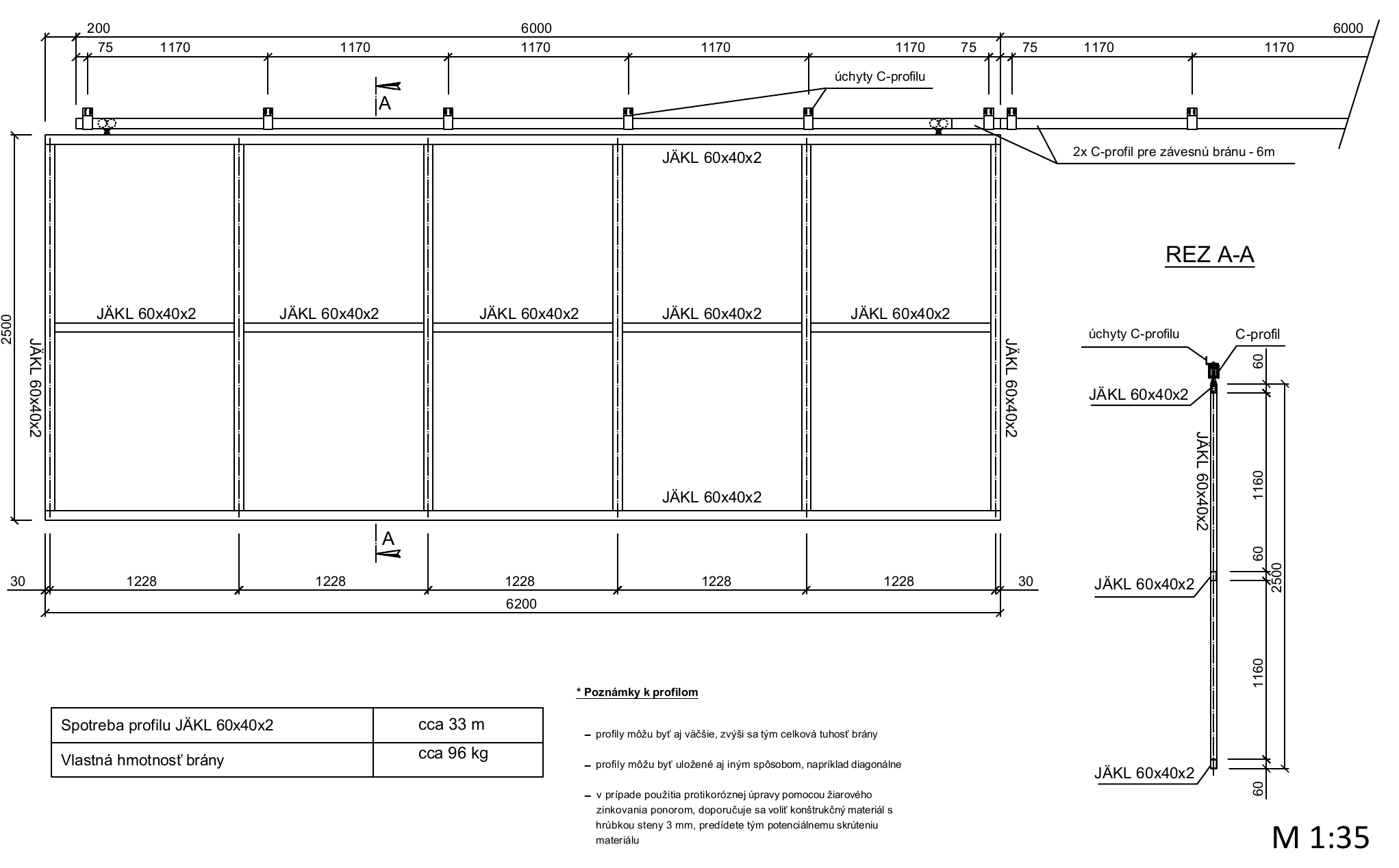

Függesztett kapu 6,0 × 2,5 m-es szabad nyílással
- Keret 6 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profil felhasználása kb. 33 m
- Saját tömeg kb. 96 kg
Megjegyzés a profilokhoz: A profilok lehetnek nagyobb méretűek vagy más elrendezésűek, például átlósan is beépíthetők. Tűzihorganyzásnál a kézikönyv 3 mm falvastagságú szerkezeti anyagot javasol a vetemedés kockázatának csökkentése érdekében. Más kialakítás esetén vékonyabb falú profil is alkalmazható, ha a műszaki értékelés alapján ez megfelel az adott kapu méreteinek, tömegének és merevségének.
A megadott méretek csupán példaként szolgálnak. A függesztett kapu más méretben is megtervezhető, és a szerkezet más méretű zártszelvényből is összehegeszthető. Egyedi méret vagy nehezebb kapubetét esetén javasoljuk, hogy az adott körülmények alapján ellenőrizzék a profil megfelelőségét, a görgők számát és a rögzítés módját.
Rendelés és tanácsadás
» Kérdezzen a műszaki megoldásról
Ha nem találta meg a keresett információt, vegye fel velünk a kapcsolatot . Segítünk kiválasztani a C-profilt, a rögzítőelemeket, a görgőket, az alsó vezetést és a függesztett kapuhoz szükséges kiegészítőket.
Az alábbi adatokra van szükségünk a megfelelő termékek kiválasztásához
- a nyílás szabad szélességére és magasságára,
- a teljes kapuszárny méreteire és a betéttel együtt becsült tömegére,
- fényképre vagy vázlatra arról a helyről, ahová a C-profilt rögzíteni fogják,
- arra vonatkozó információra, hogyan szeretné kialakítani az alsó vezetést.
Műszaki figyelmeztetés: A bemutatott példák tájékoztató jellegűek, és nem helyettesítik az adott teherhordó szerkezet, a rögzítés módja és a szerelési feltételek szakember általi értékelését.
Készítette: Ing. Ján Kubíček.
