Összecsukható függesztett kapu hangárhoz
Összecsukható függőkapurendszer megfelelő megoldást kínál olyan kapuhoz, ahol maximálisan ki kell használni a rendelkezésre álló helyet és a kapu zárószerkezete nem nyúlhat túl a bejárati nyíláson. Alkalmas hangárokhoz, gyártócsarnokokhoz és raktárakhoz, ahol szélesebb bejárati nyílásra van szükség.
Ennek a megoldásnak az az előnye, hogy nincs szükség a kapu eltolásához szükséges helyre. A hangárokhoz való összecsukható függőkapuk vízszintesen nyílnak, és oldalra hajlanak össze, így értékes helyet szabadítanak fel a kapu előtt és mögött.
A kapu tolószerkezetét a következők biztosítják: C-profil, pánttal ellátott függesztőkocsi a kapu felső részén. Az alsó vezetés növeli a stabilitást, az alsó vezetősínnel. A kettős pánt összeköti a kapu egyes szegmenseit. A fogantyú vagy a karos retesz megakadályozza a kapu kinyitását.
A tartós anyagok, valamint a kiváló minőségű függesztékek és csapágyak alacsony karbantartási igényt biztosítanak.

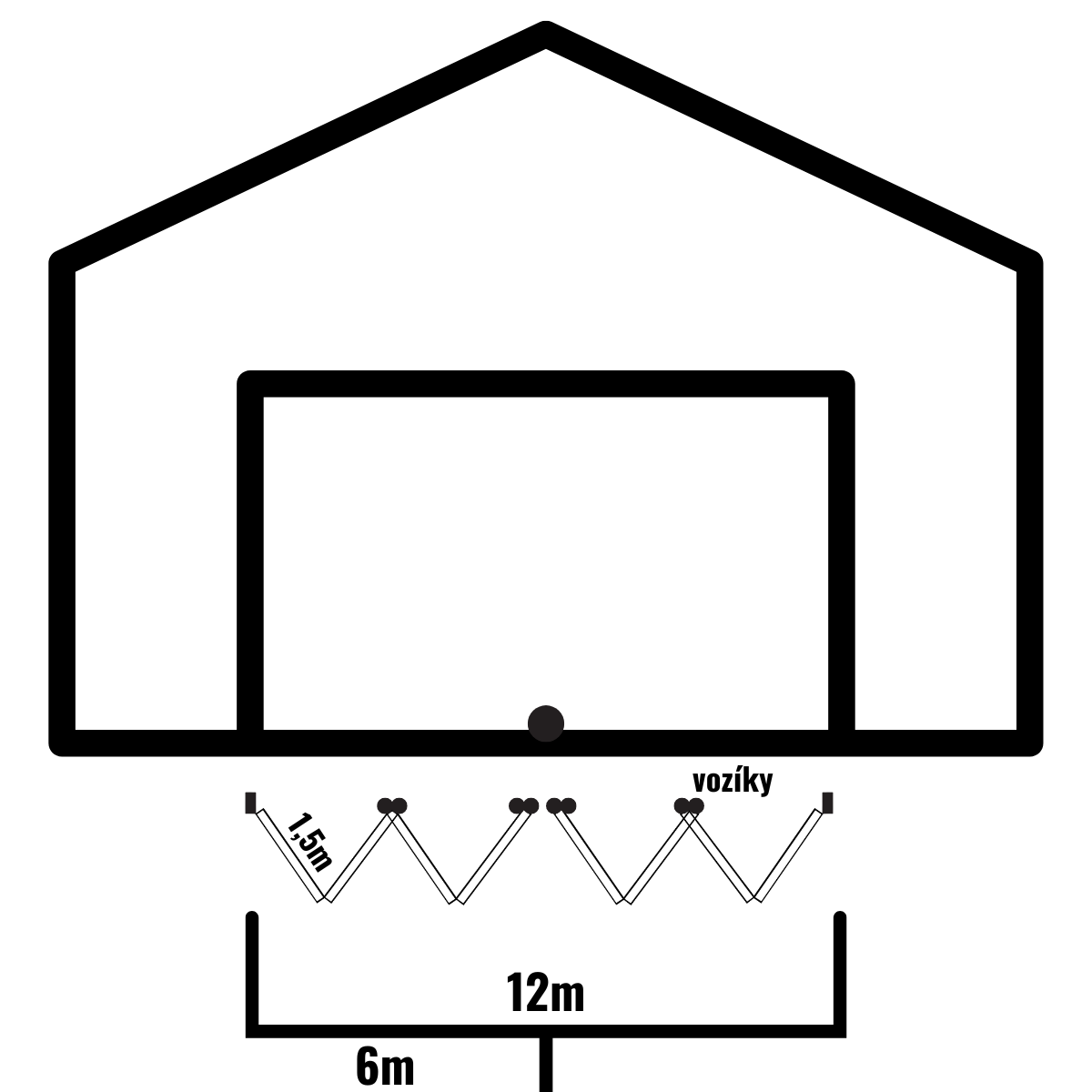

A szükséges darabszám jobb megértését szolgáló példa: egy hangár kapunyílása 12 m széles. A kapu két részből áll: egy jobb és egy bal oldaliból. Mindkét oldal 4 kapuszegmensből (a kapu kitöltésének 4 eleméből) áll, amelyek hossza 1,5 m.
A nyílás teljes hosszában C-profilt szerelünk fel a felső részre. Ebbe csúsztatjuk be a pánttal ellátott függesztőkocsit, amelyet a kapuszegmenshez rögzítünk. Összesen 4 kocsira van szükség: 2-re a jobb és 2-re a bal oldalhoz. A pántok száma a kapuszegmens magasságától, valamint az ajtók meglététől függ. Ne feledje azonban, hogy a függesztőkocsi pántot is tartalmaz.
Az alsó vezetőelemeket a kocsikkal azonos helyre szereljük fel; a szükséges darabszám is ugyanannyi, azaz 4 db: 2 a jobb és 2 a bal oldalhoz. Az alsó ütközőt a kapu közepére szereljük fel (1 db), ahol az alsó vezetőelem nekiütközik. Az alsó vezetőelem az alsó vezetősín hornyában mozog. Az alsó vezetősín a kapu teljes hosszában végigfut.
A fogantyút vagy a karos reteszt a kényelmes működtetéshez megfelelő magasságban kell elhelyezni. A függőleges vezetésű karos reteszt a felső és az alsó rúddal kombináljuk: felső rúddal és alsó rúddal. A fogantyú meghúzásakor a rudak kitolódnak, és így reteszelik az ajtót. Példánkban 2 darabra van szükség: 1-re a jobb és 1-re a bal oldalhoz.
Az alkatrészek a 73 × 61 × 3,5 mm-es C-profilú rendszerhez és a masszívabb 95 × 86 × 5 mm-es C-profilú rendszerhez vannak csoportosítva.
Készlet 6 m-es átjáróhoz való, két részből álló, összecsukható függesztett kapu készítéséhez, horganyzott
2 db 3 m-es profil, 2 db függesztő görgőkocsi, 2 db alsó vezető, 1 db alsó ütköző, 8 db dupla pánt, 2 db fogantyú, 2 db profilzáró kupak
Ft áfa nélkül 305 143,80 Ft áfával 387 532,63raktáron Részletek
CAIS C-profil 73x61x3,5 mm, csavarozáshoz furatokkal, Zn, STAGE SZ
Méret: 73x61mm. Falvastagság: 3,5mm.
Hosszúságok: 1, 3, 6m.
Ár 1 m-re
raktáron Részletek
CAIS 73x61x3,5mm-es C-profil furatokkal a felcsavarozáshoz, Fe, STAGE SB
Méret: 73x61mm. Falvastagság: 3,5mm.
Hosszúságok: 1, 3, 6m.
Ár 1 m-re
raktáron Részletek
Függesztett görgőkocsi pánttal összecsukható kapukhoz
Összecsukható ajtó készítéséhez
Ft áfa nélkül 26 855,40 Ft áfával 34 106,36raktáron Részletek
CAIS függőkapu-görgőkocsi 4 görgővel, 73x61x3,5mm-es SPEED C profilhoz
4 görgő. Zárt csapágyak. Fém kerekek. Horganyzott. A kocsi teherbírása: 480kg.
Ft áfa nélkül 8 521,50 Ft áfával 10 822,31raktáron Részletek
CAIS felső, állítható M16-os konzol, 73x61x3,5mm-es kocsihoz, GD180
Függesztett ajtók és kapuk kocsira történő rögzítéséhez.
Ft áfa nélkül 6 953,70 Ft áfával 8 831,20raktáron Részletek
CAIS 73x61 mm-es belső ütköző C-profilhoz, FINISH S
Belső ütköző 73x61mm-es C-profilhoz.
Ft áfa nélkül 2 453,10 Ft áfával 3 115,44raktáron Részletek
CAIS C-profil záróelem 73x61x3,5mm PILOT SN
C-profilhoz: 73x61x3,5
Ft áfa nélkül 1 193,40 Ft áfával 1 515,62raktáron Részletek
CAIS 73x61x3,5 DC 70 függesztett C-profil tartó
A 73x61x3,5 méretű C-profil függőleges rögzítéséhez.
Ft áfa nélkül 5 198,70 Ft áfával 6 602,35raktáron Részletek
CAIS profilok összekötésére szolgáló csatlakozó, 73x61x3,5mm, DF190
CAIS STAGE S profilok toldásához.
Ft áfa nélkül 14 121,90 Ft áfával 17 934,81raktáron Részletek
CAIS C-profil 95x86x5mm csavarozáshoz szükséges furatokkal, Fe, STAGE MB
Méret: 95x86mm. Falvastagság: 5mm.
Hosszúságok: 1, 2, 3, 4, 6m.
Ár 1 m-re
raktáron Részletek
CAIS C-profil 95x86x5mm csavarozáshoz szükséges furatokkal, Zn, STAGE MZ
Mérete: 95x86mm. Falvastagság: 5mm.
Hosszak: 1, 2, 3, 4, 6, 9m.
Ár 1 m-re
raktáron Részletek
CAIS C-profil 95x86x5mm, csavarozáshoz szükséges furatokkal, Zn, STAGE MZ 420 STRONG
Mérete: 95x86mm. Falvastagság: 5mm.
Hosszak: 2m, 3m, 6m.
2 m ára
3 napon belül Részletek
CAIS Függőkapu-kocsi 4 görgővel, 95x86x5mm-es SPEED CM profilhoz
4 görgő. Fedett csapágyak. Fém kerekek. Horganyzott. A kocsi teherbírása: 980kg.
Ft áfa nélkül 19 301,10 Ft áfával 24 512,40raktáron Részletek
CAIS Felső, állítható M20-as konzol 95x86x5mm-es kocsihoz, GD200
Függesztett ajtók és kapuk kocsira történő rögzítéséhez.
Ft áfa nélkül 12 417,60 Ft áfával 15 770,35raktáron Részletek
CAIS belső ütköző 95x86mm-es C-profilhoz, FINISH M
Belső ütköző 95x86mm-es C-profilhoz.
Ft áfa nélkül 3 474,90 Ft áfával 4 413,12raktáron Részletek
CAIS 95x86x5mm-es C-profil záróelem PILOT MN
C profilhoz: 95x86x5
Ft áfa nélkül 1 653,60 Ft áfával 2 100,07raktáron Részletek
CAIS DC 90 függesztőkonzol C-profilhoz 95x86x5
A 95x86x5 méretű C-profil függőleges rögzítéséhez.
Ft áfa nélkül 6 782,10 Ft áfával 8 613,27raktáron Részletek
CAIS profilösszekötő 95x86x5mm, DF240
CAIS STAGE M profilok toldásához.
Ft áfa nélkül 16 766,10 Ft áfával 21 292,953 napon belül Részletek
CAIS függőkapu-tartókonzol, 140 mm KHL 140
Függesztett kapu tartókonzolja, M16-os menetes szár, 140 mm hosszú.
Ft áfa nélkül 4 910,10 Ft áfával 6 235,83raktáron Részletek
CAIS függőkapu-felfogató tartó, 180mm KHL 180
Függőkapu-tartókonzol, M16-os menetes szár, 180 mm hosszú.
Ft áfa nélkül 6 567,60 Ft áfával 8 340,854 napon belül Részletek
Alumínium pánt összecsukható kapukhoz
Harmonikaajtó készítéséhez
Ft áfa nélkül 15 381,60 Ft áfával 19 534,63raktáron Részletek
Rozsdamentes kapupánt, hossz: 60 mm, AISI 316
Teherbírás: 50 kg.
Ft áfa nélkül 2 975,70 Ft áfával 3 779,14raktáron Részletek
Alsó vezetőcsap csapággyal, összecsukható kapukhoz
Összecsukható függőkapuk készítéséhez.
Ft áfa nélkül 14 328,60 Ft áfával 18 197,32raktáron Részletek
Alsó középső ütköző függesztett összecsukható kapuhoz
Összecsukható ajtórendszerhez
Ft áfa nélkül 10 342,80 Ft áfával 13 135,36Akár 3 hét Részletek
Alsó vezetősín függő- és harmonikakapukhoz
83x51mm.
Hossz: 3m, 6m
raktáron Részletek
CAIS Karos kapuzáró 10x30-as rúdhoz, KL 70
Függőleges mozgású kilincs 10x30-as rúdhoz. Bal / jobb oldal
Ft áfa nélkül 19 597,50 Ft áfával 24 888,83raktáron Részletek
Készlet 6 m-es nyílásba való, kétszárnyú, összecsukható függőkapu készítéséhez
2x 3 m-es profil, 2x függesztőkocsi, 2x alsó vezető, 1x alsó ütköző, 8x dupla pánt, 2x fogantyú.
Ft áfa nélkül 321 656,40 Ft áfával 408 503,63raktáron Részletek
Függesztőprofil 60x66x2,5mm, horganyzott
Hossz: 3 m, 6 m.
Ft áfa nélkül 25 014,60 Ft áfával 31 768,54raktáron Részletek
