A(z) NICE EPSB – Era Photocell Slim – BlueBUS bekötésű fotocellák (1 pár) termék leírása
Teljesen kompatibilis utód NICE MOFB fotocellák keskeny SLIM kivitelben.
Kültéri biztonsági fotocellák NICE EPSB (műszaki specifikáció) a kapunyílás szélességében egymással szemben, illetve bármely olyan szakaszon kell felszerelni, ahol fennáll annak a veszélye, hogy a kapu akadálynak ütközik. Infravörös sugarat bocsátanak ki az optikai tengely mentén, és annak megszakadásakor jelet küldenek a kapunak a működés leállítására. Kizárólag olyan készülékekkel használhatók, amelyek támogatják a NICE BlueBUS.
NICE EPSB fotocellák felszerelése

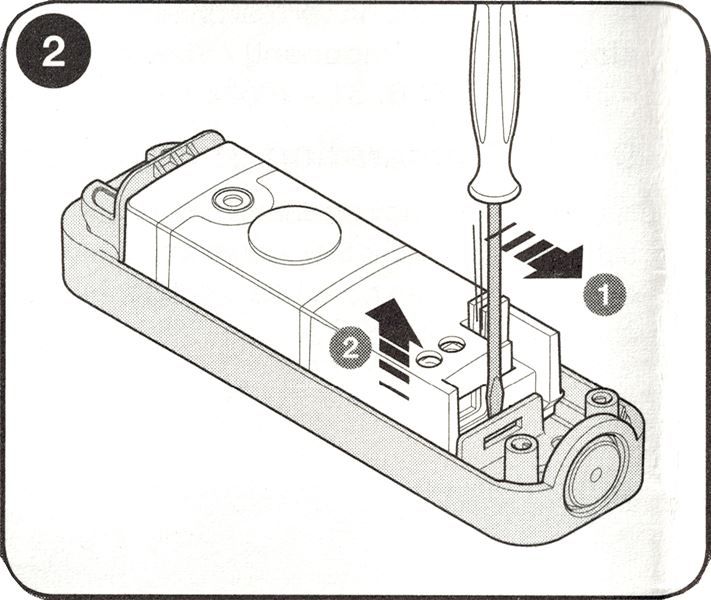

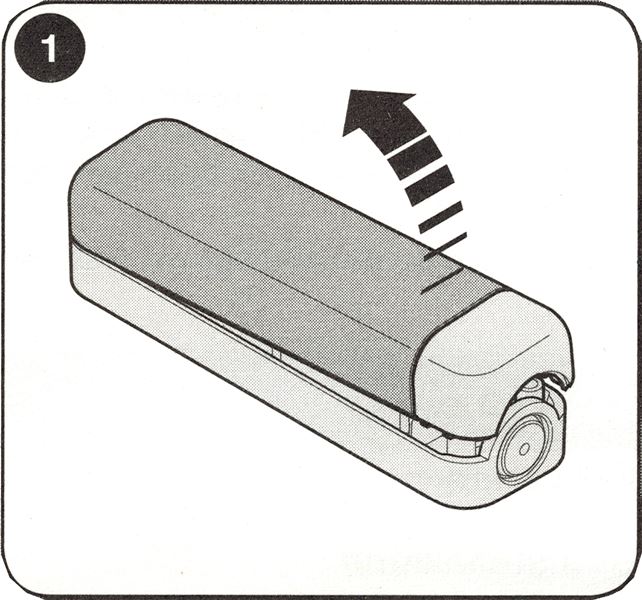

| 1. Nyissa ki a fotocellát | 2. Az ábrán látható nyilak irányában húzza ki az elektronikát |
|---|---|
 |
 |

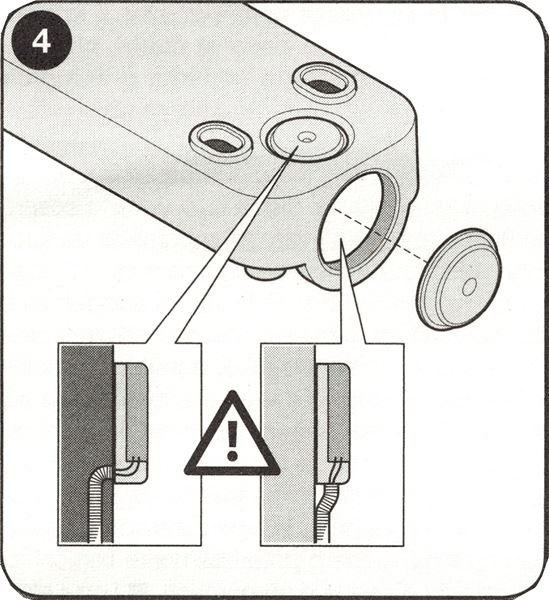

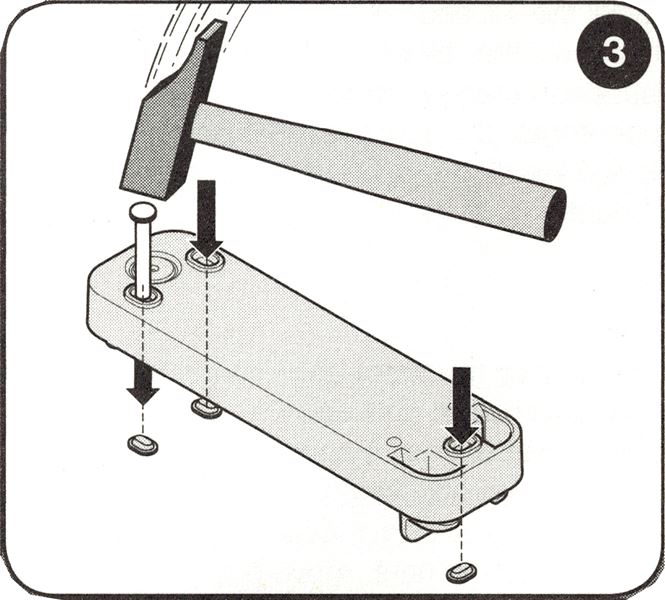

| 3. Üsse ki a felszereléshez szükséges furatokat | 4. Üsse ki a kábelezéshez szükséges átvezetőnyílást |
 |
 |
| 5. Tekintse meg a példaként bemutatott elrendezéseket, hogy megtudja, hogyan helyezze el a fotocellákat a felszerelés helyén. | 6. A fotocellák felszerelés helyén történő elhelyezésének megfelelően állítsa be a címzést meghatározó áthidalókat a táblázat szerint. |
|
 |

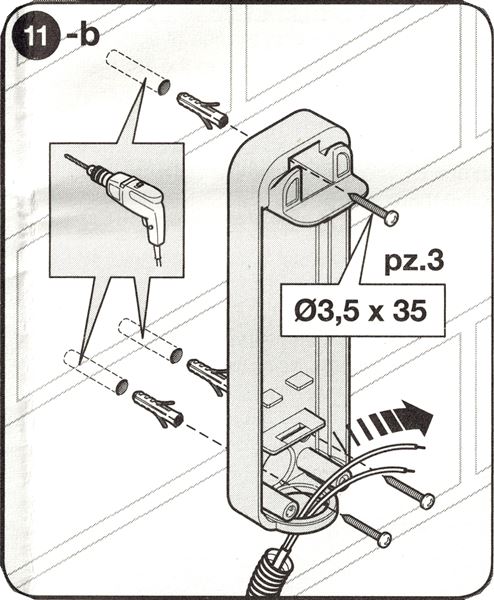

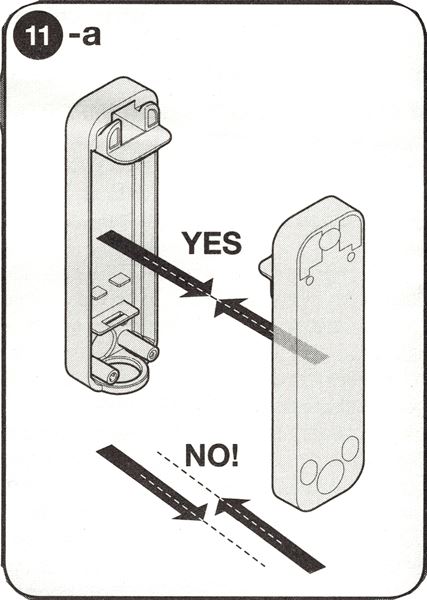

| 7. A fotocellákat egymással szemben, merőlegesen helyezze el | 8. Rögzítse a fotocellák házát a falra vagy az oszlopra |
 |
 |

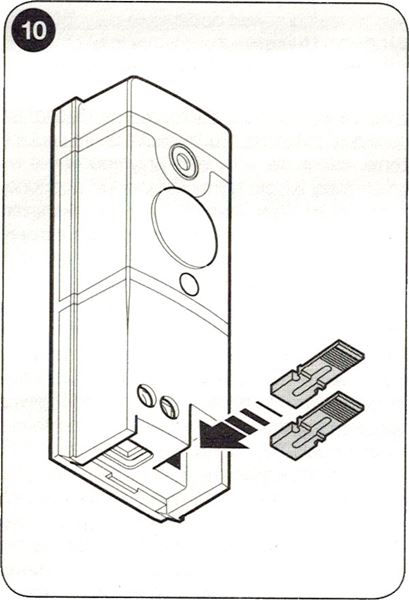

| 9. Csatlakoztassa a fotocellák vezetékeit (előtte természetesen kapcsolja le az áramellátást) | 10. Helyezze a csatlakoztatott elektronikát a fotocellák házába, majd kapcsolja vissza az áramellátást. Végezze el a csatlakoztatott eszközök felismerési folyamatát a meghajtás vezérlőegységén. |
 |
 |

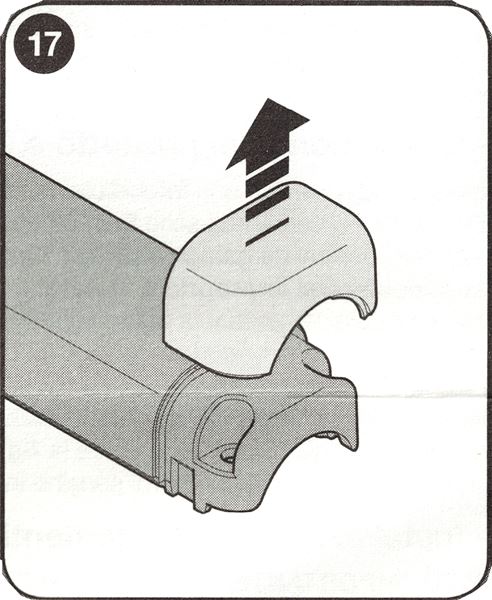

| 11. Ellenőrizze a fotocellák működését. Ha bármilyen problémába ütközik, kövesse a hibakeresési útmutatóban leírtakat | 12. Távolítsa el a fotocellaház fedelének takaródugóját |
 |
 |

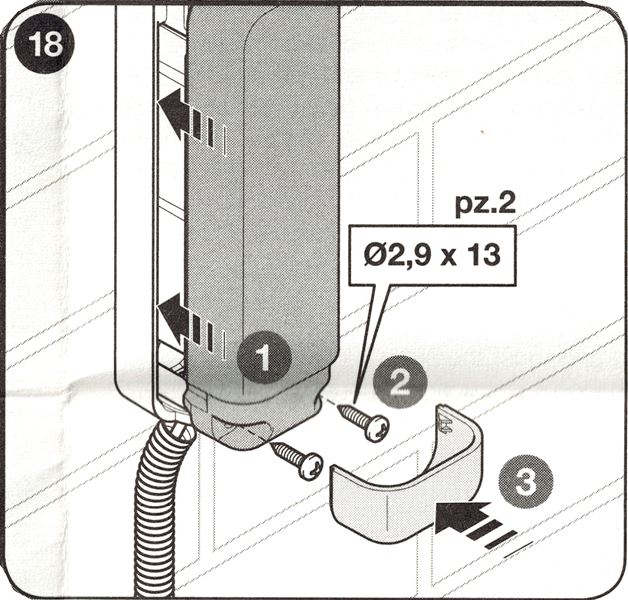

| 13. Helyezze fel a fotocellák fedelét, húzza meg a csavarokat, majd tegye vissza a takaródugót | |
 |
Több fotocellapár csatlakoztatása NICE EPSB a NICE BlueBUS

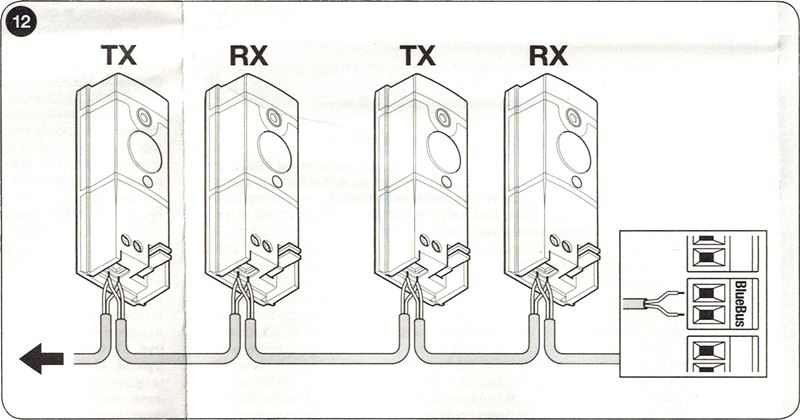

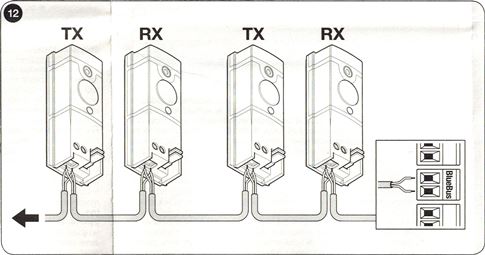

Helyezze el a fotocellákat a kapu, illetve a kapuszárnyak környezetében az alábbiak szerint: példaként bemutatott elrendezések a teljes bekötéshez, és állítsa be az áthidalókat a áthidaló-beállítási táblázat szerint NICE EPSB kapumeghajtásánál. A közel egymáshoz elhelyezett párok közötti interferencia elkerülése érdekében az alábbi példaként bemutatott elrendezéseknek megfelelően tartsa be az adók TX és a vevők RX tájolását. A fotocellákat az ábra szerint párhuzamosan csatlakoztassa (a polaritást nem kell betartani):

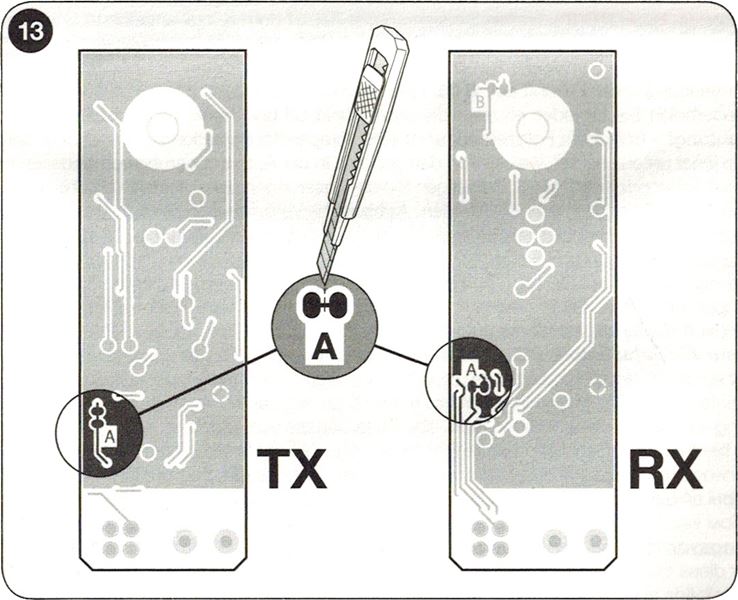

Ha azt szeretné, hogy a fotocellák kapunyitóként működjenek (lásd FA1 és FA2 a példaként bemutatott elrendezésekben), azaz amikor járművel az optikai tengelyeik közé hajt, hogy kinyissák a kaput, meg kell szakítani az összeköttetést A az adón TX és a vevőn RX, lásd az ábrát:
Több NICE fotocellapár teljes bekötésének példaként bemutatott elrendezései EPSB meghajtásához
1. Egyszárnyú tolókapu
2. Két szinkronizált, egymással szemben nyíló tolókapu
3. Szárnyas kapu
4. Szekcionált garázskapu
5. Billenő garázskapu
NICE fotocellák áthidalóinak táblázata EPSB a kapumozgatóé
|
Több fotocellapár csatlakoztatása a rendszerhez BlueBUS különböző áthidaló-kombinációk beállításával történik; minden csatlakoztatott párhoz egyedi kombinációt kell beállítani. Ügyeljen arra, hogy egy BlueBUS-adathálózaton belül ne legyen két azonos kombinációjú pár. Egy fotocellapáron belül az adón (TX) és a vevőn (RX) ugyanazt az áthidaló-beállítást kell alkalmazni. Ha az adott áthidalótípushoz legfeljebb egy áthidaló szükséges, a fel nem használt áthidalókat mindig tegye el későbbi használatra. |
| A fotocellapár jelölése | Áthidaló-kombináció |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ha bármilyen okból ki kell cserélni egy fotocellát, elegendő az eredetivel megegyező áthidalót beállítani rajta és nem kell elvégezni a készülékek felismerési folyamatát.
A NICE EPSB fotocellák működésének ellenőrzése és bekötési hibák elhárítása EPSB
|

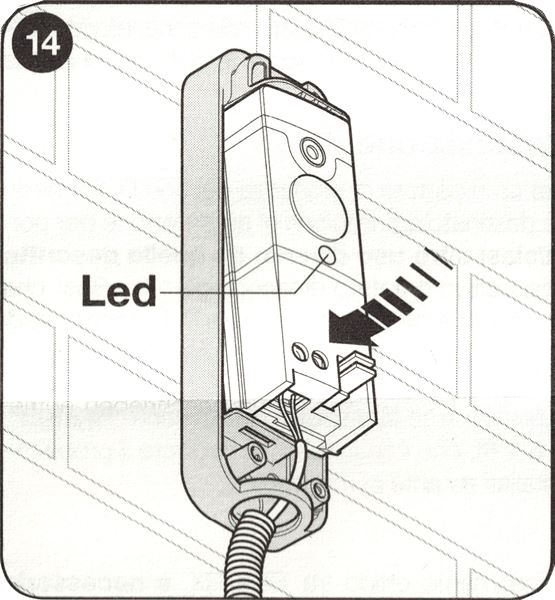

Az eszközök felismerése után ellenőrizze, hogy az adón (TX) és a vevőn (RX) lévő LED villog-e. A LED villogása alapján a következő esetek fordulhatnak elő: |
| „L” LED | Állapot | Teendő |
|---|---|---|
| Nem világít | A fotocella nem kap tápellátást, vagy meghibásodott. | Ellenőrizze, hogy a fotocella bemenetein a feszültség körülbelül 8-12V-e. Ha a feszültség megfelelő, valószínűleg a fotocellák hibásak. |
| 3 gyors villanás, majd egy másodperces szünet | A vezérlőegység nem ismerte fel az eszközt. | Futtassa le újra a felismerést a vezérlőegységen. Győződjön meg arról, hogy minden fotocellapárhoz a áthidalókkal egyedi cím van rendelve. |
| Nagyon lassú villogás | Az adó (TX) szabályosan sugároz A vevő (RX) kiváló jelet fogad |
Normál működés |
| Lassú villogás | A vevő (RX) jó jelet fogad | Normál működés |
| Gyors villogás | A vevő (RX) gyenge jelet fogad | Normál működés. Ennek ellenére érdemes ellenőrizni az adó (TX) és a vevő (RX) beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Nagyon gyors villogás | A vevő (RX) nagyon gyenge jelet fogad | A működés még normális, de már a határérték közelében van. Érdemes ellenőrizni az adó (TX) és a vevő (RX) beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Folyamatosan világít | A vevő (RX) nem fogad jelet | Ellenőrizze, hogy a TX LED-je lassan villog-e. Ellenőrizze, hogy nincs-e akadály az adó (TX) és a vevő (RX) közötti optikai tengelyen. Ellenőrizze a TX és az RX beállítását. |
A NICE EPSB fotocellák műszaki adatai EPSB
| Terméktípus | Az EN 12453 szabvány szerinti, D típusú automata szárnyas kapukhoz, tolókapukhoz és garázskapukhoz való érzékelő, amely egy adóból TX és egy vevőből RX. |
|---|---|
| Technológia | Közvetlen optikai TX-RX adatátvitel modulált infravörös fénysugárral. |
| Tápellátás/kimenet | Az eszköz kizárólag NICE interfészt támogató adathálózathoz csatlakoztatható. BlueBUS, amelyről elektromos feszültséget kap, és kimeneti jelet küld. |
| Teljesítményfelvétel | 1 BlueBUS egység |
| Érzékelési képesség | Az 50 mm-nél nagyobb, átlátszatlan tárgyak, amelyek a TX adó és az RX vevő közötti optikai tengelyen 1,6 m/s-nál lassabban haladnak át. |
| A TX adó sugárzási szöge | 20° +-25% |
| Az RX vevő vételi szöge | 8° +-25% |
| Normál (használható) hatótávolság | 15 m (kedvezőtlen időjárási körülmények között, például ködben, esőben, porban stb. a felére csökkenhet) |
| Maximális hatótávolság | 30 m |
| Címzés | 7 pár védelmi funkcióval és 2 pár „Nyitás” parancsfunkcióval |
| Használható savas, sós vagy fokozott robbanásveszélyű környezetben | Nem |
| Szerelés | Függőleges falra szerelés; a BlueBUS rendszer egy ágához tartozó kábelezés maximális hossza 50 m. |
| Védettségi osztály | IP44 |
| Üzemi hőmérséklet | -20°C és 55°C között |
| Méretek (sz×m×mé) | 29x105x35mm (egy fotocella) |
| Tömeg | 118g (a fotocellák együtt) |
A fotocellák bekötése NICE EPSB meghajtással NICE Robus 400, 600, 1000

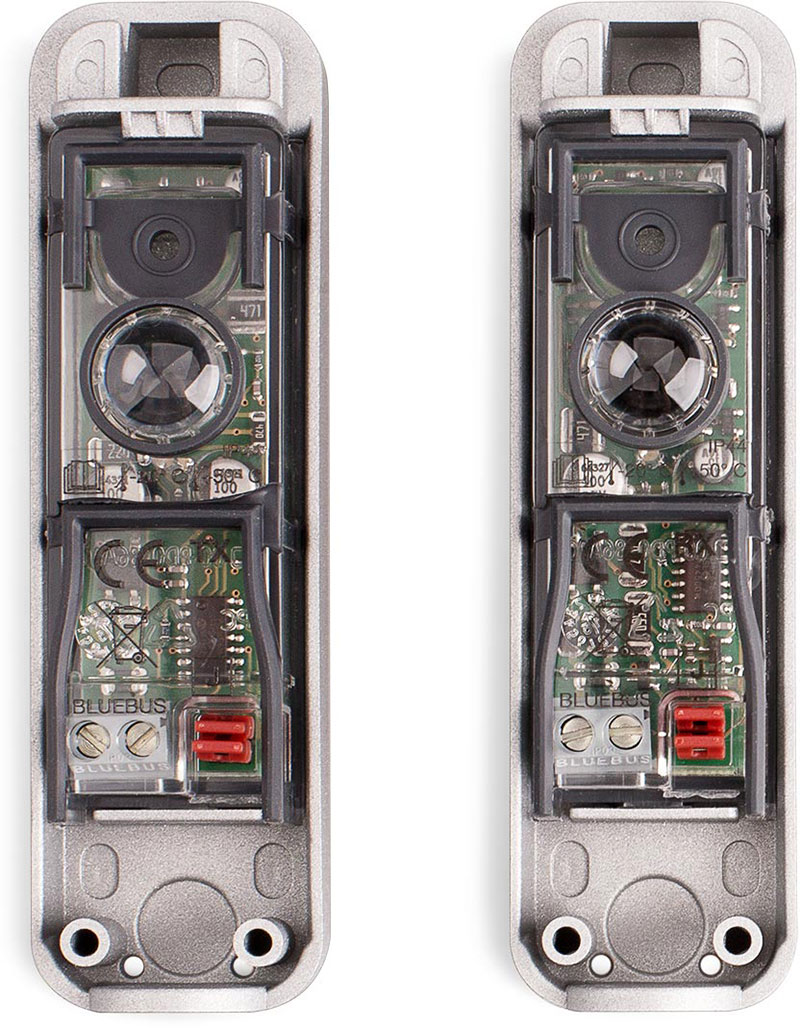

A fotocellák belseje NICE EPSB kapumeghajtásokhoz
