NICE MOFB – Moon fotocellák BlueBUS bekötéssel, (1 pár)
| A termék elérhetősége: | nem elérhető | Szívesen segítünk a megfelelő csere kiválasztásában. Nyugodtan lépjen velünk kapcsolatba. |
|---|
A(z) NICE MOFB – Moon fotocellák BlueBUS bekötéssel, (1 pár) termék leírása
A NICE MOFB fotocellákat már nem gyártják. Utódjuk a NICE EPMB, amelynek belső elektronikája megegyezik az elődjével (nem kell a teljes fotocellát kicserélni, elegendő az új fotocellák elektronikáját áttenni a régiekbe).
A NICE MOFB modellel kompatibilis további fotocellák dizájnváltozatai a NICE EPSB és NICE EPLB.
Pótfedelek is vásárolhatók a fotocellákhoz: NICE-ND-PRB-MOFB
Kültéri biztonsági fotocellák NICE MOFB (műszaki adatok) a kapu áthaladási szélességében egymással szemben, vagy bármely olyan szakaszon kell felszerelni, ahol fennáll annak a veszélye, hogy a kapu akadálynak ütközik. Az optikai tengelyen infravörös sugarat bocsátanak ki, amelynek megszakadásakor jelet küldenek a kapunak a mozgás leállítására. Csak olyan eszközökkel használhatók, amelyek támogatják a NICE BlueBUS.
Két szinkronizált egységből állnak: az adóból (TX) és a vevőből (RX).
A NICE MOFB fotocellák felszerelése

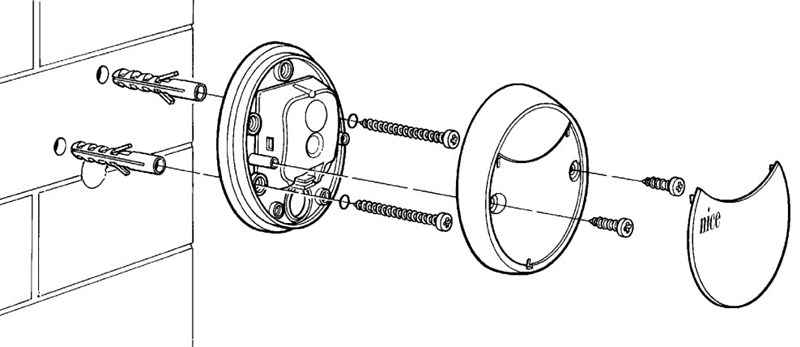

1. A fotocellákat falra, pillérre vagy bármilyen más felületre (felületre szerelve) kell felszerelni, egymással szemben, azonos magasságban és egy tengelybe igazítva. A könnyű központosítás érdekében ügyeljen arra, hogy a szerelési felület sík legyen:
2. Ezután csatlakoztassa a fotocellákat a meghajtóhoz vagy a vezérlőegységhez mellékelt kapcsolási rajz szerint (lásd a NICE Robus 400, 600, 1000 kapcsolási rajzát – vezérlőegység RBA3).
3. Végezze el a csatlakoztatott eszközök felismerési fázisát (ezt a fázist minden olyan meghajtó vagy vezérlőegység támogatja, amely BlueBUS).
4. A helyes csatlakoztatás ellenőrzéséhez olvassa el a Működés ellenőrzése és hibakeresés, fejezetet, vagy olvasson tovább a több fotocellapár csatlakoztatásáról:
Több fotocellapár csatlakoztatása NICE MOFB a NICE BlueBUS

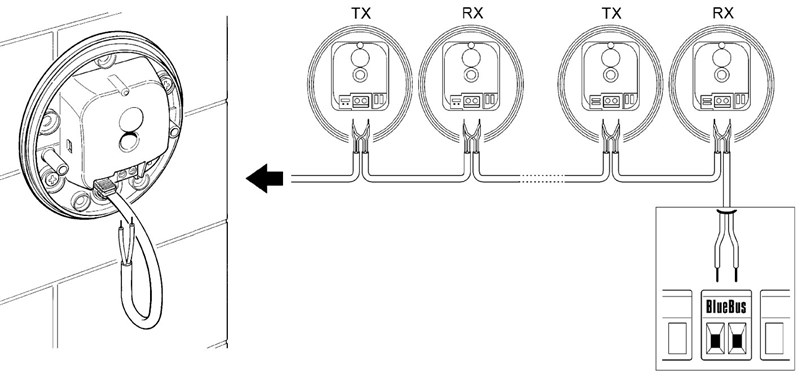

A fotocellákat a kapu vagy kapuszárny körül a teljes bekötés példáinak megfelelően helyezze el, az áthidalókat pedig a áthidaló-beállítási táblázat alapján állítsa be a NICE MOFB kapumeghajtóján. Az egymáshoz közel elhelyezett fotocellapárok közötti interferencia elkerülése érdekében az alábbi példaként bemutatott elrendezések szerint ügyeljen a TX adók és az RX vevők helyes tájolására. A fotocellákat az ábra szerint párhuzamosan csatlakoztassa (a polaritást nem szükséges betartani):

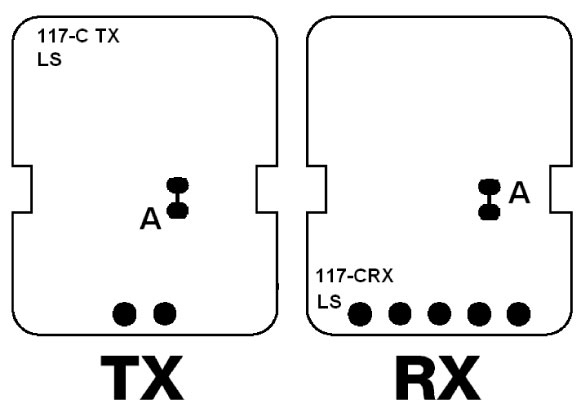

Ha azt szeretné, hogy a fotocellák kapunyitóként működjenek (lásd FA1 és FA2 a példaként bemutatott elrendezéseknél), vagyis a járművel az optikai tengelyük közé hajtva nyissák ki a kaput, meg kell szakítani az A csatlakozást az adón TX és a vevőn RX is, lásd az ábrát:

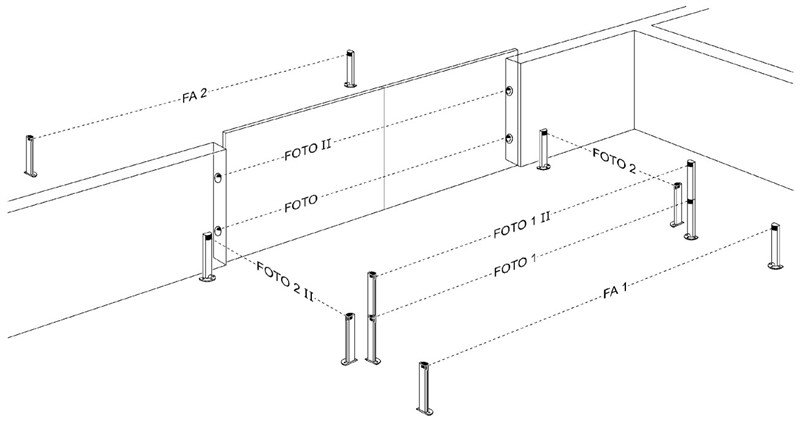

A NICE MOFB kapumeghajtó több fotocellapárjának teljes bekötését bemutató elrendezések

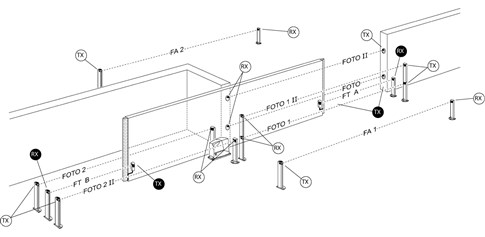

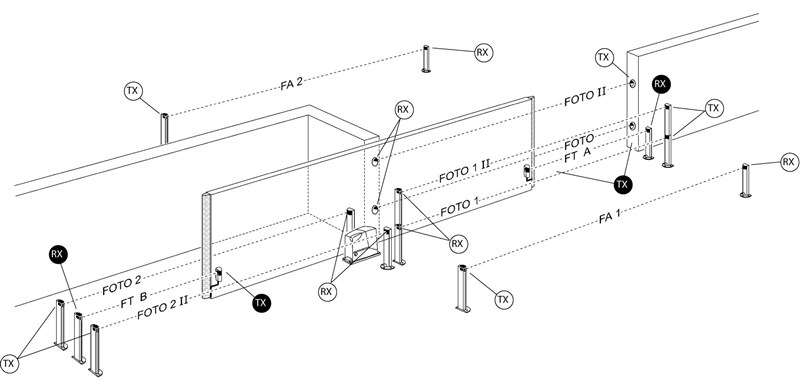

1. Egyszárnyú tolókapu

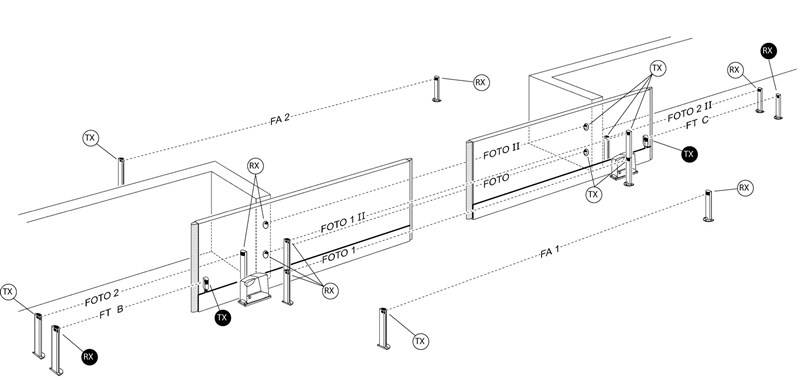

2. Két, egymással szemben mozgó, szinkronizált tolókapu
3. Szárnyas kapu

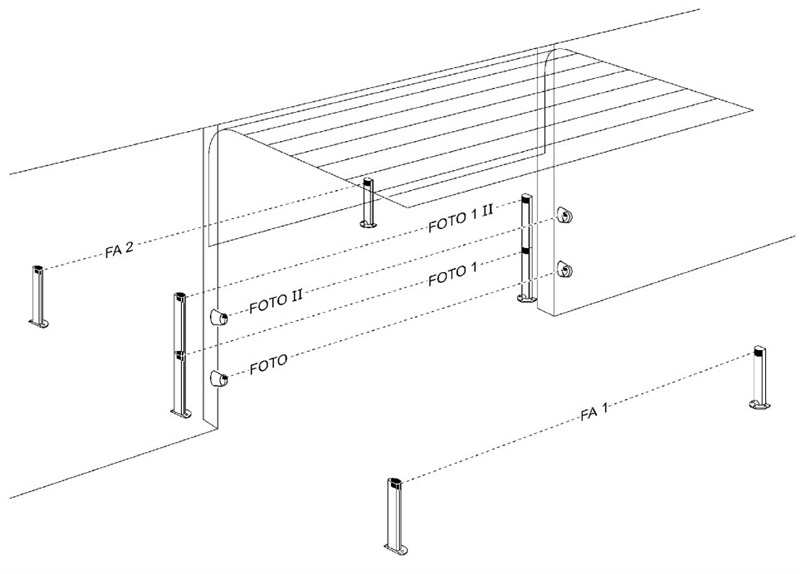

4. Szekcionált garázskapu

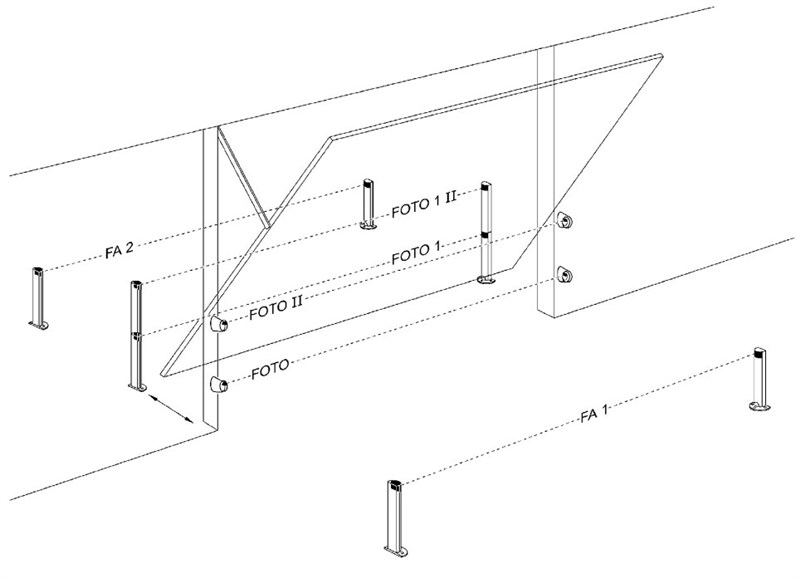

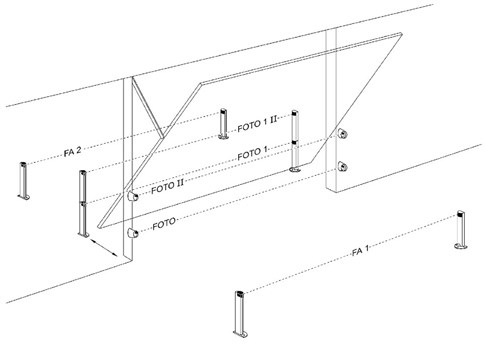

5. Billenő garázskapu
A NICE MOFB kapumeghajtó fotocelláinak áthidaló-beállítási táblázata
 |

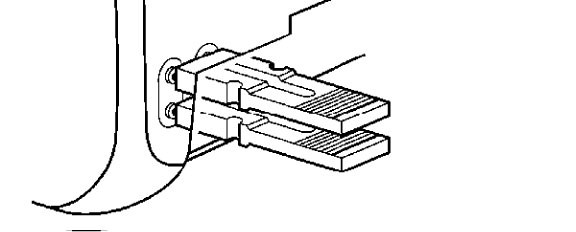

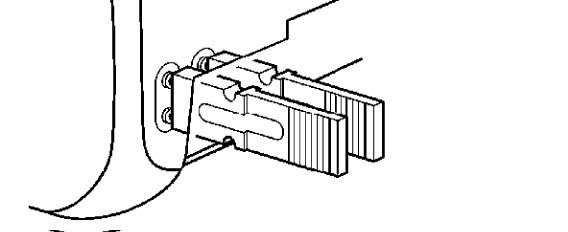

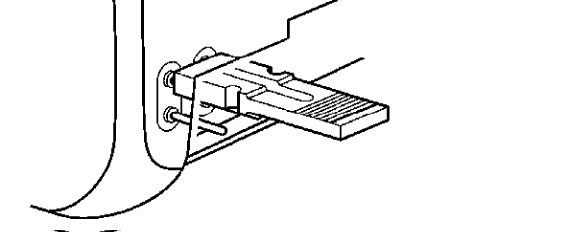

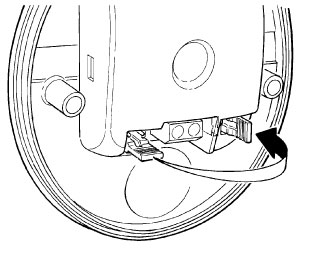

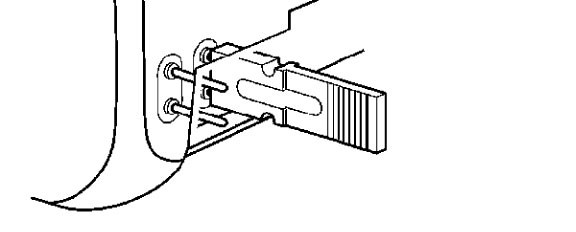

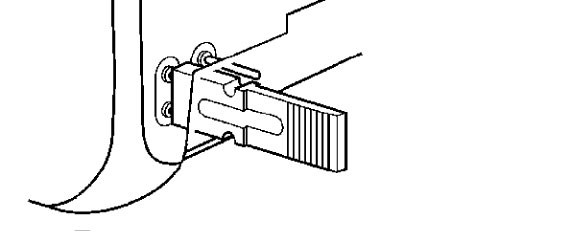

Több fotocellapár csatlakoztatása a BlueBUS rendszerhez különböző áthidaló-kombinációk beállításával történik; minden csatlakoztatott párhoz egyedi áthidaló-kombinációt kell megadni. Ügyeljen arra, hogy egy BlueBUS-adathálózaton belül ne legyen két azonos áthidaló-kombinációval beállított pár. Egy fotocellapáron belül az adón (TX) és a vevőn (RX) azonos értékre kell beállítani az áthidalót. Ha az adott áthidaló-beállítás csak egy áthidalót használ, a másikat mindig helyezze az üres rekeszbe, ahogy a bal oldali ábrán látható. |
| A fotocellapár jelölése | Áthidalás áthidaló-kombinációval |
|---|---|

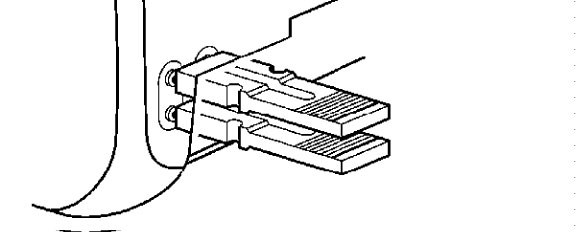

| FOTO |  |
| FOTO II |  |

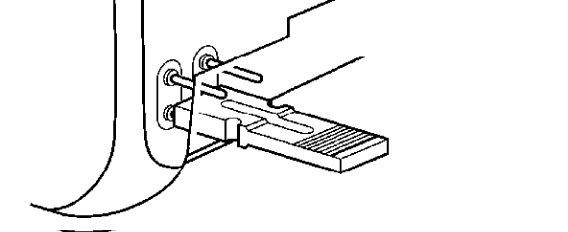

| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |

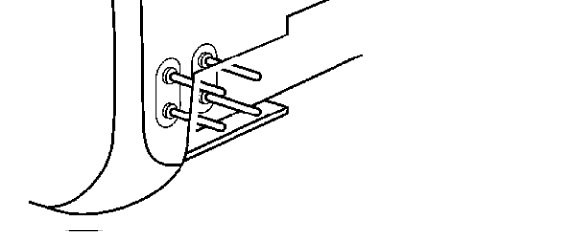

| FOTO 3 |  |
|

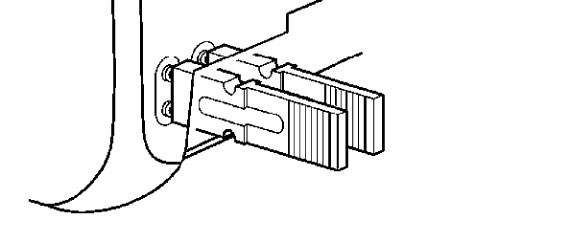

FA1 |
 |
|
FA2 |
 |
Ha bármilyen okból ki kell cserélni egy fotocellát, elegendő, ha ugyanazt az áthidalót állítja be rajta, mint az eredetinél, és nem szükséges elvégezni az eszközök kiértékelési fázisát.
A NICE MOFB fotocellák működésének ellenőrzése és bekötési hibáinak elhárítása
 |

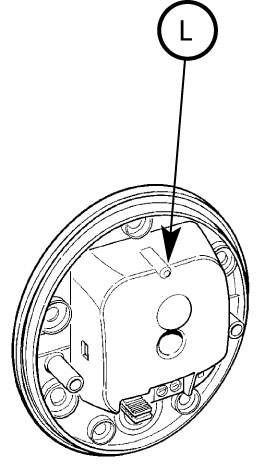

A meghajtás eszközkiértékelési fázisa után ellenőrizze, hogy a TX adón és az RX vevőn is villog-e a LED. A LED villogása alapján a következő helyzetek fordulhatnak elő: |
| „L” LED | Állapot | Teendő |
|---|---|---|
| Nem világít | A fotocella nem kap tápellátást, vagy meghibásodott. | Ellenőrizze, hogy a fotocellák bemenetein a feszültség körülbelül 8-12V-e. Ha a feszültség megfelelő, akkor valószínűleg meghibásodtak a fotocellák. |
| 3 gyors villanás, majd egy másodperces szünet | A meghajtás vezérlőegysége nem értékelte ki az eszközt. | Ismételje meg a kiértékelési fázist a vezérlőegységen. Győződjön meg arról, hogy minden fotocellapárhoz az átkötésekkel egyedi cím van rendelve. |
| Nagyon lassú villogás | A TX adó rendszeresen jelet küld Az RX vevő kiváló jelet fogad |
Normál működés |
| Lassú villogás | Az RX vevő jó jelet fogad | Normál működés |
| Gyors villogás | Az RX vevő gyenge jelet fogad | Normál működés. Érdemes azonban ellenőrizni a TX adó és az RX vevő beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Nagyon gyors villogás | Az RX vevő nagyon gyenge jelet fogad | Még normális működés, de már a határon. Érdemes ellenőrizni a TX adó és az RX vevő beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Világít | Az RX vevő nem fogad jelet | Ellenőrizze, hogy a TX LED-je lassan villog-e. Ellenőrizze, hogy nincs-e akadály a TX adó és az RX vevő közötti optikai tengelyen. Ellenőrizze a TX és az RX beállítását. |
A NICE MOFB fotocellák műszaki adatai
| Terméktípus | Az EN 12453 szabvány szerinti, D típusú automata szárnyas és tolókapukhoz, valamint garázskapukhoz való érzékelő, amely egy adóból TX és egy vevőből RX. |
|---|---|
| Technológia | Közvetlen TX-RX optikai kapcsolat modulált infravörös sugárral. |
| Tápellátás/kimenet | Az eszköz kizárólag olyan adatbuszhoz csatlakoztatható, amely támogatja a NICE BlueBUS, amelyről elektromos tápfeszültséget kap, és kimeneti jelet küld. |
| Áramfelvétel | 1 BlueBUS egység |
| Érzékelési képesség | Az optikai tengelyen 1,6 m/s-nál kisebb sebességgel áthaladó, 50 mm-nél nagyobb átlátszatlan tárgyak érzékelése a TX adó és az RX vevő között. |
| A TX adó sugárzási szöge | 20° +-25% |
| Az RX vevő vételi szöge | Körülbelül 20° |
| Normál hatótávolság | 15 m, a TX adó és az RX vevő tengelyének legfeljebb +-5%-os eltérése mellett, kedvezőtlen időjárási körülmények között is |
| Maximális hatótávolság | 30 m, a TX adó és az RX vevő tengelyének legfeljebb +-5%-os eltérése mellett, kiváló időjárási körülmények között |
| Címzés | 7 pár védelmi funkcióval és 2 pár „Nyitás” parancsfunkcióval |
| Használat savas, sós vagy fokozott robbanásveszélyű környezetben | Nem |
| Felszerelés | Függőleges falra szerelés |
| Védettségi fokozat | IP55 |
| Üzemi hőmérséklet | -20°C és 55°C között |
| Méretek | 69x78x25mm |
| Tömeg | 50g |

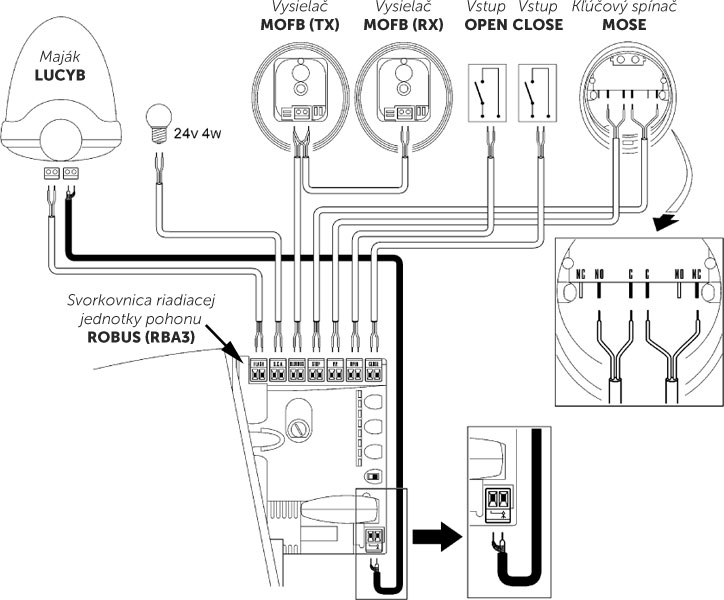

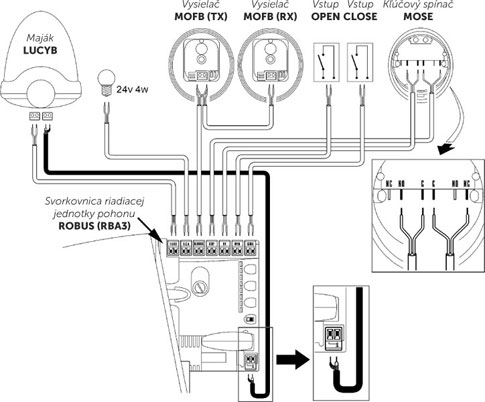

Fotocellák bekötése NICE MOFB a meghajtással NICE Robus 400, 600, 1000

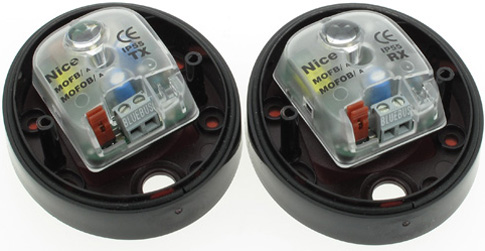

Fotocellák belső egysége NICE MOFB kapunyitó motorokhoz
