NICE EPMB – Era Photocell Medium – BlueBUS bekötésű fotocellák (1 pár)
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
20 495,51 Ft áfával
| Tömeg |
|---|
| 0,20 kg |
A(z) NICE EPMB – Era Photocell Medium – BlueBUS bekötésű fotocellák (1 pár) termék leírása
Teljesen kompatibilis utód NICE MOFB fotocellák.
Kültéri biztonsági fotocellák NICE EPMB (műszaki specifikáció) a kapunyílás szélességében egymással szemben kell felszerelni, illetve bárhol, ahol fennáll annak a veszélye, hogy a kapu akadálynak ütközik. Az optikai tengely mentén infravörös sugarat bocsátanak ki; ha a sugár megszakad, jelet küldenek a kapunak a mozgás leállítására. Csak olyan készülékekkel használhatók, amelyek támogatják a NICE BlueBUS.
NICE EPMB fotocellák felszerelése

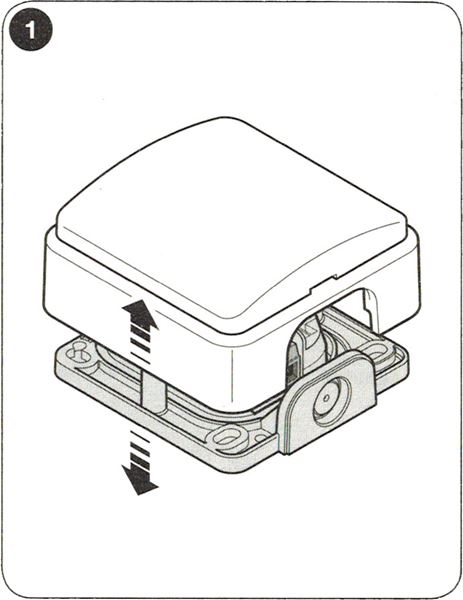

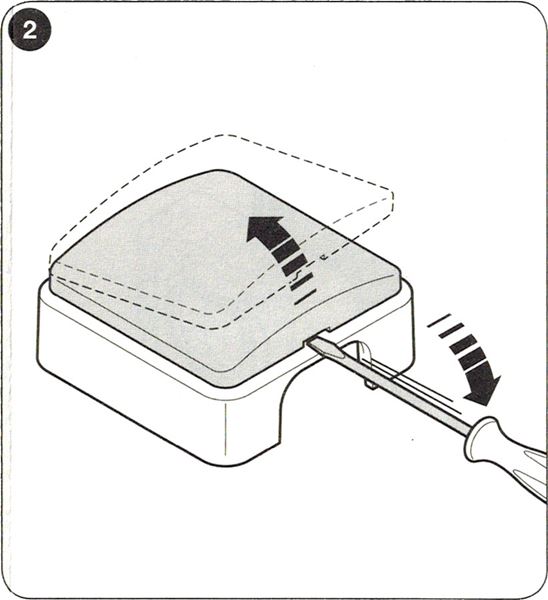

| 1. Nyissa ki a fotocellát | 1a. Vegye le az átlátszó fedelet |
|---|---|
 |
 |

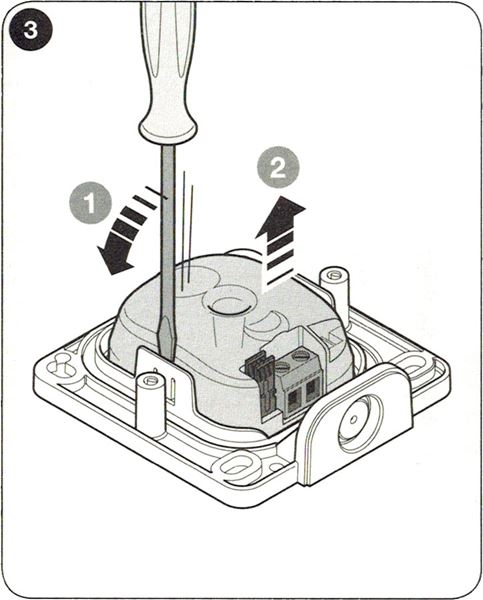

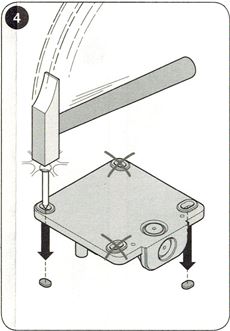

| 2. Az ábrán látható nyilak irányában húzza ki az elektronikát | 3. Üsse ki a felszereléshez szükséges furatokat |
 |
 |

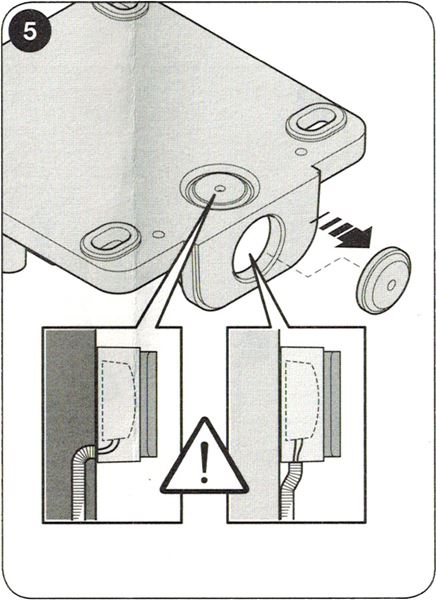

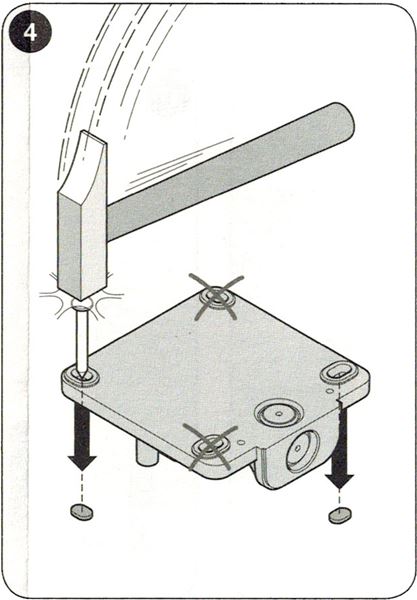

| 4. Üsse ki a kábelezéshez szükséges kábelátvezető nyílást | 5. Tekintse meg a példahelyzeteket, hogy megtudja, hogyan helyezze el a fotocellákat a telepítés helyén. |
 |
|
| 6. A fotocellák telepítés helyén történő elhelyezése alapján állítsa be a címző áthidalókat a táblázat szerint. | 7. A fotocellákat egymással szemben, merőlegesen helyezze el |
 |
 |

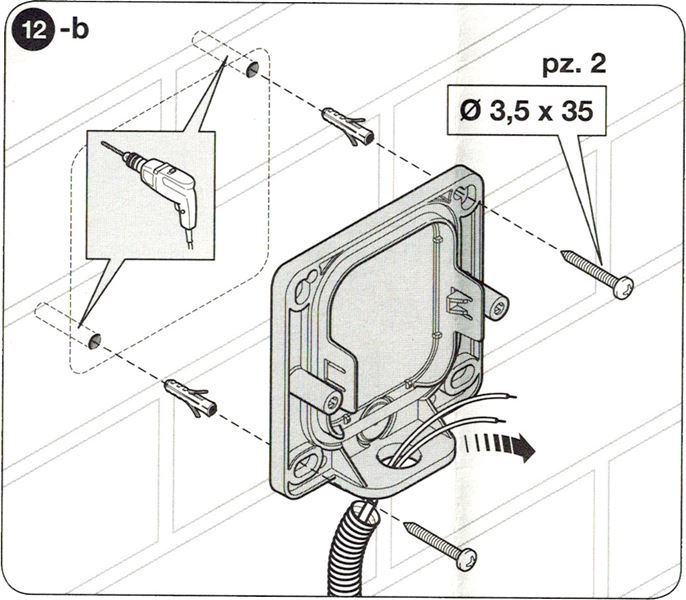

| 8. Rögzítse a fotocellák házát a falra vagy az oszlopra | 9. Kösse be a fotocellák vezetékeit (előtte természetesen válassza le az áramellátást) |
 |
 |

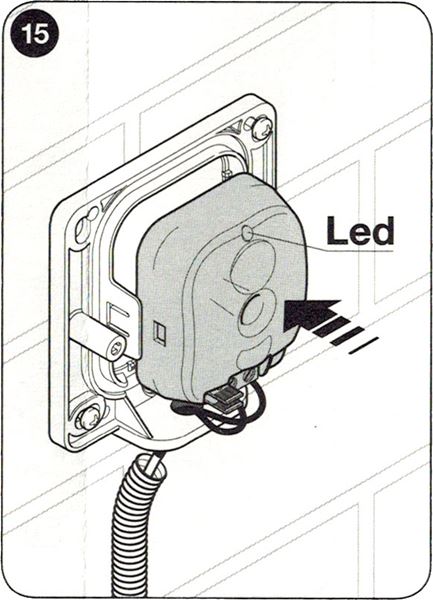

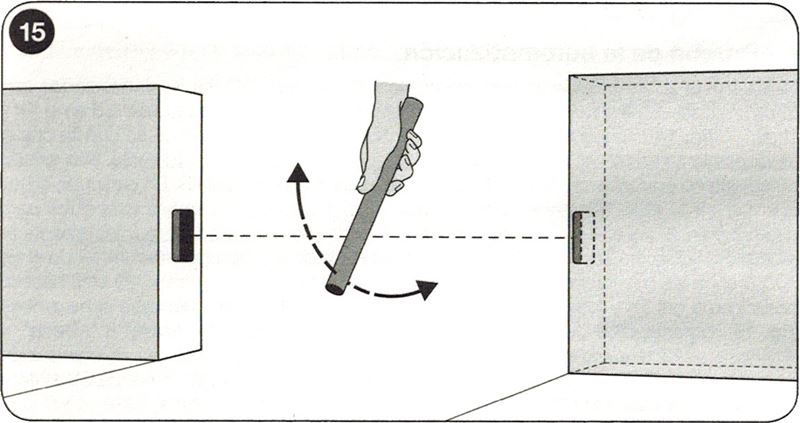

| 10. Helyezze vissza a bekötött elektronikát a fotocellák házába, majd kapcsolja vissza az áramellátást. Végezze el a csatlakoztatott eszközök felismerési fázisát a hajtás vezérlőegységén. | 11. Tesztelje a fotocellákat. Ha problémába ütközik, kövesse a hibaelhárítási útmutatót |
 |
 |

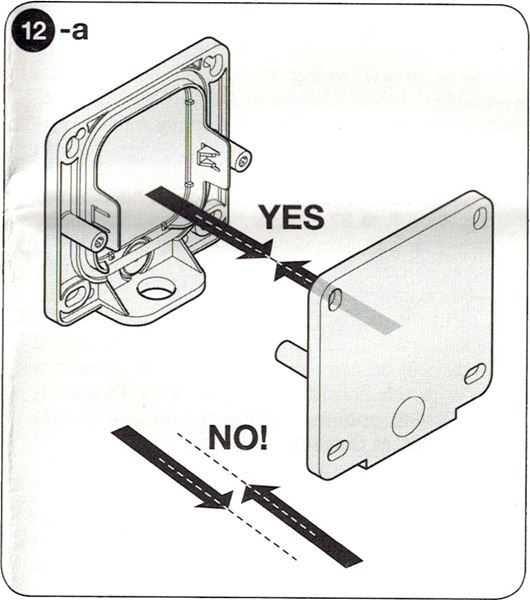

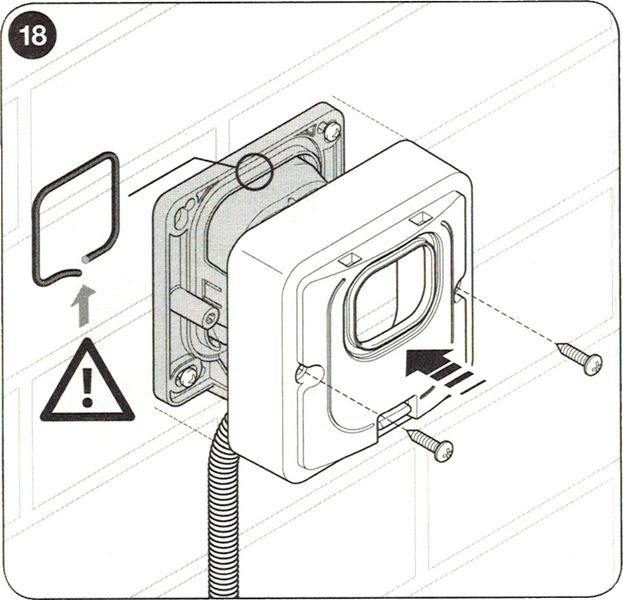

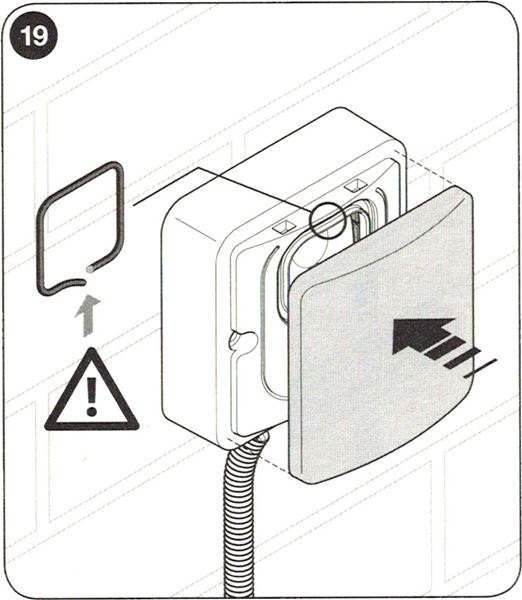

| 12. Helyezze fel a fotocella fedelét, és rögzítse csavarokkal. Ne feledkezzen meg a szigetelő gumitömítésről | 13. Helyezze fel az átlátszó fedelet. Ne feledkezzen meg a szigetelő gumitömítésről. |
 |
 |
Több fotocellapár bekötése NICE EPMB az adatátviteli hálózatba NICE BlueBUS
Helyezze el a fotocellákat a kapu vagy a szárnyak körül a következők szerint: példahelyzetek a teljes bekötéshez, majd állítsa be az áthidalókat a áthidaló-beállítási táblázat a NICE EPMB kapuhajtás A közel egymáshoz elhelyezett fotocellapárok közötti interferencia elkerülése érdekében a következő példahelyzetekben, be kell tartani az adók TX és a vevők RX. A fotocellákat az ábrán látható módon párhuzamosan kösse be (a polaritást nem szükséges betartani):
Ha azt szeretné, hogy a fotocellák kapunyitóként működjenek (lásd FA1 és FA2 a példahelyzetekben), vagyis amikor járművel az optikai tengelyük közé hajt, kinyissák a kaput, meg kell szakítani a kapcsolatot A az adón TX és a vevőn RX, lásd az ábrát:
Több NICE fotocellapár teljes bekötésének példái EPMB meghajtás

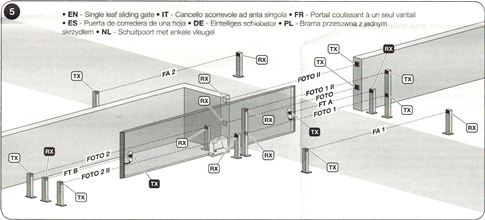

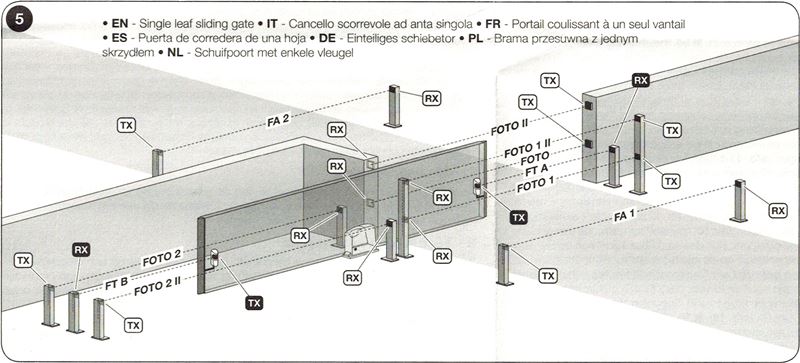

1. Egyszárnyú tolókapu

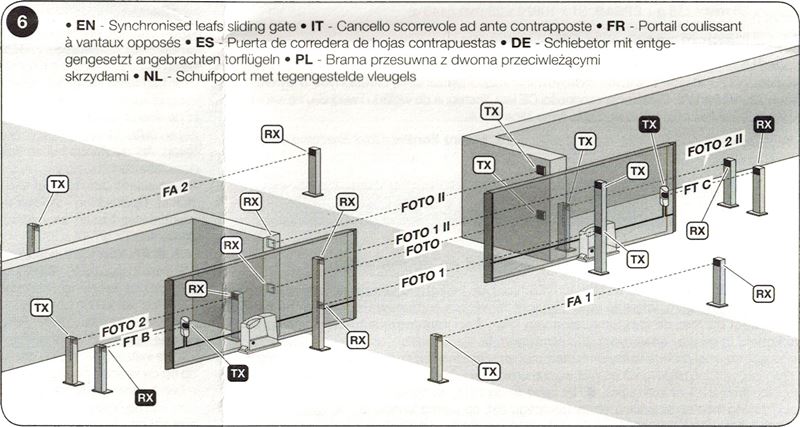

2. Két, egymással szemben mozgó, szinkronizált tolókapu

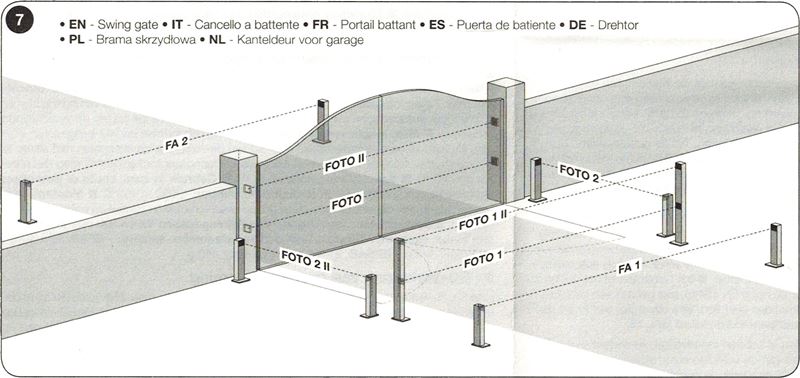

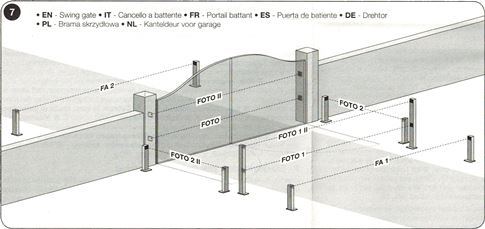

3. Szárnyas kapu

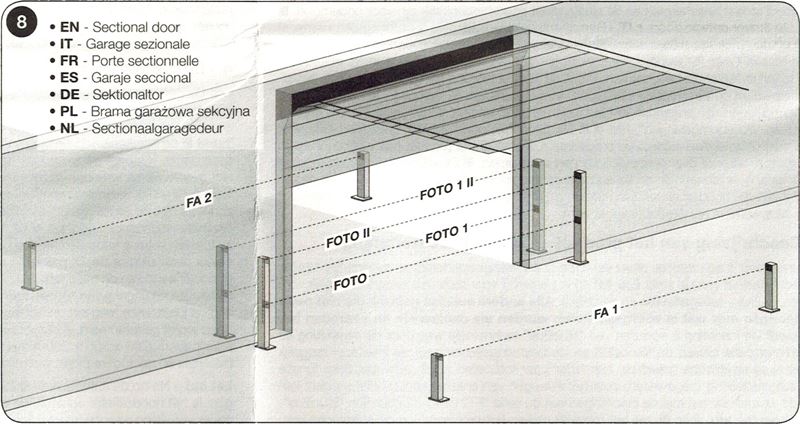

4. Szekcionált garázskapu

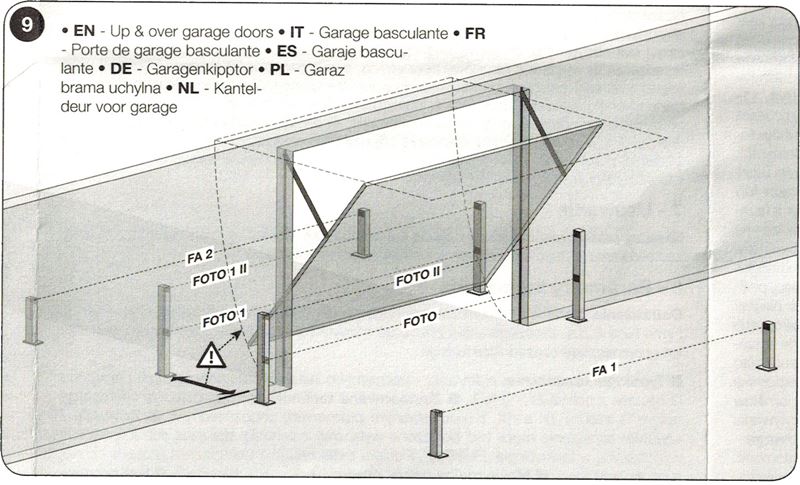

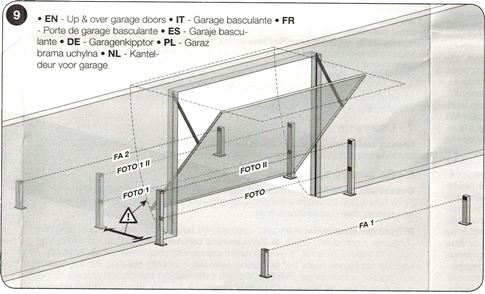

5. Billenő garázskapu
NICE fotocella-áthidalók táblázata EPMB kapumeghajtás
|
Több fotocellapár csatlakoztatása a rendszerhez BlueBUS különböző áthidaló-kombinációk beállításával történik; minden csatlakoztatott párhoz egyedi kombinációt kell választani. Ügyeljen arra, hogy egy BlueBUS-adathálózatban ne legyen két azonos áthidaló-kombinációval rendelkező pár. Egy fotocellapáron belül az adó (TX) és a vevő (RX) áthidalóját azonos értékre kell állítani. Ha az adott áthidalótípus csak egy áthidalót vagy egyet sem igényel, a többit mindig tegye félre későbbi használatra. |
| A fotocellapár jelölése | Áthidaló-beállítás az áthidalók kombinációjával |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ha bármilyen okból ki kell cserélni egy fotocellát, elegendő ugyanazt az áthidalót beállítani rajta, mint az eredetin; az eszközök felismertetésének lépését nem kell elvégezni.
A NICE EPMB fotocellák működésének ellenőrzése és a bekötési hibák elhárítása EPMB
|
A meghajtás eszközfelismerési folyamata után ellenőrizze, hogy az adón (TX) és a vevőn (RX) lévő LED villog-e. A LED villogása alapján a következő helyzetek fordulhatnak elő: |
| „L” LED | Állapot | Teendő |
|---|---|---|
| Nem világít | A fotocella nem kap tápellátást, vagy hibás. | Ellenőrizze, hogy a fotocella bemenetein a feszültség körülbelül 8-12V-e. Ha a feszültség megfelelő, valószínűleg hibásak a fotocellák. |
| 3 gyors villanás, majd egy másodperces szünet | A vezérlőegység nem ismerte fel az eszközt. | Ismételje meg az eszközfelismerési folyamatot a vezérlőegységen. Győződjön meg arról, hogy minden fotocellapárhoz a áthidalók segítségével egyedi cím van rendelve. |
| Nagyon lassú villogás | Az adó (TX) rendszeresen jelet küld A vevő (RX) kiváló jelet fogad |
Normál működés |
| Lassú villogás | A vevő (RX) jó jelet fogad | Normál működés |
| Gyors villogás | A vevő (RX) gyenge jelet fogad | Normál működés. Ennek ellenére érdemes ellenőrizni az adó (TX) és a vevő (RX) beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Nagyon gyors villogás | A vevő (RX) nagyon gyenge jelet fogad | A működés még normális, de már határeset. Érdemes ellenőrizni az adó (TX) és a vevő (RX) beállítását, és meggyőződni arról, hogy a burkolatok tiszták. |
| Folyamatosan világít | A vevő (RX) nem fogad jelet | Ellenőrizze, hogy a TX-en lévő LED lassan villog-e. Ellenőrizze, nincs-e akadály az adó (TX) és a vevő (RX) közötti optikai tengelyen. Ellenőrizze a TX és az RX beállítását. |
A NICE EPMB fotocellák műszaki adatai EPMB
| Terméktípus | Az EN 12453 szabvány szerinti D típusú, automata szárnyas és tolókapukhoz, valamint garázskapukhoz használható érzékelő, amely egy adóból TX és a vevőegység RX. |
|---|---|
| Technológia | Közvetlen optikai interpoláció TX-RX között, modulált infravörös fénysugárral. |
| Tápellátás/kimenet | A készülék csak a NICE interfészt támogató adatbuszhoz csatlakoztatható BlueBUS, amelyről felveszi az elektromos feszültséget, és továbbítja a kimeneti jelet. |
| Áramfelvétel | 1 BlueBUS egység |
| Érzékelési képesség | Az adó (TX) és a vevő (RX) közötti optikai tengelyen 1,6 m/s-nál lassabban áthaladó, 50 mm-nél nagyobb, átlátszatlan tárgyak. |
| A TX adó sugárzási szöge | 20° +-25% |
| Az RX vevő vételi szöge | 8° +-25% |
| Normál hatótávolság (használható) | 15 m (kedvezőtlen időjárási körülmények között, például ködben, esőben, porban stb. a felére csökkenhet) |
| Maximális hatótávolság | 30 m |
| Címzés | 7 pár védelmi funkcióval és 2 pár „Nyitás” parancsfunkcióval |
| Használható savas, sós vagy fokozott robbanásveszélyű környezetben | Nem |
| Felszerelés | Függőleges falra szerelés; a BlueBUS rendszer egy ágának maximális kábelhossza 50 m. |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | -20°C és 55°C között |
| Méretek (sz×ma×mé) | 50x80x28,5mm (egy fotocella) |
| Tömeg | 143g (a fotocellák együtt) |

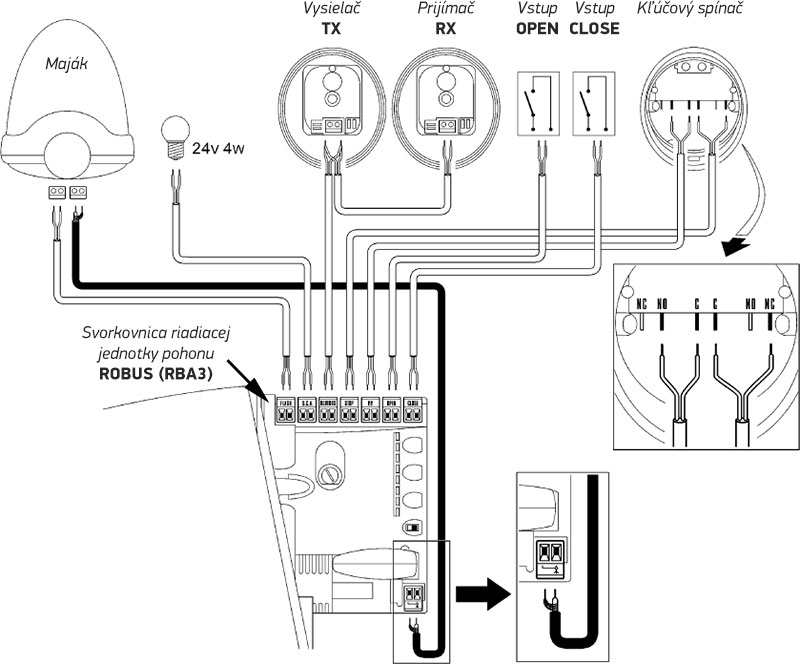

A fotocellák bekötése NICE EPMB meghajtással NICE Robus 400, 600, 1000

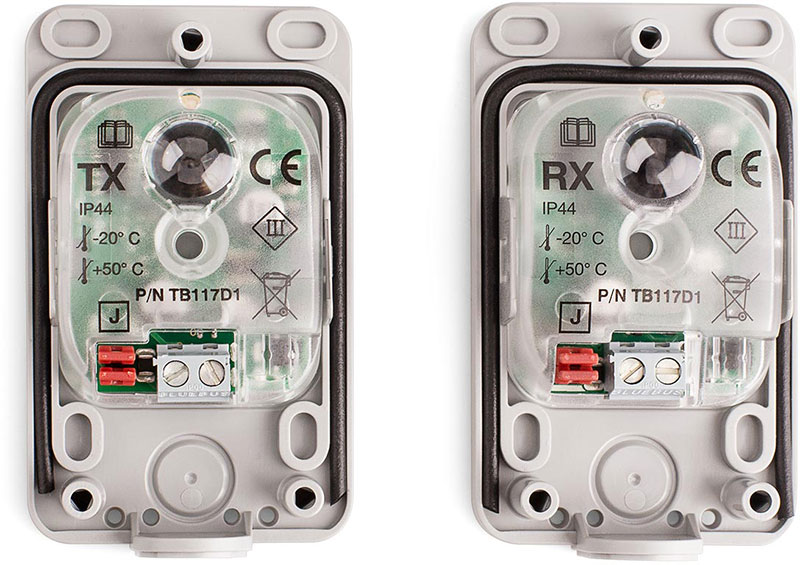

A fotocellák belseje NICE EPMB kapumeghajtásokhoz
