NICE Toona TO5024I – önálló 24 V-os szárnyaskapu-meghajtás legfeljebb 5 m-es kapuszárnyhoz, a terhelési diagram szerint
| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
193 607,82 Ft áfával
| Tömeg |
|---|
| 11 kg |
A(z) NICE Toona TO5024I – önálló 24 V-os szárnyaskapu-meghajtás legfeljebb 5 m-es kapuszárnyhoz, a terhelési diagram szerint termék leírása
NICE Toona TO5024I önálló 24 V DC motor a kapu egyik szárnyához. A NICE intenzív használatra szánt változatként jelöli; a TO5024-hez képest nagyobb névleges erővel rendelkezik, és névleges erő mellett óránként 75 ciklust ad meg. Az 5 m-es hossz és a 600 kg-os tömeg határértékek; a megengedett kombinációt a konkrét modell grafikonja mutatja.
A 24 V a motor feszültségét jelöli. A hálózati táplálást, a rádióvevőt, a biztonsági elemeket és a végállások betanítását a ténylegesen beépített vezérlőegység határozza meg. Az aktuális MC824HR30/MCA1R30 használja a saját útmutatóját; a régebbi MC824HR10 esetén az MCA1R10 panel útmutatóját kövesse.
| Gyors navigáció | |
|---|---|
| Csomag tartalma | Határértékek |
| Élettartam | Felszerelés |
| Bekötés | Ütköző |
| Tartozékok | Vezérlőegység |
| Kireteszelés | Műszaki adatok |
| Karbantartás | Kézikönyv |
| Tartozékok – sorkapcsok és polaritás | PDF-kézikönyv |
- Önzáró
- 24 V
- Mágneses jeladó
- Nyitási ütközővel
- A NICE szerint intenzív használatra szánt változat
Mi tartozik az önálló kapumozgatóhoz
| A NICE szerint a csomag része | Rendeltetés |
|---|---|
| TO5024I motor | A kapu egyik szárnyának mozgatása. |
| Első és hátsó konzol szerelőlemezzel | Rögzítés a kapuszárnyhoz és az oszlophoz. |
| Összekötőelemek és kireteszelőkulcsok | A meghajtás rögzítése a konzolokra és kézi mozgatás áramkimaradás esetén. |
Az alkatrészek pontos száma a szállított változattól függ; ellenőrizze a csomag tartalmát a NICE útmutatójának 1. ábrája alapján. Az oszlophoz vagy falhoz való rögzítőcsavarokat és tipliket az aljzatnak megfelelően külön kell beszerezni. A vezérlőegységet és a biztonsági tartozékokat a konkrét összeállítás szerint válassza ki.
Alkalmazási tartomány
TO5024I: 5 m-es kapuszárnynál a grafikon körülbelül 250 kg-ot mutat; a 600 kg-os határérték csak körülbelül 1,8 m-ig érvényes. Vegye figyelembe a mozgatással szembeni ellenállást, a kapuszárny kitöltését és a szelet is. A grafikon az alkalmazási határt mutatja, nem az élettartamra vonatkozó ígéret.
Élettartam a terhelés függvényében
Minden kapuszárny esetén adja össze a tömeg, a hossz és a környezeti feltételek megfelelő indexeit. Az eredeti grafikonról olvassa le a hozzávetőleges ciklusszámot. A számítás a gyártó becslése, nem élettartam-garancia.
| Hatás egy kapuszárnyra | Index |
|---|---|
Legfeljebb 300 kg | 0 % |
300 kg felett, 400 kg-ig | 10 % |
400 kg felett, 500 kg-ig | 20 % |
500 kg felett | 30 % |
2–3 m-es hossz | 0 % |
3 m felett, 4 m-ig | 10 % |
4 m felett, 5 m-ig | 20 % |
40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80 % feletti páratartalom | 20 % |
Tömör kapuszárny-kitöltés | 15 % |
Szeles terület | 15 % |
| NICE-grafikon |
|---|
|
Kompatibilis vezérlőegységek
Aktuális: MC824HR30/MCA1R30. Régebbi, kompatibilis összeállítás: MC824HR10/MCA1R10; ehhez a saját panel kézikönyvét használja. A motor külön is kapható, ezért ellenőrizze az adott készlet tartalmát a vezérlőegység tekintetében.
I. A hátsó rögzítőkonzol felszerelése
A konzolok rögzítése: Hagyományos acélszerkezet esetén tájékoztató jelleggel 120 × 120 mm-es oszlop ajánlott. A 100 × 100 mm-es profil az anyag, a falvastagság, a magasság, az alapozás, a rögzítés és a szélterhelés értékelése után használható. Az oszlop mérete önmagában nem igazolja a szerelés megfelelő szilárdságát.
Mérje meg a pánt eltolását C; az eredeti szerelési grafikonból határozza meg a B értéket, a nyitási szöget és az A értéket. Az A és B értéknek hasonlónak kell lennie; a vonal alatti B értékeket t a NICE nem ajánlja. Ha az oszlop vagy a pánt eltolása miatt nem tartható a geometria, módosítsa a konzolt, vagy használjon PLA6 hosszabbított hátsó konzolt. Kifelé nyíló kapunál hosszabbított hátsó konzol szükséges; a méretet a tényleges kapu alapján határozza meg. Hegesztés előtt mérje le a mellékelt konzolokat, és ellenőrizze a kapuszárny teljes mozgástartományát.
Befelé nyílás rajza
Kifelé nyitás vázlata
A hátsó konzol helyzete határozza meg az elérhető nyitási szöget és a motor terhelését. Az A/B/C távolságokat a TO5024I egyértelműen megjelölt ábrájáról olvassa le; a konzolt ne rövidítse le és ne hegessze fel a teljes geometria ellenőrzése előtt.
NICE Toona 5 szerelési diagram a TO5024I-hez
Példa az A/B/C leolvasására
Számítási lépések:
- Mérje meg a C értékét a kapu vázlata szerint.
- A diagramon húzzon vízszintes vonalat a C értéktől, és olvassa le a B értékét.
- Az ajánlott r.i.l. vonallal való metszéspont határozza meg a maximális nyitási szöget; az A értéket függőlegesen olvassa le.
- Ha a nyitási szög nem megfelelő, módosítsa az A értéket, és szükség esetén a B-t is úgy, hogy a két érték megközelítőleg azonos legyen. A t vonal alatti B értéket ne használja.
A hátsó konzol rögzítése előtt vigye át a diagramon szereplő A és B méreteket a tényleges kapura. Ha a mellékelt konzolt rövidíteni kell, csak a geometria ellenőrzése után módosítsa, majd hegesztéssel rögzítse szilárdan a szerelőlaphoz.
1. Vágja a konzolt a kívánt hosszúságúra
2. Hegessze a lerövidített konzolt a szerelőlapra
A Toona 4–5 sorozathoz mellékelt hátsó konzol hossza 150 mm. A zsanér nagyobb kiállása vagy kifelé nyitás esetén használja a PLA6 és a konzolok helyzetét ismét ellenőrizze a diagram alapján.
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán látható.
Magasságkülönbség F = 34 mm ezt a NICE a Toona 4–5 típusokhoz adja meg. A végleges rögzítés előtt mérje le a ténylegesen szállított konzolokat, és ellenőrizze a kapuszárny akadálytalan mozgását a teljes mozgástartományban.
NICE Toona – a konzolok magasságkülönbsége F = 34 mm
A geometria ellenőrzése után rögzítse szilárdan a hátsó konzolt az oszlophoz vagy a falhoz, az aljzat anyagának megfelelő csavarokkal, tiplikkel és alátétekkel. Ezek a rögzítőelemek nem tartoznak a motorhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a rögzített szerelési méret szerint helyezze el a kapuszárnyon: D = 880 mm. Az értéket E olvassa le a táblázatból a hátsó konzol felszerelésekor választott A mérethez.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
A mellékelt első konzolt hegesztéssel kell rögzíteni. Ha csavarozni kell, használjon megfelelő NICE PLA8 konzolt..
- A kiválasztott A értékhez olvassa le az E értékét a táblázatból.
- Az első konzolt úgy szerelje fel, hogy a magasságkülönbség F = 34 mm a NICE rajza szerint legyen..
- Az első konzolt rögzítse a kapuszárny merev részéhez; hegesztés esetén először ponthegesztéssel rögzítse, majd a végleges hegesztés előtt ismét ellenőrizze a mozgást.
III. A kapumozgató felszerelése a hátsó konzolra
NICE Toona kapumozgató felszerelése a hátsó konzolra
- Az ábrán látható módon rögzítse a motort a konzolhoz a mellékelt hátsó konzolcsap, alátét és anya segítségével.
- Húzza meg az anyát ütközésig, majd lazítsa vissza 1/10 fordulattal, hogy az alkatrészek között a NICE előírása szerinti minimális hézag maradjon.
IV. A kapumozgató felszerelése az első konzolra
NICE Toona kapumozgató felszerelése az első konzolra
- Az ábrán látható módon rögzítse a meghajtást a konzolhoz a mellékelt csap és alátét segítségével.
- Az első rögzítést a NICE szerelési rajzának megfelelően húzza meg ütközésig.
V. A mechanikus végállás beállítása
A TO5024I belső mechanikus végállással rendelkezik a nyitási irányban.. A beállítás során tartsa be a NICE rajzán megjelölt 100 mm max. A zárt helyzetet és a szükséges külső ütközőket a teljes kapu és a felszerelt vezérlőegység alapján határozza meg.
A NICE Toona kapumozgató mechanikus végállásának beállítása
- Oldja ki a hajtást az hajtás kioldására vonatkozó útmutató szerint
- Lazítsa meg a mechanikus végállás csavarját
- Kézzel mozgassa a kapuszárnyat a kívánt nyitott helyzetbe
- Tolja el az egész mechanikus végállást a csaphoz, majd húzza meg a csavart az ábra szerint
- Kézzel mozgassa a kapuszárnyat zárt helyzetbe, majd reteszelje a hajtást
A motor kábelezése és bekötése
A bekötés előtt válassza le az elektromos tápellátást. A 24 V DC a motor feszültsége; a vezérlőegység tápellátását és a tartozékok kimeneteit külön kell ellenőrizni. A motor külön motorvezeték-párral és enkódervezeték-párral rendelkezik. A 4–5-ös sorozatú hajtás kapcsai az ábra szerint vannak jelölve; a 6–7-es sorozatnál használja az ahhoz tartozó külön ábrát. A bekötést kizárólag a ténylegesen beépített vezérlőpanel alapján végezze. Kifelé nyíló kapu esetén a NICE útmutatása szerint változik a motor tápfeszültségének polaritása; az enkódert ne kösse a motor tápellátására.
A bekötés után ellenőrizze a mozgás irányát, a megállási pozíciókat és a biztonsági berendezéseket a konkrét vezérlőegység útmutatója szerint. Az elektromos bekötést és az ellenőrzéseket megfelelő szakképzettséggel rendelkező személy végezze.
Ellenőrzés az első indítás előtt
Az automata kapu felszerelését, elektromos bekötését és üzembe helyezését bízza képzett szakemberre. Bekapcsolás előtt a kioldott kapuszárnynak teljes útján akadásmentesen kell mozognia, a konzoloknak és az oszlopnak pedig stabilnak kell maradniuk.
- A tényleges vezérlőegység alapján végzett bekötés után ellenőrizze a mozgás irányát, és állítsa be a pozíciókat a vezérlőegység útmutatója szerint. Az erő beállítása a vezérlőegységen történik, nem magán a motoron.
- Próbálja ki a nyitási végállást, a biztonsági fotocellákat, az esetleges biztonsági élvédelmet, a STOP vezérlést és a kézi kioldást. A technikusnak ellenőriznie kell a biztonsági erőhatárokat, valamint a hajtás reteszelését akkor is, ha a kapuszárnyba gyalogoskapu van beépítve.
- Adja át az ügyfélnek a kioldás menetét és a ténylegesen felszerelt vezérlőegység útmutatóját.
Tartozékok bekötése az MC824HR30 vezérlőegységnél
Az alábbi kapcsok a MC824HR30/MCA1R30 vezérlőegységhez tartoznak, TO5024I motorral összeállítva, nem magához a motorhoz. A munka megkezdése előtt válassza le a hálózati tápellátást és a tartalék akkumulátort is. Másik panel esetén annak saját kapcsolási rajzát használja.
| Tartozék | Kapcsok, feszültség és polaritás |
|---|---|
| BlueBUS fotocellák | A kompatibilis fotocellákat, például az EPMB, két vezetékkel csatlakoztassa a BlueBUS. A + és − polaritásra nem kell ügyelni. Állítsa be a címet, és az eszközök módosítása után ismételje meg a betanítást. |
| STOP és vezérlőparancsok | A STOP bemenet potenciálmentes NO vagy NC érintkezőt, illetve 8,2 kΩ-osellenállású elemet fogad; a bemenet állapotát be kell tanítani. Az SbS, Open és Close bemenetek a megfelelő kapocspáron potenciálmentes NO érintkezőt fogadnak. Az érintkezőknél nincs +/− polaritás; ne vezessen külső feszültséget a bemenetre. |
| Segédtápellátás | A STOP kapocspár jobb oldali kapcsa = −, az SbS kapocspár bal oldali kapcsa = +, az alábbi ábra tájolása szerint (a kapcsok feletti feliratokkal). Megfelelő olvasó vagy modul tápellátása: 24 V DC (−30% és +50% között), legfeljebb 200 mA, készenléti állapotban is. A modul vezérlőreléjét külön, potenciálmentes érintkezőként kösse be; ellenőrizze a modul megengedett feszültségtartományát és áramfelvételét. |
| Villogó, zár, jelzőlámpa | FLASH: 12 V DC, legfeljebb 21 W; ELS: 12 V AC, legfeljebb 15 VA, rögzített +/− polaritás nélkül; OGI: 24 V DC, legfeljebb 4 W. A FLASH/OGI kapocspárnál a rajz nem jelöli a +/− sorrendet, ezért ne következtesse ki; polarizált terméknél ellenőrizze a panelen és a terméken lévő jelöléseket. A kimenetek funkciója a programozástól függően módosulhat. |
| Rádióvevő és tartalék tápellátás | A csatlakoztatható rádióvevőt a SMcsatlakozóba, a tartalék akkumulátort pedig a beépített panelnek megfelelő saját csatlakozójába kell illeszteni. Ezeket ne csatlakoztassa a BlueBUS-hoz vagy a motor kapcsaihoz. |
A kapcsok pontos helyéről, a betanításról és a biztonsági berendezések teszteléséről az és az MC824HR30 vezérlőegység saját útmutatójában tájékozódhat..

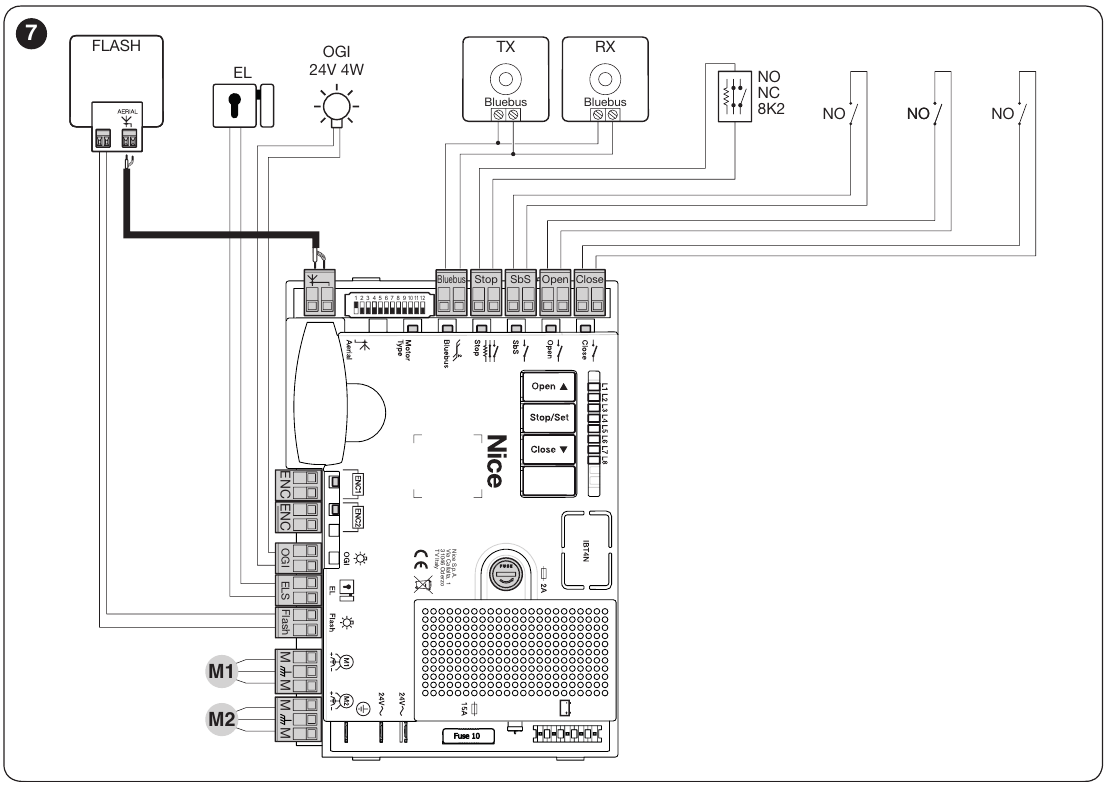

Régebbi MC824HR10/MCA1R10 összeállítás
Az ezzel a panellel szerelt készletnél az R10 kapcsolási rajzát használja. A gyártó a segédberendezés számára a következőt adja meg: STOP = −, SbS = +, 24 V DC, legfeljebb 200 mA készenléti állapotban is. Az eredeti R10 rajz azonban nem jelöli külön, hogy a STOP/SbS kapocspáron belül pontosan melyik a tápellátási érintkező. A segédtápellátást csak az érintett kapocs tényleges panelen történő ellenőrzése után csatlakoztassa; az R30-as kapocs elhelyezkedését ne vegye át. A relékimenetű vezérlőparancsot külön, potenciálmentes NO érintkezőként kösse az SbS kapocspárra; ne vezessen külső feszültséget a bemenetre. MC824HR10 szlovák nyelvű útmutató.
| Elem | Bekötés az MCA1R10 panelen |
|---|---|
| BlueBUS | Két vezetékkel csatlakoztassa a BlueBUSkapcsokra; nincs +/− polaritás. A címzett eszközök módosítása után ismételje meg a betanítást. |
| STOP és vezérlőparancsok | STOP: NO, NC vagy 8,2 kΩ; SbS, OPEN, CLOSE: potenciálmentes NO érintkező a megfelelő kapocspáron. Az érintkezőknek nincs +/− polaritásuk. |
| Kimenetek | FLASH: 12 V DC, legfeljebb 21 W; ELS: 12 V AC, legfeljebb 15 VA, +/− polaritás nélkül; OGI: 24 V DC, legfeljebb 4 W. Polarizált FLASH/OGI esetén a +/− polaritást a tényleges panelen és eszközön lévő jelölés alapján állapítsa meg; a rajz nem jelöli a sorrendet. |
| Rádióvevő és tartalék tápellátás | A rádióvevőt a SMcsatlakozóba kell illeszteni; az R10-hez a gyártó a PS324 tartalék akkumulátort írja elő, amely saját csatlakozóval rendelkezik. Ne használja fel itt az R30 akkumulátorát és kábelét. |
Bekötés előtt ellenőrizze a ténylegesen beszerelt panel címkéjét és kapcsolási rajzát. Ennek a panelnek a betanítási folyamata eltér az újabb MCA1R30-asétól.
Kompatibilis tartozékok
A tartozékokat az adott vezérlőegység és vevő alapján válassza ki. Az alábbi típusoknál fel vannak tüntetve az interfészek; a vezeték nélküli és vezérlőeszközök további tartozékokat vagy beállítást igényelhetnek.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | A motor elektronikája; az útmutatót a ténylegesen beszerelt panel alapján válassza ki. | Aktuális: MC824HR30/MCA1R30 egy vagy két 24 V-os motorhoz. Régebbi kompatibilis összeállítás: MC824HR10 ezzel a panellel: MCA1R10 (SPMCA1). Az útmutatóját ne használja az R30-hoz. |
| Jelzőlámpa | Jelzi a mozgást. Antennával csak az a modell rendelkezik, amelynél ezt a gyártó feltünteti. A választás a vezérlőegység kimenetétől függ. |
Az MC824HR30 esetében a FLASH kimenet 12 V-os, legfeljebb 21 W-os jelzőlámpához való. Más lámpa használatakor ellenőrizze a feszültséget, a teljesítményfelvételt és a villogás módját. |
| Fotocellák | Figyelik a fénysugár útját, és jelet küldenek a vezérlőegységnek. A kapu reakciója a bekötéstől és a beállítástól függ; a felszerelés után próbálja ki a teljes rendszert. | |
| Távirányító | A távirányítót a vevő és a vezérlőegységbe szerelt kódolás alapján válassza ki. Az ON3EBD az OXIBD-hez, az ON3ELR pedig az OXILR-hez való. | |
| Vevő | A rádióvevőnek támogatnia kell a távirányító kódolását; az okosotthon-interfészek funkciói eltérőek. |
|
| Antenna | A vevő vételének javítása megfelelő elhelyezéssel és csatlakoztatással. | |
| Billentyűzet | Vezérlés kóddal. A BlueBUS billentyűzet használatához olyan vezérlőpanel szükséges, amely támogatja a parancsadó eszközöket. | |
| Kulcsos kapcsoló | Vezérlés a vezérlőegység megfelelő parancsbemenetén keresztül. | |
| Elektromos zárak | A kapuszárny rögzítése; a zár működtetési módját és feszültségét a vezérlőegység és a szerelés alapján ellenőrizze. |
|
| Kártyaolvasók | Az ETPB használatához az adott vezérlőpanel BlueBUS-bemenetének támogatnia kell a parancsadó eszközöket. |
|
| Tartalék tápegység | Áramkimaradás esetén az arra alkalmas vezérlőegységhez csatlakoztatott akkumulátor biztosítja a működést. | PSS324 az MC824HR30 aktuális típusa. Régebbi PS324 R30 esetén szükséges CABLA11 és kikapcsolt készenléti mód. A feltételeket a beépített vezérlőpanel kézikönyvében ellenőrizze. |
A hajtás kézi kioldása
Oldja ki vagy reteszelje a hajtást csak álló kapuszárnynál. Ha a kapun elektromos zár van, először nyissa ki. Meghibásodás esetén válassza le a tápellátást.
- Húzza félre a védőfedelet, helyezze be a mellékelt kulcsot, majd fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kioldókart, és kézzel mozdítsa el a kapuszárnyat.
- Az újbóli reteszeléshez hajtsa le a kart, fordítsa el a kulcsot az óramutató járásával ellentétes irányba, vegye ki, majd zárja vissza a fedelet.
Újraindítás előtt ellenőrizze, hogy a hajtás rögzítve van, és senki sincs a kapu mozgásterében.
Ellenőrzés és karbantartás
Legkésőbb 6 havonta szervizeltesse szakképzett szerelővel: a tápellátás leválasztása után ellenőrizze a rögzítéseket, a korróziót, a kopást, valamint a csavar és az anya kenését. Ezután ellenőrizze a teljes kapu mozgását, kioldását és biztonsági berendezéseit.
Műszaki adatok
| Paraméter | Érték |
|---|---|
Modell | TO5024I |
A hajtómotor | 24 V DC |
Maximális / névleges áramfelvétel | 5 A / 2,2 A |
Maximális / névleges teljesítményfelvétel | 120 W / 60 W |
Löket | 540 mm |
Sebesség terhelés nélkül | 0,013 m/s |
Sebesség terhelés alatt | 0,010 m/s |
Maximális / névleges erő | 2 200 N / 800 N |
Óránkénti ciklusszám névleges erő mellett | 75 |
Védettség | IP44 |
Üzemi hőmérséklet | −20 és +50 °C között |
Szigetelési osztály | F |
A NICE szerinti becsült élettartam | 80 000–250 000 üzemi ciklus |
Méretek: H × Sz × M | 965 × 115 × 105 mm |
A motor tömege | 8 kg |
A táblázatban szereplő motor tömege a NICE csomagolás nélküli adata. A megrendelt változat tömege a csomagolást is tartalmazza, és a szállítási díj kiszámítására szolgál.
