NICE Toona TO5024HS – gyors, önálló 24 V-os szárnyaskapu-meghajtás
ÚJDONSÁG| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
154 543,51 Ft áfával
| Tömeg |
|---|
| 9,55 kg |
A(z) NICE Toona TO5024HS – gyors, önálló 24 V-os szárnyaskapu-meghajtás termék leírása
NICE Toona TO5024HS gyors önálló motor 24 V DC a kapu egyik szárnyához. Az 5 m-es hossz és a 400 kg-os tömeg külön-külön érvényes maximális érték; a megengedett kombinációt a TO5024HS-görbe alapján határozza meg, ne a szokásos TO5024 alapján.
A NICE szerint a 90°-os nyitás körülbelül 16 másodperc normál telepítés esetén, az indítási és lassítási idő nélkül. A tényleges idő a geometriától, a kapuszárnytól és a vezérlőegység beállításától függ. A 24 V a motorfeszültsége; a jelenlegi MC824HR30/MCA1R30 esetén kövesse a ennek a vezérlőpanelnek az útmutatóját.
| Gyors navigáció | |
|---|---|
| Csomag tartalma | Határértékek |
| Élettartam | Felszerelés |
| Bekötés | Ütköző |
| Tartozékok | Vezérlőegység |
| Kézi kioldás | Paraméterek |
| Karbantartás | Kézikönyv |
| Tartozékok – sorkapcsok és polaritás | Kézikönyv PDF |
- A HS gyors változat sebessége terhelés nélkül 0,025 m/s, terhelés alatt 0,018 m/s.
- Egy kapuszárny legfeljebb 5 m hosszú és 400 kg tömegű lehet, de csak a TO5024HS-görbe által megengedett kombinációban.

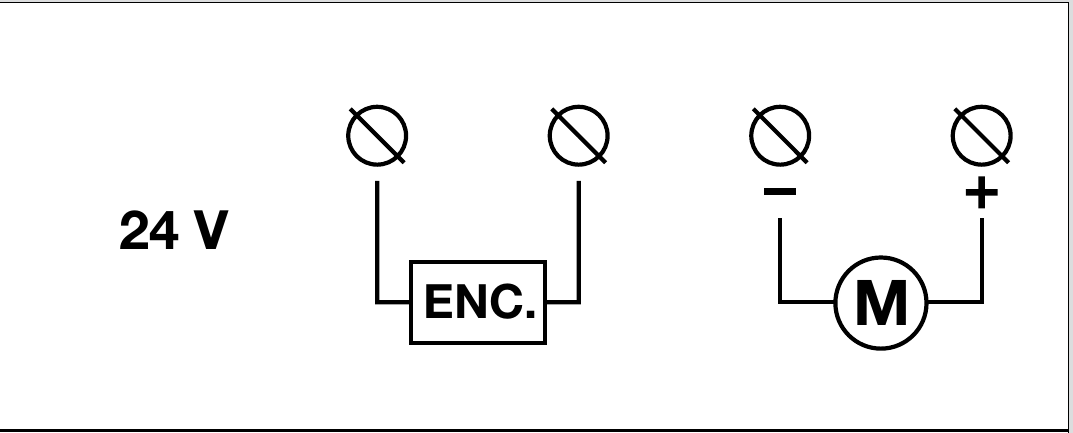

- Belső nyitási ütköző, kézi kioldás és külön enkódervezetékek.
Mit tartalmaz az önálló hajtás
| A NICE szerint tartozék | Rendeltetés |
|---|---|
| TO5024HS motor | A kapu egyik szárnyának meghajtása. |
| Első és hátsó konzol szerelőlemezzel | Rögzítés a kapuszárnyhoz és az oszlophoz. |
| Összekötőelemek és kioldókulcsok | A hajtás rögzítése a konzolokhoz, valamint kézi mozgatás áramszünet esetén. |
A pontos alkatrészszám a szállított változattól függ; ellenőrizze a csomag tartalmát a NICE útmutatójának 1. ábrája alapján. Az oszlopba vagy falazatba való rögzítőcsavarokat és dübeleket az aljzatnak megfelelően külön kell beszerezni. A vezérlőegységet és a biztonsági tartozékokat az adott összeállításnak megfelelően válassza ki.
Alkalmazási tartomány

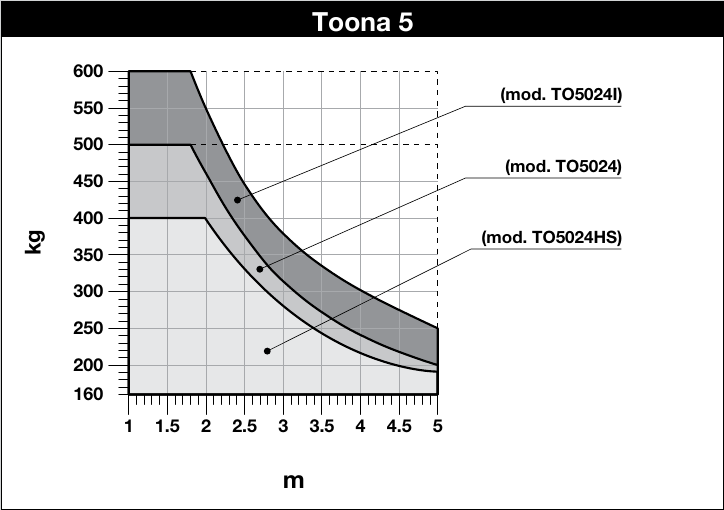

TO5024HS: a 400 kg-os határérték körülbelül 2 m-es kapuszárnyig érvényes; 5 m-nél a görbe körülbelül 190 kg-ot mutat. Vegye figyelembe a mozgatási ellenállást, a kapuszárny kitöltését és a szelet is. A görbe az alkalmazás határértékét mutatja, nem garantálja az élettartamot.
Élettartam a terhelés függvényében
Mindegyik kapuszárnynál adja össze a tömeghez, a hosszhoz és a környezeti feltételekhez tartozó indexeket. Az eredeti grafikonon olvassa le a hozzávetőleges ciklusszámot. Ez a gyártó becslése, nem élettartam-garancia.
| Egy kapuszárnyra gyakorolt hatás | Index |
|---|---|
Tömeg legfeljebb 300 kg | 0% |
300 kg felett, legfeljebb 400 kg-ig | 10% |
Hossz: 2–3 m | 0% |
3 m felett, legfeljebb 4 m-ig | 10% |
4 m felett, legfeljebb 5 m-ig | 20% |
40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80% feletti páratartalom | 20% |
Tömör kapuszárny-kitöltés | 15% |
Szeles terület | 15% |
| NICE-grafikon |
|---|
|
Vezérlőegység kiválasztása
Jelenlegi: MC824HR30/MCA1R30. Régebbi összeállítás esetén ellenőrizze a vezérlőpanel típusjelzését; az új panel útmutatója nem alkalmazható automatikusan a régi panelre. A motor külön is kapható, ezért ellenőrizze az adott készlet tartalmát.
Ha bizonytalan a vezérlőpanel vagy a szerelési geometria kiválasztásában, forduljon műszaki támogatásunkhoz.

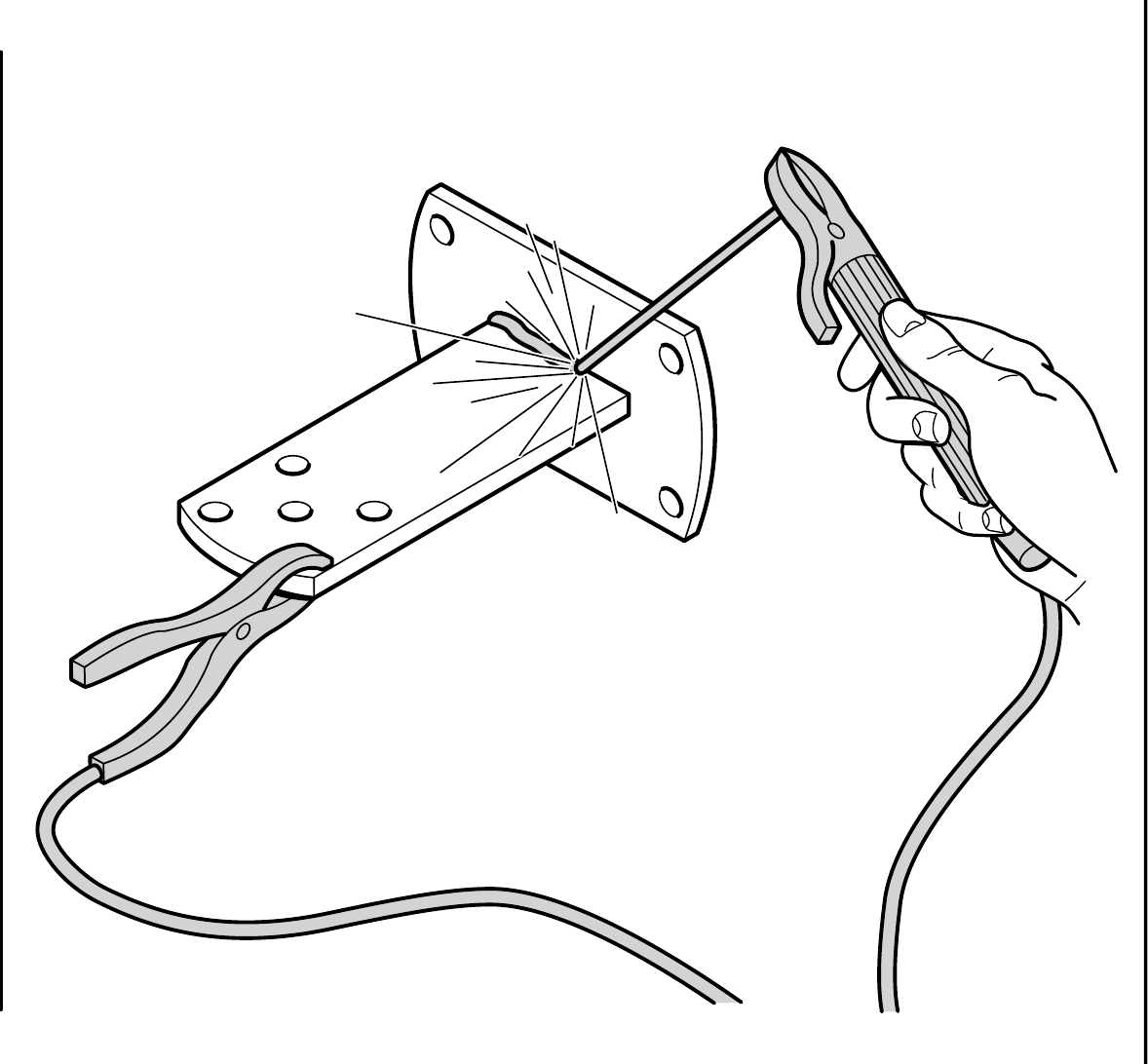

I. A hátsó rögzítőkonzol felszerelése
A konzolok rögzítése: Hagyományos acélszerkezetnél irányadó ajánlásként 120 × 120 mm-es oszlop használata javasolt. 100 × 100 mm-es profil is használható az anyag, a falvastagság, a magasság, az alapozás, a rögzítés és a szélterhelés mérlegelése után. Az oszlop mérete önmagában nem igazolja a szerelés szilárdságát.

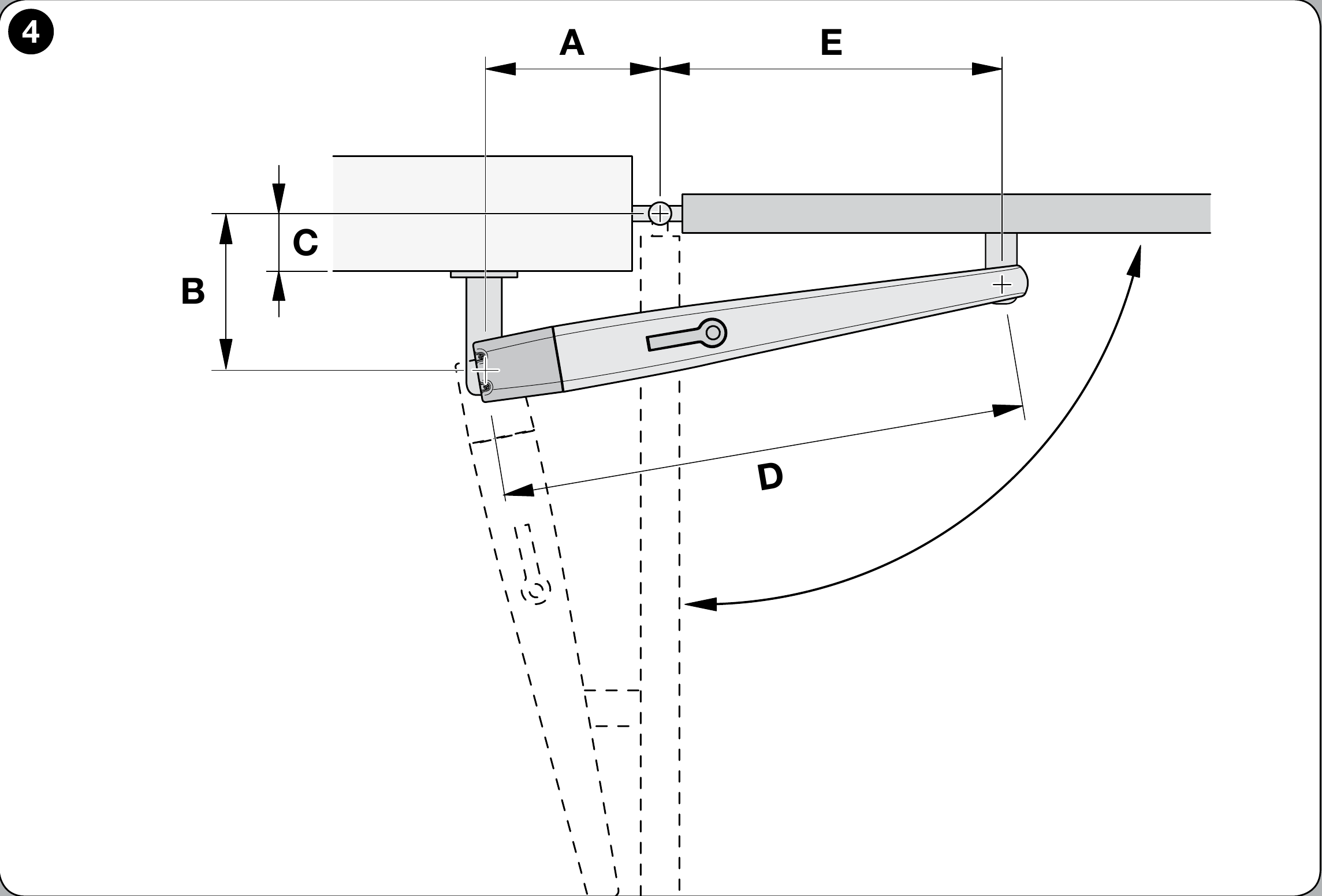

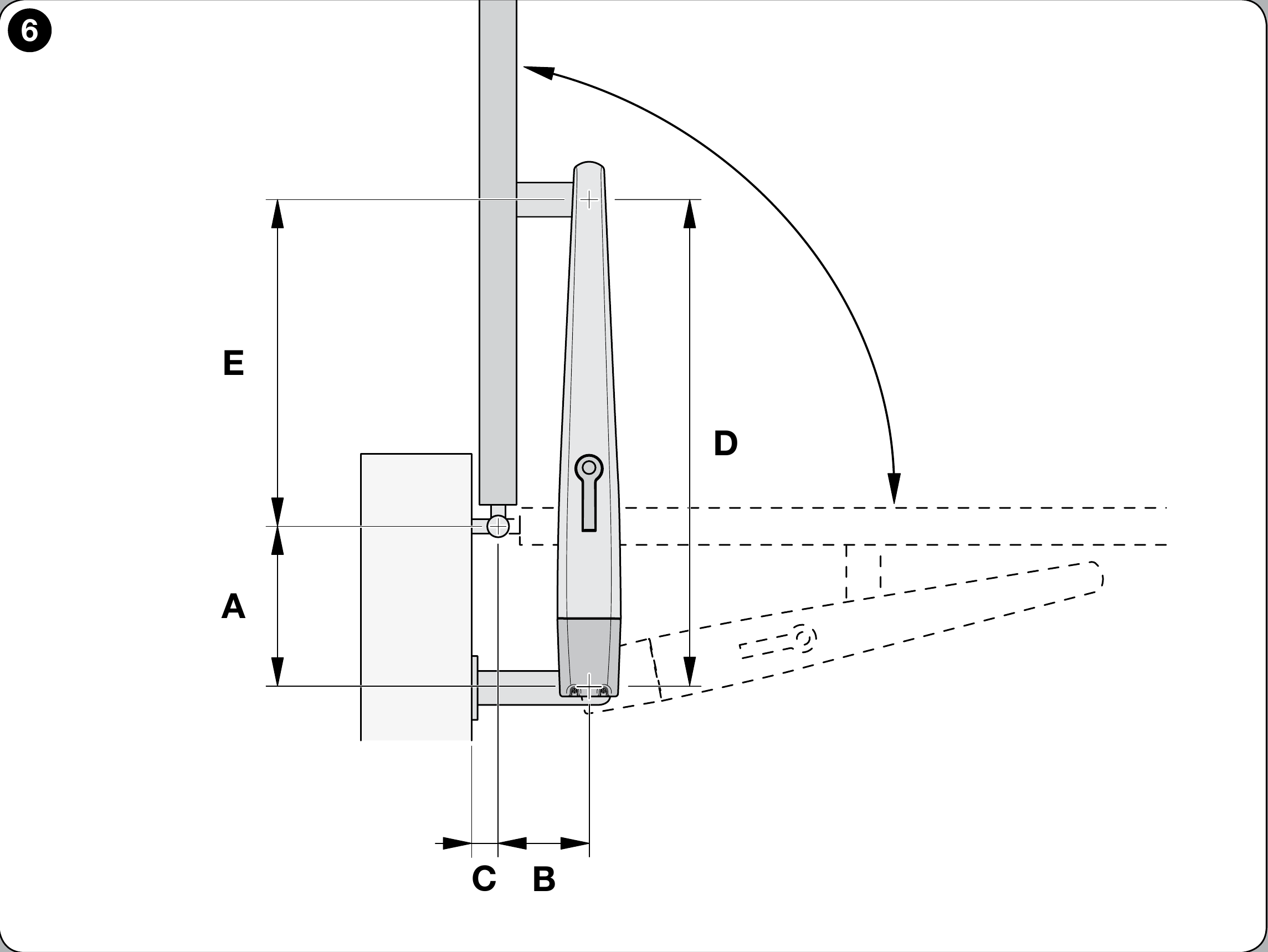

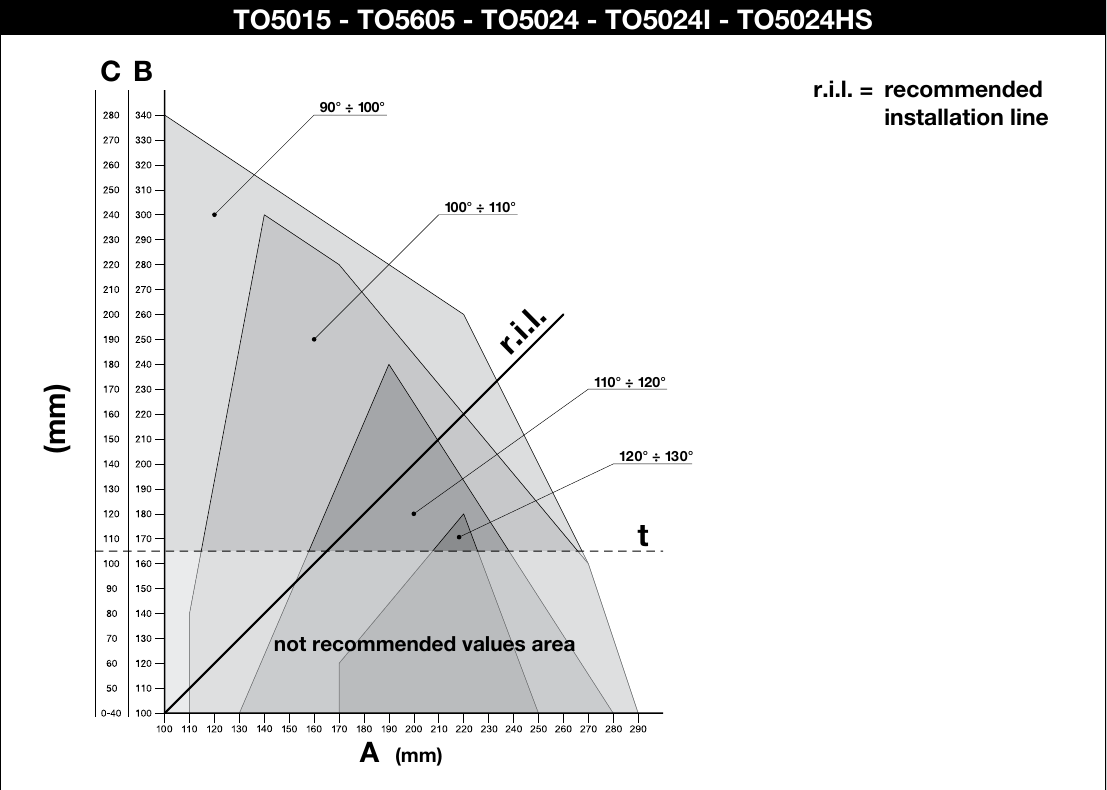

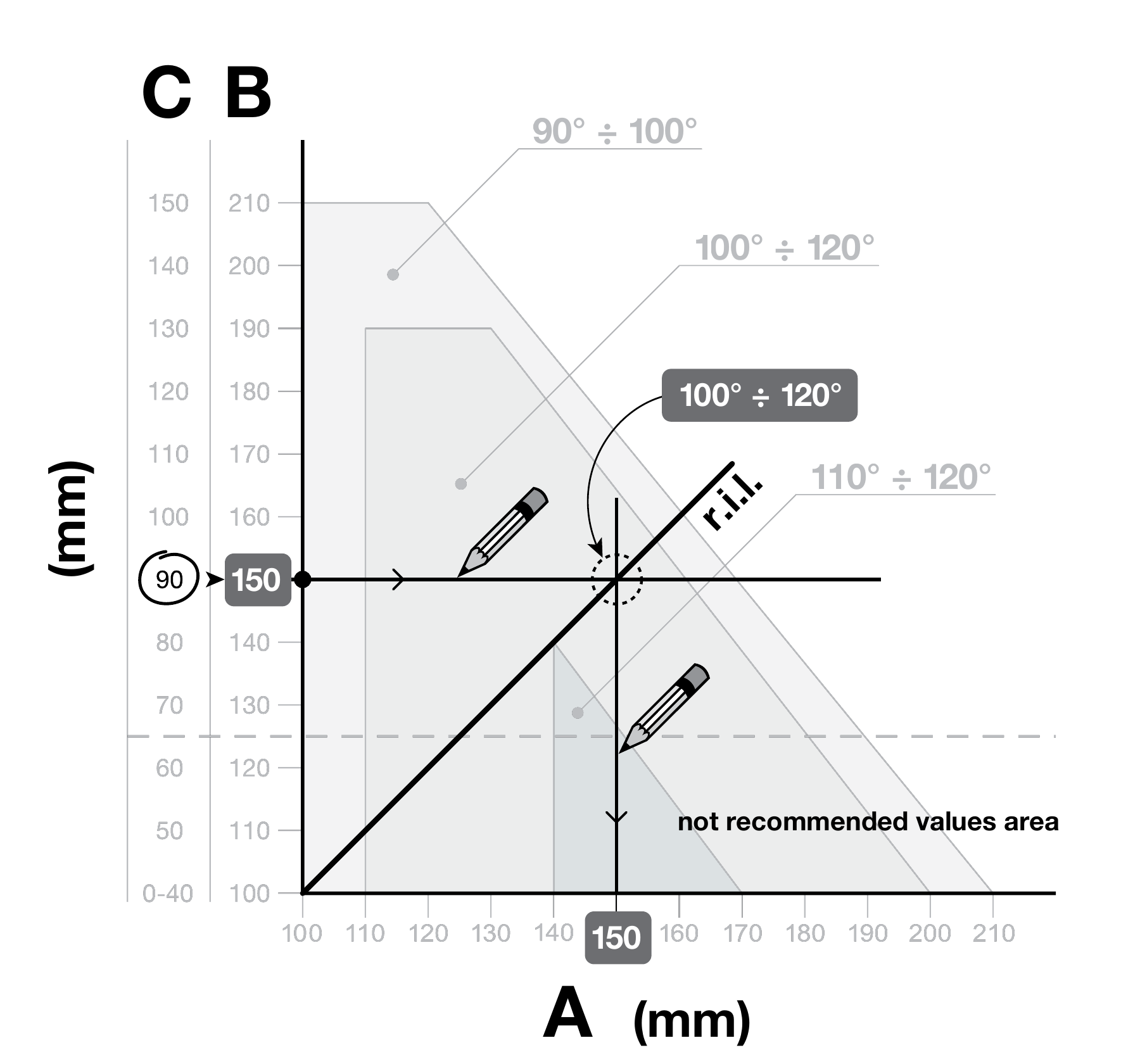

Mérje meg a pánt eltolását C; az eredeti szerelési grafikon alapján határozza meg a B értékét, a nyitási szöget és az A értékét. Az A és B érték lehetőleg legyen hasonló; a vonal alatti B-értékeket a NICE nem ajánlja. Ha az oszlop vagy a pánt eltolása miatt nem tartható a geometria, módosítsa a konzolt, vagy használjon hosszabbított PLA6 hátsó konzolt. Kifelé nyíló kapunál hosszabbított hátsó konzol szükséges; a méretet a tényleges kapu alapján határozza meg. Hegesztés előtt mérje le a mellékelt konzolokat, és ellenőrizze a kapuszárny teljes mozgását.
Felszerelés előtt ellenőrizze a kapuszárny szilárdságát, könnyű kézi mozgathatóságát és a hajtás kioldásához való hozzáférést.
- Mérje meg a zsanér C méretű eltolását a kapu rajza szerint.
- A diagramon C-től húzzon vízszintes vonalat, és olvassa le a B értéket.
- Az ajánlott r.i.l. vonallal való metszéspont mutatja a megengedett szöget; az A értéket függőleges vonallal olvassa le.
- A konzol felhegesztése előtt ellenőrizze az A és B méretet, valamint a kapuszárny teljes mozgását. A t vonal alatti B értékeket a NICE nem javasolja.

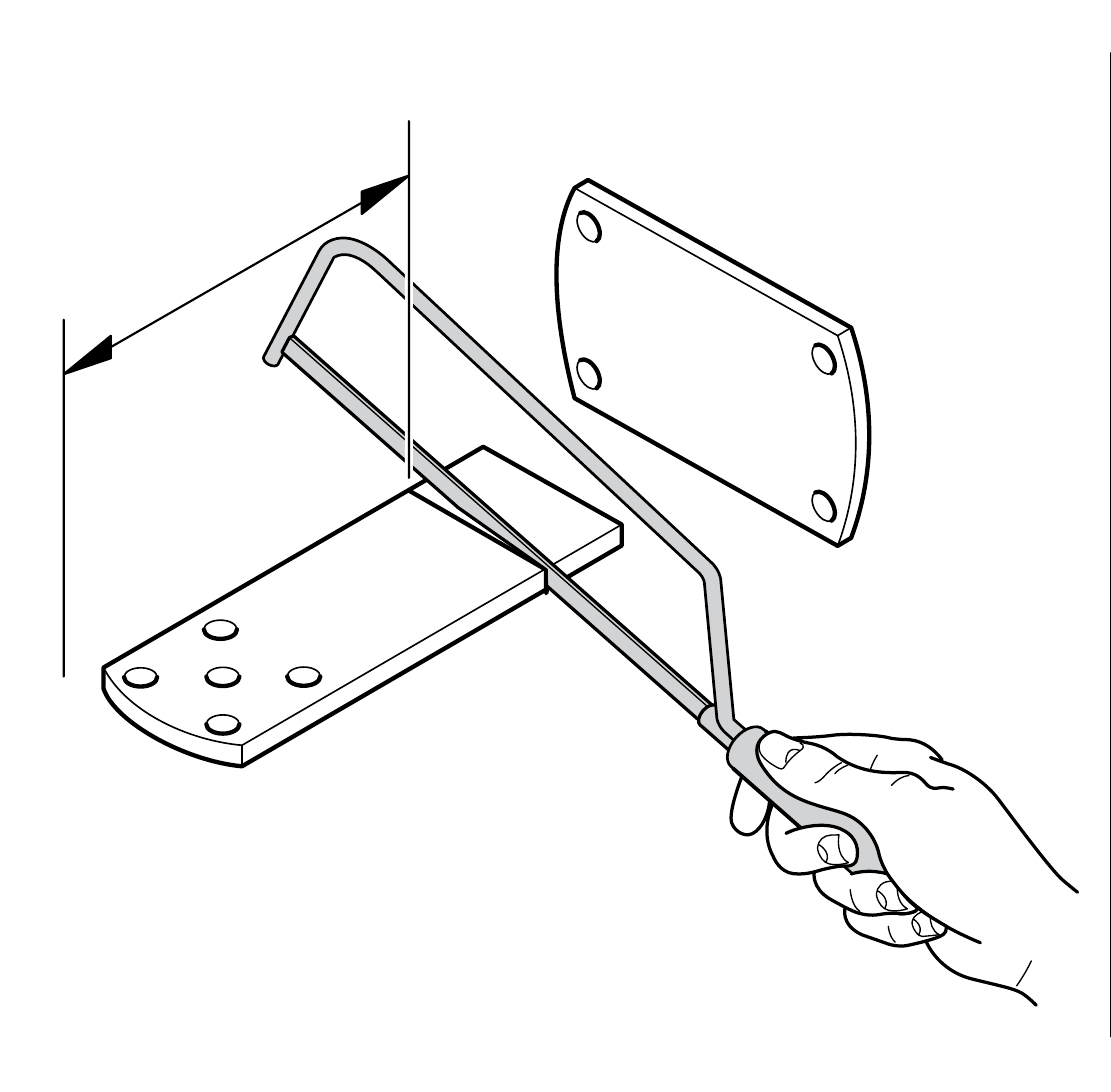

A Toona 4–5 sorozat mellékelt hátsó konzolja 150 mm hosszú. Ha módosítani kell a hosszát, a geometria ellenőrzése után rövidítse le, majd a NICE rajza szerint erősen rögzítse a szerelőlemezhez.
II. Az első rögzítőkonzol felszerelése
Az első konzolt az állandó méret szerint szerelje fel D = 880 mm és a kiválasztott A értékhez tartozó E táblázat szerint. A NICE Toona 4–5 eredeti rajza 34 mm-es magasságkülönbséget ad meg F = 34 mm. A végleges rögzítés előtt mérje meg a ténylegesen mellékelt konzolokat, és ellenőrizze, hogy a kapuszárny szabadon mozog-e.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
A hátsó konzolt rögzítse egy stabil oszlophoz, az elsőt pedig a kapuszárny merev részéhez. A végleges hegesztés előtt ellenőrizze a kapuszárny teljes mozgását és a hajtás szabad járását.
III. A hajtás felszerelése a hátsó konzolra

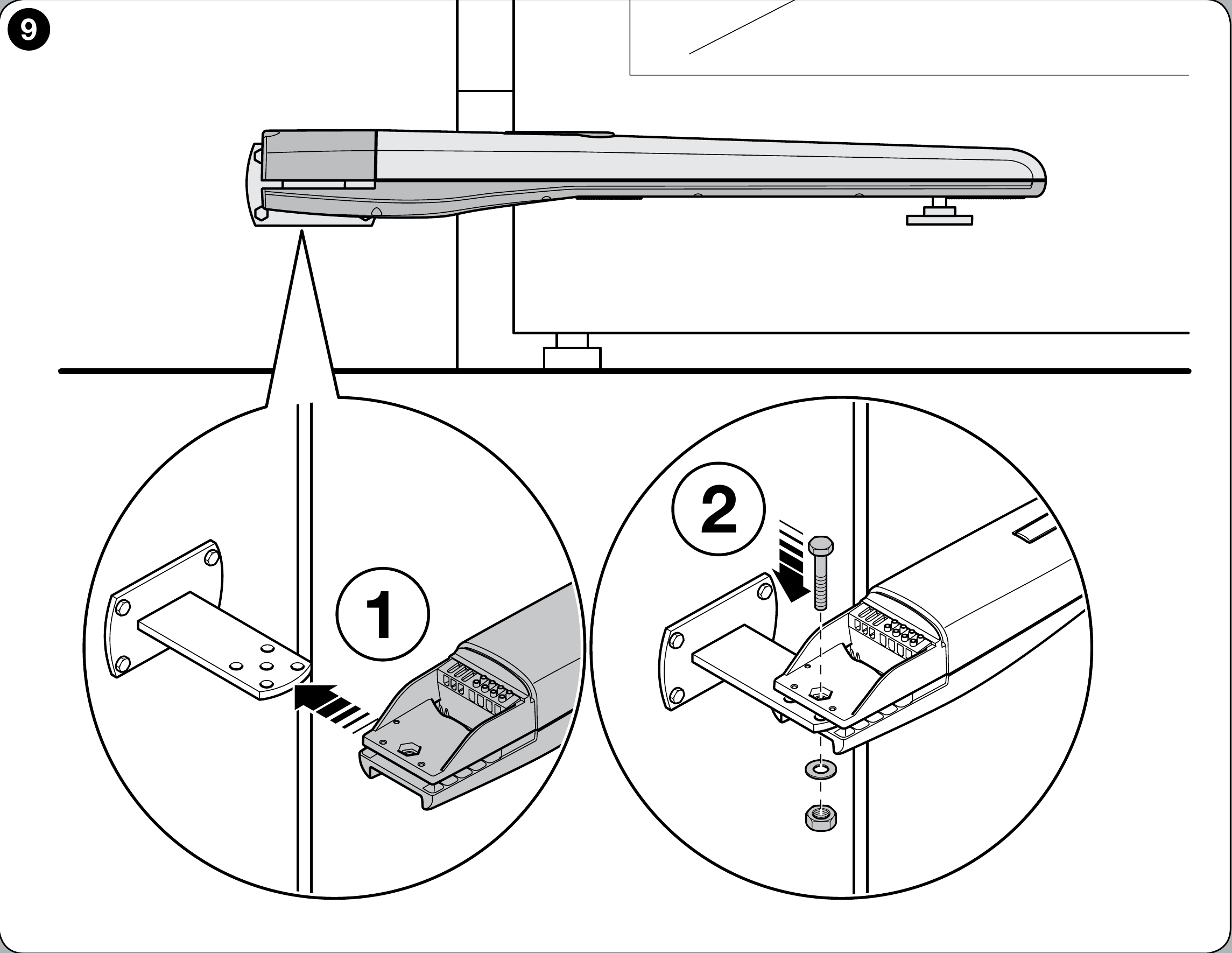

- Rögzítse a motort a hátsó konzolhoz a mellékelt csappal vagy csavarral, alátéttel és anyával, a NICE rajza szerint.
- Húzza meg az anyát, majd lazítsa vissza körülbelül 1/10 fordulattal, hogy a felfüggesztés mozgásához minimális holtjáték maradjon.
IV. A hajtás felszerelése az első konzolra

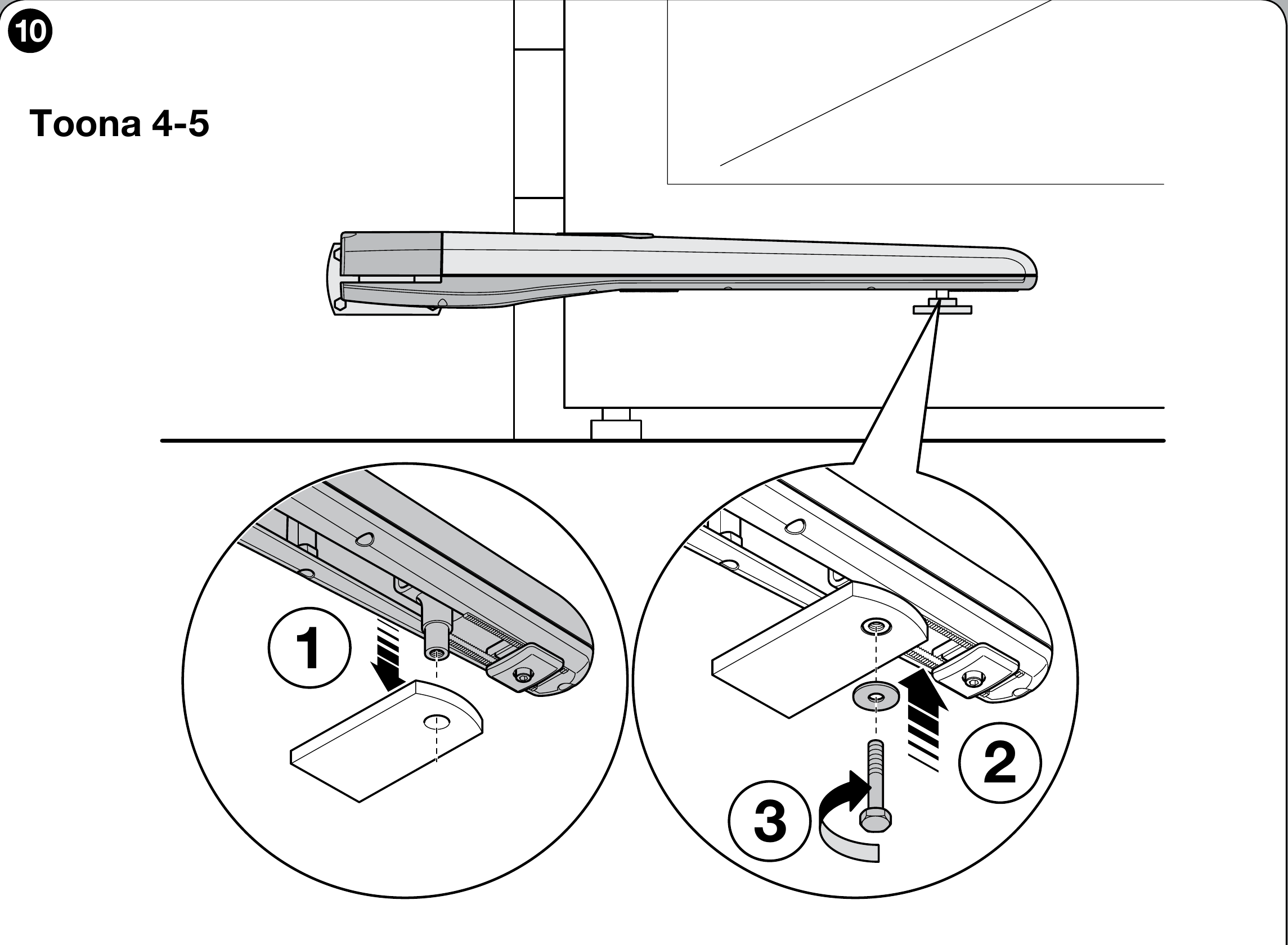

Ideiglenesen rögzítse az első konzolt a kapuszárny merev részéhez, ellenőrizze a teljes mozgástartományt, és csak ezután fejezze be a rögzítést. A motort a NICE rajza szerint a mellékelt csappal és alátéttel csatlakoztassa a konzolhoz.
V. A mechanikus nyitási ütköző beállítása

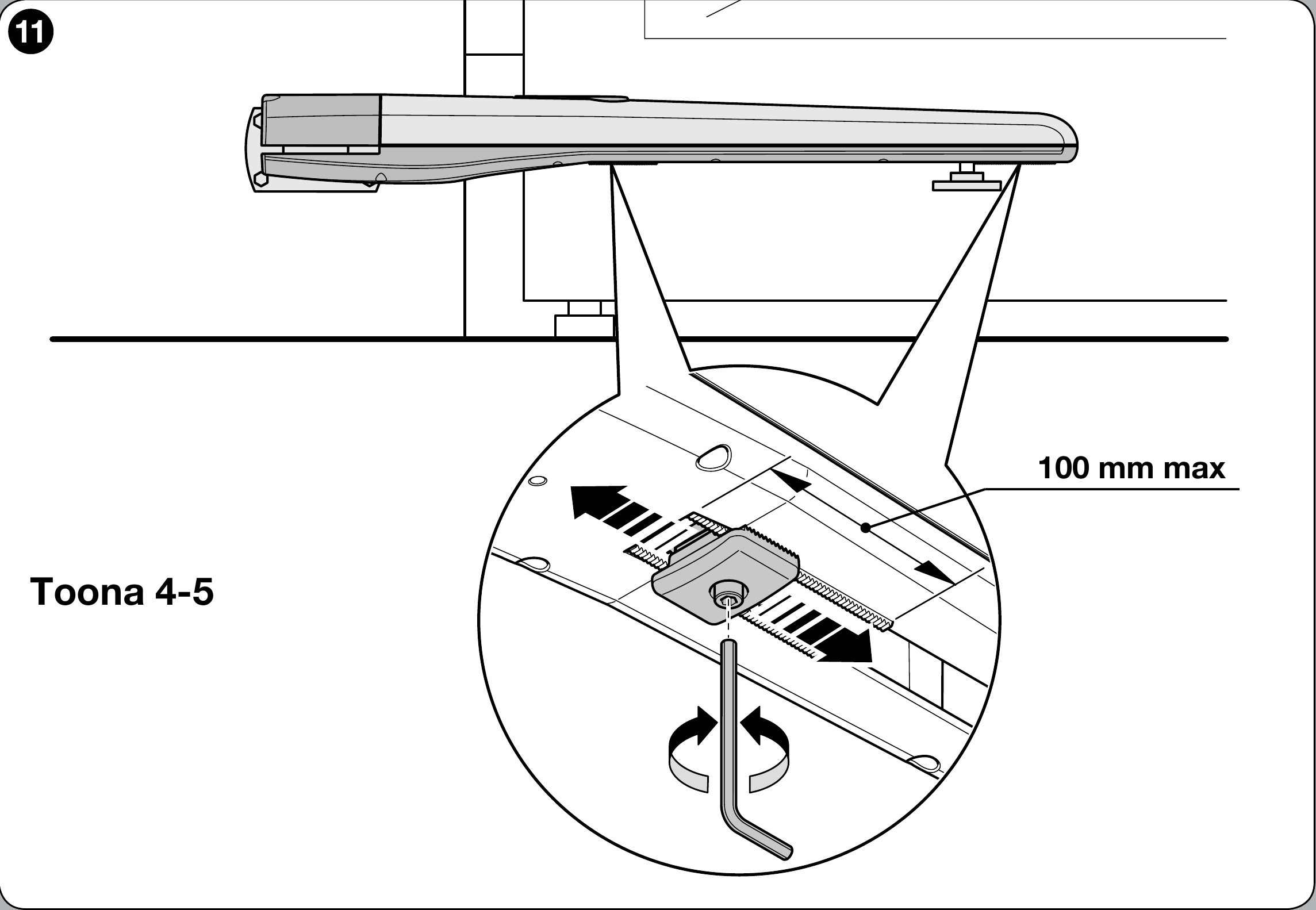

A TO5024HS beépített nyitási ütközővel rendelkezik. A beállításakor tartsa be a NICE rajzán megadott max. 100 mm A zárt helyzetet és a külső ütközők szükségességét az adott kapu szerint határozza meg.
- Oldja ki a hajtást a kézi kioldási eljárás szerint.
- Lazítsa meg a nyitási ütköző csavarját, majd kézzel mozgassa a kapuszárnyat a kívánt nyitott helyzetbe.
- Tolja az ütközőt a csaphoz, majd húzza meg a csavart a rajz szerint.
- Kézzel csukja be a kapuszárnyat, majd ismét reteszelje a hajtást.
A motor kábelezése és bekötése

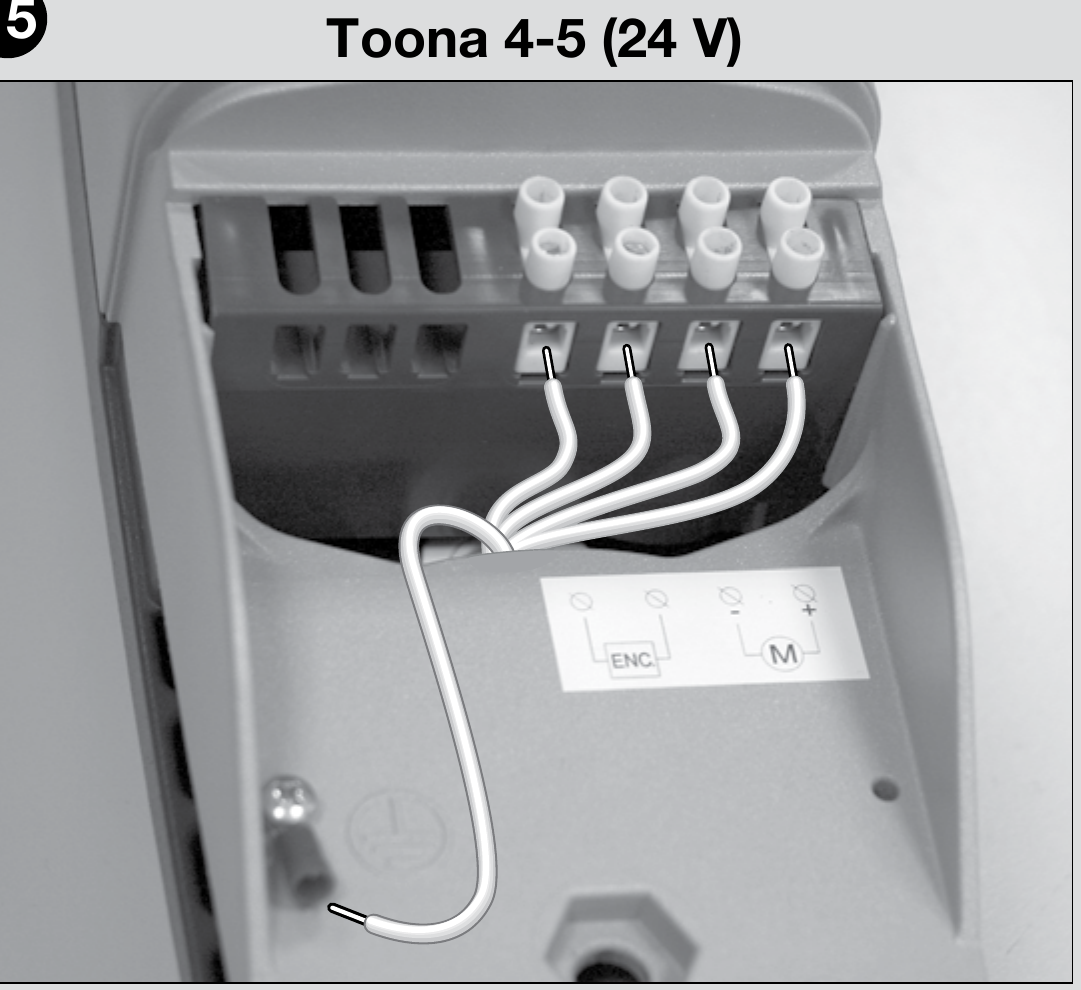

A bekötés előtt válassza le az elektromos tápellátást. A 24 V DC a motor feszültsége; a vezérlőegység tápellátását és a tartozékok kimeneteit külön kell figyelembe venni. A motor külön motorvezeték-párral és enkódervezeték-párral rendelkezik. A 4–5 sorozatú hajtás kapcsai az ábra szerint vannak jelölve; a 6–7 sorozatnál annak külön ábráját használja. A bekötést kizárólag a ténylegesen beszerelt vezérlőpanel alapján határozza meg. A NICE szerint kifelé nyíló kapunál módosítani kell a motor tápellátásának polaritását; az enkódert ne kösse be a motor tápellátásaként.
A bekötés után ellenőrizze a mozgás irányát, a megállási helyzeteket és a biztonsági berendezéseket az adott vezérlőegység kézikönyve szerint. Az elektromos bekötést és a vizsgálatokat megfelelő szakképesítéssel rendelkező személynek kell elvégeznie.
Ellenőrzés az első indítás előtt
Az automata kapu felszerelését, elektromos bekötését és üzembe helyezését bízza képzett szakemberre. Bekapcsolás előtt a kapuszárnynak kioldott állapotban teljes útján egyenletesen, akadás nélkül kell mozognia, a konzoloknak és az oszlopnak pedig stabilnak kell maradniuk.
- A tényleges vezérlőegység szerint végzett bekötés után ellenőrizze a mozgás irányát, és annak útmutatója alapján állítsa be a helyzeteket. Az erő beállítása a vezérlőegységen történik, nem magán a motoron.
- Próbálja ki a nyitási ütközőt, a biztonsági fotocellákat, az esetleges biztonsági élvédelmeket, a STOP vezérlést és a kézi kioldást. A szakembernek ellenőriznie kell a biztonsági erőhatárokat, valamint a kapuszárnyba épített kiskapu esetén annak nyitásakor a hajtás letiltását.
- Adja át az ügyfélnek a kioldási eljárást és a ténylegesen felszerelt vezérlőegység útmutatóját.
Tartozékok bekötése MC824HR30 esetén
Az alábbi kapcsok a MC824HR30/MCA1R30 vezérlőegységhez tartoznak TO5024HS motorral szerelt rendszerben, nem magához a motorhoz. Munkavégzés előtt válassza le a hálózati tápellátást, és csatlakoztassa le a tartalék akkumulátort. Másik vezérlőpanel esetén annak saját kapcsolási rajzát használja.
| Tartozékok | Kapcsok, feszültség és polaritás |
|---|---|
| BlueBUS fotocellák | Kompatibilis fotocellák, például EPMB, kétvezetékesen csatlakoztassa a BlueBUS. + és − nem felcserélhető. Állítsa be a címet, és az eszközök módosítása után ismételje meg a betanítást. |
| STOP és vezérlőparancsok | Bemenet STOP feszültségmentes NO vagy NC érintkezőt, illetve 8,2 kΩellenállásos elemet fogad; az állapotát betanítja. SbS, Open és Close a megfelelő sorkapocspárra csatlakoztatott feszültségmentes NO érintkezőt fogad. Az érintkezőknek nincs +/− polaritásuk, és ne vezessen külső feszültséget a bemenetre. |
| Segédtápellátás | A STOP-pár jobb oldali kapcsa = −, az SbS-pár bal oldali kapcsa = +, az alábbi ábra tájolásában (a feliratok a kapcsok felett). Megfelelő olvasó vagy modul tápellátása: 24 V DC (−30% és +50% között), legfeljebb 200 mA, készenléti (Stand-by) állapotban is. A modul vezérlőreléjét külön, feszültségmentes érintkezőként kösse be; ellenőrizze a modul megengedett feszültségtartományát és áramfelvételét. |
| Villogó, zár, visszajelző lámpa | FLASH: 12 V DC, legfeljebb 21 W; ELS: 12 V AC, legfeljebb 15 VA, rögzített +/− polaritás nélkül; OGI: 24 V DC, legfeljebb 4 W. A FLASH/OGI esetében a kapcsolási rajz nem jelöli a sorkapocspár +/− sorrendjét, ezért ne következtesse ki; polaritásérzékeny termék esetén ellenőrizze a panelen és a terméken lévő jelölést. A kimenetek funkciója programozástól függően eltérhet. |
| Rádió és tartalék tápellátás | A dugaszolható vevőegységet a SMcsatlakozóba, a tartalék akkumulátort pedig a beépített panelnek megfelelő csatlakozójába kell illeszteni. Ezeket nem a BlueBUS-ra vagy a motor kapcsaira kell csatlakoztatni. |
A kapcsok pontos helyét, a betanítást és a biztonsági elemek ellenőrzését megtalálja a az MC824HR30 vezérlőegység saját útmutatójában.
Vezérlőegység szerinti tartozékok
A tartozékot a ténylegesen beépített vezérlőegység és vevőegység csatlakozófelülete alapján válassza ki. A vezeték nélküli és vezérlőeszközök további felszerelést vagy beállítást igényelhetnek.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | A 24 V-os motort vezérli; az eljárások a ténylegesen beépített panelhez tartoznak. | MC824HR30 |
| Vevőegység | A rádióvevőt az adó kódolásának megfelelően válassza ki. | OXI · OXIBD · OXILR |
| Adó | A vevőegység alapján válasszon: a kétirányú BD és LR üzemmódokhoz megfelelő vevőegység szükséges. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotocellák | A használat a BlueBUS csatlakozási felülettől, vezeték nélküli típusok esetén pedig a további felszereléstől is függ. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Villogó | A feszültségnek és a teljesítményfelvételnek meg kell egyeznie a tényleges vezérlőegység kimenetének értékeivel. | ELDC · WLT |
A hajtás kézi kioldása
A hajtást kizárólag álló kapuszárnynál oldja ki vagy reteszelje. Ha a kapun elektromos zár van, először nyissa ki. Meghibásodás esetén válassza le a tápellátást.
- Húzza félre a védőfedelet, helyezze be a mellékelt kulcsot, és fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kioldókart, majd kézzel mozgassa el a kapuszárnyat.
- Az újbóli reteszeléshez hajtsa le a kart, fordítsa el a kulcsot az óramutató járásával ellentétes irányba, vegye ki, majd zárja vissza a fedelet.
Újraindítás előtt ellenőrizze, hogy a hajtás rögzítve van-e, és senki sincs-e a kapu mozgásterében.
Ellenőrzés és karbantartás
A szervizelést legfeljebb 6 havonta szakképzett technikus végzi. A tápellátás leválasztása után ellenőrzi a rögzítéseket, a kopást, a korróziót és a csavarorsó, illetve az anya kenését. A tápellátás visszakapcsolása után ellenőrzi a mozgást, a kioldást és a biztonsági berendezéseket.
Műszaki jellemzők
Adat 75 ciklus/óra a NICE adatai szerint névleges erő mellett érvényes. A 0,025 m/s sebesség terhelés nélkül értendő; terhelés alatt a gyártó 0,018 m/s értéket ad meg.
| Paraméter | Érték |
|---|---|
Modell | TO5024HS |
Hajtómotor | 24 V DC |
Maximális / névleges áramfelvétel | 5 A / 2,5 A |
Maximális / névleges teljesítményfelvétel | 120 W / 60 W |
Löket | 505 mm |
Sebesség terhelés nélkül | 0,025 m/s |
Sebesség terhelés alatt | 0,018 m/s |
Maximális / névleges erő | 1 800 N / 600 N |
Ciklusok óránként névleges erő mellett | 75 |
Védettség | IP44 |
Üzemi hőmérséklet | −20 és +50 °C között |
Szigetelési osztály | F |
Becsült élettartam a NICE szerint | 80 000–250 000 üzemi ciklus |
Méretek H × Sz × M | 965 × 115 × 105 mm |
A motor tömege | 7,5 kg |
A táblázatban feltüntetett motortömeg a NICE csomagolás nélküli adata. A megrendelt változat tömege a csomagolást is tartalmazza, és a szállítási díj kiszámítására szolgál.
A NICE Toona szlovák–cseh szerelési útmutatója. A programozást, a végállások betanítását és a rádiós beállításokat a következőben végezze el: a ténylegesen beszerelt vezérlőegység útmutatójában.
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
