NICE TITAN TTN3724HS – önálló meghajtás legfeljebb 3,7 m-es / 450 kg-os szárnyú kapukhoz
| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
134 543,29 Ft áfával
| Tömeg |
|---|
| 12 kg |
A(z) NICE TITAN TTN3724HS – önálló meghajtás legfeljebb 3,7 m-es / 450 kg-os szárnyú kapukhoz termék leírása
Figyelem!
A NICE Titan TTN3724HS szárnyaskapu-hajtásához használt, R30-as (MC824HR30) vezérlőegység esetén a tartalék áramforrás csatlakoztatásához PS124 vagy PS324 kábeladaptert kell használni: CABLA11.

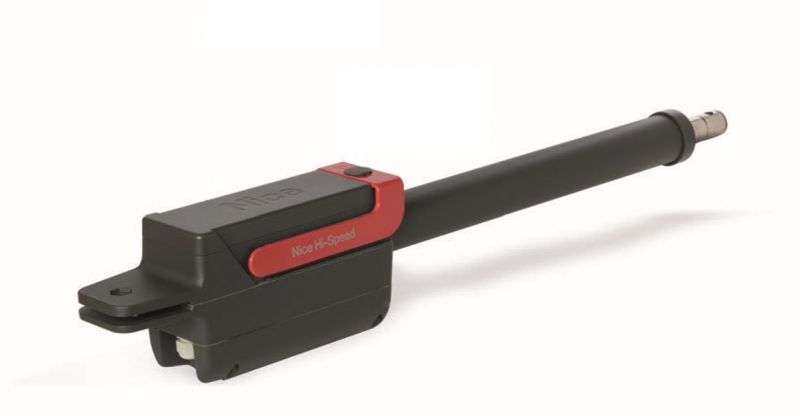

A NICE TITAN TTN3724HS egy különálló, gyors lineáris meghajtás egy kapuszárnyhoz. A motor tápfeszültsége 24 V DC . Mágneses enkóderrel rendelkezik; vezérlőegységet nem tartalmaz. A következőhöz csatlakoztatható: NICE MC824HR30. Kétszárnyú kapuhoz két motor és egy megfelelően bekötött központi vezérlőegység szükséges.
Ez egy önzáró hajtás a felső részen található kulcsos kioldóval. A 90°-os nyitás hozzávetőleges ideje körülbelül 12 másodperc tipikus szerelési körülmények között, az indulási és lassítási szakaszokat nem számítva; a tényleges idő a szerelési méretektől, a beállításoktól és a terheléstől függ. A 3,7 m-es és 450 kg-os határértéket együttesen kell figyelembe venni a alkalmazási diagram.
Vezérlőegység és kompatibilis tartozékok
A mágneses enkóder segít a vezérlésnek követni a kapuszárny helyzetét és felismerni az akadályokat. A pozíciók automatikus betanítását, a mindkét irányú lassítást, a háromgombos vezérlést és az erő beállítását a MCA1R30 panellel szerelt MC824HR30 biztosítja. A vezérlés kettős akadályfelismerő technológiát alkalmaz. A biztonságot a teljes kapun ellenőrizni kell.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | Egy vagy két TTN3724HS motort és azok mágneses enkódereit vezérli. | MC824HR30 Kompatibilitás |
| Fénysorompók | Áthaladásvédelem. A BlueBUS a vezérlőegységhez csatlakozó tartozékok bekötésére szolgál, nem a motor tápkábele. | NICE EPMB Bekötés és címzés |
| Figyelmeztető lámpa | A mozgást a FLASH kimenet jelzi. | NICE ELDC A kimenet elektromos adatai |
| Vevő és távirányító | A vezérlőegységbe illeszthető vevőegység és kompatibilis távirányító; ezeket a különálló motor nem tartalmazza. | NICE OXIBD / NICE MYGO4 Távirányítók párosítása |
| Elektromos zár | A kapu mechanikájától függően kiegészítő reteszelést biztosít a kapuszárnynak; függőleges vagy vízszintes kivitelben. | NICE PLA10 / NICE PLA11 ELS kimenet, 12 V AC |
| Tartalék tápellátás | Áramkimaradás esetén is működik; a csatlakozó és a vezérlőegység változata alapján válasszon. | NICE PSS324 Akkumulátorok és CABLA11 |
| Napelemes készlet | Alternatív tápellátás, az energiafogyasztás, a ciklusok száma és a napsütési viszonyok felmérését követően. | NICE SOLEMYO SYKCE30 Üzemeltetési feltételek |
Az MC824L, illetve a más típusú enkóderhez készült vezérlőegység nem helyettesíti ennél a motornál az MC824H-t. A TTN3724HS különbözik a nem önzáró TTN3724RHS-től és a gyorsabb TTN3724HSC-től is; vezérlésük és műszaki adataik nem felcserélhetők.

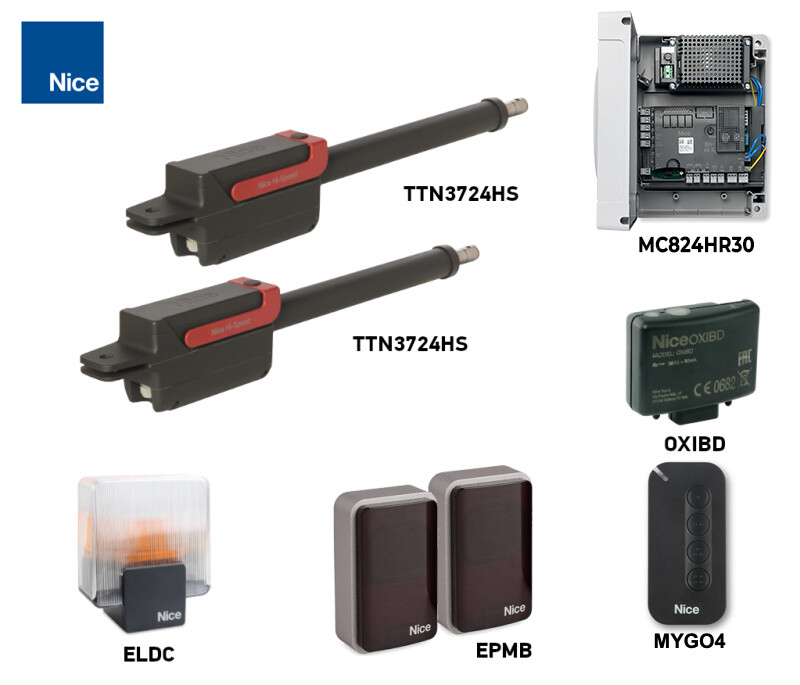

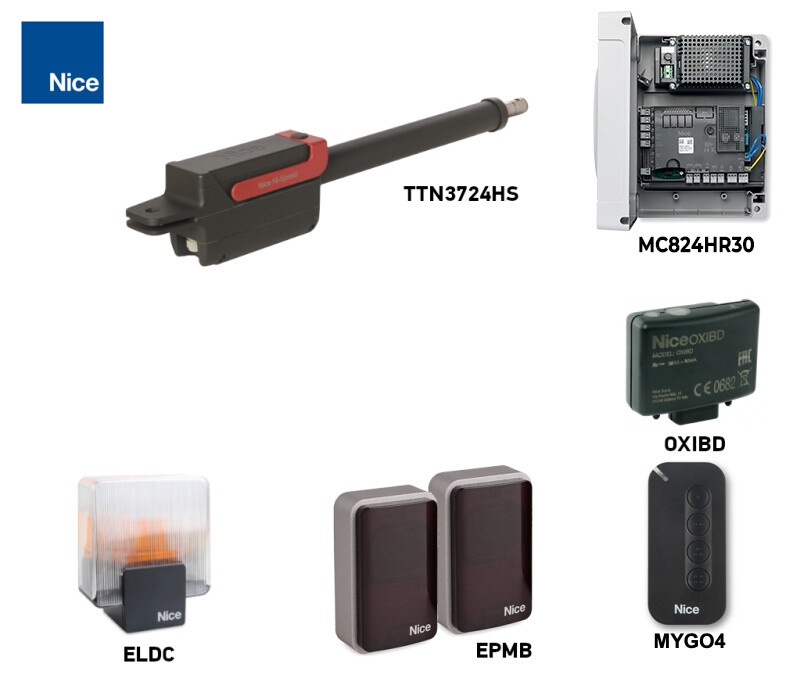

Egy- vagy kétszárnyú kapukhoz való készletek
Az összes felsorolt TITAN készlet MC824HR30 vezérlőegységet, OXIBD vevőegységet és MYGO4 távirányítót tartalmaz. A fénysorompóval szerelt változatok EPMB-t, a tartozékos változatok pedig ELDC figyelmeztető lámpát is tartalmaznak. A határértékek mindig egy kapuszárnyra és egy motorra vonatkoznak.
| Egy kapuszárny | Különálló motor | Két kapuszárny |
|---|---|---|
| Alapkészlet Fénysorompóval Tartozékokkal  Egy motor + központi vezérlőegység. | TITAN TTN3724HS Ez a termék. Központi vezérlőegység, fotocellák és rádiós vezérlés nélkül. | Alapkészlet Fotocellákkal Tartozékokkal  Két motor + egy központi vezérlőegység. |
Mit tartalmaz az önálló meghajtás?
A csomag egy TTN3724HS motort, egy első és egy hátsó szerelőkonzolt, valamint kioldókulcsokat tartalmaz. A vezérlőegység, a vevőegység, a távirányítók, a fotocellák, a villogó és a tartalék akkumulátor külön vagy a megfelelő készletben választható. A teherhordó aljzathoz való rögzítésnek az adott kapuhoz kell igazodnia.

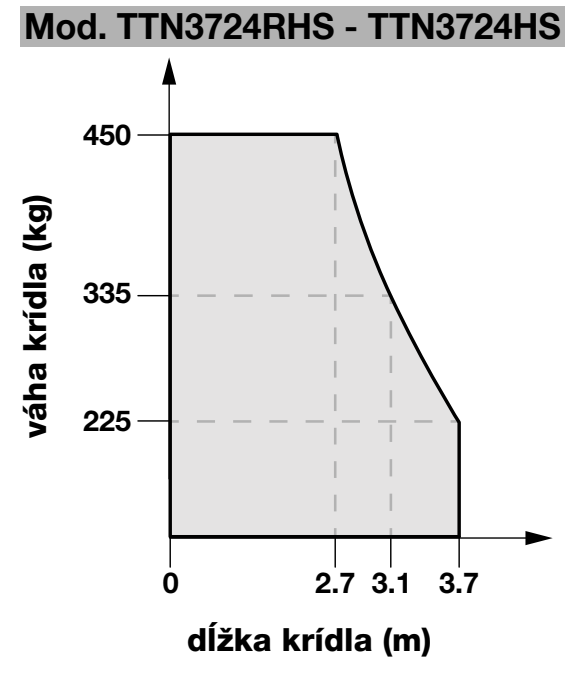

A kapuszárny hossza, tömege és alkalmassága
A motor kiválasztásához ismerni kell a kapuszárny hosszát és tömegét, a mozgással szembeni ellenállást, a zsanérok helyzetét, valamint a szél hatását. A kapuszárnynak merevnek és megfelelően felfüggesztettnek kell lennie, kézzel pedig a teljes útján egyenletesen kell mozognia.
| Egy kapuszárny hossza | Tömeg a diagram alapján |
|---|---|
| 2,7 m-ig | Legfeljebb 450 kg |
| 3,1 m | Körülbelül 335 kg |
| 3,7 m | Legfeljebb 225 kg |
A feltüntetett értékek között a diagram görbéje az irányadó. Ezért a motor nem alkalmas egy 3,7 m hosszú és 450 kg tömegű kapuszárnyhoz. A tömör kitöltés, a szél vagy a nagyobb mozgási ellenállás kisebb tömeg esetén is más összeállítást tehet szükségessé.
A motor felszerelése és a konzolok rögzítése
A felszerelést, bekötést és üzembe helyezést bízza szakemberre. A munka megkezdése előtt válasszon le minden áramforrást, az akkumulátort is beleértve. A motor és az első konzol nem támaszkodhat a kapu gyenge kitöltésére; a rögzítésnek a terhelést a teherhordó szerkezetre kell átadnia.

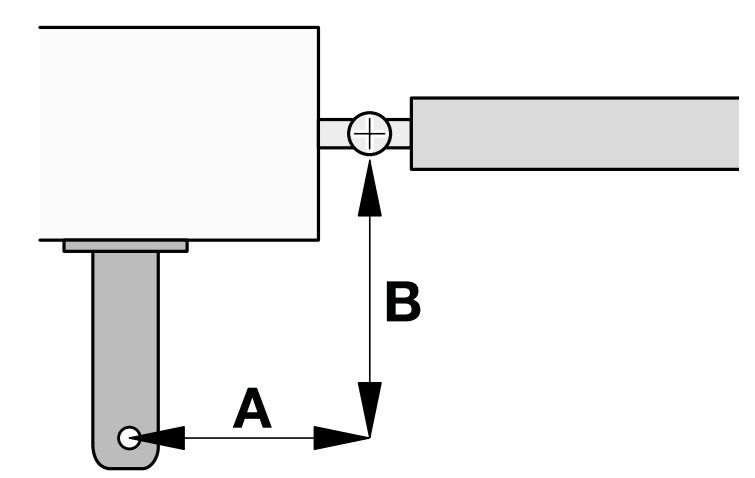

A/B méretek, szabad hely és ütközők
| Feltétel | Betartandó előírás |
|---|---|
| Geometria 110°-os nyitáshoz | A TTN3724HS esetében megadott értékek A = 180 mm és B = 180 mm. Az A/B méretek a rajz szerinti méretek, nem az oszlop keresztmetszeti méretei. |
| Rögzítés | A hátsó konzolt rögzítse szilárd aljzathoz, az elsőt pedig a kapuszárny teherhordó keretéhez. A motornak vízszintben kell állnia, a csapoknak pedig szabadon kell forogniuk. |
| Löket | 510 mm; az L szerelési hossz a dugattyú helyzetétől függően 860 és 1 370 mm között van. Ellenőrizze a teljes mozgástartományt, hogy a geometria ne kényszerítse a motort a löketén túlra. |
| Alacsony szerelési magasság | Legalább 110 mm-rel a talajszint felett. Hagyjon elegendő helyet a hozzáféréshez, a kioldáshoz, valamint a víz és a szennyeződések elleni védelemhez. |
| Ütközők | A kapu nyitott és zárt helyzetben történő megállításához használjon fix mechanikus ütközőket. A végállások betanítása nem helyettesíti a megfelelő mechanikát és a tartós ütközőket. |
| Szabad hely | Ellenőrizze a motor és a kapuszárny teljes mozgáspályáját, a burkolat felnyithatóságát, valamint a kioldókulcshoz való hozzáférést. |
A konzolok felszerelésének menete

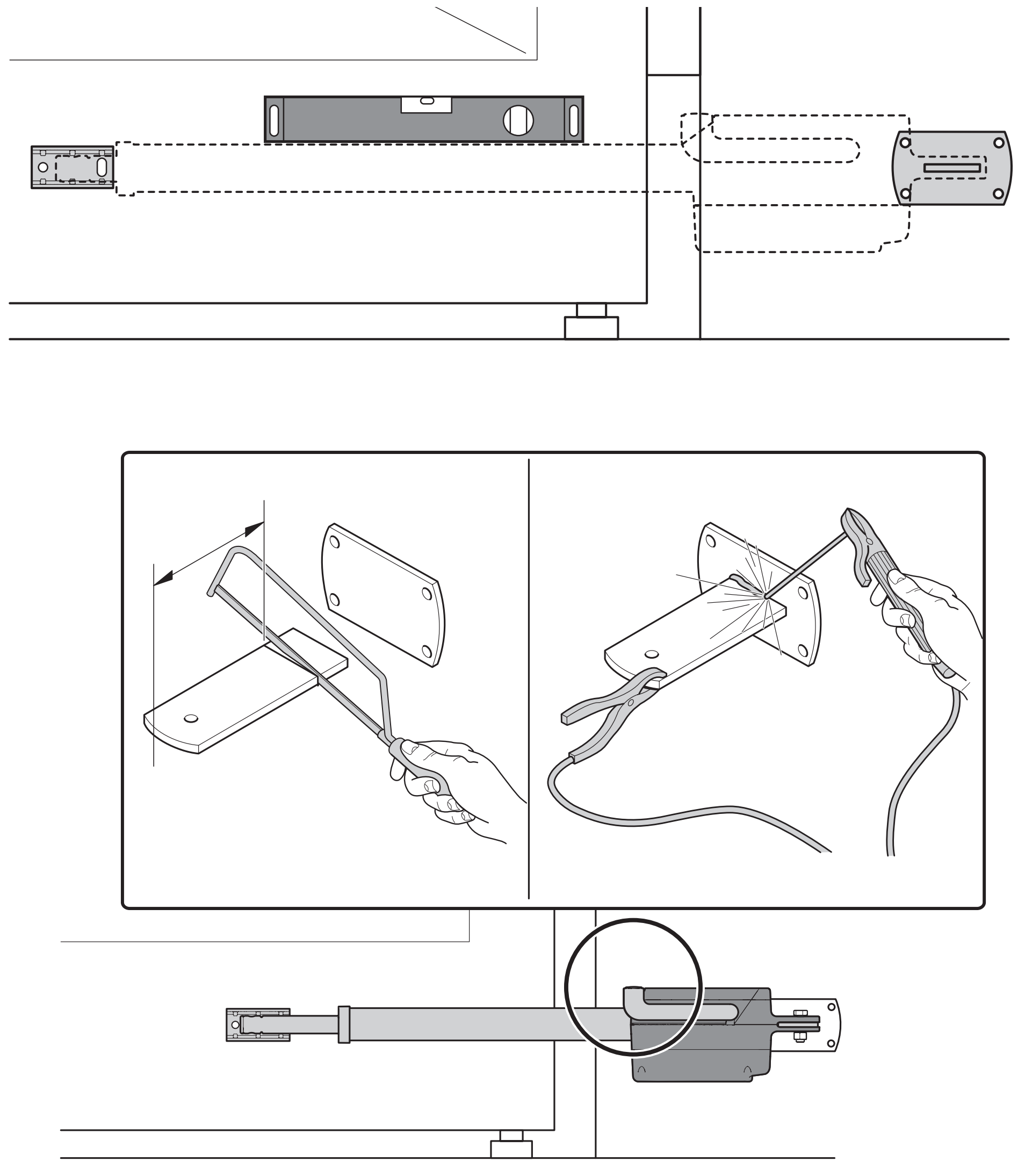

- A geometria és a kívánt nyitásszög alapján jelölje ki az első és a hátsó konzol helyét. Rögzítse a hátsó konzolt, ellenőrizze a vízszintet, majd akassza rá a motort.

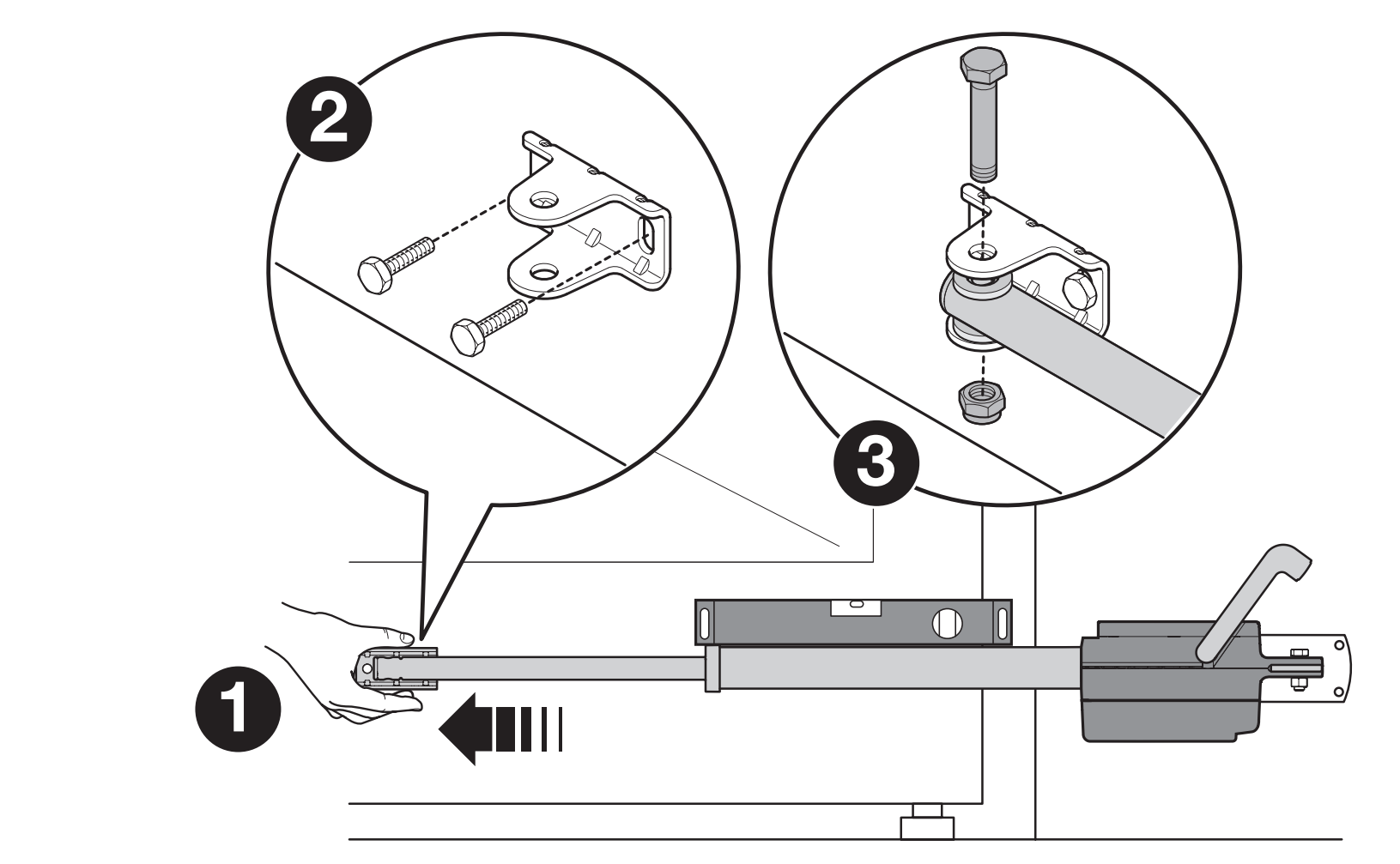

- Oldja ki a motort a kulccsal. Húzza ki teljesen a dugattyút, majd az ábra szerint ideiglenesen szerelje fel az első konzolt a kapuszárnyra.
- Állítsa vízszintbe a motort, csatlakoztassa a dugattyút az első konzolhoz, majd rögzítse a csappal. Kézzel mozgassa végig a kapuszárnyat a teljes úton, és ellenőrizze, hogy akadálymentesen eléri-e a nyitott helyzetű ütközőt.
- Válassza le a dugattyút az első konzolról, véglegesen rögzítse a konzolt, majd csatlakoztassa újra a motort. Hegesztés közben a motor nem lehet csatlakoztatva a tápellátáshoz, és nem érheti hegesztőáram vagy hő.
- Ellenőrizze a csapokat, a rögzítést és a teljes kézi mozgást. A betanítás előtt állítsa a kapuszárnyat az út körülbelül felére, és reteszelje a motort.
A motor és a mágneses jeladó bekötése
A motor 24 V DC feszültséggel működik, és nem csatlakoztatható közvetlenül 230 V-ra. A hálózati tápellátás a vezérlőegységhez csatlakozik. A motoron két MOTOR és két ENCODER kapocs található; a védővezetőt külön földelőfülhöz kell csatlakoztatni.
| Vezeték | Bekötés és hossz |
|---|---|
| Motor | 3 × 1,5 mm², legfeljebb 10 m: két motorvezeték és PE. A MOTOR kapcsokat a vezérlőegység megfelelő M1 vagy M2 kimenetére kell csatlakoztatni. |
| Jeladó | 2 × 1 mm², legfeljebb 10 m. Az ENCODER kapcsokat ugyanazon motor megfelelő ENC bemenetére kell csatlakoztatni. Az ENC polaritását nem kell betartani. |
| Közös kábel | A motor- és jeladóvezetékek egyetlen 5 × 1,5 mm² kábellel is helyettesíthetők a megadott hosszúságon belül. A védővezető továbbra is kizárólag PE-célra használható. |
| Egy kapuszárny | Csatlakoztassa a motort az M2 kimenetre, a jeladóját pedig a 2. motorhoz tartozó ENC bemenetre. Az M1 szabadon marad. |
| Két kapuszárny | Az M1-hez és az M2-höz tartozó jeladókat megfelelően kell hozzárendelni, a kapuszárnyak átfedésének megfelelő mozgási sorrenddel együtt. |
- Kikapcsolt tápellátás mellett távolítsa el a motor burkolatát, és lazítsa meg a kábelátvezetőt.

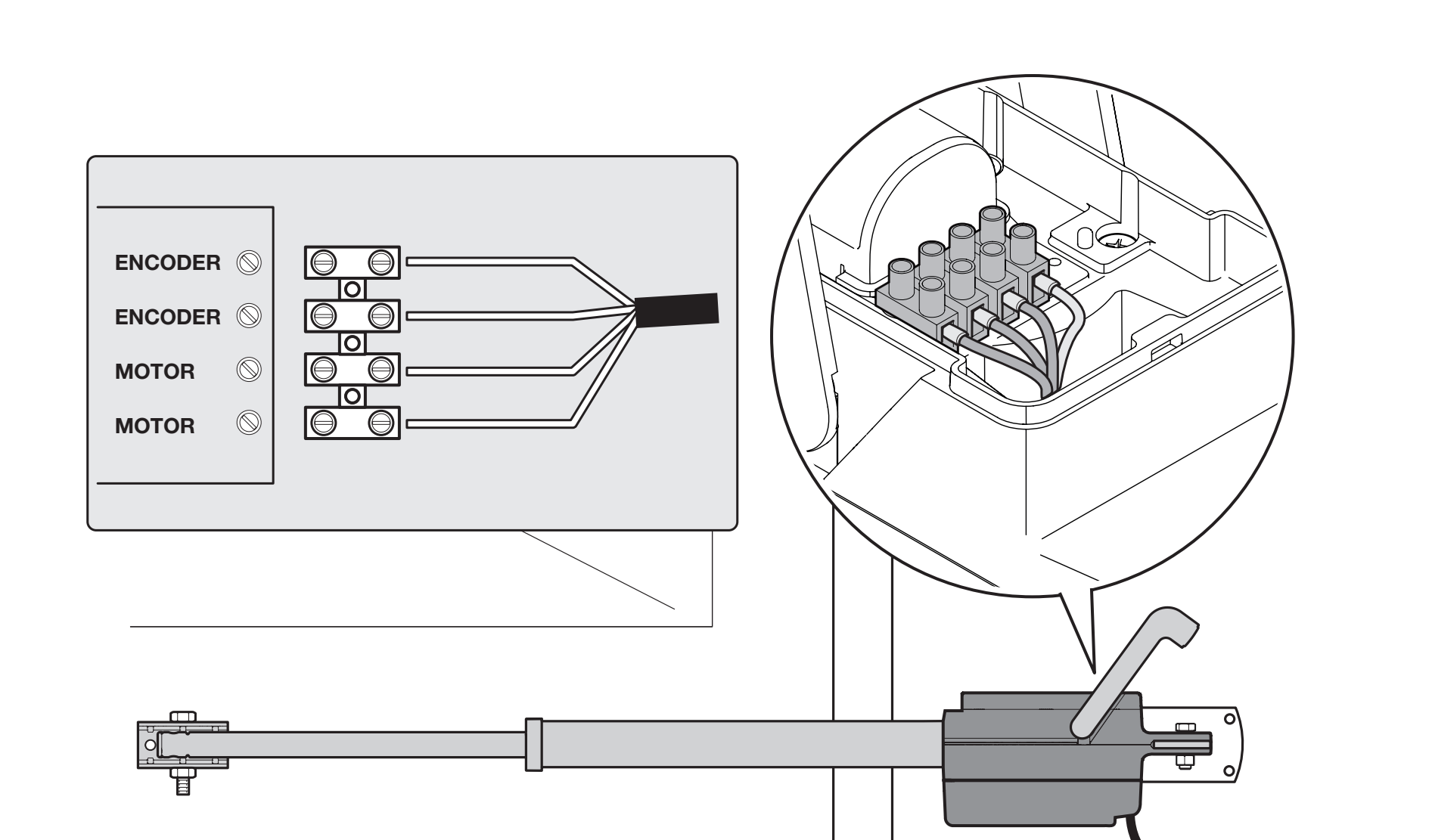

- Vezesse át a kábelt, az ábra szerint csatlakoztassa a MOTOR és ENCODER kapcsokat, a PE-vezetéket pedig kösse a földelőfülre. Ne keverje össze a motorvezetékeket a jeladó vezetékével.
- Húzza meg a kábelátvezetőt, ellenőrizze a húzásmentesítést és a tömítést, majd helyezze vissza a burkolatot. A kábelnek elegendő lazaságot kell hagyni a motor mozgásához, és nem akadhat be.
- Az MC824HR30 vezérlőn a párosított M/ENC csatlakozásokat és a pontos motormodell kiválasztását még a mozgáspálya betanítása előtt ellenőrizze.
A motor kapcsain nincs állandó +/− polaritás: a vezérlőegység a mozgás irányának megfelelően változtatja a polaritást. Ellenkező irányú mozgás esetén az áramforrások leválasztása után ellenőrizze a két motorvezetéket; a PE-vezeték bekötését ne változtassa meg.. A vezérlőpanel teljes csatlakozási rajza és tájolása az MC824HR30 bekötési rajzán.
A tartozékok bekötése és polaritása
A tartozékokat a MC824HR30 vezérlőegységhez kell csatlakoztatni.. A TITAN motor kábele nem BlueBUS-kábel. Segédtápellátás esetén tájékozódjon a STOP és SbS jelölések, valamint az alábbi részlet alapján.
| Csatlakozás | Polaritás és elektromos adatok |
|---|---|

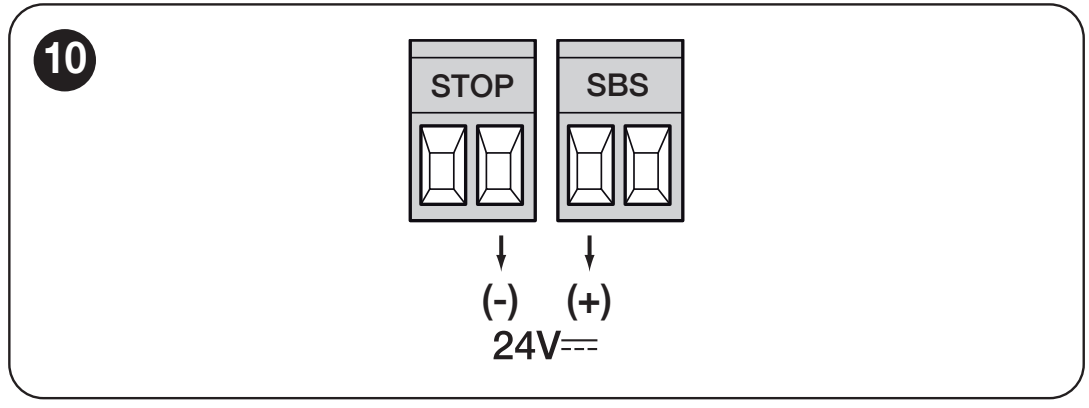

| Segédtápellátás | + az SbS kapocspár bal oldali kapcsa; − a STOP kapocspár jobb oldali kapcsa ha a jelölések az ábrán látható tájolásúak. 24 V DC, −30 % / +50 %, legfeljebb 200 mA. A feszültség készenléti állapotban is jelen van. |
| BlueBUS / NICE EPMB | Párhuzamos bekötés két vezetékkel, polaritás nélkül. 2 × 0,5 mm² 20 m-ig; 20–40 m között 2 × 1 mm². Állítsa be a fotocellák címét, majd ismételje meg az eszközök betanítását. |
| SbS, OPEN, CLOSE | Feszültségmentes, NO típusú kapcsolóérintkezők + / − nélkül; ne csatlakoztasson külső feszültséget. |
| STOP | NO, NC vagy 8,2 kΩ a csatlakoztatott biztonsági eszköztől függően. A bemenet típusát a betanítás során ismeri fel a rendszer; az érintkezőnek nincs polaritása. |
| FLASH / NICE ELDC | Figyelmeztető lámpa kimenete 12 V DC, legfeljebb 21 W. Az adott tápellátáshoz előírt ELDC-bemenetet és bekötési módot használja; az SbS/STOP segédkimenet polaritását ne alkalmazza itt. |
| ELS / elektromos zár | 12 V AC, legfeljebb 15 VA; + / − nélkül. A zár mechanikai helyzetétől függően válassza a PLA10 vagy PLA11 típust. |
A további bemenetek és kimenetek bekötését lásd a MC824HR30 teljes sorkapocstáblázatában. Ne hidalja át a biztonsági eszközöket csak azért, hogy a kapu elinduljon.
Első üzembe helyezés MC824HR30 vezérléssel
Bekapcsolás előtt el kell készülniük a konzoloknak, ütközőknek, a motor- és enkódervezetékeknek, valamint a biztonsági eszközöknek. A betanított mozgások során tartsa szabadon a kapu teljes mozgásterét.
| Sorrend | Teendő a vezérlőegységen |
|---|---|
| 1. A bekötés ellenőrzése | Ellenőrizze a motort és annak ENC-csatlakozását, a védővezetékeket, a fotocellákat és a STOP-ot. Egyszárnyú kapunál az M2-t kell használni. |
| 2. A motor kiválasztása | Állítsa be a pontos típust: TTN3724HS a Motor Type választókapcsolón, a táblázat és a választókapcsoló eredeti ábrája alapján. A kiválasztást a végállások betanítása előtt kell elvégezni. |
| 3. Az eszközök betanítása | A csatlakoztatott BlueBUS- és STOP-eszközöket a MC824HR30 első üzembe helyezési eljárása szerint tanítsa be. Az eszközök hozzáadása vagy eltávolítása után ismételje meg a műveletet. |
| 4. A pozíciók betanítása | Oldja ki a kapuszárnyakat, állítsa őket megfelelő kiindulási helyzetbe, majd reteszelje vissza. A kiválasztott üzemmódhoz használja a pozíciók betanítási eljárását Hibás irány vagy sorrend esetén azonnal állítsa le a betanítást. |
| 5. A rendszer ellenőrzése | Ellenőrizze a teljes nyitást és zárást, a kapuszárnyak átfedési sorrendjét, a lassítást és az összes biztonsági eszközt. Csak ezután adja át a kaput. |
Programozás és távirányítás
A TITAN TTN3724HS nem rendelkezik saját beállítógombokkal. A beállítás az MC824HR30 vezérlőegység három gombjával végezhető: OPEN, STOP/SET és CLOSE. Az automatikus zárás, a szünetidő, az erő, a sebesség, a lassítás és a kapuszárnyak késleltetése a kapu igényeinek megfelelően a vezérlőegységen állítható be.
| Beállítás | Eljárás |
|---|---|
| I. és II. szint | Az MC824HR30 teljes programozási táblázatai tartalmazzák a tartományokat, a LED-értékeket és a gyári beállításokat. |
| Erő és lassítás | Az erő módosítása nem helyettesíti a szoruló kapu javítását. A módosítás után ismételje meg a működési és biztonsági ellenőrzést. |
| Távirányítók NICE MYGO4 | A NICE OXIBD vevőegységen párosíthatók a rádióvezérlés eljárása szerint. A távirányító betanítása külön művelet a kapu útjának betanításától. |
| Törlés vagy visszaállítás | Kövesse az adott vezérlőegység vagy vevőegység eljárását. A vezérlőpanel visszaállítása és a rádiómemória törlése két külön művelet. |
Üzem áramszünet esetén
A kapu akkumulátor nélkül a kulccsal oldható ki. Az aktuális vezérlőegység automatikus tartalék tápellátásához használja a NICE PSS324. Az akkumulátort csak a szerelés, a betanítás és az ellenőrzések befejezése után csatlakoztassa a vezérlőegység erre szolgáló csatlakozójához; a motor önmagában nem tartalmaz akkumulátort.
A NICE PS124 vagy a régebbi PS324 használata esetén a MC824HR30 vezérlőegységgel adapterre van szükség: NICE CABLA11 és a panelen a készenléti állapotot ki kell kapcsolni (I. szint, L4 = OFF). Az adapter önmagában, a megfelelő beállítás nélkül nem elegendő. A részleteket lásd az MC824HR30 tartalék tápforrásának bekötésénél.
SOLEMYO napelemes tápellátás
NICE SOLEMYO SYKCE30 lehetővé teszi egy megfelelő rendszer hálózattól független táplálását, a napi ciklusszám, a tartozékok fogyasztása és a napsütési viszonyok felmérése után. A SOLEMYO használatához be kell kapcsolni a készenléti állapotot. A hálózati és a napelemes tápellátás nem csatlakoztatható egyidejűleg. Ez a beállítás eltér a PS124/PS324 és CABLA11 használatakor alkalmazottól.
Hibaelhárítás
| Jelenség | Ellenőrizendő |
|---|---|
| A motor nem mozdul | Ellenőrizze a tápellátást és a vezérlőegység jelzéseit, az áttétel reteszelését, a MOTOR csatlakozást és a hozzá tartozó ENC-csatlakozást. Használja az MC824HR30 diagnosztikája. |
| A betanítás során az ellenkező irányba indul | Állítsa le a betanítást. Minden áramforrás leválasztása után ellenőrizze a motor vezetékeit és a kiválasztott modellt; a védővezető maradjon a PE-csatlakozón. |
| Megáll vagy visszafordul | Először kézzel ellenőrizze a mechanikát, a geometriát és az ütközőket. Ezután ellenőrizze a biztonsági bemeneteket és a megfelelő enkódert. A nagyobb erő nem oldja meg a mechanikai ellenállást. |
| A kapuszárnyak nem megfelelően fedik egymást | Az M1/M2 hozzárendelése, az ENC-bemenetük, valamint a nyitási/zárási késleltetés beállítása az átfedéshez igazítva. Végezze el újra a szükséges betanítást. |
| A nyomógomb működik, a távirányító nem | A távirányító, az elem és a rádióvevő memóriájának ellenőrzéséhez lásd a távirányítók párosítása. |
| Hálózati áramszünet esetén nem működik | Ellenőrizze az akkumulátor állapotát és csatlakoztatását; PS124/PS324 esetén a CABLA11-et és a Stand-by OFF beállítást is. Ellenőrizze a tartaléküzem feltételeit. |
Kézi kioldás és visszazárás

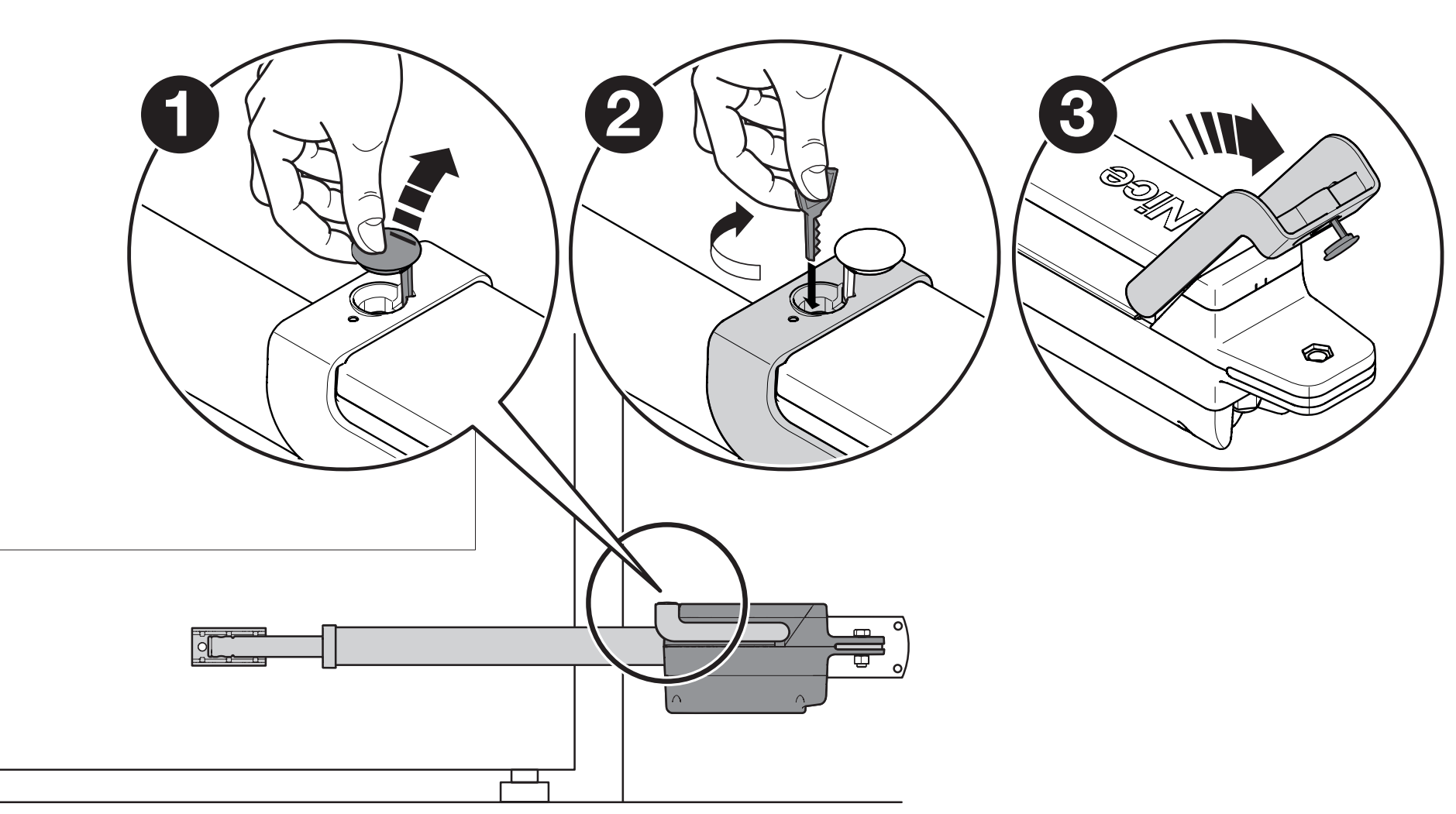

- Állítsa le a mozgást, és biztosítsa a kapuszárnyat az önálló elmozdulás ellen. Hajtsa fel a kioldó gumifedelét.
- Helyezze be a kulcsot, majd fordítsa el 90°-kal az óramutató járásával megegyező irányba. A kapuszárny most kézzel nyitható és zárható.

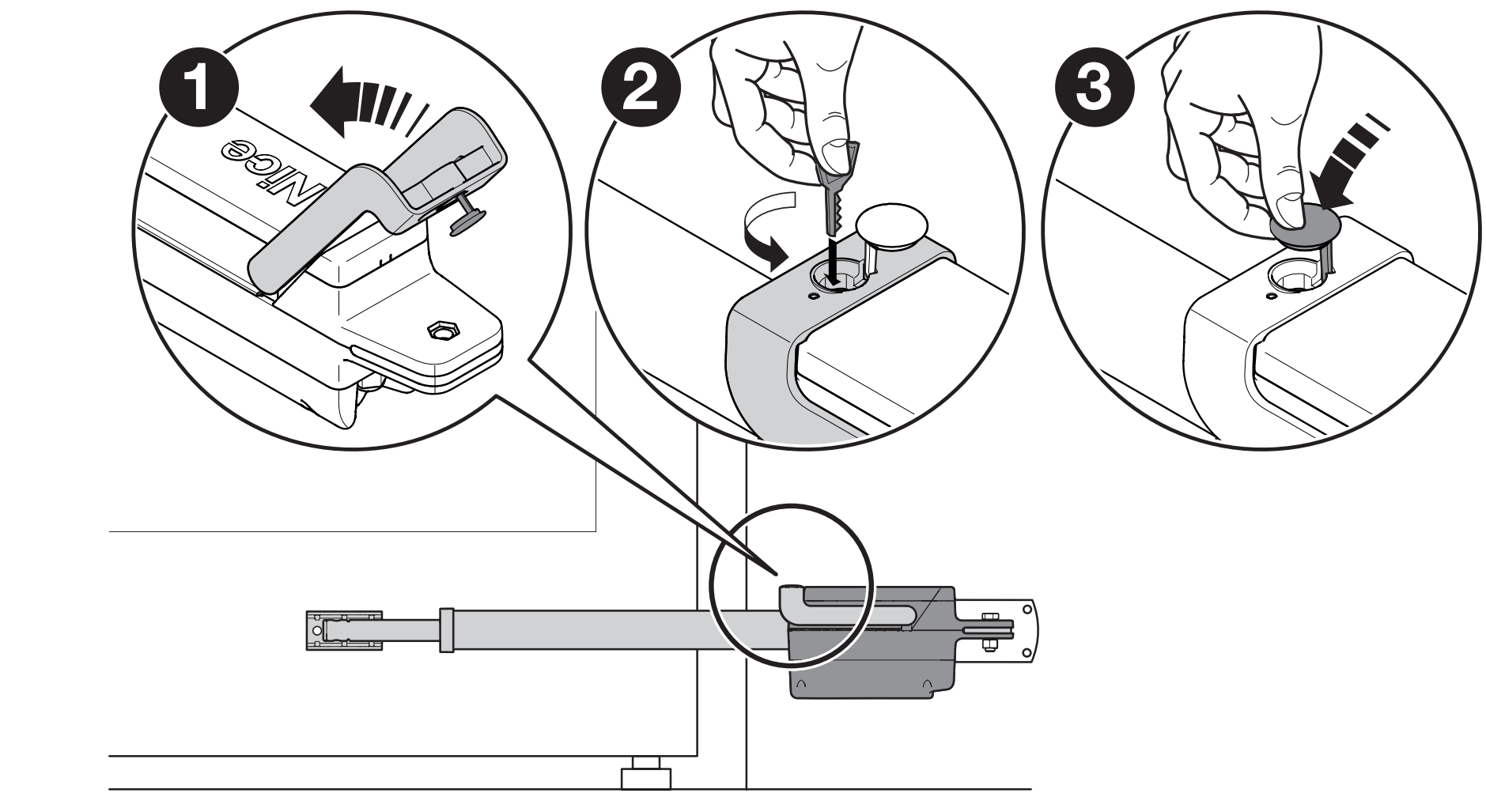

- Mielőtt visszatér az automatikus működéshez, állítsa a kapuszárnyat az út körülbelül feléhez, majd fordítsa el a kulcsot 90°-kal az óramutató járásával ellentétes irányba és fedje le a nyílást.
- Kétszárnyú kapu esetén mindkét motort külön oldja ki, illetve zárja vissza.
Biztonsági ellenőrzés és átadás
- A kioldott kapuszárnynak kézzel nyithatónak és zárhatónak kell lennie legfeljebb 390 N. Ez a mechanikai mozgás ellenőrzése, nem pedig a személyre ható megengedett ütközési erő.
- Zárja vissza a motorokat, és ellenőrizze a nyitást, a zárást és a megállást. Ellenőrizze az ütközőket, a kapuszárnyak átfedését és a véghelyzetek elérését.
- Ellenőrizze külön-külön a fotocellákat, a STOP funkciót, a biztonsági éleket és az egyéb védelmi eszközöket. Erőkorlátozásos védelem esetén a szerelőnek meg kell mérnie az ütközési erőket, és ellenőriznie kell a rendszer biztonságosságát.
- A motor erejét a vezérlőegység állítja be; a műszaki táblázatban szereplő maximális motorerő nem az emberrel való érintkezéskor megengedett erő.
- A kaput csak a sikeres ellenőrzések után adja át, és tájékoztassa a tulajdonost a kezelésről, a kioldásról és a karbantartásról. A gyermekek nem játszhatnak a vezérlővel vagy a kapu mozgási területén.
Rendszeres karbantartás
Az ellenőrzést legkésőbb 6 havonta végeztesse el.. Feszültségmentes állapotban ellenőrizze a konzolok és csavarok rögzítettségét, a korróziót, a csapok és mozgó alkatrészek kopását, valamint a kábeleket, tömszelencéket és tömítéseket. Cserélje ki a sérült alkatrészeket; a tápellátás visszakapcsolása után ismételje meg a teljes kapu működési és biztonsági ellenőrzését. A feltárt mechanikai hibát ne az erő növelésével próbálja megoldani.
A TTN3724HS műszaki adatai
| Paraméter | Érték |
|---|---|
| Típus | Visszaforgásgátló lineáris motor mágneses enkóderrel |
| Motor tápfeszültsége | 24 V DC |
| Vezérlőegység | MC824H; jelenleg MC824HR30 külön |
| A kapuszárny legnagyobb hossza / tömege | 3,7 m / 450 kg, külön-külön a diagram szerinti maximális értékek |
| A dugattyú legnagyobb sebessége | 3,2 cm/s = 0,032 m/s |
| Löket | 510 mm |
| Üresjárati áramfelvétel | 1,5 A |
| Névleges / maximális áram | 2,5 A / 6 A |
| Névleges / maximális teljesítményfelvétel | 60 W / 150 W |
| Névleges / maximális erő | 300 N / 2 200 N |
| Munkaciklus | A gyártó szerint folyamatos üzemű; az alkalmazhatóság a teljes kaputól és a vezérléstől függ |
| Védettség | IP54 |
| Üzemi hőmérséklet | −20 és +55 °C között |
| A ház méretei | 910 × 105 × 170 mm |
| L szerelési hossz | 860–1 370 mm a dugattyú kitolásától függően |
| A motor tömege | 8 kg |

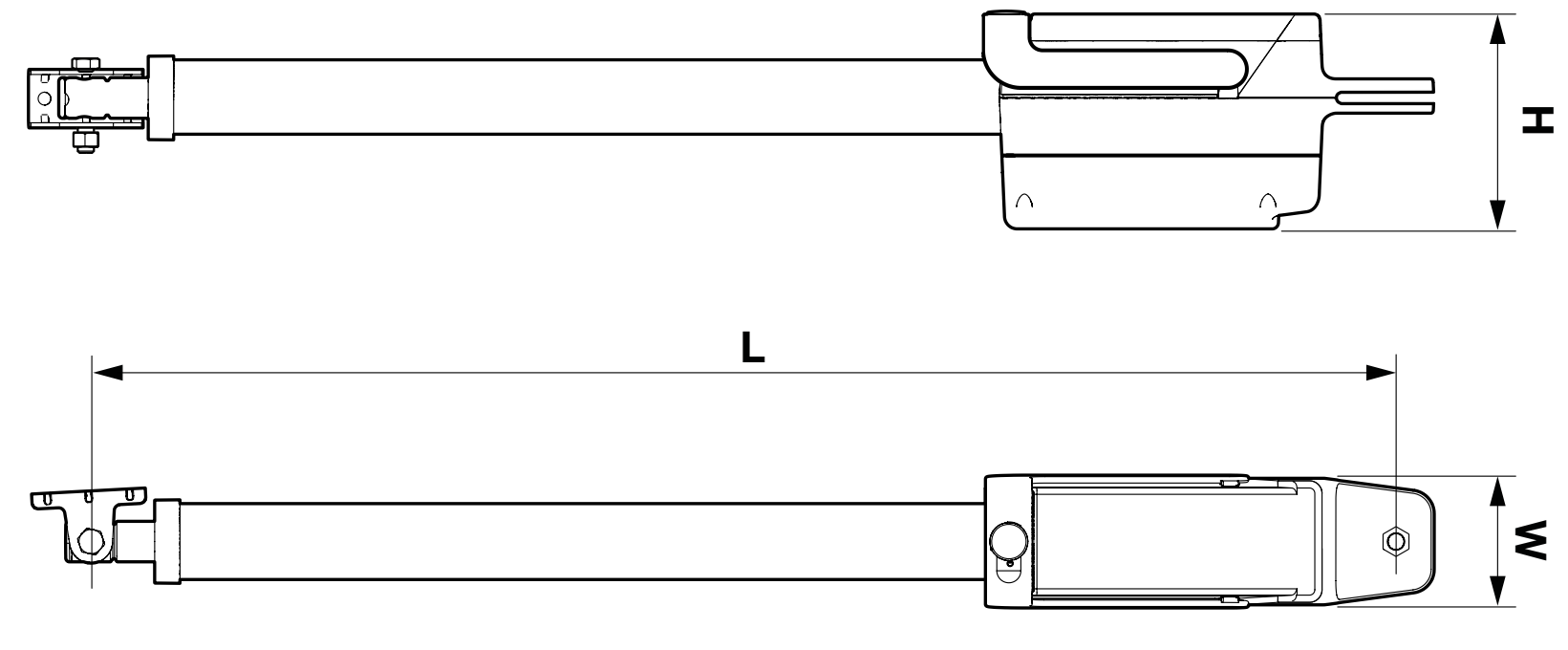

A rajzon feltüntetett L szerelési hossz és a ház méretei különböző adatok. A helyigény felmérésekor vegye figyelembe a konzolokat, a kapuszárny mozgását és a burkolathoz való hozzáférést is.
