NICE Toona TO7024 – 24 V-os meghajtás legfeljebb 7 m-es szárnyas kapuhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
236 976,28 Ft áfával
| Tömeg |
|---|
| 12 kg |
A(z) NICE Toona TO7024 – 24 V-os meghajtás legfeljebb 7 m-es szárnyas kapuhoz termék leírása
NICE Toona TO7024 önálló elektromechanikus kapunyitó 24 V DC mágneses enkóderrel, a kapu egyik szárnyához. A legfeljebb 1 700 kg és a legfeljebb 7 m szélső értékek; a megengedett kombinációt a TO7024 görbéje határozza meg. A kapumozgató nem visszafordítható és masszív alumíniumházzal rendelkezik.
A motor külön belső nyitási és zárási végállásütközőkkel rendelkezik. A 24 V a motor feszültségét jelöli; a hálózati tápellátást és a tartozékok funkcióit a ténylegesen beépített vezérlőegység határozza meg. Az aktuális MC824HR30/MCA1R30 saját útmutatóval. Régebbi MC824HR10/MCA1R10 esetén az adott panel útmutatása szerint járjon el.
| Gyors navigáció | |
|---|---|
| Csomag tartalma | Készletek |
| Tartozékok | Korlátok |
| Élettartam | Szerelés |
| Bekötés | Ütközők |
| Próba | Karbantartás |
| Kioldás | Képgaléria |
| Paraméterek | Kézikönyv |
| Tartozékok – sorkapcsok és polaritás | Kézikönyv PDF |

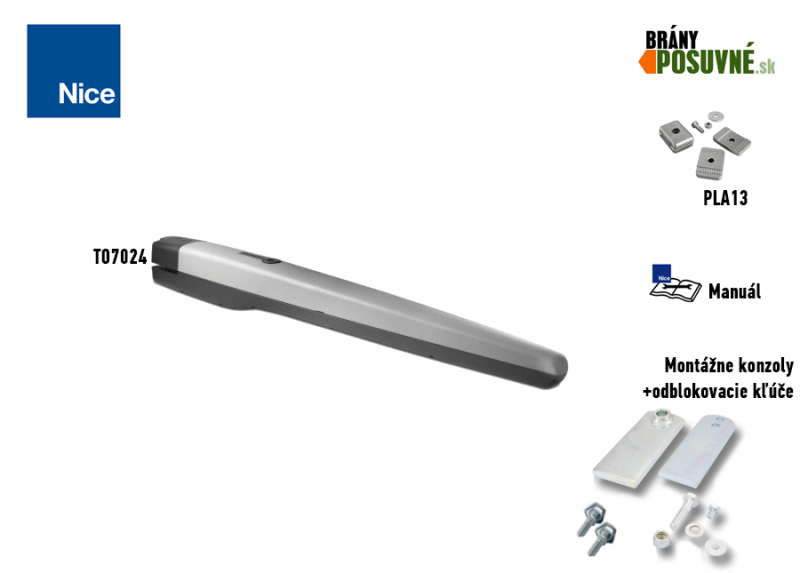

Mit tartalmaz az önálló kapumozgató?
| A csomag tartalma: | Kód | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 7 TO7024 kapumozgató |
TO7024 |
|
|
NICE Toona TO7024 elektromechanikus kapumozgató. Az 1 700 kg-os és 7 m-es értékek felső határok; a megengedett kombinációt a TO7024 diagramja alapján ellenőrizze. |
||||
 |
2 × | Belső nyitási és zárási végállásütközők | PMD1641R01.4610 | |
|
A belső végállásütközők állítják be a nyitott és zárt helyzetet; a további ütközők szükségességét a teljes kapu alapján mérlegelje. Beállítási útmutató. |
||||
 |
2 × | Kioldókulcs | CM-B | |
|
Áramkimaradás esetén a kapumozgató kioldására szolgál, hogy a kapu kézzel, tolva vagy húzva mozgatható legyen. |
||||
 |
1 × | Csavarozható első konzol |
PMD1640R02.4610 |
|
|

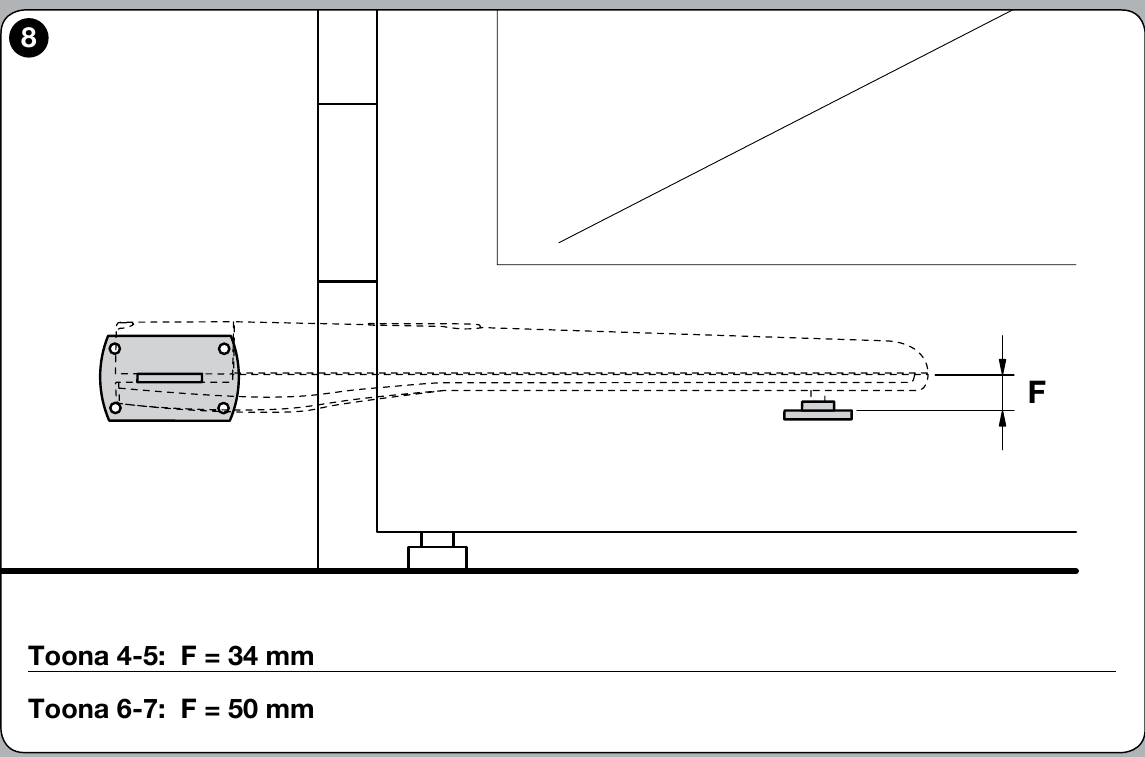

A kapuszárny rögzített részére kell csavarozni; ügyeljen rá, hogy más magasságban helyezkedik el, mint a hátsó konzol. |
||||
 |
1 × | Az első konzol csapja | R8.5120 Alátét V8X16.5102 Csap |
|
|
Az első konzolhoz rögzíti a kapumozgató első részét. |
||||
 |
1 × | Hegeszthető hátsó konzol | PMD1642.4610 | |
|
A konzolt a csavarozható szerelőlemezre vagy acél oszlopra kell hegeszteni. Ügyeljen arra, hogy más magasságban helyezkedik el, mint az első konzol. |
||||
 |
1 × | Szerelőlemez a hátsó konzol alá | PMD1639.4610 | |
|
Erre kell hegeszteni a hátsó konzolt. A szerelőlemezt ezután az oszlophoz vagy a falhoz kell rögzíteni. |
||||
 |
2 × | A hátsó konzol csapja | D12.5110 Anya R12.5120 Alátét V12X60.5102 Csap |
|
|
A hajtás hátsó részének hátsó konzolhoz rögzítésére szolgál. |
||||
Ez a termékkártya önálló motort és szerelési alkatrészeket tartalmaz. Automatikus működtetéshez megfelelő vezérlőegységre és a teljes kapu biztonsági eszközeire van szükség; a kész készletek tartalmát az egyes termékkártyák ismertetik.
Alternatív hajtások
| « Gyengébb hajtás | Alternatív hajtás | Erősebb hajtás » |
|---|---|---|
|
|
Nincs. |
Nincs. |

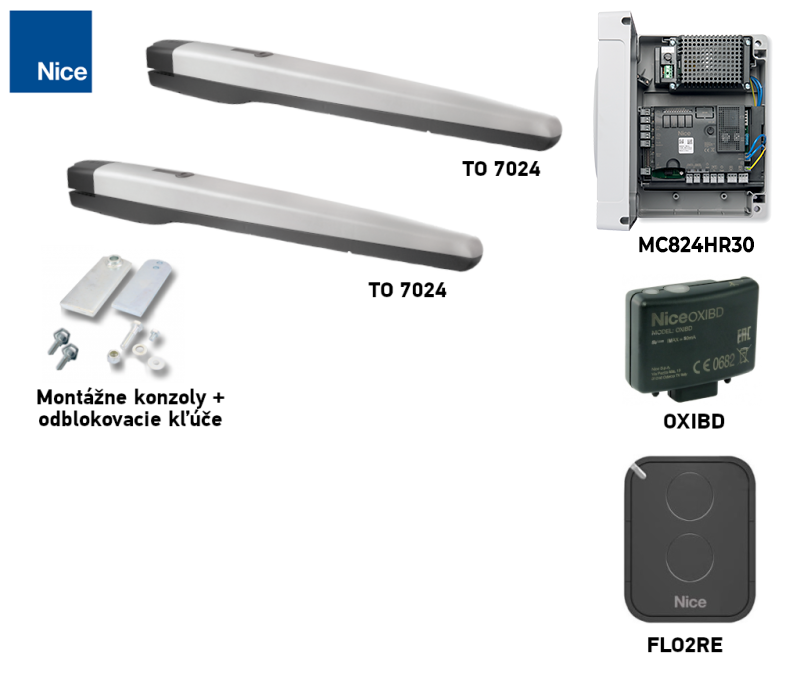

Kedvezményes készletek TO7024-gyel
Minden készletnél ellenőrizze a tartalmat és a motorok számát. A kapuszárny alkalmasságát a TO7024-görbehatározza meg; a 7 m és az 1 700 kg nem egyidejű érték.

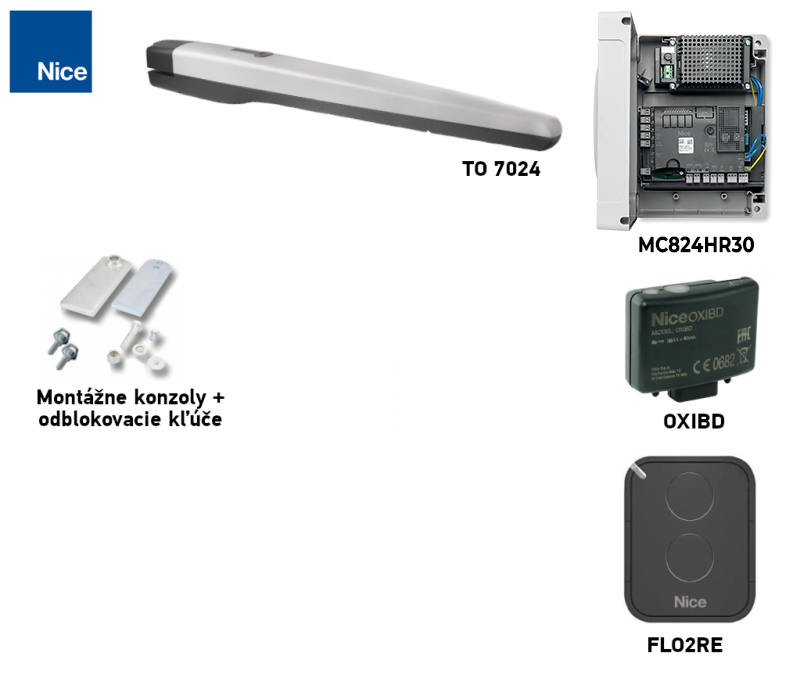

| Készlet egyszárnyú kapuhoz » | Készlet kétszárnyú kapuhoz » |
|---|---|
|
TO7024 hajtás, vezérlőegység, távirányító, rádióvevő. |
2 x TO7024 hajtás, vezérlőegység, távirányító, rádióvevő. |

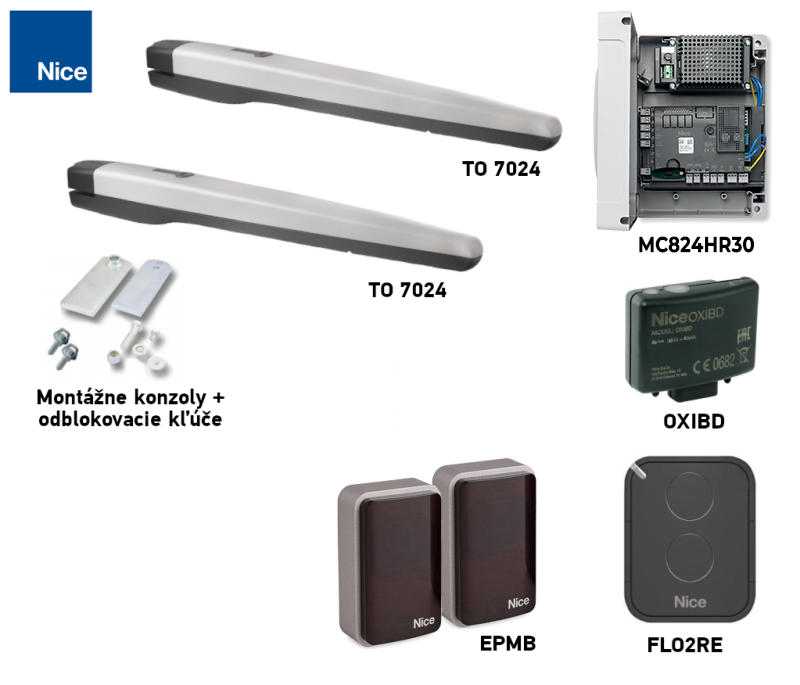

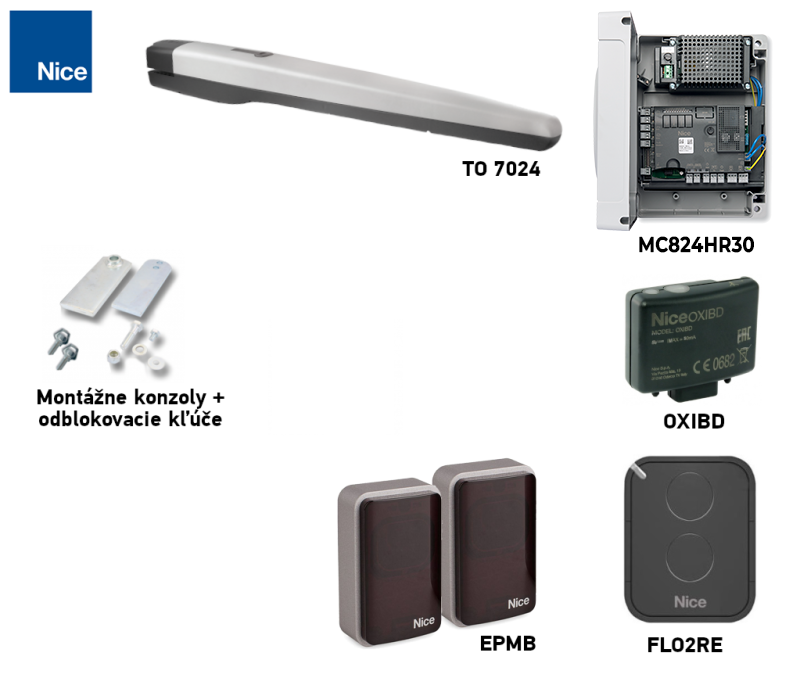

| Készlet egyszárnyú kapuhoz, fotocellákkal » | Készlet kétszárnyú kapuhoz, fotocellákkal » |
|
TO7024 hajtás, vezérlőegység, távirányító, rádióvevő, fotocellák. |
2 x TO7024 hajtás, vezérlőegység, távirányító, rádióvevő, fotocellák. |

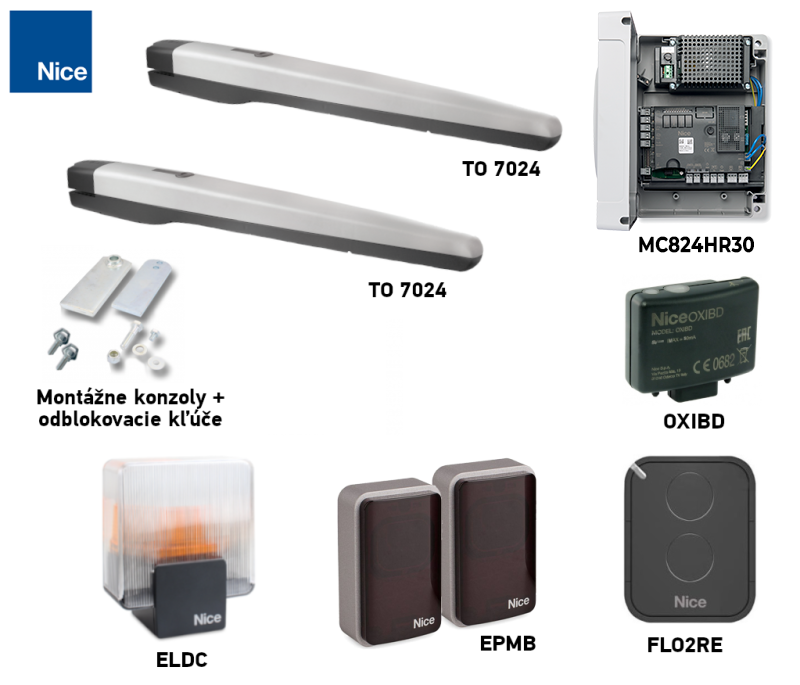

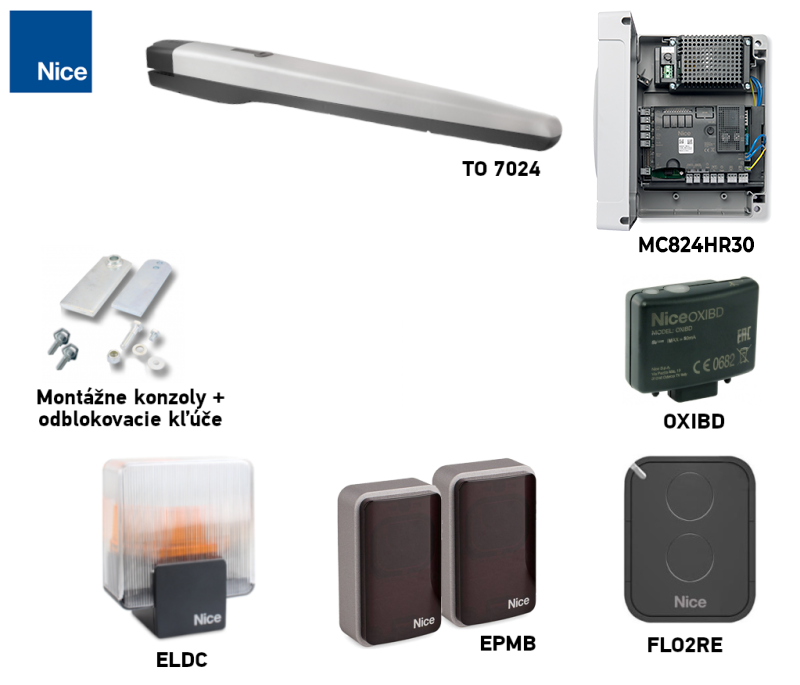

| Készlet egyszárnyú kapuhoz, tartozékokkal » | Készlet kétszárnyú kapuhoz, tartozékokkal » |
|
TO7024 hajtás, vezérlőegység, távirányító, rádióvevő, fotocellák, villogó. |
2 x TO7024 hajtás, vezérlőegység, távirányító, rádióvevő, fotocellák, villogó. |
Tartozékok bekötése MC824HR30 esetén
A következő sorkapcsok a MC824HR30/MCA1R30 vezérlőegységhez tartoznak a TO7024 motorral összeállított rendszerben, nem magához a motorhoz. A munka megkezdése előtt válassza le a hálózati tápellátást és a tartalék akkumulátort is. Másik panel esetén annak saját kapcsolási rajzát használja.
| Tartozékok | Sorkapcsok, feszültség és polaritás |
|---|---|
| BlueBUS fotocellák | A kompatibilis fotocellákat, például az EPMBmodellt, két vezetékkel csatlakoztassa a BlueBUS. A + és − pólusokat nem kell megkülönböztetni. Állítsa be a címet, és az eszközök módosítása után ismételje meg a betanítást. |
| STOP és vezérlőparancsok | A STOP bemenet feszültségmentes NO- vagy NC-érintkezőt, illetve 8,2 kΩ-os ellenállású eszközt fogad 8,2 kΩ; az állapotát betanítja. Az SbS, Open és Close bemenetek a megfelelő sorkapocspárra kötött feszültségmentes NO-érintkezőt fogadnak. Az érintkezőknek nincs +/− polaritásuk, és ne vezessen külső feszültséget a bemenetre. |

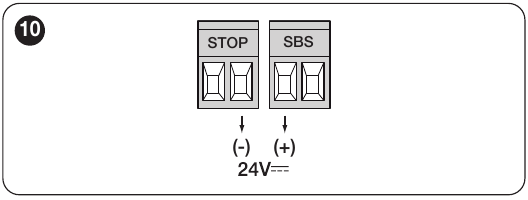

| Segédtápellátás | A STOP sorkapocspár jobb oldali kapcsa = −, az SbS sorkapocspár bal oldali kapcsa = +, az alábbi ábra tájolása szerint (a feliratok a sorkapcsok fölött). Megfelelő olvasó vagy modul tápellátása: 24 V DC (−30% és +50% között), legfeljebb 200 mA, készenléti állapotban is. A modul vezérlőreléjét külön, feszültségmentes érintkezőként kösse be; ellenőrizze a modul megengedett feszültségtartományát és áramfelvételét. |
| Villogó, zár, jelzőfény | FLASH: 12 V DC, legfeljebb 21 W; ELS: 12 V AC, legfeljebb 15 VA, rögzített +/− polaritás nélkül; OGI: 24 V DC, legfeljebb 4 W. A FLASH/OGI esetén a rajz nem jelöli a +/− sorrendjét a sorkapocspáron, ezért ne következtessen rá; polarizált termék esetén ellenőrizze a jelöléseket a panelen és a terméken is. A kimenetek funkciója a programozástól függően módosulhat. |
| Rádió és tartalék tápellátás | A csatlakoztatható rádióvevőt az SMcsatlakozóba, a tartalék akkumulátort pedig a beépített panelnek megfelelő saját csatlakozójába kell kötni. Ezeket nem a BlueBUS-ra vagy a motor sorkapcsaira kell csatlakoztatni. |
A sorkapcsok pontos helyét, a betanítás menetét és a biztonsági eszközök ellenőrzését a az MC824HR30 vezérlőegység saját útmutatójában találja..
Tartozékok vezérlőegység szerint
A választás a tényleges paneltől, a bemenetektől, a rádióvevőtől és a feszültségtől függ. A régebbi, kompatibilis panel ettől nem válik az aktuális generáció részévé.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | Motorvezérlő elektronika; az útmutatót a ténylegesen beépített panel alapján válassza ki. | Aktuális: MC824HR30/MCA1R30 egy vagy két 24 V-os motorhoz. Régebbi, kompatibilis összeállítás: MC824HR10 a következő panellel: MCA1R10 (SPMCA1). Az útmutatóját ne használja az R30-hoz. |
| Jelzőlámpa | A kapu mozgását jelzi. Antennával csak az a modell rendelkezik, amelynél ezt a gyártó feltünteti. A választás a vezérlőegység kimenetétől függ. |
Az MC824HR30 FLASH kimenete legfeljebb 21 W-os, 12 V-os jelzőlámpához való. Más lámpa esetén ellenőrizze a feszültséget, a teljesítményfelvételt és a villogási módot. |
| Fénysorompók | Figyelik a fénysugár útját, és jelet küldenek a vezérlőegységnek. A kapu reakciója a bekötéstől és a beállítástól függ; szerelés után próbálja ki a teljes rendszert. | |
| Távirányító | A távirányítót a vezérlőegységben lévő vevőhöz és kódoláshoz igazodva válassza ki. Az ON3EBD az OXIBD-hez, az ON3ELR pedig az OXILR-hez való. | |
| Vevő | A rádióvevőnek támogatnia kell a távirányító kódolását; az okosotthon-rendszerek interfészei eltérő funkciókat kínálnak. |
|
| Antenna | A vevő vételének javítása megfelelő elhelyezéssel és csatlakoztatással. | |
| Kezelőbillentyűzet | Vezérlés kóddal. A BlueBUS billentyűzethez olyan vezérlőpanel szükséges, amely támogatja a vezérlőeszközöket. | |
| Kulcsos kapcsoló | Vezérlés a vezérlőegység megfelelő vezérlőbemenetén keresztül. | |
| Elektromos zárak | A kapuszárny rögzítése; a zár vezérlési módját és feszültségét ellenőrizze a vezérlőegység és a szerelés alapján. |
|
| Kártyaolvasók | Az ETPB-hez az adott vezérlőpanel BlueBUS rendszerén támogatott vezérlőeszközök szükségesek. |
|
| Tartalék áramforrás | Áramkimaradás esetén a kompatibilis vezérlőegységhez csatlakoztatott akkumulátor biztosítja a működést. | PSS324 az MC824HR30 jelenlegi típusa. Régebbi PS324 R30 esetén szükséges CABLA11 és kikapcsolt készenléti üzemmód. A feltételeket a beszerelt vezérlőpanel útmutatójában ellenőrizze. |

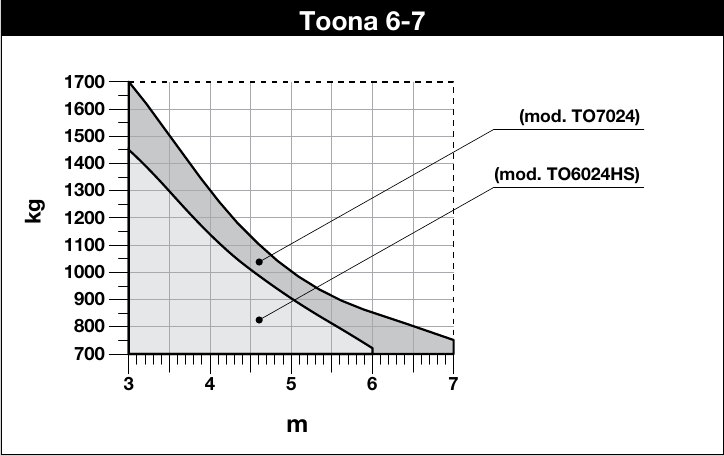

Egy kapuszárny alkalmazási tartománya
A hosszúságra és a tömegre közös korlátozás. A görbe TO7024 3 m-nél 1 700 kg-ot ér el; 7 m-nél körülbelül 750 kg-ot. Csak a saját modelljéhez tartozó görbét használja, és vegye figyelembe a mozgással szembeni ellenállást, a tömör kapufelületet és a szelet; a szélső értékek nem kapcsolhatók össze automatikusan.

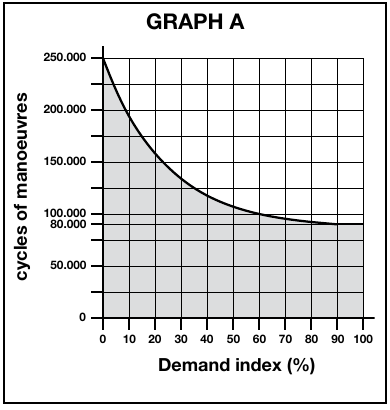

Élettartam a terhelés függvényében
Egy kapuszárny esetén adja össze a tömegre, a hosszúságra és a környezetre vonatkozó indexeket. Az összeget ezután hasonlítsa össze a NICE grafikonjával. 100% felett a grafikon már nem ad meg értéket. Ez az élettartam tájékoztató becslése terheléstől függően 80 000–250 000 munkaciklus, nem garancia.
| Egy kapuszárnyra gyakorolt hatás | Index |
|---|---|
| Tömeg legfeljebb 400 kg | 0 % |
| 400 kg felett, legfeljebb 500 kg | 10 % |
| 500 kg felett | 20 % |
| Hosszúság 2–3 m | 0 % |
| Hosszúság 3–4 m | 0 % |
| Hosszúság 4 m felett, legfeljebb 5 m | 10 % |
| Hosszúság 5 m felett, legfeljebb 6 m | 20 % |
| Hosszúság 6 m felett, legfeljebb 7 m | 30 % |
| 40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80% feletti páratartalom | 20 % |
| Tömör kapuszárny | 15 % |
| Szeles terület | 15 % |
| NICE grafikon |
|---|
|
A meghajtás és a konzolok felszerelése
A felszerelés előtt ellenőrizze a kapu szilárdságát, a kapuszárny kézi mozgatásának akadálytalanságát, a kioldáshoz szükséges helyet, valamint a kapuszárny merev részén a megfelelő rögzítési pontot. A szerelést és az elektromos bekötést bízza szakképzett technikusra.

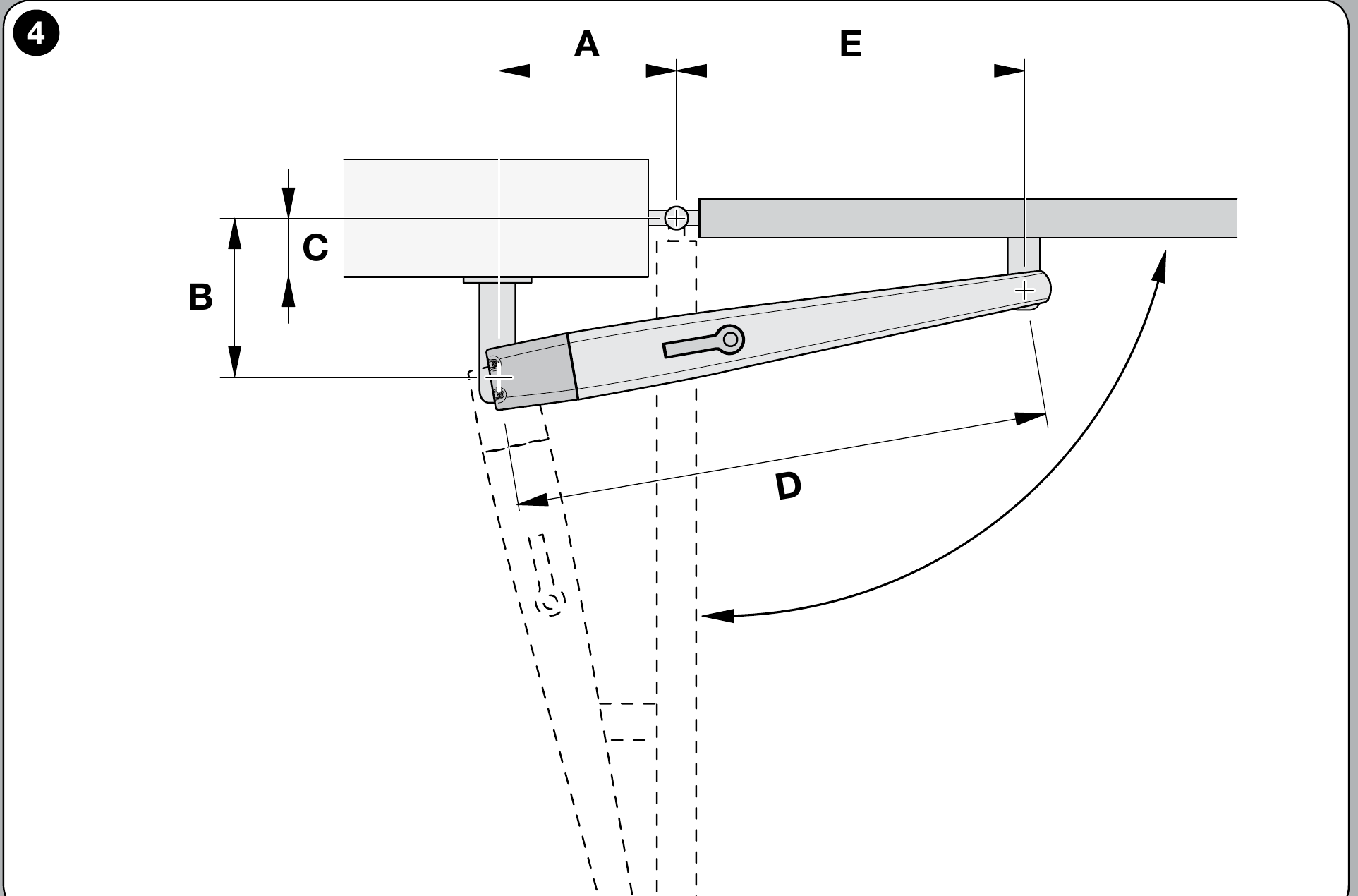

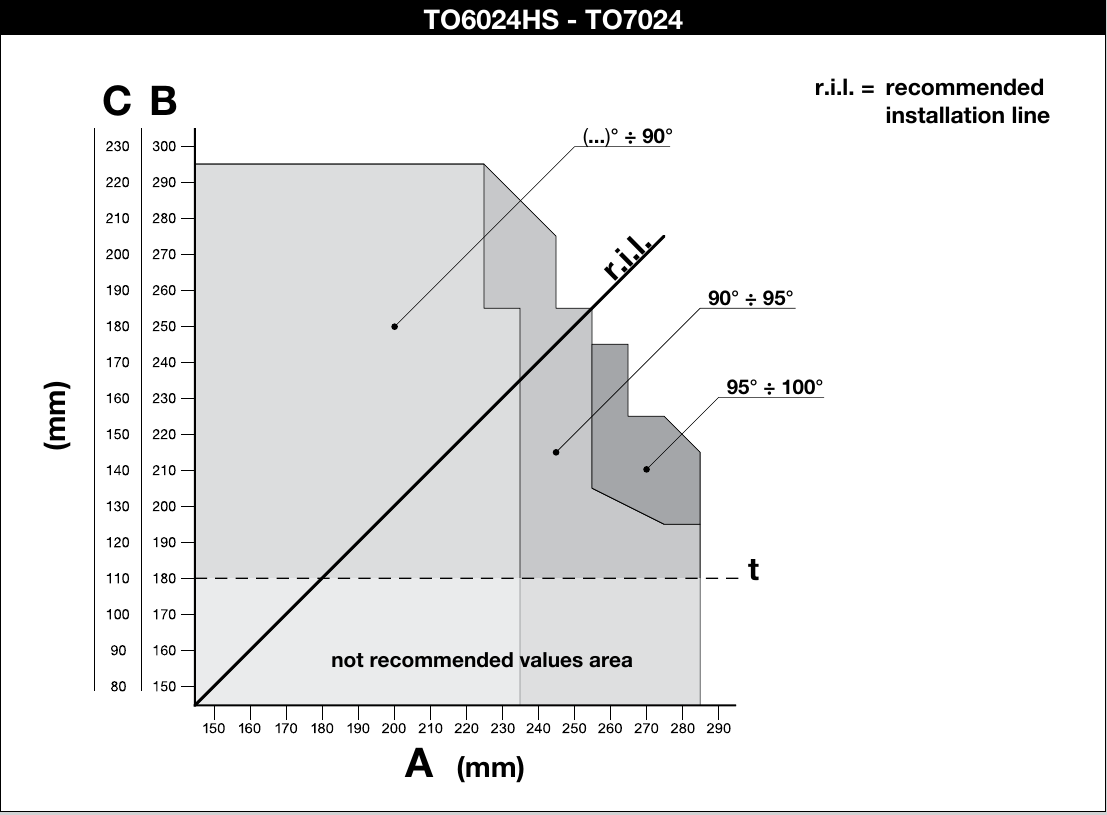

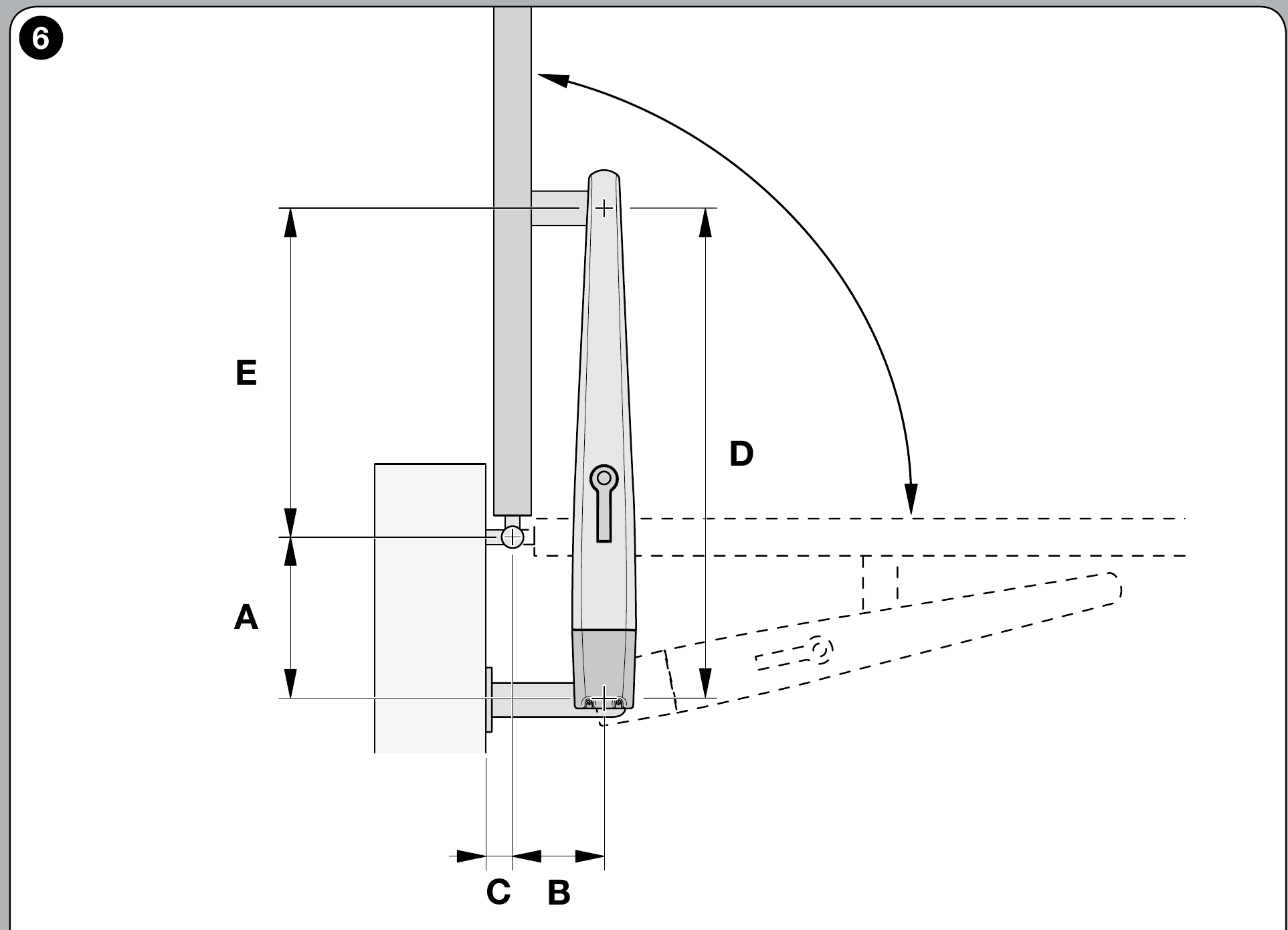

A hátsó konzol rögzítése és az A/B/C grafikon
Oszlop és konzolok: Tájékoztató jelleggel tömör acéloszlopot ajánlunk 120 × 120 mmA 100 × 100 mm esetén a szerelőnek külön kell felmérnie a falvastagságot, a rögzítést, az alapot, a pánt eltolását és a szélterhelést. A keresztmetszet önmagában nem garantálja a szilárdságot.
Mérje meg a pánt eltolását C. Az eredeti TO6024HS/TO7024 grafikonon húzzon vízszintes vonalat C-től, és olvassa le B értékét; az ajánlott vonallal való metszéspont r.i.l. határozza meg a szöget, az A értéket pedig a függőleges vonalon olvassa le. Az A és B méreteknek hasonlóknak kell lenniük. A vonal alatti B értékeket t a NICE nem ajánlja.
Ha az oszlopprofil vagy a pánt helyzete miatt nem tarthatók be a grafikon szerinti méretek, a hátsó konzolt át kell alakítani, vagy megfelelő hosszabbított rögzítést kell készíteni a Toona 6–7-hez. Kifelé nyíló kapunál hosszabbított hátsó rögzítés szükséges. A méreteket a tényleges kapuhoz igazítsa, és a végleges hegesztés előtt ellenőrizze a teljes mozgástartományt.
A geometria ellenőrzése után rögzítse szilárdan a hátsó konzolt a szerelőlemezhez és az oszlophoz. Az oszlophoz való kötőelemeket az aljzatnak megfelelően válassza ki. Rögzítse az első konzolt a kapuszárny merev részére; a motornak a csapokon kis játékkal kell rendelkeznie, hogy ne akadjon meg.
A TO7024-höz külön is kapható PMD1642.4610 hátsó konzol. Ez az eredeti rögzítés pótalkatrésze; az egyedi geometriához szükséges hosszabbítást külön kell megtervezni.
Méret D = 1 070 mm. Az A grafikonról történő meghatározása után olvassa le az E értékét a NICE táblázatából; az első és a hátsó konzol közötti magasságkülönbség F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
A hátsó csapnál a NICE előírása szerint húzza meg az anyát, majd lazítsa vissza 1/10 fordulattal, hogy az alkatrészek között minimális játék maradjon. Az első rögzítést a gyártó rajzán szereplő előírás szerint húzza meg.

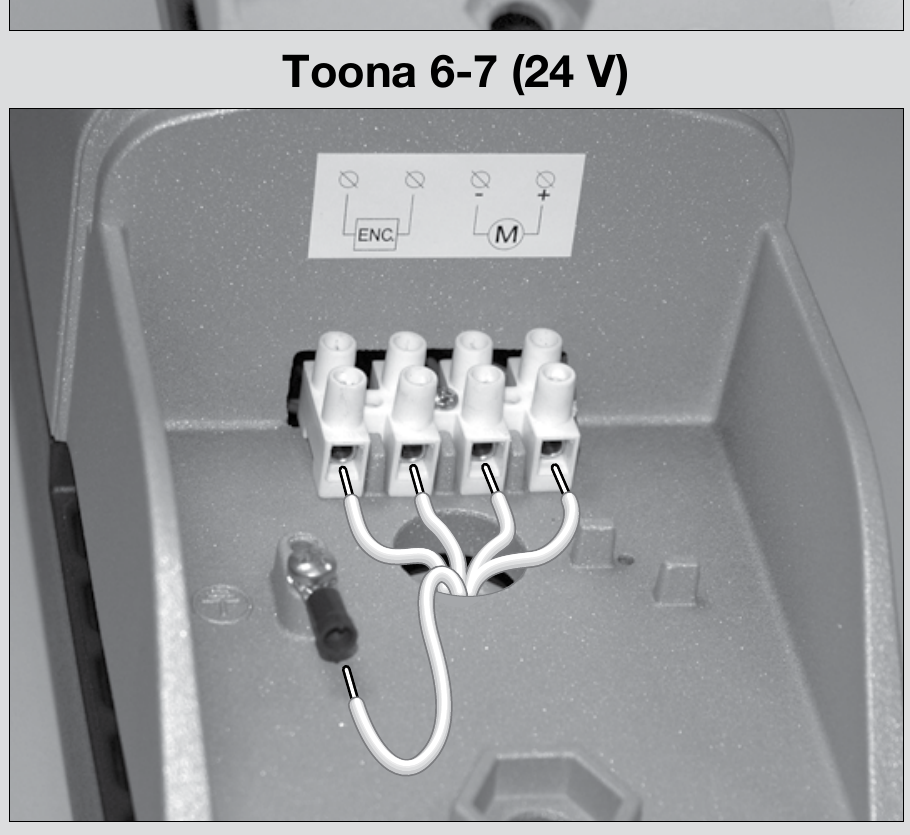

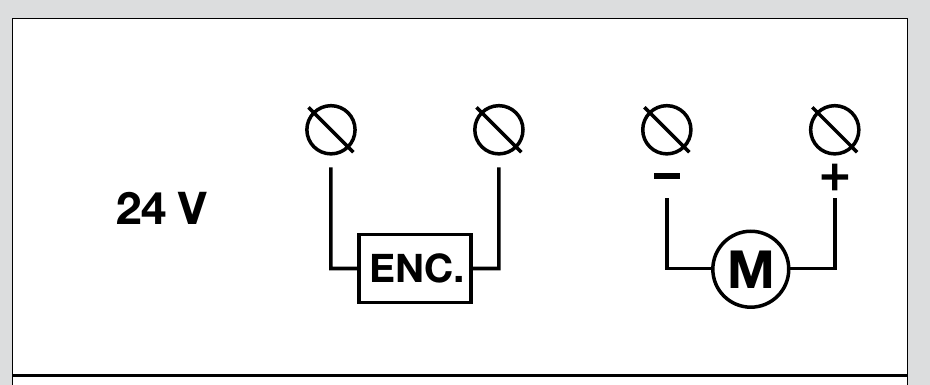

A motor kábelezése és bekötése
A burkolat felnyitása és a bekötés előtt válassza le a tápellátást. A meghajtás külön csatlakozókkal rendelkezik az enkóderhez és a 24 V DC motorhoz; ne cserélje fel őket. A vezetékeket és a védőföldelést az eredeti NICE-ábra, valamint a ténylegesen beszerelt vezérlőegység használati útmutatója szerint csatlakoztassa. A 24 V jelölés a motor feszültségét jelöli, nem feltétlenül a vezérlőegység hálózati tápfeszültségét.
A NICE szerint kifelé nyitáskor megváltozik a motor tápfeszültségének polaritása. Ezzel egyidejűleg megfelelően kell megtervezni a szerelési geometriát; önmagában a vezetékek felcserélése nem elegendő. A mozgásirányt, a megállási pozíciókat és a biztonsági berendezéseket ezután a beszerelt vezérlőpanel útmutatója szerint ellenőrizze.

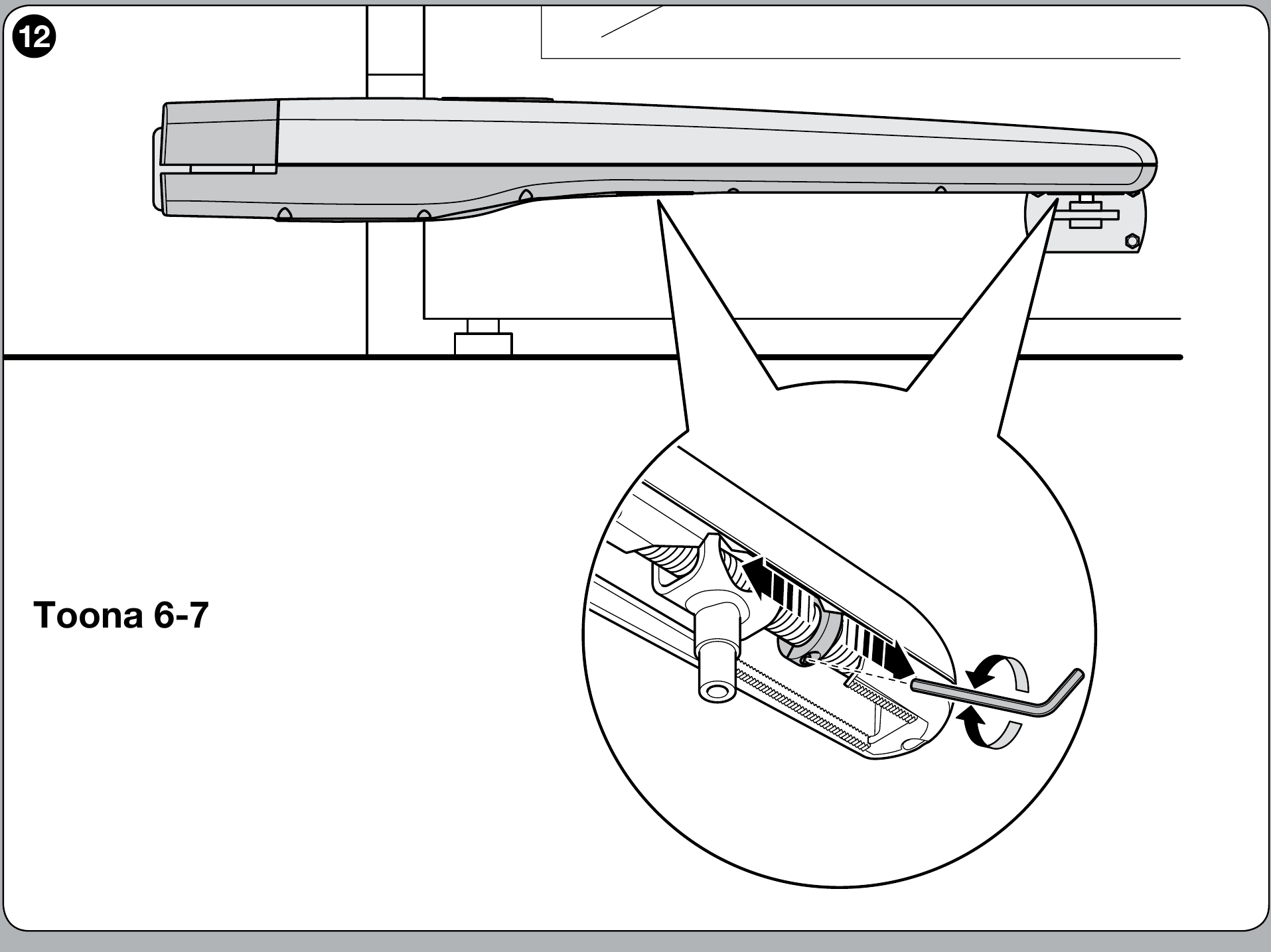

Belső nyitási és zárási ütközők
A Toona 6–7 sorozatnál a mechanikus ütközőket a nyitási és zárási helyzethez egyaránt. Oldja ki a motort, mozdítsa el a kapuszárnyat úgy, hogy hozzáférjen az ütközőcsavarhoz, lazítsa meg, kézzel állítsa be a kívánt nyitott pozíciót, tolja az ütközőt a csaphoz, majd húzza meg. Ugyanezt az eljárást ismételje meg a kívánt zárt pozícióban, majd reteszelje a motort. A próbaüzem során ellenőrizze a végállásokat és a teljes kapu biztonságos működését.
Próba az első használat előtt
A felszerelés és az ütközők beállítása után szakképzett technikusnak kell ellenőriznie a teljes kaput, nem csupán a motor indulását. A NICE a meghajtás kioldott állapotában az alábbi ellenőrzést írja elő: a kapuszárny kézzel történő mozgatása legfeljebb 390 N.
- Ellenőrizze, hogy a kapuszárny a teljes úton egyenletesen mozgatható-e kézzel, megfelelően rögzülnek-e a konzolok, és biztonságos-e a kioldás.
- Adjon ki többször nyitási, megállítási és zárási parancsot; ellenőrizze a mozgásirányt, a lefutást, az ütközőket, valamint két kapuszárny esetén azok sorrendjét a vezérlőegység útmutatója szerint.
- Ellenőrizze külön-külön a fotocellákat, a biztonsági éleket és az egyéb felszerelt védelmi eszközöket. A technikus a vonatkozó előírások szerint megméri az üzemi erőket; a kapu csak sikeres ellenőrzés után használható.
Gyakorlati bemutatók a TO7024 felszereléséről

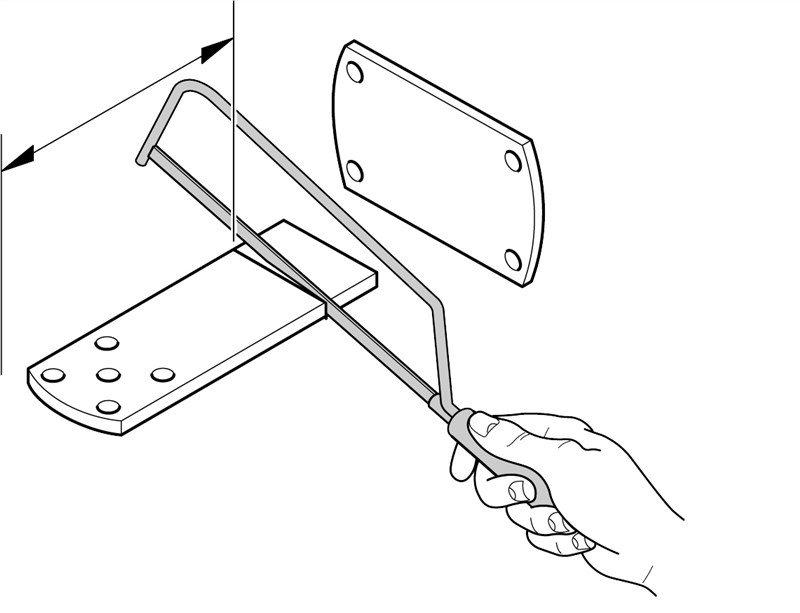

A hátsó konzol rövidítése a szerelési méretek meghatározása után

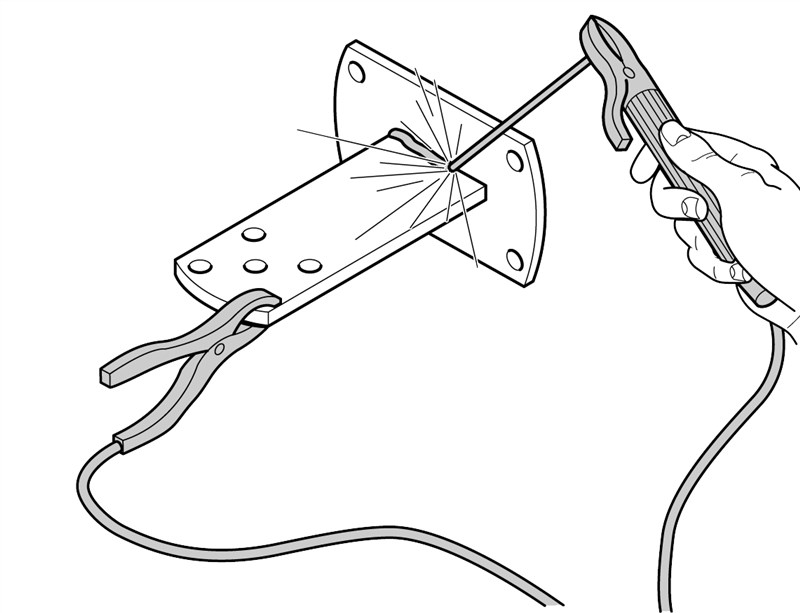

A hátsó konzol ráhegesztése a szerelőlapra

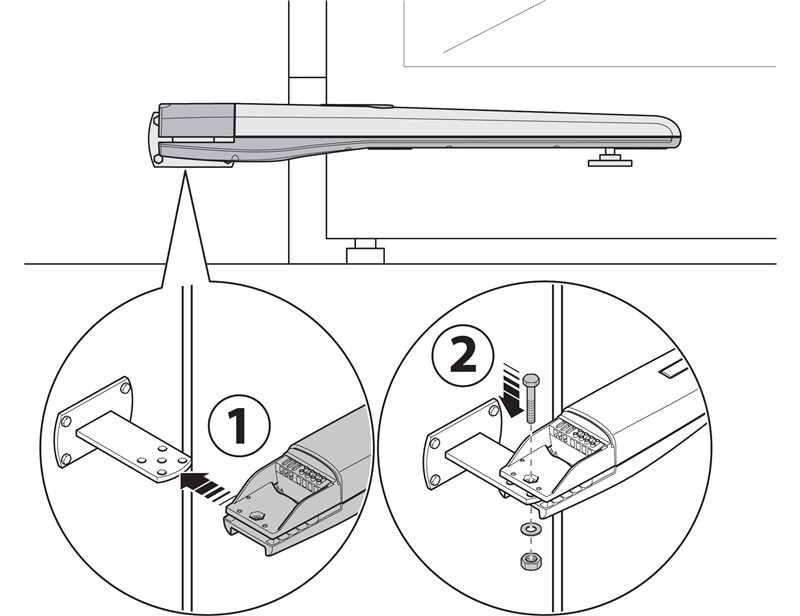

A meghajtás rögzítése a hátsó konzolra

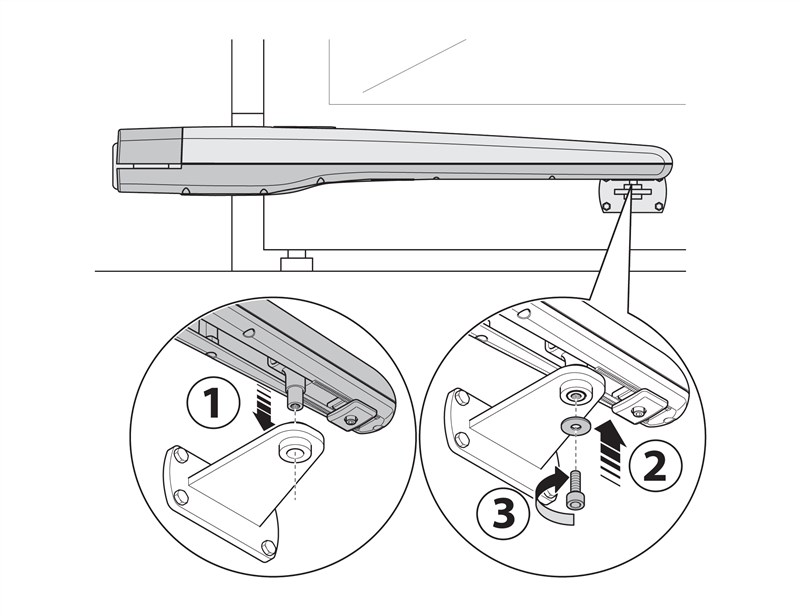

A TO7024 rögzítése az első konzolra

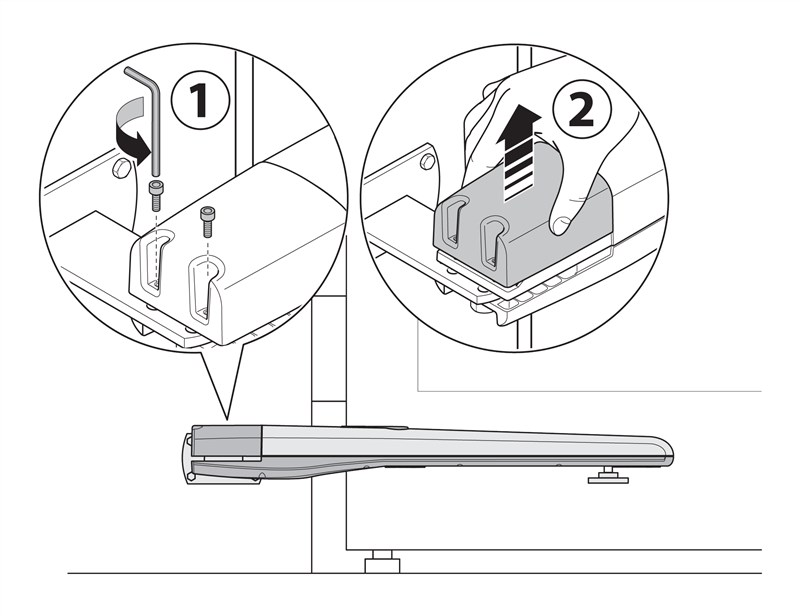

A meghajtás burkolatának eltávolítása a kábel bevezetése előtt

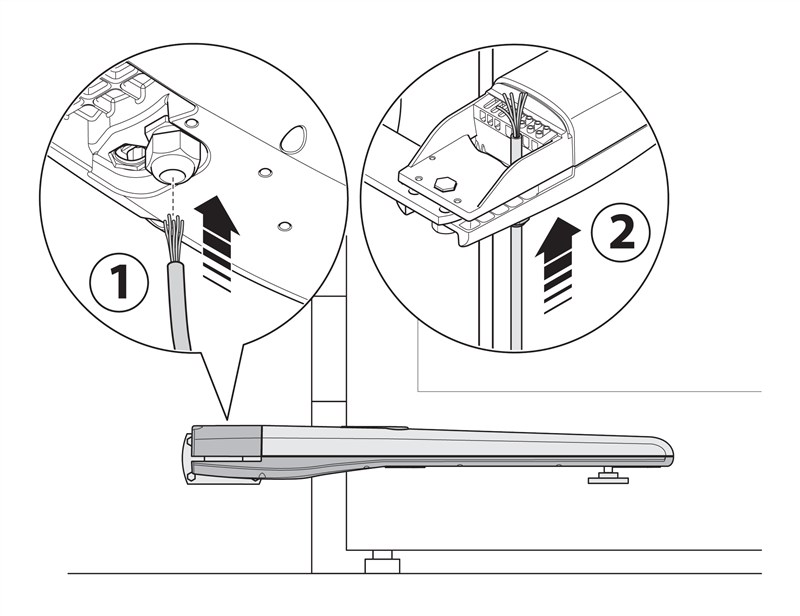

A kábel bevezetése a meghajtásba

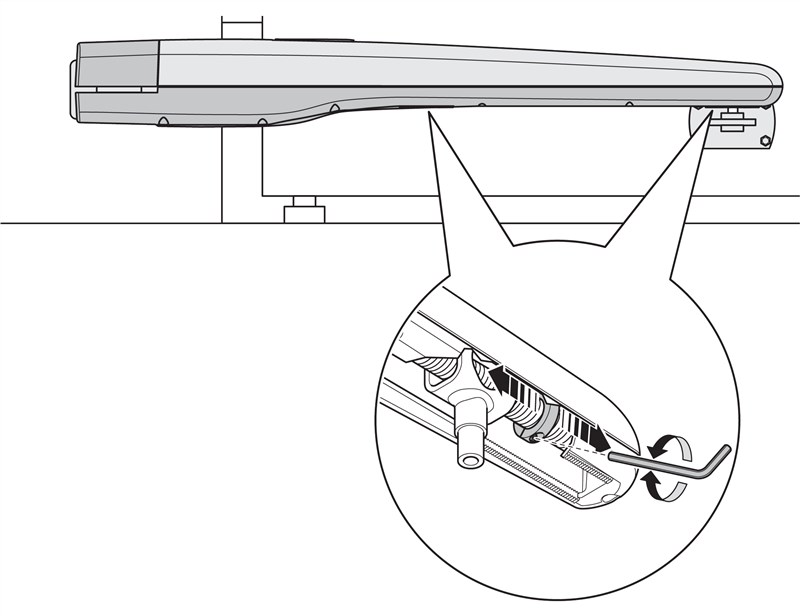

A TO7024 belső ütközőinek beállítása – bemutató

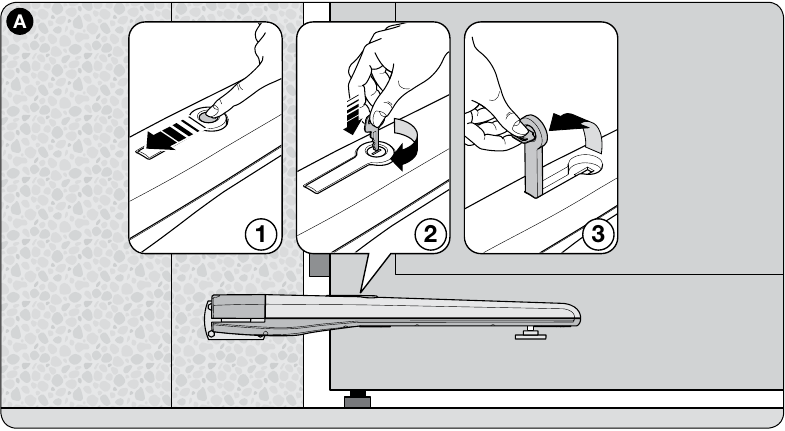

A meghajtás kézi kioldása
A meghajtást kioldani vagy reteszelni csak álló kapuszárnynál szabad. Elektromos zár felszerelése esetén először oldja ki a zárat. Hiba esetén válassza le a tápellátást.
- Húzza félre a kioldózár fedelét.
- Helyezze be a mellékelt kulcsot, és fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kart, és mozgassa el kézzel a kapuszárnyat. Az újbóli reteszeléshez hajtsa le a kart, fordítsa vissza a kulcsot, húzza ki, majd zárja vissza a fedelet.
Ellenőrzés és karbantartás
Szervizelés legfeljebb 6 havonta szakképzett technikus által. A tápellátás leválasztása után ellenőrzi a rögzítést, a korróziót, a kopást, a csavarkötéseket, valamint a csavar és az anya kenését. Bekapcsolás után ellenőrzi a mozgást, a kioldást és az összes biztonsági berendezést.
A NICE Toona termékcsalád szerelési fotói
A fotók a Toona különböző összeállításait mutatják. A TO7024 szerelési méreteit és bekötését a fenti NICE modellrajzok határozzák meg; a sorkapocs fotója csak tájékoztató jellegű.
NICE Toona kapunyitó léckerítéses szárnyas kapun
NICE Toona kapunyitó rögzítése acéloszlopon
Szárnyas kapu Toona kapunyitóval és különálló vezérlőszekrénnyel
NICE Toona kapunyitó zöld szárnyas kapun
Kétszárnyú kapu két NICE Toona kapunyitóval
A Toona 24 V-os kapunyitó sorkapcsának illusztrációs fotója
A NICE Toona termékcsalád kapunyitóinak hosszúság-összehasonlítása
Kézzel kioldott NICE Toona kapunyitó
A NICE Toona kapunyitó alsó nézete
Műszaki jellemzők
| Paraméter | Érték |
|---|---|
| Modell | TO7024 |
| Motorfeszültség | 24 V DC |
| Maximális / névleges áramfelvétel | 5 A / 2,5 A |
| Maximális / névleges teljesítményfelvétel | 120 W / 60 W |
| Löket | 584 mm |
| Üresjárati sebesség | 0,013 m/s |
| Maximális / névleges erő | 2 700 N / 1 400 N |
| Ciklusok száma óránként névleges erő mellett | 41 |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| Szigetelési osztály | F |
| Becsült élettartam | 80 000–250 000 ciklus a terheléstől függően |
| Méretek H × Sz × M | 1 200 × 128 × 150 mm |
| A motor tömege | 15 kg |
