A(z) NICE Toona TO6024HS – gyors, 24 V-os szárnyaskapu-meghajtás termék leírása
NICE Toona TO6024HS gyors, önálló hajtás egy kapuszárnyhoz, motorral 24 V DC és mágneses enkóderrel. A szélső értékeket, a 6 m-es hosszt és az 1 450 kg-os tömeget a közös terhelési görbe alapján kell értékelni.
A NICE szerint 90°-os nyitás körülbelül 30 másodperc alatt lehetséges normál felszerelés esetén, a gyorsítás és lassítás idejét nem számítva. A tényleges idő a geometriától, a kapuszárnytól és a vezérlés beállításától függ. A motor külön kapható; a tartozékokat és a vezérlést külön kell kiválasztani.
| Gyors navigáció | |
|---|---|
| A csomag tartalma | Tartozékok |
| Készletek | Korlátok |
| Élettartam | Felszerelés |
| Bekötés | Ütközők |
| Teszt | Kézi kioldás |
| Paraméterek | Karbantartás |
| Kézikönyv | |
| Tartozékok – kapcsok és polaritás | Kézikönyv PDF |
Mit tartalmaz a hajtás csomagja?

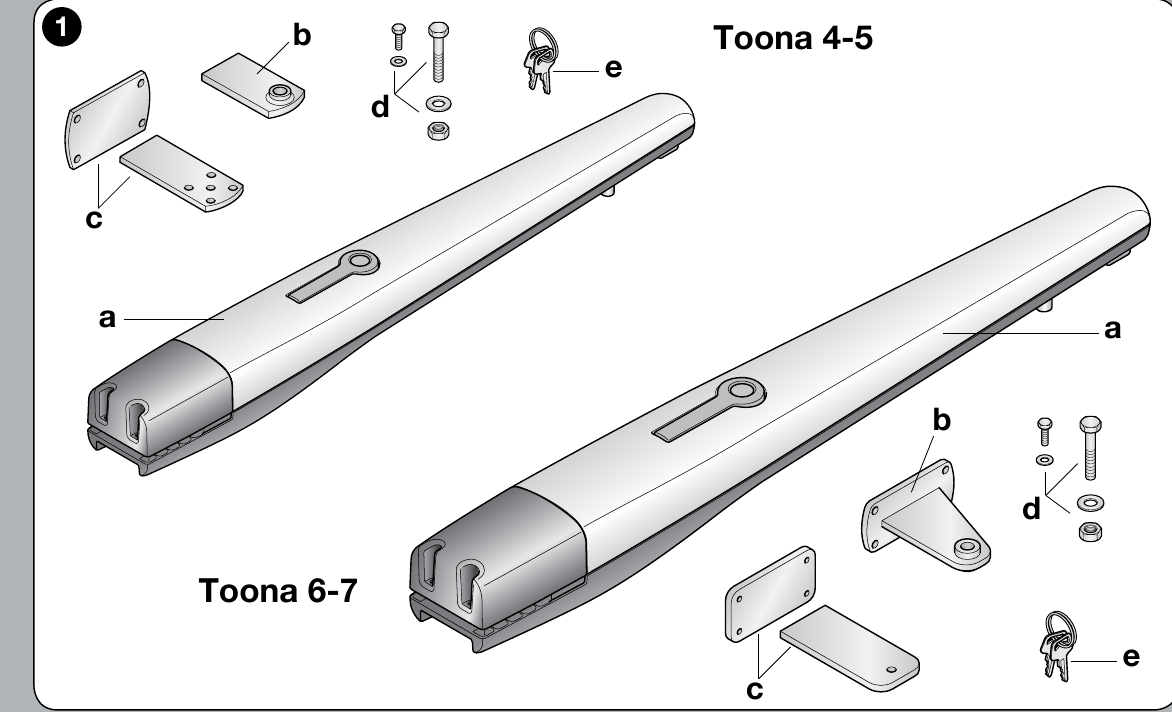

A Toona 6–7 feliratú eredeti kép alsó részén a motor, az első konzol, a lemezzel ellátott hátsó konzol, a szerelési kötőelemek és a kézi kioldókulcsok láthatók. Az apró alkatrészek pontos darabszáma a leszállított csomag kivitelétől függ; a vezérlőegységet és a biztonsági tartozékokat külön kell kiválasztani.
Tartozékok bekötése MC824HR30 esetén
Az alábbi kapcsok az MC824HR30/MCA1R30 vezérlőegységhez tartoznak a TO6024HS motorral együtt használt összeállításban, nem magához a motorhoz. A munka megkezdése előtt válassza le a hálózati tápellátást és a tartalék akkumulátort is. Másik vezérlőpanel esetén annak saját kapcsolási rajzát használja.
| Tartozékok | Kapcsok, feszültség és polaritás |
|---|---|
| BlueBUS fotocellák | Kompatibilis fotocellákat, például EPMB, két vezetékkel csatlakoztassa a BlueBUS-ra. + és − polaritása felcserélhető. Állítsa be a címet, majd a készülékek cseréje után ismételje meg a betanítást. |
| STOP és vezérlőparancsok | A STOP bemenet feszültségmentes NO vagy NC érintkezőt, illetve 8,2 kΩ-os ellenállású eszközt fogad; az állapotát be kell tanítani. Az SbS, Open és Close bemenetek az adott kapocspárra kötött feszültségmentes NO érintkezőt fogadnak. Az érintkezőknek nincs +/− polaritásuk, és a bemenetre ne vezessen külső feszültséget. |
| Segédtápellátás | A STOP kapocspár jobb oldali kapcsa = −, az SbS kapocspár bal oldali kapcsa = +, az alábbi ábra tájolása szerint (a kapcsok feletti feliratok alapján). Megfelelő olvasó vagy modul tápellátása: 24 V DC (−30% és +50% között), legfeljebb 200 mA, készenléti üzemmódban is. A modul vezérlőreléjét külön, feszültségmentes érintkezőként kösse be; ellenőrizze a modul megengedett feszültségtartományát és áramfelvételét. |
| Villogó, zár, visszajelző lámpa | FLASH: 12 V DC, legfeljebb 21 W; ELS: 12 V AC, legfeljebb 15 VA, rögzített +/− polaritás nélkül; OGI: 24 V DC, legfeljebb 4 W. A FLASH/OGI esetében a rajz nem jelöli a +/− sorrendjét a kapocspáron, ezért ne próbálja meg kikövetkeztetni; polarizált terméknél ellenőrizze a jelölést a vezérlőpanelen és a terméken is. A kimenetek funkciója a programozástól függően megváltozhat. |
| Rádió és tartalék tápellátás | A csatlakoztatható vevőegységet az SM csatlakozóba, a tartalék akkumulátort pedig a beépített vezérlőpanelnek megfelelő csatlakozójába kell illeszteni. Ezeket nem a BlueBUS-ra vagy a motor kapcsaira kell csatlakoztatni. |
A kapcsok pontos helyét, a betanítást és a biztonsági eszközök tesztelését megtalálja az MC824HR30 vezérlőegység saját kézikönyvében.
Vezérlőegység és tartozékok
Az önálló motorhoz megfelelő vezérlőegység szükséges. Az aktuális MC824HR30/MCA1R30 egy vagy két 24 V-os motort vezérel, és saját kézikönyvvel rendelkezik; a régebbi MC824HR10/MCA1R10 esetén annak vezérlőpaneljéhez tartozó kézikönyvet használja. A pontos felszereltséget a kiválasztott készlet tartalomjegyzékében ellenőrizze.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | 24 V-os motort vezérel; a ténylegesen beépített vezérlőpanel kézikönyvét válassza. | MC824HR30/MCA1R30 |
| Vevőegység | A rádióvevőt az adó kódolása és a vezérlőpanel alapján válassza ki. | OXI · OXIBD · OXILR |
| Adó | A vevőegységnek megfelelően válassza ki; a BD és LR üzemmódhoz megfelelő vevőegység szükséges. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotocellák | Választás a BlueBUS-bemenetek, a tápellátás és az adott vezérlőegység felszereltsége alapján. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Jelzőlámpa | A feszültségnek, a teljesítményfelvételnek és a villogási módnak meg kell felelnie a vezérlőegység kimenetének. | ELDC · WLT |
TO6024HS meghajtással szerelt készletek
Egy- és kétszárnyú kapukhoz külön készletek is kaphatók. Megrendelés előtt ellenőrizze az adott termékoldalon a készlet tényleges tartalmát és a vezérlőpanelt.
| Egyszárnyú kapu | Kétszárnyú kapu |
|---|---|
| Készlet tartozékokkal Készlet fotocellákkal Alapkészlet | Alapkészlet Készlet tartozékokkal Készlet fotocellákkal |
Az egyik kapuszárny alkalmazási tartománya
A hossz és a tömeg együttes korlátot jelent. A görbe szerint a TO6024HS 3 m-es hossznál körülbelül 1 450 kg-ot, 6 m-es hossznál pedig körülbelül 700 kg-ot bír el. Kizárólag a saját modelljéhez tartozó görbét használja, és vegye figyelembe a mozgási ellenállást, a tömör kapuburkolatot és a szelet; a szélső értékeket nem lehet automatikusan összekapcsolni.
Élettartam a terhelés függvényében
Egyszárnyú kapunál adja össze a tömeg, a hossz és a környezet vonatkozó indexeit. Az összeget ezután vesse össze a NICE grafikonjával. 100% felett a grafikon már nem tartalmaz értéket. Ez tájékoztató jellegű élettartam-becslés a terheléstől függően 80 000–250 000 munkaciklusra, nem pedig garanciára vonatkozik.
| Hatás az egyik kapuszárnyra | Index |
|---|---|
| Tömeg 400 kg-ig | 0 % |
| 400 kg felett 500 kg-ig | 10 % |
| 500 kg felett | 20 % |
| 2–3 m hossz | 0 % |
| 3–4 m hossz | 0 % |
| 4 m felett 5 m-ig | 10 % |
| 5 m felett 6 m-ig | 20 % |
| 40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80 % feletti páratartalom | 20 % |
| Tömör kapuszárny-burkolat | 15 % |
| Szeles terület | 15 % |
| NICE-grafikon |
|---|
|
A meghajtás és a konzolok felszerelése
A felszerelés előtt ellenőrizze a kapu szilárdságát, a kapuszárny akadálymentes kézi mozgatását, a kioldáshoz szükséges helyet, valamint azt, hogy a kapuszárny merev részére megfelelően felszerelhető-e. A szerelést és az elektromos bekötést bízza szakképzett technikusra.
A hátsó konzol rögzítése és az A/B/C grafikon
Oszlop és konzolok: Tájékoztató jelleggel szilárd acéloszlopot javasolunk, 120 × 120 mm. A 100 × 100 mm méretű oszlop esetén a szerelőnek külön meg kell vizsgálnia a falvastagságot, a rögzítést, az alapot, a pánt eltolását és a szélterhelést. A keresztmetszet önmagában nem garantálja a szilárdságot.
Mérje meg a pánt eltolását C. Az eredeti TO6024HS/TO7024 grafikonon húzzon vízszintes vonalat C-től, majd olvassa le B értékét; az ajánlott vonallal való metszéspont r.i.l. határozza meg a szöget és az A függőleges értéket. Az A és B méreteknek hasonlóaknak kell lenniük. A t vonal alatti B értékeket a NICE nem javasolja.
Ha az oszlopprofil vagy a pánt elhelyezkedése miatt nem tarthatók be a grafikon értékei, a hátsó konzolt módosítani kell, vagy megfelelő Toona 6–7-hez való hosszabbított rögzítést kell készíteni. Kifelé nyíló kapu esetén hosszabbított hátsó rögzítés szükséges. A méreteket a tényleges kapuhoz igazítsa, és a végleges hegesztés előtt ellenőrizze a teljes mozgástartományt.
A geometria ellenőrzése után rögzítse szilárdan a hátsó konzolt a szerelőlemezhez és az oszlophoz. Az oszlophoz való rögzítőelemeket az aljzatnak megfelelően válassza ki. Az első konzolt a kapuszárny merev részére szerelje fel; a motornak a csapokon megfelelő kis játékkal kell rendelkeznie, hogy ne szoruljon meg.
Méret D = 1 070 mm. Az A érték grafikonról történő meghatározása után keresse ki az E értéket a NICE táblázatából; az első és a hátsó konzol közötti magasságkülönbség F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
A hátsó csapnál a NICE előírása szerint húzza meg az anyát, majd lazítsa vissza 1/10 fordulattal, hogy az alkatrészek között minimális hézag maradjon. Az első rögzítést a gyártó rajza szerint húzza meg.
A motor kábelezése és bekötése
A burkolat felnyitása és a bekötés előtt válassza le a tápellátást. A meghajtás külön csatlakozókkal rendelkezik az enkóderhez és a 24 V DC motorhoz; ne cserélje fel őket. A vezetékeket és a védőföldelést az eredeti NICE-ábra, valamint a ténylegesen beépített vezérlőegység útmutatója szerint csatlakoztassa. A 24 V jelölés a motor feszültségét jelenti, nem automatikusan a vezérlőegység hálózati tápfeszültségét.
Kifelé nyíló kapunál a NICE előírása szerint meg kell változtatni a motor tápellátásának polaritását. Ezzel egyidejűleg helyesen kell megtervezni a szerelési geometriát; önmagában a vezetékek felcserélése nem elegendő. A mozgásirányt, a megállási helyzeteket és a biztonsági berendezéseket ezután ellenőrizze a beépített vezérlőpanel útmutatója szerint.
Belső nyitási és zárási ütközők
A Toona 6–7 sorozatnál a mechanikus ütközőket mind a nyitási, mind a zárási helyzethez be kell állítani. Oldja ki a motort, mozdítsa el a kapuszárnyat úgy, hogy hozzáférjen az ütköző csavarjához, lazítsa meg a csavart, kézzel állítsa be a kívánt nyitott helyzetet, tolja az ütközőt a csaphoz, majd húzza meg. Ugyanezt az eljárást ismételje meg a kívánt zárt helyzetben, majd reteszelje a motort. A végállásokat és a teljes kapu biztonságos működését a próbák során ellenőrizze.
Próba az első használat előtt
A felszerelés és az ütközők beállítása után képzett szakembernek kell ellenőriznie a teljes kaput, nem csupán a motor indulását. A NICE kioldott meghajtás mellett ellenőrzésként a kapuszárny kézi mozgatását írja elő, legfeljebb 390 N erővel.
- Ellenőrizze a kapuszárny akadálymentes kézi mozgását a teljes tartományban, a konzolok szilárdságát és a biztonságos kioldást.
- Adjon egymás után nyitási, megállítási és zárási parancsokat; ellenőrizze a mozgásirányt, a lefutást, az ütközőket, valamint kétszárnyú kapunál a szárnyak sorrendjét a vezérlőegység útmutatója szerint.
- Ellenőrizze külön-külön a fénysorompókat, a biztonsági élvédelmeket és az összes többi felszerelt védelmi eszközt. A szakember megméri az üzemi erőket az érvényes követelmények szerint; a kapu csak sikeres próba után használható.
A meghajtás kézi kioldása
A meghajtást csak álló kapuszárnynál oldja ki vagy reteszelje. Ha elektromos zár van felszerelve, először nyissa ki. Hiba esetén válassza le a tápellátást.
- Húzza félre a kioldózár fedelét.
- Helyezze be a mellékelt kulcsot, és fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kart, majd mozgassa el kézzel a kapuszárnyat. Az újbóli reteszeléshez hajtsa le a kart, fordítsa vissza a kulcsot, vegye ki, majd zárja vissza a fedelet.
Ellenőrzés és karbantartás
A szervizt legkésőbb 6 havonta képzett szakember végzi. A tápellátás leválasztása után ellenőrzi a rögzítéseket, a korróziót, a kopást, a csavarkötéseket és a csavar-anya egység kenését. A tápellátás visszakapcsolása után ellenőrzi a mozgást, a kioldást és az összes biztonsági berendezést.
Műszaki jellemzők
| Paraméter | Érték |
|---|---|
| Modell | TO6024HS |
| Motorfeszültség | 24 V DC |
| Maximális / névleges áramfelvétel | 5 A / 2,5 A |
| Maximális / névleges teljesítményfelvétel | 120 W / 60 W |
| Löket | 584 mm |
| Üresjárati sebesség | 0,016 m/s |
| Maximális / névleges erő | 2 200 N / 1 200 N |
| Ciklusok száma óránként névleges erő mellett | 41 |
| Védettségi fokozat | IP44 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| Szigetelési osztály | F |
| Becsült élettartam | 80 000–250 000 ciklus a terheléstől függően |
| Méretek H × Sz × M | 1 200 × 128 × 150 mm |
| A motor tömege | 15 kg |
