NICE TITAN TTN6024HS – önálló meghajtás legfeljebb 6 m-es/450 kg-os szárnyas kapuszárnyakhoz
| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
163 632,26 Ft áfával
| Tömeg |
|---|
| 12 kg |
A(z) NICE TITAN TTN6024HS – önálló meghajtás legfeljebb 6 m-es/450 kg-os szárnyas kapuszárnyakhoz termék leírása
A NICE TITAN TTN6024HS egy önálló, gyors lineáris hajtás a kapu egyik szárnyához. A motor 24 V DC feszültséggel és mágneses enkóderrel rendelkezik; vezérlőegységet nem tartalmaz. A következőhöz csatlakozik: NICE MC824HR30. Kétszárnyú kapuhoz két motorra és egy megfelelően bekötött vezérlőegységre van szükség.
Ez egy visszafordíthatatlan hajtás kényelmes, felül található kulcsos kioldással. A 90°-os nyitás hozzávetőlegesen körülbelül 19 másodpercet vesz igénybe szokásos telepítés esetén, az indítás és a lassítás idejét nem számítva; a tényleges idő a beépítési méretektől, a beállítástól és a terheléstől függ. A 6 m-es és 450 kg-os határértéket együttesen kell figyelembe venni a felhasználási diagram alapján.
Vezérlőegység és kompatibilis tartozékok
A mágneses enkóder segíti a vezérlést a kapuszárny helyzetének követésében és az akadályok felismerésében. A pozíciók automatikus betanítását, a mindkét irányban történő lassítást, a háromgombos vezérlést és az erő beállítását az MCA1R30 vezérlőpanellel ellátott MC824HR30 biztosítja. A vezérlés kettős technológiával ismeri fel az akadályokat. A biztonságosságot a teljes kapun ellenőrizni kell.
| Mi? | Miért? | Típus |
|---|---|---|
| Vezérlőegység | Egy vagy két TTN6024HS motort és azok mágneses enkódereit vezérli. | MC824HR30 Kompatibilitás |
| Fotocellák | Átjáróvédelem. A BlueBUS a vezérlőegységhez csatlakozó tartozékok bekötésére szolgál, nem a motor tápkábele. | NICE EPMB Bekötés és címzés |
| Jelzőfény | A mozgás jelzése a FLASH kimenetről. | NICE ELDC A kimenet elektromos adatai |
| Vevőegység és távirányító | A vezérlőegységbe dugható vevőegység és kompatibilis távirányító; ezeket az önálló motor nem tartalmazza. | NICE OXIBD / NICE MYGO4 Távirányítók párosítása |
| Elektromos zár | 3 m-nél hosszabb kapuszárny esetén kötelező. A kapunak megfelelően válasszon függőleges vagy vízszintes kivitelűt. | NICE PLA10 / NICE PLA11 ELS kimenet, 12 V AC |
| Tartalék tápegység | Áramkimaradás esetén biztosít működést; a csatlakozó és a vezérlőegység verziója szerint válasszon. | NICE PSS324 Akkumulátorok és CABLA11 |
| Napelemes rendszer | Alternatív tápellátás az energiafogyasztás, a ciklusszám és a napsütési viszonyok felmérése után. | NICE SOLEMYO SYKCE30 Üzemeltetési feltételek |
A TTN6024HS MC824H vezérlőegységet használ; ennek aktuális változata az MC824HR30; az MC824L nem helyettesíti. A reverzibilis TTN6024RHS motorhoz eltérő vezérlőegység, az MC824HR szükséges. Az MC824HR jelölést nem szabad összetéveszteni az MC824HR30-cal, amely a visszafordíthatatlan TTN6024HS motorhoz tartozik.

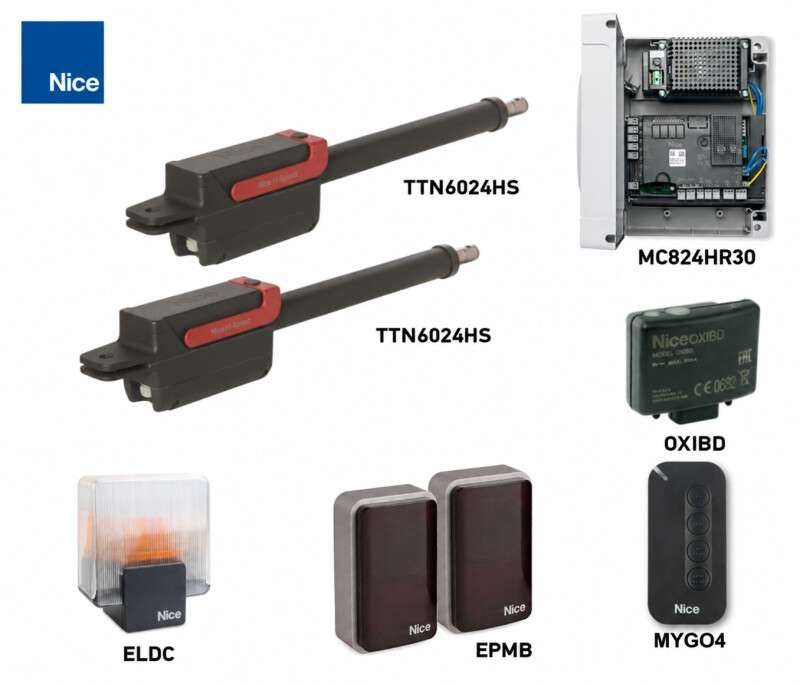

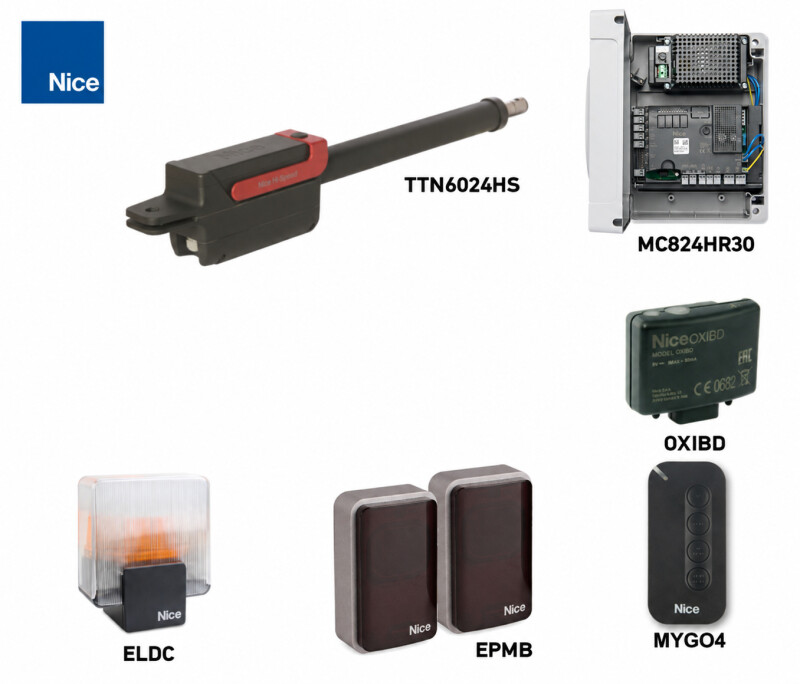

Készletek egy- vagy kétszárnyú kapuhoz
Az összes felsorolt TITAN készlet MC824HR30 vezérlőegységet, OXIBD vevőegységet és MYGO4 távirányítót tartalmaz. A fotocellás változatokhoz EPMB, a tartozékokkal kínált változatokhoz pedig ELDC jelzőfény is tartozik. A határértékek mindig egy kapuszárnyra és egy motorra vonatkoznak.
| Egy kapuszárny | Önálló motor | Két kapuszárny |
|---|---|---|
| Alapkészlet Fotocellákkal Tartozékokkal  | 1 × TTN6024HS 24 V DC Mágneses enkóder Vezérlőegység nélkül  | Alapkészlet Fénysorompókkal Tartozékokkal  |

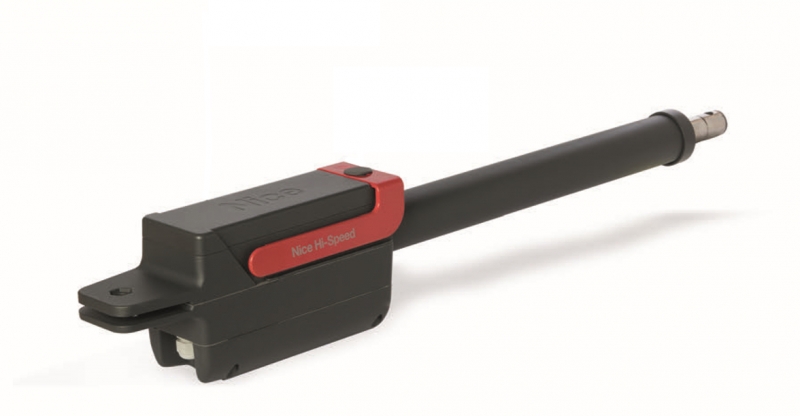

Mit tartalmaz az önálló meghajtás?
A csomag egy TTN6024HS motort, egy első és egy hátsó szerelőkonzolt, valamint kioldókulcsokat tartalmaz. A vezérlőegységet, a vevőt, a távirányítókat, a fénysorompókat, a figyelmeztető lámpát és a tartalék akkumulátort külön vagy a megfelelő készletben kell kiválasztani. A tartószerkezethez való rögzítésnek az adott kapuhoz kell igazodnia.
A kapuszárny hossza, tömege és alkalmassága
A motor kiválasztásához ismerni kell a kapuszárny hosszát és tömegét, a mozgással szembeni ellenállást, a zsanérok helyzetét és a szél hatását. A kapuszárnynak merevnek, megfelelően felfüggesztettnek kell lennie, és a teljes úton kézzel, egyenletesen kell mozognia.
| Paraméter | Egyedi határérték |
|---|---|
| Egy kapuszárny hossza | Legfeljebb 6 m |
| Egy kapuszárny tömege | Legfeljebb 450 kg; a megengedett tömeg a kapuszárny hosszával csökken |

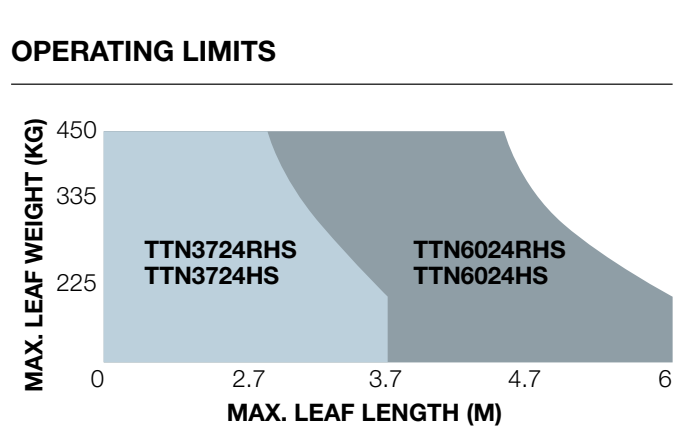

A 6 m-es hossz és a 450 kg-os tömegkorlát nem érvényes egyszerre. Az alábbi grafikonon a TTN6024HS a TTN6024HS/TTN6024RHS feliratú, sötétebb tartományba esik. A vízszintes tengelyen a kapuszárny hossza látható méterben, a függőlegesen pedig a tömege kilogrammban; a kombinációnak az engedélyezett tartományba kell esnie. A világosabb tartomány a rövidebb TTN3724HS modellhez tartozik.
3 m-nél hosszabb kapuszárny esetén elektromos zár szükséges, például NICE PLA10 vagy NICE PLA11. A tájolást a kapunak megfelelően válassza meg; az ELS-re való bekötést a kimeneti táblázatban.
A kapuszárny magassága és formája, a tömör kitöltés, az erős szél és a mozgással szembeni ellenállás jelentősen csökkentheti a megengedett terhelést. Hosszú vagy nehéz kapuszárny kiválasztása előtt vegye fel velünk a kapcsolatot a méreteivel, tömegével, kitöltésével és a tervezett használatával kapcsolatban. Két motor esetén sem változik az egy kapuszárnyra vonatkozó határérték.
A motor felszerelése és a konzolok rögzítése
A felszerelést, bekötést és üzembe helyezést bízza szakemberre. A munkálatok előtt válasszon le minden áramforrást, az akkumulátort is beleértve. A motor és az első konzol nem támaszkodhat a kapu gyenge kitöltésére; a rögzítésnek a tartószerkezetbe kell átadnia az erőket.

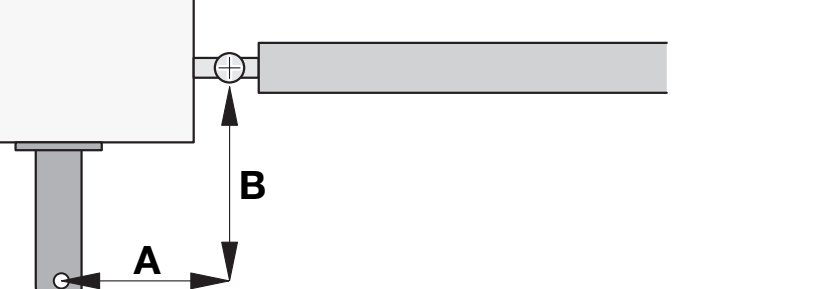

A/B méretek, szabad hely és ütközők
| Feltétel | Betartandó előírás |
|---|---|
| Geometria 100°-os nyitáshoz | A = 200 mm, B = 280 mm a rajz szerint. |
| Geometria 115°-os nyitáshoz | A = 280 mm, B = 280 mm. Az A/B értékek az ábra szerinti távolságok a zsanér tengelyétől, nem az oszlop keresztmetszeti méretei. |
| Rögzítés | A hátsó konzolt rögzítse szilárd alaphoz, az elsőt pedig a kapuszárny tartókeretéhez. A motort vízszintbe kell állítani, a csapoknak pedig szabadon kell forogniuk. |
| Löket | 680 mm; az L szerelési hossz a dugattyú helyzetétől függően 1 030 és 1 710 mm között van. Ellenőrizze a teljes mozgástartományt, hogy a geometria ne kényszerítse a motort a löketén túlra. |
| Alacsony szerelési helyzet esetén szükséges magasság | Legalább 110 mm-rel a talajszint felett. Hagyjon elegendő helyet a hozzáféréshez és a kioldáshoz, valamint a víz és szennyeződések elleni védelemhez. |
| Ütközők | A kaput nyitott és zárt helyzetben is szilárd mechanikus ütközővel kell megállítani. A végállások betanítása nem helyettesíti a megfelelő mechanikát és a tartós ütközőket. |
| Helyigény | Ellenőrizze a motor és a kapuszárny teljes mozgáspályáját, a burkolat felnyitásához szükséges helyet és a kioldókulcshoz való hozzáférést. |

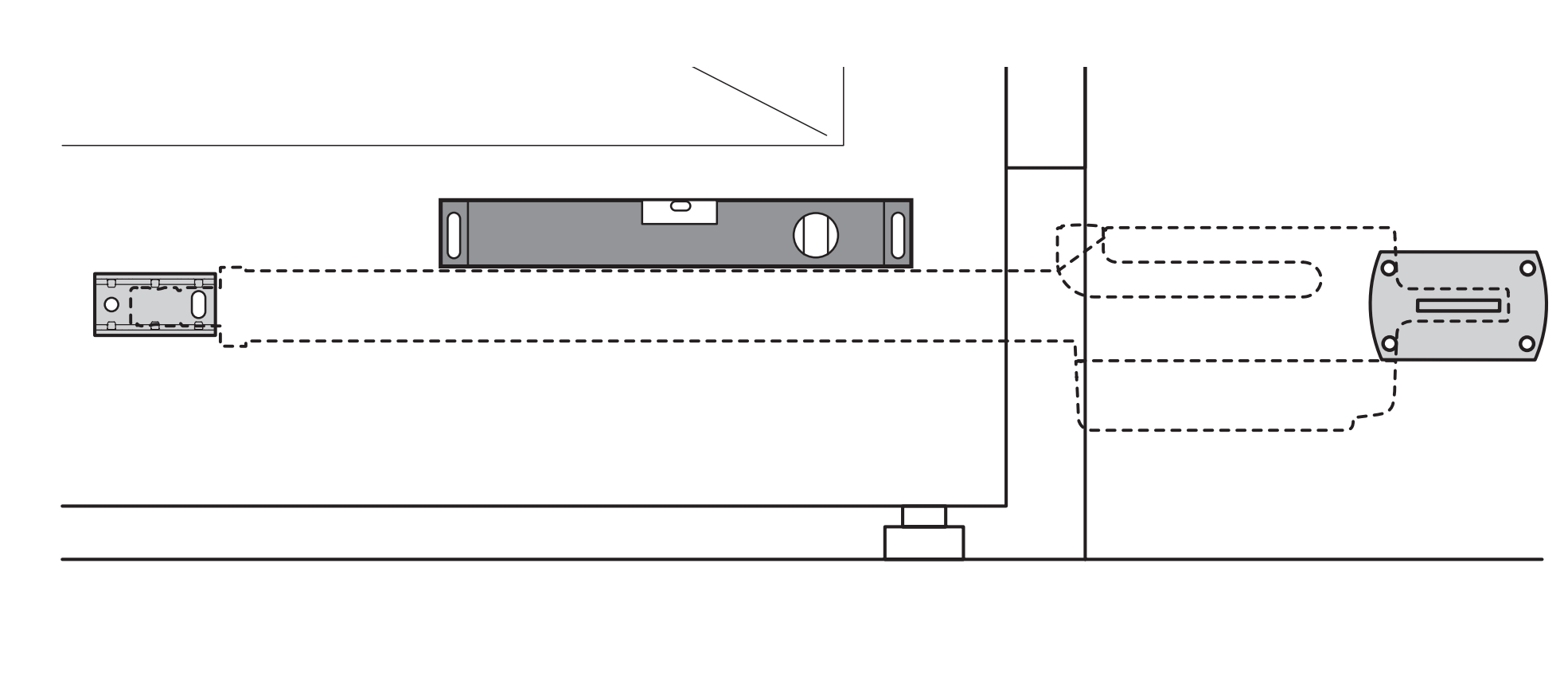

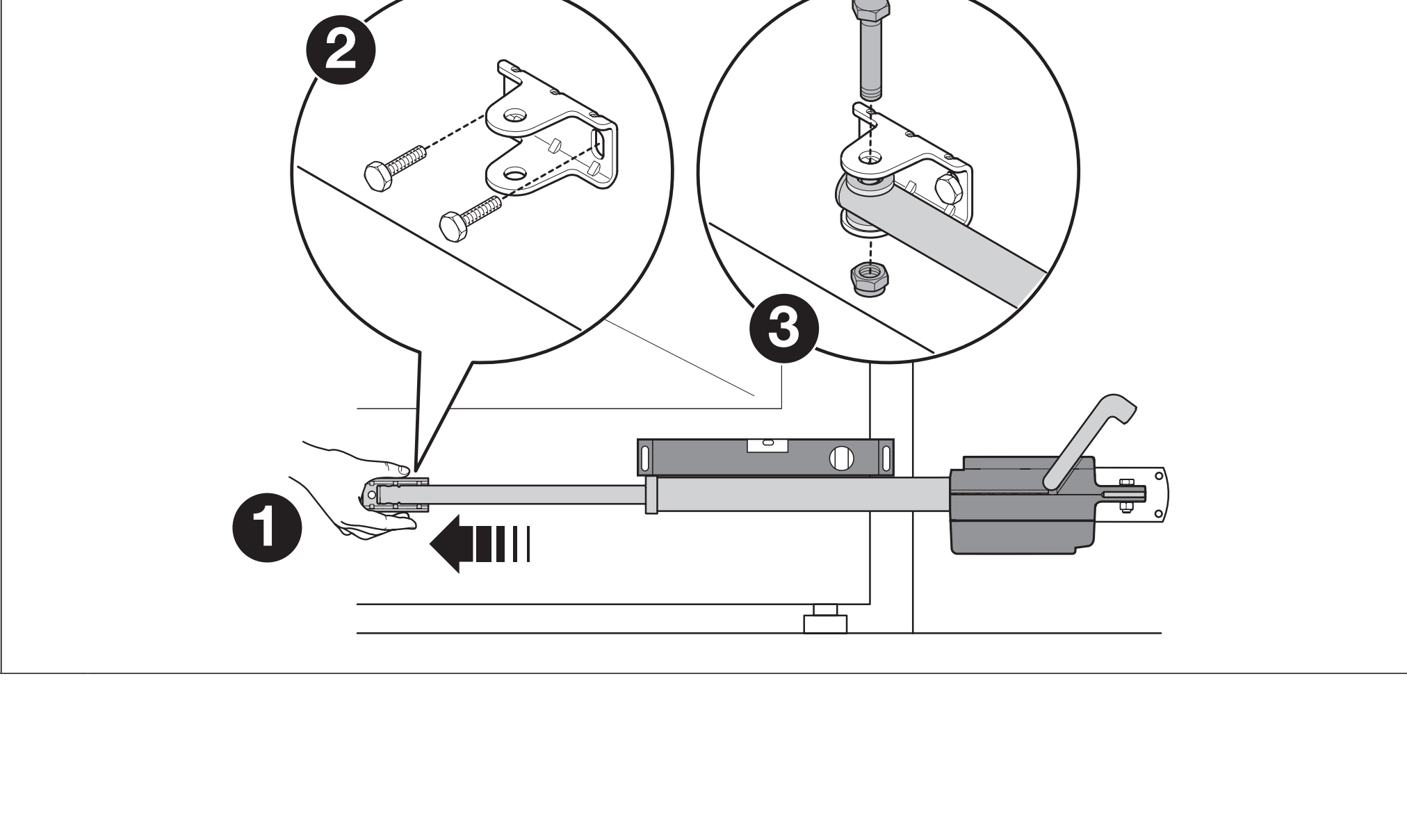

A konzolok felszerelésének menete
- A kívánt nyitási szög és a geometria alapján jelölje ki az első és hátsó konzol helyét. Rögzítse a hátsó konzolt, ellenőrizze a vízszintet, majd akassza fel rá a motort.
- A motort a kulccsal oldja ki. Tolja ki teljesen a dugattyút, majd az első konzolt ideiglenesen, a szerelési ábra szerint szerelje fel a kapuszárnyra.
- Állítsa vízszintbe a motort, csatlakoztassa a dugattyút az első konzolhoz, és biztosítsa a csapot. Kézzel mozgassa végig a kapuszárnyat a teljes úton, és ellenőrizze, hogy eléri-e a nyitott állás ütközőjét akadálytalanul.
- Válassza le a dugattyút az első konzolról, véglegesen rögzítse a konzolt, majd csatlakoztassa ismét a motort. Hegesztés közben a motor nem lehet csatlakoztatva a tápellátáshoz, és nem érheti hegesztőáram vagy hő.
- Ellenőrizze a csapokat, a rögzítést és a teljes kézi mozgást. A betanítás előtt állítsa a kapuszárnyat körülbelül a mozgáspálya közepére, és reteszelje a motort.

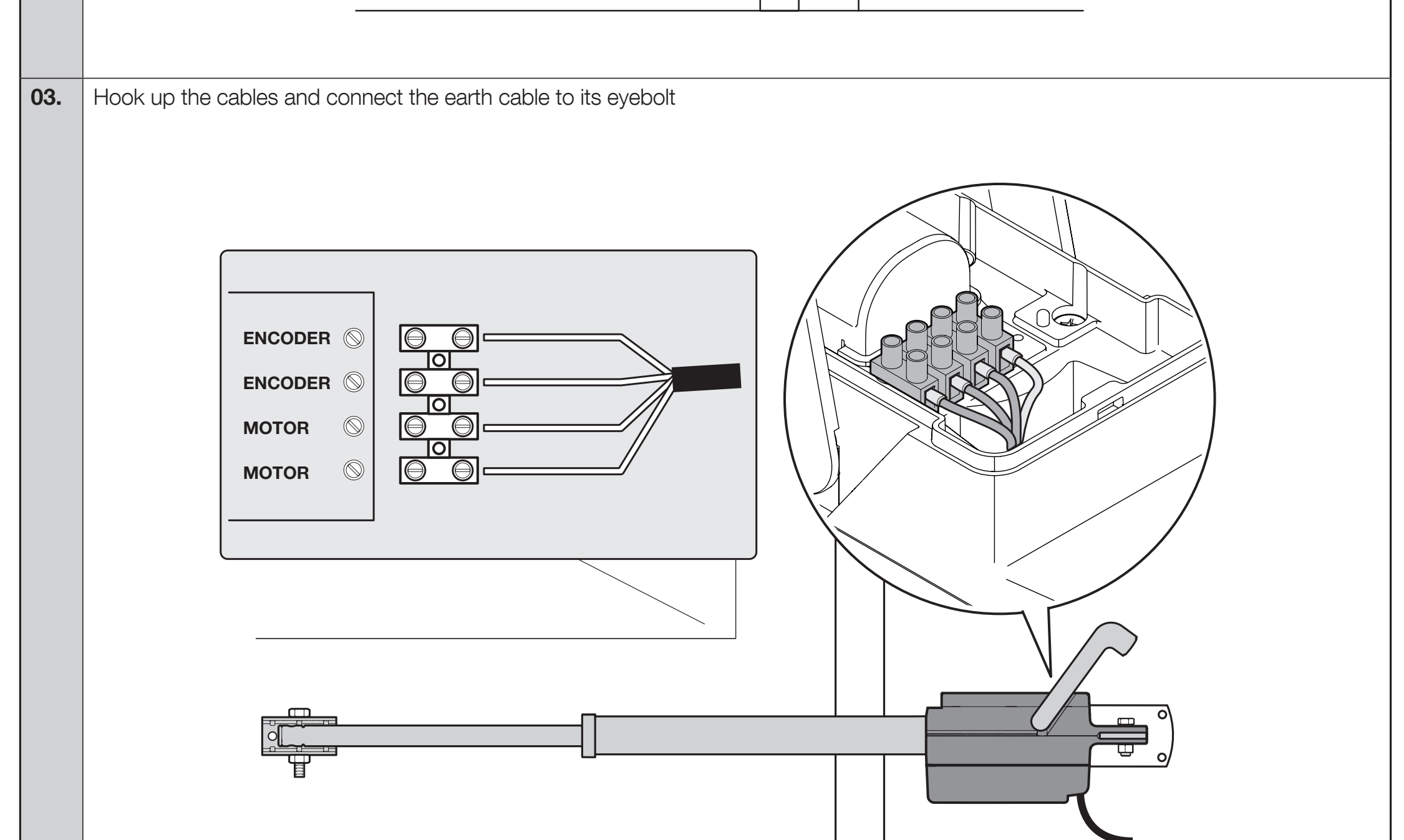

A motor és a mágneses enkóder bekötése
A motor 24 V DC feszültséggel működik, és nem csatlakoztatható közvetlenül 230 V-ra. A hálózati tápellátást a vezérlőegységhez kell csatlakoztatni. A motoron két MOTOR és két ENCODER kapocs található; a védővezetőt külön földelőfülhöz kell csatlakoztatni.
| Vezeték | Bekötés és hossz |
|---|---|
| Motor | 3 × 1,5 mm², legfeljebb 10 m: két motorkábel-ér és PE. A MOTOR kapcsot a központ megfelelő M1 vagy M2 kimenetéhez kell csatlakoztatni. |
| Enkóder | 2 × 1 mm², legfeljebb 10 m. Az ENCODER kapcsot az adott motorhoz tartozó ENC bemenethez kell csatlakoztatni. Az ENC polaritását nem kell figyelembe venni. |
| Közös kábel | A motor és az enkóder vezetékei egyetlen 5 × 1,5 mm² kábellel is helyettesíthetők a megadott hosszúságig. A védővezető továbbra is kizárólag a PE számára van fenntartva. |
| Egy kapuszárny | Csatlakoztassa a motort az M2 kapocshoz, az enkódert pedig a 2-es motor megfelelő ENC bemenetéhez. Az M1 szabadon marad. |
| Két kapuszárny | Az M2 az elsőként nyíló kapuszárnyat, az M1 pedig az elsőként záródó kapuszárnyat vezérli. Mindegyik motort a hozzá tartozó enkóderhez kell csatlakoztatni. |
- Kikapcsolt tápellátás mellett távolítsa el a motor burkolatát, és lazítsa meg a kábelátvezetőt.
- Vezesse át a kábelt, kösse be az ábra szerint a MOTOR és ENCODER kapcsokat, a PE vezetéket pedig csatlakoztassa a földelőfülhöz. A motor vezetékeit ne cserélje össze az enkóder vezetékeivel.
- Húzza meg a kábelátvezetőt, ellenőrizze a húzásmentesítést és a tömítést, majd helyezze fel a fedelet. A kábelnek elegendő mozgástartalékkal kell rendelkeznie a motor mozgásakor, és nem akadhat be.
- Az MC824HR30 egységen ellenőrizze a megfelelő M/ENC csatlakozást és a pontos motormodell kiválasztását még a mozgáspálya betanítása előtt.
A motor csatlakozóin nincs állandó +/−: a központi egység az iránynak megfelelően váltja a polaritást. Ellenkező irányú mozgás esetén az áramforrások leválasztása után ellenőrizze a motor két vezetékét; A PE-t nem kell módosítani. A panel teljes bekötési rajza és a kiosztás megtalálható a(z) MC824HR30 bekötési rajzában.
A tartozékok bekötése és polaritása
A tartozékokat az MC824HR30 egységhez kell csatlakoztatni. A TITAN motorvezetéke nem BlueBUS. Segédtápellátás esetén igazodjon a STOP és SbS jelölésekhez, valamint az alábbi részlethez.
| Csatlakoztatás | Polaritás és elektromos adatok |
|---|---|

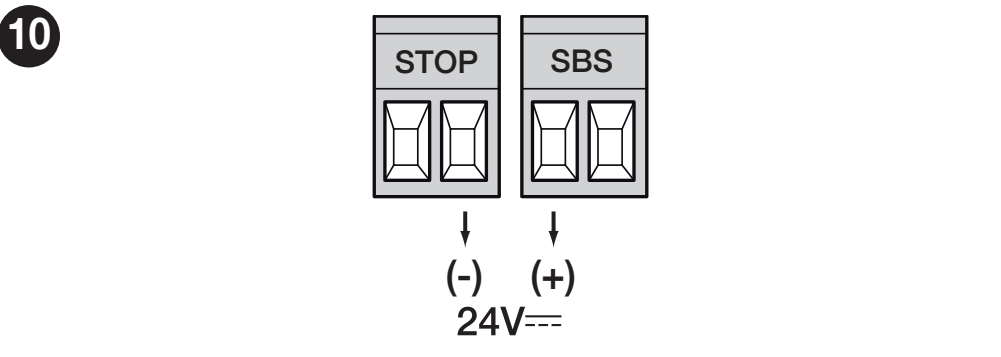

| Segédtápellátás | + az SbS-csatlakozópár bal oldali kapcsa; − a STOP-csatlakozópár jobb oldali kapcsa a jelölések ábrán látható tájolása esetén. 24 V DC, −30% / +50%, legfeljebb 200 mA. A feszültség készenléti állapotban is jelen van. |
| BlueBUS / NICE EPMB | Párhuzamos bekötés két vezetékkel, polaritás nélkül. 2 × 0,5 mm² 20 m-ig; 20–40 m esetén 2 × 1 mm². Állítsa be a fotocellák címét, majd ismételje meg az eszközök betanítását. |
| SbS, OPEN, CLOSE | Potenciálmentes NO kapcsolóérintkezők +/− nélkül, külső feszültséget ne csatlakoztasson. |
| STOP | NO, NC vagy 8,2 kΩ a csatlakoztatott biztonsági védelemtől függően. A bemenet típusát a betanítás során ismeri fel a rendszer; az érintkezőnek nincs polaritása. |

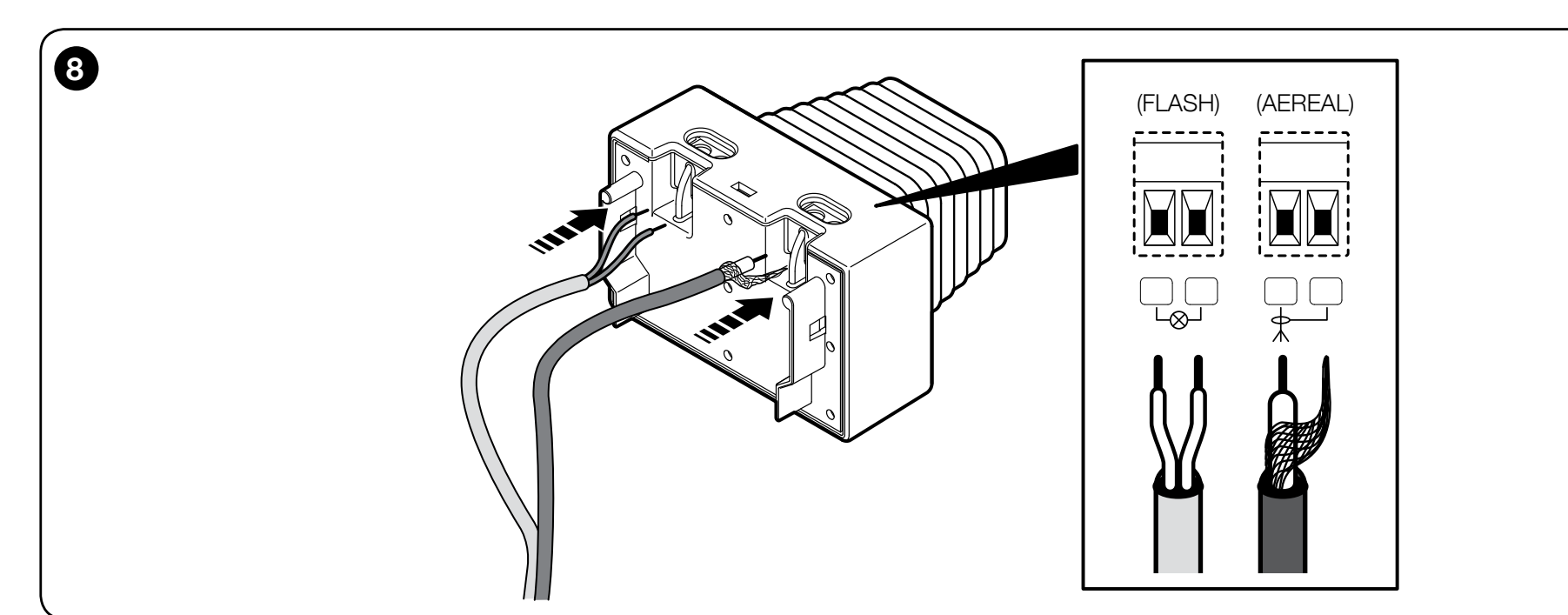

| FLASH / NICE ELDC | Figyelmeztető lámpa kimenete 12 V DC, legfeljebb 21 W. Az ELDC-t a saját FLASH-csatlakozópárjára kösse be, az AEREAL antennakapcsoktól elkülönítve. Az ELDC tápellátási csatlakozópárján az ábra nem jelöl +/− polaritást; ne vigye át ide az SbS/STOP segédkimenet jelölését. |
| ELS / elektromos zár | 12 V AC, legfeljebb 15 VA; +/− nélkül. A zár mechanikai helyzetétől függően válassza a PLA10 vagy a PLA11 típust. |
A további bemenetek és kimenetek bekötését megtalálja az MC824HR30 kapcsainak teljes táblázatában. Ne hidalja át a biztonsági védelmeket csak azért, hogy a kapu elinduljon.
Első üzembe helyezés MC824HR30 egységgel
Bekapcsolás előtt el kell készülniük a konzoloknak és ütközőknek, a motor- és enkódervezetékek bekötésének, valamint a biztonsági eszközök telepítésének. A betanítási mozgások során tartsa szabadon a kapu teljes mozgásterét.
| Sorrend | Elvégzendő művelet a vezérlőegységen |
|---|---|
| 1. A bekötés ellenőrzése | Ellenőrizze a motort és annak ENC-csatlakozását, a védővezetőket, a fotocellákat és a STOP-ot. Egyszárnyú kapunál az M2-t kell használni. |
| 2. A motor kiválasztása | Állítsa be a pontos TTN6024HS típust a Motor Type választókapcsolón, a(z) táblázat és a választókapcsoló eredeti ábrája alapján. A választást a végállások betanítása előtt kell elvégezni. |
| 3. Az eszközök betanítása | Olvassa be a csatlakoztatott BlueBUS- és STOP-eszközöket az MC824HR30 első üzembe helyezési eljárása szerint. Az eszközök hozzáadása vagy eltávolítása után ismételje meg a műveletet. |
| 4. A végállások betanítása | Oldja ki a kaput, állítsa a szárnyakat megfelelő kiinduló helyzetbe, majd reteszelje vissza. Kövesse a végállások betanítási eljárását a kiválasztott üzemmódhoz. Helytelen irány vagy sorrend esetén azonnal állítsa le a betanítást. |
| 5. A rendszer ellenőrzése | Ellenőrizze a teljes nyitást és zárást, a kapuszárnyak átfedési sorrendjét, a lassítást és az összes biztonsági eszközt. Csak ezután adja át a kaput. |
Programozás és távirányítók
A TITAN TTN6024HS nem rendelkezik saját beállítógombokkal. A beállítás az MC824HR30 egység három gombjával végezhető: OPEN, STOP/SET és CLOSE. Az automatikus zárás, a szünetidő, az erő, a sebesség, a lassítás és a szárnyak késleltetése a központi egységen, az adott kapu igényei szerint módosítható.
| Beállítás | Eljárás |
|---|---|
| I. és II. szint | Az MC824HR30 teljes programozási táblázatai tartalmazzák a tartományokat, a LED-értékeket és a gyári beállításokat. |
| Erő és lassítás | Az erő módosítása nem helyettesíti a szoruló kapu javítását. A módosítás után ismételje meg a működési és biztonsági ellenőrzést. |
| Távirányítók NICE MYGO4 | A(z) NICE OXIBD vevőn kell párosítani, a rádiós vezérlés eljárása szerint. Az adó betanítása külön művelet a mozgáspálya betanításától. |
| Törlés vagy visszaállítás | Kövesse az adott vezérlőegység vagy vevő eljárását. A panel visszaállítása és a rádiós memória törlése két külön művelet. |
Üzemeltetés áramszünet esetén
A kaput akkumulátor nélkül oldja ki a kulccsal. A jelenlegi vezérlőegység automatikus tartalék tápellátásához használja a(z) NICE PSS324. Az akkumulátort a szerelés, a betanítás és az ellenőrzések befejezése után csatlakoztassa a vezérlőegység erre kijelölt csatlakozójához; az önálló motor nem tartalmazza.
A NICE PS124-gyel vagy a régebbi PS324-zel az MC824HR30-cal való használatához egy NICE CABLA11 adapterre van szükség, és a vezérlőpanelen ki kell kapcsolni a készenléti módot (I. szint, L4 = OFF). Az adapter önmagában, a megfelelő beállítás nélkül nem elegendő. A részleteket lásd itt: az MC824HR30 tartalék tápegység bekötése.
SOLEMYO napelemes táplálás
NICE SOLEMYO SYKCE30 a napi ciklusszám, a tartozékok fogyasztása és a napsütési viszonyok felmérése után lehetővé teszi a megfelelő rendszer hálózattól független táplálását. A SOLEMYO használatához be kell kapcsolni a készenléti módot. A hálózati és a napelemes táplálást nem szabad egyszerre csatlakoztatni. Ez a beállítás eltér a PS124/PS324 és a CABLA11 együttes használatakor alkalmazottól.
Hibaelhárítás
| Jelenség | Ellenőrizendő |
|---|---|
| A motor nem mozdul | Ellenőrizze a vezérlőegység tápellátását és jelzéseit, a hajtás esetleges blokkolását, a MOTOR csatlakozást és a megfelelő ENC csatlakozást. Használja a MC824HR30 diagnosztikáját. |
| Betanításkor az ellenkező irányba halad | Állítsa le a betanítást. Minden áramforrás leválasztása után ellenőrizze a motor vezetékeit és a kiválasztott modellt; a védővezető maradjon a PE csatlakozón. |
| Megáll vagy visszafordul | Először kézzel ellenőrizze a mechanikát, a geometriát és az ütközőket. Ezután ellenőrizze a biztonsági bemeneteket és a megfelelő jeladót. A nagyobb erő nem oldja meg a mechanikai ellenállás problémáját. |
| A kapuszárnyak nem megfelelően fedik egymást | Ellenőrizze az M1/M2 hozzárendelést, az ENC csatlakozásaikat, valamint a nyitási/zárási késleltetést az átfedésnek megfelelően. Végezze el újra a szükséges betanítást. |
| A nyomógomb működik, a távirányító nem | Ellenőrizze a távirányítót, az elemet és a rádióvevő memóriáját a távirányítók párosítása. |
| Hálózati kimaradás esetén nem működik | Ellenőrizze az akkumulátor állapotát és csatlakozását; PS124/PS324 esetén a CABLA11-et és a készenléti mód kikapcsolását is. Ellenőrizze a tartalék táplálás feltételeit. |

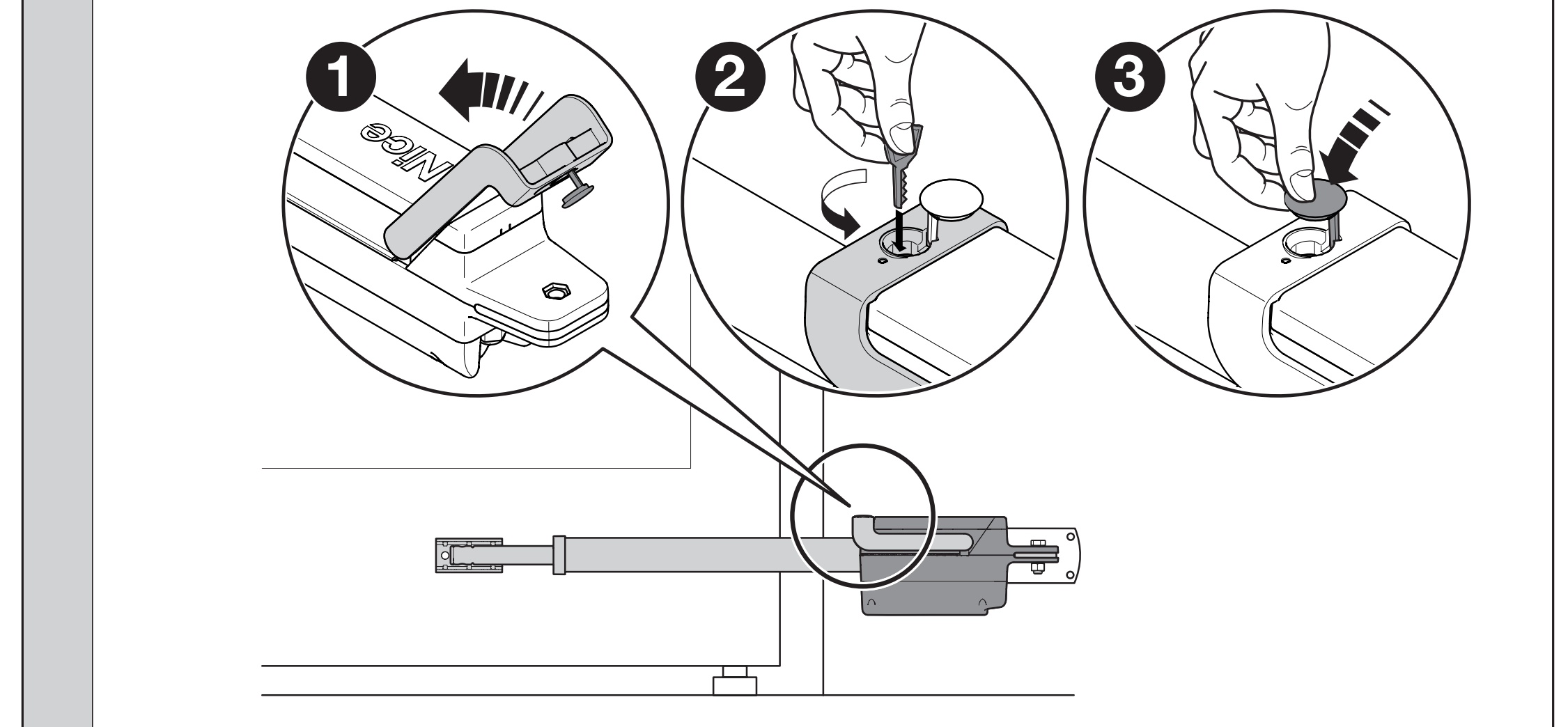

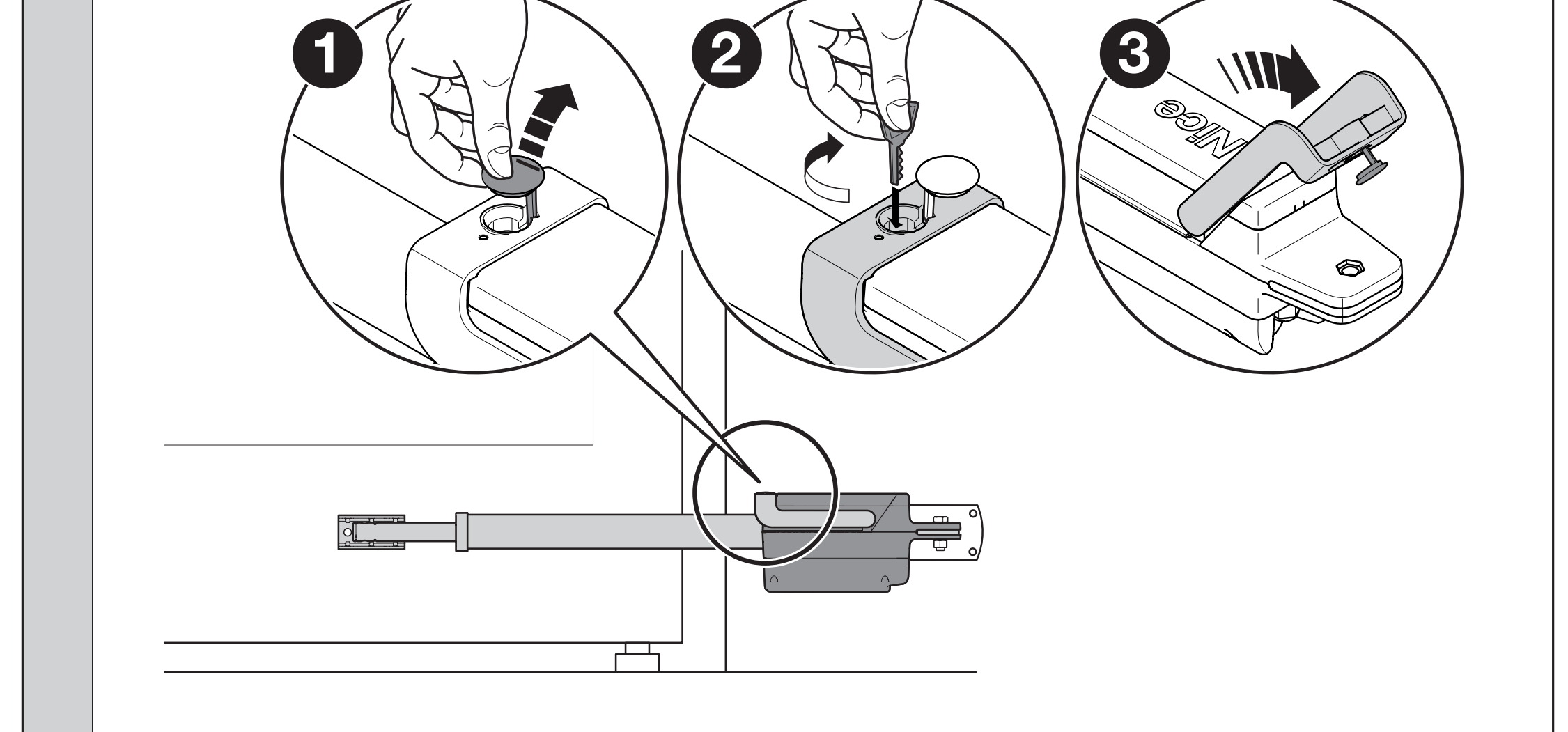

Kézi kioldás és visszazárás
- Állítsa le a kapu mozgását, és biztosítsa a kapuszárnyat az önálló elmozdulás ellen. Nyissa fel a kioldó gumifedelét.
- Helyezze be a kulcsot, és fordítsa el 90°-kal az óramutató járásával megegyező irányba. A kapuszárny most kézzel nyitható és zárható.
- Az automatikus működés visszaállítása előtt mozgassa a kapuszárnyat nagyjából az út közepére, majd fordítsa el a kulcsot 90°-kal az óramutató járásával ellentétes irányba és zárja le a nyílást.
- Kétszárnyú kapunál mindkét motort külön oldja ki, illetve zárja vissza.
Biztonsági ellenőrzés és átadás
- A kioldott kapuszárny kézi nyitásához és zárásához szükséges erő legfeljebb 390 N. Ez a mechanikai mozgás ellenőrzése, nem pedig személyre ható megengedett ütközési erő.
- Zárja vissza a motorokat, és ellenőrizze a nyitást, a zárást és a megállást. Ellenőrizze az ütközőket, a kapuszárnyak átfedését és a végállások elérését.
- Egyenként ellenőrizze a fotocellákat, a STOP funkciót, a biztonsági élvédelmeket és az egyéb védelmi eszközöket. Erőkorlátozásos védelem esetén a szerelőnek meg kell mérnie az ütközési erőket, és ellenőriznie kell a rendszer biztonságosságát.
- A motor erejét a vezérlőegység állítja be; a műszaki táblázatban megadott maximális motorerő nem az emberrel való érintkezéskor biztonságos erő.
- A kaput csak a sikeres ellenőrzések után adja át, és tájékoztassa a tulajdonost a működtetésről, a kioldásról és a karbantartásról. A gyermekek nem játszhatnak a vezérlővel, sem a kapu mozgási területén.
Rendszeres karbantartás
Az ellenőrzést végezze el legkésőbb 6 havonta. Áramtalanított állapotban ellenőrizze a konzolok és csavarok rögzítettségét, a korróziót, a csapok és mozgó alkatrészek kopását, valamint a kábeleket, tömszelencéket és tömítéseket. Cserélje ki a sérült alkatrészeket; az áramellátás visszaállítása után ismételje meg a teljes kapu működési és biztonsági ellenőrzését. A mechanikai hibát ne próbálja nagyobb erő beállításával megoldani.
A TTN6024HS műszaki adatai
| Paraméter | Érték |
|---|---|
| Kivitel | Visszafordíthatatlan lineáris hajtás mágneses jeladóval |
| Motor tápellátása | 24 V DC kompatibilis vezérlőegységről |
| Vezérlőegység | MC824H; aktuális változat: MC824HR30 külön |
| Egy szárnyra vonatkozó határértékek | 6 m / 450 kg; a kombináció a diagram |
| A dugattyú sebessége | 0,027 m/s = 2,7 cm/s |
| Maximális áramerősség / teljesítményfelvétel | 7 A / 150 W |
| Erő | 1 900 N |
| Löket | 680 mm |
| Munkaciklus | A gyártó szerint folyamatos ciklus; az üzemeltetés alkalmasságát a teljes kapu és a vezérlés alapján kell megítélni. |
| Védettség | IP54 |
| Üzemi hőmérséklet | −20 és +55 °C között |
| A motorház méretei | 1 080 × 105 × 170 mm |
| L szerelési hossz | 1 030–1 710 mm a dugattyú kitolásától függően |
| A motor tömege | 9 kg |

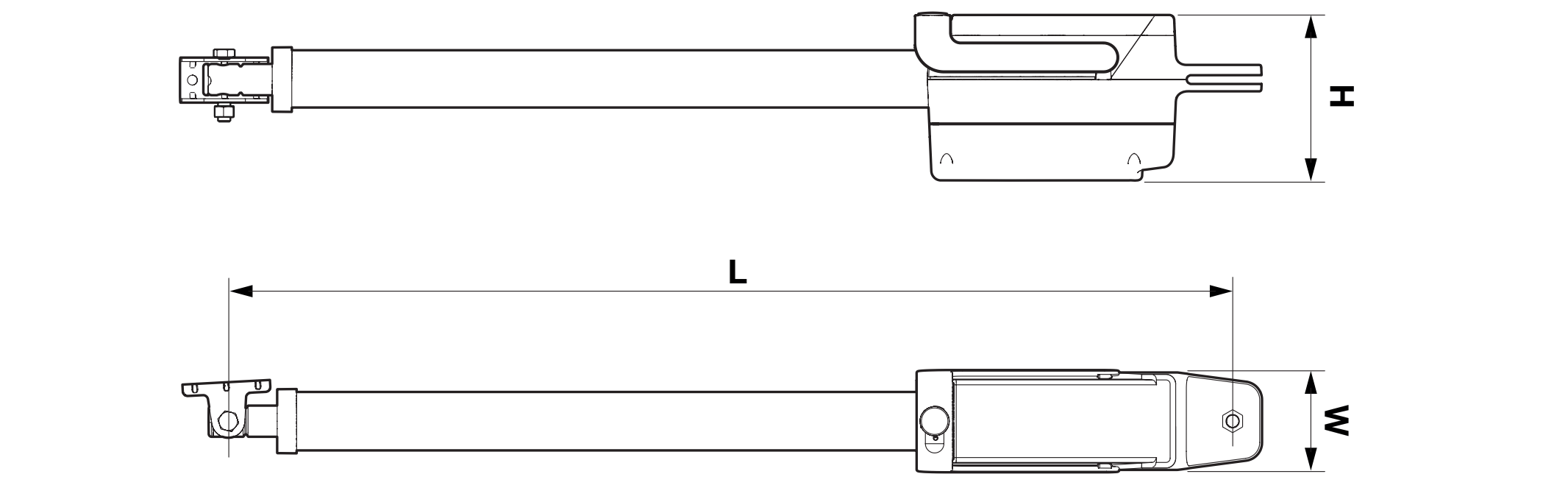

A rajzon feltüntetett L szerelési hossz és a motorház méretei különböző adatok. A helyigény felmérésekor számoljon a konzolokkal, a kapuszárny mozgásával és a fedélhez való hozzáféréssel is.
