A szárnyas kapu karos meghajtásának oszlopra történő rögzítése (lehorgonyzása)
Ahhoz, hogy a karos kapunyitó a kívánt szögben nyissa a kaput és hatékonyan működjön, megfelelően kell rögzíteni az oszlophoz. A gyártó minden kapunyitóhoz pontos diagramot ad meg az alkalmazási határértékekkel. A diagram nem tartalmaz biztonsági tartalékot, vagyis ha az A vagy B értéket a diagramon kívül választja meg, a kapunyitó nem nyitja ki a kaput a kívánt szögben, és nem fog megfelelően működni.
Példa a NICE Wingo 2024 kapunyitóra:
A hátsó rögzítőkonzol felszerelése:
 |
 |

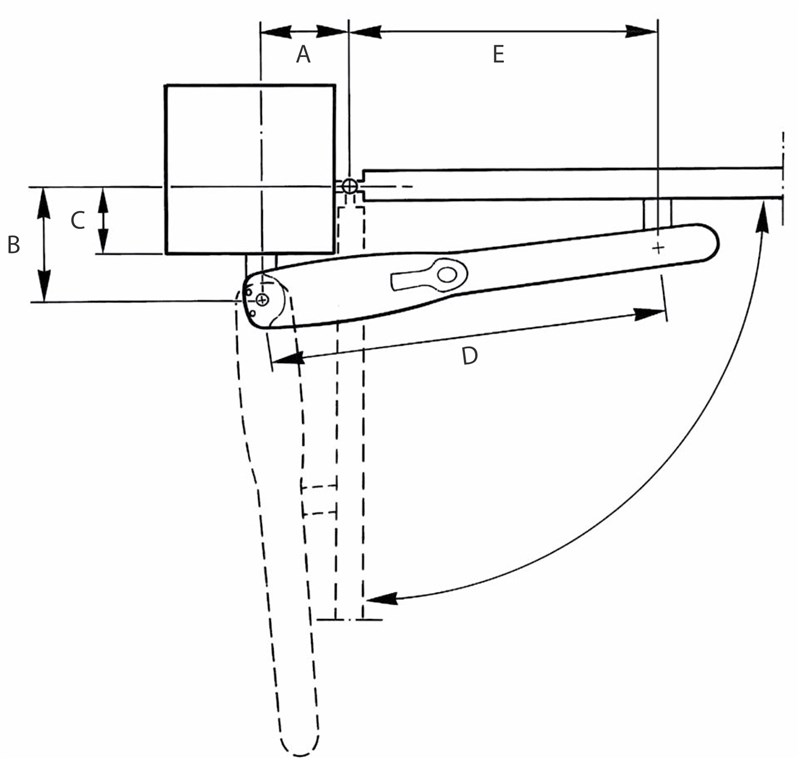

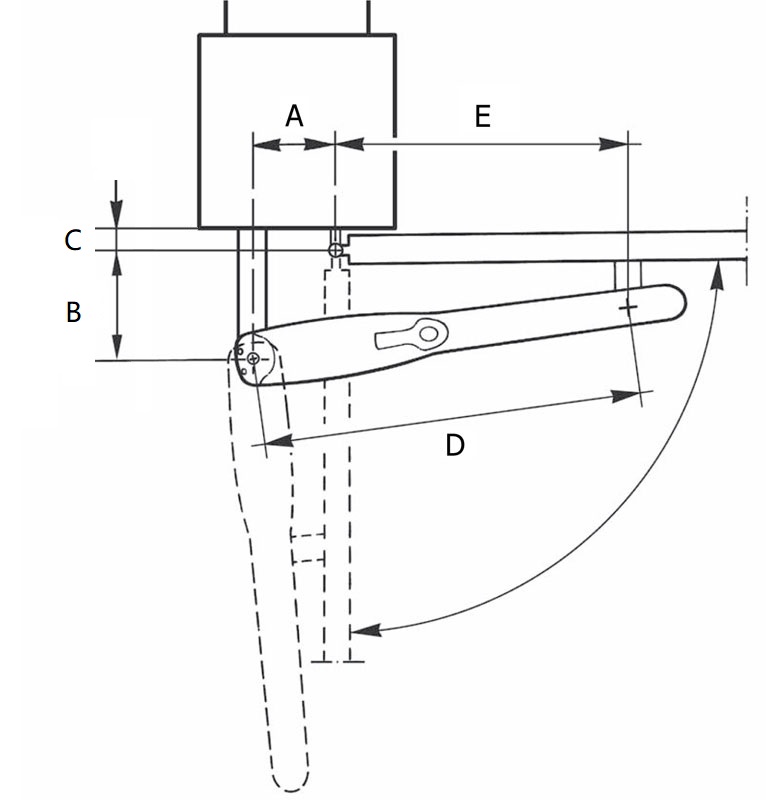

| Befelé nyitás rajza | Kifelé nyitás rajza |
Számítsa ki a hátsó konzol helyzetét a(z) diagram, amelyből leolvashatja az A és B értékeket, valamint a maximális nyitási szöget. Figyelem, az A és a B értéknek hasonlónak (ideális esetben egyformának) kell lennie ahhoz, hogy a kapunyitó egyenletes, lineáris mozgást végezhessen.
 |
 |

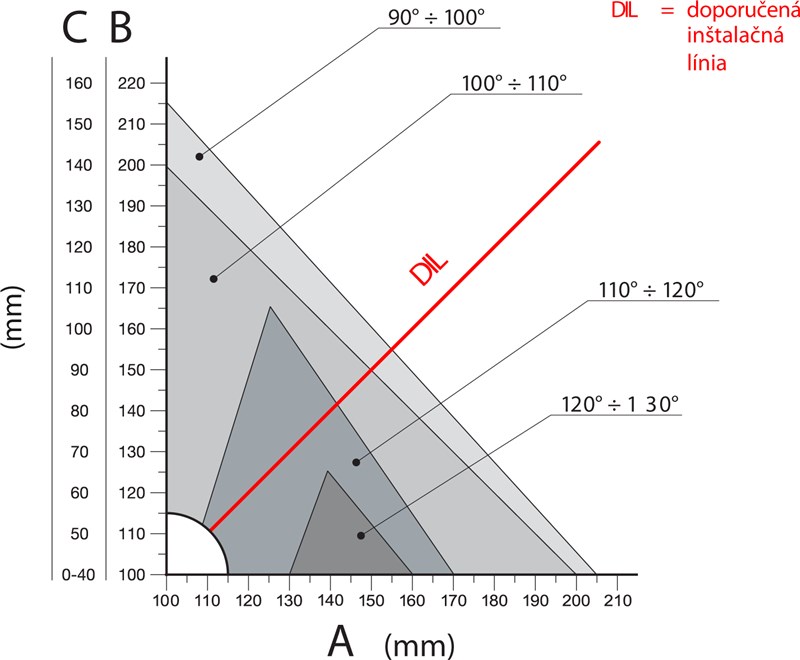

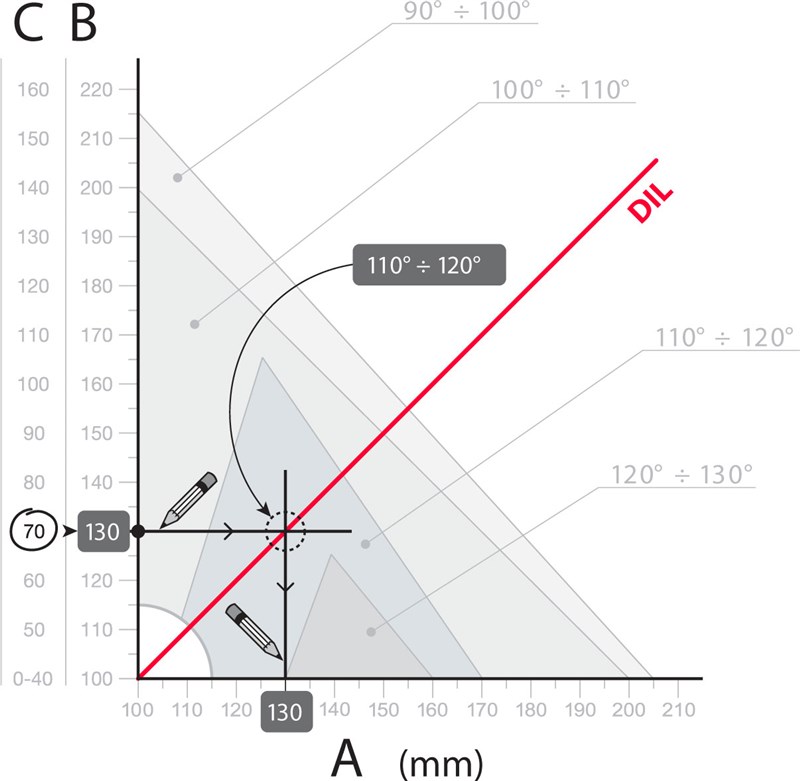

| Számítási diagram | Példa az értékek leolvasására a diagramról |
Az egyes kapunyitók rögzítési diagramjai:
| Wingo | Toona | Too |
|---|---|---|
Ha az Ön helyzetére nem alkalmazhatók a diagramon szereplő értékek egy hagyományos karos kapunyitó esetében akkor: a következő lehetőségek közül választhat:
- véshet egy nyílást az oszlopba, hogy helyet biztosítson a kapunyitónak
- használhat hosszabbított konzolokat
- megfontolhatja más típusú kapunyitó használatát:
