NICE TOO TOO4500 – önálló meghajtás, egy 4,5 m-es / 250 kg-os kapuszárnyhoz
| A termék elérhetősége: | 3 napon belül | Az árut általában 3 napon belül adjuk fel. |
|---|
3 napon belül
77 583,79 Ft áfával
| Tömeg |
|---|
| 6,00 kg |
A(z) NICE TOO TOO4500 – önálló meghajtás, egy 4,5 m-es / 250 kg-os kapuszárnyhoz termék leírása
NICE TOO4500 önálló elektromechanikus nyíló kapu egyik szárnyához való meghajtás akár 4,5 m és legfeljebb 250 kg. A motor 230 V AC; nem 24 V-os változat. Ez nem önzáró áramkimaradás esetén pedig kulccsal oldható ki. Vezérlőegység és biztonsági eszközök a teljes kapu alapján választandók ki.
Mikor érdemes ezt a meghajtást választani?
Határértékek 4,5 m és 250 kg érték egy kapuszárnyra vonatkozik, de önmagában nem dönti el, hogy megfelelő-e. A mozgás ellenállása, a forgáspont helyzete, a kapu kitöltése, a szél és a szerelési geometria is számít. Más hosszúság vagy tömeg esetén hasonlítsa össze a TOO3000 – legfeljebb 3 m / 300 kg. Kapcsolódó modell TOO4524 24 V-os motorral rendelkezik, és más vezérlőegységet igényel.
A gyártó a 230 V-os változatnál legfeljebb 24 ciklust óránként. Gyakoribb használat esetén a teljes kaput, valamint az üzemmód alkalmasságát kell értékelni.
Vezérlőegység 230 V-os motorhoz
Jelenlegi MC800 MCA5R30 panellel egy vagy két motort vezérel. MC200 jelenleg egy motorhoz választható. Kétszárnyú kapuhoz ezért megfelelő, kétmotoros vezérlőegységet használjon. A TOO4500-hoz kínált aktuális készleteinkben MC800 található; bekötés előtt mindig ellenőrizze az adott készlet összetételét.
Régebbi vezérlőegységgel szerelt meglévő kapu esetén A60, A400, A6 vagy A6F a ténylegesen beszerelt panel útmutatóját használja. Ezeknek a vezérlőegységeknek a jelenlegi helyettesítője az MC800. Az útmutatója az MC800/MCA5R30 egységre vonatkozik. A motor feszültsége, a vezérlőegység hálózati tápellátása és a tartozékok kisfeszültségű kimenete külön áramkörök.
Az ábra a motor és a konzolok fő alkatrészeit mutatja. Felszerelés előtt ellenőrizze a csomag tartalmát. A vezérlőegységet és a biztonsági eszközöket külön vagy a komplett készlet felszereltsége szerint kell kiválasztani.
Készletek egy- vagy kétszárnyú kapuhoz
Az önálló motor egy kapuszárnyhoz készült. Kétszárnyú kapuhoz két meghajtás szükséges. Oldalt az MC800 vezérlőegységgel és eltérő felszereltséggel kínált 230 V-os készletek hasonlíthatók össze; középen egy önálló, alternatív 24 V-os motor látható.
| Készletek 1 kapuszárnyhoz | Alternatív meghajtás | Készletek 2 kapuszárnyhoz |
|---|---|---|

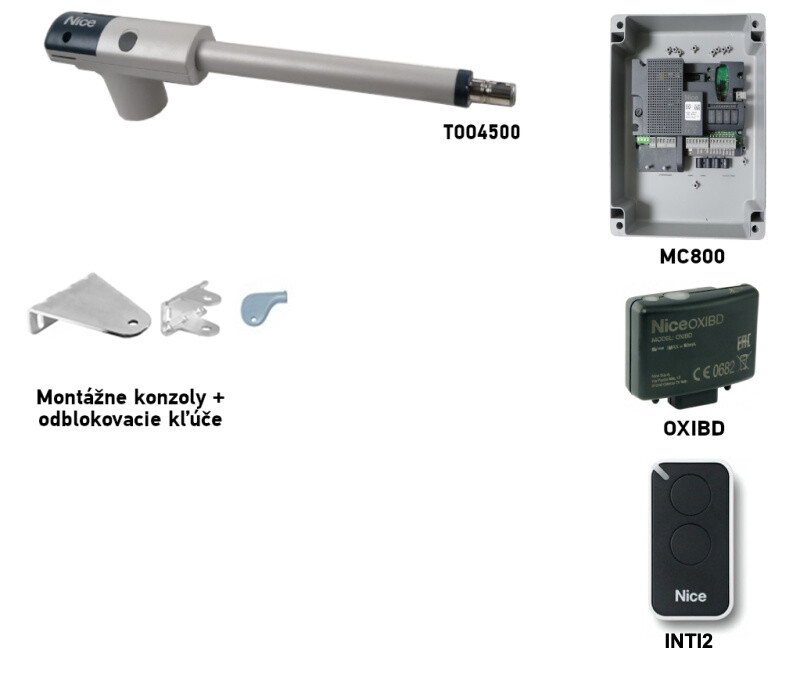

NICE TOO4500

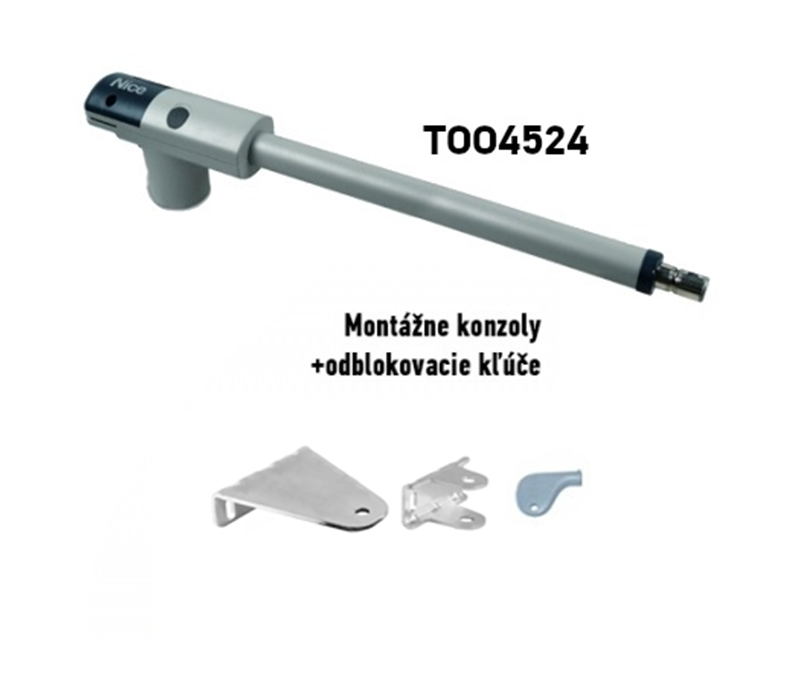

MC800 vezérlőegység, Alapkészlet Fénysorompóval Tartozékokkal | NICE TOO4524
24 V DC 24 V-os motorokhoz való vezérlőegység szükséges. A teljes összeállítás felszereltségét ennek a meghajtásnak az adatlapján válassza ki. | NICE TOO4500

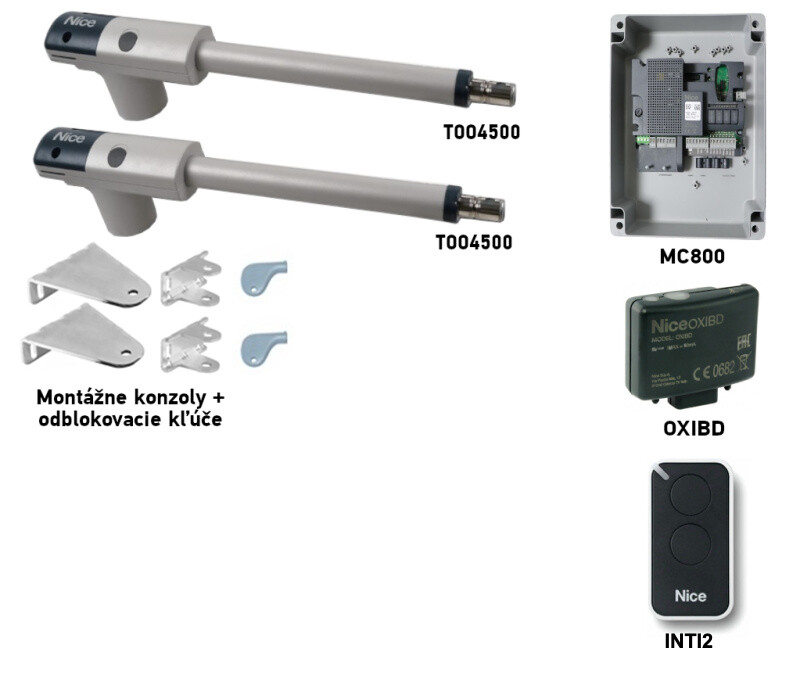

MC800 vezérlőegység, Alapkészlet Fénysorompókkal Tartozékokkal |
A hossz- és tömeghatárokat kapuszárnyanként, a szerelési geometriával együtt kell figyelembe venni. Használat előtt egészítse ki az alapkészletet a szükséges biztonsági elemekkel; kiválasztásukról és bekötésükről a következő részben olvashat: kompatibilis tartozékok.
A konzolok felszerelése és a kapuszárny geometriája
A rögzítés előtt határozza meg a zsanér, a hátsó és az első konzol helyét, valamint a kívánt nyitási szöget. A rajzon szereplő A/B méretek határozzák meg a mozgást és az erőket. Az oszlopnak és a rögzítésnek el kell viselnie a terhelést; ha más a zsanér helyzete vagy az oszlop mérete, a konzolokat módosítani kell, vagy megfelelő hosszabbított konzolokat kell választani úgy, hogy a szükséges geometria megmaradjon. Ezt önmagában a profil mérete nem garantálja.
| Nyitás | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Az adott modellhez tekintse meg a a TOO4500 rögzítőkonzoljainak méreteit. Kifelé nyíló kapunál rendszerint más vagy hosszabbított rögzítés szükséges; a szerelőnek ismét ellenőriznie kell az A, B, C valamint a teljes mozgáspálya akadálymentességét.
A C méret zárt kapunál
Zárt kapuszárnynál mérje meg a távolságot: C < 1 300 mm. Az értéknek a megadott határnál kisebbnek kell lennie, nem lehet azzal egyenlő vagy annál nagyobb. Ezzel egyidejűleg be kell tartani a kiválasztott A/B kombinációt.
A hátsó konzolt rögzítse a teherhordó szerkezethez, majd a motort oldja ki, húzza ki a dugattyút, az első konzolt pedig először csak próbaképpen szerelje fel. A motor beállítása után ellenőrizze a teljes kézi mozgást. Csak ezután rögzítse véglegesen a konzolokat. Nyitott és zárt helyzetben egyaránt szükség van mechanikus kapuütközőkre; ezek szerepét a dugattyú végállása nem veszi át.
230 V-os motor bekötése
A bekötést szakképzett technikus végezze, áramtalanított állapotban. A kábel a tömszelencén és a rögzítőkapcson keresztül vezetendő; a PE védővezetőt a rajz szerint kell a motorhoz csatlakoztatni. A motor vezetékeit és a hozzájuk tartozó kondenzátort az adott vezérlőpanel kapocskiosztása és az alkatrész címkéje szerint kell bekötni. MC800/MCA5R30 esetén egy motort az M2-re kell csatlakoztatni; két motor esetén az M1/M2 csatlakozókat a mozgás sorrendje szerint kell kiosztani. A kisfeszültségű fénysorompókat nem szabad a motor kapcsaira csatlakoztatni.
Az MC800/MCA5R30 esetén tekintse meg a az M1/M2 motorok bekötését és a vezérlőegység kábelezését.
Próba az első használat előtt
Ellenőrizze, hogy a kapu kézzel akadálytalanul mozgatható-e, a rögzítések szilárdak-e, mindkét ütköző a helyén van-e, és a motor megfelelő irányba forog-e. A NICE előírása szerint a kapuszárnynak kioldott meghajtás mellett mindkét irányban, legfeljebb 390 N erővel kézzel mozgathatónak kell lennie. Ezután a felszerelt vezérlőegység útmutatója szerint ellenőrizze a fénysorompókat, a STOP-bemenetet, a vezérlőparancsokat és az akadályra adott reakciót. MC800-as összeállításnál a gyártó előírja továbbá a biztonsági élvédelmet; ezt a fénysorompók önmagukban nem helyettesítik. A motor önmagában nem rendelkezik rádióprogramozással vagy a mozgáspálya betanításával; az MC800 esetén tekintse meg a rádiós vezérlést és a kapuszárnyak mozgásának betanítását.
Ha a felszerelt vezérlőegység erőszabályzóval rendelkezik, Force-F, külön indok nélkül ne állítsa 100%-ra. Ha a körülbelül 75% nem elegendő, forduljon a műszaki támogatáshoz. A jelenlegi MC800/MCA5R30 vezérlőnél az erőt a panel útmutatója szerint kell beállítani; a trimmeres eljárást ne alkalmazza ennél a panelnél. Az erő beállítása nem helyettesíti a teljes kapu biztonságának mérését és ellenőrzését.
Tartozékok bekötése MC800 esetén, MCA5R30 panellel
Az alábbi bekötés az alábbihoz érvényes: MC800/MCA5R30 az ezzel a vezérlőegységgel szerelt készletekben. A tartozékok csatlakozói a vezérlőegységhez, nem magához a motorhoz tartoznak. Más vezérlőegység esetén annak saját bekötési rajzát használja. A munka megkezdése előtt válassza le a hálózati tápellátást.
| Tartozékok | Csatlakozók, tápellátás és polaritás |
|---|---|
Segédtápellátás | Az MCA5R30 panelen a 3-as csatlakozó = 0 V (−) és a 4-es csatlakozó = +24 V DC valamint a bemenetek közös pontja. A tápellátást igénylő tartozékok együttes áramfelvételének határértéke 200 mA; ellenőrizze az egyes termékek áramfelvételét és megengedett tápfeszültségét. |
EPM relés fotocellák | Kikapcsolt Standby és fototeszt nélküli üzem esetén az adót (TX) és a vevőt (RX) a 4-es (+24 V DC) csatlakozóról és a 3-as (−) csatlakozóról. A C–NC vevő feszültségmentes érintkezőjét kösse a 4-es (közös) és a megfelelő bemenet 8/PHOTO, 9/PHOTO1 vagy 10/PHOTO2közé. Az érintkezőnek nincs +/− polaritása. Az AUX bemeneteket relés fotocellás üzemmódra kell állítani; végálláskapcsolóként beállítva más funkciót töltenek be. |
EPM bekapcsolt Standby mellett | Az MCA5R30 kapcsolási rajza szerint az adót és a vevőt is a 4-es (+24 V DC) csatlakozó és az 5-ös csatlakozó (OutSTB, kapcsolt visszatérő ág)közé kösse. Az EPM fotocellánál a 1 = +, 2 = visszatérő ág. Az OutSTB kimenet 24 V, legfeljebb 4 W értékű, és Standby üzemmódban kikapcsol; az 5-ös csatlakozót ne használja állandó negatív pólusként. Az RX C–NC érintkezőt a 4-es csatlakozó és a megfelelő PHOTO bemenet közé kell kötni. |
EPM fototeszttel | A fototeszt kapcsolási rajza szerint kösse be: TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). A vevő folyamatos tápellátást kap: RX 1 → 4 (+), RX 2 → 3 (−). Az RX C–NC érintkező továbbra is a 4-es csatlakozó és a megfelelő PHOTO bemenet közé kerül. Ne terhelje túl az OutSTB kimenetet, és ne használja egyidejűleg más fogyasztó táplálására; a bekötés után végezze el a betanítást, majd ellenőrizze a biztonsági funkció működését. |
BlueBUS fotocellák | A kompatibilis EPMB fotocellákat két vezetékkel csatlakoztassa a 6-os és 7-es BlueBUS csatlakozókra. A + és − polaritás felcserélhető. Állítsa be a címet, majd elem hozzáadása vagy eltávolítása után indítsa el az eszközök betanítását. |
STOP- és vezérlőérintkezők | A feszültségmentes 12/STOP bemenet a csatlakoztatott elemnek megfelelő NO, NC vagy 8,2 kΩ-os állapotot érzékeli; az állapot betanítható. A 13/SbS, 14/OPEN és 15/CLOSE bemenetek NO érintkezőt használnak a 4-es (közös) csatlakozóhoz képest.. Ezeknek az érintkezőknek nincs +/− polaritásuk; ne vezessen külső feszültséget a bemenetekre. Ez a kulcsos kapcsoló vagy a külső vevő reléjére is érvényes. |
ELAC villogó | A NICE ELAC villogót a FLASH kimenetre csatlakoztassa, amely önállóan villogó lámpához készült: kapcsolt 120/250 V AC, legfeljebb 21 W. Ez hálózati kimenet, nincs +/− polaritása.. Ne keverje össze a tartozékok 24 V-os csatlakozóival. |
Elektromos zár | Az 1–2 / EL: csatlakozók 12 V AC, legfeljebb 15 VA tápellátást biztosítanak.. A váltakozó feszültségű kimenetnek nincs +/− polaritása; ellenőrizze a zár műszaki adatait. |
Rádióvevő | Az OXIBD vevőt az SMcsatlakozóba kell illeszteni; ne használja hozzá a 3/4-es tápellátási csatlakozókat vagy a BlueBUS-t. Az antennát a vevő előírásai szerint csatlakoztassa, ne a motor csatlakozóihoz. |
Ha a 8–11-es AUX bemenetek végálláskapcsolóként működnek, funkciójuk eltér a PHOTO bemenetekétől. A fotocellák vagy a bekötés módosítása után ismételje meg a megfelelő betanítást, és ellenőrizze a kapu megállását, valamint reakcióját. A részletes eljárást lásd a MC800 vezérlőegységének kézikönyvében..
Relés fotocellák Standby módban
Relés fotocellák fototeszttel
Kompatibilis tartozékok
A tartozékokat a kiválasztott vezérlőegységhez kell csatlakoztatni, nem közvetlenül a motor házához. A fotocellák, a rádióvevő, a villogó és a zár kiválasztása a ténylegesen beszerelt panel kimeneteitől és csatlakozóitól függ.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | Egy vagy két 230 V-os motort vezérel. A kapuszárnyak száma és a kapu felszereltsége alapján válassza ki. | MC800/MCA5R30 egy vagy két motorhoz; MC200 egy motorhoz. |
| A villogó | villogással jelzi a kapu mozgását. A tápfeszültséget a beszerelt vezérlőegység kimenetéhez igazodva válassza ki. | ELAC MC800 230 V-os FLASH kimenetéhez; MC200 esetén ellenőrizze a kimeneti feszültséget és a megengedett terhelést. |
| A fotocellák | védik a kapu mozgásterét. Az MC800/MCA5R30 támogatja a relékimenet is BlueBUS, az MC200 relébemenete PHOTO; a tápellátást, a címzést és a reakciót a választott vezérlőpanel szerint határozza meg. A jobb oldali típusok a bekötéstől függő alternatívák. |
|
| Biztonsági élvédelem | MC800-as összeállításnál a fotocellák mellett ezekre is szükség van. Az élvédő típusát és a csatlakoztatás módját a beépített vezérlőpanel STOP-bemenete szerint válassza ki. | Nyomásérzékelős akadályérzékelők; MC800/MCA5R30 esetén lásd: STOP-bekötés. |
| Távirányító | Távirányítás. A ténylegesen beépített rádióvevőnek megfelelő kódolást válassza; önmagában az azonos frekvencia nem elegendő. MC800 esetén lásd: rádióvevő és távirányítók. | |
| Rádióvevő | A rádióvevő és az egyéb csatlakozási felületek az adott vezérlőegységhez tartoznak. Az SM bővítőmodul az MC800-zal használható; MC200 esetén ellenőrizze a beépített rádióvevőt és a csatlakoztatási lehetőségeket. |
|
| Antenna | Növeli a rádióvevő hatótávolságát; a csatlakoztatás a beépített rádiómodultól függ. | |
| Billentyűzet | Kódos hozzáférés. Az EDSWG-hez megfelelő rádióvevő szükséges; a BlueBUS EDSB az ezzel a csatlakozófelülettel rendelkező MC800-hoz való, nem automatikusan az MC200-hoz. | |
| Kulcsos kapcsoló | Vezérlés kulccsal, rögzített helyről; a kontaktust csatlakoztassa a vezérlőegység megfelelő vezérlőbemenetére. | |
| Kártyaolvasók | Hozzáférés kártyával vagy kulcstartóval. Az ETPB az MC800 BlueBUS rendszerét használja; ezt a típust ne csatlakoztassa közvetlenül az MC200-hoz. |
|
| Elektromos zárak | A zár segít zárva tartani a kapuszárnyat, különösen hosszabb szárny esetén. A PLA10/PLA11 opcionális; a tápellátást és az időzítést a vezérlőegység és az adott kapu alapján ellenőrizze. Az MC800-hoz lásd EL kimenet. |
|
Kézi kioldás áramszünet esetén
Nyissa fel a gumifedelet, helyezze be a mellékelt kulcsot, majd fordítsa el 90°-kal az óramutató járásával megegyező irányba. Ezután a kapu kézzel mozgatható. Az újbóli reteszeléshez állítsa a kapuszárnyat körülbelül félig nyitott helyzetbe, majd fordítsa el a kulcsot 90°-kal az óramutató járásával ellentétes irányba. A motoros működtetés előtt ellenőrizze a reteszelést.
Karbantartás és biztonság
Az üzembe helyezéstől számított legkésőbb hat hónapon belül ellenőriztesse a motort és a kaput. A szakember feszültségmentes állapotban ellenőrzi a konzolokat, a csavarokat, a korróziót, a mozgó alkatrészeket, az ütközőket és a biztonsági berendezéseket, majd működési próbát végez. Sérülés vagy szokatlan ellenállás esetén ne használja a kaput.
A motor műszaki adatai
| Paraméter | Érték |
|---|---|
| Motor modellje | TOO4500 |
| Motorfeszültség | 230 V AC / 50 Hz |
| Egy kapuszárny maximális hossza | 4,5 m |
| Egy kapuszárny maximális tömege | 250 kg |
| Névleges / maximális teljesítményfelvétel | 250 / 340 W |
| Névleges / maximális áramerősség | 1,1 / 1,5 A |
| Névleges / maximális erő | 300 / 2 000 N |
| Mozgatási sebesség | 0,016 m/s |
| A dugattyú lökete | 500 mm |
| Üzemeltetési határérték | 24 ciklus/h |
| Védettségi fokozat | IP54 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| A motor önsúlya | 6 kg |

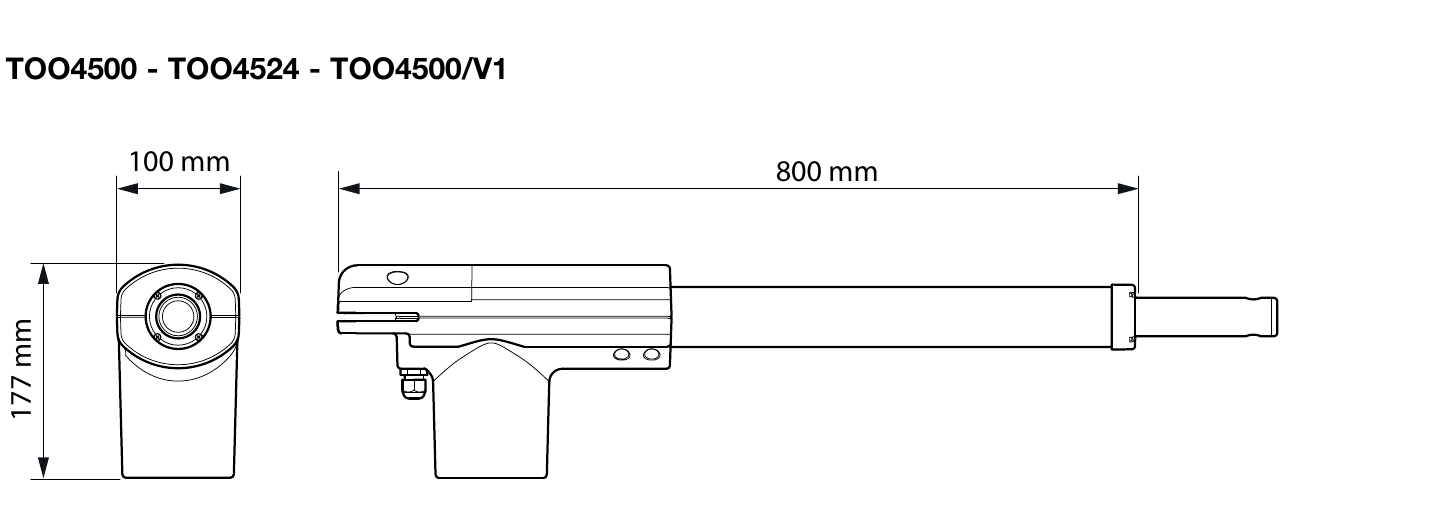

| A motor méretei | 800 × 100 × 177 mm |
A 340 W és 2 000 N érték maximális, nem pedig névleges. A 6 kg a motor önsúlya; a kiszállított csomag súlya eltérhet.
