A(z) NICE MC800 – vezérlőegység két 230 V-os motorhoz, MCA5R30 panellel termék leírása
A NICE MC800 bekötése és beállítása MCA5R30 vezérlőpanellel
NICE MC800 egy vagy két 230 V AC szárnyaskapu-meghajtót vezérel, és a korábbi NICE Mindy A60 vezérlőegység utódja. Ez a változat MCA5R30. Ezen található az OutSTB és az Aux PRGgomb; az OGI-vel és Photo PRG-vel ellátott MCA5 panel régebbi útmutatója ezekre a csatlakozókra nem vonatkozik.
Egy szárny esetén az M2-t kell használni. Két szárny esetén az M2 nyit először, az M1 pedig zár először. A vezérlőegység 230 V AC tápellátása, a motorok 230 V AC feszültsége és a tartozékok kisfeszültségű kimenetei külön áramkörök.
Bekötés előtt: a panel jelölése alapján ellenőrizze, hogy MCA5R30-as-e, válassza le a hálózati tápellátást, és munka közben akadályozza meg a kapu önálló elmozdulását. A munka befejezése után ellenőrizze a fotocellákat, a STOP funkciót és az összes vezérlőparancsot.
Meghajtók és tartozékok
| Mi | Miért | Típus |
|---|---|---|
| Villogó | Villogással jelzi a kapu mozgását, különösen gyenge kilátású kijáratnál. |
|
| Fotocellák | Érzékelik a kapu mozgásterében lévő akadályt, és kiváltják a megfelelő biztonsági reakciót. |
|
| Távirányító | A kapu távoli nyitása és zárása. |
|
| Vevőegység | Fogadja a távirányítók parancsait; az SM csatlakozóba egy modul szerelhető. |
|
| Szervizprogramozás | A vezérlőegység bővített beállítása és diagnosztikája. |
|
| Antenna | Segít növelni a rádiós vezérlés hatótávolságát. |
|
| Billentyűzet | Távirányító nélkül, kód megadásával lehet parancsot küldeni. |
|
| Kulcsos kapcsoló | A kapu kulccsal történő vezérlése egy rögzített helyről. |
|
Kompatibilis 230 V-os meghajtó például a NICE HY7005. A konkrét motort a kapuszárny méretei, tömege és mechanikája alapján válassza ki.
A doboz felszerelése és a kábelezés

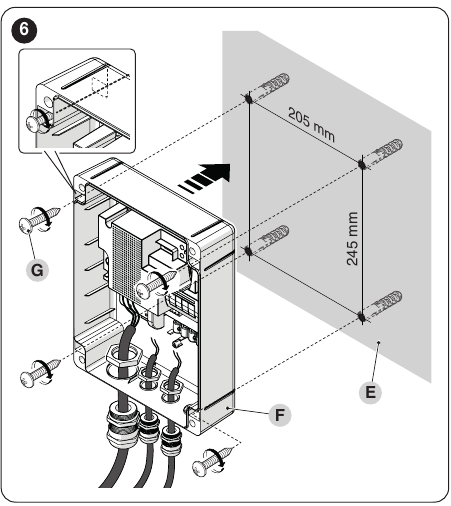

A NICE eredeti ábrái a doboz felszerelését és a kábelek megfelelő tömszelencéken keresztüli vezetését mutatják be. Kattintson a képre a nagyításhoz.
A dobozt stabil, függőleges felületre rögzítse. A rögzítőfuratok távolsága 205 × 245 mm. A csatlakoztatás után kábelrögzítővel rögzítse a tápkábeleket, hogy a húzóerő ne a kapcsokra hasson. Védje a kábelbevezetéseket a víztől.
| Áramkör | Kábel és hossz |
|---|---|
| A vezérlőegység tápvezetéke | 3 × 1,5 mm² 30 m-ig; hosszabb vezetékszakasz esetén a gyártó 3 × 2,5 mm²-es kábelt és automatizálásnál földelést ír elő. |
| Mindegyik motor | 4 × 1,5 mm², PE-vezetékkel együtt, 10 m-ig; kondenzátor a motor előírása szerint. |
| Villogó | 2 × 1,5 mm² 20 m-ig, hálózati feszültséghez megfelelő szigeteléssel. |
| BlueBUS | 2 × 0,5 mm² 20 m-ig; 20–40 m esetén 2 × 1 mm². |
| Antenna | RG58 koaxiális kábel 20 m-ig, az ajánlott hossz 5 m-nél rövidebb. |
| Kulcsos kapcsoló | Két darab 2 × 0,5 mm²-es kábel 50 m-ig. |
| Elektromos zár | 2 × 1 mm² 10 m-ig. |
Panel, kapcsok és bekötés

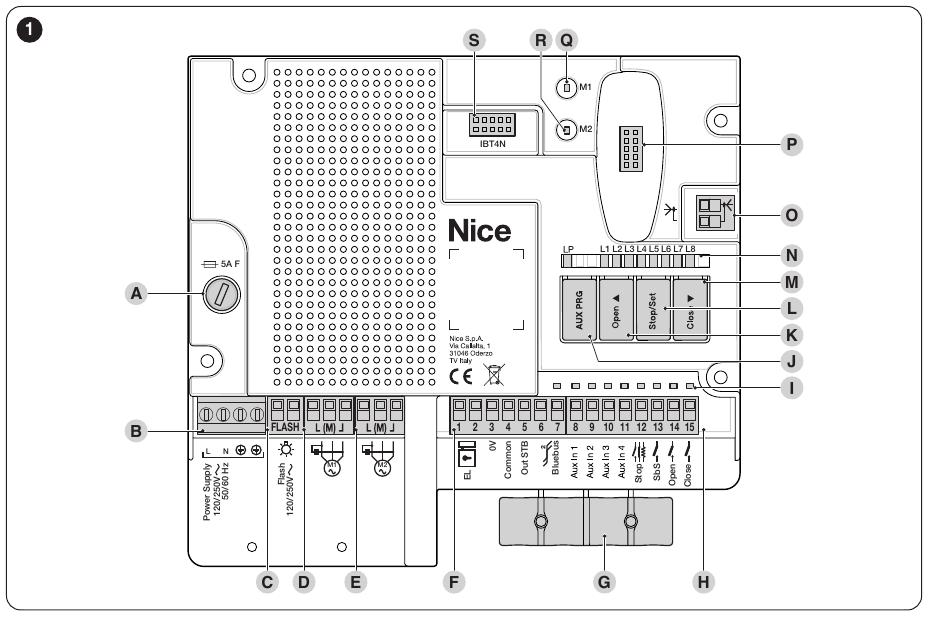

Az ábrán az MCA5R30 panel látható: A biztosíték, B tápellátás, C FLASH, D/E motorok, F/H kisfeszültségű kapcsok, J Aux PRG, K–M gombok, P SM csatlakozó és S IBT4N csatlakozó. Kattintson a képre a nagyításhoz.
| Kapocs | Funkció | Csatlakoztatás |
|---|---|---|
| L / N / PE | 230 V AC tápvezeték | A PE védővezetőt a motorokhoz is csatlakoztassa a használati útmutatójuk szerint. |
| M1 / M2 | Két 230 V AC motor | OPEN – COMMON – CLOSE a felirat szerint. Egy motor esetén csak az M2-t használja. |
| FLASH | Jelzőfények | Kapcsolt hálózati feszültség, max. 21 W; például NICE ELAC. |
| 1–2 / EL | Elektromos zár | 12 V AC, max. 15 VA. |
| 3 / 4 | Tartozékok | Kapocs 3 = 0 V (−), kapocs 4 = közös +24 V DC (+); a teljes áramfelvétel legfeljebb 200 mA. |
| 5 / OutSTB | Relés fotocellák tápellátása | 24 V, max. 4 W; készenléti módban kikapcsol. Ez nem a régi vezérlőpanel OGI-kimenete. |
| 6–7 | BlueBUS | Két vezeték, párhuzamosan bekötve, polaritás nélkül. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Relés fotocella-üzemmódban; végálláskapcsoló-üzemmódban FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 vagy STOP | Végálláskapcsoló-üzemmódban FCC2; fotocella-üzemmódban egy további STOP. |
| 12 / STOP | Biztonsági bemenet | NO, NC vagy 8,2 kΩ a kombinációtól függően. |
| 13 / SbS | Léptetővezérlés | Potenciálfüggetlen NO érintkező a 4-es kapocshoz képest. |
| 14 / OPEN | Nyitás | Potenciálfüggetlen NO érintkező a 4-es kapocshoz képest. |
| 15 / CLOSE | Zárás | Potenciálfüggetlen NO érintkező a 4-es kapocshoz képest; a funkció részleges nyitásra is módosítható. |
A NICE EKS esetében a C–NO érintkezőt használja. Ne vezessen külső feszültséget a vezérlőbemenetekre. Az OXIBD antennát közvetlenül a vevőbe csatlakoztassa; az antenna nem része a FLASH jelzőfény áramkörének.
Fotocellák, fototeszt és STOP
A bekötést a fotocellák tényleges típusa és a készenléti mód állapota szerint válassza ki. A TX az adó, az RX a vevő. Az EPM C–NC reléérintkezővel rendelkezik; az EPMB kétvezetékes BlueBUS-t használ. Más típusú fotocellák kapocsszámai eltérhetnek.
EPM relés fotocellák

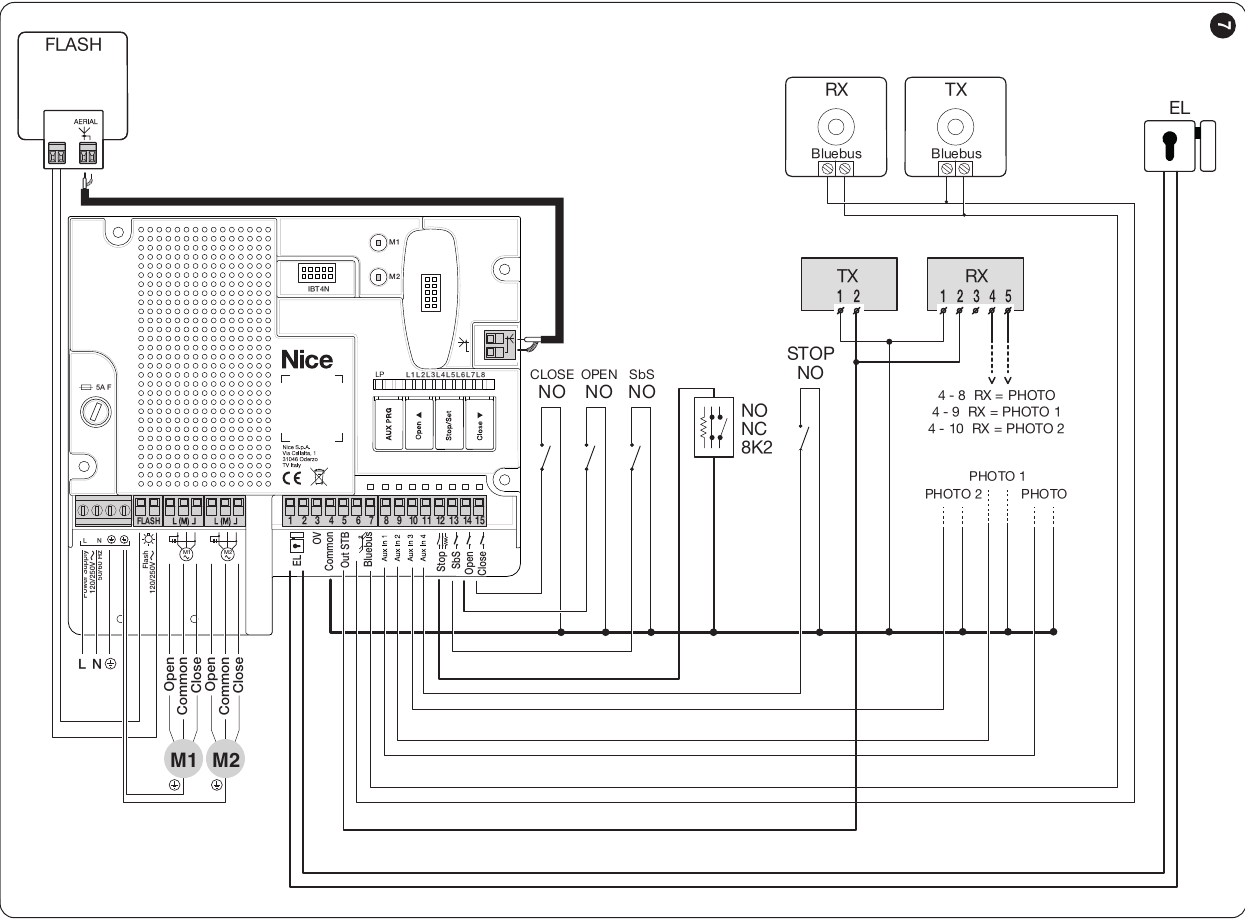

7. ábra, NICE: kombinált bekötés bekapcsolt készenléti móddal; a relés fotocellák tápellátása az OutSTB-n keresztül történik. Kattintson a képre a nagyításhoz.
Egy pár EPM fototeszt nélkül, kikapcsolt készenléti móddal: A TX és az RX tápellátását a 3/4-es kapcsokról biztosítsa; az RX C–NC érintkezőjét a 4/COMMON és a 8/PHOTO közé csatlakoztassa. A NICE EPM esetében az alábbi összekötés érvényes:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; kösse össze az RX 4 / C kapcsával |
| 8 / PHOTO | — | 5 / NC |
Más típusú relés fotocellák kapocsszámai eltérhetnek. Az 5-ös kimenet funkciója az MCA5R30 esetén OutSTB, nem OGI.

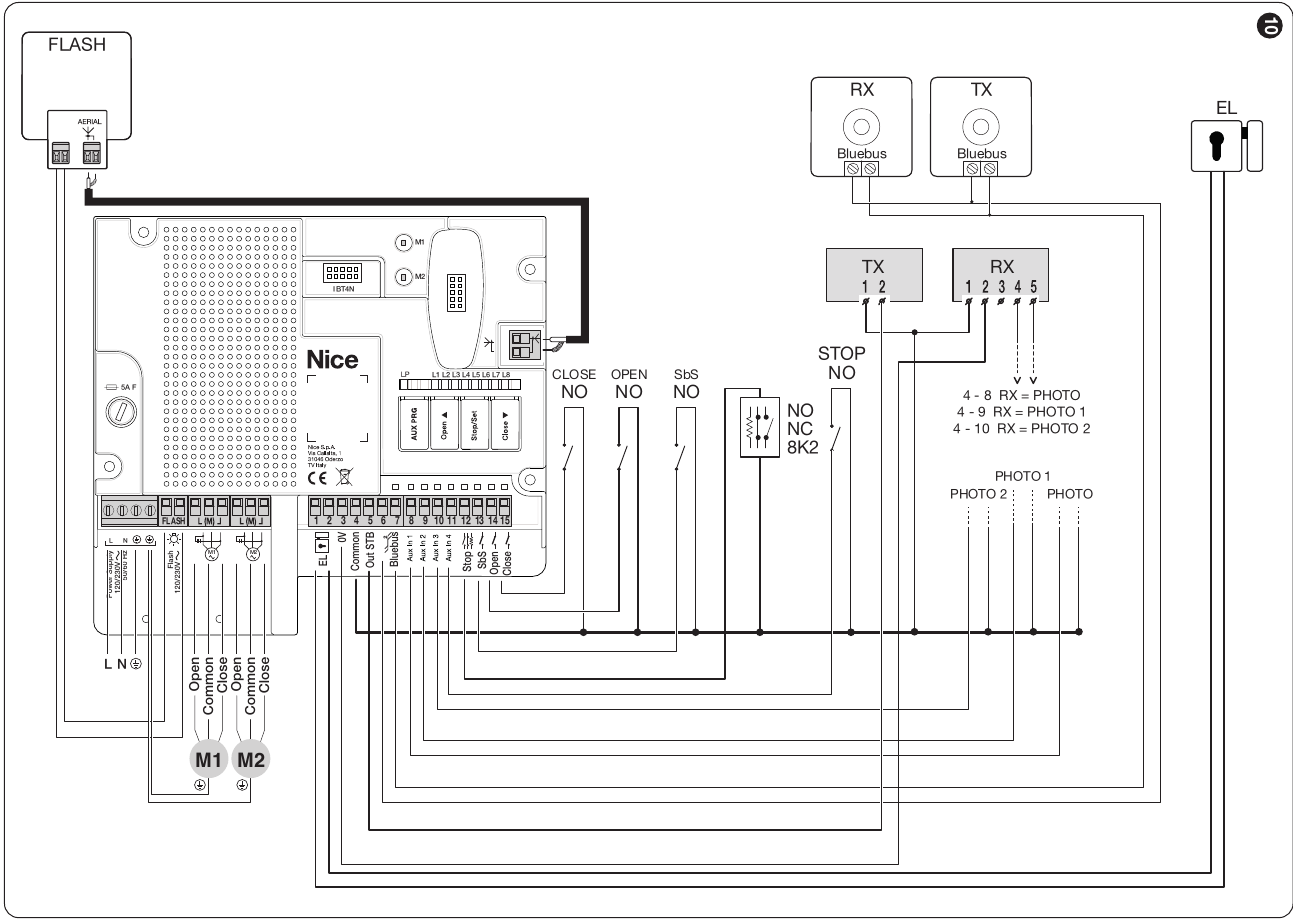

10. ábra, NICE: a fototeszt bekötése; az 5-ös kimenet funkciója OutSTB, nem OGI. Kattintson a képre a nagyításhoz.
A 10. ábra szerinti fototeszthez csatlakoztassa a TX 1-et az MC800 4-es kapcsára, a TX 2-t pedig az 5-ös kapocsra. Az RX továbbra is a 3/4-es kapcsokról kapja a tápellátást, C–NC érintkezője pedig a kiválasztott PHOTO-bemenetre csatlakozik. Az 5-ös kimenetet ne használja egyidejűleg más fogyasztóhoz. A bekötés módosítása után ismételje meg az eszközök betanítását, és mozgás közben tesztelje a fotocellát.
Aux PRG és LP: Relés fotocellák esetén az LP-nek világítania kell; végálláskapcsolóként használt AUX-bemeneteknél nem világíthat. A nem használt AUX-bemeneteket hagyja szabadon. Átkapcsolás után ellenőrizze az LP állapotát, és ismételje meg az eszközök betanítását.
BlueBUS és címzés
A BlueBUS fotocellákat két vezetékkel, polaritástól függetlenül csatlakoztassa a 6–7-es kapcsokra. Ha az AUX1–4 a hajtások végálláskapcsolóiként szolgál, állítsa be az Aux PRG-t úgy, hogy az LP ne világítson: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 és AUX4/11 = FCC2. A végálláskapcsolók érintkezőit a közös 4-es kapocshoz csatlakoztassa; a nem használt bemeneteket hagyja szabadon.

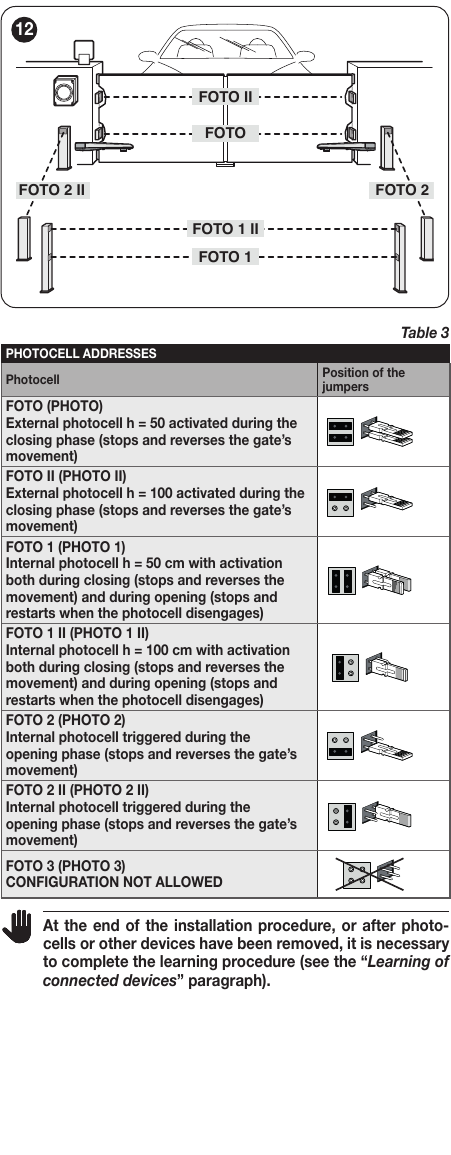

Az eredeti 3. táblázat az áthidalók helyzetével együtt: egy pár TX-én és RX-én ugyanaz a cím, a következő páré pedig eltérő. Kattintson a képre a nagyításhoz.
| Cím | Működés |
|---|---|
| FOTO / FOTO II | Záráskor megállítja és megfordítja a mozgásirányt. |
| FOTO 1 / FOTO 1 II | Záráskor megállítja és megfordítja a mozgásirányt; nyitáskor megállítja, majd a fénysugár szabaddá válása után folytatja a mozgást. |
| FOTO 2 / FOTO 2 II | Nyitáskor megállítja és megfordítja a mozgásirányt. |
| FOTO 3 | Az MC800 esetében nem engedélyezett konfiguráció. |
A BlueBUS kapacitása legfeljebb 15 terhelési egység, nem automatikusan 15 pár fotocella. Eszköz hozzáadása vagy cseréje után indítson új betanítást.
A STOP-bemenet bekötése
| Eszközök | Bekötés |
|---|---|
| Több NO érintkező | Párhuzamosan. |
| Több NC érintkező | Soros kapcsolásban. |
| Két 8,2 kΩ-os biztonsági él | Párhuzamosan; kettőnél több eszköz esetén kaszkádosan, egyetlen 8,2 kΩ-os lezáró ellenállással. |
| NO + NC | A NICE 2. táblázata szerint párhuzamosan, az NC-vel sorba kötött 8,2 kΩ-os ellenállással; NO, NC és 8,2 kΩ-os biztonsági él kombinációja is lehetséges. |
A STOP a betanítás során megjegyzi a csatlakoztatott állapotot. Ezután az állapot megváltozása rövid ellenirányú mozgással járó leállást vált ki. Hibaelhárítás helyett ne hidalja át a bemenetet.
Az MC800/MCA5R30 bekötésének és beállításának egyszerűsített menete
Ez az eljárás az MCA5R30 vezérlőpanelt írja le egy pár relés EPM-mel a zárási mozgást védő PHOTO-bemeneten. BlueBUS vagy több fotocellapár esetén használja a fenti megfelelő kapcsolási rajzot.
0. lépés. Kábelezés
Az L/N/PE tápellátást, a 230 V AC M1/M2 motorokat, a kondenzátorokat és a jelzőfényt a vezérlőpanelen jelölt kapcsok szerint kösse be. Egy szárny esetén az M1 szabadon marad. A fotocellákat a kiválasztott üzemmód szerint kösse be fent; az EPM-nél fototeszt nélkül és kikapcsolt Standby mellett csatlakoztassa a 3/4-et a TX/RX-hez, az RX 4–5 érintkezőjét pedig a 4/COMMON és a 8/PHOTO közé.
1. lépés. Visszaállítás csak akkor, ha tudatosan vissza szeretné állítani a gyári beállításokat
Új bekötés esetén nem kell „biztos, ami biztos” alapon visszaállítani a vezérlőegységet. Ha törölni szeretné saját beállításait, használja a visszaállítási eljárást majd tanítsa be újra az eszközöket és a pályát.
2. lépés. Válassza ki az AUX és a Standby üzemmódot
Az MCA5R30 panelen található az Aux PRG. Relés fotocelláknál ellenőrizze, hogy az LP világít-e; AUX végálláskapcsolóként történő használatakor az LP-nek nem szabad világítania. Relés bekötésnél a bekapcsolt vagy kikapcsolt Standby. Az AUX kiválasztása önmagában nem helyettesíti a TX/RX megfelelő tápellátását.
A tápellátás bekötése után a BlueBUS zöld LED-jének körülbelül másodpercenként kell szabályosan felvillannia, a fotocellák visszajelzőinek jelezniük kell a működést, a FLASH villogónak pedig kikapcsolva kell lennie. Ha valamelyik ellenőrzés sikertelen, a betanítás előtt ellenőrizze a bekötést.
3. lépés. A csatlakoztatott eszközök felismerése
Tartsa lenyomva az Open + Stop/Set gombokat, majd engedje fel őket, amikor az L1/L2 körülbelül 3 másodperc múlva gyorsan villogni kezd. A folyamat végén az L1/L2 LED-eknek ki kell aludniuk, a STOP-nak pedig világítania kell. A betanítást akkor is végezze el, ha nincs eszköz csatlakoztatva a BlueBUS/STOP bemenetekhez, és tartozékcsere után ismételje meg.
4. lépés. A kapuszárnyak mozgásának felismerése

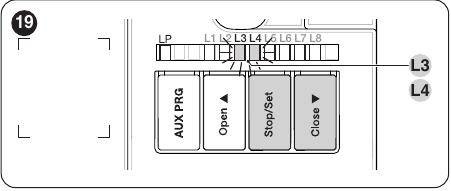

A pálya betanításához használt gombok és az L3/L4 LED-ek. A kép nagyításához kattintson rá.
A kioldott kapuszárnyakat állítsa a pálya körülbelül közepére, a hajtásokat reteszelje vissza, és betanítás előtt ellenőrizze a motor erejét (II/L6 szint). Tartsa lenyomva a Stop/Set + Close gombokat, majd engedje fel őket, amikor az L3/L4 körülbelül 3 másodperc múlva gyorsan villogni kezd. A vezérlőegység először egymás után bezárja az M1-et és az M2-t, kinyitja az M2-t és az M1-et, végül pedig bezárja az M1-et és az M2-t. Sikeres betanítás esetén az L3/L4 LED-ek kialszanak.
Ha valamelyik kapuszárny zárás helyett nyílni kezd, szakítsa meg a betanítást az Open vagy a Close gombbal. Áramtalanított állapotban cserélje fel az adott motor két irányváltó üzemi vezetékét; a COMMON és a PE változatlan marad. 230 V AC esetén nem „polaritáscseréről” van szó. Ezután ismételje meg a betanítást. A fotocella vagy a STOP megszakíthatja a betanítást.
5. lépés. Távirányító és működési próba
A párosítást a ténylegesen beépített SMXI, OXI vagy más kompatibilis vevőmodul alapján végezze el. A meglévő SMXI-eljárást a rádióról szóló részbentalálja; ehhez nem kell visszaállítani a vezérlőegységet. Próbálja ki az OPEN, CLOSE és STOP funkciót, mindkét irányt, valamint a fotocellák működését.
A végállások és a lassítás kézi beállítása

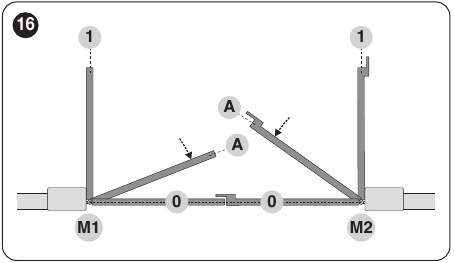

Az R30 a 0, A és 1 pozíciókat használja. A teljes kézi betanítás az L3/L4 gyors villogásakor a Stop/Set rövid megnyomásával indítható; a kiválasztott pozíciók vegyes betanításához előzetes automatikus betanítás szükséges. Az A pont csak az adott kapuszárny nyitott pozíciójának betanítása után állítható be.
A NICE 16. számú eredeti ábrája. A kép nagyításához kattintson rá.
Teljes kézi betanítás
A kapunak álló helyzetben kell lennie, a motorokat üzemre reteszelni kell, a csatlakoztatott eszközöket pedig már be kell tanítani. Nyomja le egyszerre a Stop/Set + Close gombokat, majd körülbelül 3 másodperc múlva, az L3/L4 gyors villogásakor engedje fel őket, és röviden nyomja meg a Stop/Set gombot. Az L1 pozíciójelző villogni kezd. Az Open vagy Close rövid megnyomásával válthat a villogó LED-del jelzett pozíciók között; az Open vagy Close gombot lenyomva tartva mozgathatja az adott kapuszárnyat. Minden kívánt pozícióban tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig. 2 másodperc elteltével az adott LED folyamatosan világítani kezd; a gomb felengedésekor a következő LED villogni kezd. Az egymást követő gombnyomások között legfeljebb 10 másodperc teljen el, különben az eljárás véget ér, és az addig végrehajtott módosítások mentésre kerülnek.
| Sorrend / LED | Beállítandó | Megerősítés módja |
|---|---|---|
| 1 / L1 | M1 teljesen zárt, 0 pozícióba állítása | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután az L2 villog. |
| 2 / L2 | M2 teljesen zárt, 0 pozícióba állítása | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután az L5 villog. |
| 3 / L5 | M2 az A pontra állítása, ahol záráskor megkezdi a lassítást | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután az L6 villog. |
| 4 / L6 | M1 az A pontra állítása, ahol záráskor megkezdi a lassítást | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután az L7 villog. |
| 5 / L7 | M2 teljesen nyitott, 1 pozícióba állítása | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig; ezután az L8 villog. |
| 6 / L8 | M1 teljesen nyitott, 1 pozícióba állítása | Tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig, majd engedje fel. |
A gyártó szerint az A pontok csak a nyitott pozíciók betanítása után állíthatók be. Ha a panelen ezek még nincsenek betanítva az első kézi betanításkor, először mentse az L7/L8 beállításait, majd ismételje meg az eljárást az L5/L6-hoz. Egyszárnyú kapunál csak az L2, L5 és L7 használatos. A betanítás után végezzen el egy teljes nyitási és zárási ciklust; nyitáskor a kapuszárnyaknak néhány centiméterrel a mechanikus végütköző előtt kell megállniuk, záráskor pedig fel kell feküdniük a zárási ütközőre.
A betanított pozíciók vegyes finomhangolása
Először sikeresen végre kell hajtani az automatikus betanítást. Ezután tartsa lenyomva a Stop/Set + Close gombokat, és akkor engedje fel őket, amikor az L1 villogni kezd. Az Open/Close rövid megnyomásával válassza ki a pozíció LED-jét, a gombot lenyomva tartva mozgassa a kapuszárnyat, majd a pozíció mentéséhez tartsa lenyomva a Stop/Set gombot legalább 3 másodpercig. Ugyanígy állítsa be a többi pozíciót is. A módosítás után próbálja ki a kapu teljes ciklusát.
Standby üzemmód
Az MCA5R30 panellel szerelt MC800 energiatakarékos Standby üzemmóddal rendelkezik. Bekapcsolt állapotban a vezérlőegység megfelelően befejezett mozgás után körülbelül 5 perccel lép ebbe az üzemmódba; ha még nincs konfigurálva, körülbelül 10 perc elteltével. Ebben az üzemmódban az OutSTB kimenet kikapcsol, és megfelelő bekötés esetén a vezérlőegység önálló fogyasztása 0,5 W alá csökken, a tartozékok fogyasztása nélkül. A relés fotocellákat annak megfelelően kösse be, hogy a Standby be- vagy ki van-e kapcsolva.
A tápellátás bekapcsolásakor az L1–L8 LED-ek három felvillanása jelzi az aktív Standby üzemmódot. Az üzemmód megváltoztatásához tartsa lenyomva egyszerre az Open + Stop/Set + Close gombokat, majd a harmadik felvillanáskor engedje fel őket; bekapcsolás után az L1–L8 LED-ek ismét háromszor felvillannak, kikapcsolás után nem. A módosítás után ellenőrizze a bekötést, és tesztelje a fotocellákat.
Funkciók és paraméterek programozása
Álló kapunál tartsa lenyomva a Stop/Set gombot, amíg az L1 villogni kezd. Az Open/Close gombbal választhatja ki az elemet. Az I. szinten a Stop/Set rövid megnyomásával módosíthatja az állapotot: rövid villanás = OFF, hosszú villanás = ON. Gyárilag az I. szint funkciói ki vannak kapcsolva. Az egymást követő gombnyomások között ne várjon 20 másodpercnél tovább; a befejezés után várjon körülbelül 10 másodpercet az üzemmód elhagyásához.
I. szint – BE/KI funkciók
| LED – funkció | BE és KI állapot |
|---|---|
| L1 – Automatikus zárás | ON: Nyitás után elindítja a szünetidő visszaszámlálását, majd bezárja a kaput. OFF (gyári beállítás): Félautomata üzemmód. |
| L2 – Zárás a fotocella működésbe lépése után | ON: Aktív L1 esetén a fotocella működésbe lépése után 5 másodpercre csökkenti a szünetidőt; L1 nélkül is elindíthatja a zárást a beállított szünetidő elteltével. OFF (gyári beállítás): Nincs ilyen funkciókapcsolat. |
| L3 – Mindig zárjon | ON: Az áramellátás helyreállása után 10 másodpercig ellenőrzi, hogy nyitva van-e a kapu, majd 5 másodperc elővillogás után bezárja. OFF (gyári beállítás): A kapu az adott pozícióban marad. |
| L4 – Ráhúzás a zár számára | ON: Nyitás előtt röviden a zárási irányba nyomja a kaput. OFF (gyári beállítás): Nincs ráhúzás. |
| L5 – FLASH világításként | ON: A FLASH kimenetet segédvilágításként működteti. OFF (gyári beállítás): A FLASH a villogót vezérli. |
| L6 – Elővillogás | ON: A villogó a mozgás előtt 3 másodpercig villog. OFF (gyári beállítás): A mozgás megkezdésekor kapcsol be. |
| L7 – CLOSE részleges nyitásként (Partial Open 1) | ON: A CLOSE bemenet részleges nyitást indít. OFF (gyári beállítás): A bemenet zárást indít. |
| L8 – Nyomásfenntartás | ON: Megfelelő hidraulikus hajtások esetén 4 óra zárva tartás után rövid zárással helyreállítja a nyomást. OFF (gyári beállítás): Nincs nyomás-helyreállítás. |
II. szint – paraméterértékek
Válassza ki a paraméter bemeneti LED-jét, majd tartsa lenyomva a Stop/Set gombot körülbelül 3 másodpercig, amíg fel nem gyullad az aktuális értéket jelző LED. Tartsa továbbra is lenyomva a Stop/Set gombot, és az Open/Close gombbal válassza ki az új érték LED-jét. A gomb felengedése után várja meg, amíg a készülék visszatér normál üzemmódba. A bemeneti LED és az érték LED-je eltérő jelentésű. A kiemelt érték a gyári alapbeállítás.
| Bemeneti LED – paraméter | Beállításjelző LED – érték |
|---|---|
| L1 – Szünetidő Az automatikus zárás előtti időtartam. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Lépésről lépésre vezérlés Az SbS, OPEN, CLOSE és rádióparancsok sorrendje; L4, L5, L7 és L8 esetén az OPEN és CLOSE működése is változik. |
L1 – nyitás–stop–zárás–stop L2 – nyitás–stop–zárás–nyitás L3 – nyitás–zárás–nyitás–zárás L4 – társasházi mód L5 – társasházi mód 2 L6 – lépésről lépésre 2; a rövid parancs részleges nyitást indít L7 – nyomva tartásos vezérlés L8 – félautomata nyitás, zárás nyomva tartással |
| L3 – Nyitási késleltetés A szárnyak nyitásakor alkalmazott eltolás az üzemidő arányában. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Zárási késleltetés A szárnyak zárásakor alkalmazott eltolás az üzemidő arányában. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Időarány beállítása A zárási időt módosítja a nyitási időhöz képest. A kezdeti értéket olvassa le az adott vezérlőpanel LED-jéről. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Motorerő Mindkét motor ereje; növelés előtt ellenőrizze a mechanikát. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Felfutási idő A mozgás kezdeti felfutási időtartama. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Részleges nyitás A Partial Open 1 parancs tartománya. Mindkét szárny esetén az arányt a kisebbre beállított nyitás alapján számítja. |
L1 – M2 az ¼-ére L2 – M2 az ½-ére L3 – M2 az ¾-ére L4 – teljes M2 L5 – mindkét szárny ¼-nyire L6 – mindkét szárny ½-nyire L7 – mindkét szárny ¾-nyire L8 – mindkét szárny a kisebbik teljes nyitásig |
L2/L4 (társasházi mód) esetén nyitás közben az SbS vagy OPEN parancs nem változtat az irányon, a CLOSE pedig megfordítja; zárás közben az SbS vagy OPEN megfordítja az irányt, a CLOSE pedig nem változtat rajta. Az L2/L5 alapműködése azonos, de a 2 másodpercnél hosszabb ideig nyomva tartott parancs STOP-ot vált ki. L2/L6 esetén a 2 másodpercnél rövidebb parancs részleges nyitást indít; az L2/L7 esetén a parancsot folyamatosan nyomva kell tartani, L2/L8 esetén pedig zárás közben kell nyomva tartani.
A II/L5 paraméternél két érték van gyári alapbeállításként megjelölve: L4 = 40 % és L5 = 60 %. Módosítás előtt olvassa le az adott vezérlőpanelen ténylegesen világító értékjelző LED-et.
Példa: 60 s: kapcsolja be az I/L1 szintet és a II/L1 szinten válassza az L5 értéket. Ha az L2 fotocella után aktív, a szünetidő lerövidülhet.
Távirányítók és szervizprogramozók
A meglévő rendszer SMXI vagy OXI vevője megtartható, ha kompatibilis a használt távirányítókkal. A csatlakoztatható vevőt csak áramtalanított állapotban szerelje be. Új vevő esetén kövesse annak saját útmutatóját; a távirányítók azonos frekvenciája önmagában nem elegendő.

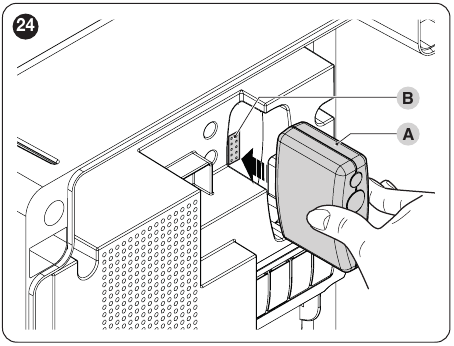

24. ábra. NICE. Kattintson a képre a nagyításhoz.
| Az SMXI/SMXIS vagy OXI vevő kimenete 1/2 üzemmódban | Vezérlőközpont parancsa |
|---|---|
| 1 | SbS – lépésről lépésre vezérlés |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Meglévő SMXI esetén: I üzemmódban tartsa lenyomva a vevő gombját legalább 3 másodpercig, amíg a LED fel nem gyullad, majd 10 másodpercen belül tartsa lenyomva a távirányító gombját legalább 2 másodpercig. Három villanás igazolja a mentést. Egy adott parancshoz használja a vevő megfelelő II. üzemmódját; ezt az eljárást ne alkalmazza automatikusan az OXI vagy OXIBD vevőknél.
NICE OXIBD az SM csatlakozóba kerül; az antennát közvetlenül a vevőhöz kell csatlakoztatni. Távirányító NICE ON3EBD a használt vevő útmutatója szerint párosítsa. A következő táblázatban szereplő bővített parancsok az OXI/OXIFM/OXIT/OXITFM vevőkre érvényesek. Az OXIBD esetében annak saját útmutatóját kövesse.
Az OXI/OXIFM/OXIT/OXITFM vevők bővített II. üzemmódja: A parancs számát az adott vevő útmutatója szerint rendelje hozzá a gombhoz. A következő táblázat nem ismerteti az OXIBD üzemmódját.
| Sorszám | Parancs | Hatás |
|---|---|---|
| 1 | SbS | Léptető vezérlés. |
| 2 | Partial 1 | Részleges nyitás a II/L8 szintparaméter szerint. |
| 3 | OPEN | Nyitás. |
| 4 | CLOSE | Zárás. |
| 5 | STOP | Mozgás leállítása. |
| 6 | SbS társasházi mód | Parancs társasházi módban. |
| 7 | SbS magas prioritással | A parancsot a zárolt automatika is fogadja. |
| 8 | Partial 2 | Az M2 szárny félig nyílik ki. |
| 9 | Partial 3 | Mindkét szárny félig nyílik ki. |
| 10 | Nyitás és zárolás | Nyitás után zárolja a további normál parancsokat. |
| 11 | Zárás és zárolás | Zárás után zárolja a további normál parancsokat. |
| 12 | Automatika zárolása | Leállítja a mozgást, és zárolja a további normál parancsokat. |
| 13 | Automatika feloldása | Visszaállítja a normál vezérlést. |
| 14 | Időzített világítás | Időzített kikapcsolással bekapcsolja a kiegészítő világítást. |
| 15 | Világítás BE/KI | Váltogatja a kiegészítő világítás be- és kikapcsolását. |
BusT4 és programozás

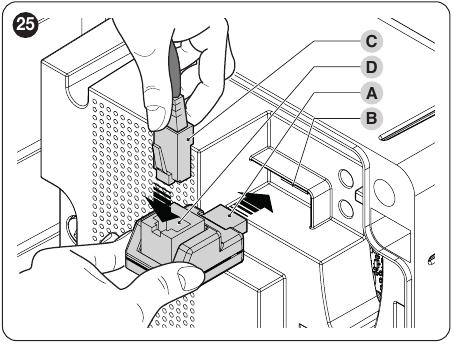

NICE IBT4N kikapcsolt tápellátás mellett kerül a panel csatlakozójába. Lehetővé teszi a következő csatlakoztatását: NICE OVIEW annak útmutatója szerint. A következő modulnál: NICE BIDIWIFI az aktuális modulútmutató szerint ellenőrizze az MCA5R30 kompatibilitását és az elérhető funkciókat.
25. ábra – NICE. Kattintson a képre a nagyításhoz.
Hibakeresés és hibaelhárítás
Hiba esetén jegyezze fel a BlueBUS piros villanásainak számát és a többi LED állapotát. Két gyors zöld villanás bemenetváltozást vagy fogadott parancsot jelez. Aktív készenléti üzemmód esetén inaktivitás után a jelzések egy része kikapcsolhat.

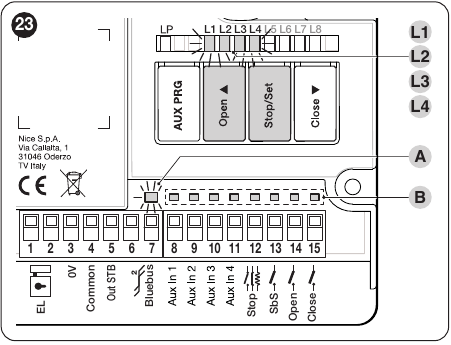

A 23. ábrán a NICE BlueBUS, STOP és állapotjelző LED-jei láthatók. Kattintson a képre a nagyításhoz.
| Jelenség / kód | Ellenőrzés és hibaelhárítás |
|---|---|
| 1 piros villanás | A BlueBUS konfigurációja megváltozott – ellenőrizze a címeket, majd ismételje meg a betanítást. |
| 2 piros villanás | A fotocella akadályozza a mozgást – ellenőrizze az akadályt, az irányt, a tápellátást és a bekötést.. |
| 4 piros villanás | STOP – ellenőrizze a biztonsági berendezést és a vezetékezést. |
| 5 piros villanás | Belső paraméterhiba; 30 másodperc elteltével próbáljon parancsot adni, ha a hiba visszatér, forduljon szervizhez. |
| 7 piros villanás | Elektromos hiba; L1 = védelem/motor lekapcsolva, L2 = hibásan betanított végálláskapcsoló, L3 = jelen lévő, de be nem tanított végálláskapcsoló, L4 = általános rendellenesség. |
| 8 piros villanás | Folyamatos parancs – ellenőrizze a gombot vagy a relét.. |
| 9 piros villanás | A parancs zárolta az automatikát; oldja fel a megfelelő paranccsal. |
| LED-ek a panelen | Jelentés / első ellenőrzés |
|---|---|
| BlueBUS zölden villog 1×/s | Normál működés. |
| BlueBUS folyamatosan kialszik / világít | Tápellátás, biztosíték vagy panelhiba. |
| A STOP nem világít | Aktív vagy hibás STOP bemenet.. |
| Az SbS / OPEN / CLOSE világít | A megfelelő bemenet aktív; ha parancs nélkül folyamatosan aktív, az blokkolást okoz. |
| LS1/LS2 OPEN/CLOSE | Csatlakoztatott végálláskapcsolók esetén a bekötésük és az AUX üzemmód szerint értelmezze az állapotot; az állapotváltozásnak a mozgással kell egyeznie. |
| Az L1 + L2 lassan villog | Tanítsa be az eszközöket.. |
| Az L3 + L4 lassan villog | Tanítsa be a mozgáspályát, vagy ellenőrizze, nem módosult-e a panel beállítása. |

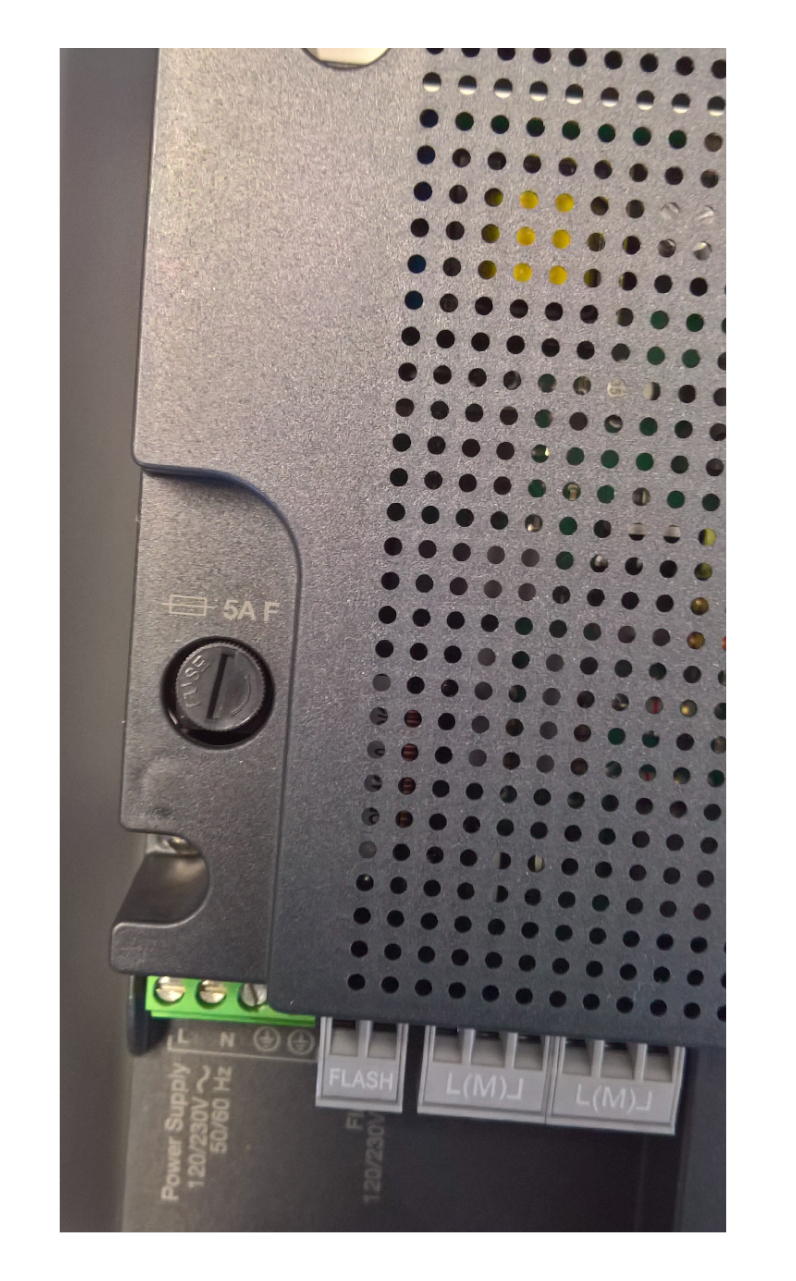

5 A F biztosíték
Az MCA5R30 panel gyors, 5 A F biztosítékkal rendelkezik. Ellenőrzés előtt válassza le a tápellátást, és csak azonos típusú biztosítékra cserélje ki.
A burkolaton 5 A F jelölés található. Kattintson a képre a nagyításhoz.
A központi egység memóriájának törlése
A visszaállítás törli az egyéni beállításokat; új bekötéskor nem kötelező első lépés. Tartsa lenyomva az Open + Close gombokat, amíg az L1/L2 villogni nem kezd, majd engedje el őket. Állítsa be újra az AUX módot, tanítsa be az eszközöket és a mozgáspályát, ellenőrizze az egyéni paramétereket, majd végezzen teszteket. A dugaszolható vevő memóriájához külön eljárás tartozik.
Ideiglenes mozgatás a biztonsági eszköz meghibásodásakor
Ha a biztonsági bemenet hibája miatt a készülék nem reagál a szokásos parancsra, a gyártó lehetővé teszi az ideiglenes mozgatást a parancs folyamatos nyomva tartásával: adja ki a parancsot, 3 másodpercen belül ismételje meg, majd tartsa lenyomva. Körülbelül 2 másodperc múlva a kapu csak addig mozog, amíg nyomva tartja a gombot. Ezután szüntesse meg a hiba okát, és tesztelje újra a biztonsági eszközöket.
Műszaki adatok és ellenőrzés
| Paraméter | MCA5R30 / MC800R30 |
|---|---|
| A központi egység tápellátása | 120–250 V AC, 50/60 Hz; a hálózatunkon 230 V AC. |
| Névleges teljesítményfelvétel | 900 W. |
| Készenléti fogyasztás | Kevesebb mint 0,5 W tartozékok nélkül, az eredeti kapcsolási rajz szerinti bekötés esetén. |
| Motorok | Egy vagy két megfelelő 230 V AC hajtás. |
| FLASH | Hálózati feszültségű villogólámpa, max. 21 W. |
| EL | 12 V AC elektromos zár, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; készenléti állapotban kikapcsol. |
| BlueBUS | Legfeljebb 15 terhelési egység. |
| Üzemi hőmérséklet / védettség | −20 és +55 °C között / IP54 ép doboz esetén. |
| A doboz méretei és tömege | 310 × 232 × 122 mm; 4,1 kg. |
A beállítás után minden használt paranccsal tesztelje a nyitást, a zárást és a megállítást. Minden fotocellapárt és minden STOP-eszközt külön-külön, mozgás közben is teszteljen; ellenőrizze a szárnyak sorrendjét és az ütközőket. Áramkimaradás esetén a hajtásokat külön-külön, a hozzájuk tartozó útmutató szerint kell kioldani.
Az automatizálást legalább 6 havonta ellenőrizze. Szervizigény esetén segíti az ügyintézést az MCA5R30 és a motorok típusjelölése, a sorkapcsokról készült fénykép, a LED-ek állapota, valamint a BlueBUS piros villogásainak száma.
Az alábbi PDF a régebbi, OGI és Photo PRG csatlakozókkal ellátott MCA5 panelhez tartozik. A mellékelt MCA5R30 OutSTB és Aux PRG csatlakozókkal rendelkezik; ennek bekötéséhez és beállításához használja az ezen az oldalon fentebb található eljárásokat.
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
