NICE Wingo WG4000 – önálló meghajtás legfeljebb 2 m-es / 400 kg-os szárnyas kapukhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
103 770,30 Ft áfával
| Tömeg |
|---|
| 7,00 kg |
A(z) NICE Wingo WG4000 – önálló meghajtás legfeljebb 2 m-es / 400 kg-os szárnyas kapukhoz termék leírása
NICE WINGO WG4000 önálló elektromechanikus meghajtás egy családi ház kapujának egyik szárnyához. A meghajtás 230 V AC / 50 Hz-es motorral, csigahajtóművel és előre felszerelt mechanikus nyitási ütközővel rendelkezik. A meghajtás visszaforgásgátló; áramszünet esetén kulccsal kioldható. A vezérlőegységet a motorok száma és a kapu felszereltsége alapján külön kell kiválasztani.
Mikor válassza a NICE WINGO WG4000-et?
A meghajtást családi házak szárnyas kapuihoz tervezték. A választás előtt mérje fel az egyes kapuszárnyak hosszát és tömegét, a kapuszárny kitöltését, a szélterhelést, a zsanérok ellenállását és a konzolok számára rendelkezésre álló helyet. A kapuszárnynak kézzel, a teljes út mentén akadálytalanul kell mozognia, és megállás után nem indulhat el magától.
| Maximális hossz | 2 m; a megengedett tömeg az ábrától függ. |
|---|---|
| Maximális tömeg | Rövidebb kapuszárnynál 400 kg, de ez nem érvényes automatikusan a maximális hosszra is. |
| Motor és vezérlés | 230 V AC motor, külön vezérlőegység; MC800 egy vagy két motorhoz. |
| Felhasználás | Lakossági használat, névleges erő és megfelelő körülmények mellett óránként legfeljebb 30 ciklus. Egy ciklus egy nyitásból és egy zárásból áll. |

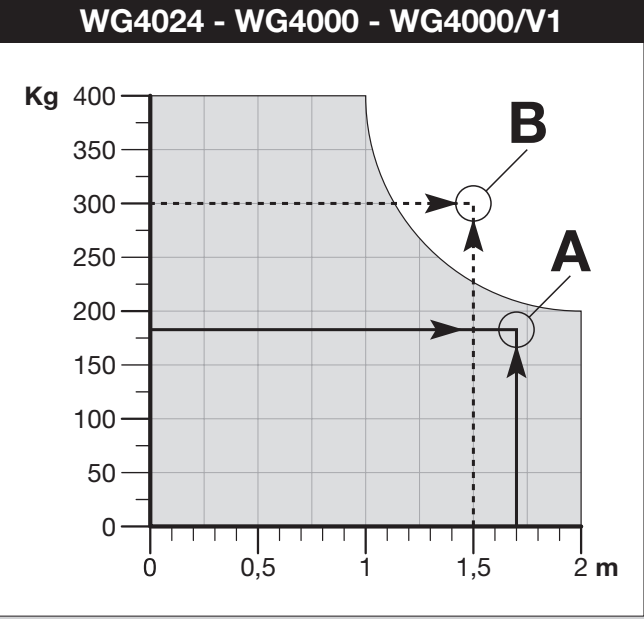

A vízszintes tengely a hosszt méterben, a függőleges tengely a tömeget kilogrammban mutatja. A szürke tartományon belüli értékeket válasszon. 2 m-nél a határérték körülbelül 200 kg; a 400 kg-os érték körülbelül 1 m-es kapuszárnyra vonatkozik. Az A és B pont a megfelelő, illetve a nem megengedett kombináció példája; nem a konzolok szerelési méreteit jelölik. A tömör kapuszárny és az erős szél tovább korlátozhatja az alkalmazhatóságot.

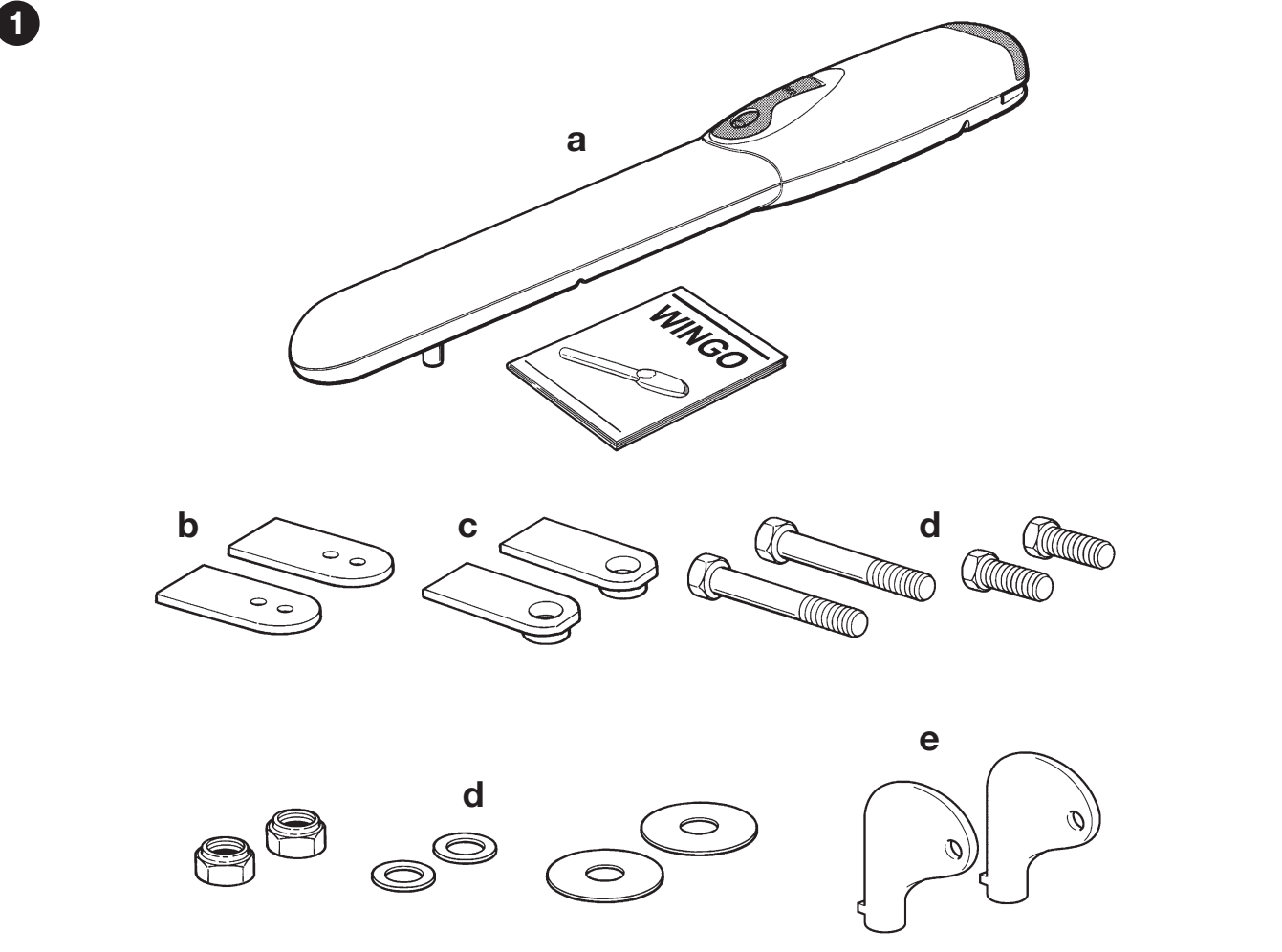

Mit tartalmaz az önálló meghajtás?
Ez a terméklap egy WG4000 motorhoz készült, nem komplett, kétszárnyú kapuautomatizálási rendszerhez. A motorhoz első konzol, szerelőlemezzel ellátott hátsó konzol, kötőelemek, kioldókulcsok és előre felszerelt nyitási ütköző tartozik. Az adott oszlophoz vagy falhoz való rögzítőelemeket az alapfelületnek megfelelően kell kiválasztani.
A vezérlőegységet, a rádióvevőt, a távirányítókat, a fotocellákat és a villogót külön vagy a megfelelő készletben válassza ki. A kapunak rendelkeznie kell fix zárási ütközővel. Kétszárnyú kapuhoz két motor szükséges.
Készletek egy- vagy kétszárnyú kapuhoz
Az összes felsorolt készlet tartalmaz MC800 vezérlőegységet, OXIBD rádióvevőt és egy INTI2 távirányítót. Az alapcsomag nem tartalmaz fotocellákat; a fotocellás változat egy pár EPM fotocellát ad hozzá, a tartozékos változat pedig ezenfelül egy ELAC villogót. A motorok száma megegyezik a kapuszárnyak számával.
| Kapuszárnyak száma | Készlet |
|---|---|
| 1 szárny | Alap |
| 1 szárny | Tartozékokkal |
| 1 szárny | Fotocellákkal |
| 2 szárny | Alap |
| 2 szárny | Tartozékokkal |
| 2 szárny | Fotocellákkal |
Vezérlőegység kiválasztása
Jelenlegi vezérlőegység NICE MC800 / MCA5R30 egy vagy két 230 V-os motort vezérel, és kiváltja az ilyen összeállításokhoz használt régebbi vezérlőegységeket. Egyetlen motorhoz alternatívaként a NICE MC200 választható, saját bekötéssel és funkciókkal.
Korábban használt, kompatibilis, de azóta lecserélt vezérlőegységek: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ha ezeket megtartja, használja a ténylegesen beszerelt vezérlőpanelhez tartozó útmutatót. Régebbi MCA5 vezérlőpanel és az újabb MCA5R30 csatlakozói és funkciói eltérnek; az MC800 jelölés önmagában nem azonosítja a generációt.
Az alábbi részletes lépések a következőre vonatkoznak: MC800 MCA5R30 vezérlőpanellel és OutSTB kimenettel. Nem az A60, A6 vagy MC200 beállítására vonatkozó útmutatók.
I. A hátsó konzol felszerelése
A felszerelést, bekötést és ellenőrzéseket képzett szakembernek kell elvégeznie. A munka megkezdése előtt válassza le a tápellátást. A konzolokat szilárdan kell rögzíteni, a motornak pedig elegendő helyet kell biztosítani a teljes mozgáshoz, a burkolat felnyitásához és a kézi kioldáshoz. A hajtás nem javítja meg a szoruló vagy helytelenül felfüggesztett kaput.

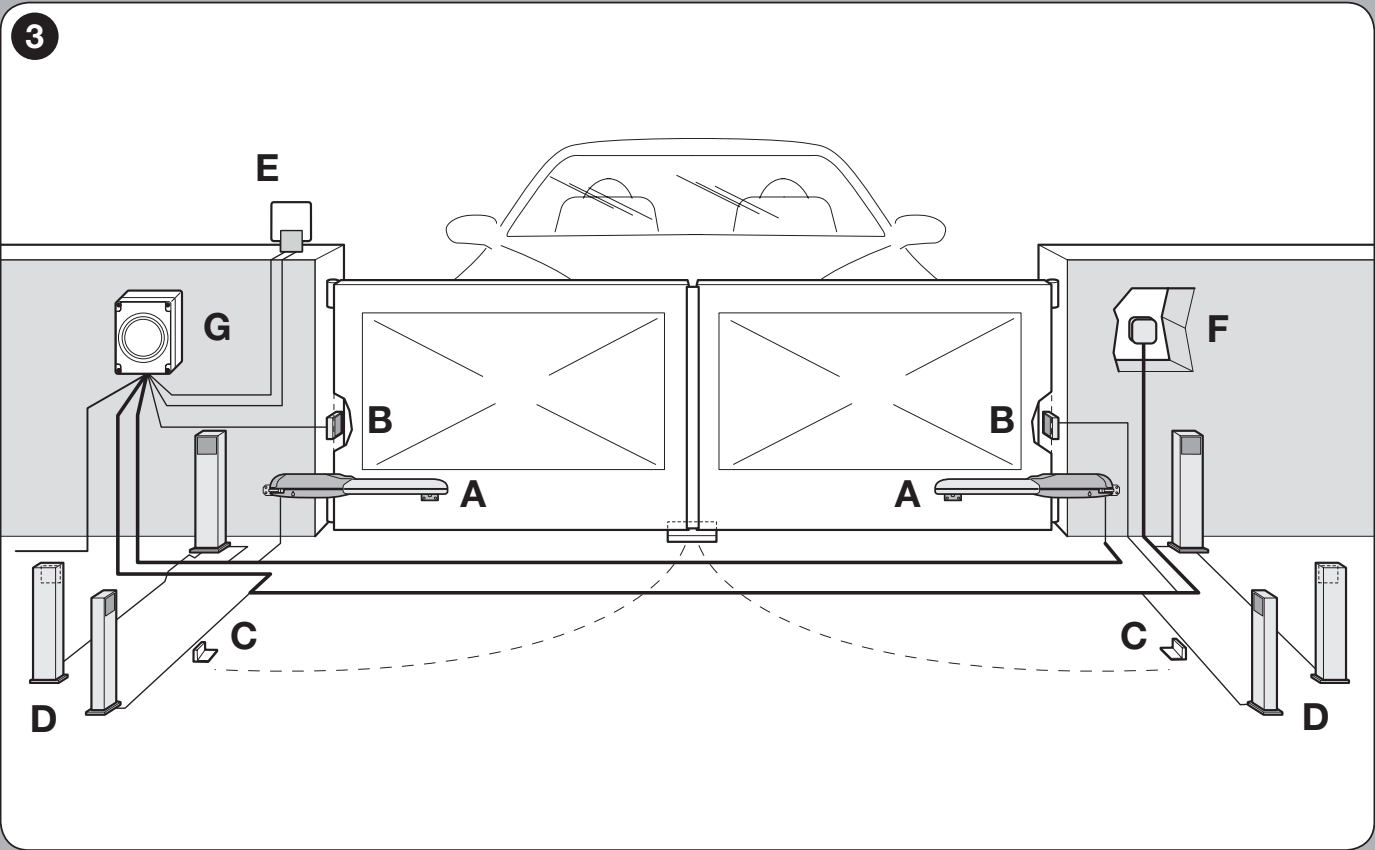

A motorok, B fotocellák, C nyitási ütközők, D fotocella-oszlopok, E jelzőlámpa, F vezérlőelem, G vezérlőegység. A konkrét biztonsági eszközöket a kapu kockázatai alapján kell kiválasztani.

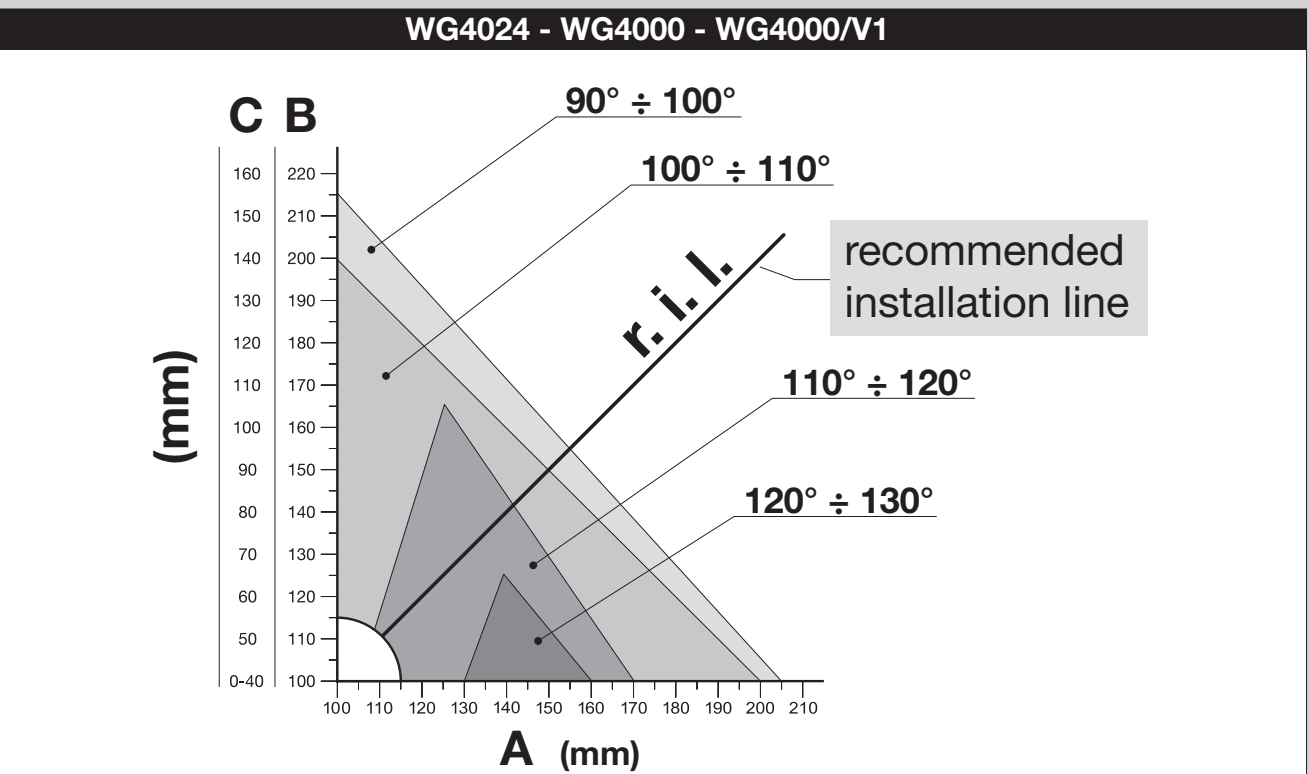

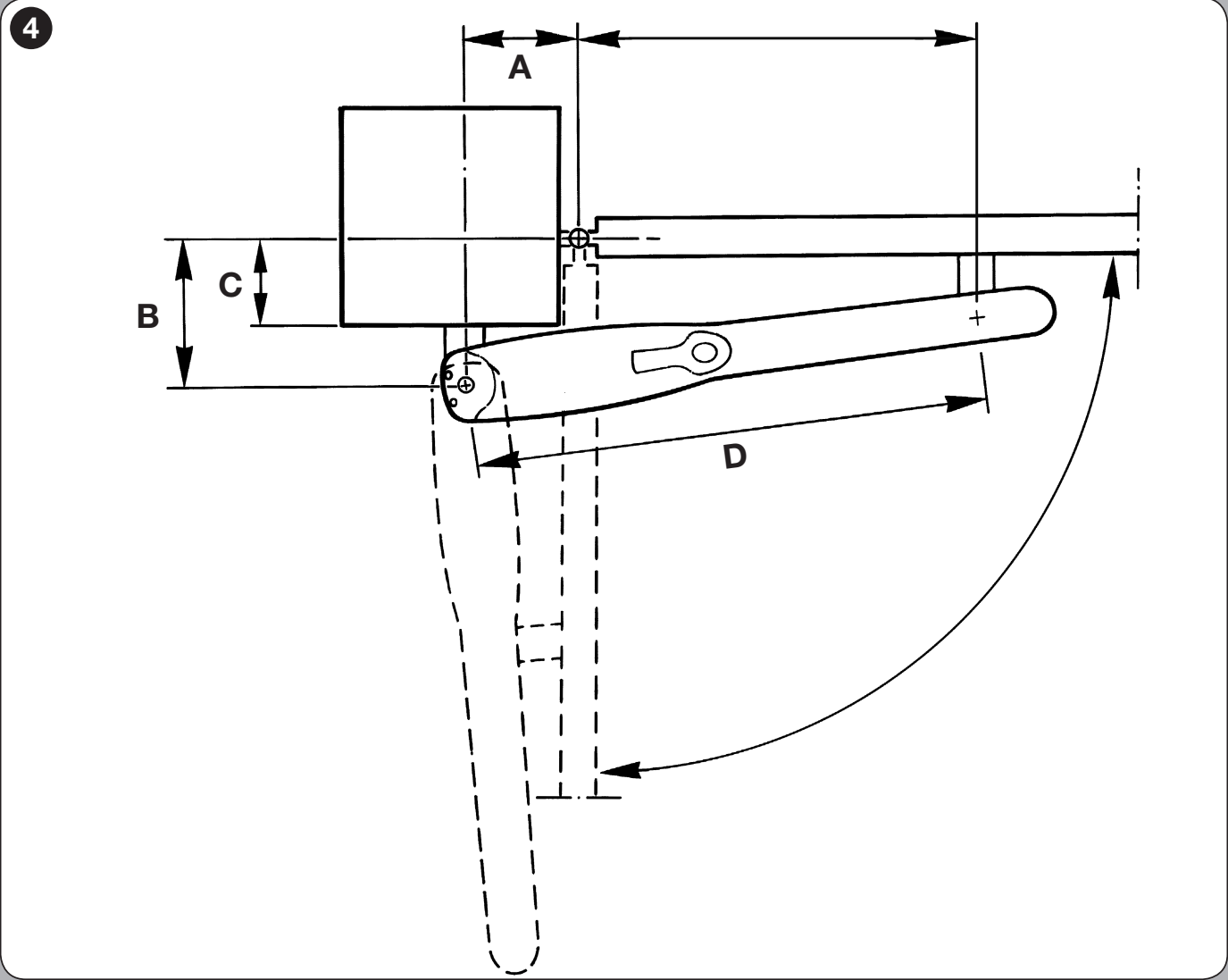

- Mérje meg a C méretet, vagyis a zsanér tengelyének a szerelési felülettől való távolságát az ábra szerint.
- Keresse meg a diagramon a mért C értéket. A vízszintes vonal meghatározza a B méretet; az ajánlott szerelési vonalnál r.i.l. / DIL olvassa le a nyitási szöget.
- A kiválasztott pontból húzzon függőleges vonalat az A tengelyig. Az A és B méret lehetőleg legyen hasonló, ideális esetben egyforma.
- Ha a nyitási szög nem megfelelő, válasszon másik megengedett A/B kombinációt. Ne módosítsa a méreteket a diagram által megadott tartományon kívül.
- A rögzítés előtt ellenőrizze, hogy az első konzol a kapuszárny szilárd részére kerül-e, és hogy a konzolok közötti magasságkülönbség F = 30 mm.

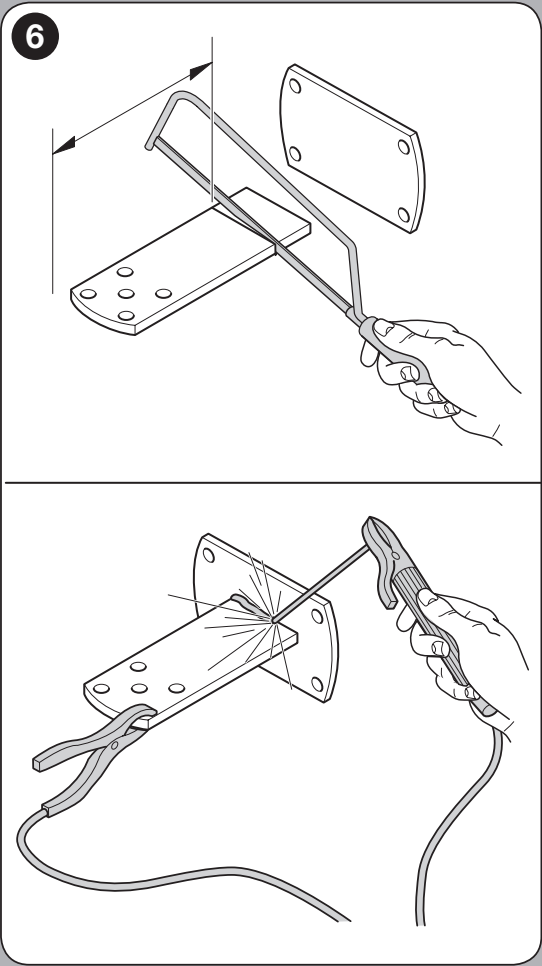

A hátsó konzolt a szükséges A/B méretnek megfelelően rövidítse le, majd hegessze a szerelőlemezhez; ezután rögzítse a lemezt megfelelő csavarokkal, alátétekkel és dübelekkel. A mellékelt hátsó konzol hossza 150 mm. Ha a geometria hosszabb konzolt igényel, használja a NICE PLA6 hosszabbító konzolt; a konzol hosszának önmagában történő megváltoztatása nem helyettesíti a diagram alapján végzett méretezést.
A GAP02500 rögzítőkonzolok teljes méretei segítenek ellenőrizni, hogy rendelkezésre áll-e elegendő hely a rögzítéshez. Az A/B/C méreteket a zsanérok helyzetének és a motor típusának megfelelően ellenőrizze.
Kifelé nyitás
A WINGO a következő ábra szerinti, kifelé nyíló kapuhoz való szerelést is lehetővé teszi. Számoljon hosszabb hátsó konzollal: PLA6 és a kapunyíláson kívüli szabad hely ellenőrzésével. A szakembernek a bekötésnek megfelelően módosítania kell a motor vezetékeinek irányát, majd ismét ellenőriznie kell a kapuszárnyak helyes sorrendjét. A közös vezetéket és a védővezetőt (PE) nem szabad felcserélni.
II. Első konzol és szerelési méretek

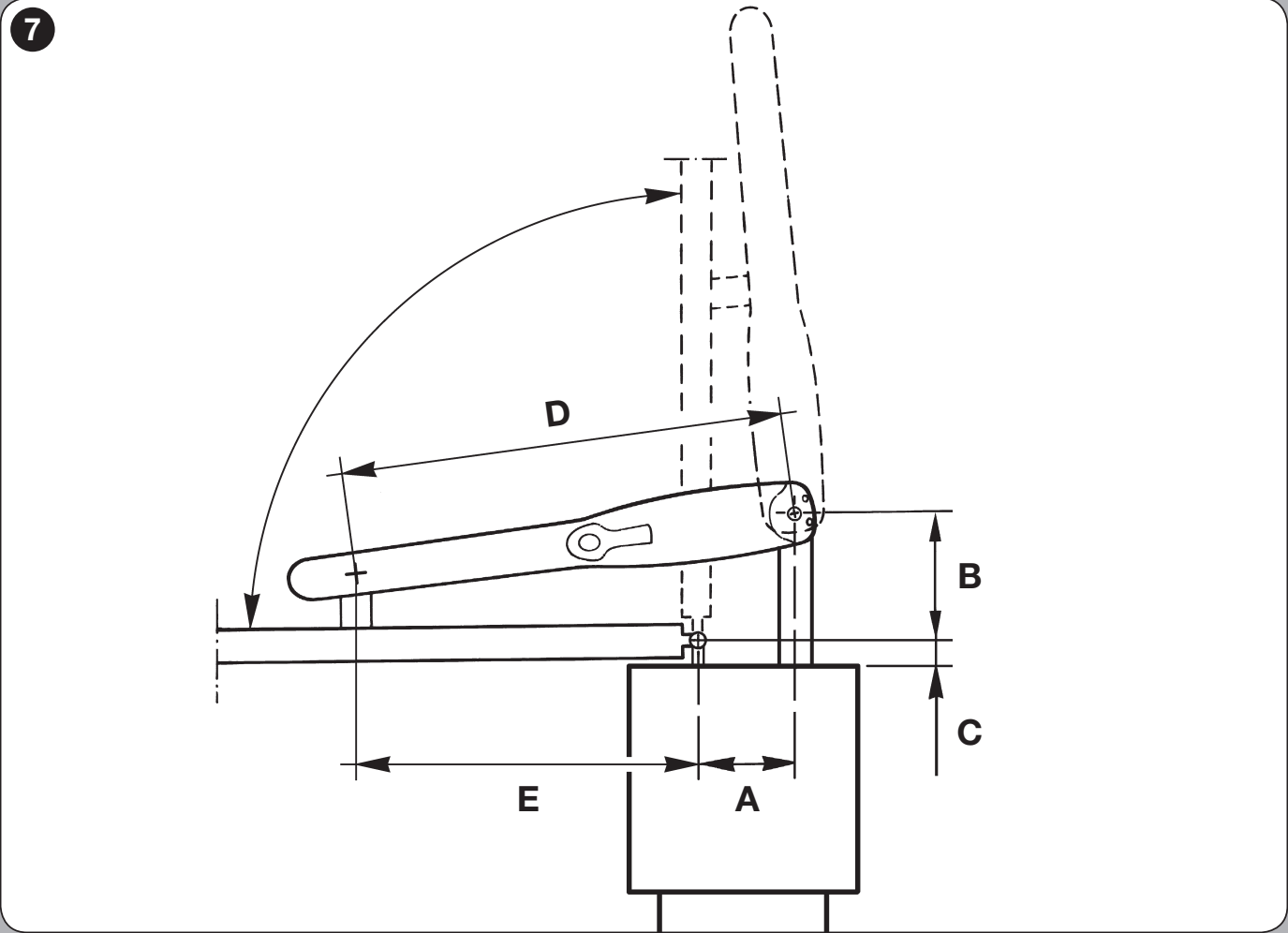

A WG4000 esetében D = 700 mm. Az E méretet a táblázatban szereplő A érték alapján válassza ki. A D az ábrán megadott szerelési méret; a dugattyúrúd löketének értéke ettől eltérő adat. Hegessze a konzolt a kapuszárny szilárd részére; csavarozható alternatívaként a NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 600 |
| 110 | 590 |
| 120 | 580 |
| 130 | 570 |
| 140 | 560 |
| 150 | 550 |
| 160 | 540 |
| 170 | 530 |
| 180 | 520 |
| 190 | 510 |
| 200 | 500 |
| 210 | 490 |
| 220 | 480 |
| 230 | 470 |

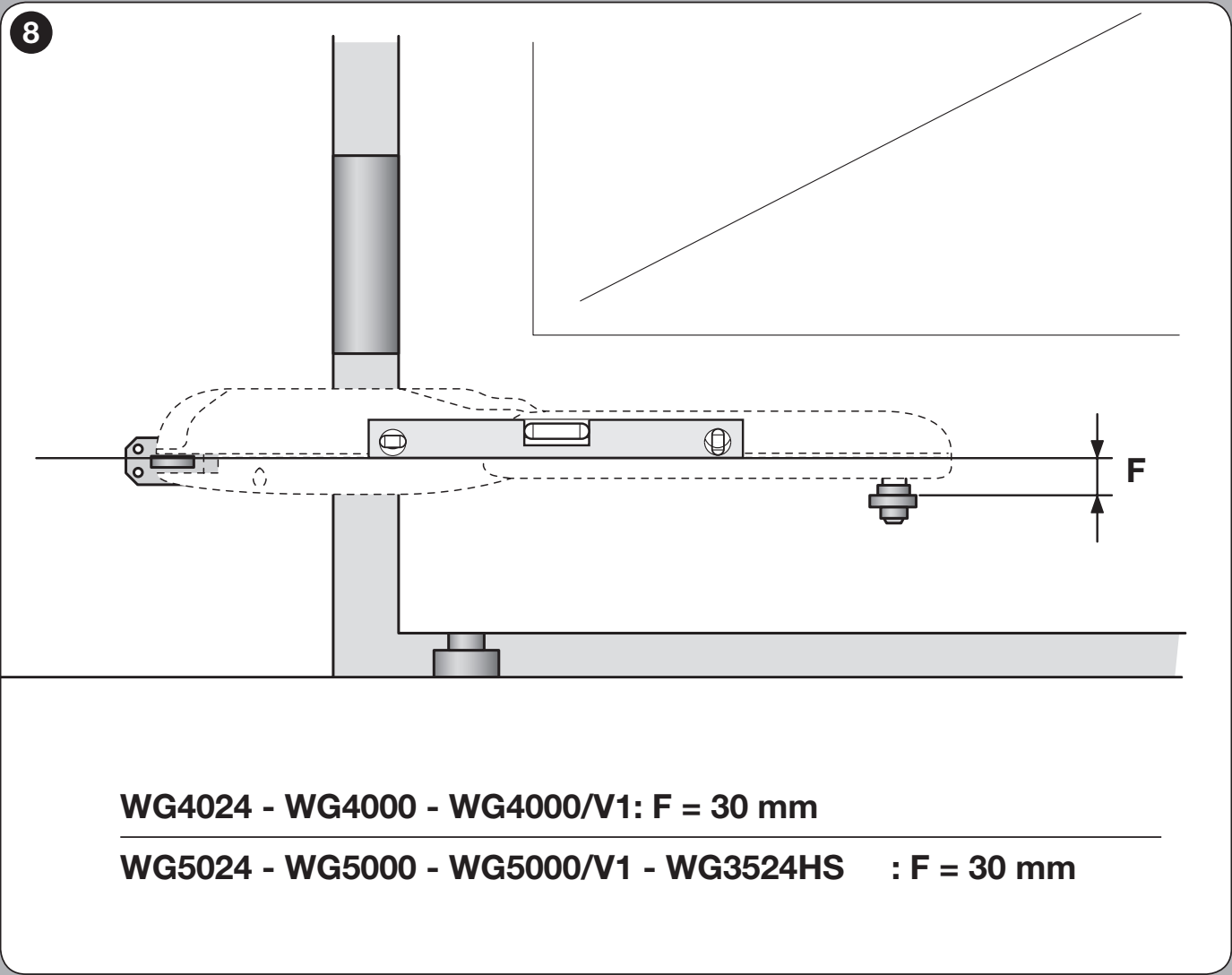

A kapuszárnyon lévő első rögzítési pont F = 30 mm-rel alacsonyabban van, mint az oszlopon lévő hátsó rögzítési pont az ábrán látható módon. Ez nem a teljes motor dőlésszöge: a megfelelő beállítást vízmértékkel ellenőrizze. Hegesztés előtt ellenőrizze a motor mindkét véghelyzetét, valamint azt, hogy a konzol elérhető helyre kerül-e a kapuszárnyon.
III. A motor rögzítése

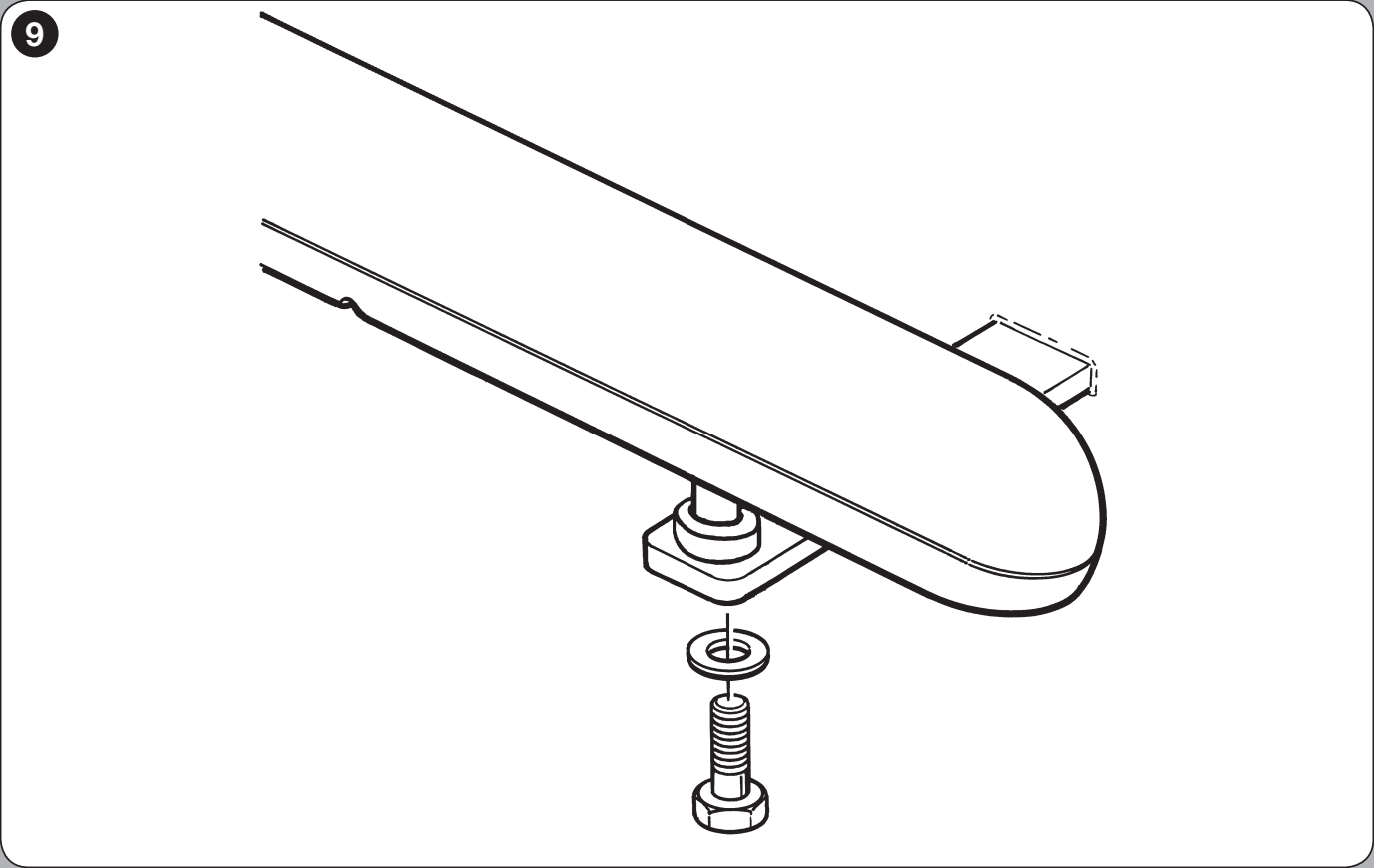

- Rögzítse a motort a hátsó konzolhoz a mellékelt csavarral, alátéttel és anyával. Húzza meg az anyát, majd lazítsa vissza körülbelül 1/10 fordulattal, hogy megmaradjon a szükséges minimális hézag.

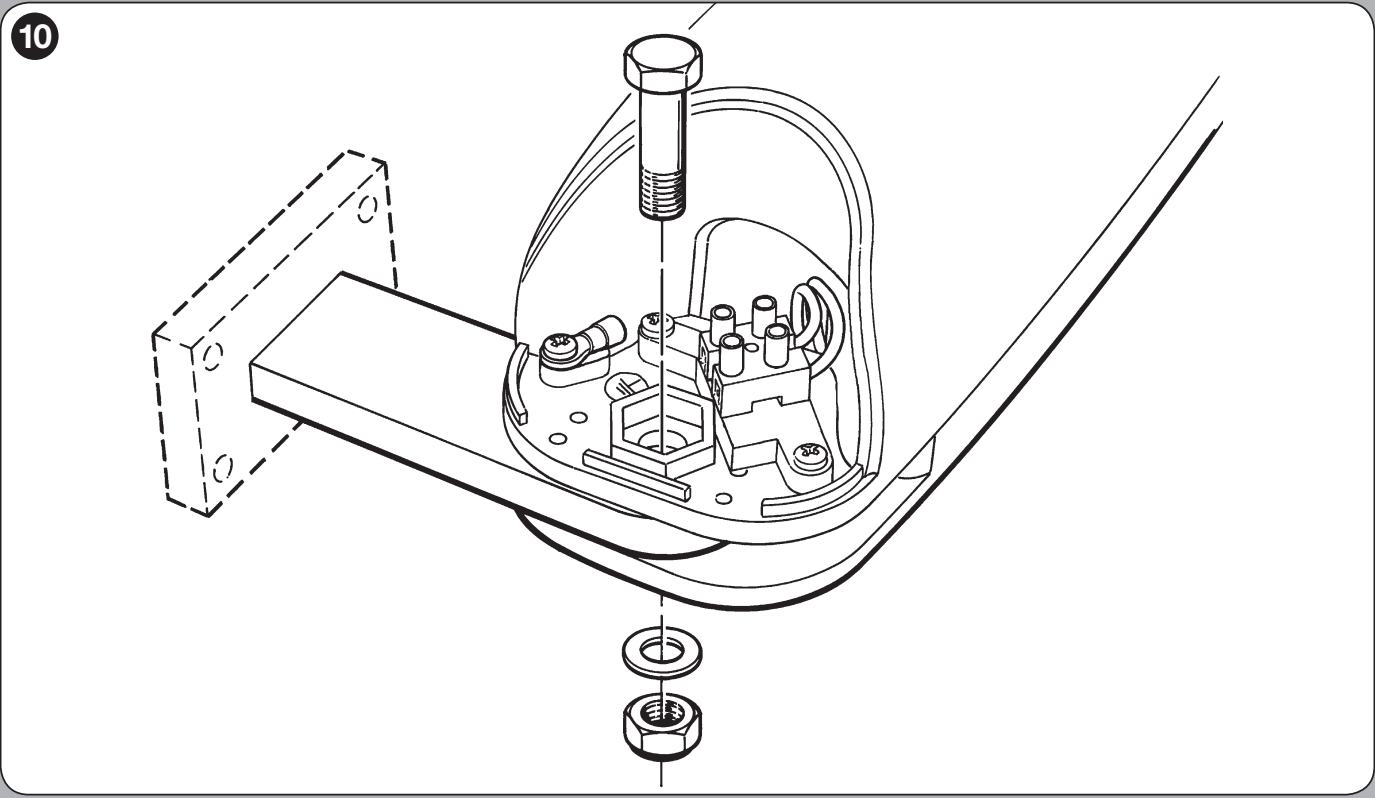

- Az elülső részt a mellékelt alkatrészekkel rögzítse a konzolhoz, majd húzza meg az ábrán látható módon.
- Kézzel ellenőrizze a teljes mozgáspályát; nem szabad akadoznia vagy oldalirányban feszülést okoznia. Rögzítse a hajtás közelében a kioldás menetét ismertető címkét.

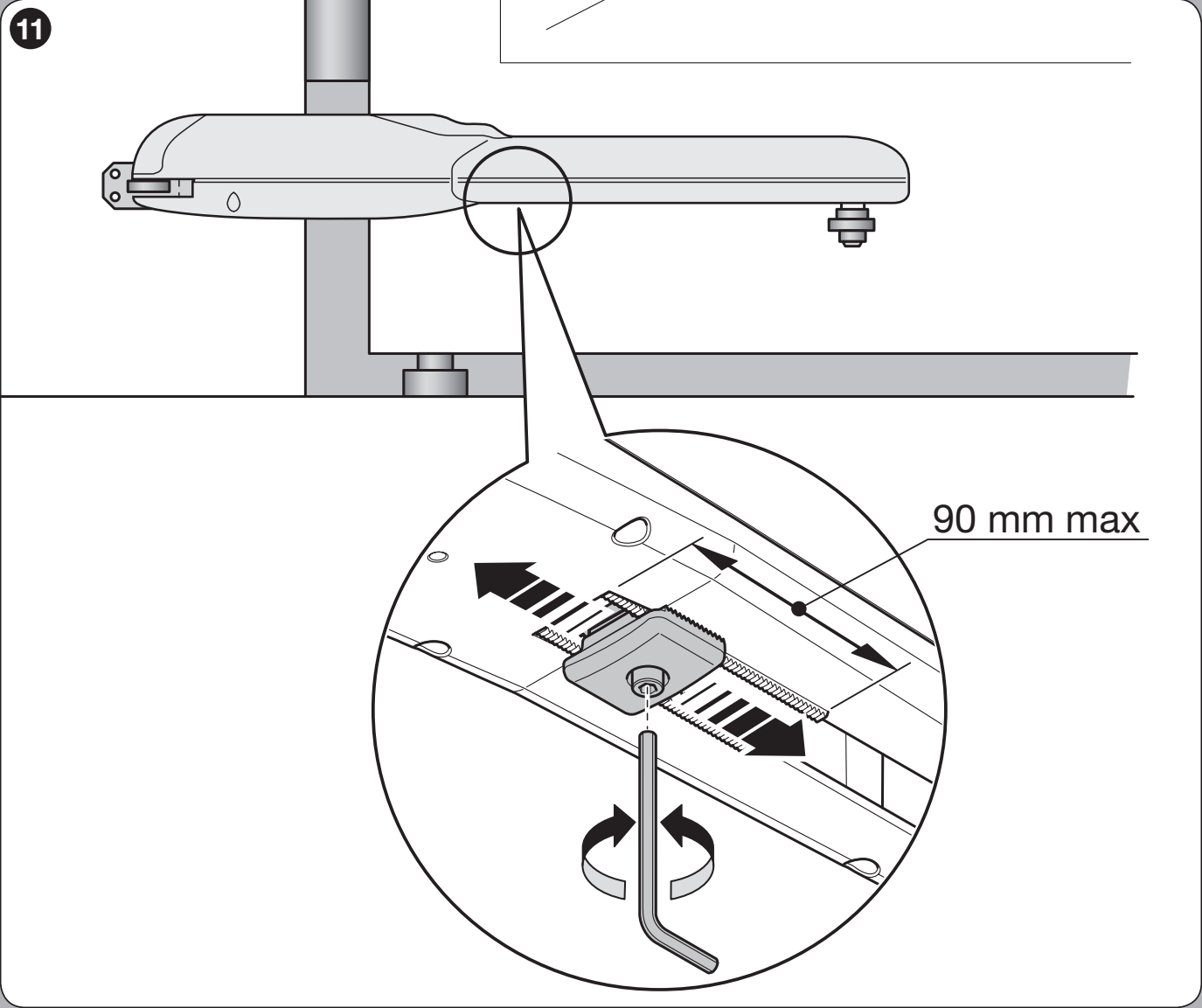

IV. A mechanikus ütköző beállítása
Az előre felszerelt ütköző mechanikusan határozza meg a nyitási pozíciót; nem elektromos végálláskapcsoló. Zárt állapotban gondoskodjon a kapu szilárd ütközéséről. Az MC800 esetében mindkét irányban mechanikus ütköző szükséges.
- Válassza le a tápellátást, és oldja ki a motort.
- Lazítsa meg a mechanikus ütköző csavarját.
- Kézzel nyissa ki a kapuszárnyat a kívánt helyzetbe.
- Csúsztassa az ütközőt a csaphoz, majd húzza meg a csavart. Tartsa be a 90 mm max. méretet, amelyet az ütköző beállításának részletrajza jelöl. Ez a méret nem a motor teljes lökete; a WG4000 esetében az 320 mm.
- Kézzel csukja be a kapuszárnyat, majd reteszelje a hajtást. Ezután végezze el a teljes rendszer betanítását és tesztelését.

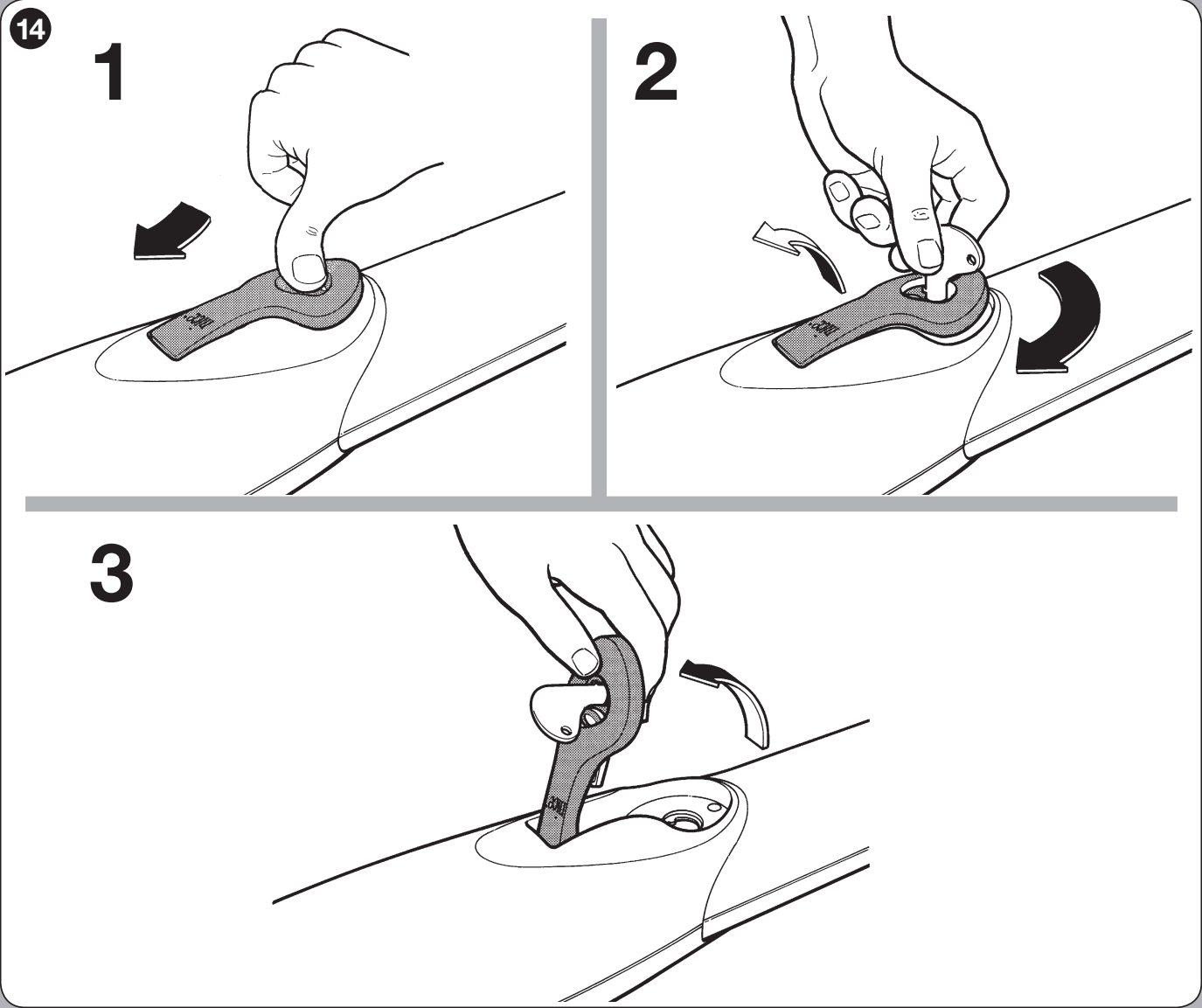

Kézi kioldás áramszünet esetén
- Állítsa meg a kaput, válassza le a tápellátást, és biztosítsa a kapuszárnyat az elmozdulás ellen. Ha elektromos zár van felszerelve, először nyissa ki.
- Húzza el a zár védőfedelét, helyezze be a kulcsot, és fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kioldókart, és kísérje végig a mozgását. A kapuszárny most kézzel mozgatható.
- Az automatikus működtetés előtt hajtsa le a kart, fordítsa el a kulcsot az óramutató járásával ellentétes irányba, vegye ki, majd zárja vissza a védőfedelet. Ellenőrizze, hogy a hajtás reteszelve van-e.
Ha a kapu az ingatlan egyetlen bejárata, már a felszerelés előtt gondoskodjon arról, hogy a kioldás hozzáférhető legyen. Hiba esetén ne folytassa az automatikus működtetést az ok megállapítása nélkül.
Kábelezés
A következő keresztmetszetek és hosszok az MC800/MCA5R30 vezérléssel szerelt rendszerre vonatkoznak. A hálózati és motorkábeleket vezesse külön a kisfeszültségű jelektől, védje őket a víztől és a kapuszárny mozgásától, és rögzítse a kábelátvezetőkben. A betáplálást megfelelő túláramvédelemmel és teljes leválasztási lehetőséggel kell ellátni.
| Áramkör | Kábel | Hossz az MC800 szerint |
|---|---|---|
| Betáplálás a vezérlőegységhez | 3 × 1,5 mm² | 30 m-ig; hosszabb vezetéknél 3 × 2,5 mm², valamint a vezérlésnél védőföldelés az útmutató szerint. |
| Mindegyik 230 V-os motor | 4 × 1,5 mm² | 10 m-ig, a védővezetővel (PE) együtt. |
| ELAC villogó | 2 × 1,5 mm² | 20 m-ig. |
| BlueBUS fotocellák | 2 × 0,5 mm² | 20 m-ig; 20–40 m között 2 × 1 mm², polaritás nélkül. |
| Kulcsos kapcsoló | 2 kábel, 2 × 0,5 mm² | 50 m-ig. |
| Elektromos zár | 2 × 1 mm² | 10 m-ig. |
| Antenna | RG58 | 20 m-ig; 5 m alatti hossz ajánlott. |
Az EPM relés fotocelláknak tápellátásra és jelérintkezőre is szükségük van; a vezetékek számát a TX/RX kapcsolási rajz és a választott tesztelés határozza meg. Az MC800 teljes kábelezése és szerelése.

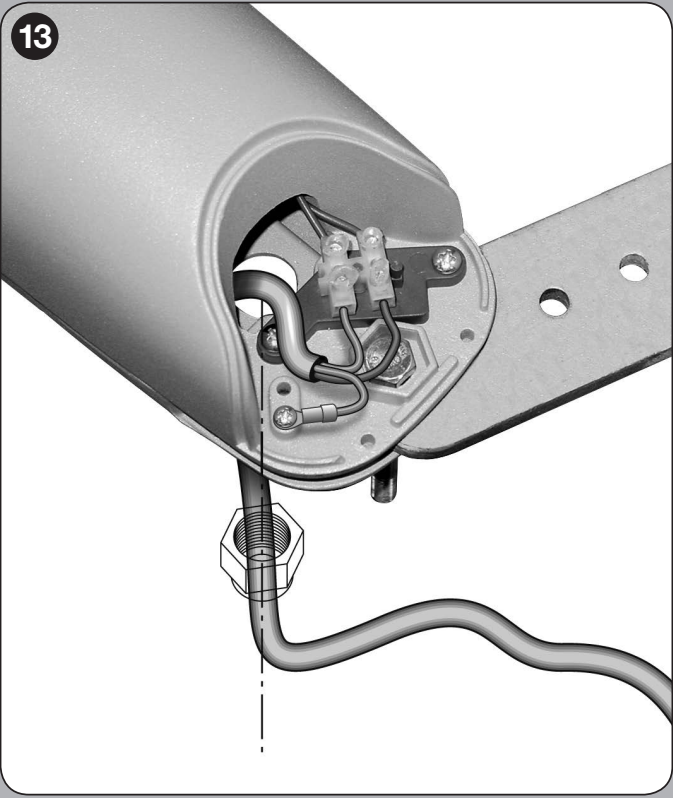

A motor bekötése és a tartozékok polaritása
A WG4000 egy 230 V AC motor. Nem csatlakoztatható az MC424L vagy MC824H 24 V-os motorkimenetére. A motor nyitás / közös / zárás vezetékeit és a védővezetőt PE a motoron és a vezérlőegységen feltüntetett jelölések szerint csatlakoztassa. Váltakozó áramú körről van szó, nem +/− polaritásról. A motornak nincs külön enkódervezetéke vagy feszültségmentes elektromos végálláskapcsolója.
Egy motor MC800-hoz történő csatlakoztatásakor használja az M2 kimenetet. Két motor esetén az M2 nyit először, az M1 pedig zár először. A forgásirány módosításához cserélje fel az adott motor két irányvezérlő vezetékét; a közös vezetéket és a PE-t hagyja a kijelölt kapcsokon. A bekötésen végzett minden beavatkozást feszültségmentes állapotban végezzen.
| 3 / 4 – segédtápellátás | 3 = 0 V (−), 4 = közös +24 V DC (+), összesen legfeljebb 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, kapcsolt tápellátás a fotocellákhoz, max. 4 W. Készenléti módban kikapcsol; ne tévessze össze a régebbi panel OGI kapcsával. |
| 6 / 7 – BlueBUS | Kétvezetékes tápellátás és adatátvitel; nincs +/− polaritás. |
| FLASH | Önmagát villogtató jelzőfény 230 V AC, max. 21 W, például ELAC. Kisfeszültségű ELDC-t ne csatlakoztasson erre a kimenetre. |
| 1 / 2 – ELS | Elektromos zár 12 V AC, max. 15 VA; nincs DC-polaritás. |
| 4 / 13 – SbS | Feszültségmentes NO léptető kontaktus; ne kapcsoljon rá külső feszültséget. |
| 4 / 14, 4 / 15 | Feszültségmentes NO érintkezők: nyitás / zárás. |
| 4 / 12 – STOP | A védelem bekötésétől függően betanított NO, NC vagy 8,2 kΩ biztonsági bemenet. |
| 8 / 9 / 10 – AUX | Relés fotocellák üzemmódjában: PHOTO / PHOTO1 / PHOTO2, közös érintkező 4; Az LP világít. Ebben az üzemmódban a 11-es bemenet a STOP. A nem használt AUX bemenetek maradjanak szabadon; ne tegyen be általános áthidalókat. |

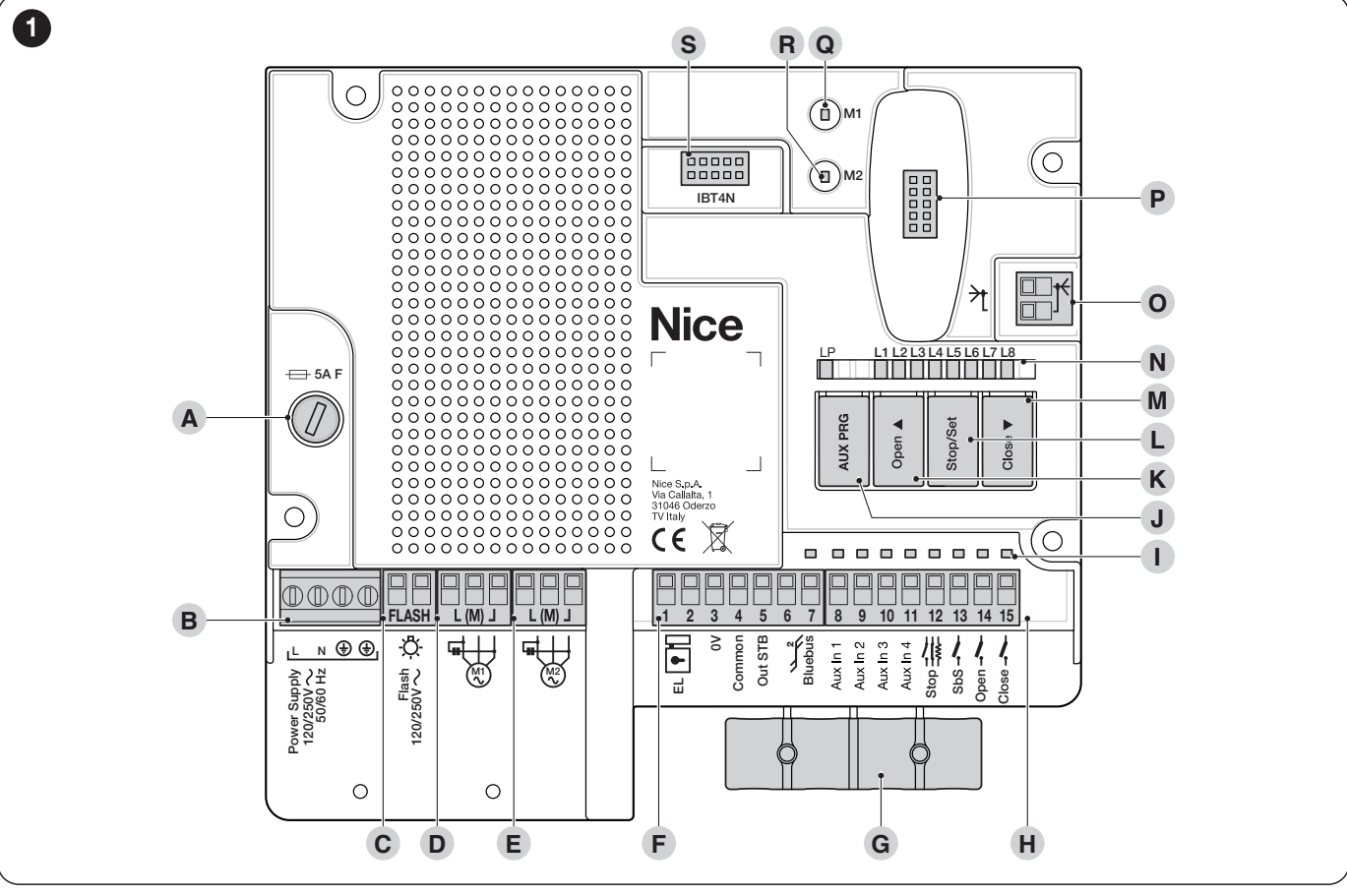

A panelen található gombok: Open ▲, Stop/Set és Close ▼, LED-ek L1–L8 és az AUX PRG. A vevőt az SM csatlakozóba kell helyezni. Az egyes sorkapcsok részletes bekötése.
Fotocellák, tesztelés és biztonsági él
Az MC800/MCA5R30 támogatja a relés és a BlueBUS fotocellákat, kombinált bekötéssel is. A relés fotocellákhoz használt AUX üzemmód nem használható együtt az elektromos végálláskapcsolókhoz szükséges AUX-szal; a WINGO nem vezeti ki ezeket az AUX-ra. A TX/RX tápellátását a Standby vagy a fototeszt üzemmódnak megfelelően kell bekötni.

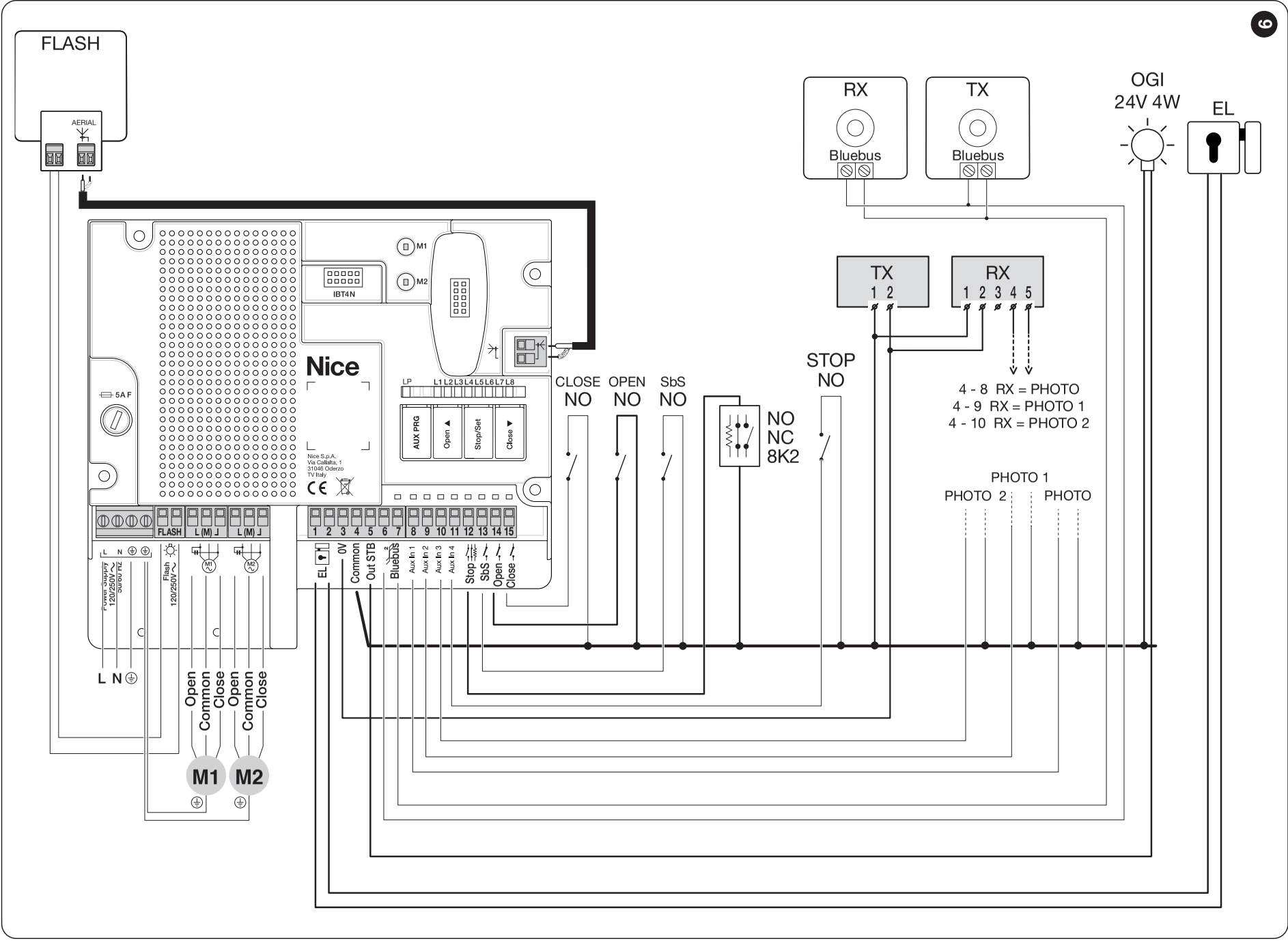

A rajz ezt mutatja: kombinált bekötés fototeszt nélkül, kikapcsolt Standby móddal. Más üzemmód esetén használja az ahhoz tartozó kapcsolási rajzot; egyetlen áthidaló áthelyezése nem elegendő. EPM esetén, DC tápellátásnál az alábbiak érvényesek: TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. A COM/NC érintkezőt a következők közé kell kötni: 4 Common és a kiválasztott PHOTO bemenet közé 8, 9 vagy 10. Relés fotocellák, fototeszt és Standby.
A BlueBUS fotocellákat polaritásfüggetlen, kétvezetékes párhuzamos kapcsolással kell bekötni. Egy pár TX- és RX-egységének címe azonos legyen, a különböző párok címe pedig térjen el egymástól. A bekötés módosítása után végezze el újra az eszközök felismerését. A BlueBUS fotocellák címzése és működése.
MC800 vezérléssel működő automatika esetén érzékeny biztonsági élek szükségesek. A típust és az elhelyezést a szerelő határozza meg a becsípődési pontok és a vizsgálatok eredménye alapján. A fotocellák csak azt a területet védik, amelyet ténylegesen felügyelnek. A biztonsági eszközök bekötése a STOP bemenetre.
Első indítás MC800 / MCA5R30 vezérléssel
Bekapcsolás előtt ellenőrizze a stabil rögzítést, a reteszelt kioldást, az ütközőket, a vezetékeket, a motorok irányát, az M1/M2 sorrendet és az összes védelmi eszközt. Az első mozgáskor a kapu útja legyen szabad, a szerelő pedig álljon készen a mozgás megállítására.
- Bekapcsolás után a BlueBUS-nak körülbelül másodpercenként egyszer kell villognia; a csatlakoztatott BlueBUS TX/RX egységek LED-jeinek villogniuk, a FLASH LED-nek pedig kialudva kell lennie. Ha ezek a feltételek nem teljesülnek, először szüntesse meg a bekötési hibát.
- Eszközök felismerése: tartsa lenyomva a Open ▲ + Stop/Set gombokat, és akkor engedje fel őket, amikor az L1/L2 gyorsan villogni kezd, körülbelül 3 másodperc elteltével. Sikeres felismerés esetén a STOP világít, az L1/L2 pedig kialszik. A csatlakoztatott tartozékok nélkül is végezze el.
- A végállások automatikus betanítása: tartsa lenyomva a Stop/Set + Close ▼ gombokat, és engedje fel őket, amikor az L3/L4 gyorsan villogni kezd, körülbelül 3 másodperc elteltével. Ezután az M1 zár, az M2 zár, az M2 nyit, az M1 nyit, majd az M1 és az M2 a megfelelő ütközőkig zár. Egyetlen motor esetén csak az M2 működik.
- Ha az első zárás helyett a motor nyitni kezd, szakítsa meg a betanítást az Open vagy Close gombbal. Kapcsolja le a tápellátást, javítsa ki a forgásirányt, majd kezdje újra a betanítást az elejétől. Eltérő szárnysorrendű kétszárnyú kapunál módosítsa az M1/M2 hozzárendelését. Az egyetlen motort hagyja az M2 kimeneten; hibás forgásirány esetén csak a motor irányvezetékeit cserélje fel.
- A végállások sikeres betanítását az L3/L4 kialvása jelzi. A fotocella vagy a STOP bemenet aktiválódása megszakítja a betanítást; hárítsa el az okot, majd ismételje meg a teljes eljárást.
- Próbálja ki a többszöri nyitást, zárást és megállítást, az összes biztonsági eszközt, a szárnyak átfedését és a kioldást, továbbá mérje meg a teljes szerkezet erőit. Csak sikeresen tesztelt kaput adjon át üzemeltetésre.
A WINGO önálló vizsgálatakor a kapuszárnynak kézzel, legfeljebb 390 N erővel kell mozgathatónak lennie. Ez a vizsgálat felső határértéke, nem pedig a nehezen mozgó kapura vonatkozó célérték vagy az ütközési erő beállítása. Az automatikus mozgás közbeni erőket a szerelő külön méréssel ellenőrzi.
Beállítások és kezelőszervek
Az önálló motornak nincs programozógombja vagy rádióvevője. Az erő, a szünet, az automatikus zárás, a lassítás és a szárnyak késleltetése a beszerelt vezérlőegységen állítható be. A biztonsági paraméterek módosítása után ismételje meg a vizsgálatokat. A WINGO elektromechanikus működésű; ne aktiválja hozzá a hidraulikus motorok nyomástartó funkcióját.
Programozás és MC800 táblázatok · Kézi és vegyes végállás-betanítás
A távirányító párosítását a konkrét vevő és a tárolt kódolás határozza meg, nem pusztán a frekvencia. A jelenlegi készletek OXIBD és INTI2 egységet tartalmaznak. A kétirányú ON3EBD-hez támogatott OXIBD szükséges; az ON3ELR az OXILR vevővel használható. Az OXIBD külső antennáját a saját útmutatója szerint közvetlenül a vevőhöz csatlakoztassa, ne automatikusan a régebbi rajz szerinti alaplap antennabemenetéhez.
Távirányítók párosítása és törlése
Mit ellenőrizzen hiba esetén?
| Jelenség | Ellenőrizendő |
|---|---|
| A motor nem mozdul | Tápellátás, a kioldás reteszelése, STOP és fotocellák. A biztosítékokat és az elektromos áramköröket a szerelő ellenőrizze kikapcsolt tápellátás mellett. |
| A motor működik, a kapuszárny nem mozdul | A kioldás reteszelése, a konzolok csatlakozása és a mechanika sérülése. |
| A kapuszárny megáll vagy visszafordul | Először ellenőrizze a kézi mozgatást, a pántokat, az ütközőket és az akadályokat; ezt követően a fotocellákat és a biztonsági beállításokat. Ne növelje az erőt, amíg az okot nem állapította meg. |
| Hibás forgásirány vagy sorrend | Az irányvezetékek, két motor esetén pedig az M1/M2 hozzárendelés ellenőrzése. Az egyetlen motor az M2 kimeneten marad; a közös vezetéket és a PE-vezetéket nem szabad felcserélni. |
| A távirányító nem működik, a gomb igen | Elem, kompatibilitás, a távirányító betanítása és a vevő antennája. |
| Hiba tartozékcsere után | Bekötés, tápellátás, AUX- vagy BlueBUS-címek, valamint az eszközök ismételt felismerése. |
Villogásszámok és javítási eljárások: MC800 diagnosztika. A vezérlőegység alaphelyzetbe állítása, a vevő törlése és a végállások betanítása különböző műveletek. Visszaállítás előtt jegyezze fel a beállításokat, és kövesse a saját vezérlőpanel útmutatóját.
Kompatibilis tartozékok
A tartozékokat az alábbiak alapján válassza ki: a tényleges vezérlőegység, annak kimenetei és a beszerelt vevő.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőközpont | A választott modelltől függően egy vagy két motor vezérlése. | MC800 / MCA5R30; MC200 egy motorhoz. Régebbi MCA5 eltérő szervizváltozat. |
| Villogólámpa | Jelzi a kapu mozgását. A feszültségnek meg kell felelnie a vezérlőközpont kimenetének. | ELAC az MC800 FLASH 230 V AC-hez. Villogólámpák választéka a tápellátás és a kimenet funkciója szerint. |
| Fotocellák | A kapu kiválasztott területét figyelik. Az MC800/MCA5R30 a kapcsolási rajz szerint lehetővé teszi a relés és BlueBUS fotocellák kombinálását. | EPM, EPMOR, EPMA – relés. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW IBW interfészre van szüksége. FT210B nem helyettesíti általánosan az MC800 fotocelláit; az élvédelem kompatibilitását külön kell ellenőrizni. Bekötés. |
| Távirányító | A kapu távirányításához. | |
| Rádióvevő | A rádióvevőt a távirányítók kódolása alapján válassza ki. Az okosvezérléshez konkrét, kompatibilis interfész és tápellátás szükséges. | Dugaszolható rádióvevők: OXIBD, OXI, OXILR. BIDI-WIFI és BiDi-ZWave a kompatibilitás és a csatlakozó foglaltsága szerint. Kábeles Wi-Fi-vevők, például Zamel a SUPLA-val, feszültségmentes kontaktussal csatlakoznak; tápellátásuknak meg kell felelnie a modul adatainak. GSM-modulok Megfelelő tápellátású és feszültségmentes NO kimenettel rendelkező modult válasszon. Nagyobb áramfelvétel esetén használjon külön tápegységet. |
| Antenna | Javítja a megfelelő rádióvevő vételét; tartsa be a bekötési előírásokat. | ABFKIT vagy megfelelő villogólámpához való antenna. ELDC van antennája, de az alacsony feszültségű fénye nem csatlakoztatható a 230 V-os FLASH MC800-hoz. Az OXIBD esetében a koaxiális kábel közvetlenül a vevőhöz csatlakozik. |
| Billentyűzet | A kapu vezérlése a hozzá illő vevővel vagy dekódoló interfésszel történik; maga az adatátviteli elem nem közvetlen NO érintkező. | |
| Kulcsos kapcsoló |
A kapu kulccsal történő vezérléséhez a hajtáshoz kábellel csatlakoztatott kapcsolóval, amely bárhol elhelyezhető. |
|
| Kártyaolvasók | A kapu vezérlése a hozzá illő vevővel vagy dekódoló interfésszel történik; maga az adatátviteli elem nem közvetlen NO érintkező. |
|
| Elektromos zárak | A kapuszárny kiegészítő rögzítése a kialakítástól és a terheléstől függően; MC800 esetén ELS kimenet: 12 V AC / 15 VA. | Vízszintes PLA11 vagy függőleges PLA10. Kézi mozgatás előtt a zárat is oldja ki. |
Becsült élettartam
Adja össze a megfelelő tömeg- és hosszindexet, majd vegye figyelembe a további hatásokat is. Minden tömeg- vagy hosszúságcsoportban csak egy megfelelő sort vegyen figyelembe. A teljes százalékos érték alapján olvassa le a grafikonról a becsült ciklusszámot.
| Tényező | Index |
|---|---|
| A kapuszárny tömege | 100–200 kg felett → 10 % 200–300 kg felett → 20 % 300–400 kg felett → 30 % |
| A kapuszárny hossza | 1–2 m → 20 % |
| Hőmérséklet / páratartalom | +40 °C felett vagy 0 °C alatt, illetve 80 % feletti páratartalom esetén → 20 % |
| Tömör kapuszárny | 15 % |
| Szeles hely | 15 % |

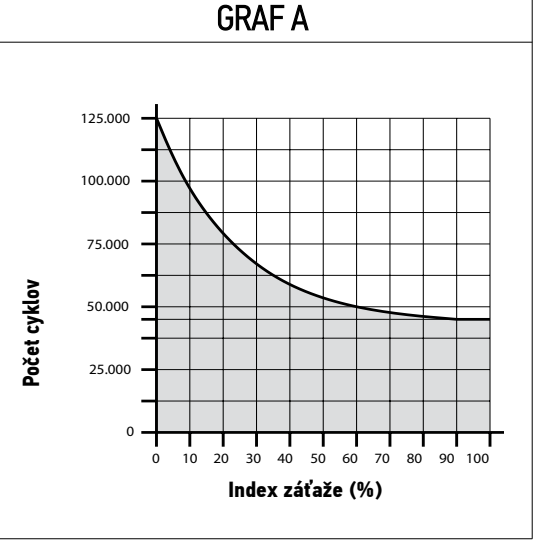

A grafikon rendszeres karbantartás mellett érvényes becslés, nem garantálja az évek vagy ciklusok számát. Nem helyettesíti a kapuszárny megengedett tömegét és hosszát bemutató grafikont. Az üzemi terhelést és a biztonsági követelményeket a szerelőnek a teljes kapu tekintetében kell értékelnie.
Karbantartás és biztonságos használat
Legkésőbb minden 6 hónapban ellenőriztesse a rögzítéseket, konzolokat, zsanérokat, kopást, korróziót, a csiga kenését, az ütközőket, a kioldást és a kábelezést. Karbantartás után a szakember ismét ellenőrzi a mozgást és az összes védelmi berendezést. Intenzív használat esetén az üzemi körülményeknek megfelelően határozza meg az ellenőrzési időközt.
Mozgás közben ne érintse meg a motort vagy a kapuszárnyat; csak a kapu teljes kinyílása és megállása után lépjen be. Gyermekek nem játszhatnak a kapu közelében vagy a távirányítókkal. Ha a kapun gyalogos kiskapu is van, annak kinyitásakor meg kell akadályozni az automatika elindítását. Rendszeresen távolítsa el az akadályokat, és tisztítsa meg a fotocellák ablakait. Szokatlan zaj, sérülés vagy önműködő mozgás esetén válassza le a tápellátást, és gondoskodjon a javításról.
NICE WINGO WG4000 műszaki adatai
| Típus | Egy kapuszárnyhoz való, elektromechanikus, visszaforgásgátló hajtás, beépített vezérlőegység nélkül. |
|---|---|
| A motor tápellátása | 230 V AC / 50 Hz |
| Maximális / névleges áramerősség | 1,5 A / 0,5 A |
| Maximális / névleges teljesítményfelvétel | 200 W / 130 W |
| Löket | 320 mm |
| Üresjárati sebesség | 0,016 m/s |
| Maximális / névleges erő | 1 500 N / 500 N |
| Ciklusok óránként | 30 névleges erő mellett; az eredmény a telepítési körülményektől függ. |
| Védettség | IP44 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| Szigetelési osztály | F |

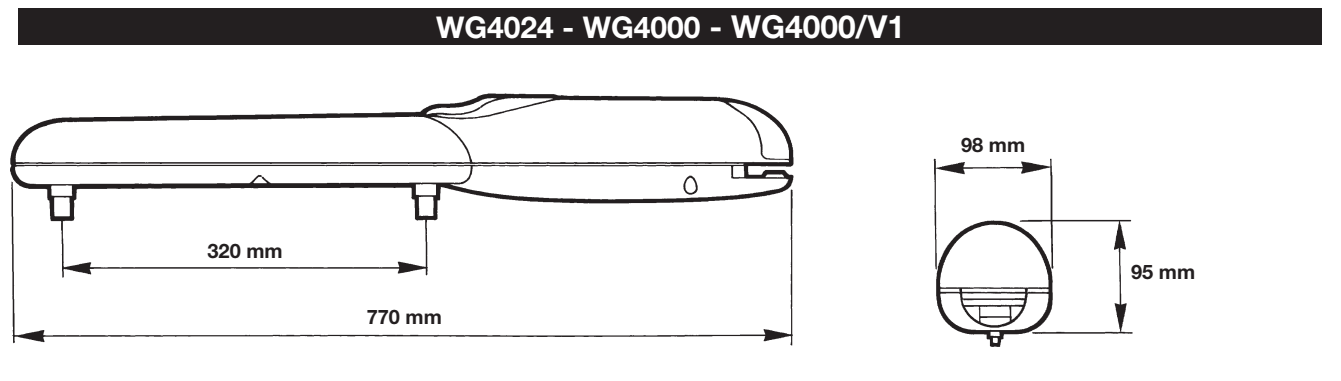

| Méretek | 770 × 98 × 95 mm (hossz × szélesség × magasság) |
| A motor tömege | 6 kg |
| Mechanikus ütköző | Előre felszerelt nyitási ütköző; a zárást a kapu rögzített ütközője határolja. |
