NICE Toona 5016P – önálló hajtás nagyobb terhelésű, legfeljebb 5 m/800 kg-os szárnyas kapukhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
162 691,19 Ft áfával
| Tömeg |
|---|
| 11 kg |
A(z) NICE Toona 5016P – önálló hajtás nagyobb terhelésű, legfeljebb 5 m/800 kg-os szárnyas kapukhoz termék leírása
NICE Toona TO5016P önálló motor 230 V AC egy kapuszárnyhoz.
Alkalmazási korlátok: Az 5 m-es hossz és a 800 kg-os tömeg egyidejűleg nem megengedett. 5 m-es hossz esetén a grafikon körülbelül 250 kg-ot enged meg, 800 kg esetén pedig körülbelül 1,8 m-es hosszt. A megfelelőséget a TO5016P görbéje alapján határozza meg, figyelembe véve az adott kapuszárny hosszát és tömegét.
Az önálló motorhoz megfelelő vezérlőegység szükséges. Az aktuális MC800/MCA5R30 egy vagy két motorhoz választható; MC200 egy motorhoz érhető el. Régebbi készlet esetén a ténylegesen beépített vezérlőpanel útmutatóját kövesse.
| Gyors navigáció | |
|---|---|
| Tartozékok | Korlátok |
| Élettartam | Szerelés |
| Bekötés | Kioldás |
| Paraméterek | Karbantartás |
| Tartozékok – sorkapcsok és polaritás | PDF kézikönyv |
- Visszaforgásgátló
- 230 V
- Lassú
- Mechanikus ütközővel és mikrokapcsolóval; a végállások helyzetét ellenőrizze a leszállított példányon.
- Nagyobb terheléshez – 3200 N
Alkalmazási tartomány

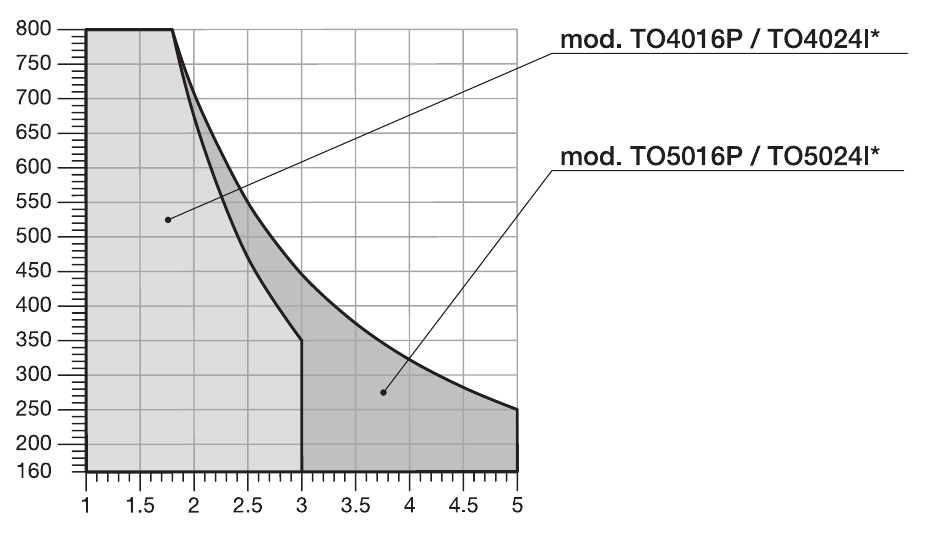

A gyártó TO5016P-hez tartozó grafikonja: az egyes kapuszárnyak megengedett hossz- és tömegkombinációját a TO5016P jelű görbéről olvassa le.
Élettartam és terhelés
A NICE kiegészítő dokumentuma a TO5016P esetében irányadó tartományként 50 000–150 000 munkaciklust. A tényleges élettartam a kapuszárny hosszától és tömegétől, a mozgással szembeni ellenállástól, a széltől, a hőmérséklettől és a karbantartástól függ. Ebből a tartományból a konkrét ciklusszám nem határozható meg és nem garantálható.
Kompatibilis vezérlőegységek
Jelenleg kapható
- NICE MC800 – jelenleg egy vagy két 230 V-os motorhoz kapható.
- NICE MC200 – jelenleg egy 230 V-os motorhoz kapható.
Régebbi kompatibilis egységek – már nem gyártják őket
A jelenlegi kínálatban az MC800 váltja fel a régebbi A60, A400, A6 és A6F modelleket. Meglévő rendszer esetén ne használja az MC800 kézikönyvét egy régebbi, már beépített vezérlőpanelhez.
I. A hátsó rögzítőkonzol felszerelése
Konzolok rögzítése: Szerelés előtt mérje meg a pánt eltolását, valamint az A/B/C méreteket a szerelési grafikon. Szokványos acél oszlophoz a 120 × 120 mm-es. profilt 100 × 100 mm-es méretű profilt csak az oszlop, a rögzítés és az alap szilárdságának – a kaput és a szelet is figyelembe vevő – értékelése után használjon.
Ha a grafikon méretei nem megfelelőek, módosítsa a hátsó konzolt, vagy használja a hosszabbított PLA6 konzolt. Kifelé nyíló kapu esetén hosszabbított hátsó konzolra van szükség; a helyzetét a grafikon alapján határozza meg, és ellenőrizze, hogy a kapuszárny szabadon mozog-e.
 |
 |
| Befelé nyílás rajza | Kifelé nyílás rajza |

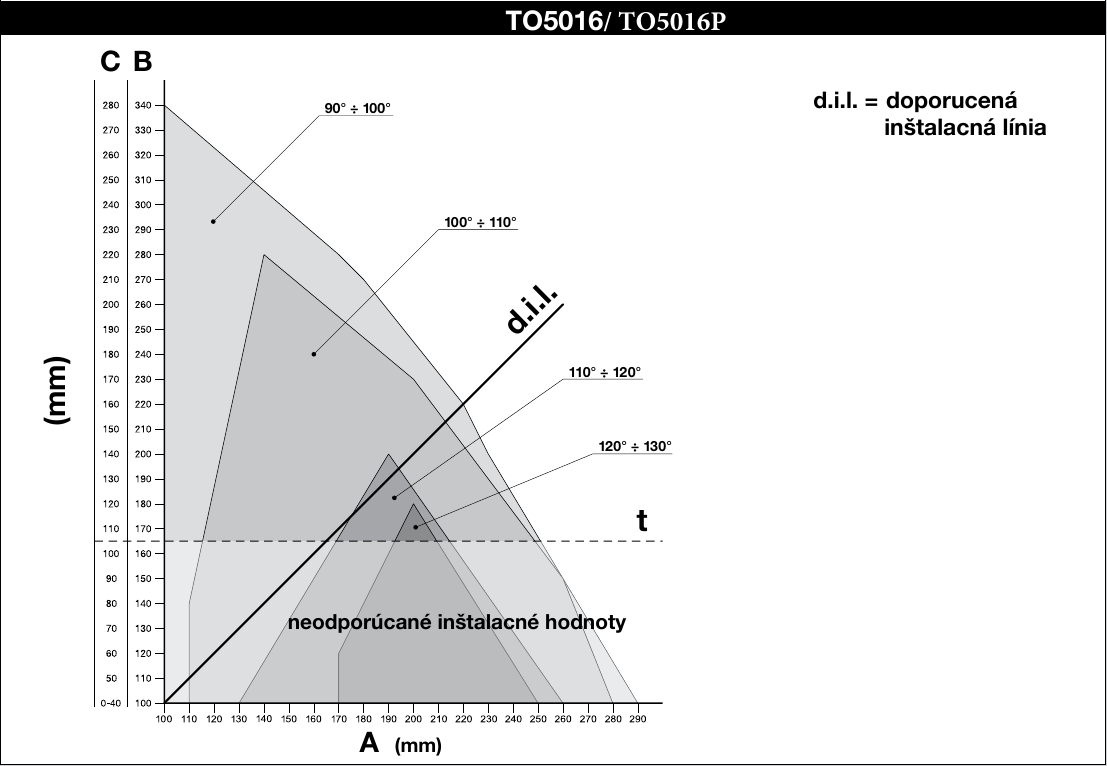

Számítsa ki a hátsó konzol helyét a grafikon segítségévelamelyről leolvashatók a A és B valamint a maximális nyitási szög. Figyelem, az A és a B értékének hasonlónak, ideális esetben azonosnak kell lennie ahhoz, hogy a kapumozgató egyenletesen, lineárisan mozoghasson.
A példa a leolvasás menetét mutatja be. A TO5016P modell méreteit az alatta közvetlenül látható szerelési grafikon alapján határozza meg.
A számítás menete:
- Mérje meg a C méretet a rajzról.
- A grafikonon keresse meg a mért C értéket, húzzon vízszintes vonalat, majd olvassa le a B-t a szomszédos skáláról.
- A d.i.l. vonallal való metszéspont határozza meg a maximális nyitási szöget; innen függőleges vonallal olvassa le az A értékét.
- A gyártó nem javasolja a t szaggatott vonal alatti B értékeket.
- Ha a nyitási szög nem megfelelő, módosítsa az A, szükség esetén pedig a B értékét úgy, hogy nagyjából egyenlők legyenek; ellenőrizze a kapuszárny teljes mozgását.
Mielőtt a konzolt az oszlophoz vagy a falhoz rögzítené, a kívánt hosszra kell rövidíteni, az A és B és hegessze a szerelőlemezre.
 |
 |
| 1. Vágja le a konzolt a kívánt hosszúságra | 2. Hegessze a megrövidített konzolt a szerelőlemezre |
A mellékelt hátsó konzol hossza 150 mm. Rövidítés és hegesztés előtt ellenőrizze, hogy a kapott méretek megfelelnek-e a rajznak.
|
A hátsó konzol rögzítése előtt ellenőrizze, hogy az elülső konzol a kapuszárny rögzített részére kerül-e, mivel az elülső és a hátsó konzol között magasságkülönbség van, ahogy az ábrán látható. F különbség = 34 mm. |
 |
Ha minden megfelelő, rögzítse a hátsó konzolt az oszlophoz vagy a falhoz csavarokkal, tiplikkel és alátétekkel.
Elülső konzol és rögzítési magasság
A TO5016P esetén a rögzített méret D = 845 mm. A mért A értékhez válassza ki az E értéket a táblázatból (E = 845 mm − A). A konzolok magasságkülönbsége a NICE-rajz szerint F = 34 mm; hegesztés előtt ellenőrizze a mellékelt konzolokon.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
A motor vezetékezése és bekötése

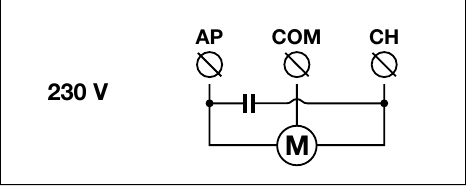

Bekötés előtt válassza le az elektromos táplálást. A 230 V AC feszültség a motor feszültsége; a vezérlőegység táplálását és a tartozékok kimeneteit külön kell figyelembe venni. A motoron a következő kapcsok vannak jelölve: AP / COM / CH valamint a védőföldelés. A bekötést, a mozgásirányt és a mikrokapcsolók ellenőrzését az eredeti NICE-ábra és a használt vezérlőegység útmutatója szerint végezze el. Kifelé nyitás esetén a NICE útmutatója szerint cserélje fel a mozgásirány vezetékeit; a védővezető marad a helyén.
A bekötés után ellenőrizze a mozgásirányt, a megállási helyzeteket és a biztonsági berendezéseket az adott vezérlőegység kézikönyve szerint. Az elektromos csatlakoztatást és a tesztelést csak megfelelő szakképesítéssel rendelkező személy végezheti.
Végállások és mikrokapcsoló

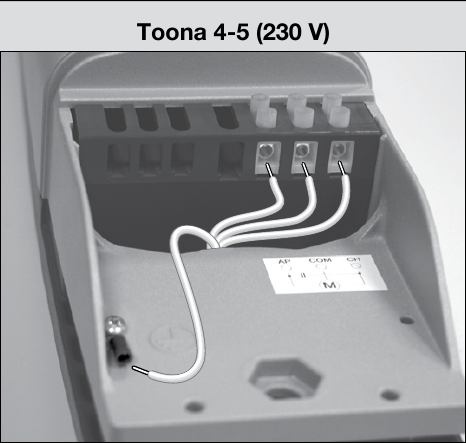

A 230 V-os motor mikrokapcsolós mechanikus ütközővel rendelkezik, amely a csappal érintkezve megszakítja a tápellátást. A szerelő áramtalanított állapotban ellenőrizze a mellékelt egységen az ütközők számát és helyzetét, majd a tényleges vezérlőegység útmutatója szerint próbálja ki a nyitást és a zárást. A 24 V-os változat mechanikus ütközőjének beállítási eljárása nem alkalmazható erre a 230 V-os motorra.
Tartozékok bekötése MC800 vezérlőegységgel és MCA5R30 kártyával
Az alábbi bekötés a következőhöz érvényes: MC800/MCA5R30 az ilyen vezérlőegységgel szerelt készletekben. A tartozékok csatlakozói a vezérlőegységhez tartoznak, nem magához a motorhoz. Más vezérlőegység esetén annak saját kapcsolási rajzát használja. A munka megkezdése előtt válassza le a hálózati táplálást.
| Tartozékok | Csatlakozók, táplálás és polaritás |
|---|---|
Segédtáplálás | Az MCA5R30-on a 3. csatlakozó = 0 V (−) és 4. csatlakozó = +24 V DC és a bemenetek közös pontja. A táplált tartozékok közös áramkorlátja 200 mA; ellenőrizze minden termék áramfelvételét és megengedett feszültségét. |
EPM relés fotocellák | Kikapcsolt Standby és fototeszt nélküli működés esetén a TX adót és az RX vevőt a következőkről táplálja: 4. csatlakozó (+24 V DC) és 3. csatlakozó (−). A potenciálmentes C–NC vevőérintkezőt kösse a következők közé: 4 (közös) és a megfelelő bemenet 8/PHOTO, 9/PHOTO1 vagy 10/PHOTO2. Az érintkezőnek nincs +/− polaritása. Az AUX bemeneteket relés fotocella üzemmódra kell beállítani; végálláskapcsoló üzemmódban más a jelentésük. |
EPM bekapcsolt Standby esetén | Az MCA5R30 kapcsolási rajza szerint a TX-et és RX-et is a következők közé kösse: 4. csatlakozó (+24 V DC) és 5. csatlakozó (OutSTB, kapcsolt visszatérő ág). Az EPM fotocellákon a 1 = +, 2 = visszatérő ág. Az OutSTB 24 V, legfeljebb 4 W Standby módban kikapcsol; az 5-ös sorkapcsot ne használja állandó negatívként. Az RX C–NC érintkező a 4-es sorkapocs és a megfelelő PHOTO bemenet közé kerül. |
EPM fototeszttel | A fototeszt kapcsolási rajza szerint csatlakoztassa a TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). A vevő tápellátása állandó: RX 1 → 4 (+), RX 2 → 3 (−). Az RX C–NC érintkező továbbra is a 4-es sorkapocs és a megfelelő PHOTO bemenet közé kerül. Ne terhelje túl az OutSTB kimenetet, és ne használja egyidejűleg más terheléshez; a bekötés után végezze el a betanítást és a biztonsági funkció tesztjét. |
BlueBUS fotocellák | Kompatibilis EPMB két vezetékkel csatlakoztassa a BlueBUS 6-os és 7-es sorkapcsaira. A + és a − polaritása nem számít. Állítsa be a címet, majd elem hozzáadása vagy eltávolítása után indítsa el az eszközök betanítását. |
STOP- és vezérlőérintkezők | Potenciálmentes bemenet 12/STOP a csatlakoztatott eszköztől függően NO, NC vagy 8,2 kΩ értéket fogad; az állapot betanítható. 13/SbS, 14/OPEN és 15/CLOSE NO érintkezőt használnak a 4-es sorkapocshoz (közös) képest. Az ilyen érintkezőknek nincs +/− polaritásuk; ne vezessen külső feszültséget a bemenetekre. Ez a kulcsos kapcsoló vagy külső vevő reléjére is érvényes. |
ELAC jelzőfény | NICE ELAC csatlakoztassa a FLASH kimenetre önállóan villogó lámpához kialakított kimenetre: kapcsolt 120/250 V AC, legfeljebb 21 W. Hálózati kimenetről van szó; nincs +/− polaritása. Ne tévessze össze a tartozékok 24 V-os sorkapcsaival. |
Elektromos zár | Az 1–2 / EL sorkapcsok: 12 V AC, legfeljebb 15 VA. A váltakozó áramú kimenet nem rendelkezik +/− polaritással; ellenőrizze a zár paramétereit. |
Rádióvevő | OXIBD az SM csatlakozóbakerül; ne használja hozzá a 3/4-es tápellátási sorkapcsokat vagy a BlueBUS-t. Az antennát a vevő előírásai szerint kell csatlakoztatni, nem a motor sorkapcsaihoz. |
Ha a 8–11 AUX bemeneteket végálláskapcsolókhoz használja, funkciójuk eltér a PHOTO bemenetekétől. A fotocellák vagy a bekötés módosítása után ismételje meg a megfelelő betanítást, majd ellenőrizze a kapu megállását és reakcióját. A részletes eljárást lásd a MC800 vezérlőegység útmutatójában.
Relés fotocellák Standby módban
Relés fotocellák fototeszttel
A NICE Toona TO5016P hajtással kompatibilis tartozékok
A tartozékokat a ténylegesen használt vezérlőegység, annak bemenetei, kimenetei és rádióvevője alapján válassza ki:
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | A motor elektronikája; az útmutatót a ténylegesen beszerelt panel alapján válassza ki. | Jelenlegi: MC800/MCA5R30 egy vagy két 230 V-os motorhoz; MC200 egy motorhoz. Régebbi, kompatibilis panel: MCA5. Ehhez a saját generációjához tartozó útmutatót használja. |
| Jelzőfény | Jelzi a mozgást. Csak az a modell rendelkezik antennával, amelynél ezt a gyártó feltünteti. A választás a vezérlőegység kimenetétől függ. |
A további jelzőfényt a tényleges vezérlőegység kimeneti feszültsége és terhelhetősége alapján válassza ki. |
| Fotocellák | Figyelik a fénysugár útját, és jelet küldenek a vezérlőegységnek. A kapu reakciója a bekötéstől és a beállítástól függ; felszerelés után tesztelje a teljes rendszert. | |
| Adó | A távirányítót a vezérlőegységbe szerelt vevő és kódolás alapján válassza ki. Az ON3EBD az OXIBD-hez, az ON3ELR pedig az OXILR-hez tartozik. | |
| Vevő | A rádióvevőnek támogatnia kell a távirányító kódolását; az okosotthon-interfészek funkciói eltérőek. |
|
| Antenna | A vevő vételének javítása megfelelő elhelyezéssel és csatlakoztatással. | |
| Billentyűzet | Vezérlés kóddal. A BlueBUS billentyűzethez olyan vezérlőpanel szükséges, amely támogatja a parancsadó eszközöket. | |
| Kulcsos kapcsoló | Vezérlés a központ megfelelő parancsbemenetén keresztül. | |
| Kártyaolvasók | Az ETPB-hez az adott vezérlőpanel BlueBUS rendszerén a parancsadó eszközök támogatása szükséges. |
|
| Elektromos zárak | A kapuszárny rögzítése; a vezérlés módját és a zár feszültségét a vezérlőpanel és a szerelés alapján ellenőrizze. |
|
A hajtás kézi kioldása
Oldja ki vagy reteszelje a hajtást csak álló kapuszárnynál. Ha a kapun elektromos zár van, először nyissa ki. Meghibásodás esetén válassza le a tápellátást.
- Húzza el a védősapkát, helyezze be a mellékelt kulcsot, majd fordítsa el az óramutató járásával megegyező irányba.
- Emelje fel a kioldókart, és kézzel mozdítsa el a kapuszárnyat.
- Az újbóli reteszeléshez hajtsa le a kart, fordítsa el a kulcsot az óramutató járásával ellentétes irányba, vegye ki, majd zárja vissza a sapkát.
Újbóli elindítás előtt ellenőrizze, hogy a hajtás reteszelve van, és senki sincs a kapu mozgásterében.
Ellenőrzés és karbantartás
Gondoskodjon a hajtás szakszerű ellenőrzéséről legkésőbb 6 havonta; intenzív használat esetén ennél gyakrabban is szükség lehet rá. A szakember leválasztott tápellátás mellett ellenőrzi a rögzítéseket, a korróziót, a kopást, valamint a menetes orsó és a vezetőanya kenését, majd ellenőrzi a mozgást és a biztonsági elemeket. Ha a kapu szokatlanul működik, ne próbálja meg saját maga megjavítani; forduljon a szerelőcéghez.
Műszaki adatok
| Paraméter | Érték |
|---|---|
Modell | TO5016P |
A hajtás motorja | 230 V AC |
Maximális / névleges áramfelvétel | 1,7 A / 1,2 A |
Maximális / névleges teljesítményfelvétel | 385 W / 220 W |
Motor kondenzátora | 12 µF |
Löket | 505 mm |
Üresjárati sebesség | 0,013 m/s |
Terhelés alatti sebesség | 0,010 m/s |
Maximális / névleges erő | 3 200 N / 800 N |
Ciklusok óránként névleges erő mellett | 46 |
Védelem | IP44 |
Üzemi hőmérséklet | −20 és +50 °C között |
Hővédelem | 140 °C |
Szigetelési osztály | F |
A NICE szerinti tájékoztató élettartam | 50 000–150 000 üzemi ciklus |
Teljes méretek (hossz × szélesség × magasság) | 965 × 115 × 105 mm |
A motor tömege | 7 kg |
A TO5016P modell paramétereit és diagramját a gyártó kiegészítő szerelési melléklete egészíti ki. A programozást a ténylegesen beszerelt vezérlőegység útmutatója szerint végezze.
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
