NICE Wingo WG3524 – önálló meghajtás legfeljebb 3,5 m szárnyhosszúságú és 500 kg tömegű szárnyas kapukhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
75 523,34 Ft áfával
| Tömeg |
|---|
| 7,20 kg |
A(z) NICE Wingo WG3524 – önálló meghajtás legfeljebb 3,5 m szárnyhosszúságú és 500 kg tömegű szárnyas kapukhoz termék leírása
| Gyors navigáció ezen az oldalon: | ||
|---|---|---|
| A meghajtás tartalma… | Alternatív meghajtások… | Kedvezményes csomagok… |
| Kompatibilis tartozékok… | Útmutató… | Kiválasztás, korlátok, élettartam… |
| Felszerelés… | Fotógaléria… | Kézi kioldás… |
| Műszaki jellemzők… | Kérdezzen bátran… | A hátsó rögzítőkonzol felszerelése.... A konzolok méretei... |
Meghajtás NICE Wingo WG3524 automatizálására szolgál, szárnyaskapukhoz, ahol a kapuszárny legfeljebb 3,5 m hosszú és tömege legfeljebb 500 kg. A meghajtás nemönzáró, kétrészes, nyomásos alumíniumöntvény házból készült, időjárásálló poliészter bevonattal. Minden belső mozgó alkatrész acélból, könnyűfémötvözetekből és technopolimerekből készül. A vezetőanya bronzból készült, így biztosítja a megfelelő szilárdságot és a csendes működést. Az indítókondenzátor a meghajtás belsejében kapott helyet, hogy a felszerelés a lehető legegyszerűbb legyen. A meghajtások méretükben visszafelé kompatibilisek a korábbi Moby és Pluto sorozattal, amelyet az olasz NICE gyárt; minden rögzítési méret és csapátmérő azonos. A meghajtás 24Vtechnológiát használ, ezért gyakori használat esetén megfelelőbb, mint a 230V -os változat, ugyanakkor szeles környezetben, különösen tömör kapuk esetén nem megfelelő.
Vezérlőegység MCA2R30 a vezérlőközpontban MC424LR30 lehetővé teszi az egyszerű programozást, a végállások automatikus betanítását, a hibák automatikus diagnosztikáját, az automatikus zárás üzemmód szünetidejének beállítását, a gyalogos áthaladást, a végállások előtti lassítást, az akadályba ütközés érzékelését, valamint a PS124 tartalék tápegységhasználatával történő vészüzemeltetést, a CABLA11összekötő kábel használatával, a meghajtás minden típusú biztonsági élének bemenetét és számos további funkciót.
A Wingo meghajtások ár-érték arányban jó választást jelentenek szárnyaskapuk automatizálására magán- és könnyűipari környezetben. A teljes Wingo család megbízható és csendes működésű. Részletes műszaki jellemzők ». Útmutató letöltése ».

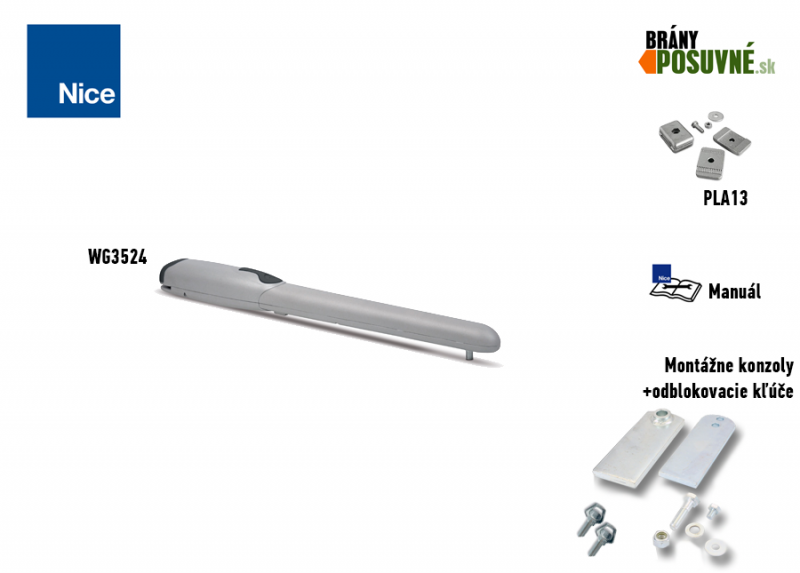

| A csomag tartalma: | Kód | |||
|---|---|---|---|---|
 |
1 × | NICE Wingo WG3524 meghajtás |
WG3524 |
|
|
A NICE Wingo WG3524 elektromechanikus meghajtás legfeljebb 400 kg tömegű és 3,5 m hosszú kapuszárnyhoz használható. |
||||
 |
1 × | Belső mechanikus nyitási végállásütköző | PLA13 | |
|
Használatakor nincs szükség külső talajütközőkre. Beállítási útmutató. |
||||
 |
2 × | Kioldókulcs | CM-B | |
|
Áramszünet esetén a meghajtás kioldására szolgál, így a kapu kézzel, tolva vagy húzva mozgatható. |
||||
 |
1 × | Hegeszthető első konzol | PMDSMAR04.4610 | |
|
A kapuszárny rögzített részére kell hegeszteni; ügyeljen arra, hogy más magasságban kell elhelyezni, mint a hátsó konzolt. A csavarozható alternatív konzol a PLA8. |
||||
 |
1 × | Az első konzol csapja | R8.5120 Alátét V8X10.5102 Csap |
|
|
Az első konzolhoz rögzíti a meghajtás első részét. |
||||
 |
1 × | Hegeszthető hátsó konzol | PMDSMP2.4610 | |
|
Hegeszthető a szerelőcsavaros lemezre vagy az acéloszlopra. Figyelem, más magasságban kell elhelyezni, mint az első konzolt. Alternatív, hosszított konzol: PLA6. |
||||
 |
2 × | Hátsókonzol-csap | D10.5110 Anya R10.5120 Alátét V10X40.5101 Csap |
|
|
A hajtás hátsó részének hátsó konzolhoz való rögzítésére szolgál. |
||||
 |
1 × | NICE Wingo WG3524 szerelési útmutatója | Letöltés | |
|
Útmutató a sikeres telepítéshez, a kábelezés kapcsolási rajzaival, programozási utasításokkal és távirányítók párosítása. |
||||
Fontos megjegyzés: Ez a hajtás önálló egység, vagyis önmagában nem működik.. Azért kínáljuk külön az e-shopban, hogy pontosan az elképzeléseinek megfelelő, egyedi automatikarendszert állíthasson össze. A hajtáshoz legalább egy vezérlőegységet kell vásárolnia (NICE Moonclever MC424LR30 vagy a régebbi MC424LR10-et), esetleg további tartozékokat is. Ha még nincs pontos elképzelése, érdemes áttekintenie kedvezményes, előre összeállított készleteinket..
(Megfelelő ez a hajtás számomra?)
Hasonlítsa össze más hajtásokkal:
| « Gyengébb hajtás | Alternatív hajtás | Erősebb hajtás » | |||||
|---|---|---|---|---|---|---|---|
|
|
230 V-os NICE Wingo hajtás:
Árajánlat és szállítás megrendelésre. |
|
Kedvezményes hajtást tartalmazó készletek: NICE Wingo WG3524:
| Egyszárnyú kapuhoz való készlet » | Kétszárnyú kapuhoz való készlet » |
|---|---|
|
Wingo hajtás 500 kg/3,5 m-ig, vezérlőegység, távirányító, vevő. |
2 × Wingo hajtás 500 kg/3,5 m-ig, vezérlőegység, távirányító, vevő. |
| Egyszárnyú kapuhoz való készlet fotocellákkal » | Kétszárnyú kapuhoz való készlet fotocellákkal » |
|
Wingo hajtás 500 kg/3,5 m-ig, vezérlőegység, távirányító, vevő, fotocellák, villogólámpa, kulcsos kapcsoló. |
2 × Wingo hajtás 500 kg/3,5 m-ig, vezérlőegység, távirányító, vevő, fotocellák, villogólámpa, kulcsos kapcsoló. |
| Egyszárnyú kapuhoz való készlet tartozékokkal » | Kétszárnyú kapuhoz való készlet tartozékokkal » |
|
Wingo meghajtás legfeljebb 500 kg-os, 3,5 m-es kapuszárnyhoz, vezérlőegység, távirányító, vevő, fotocellák, villogólámpa, kulcsos kapcsoló. |
2 db Wingo meghajtás legfeljebb 500 kg-os, 3,5 m-es kapuszárnyhoz, vezérlőegység, távirányító, vevő, fotocellák, villogólámpa, kulcsos kapcsoló. |
A NICE Wingo WG3524 meghajtással kompatibilis tartozékok
Javasoljuk, hogy vásárolja meg a meghajtáshoz kompatibilis, opcionális tartozékokat is:
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőközpont | A meghajtás vezérlőelektronikája. | |
| Villogólámpa | Villogással jelzi a kapu mozgását – rossz beláthatóságú kijáratokhoz ajánlott. Beépített antennával is rendelkezik – nagyobb távirányító-hatótávolságot biztosít. |
Esetleg bármely villogólámpa 12–24 V-os tápellátással, más gyártóktól. |
| Fotocellák | Záráskor érzékelik az akadályt és megállítják a kapu mozgását – így a kapu nem ütközik autónak vagy személynek. | |
| Adó | A kapu távirányításához. | |
| Vevő |
A kapu távirányításához. Az MCA2R30 vezérlőegység már beépített vevőt tartalmaz. A további vevők kiegészítőként használhatók. |
|
| Antenna |
A távirányító nagyobb hatótávolságáért. |
|
| Billentyűzet |
Ha esetleg elfelejtené a távirányítót, vagy sok jármű vagy személy jár Önhöz, és nem szeretne mindenkinek távirányítót adni, illetve egyesével nyitni a kaput. |
|
| Kulcsos kapcsoló |
A kapu kulccsal történő vezérléséhez egy kapcsolón keresztül, amelyet kábellel a hajtóműhöz csatlakoztatva bárhol elhelyezhet. |
|
| Kártyaolvasók |
A hajtómű vezérlése a kártya vagy kulcstartó kártyaolvasóhoz érintésével. |
|
| Elektromos zárak |
A biztonsági elektromos zárak a vezérlőegységen keresztül szinkronizálódnak a hajtóművel. A hajtómű működtető parancsára először kiold az elektromos zár, és csak ezután kezd nyílni a kapu. A kapu becsukódása után az elektromos zár ismét reteszel. 3,5 m-nél hosszabb kapuszárny esetén szükségesek. |
|
| Tartalék áramforrás |
Tartalék energiaforrás. |
NICE Wingo WG3524 hajtómű használati útmutatója
NICE hajtómű használati útmutatója Wingo WG3524 letölthető itt:
NICE Wingo WG3524 hajtómű használati útmutatója
Hajtóműválasztás – megfelelő-e a hajtómű NICE Wingo WG3524 a kapumhoz?
|
|

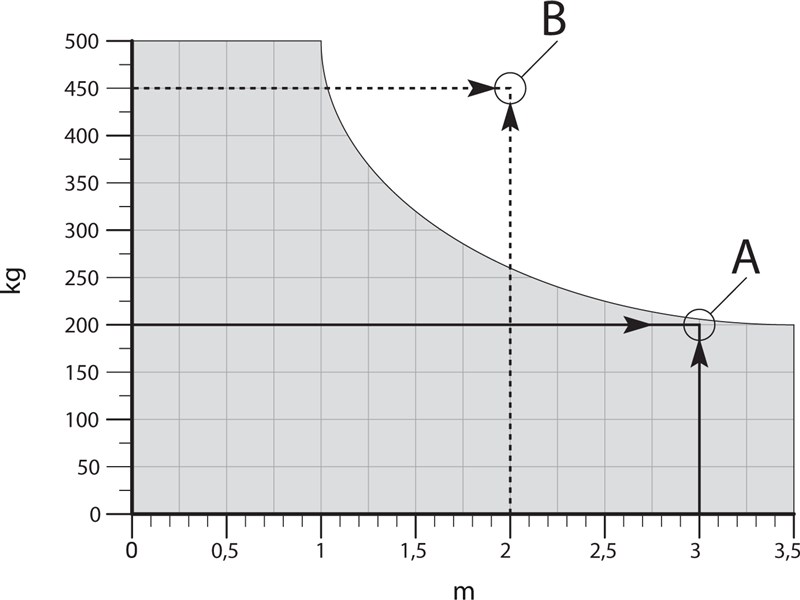

A NICE Wingo WG3524 hajtómű korlátaiMinden kapunak adott a kapuszárny hossza (és így az erőkarja) és tömege (és így az erőkarra ható gravitációs erő), minden hajtóműnek pedig megvannak a maga korlátai. A NICE Wingo WG3524 hajtómű a bal oldali ábrán látható kapuszárnyhosszúságokhoz és kaputömegekhez használható. Ez azt jelenti, hogy a hajtómű olyan kapuhoz alkalmas, amelynek tömege 500 kg/1 m-től 200 kg/3,5 m. Példa: A 450 kg tömegű és 2 m hosszú kapuszárnyat jelölő B érték a megengedett tartományon kívül esik, ezért nem megfelelő. Válasszon erősebb hajtóművet. A 200 kg tömegű és 3 m hosszú kapuszárnyat jelölő A érték megfelelő. Telepíthető. |
A NICE Wingo WG3524 hajtómű élettartama
Az alábbi táblázatban adja össze a kapuszárny tömegéhez és hosszához tartozó terhelési indexeket, majd adja hozzá az egyéb tényezők indexeit is, ha fennállnak. Ezután a grafikonról leolvashatja a hajtómű élettartamát, ciklusszámban kifejezve.
Példa: A kapunyílásom 6 m széles (2 × 1,5 m-es kapuszárny), és az egyik kapuszárny szerkezete a betéttel együtt legfeljebb 200 kg tömegű. A kapuszárny hosszának indexe körülbelül 20, ehhez hozzáadom a kapu tömegének 10-es indexét, valamint a biztonság kedvéért az alacsonyabb hőmérséklet 10-es indexét, mert nálunk keményebbek a telek, így az összesített index 40 lesz. A grafikonról leolvasható, hogy a hajtómű élettartama körülbelül 60 000 ciklus. Napi 10 működtetéssel ez körülbelül 16 éves élettartamot jelent.
| A teljes automatizálási rendszer jellemzői | Index | Élettartam-grafikon |
|---|---|---|
|
Egy kapuszárny tömege |
Az ajánlott maximális összesített index legfeljebb 60%. (Azaz 50 000 ciklus, ami normál, napi 10 ciklusos működés mellett 13 évnek felel meg) |
|
| 100 kg-ig | 0 | |
| 100–200 kg | 10 | |
| 200–300 kg | 20 | |
| 300–400 kg | 30 | |
| Kapuszárny hossza | ||
| 1–2 m | 0 | |
| 2–3 m | 10 | |
| 3–3,5 m | 20 | |
|
Egyéb tényezők (ha előfordulásuk valószínűsége meghaladja a 10%-ot) |
||
| 40 °C feletti vagy 0 °C alatti környezeti hőmérséklet, illetve 80% feletti páratartalom | 20 | |
| Tömör kapuszárny-betét | 15 | |
| Szeles terület | 15 | |
A NICE Wingo WG3524 hajtómű telepítése
Jellemző (választható) hajtómű-bekötési helyzet tartozékokkal:
Tartozékok listája
|
A NICE Wingo WG3524 meghajtó kábelezése
| 1. Vegye le a meghajtó burkolatát | 2. Vezesse át és csatlakoztassa a tápkábelt |
|---|---|
 |
 |
I. A hátsó rögzítőkonzol felszerelése
 |
 |
| Befelé nyitás rajza | Kifelé nyitás rajza |

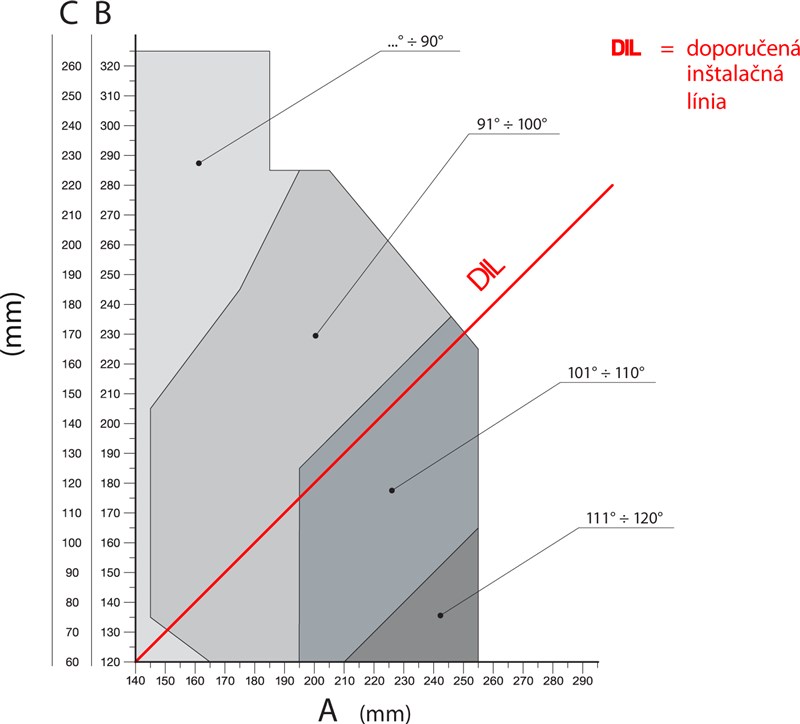

A hátsó konzol helyzetét a következő segítségével számítsa ki: diagram, amelyről leolvashatók a méretek A és B és a maximális nyitási szög. Figyelem, az értékek A és B hasonlóak (ideális esetben azonosak) legyenek, hogy a meghajtó egyenletes, lineáris mozgást végezhessen.
 |
 |
| Számítási diagram | Példa az értékek leolvasására a diagramról |
A rögzítőkonzol teljes méretei.
A számítás menete:
- Mérje meg a távolságot C a rajzról
- A diagramon húzzon egy vízszintes vonalat, amely metszi a lemért értéket C
- A vonal és a DIL (Ajánlott Telepítési Vonal) metszéspontjából meghatározhatja a maximális nyitási szöget
- Ha a meghatározott maximális nyitási szög nem megfelelő, módosítani kell az értéket: A és szükség esetén még a B, hogy hasonlóak (ideális esetben azonosak) legyenek.
Mielőtt a konzolt az oszlophoz vagy a falhoz rögzíti, a kívánt hosszra kell rövidíteni, amely megfelel a következő méreteknek: A és B majd a szerelőlapra kell hegeszteni.
 |
 |
| 1. Vágja le a konzolt a kívánt hosszra | 2. Hegessze a lerövidített konzolt a szerelőlapra |
A mellékelt csomagban egy 150 mm hosszú konzol található. Ha különleges helyzetekben hosszabb konzolra van szüksége, vagy a kaput kifelé szeretné nyitni, javasoljuk, hogy rendeljen hozzá NICE PLA6 hosszabbított konzolt.
|
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny merev részére esik-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán látható.
Eltérés: F=30mm. |
 |
Ha minden megfelelő, csavarokkal, tiplikkel és alátétekkel rögzítse a hátsó konzolt az oszlophoz vagy a falhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra a következő értékeknek megfelelő távolságra kell felszerelni: D és E, amelyeket a táblázatból (a D érték állandó, mégpedig 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
A csomag hegeszthető konzolt tartalmaz. Ha csavarozható konzolra van szüksége, javasoljuk az alternatív változat megrendelését. NICE PLA8 csavarozható konzol.
- Számítsa ki a(z) táblázatból az értéket E
- Számítsa ki a magasságot a(z) ábra alapján a konzolok magasságai (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyhoz (ha hegeszti a konzolt, egyelőre csak ponthegesztéssel rögzítse).
III. A kapumozgató hátsó konzolra szerelése
 |
|
IV. A kapumozgató első konzolra szerelése
 |
|
V. A mozgás mechanikus végállásának beállítása
Ha a nyitás során a kapumozgató a belső mechanikus végállásnak ütközik, nincs szükség külső talajütközők használatára. A beállítás menete:
 |
|
NICE Wingo kapumozgató – fotógaléria
|
Felszerelési példa |
Felszerelési példa |
Felszerelési példa |
|
Felszerelési példa |
Felszerelési példa |
Felszerelési példa |
|
Felszerelési példa
|
Kioldott kapumozgató |
Burkolat nélküli kapumozgató |
|
Hátulnézet alulról |
A csigaorsó és a belső mechanikus végállás bemutatása |
Elölnézet alulról |
|
Hátulnézet csatlakoztatott kábellel |
A NICE Wingo WG3524 meghajtás kézi kioldása
Áramkimaradás esetén nem tudja a kaput a távirányítóval. Ezért a meghajtás kioldókulccsal kioldható és a kapu kézzel mozgatható:
| 1. Tolja félre a kioldózár fedelét | 2. Illessze be a kioldókulcsot, és fordítsa el az óramutató járásával megegyező irányba | 3. Húzza ki a kioldókart, ezután a kapu kézzel mozgatható |
|---|---|---|
 |
 |
 |
A NICE Wingo WG3524 meghajtás műszaki adatai
| Modell | NICE Wingo WG3524 |
|---|---|
| Típusleírás | Elektromechanikus hajtóműves motor tolókapuk automatikus működtetéséhez, magánhasználatra. |
| Erő | 1500N |
| Névleges erő | 500N |
| Sebesség | 0,016 m/s |
| Névleges sebesség | 0,012 m/s |
| Egymást követő ciklusok maximális száma | 40 ciklus/óra |
| A forgó mozgás hossza | 470 mm |
| Élettartam | 125 000-től 80 000 ciklusig, attól függően hogy mekkora a kapuszárny tömege és hossza, valamint hogyan van beállítva a meghajtás |
| Tápfeszültség | 24Vdc |
| Teljesítményfelvétel [Terhelés] |
85W [3,5A] |
| Névleges teljesítményfelvétel [Névleges terhelés] |
50W [2A] |
| Szigetelési osztály | A |
| Üzemi hőmérséklet | -20°C és +50°C között |
| Védettségi osztály | IP44 |
| Méretek | 98×920×95 (sz×mé×ma) |
| Tömeg | 6kg |
