NICE Moonclever MC424L – vezérlőegység a Wingo család 24 V-os szárnyaskapu-meghajtásaihoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
91 100,53 Ft áfával
| Tömeg |
|---|
| 1,50 kg |
A(z) NICE Moonclever MC424L – vezérlőegység a Wingo család 24 V-os szárnyaskapu-meghajtásaihoz termék leírása
Vezérlőközpont-csere
A NICE MC424L vezérlőközpont gyártása megszűnt, ezért rendelés esetén az újabb változatot küldjük el Önnek. NICE MC424LR10.
NICE Moonclever MC424L egy automatizálási vezérlőközpont egyszárnyú, vagy kétszárnyú kapukhoz. A hajtások amelyekkel kompatibilis, tápfeszültségének 24 V DC-nek kell lennie.
Kizárólag a tételesen felsorolt szárnyaskapu-hajtásokkal:
MC424L vezérlőközpont tartalmazza az MCA2 vezérlőegységet, amely egy szabványosított műanyag dobozban található Moonclever. SM típusú csatlakozót tartalmaz SM csatlakoztatásához rádiójel-vevő (SMXI, OXI,...) a távirányítók (Flor, Era Flor, Era One, Era Inti,...).
A 24 V-os technológiának köszönhetően 24 V a NICE Solemyo napelemes rendszerrel is használható, így olyan helyeken is biztosítja a tápellátást, ahol nincs hozzáférés elektromos hálózathoz. Lehetőség van továbbá arra is, hogy a vezérlőegységet a NICE PS124 tartalék akkumulátorróltápláljuk, amely áramkimaradás esetén még néhány órán keresztül lehetővé teszi a szárnyaskapu néhányszori nyitását és zárását. Készenléti üzemmódban a vezérlőegység a csatlakoztatott rádiójel-vevővel mindössze 2 W-ot fogyaszt ( PS124 akkumulátorrólvagy Solemyo napelemes rendszerről történő tápellátás esetén a fogyasztás mindössze 0,1 W).
Diagnosztika a diagnosztikai LED segítségével.
A kapuszárny hosszának automatikus felmérése után a vezérlés beállítja a nyitás és zárás gyorsítási és lassítási szakaszait; ezenfelül beállítható a erő, sebesség, gyalogos nyitás stb. lásd: a hajtás vezérlőegységének programozása. A kapuszárny mozgása során folyamatosan észlelt akadályok biztosítják a motorok biztonságos működését.
NICE Moonclever MC424L vezérlőközpont alkalmas a szlovákiai éghajlati viszonyokhoz, és megfelel az összes európai biztonsági szabványnak.
A NICE Moonclever MC424L vezérlőközponttal kompatibilis tartozékok
Javasoljuk, hogy a vezérlőközponthoz vásárolja meg a kompatibilis opcionális tartozékokat:
| Mi | Miért | Típus |
|---|---|---|
| Villogó | A villogó fényjelzéssel jelzi a kapu mozgását – rossz beláthatóságú kijáróknál különösen hasznos. Beépített antennával is rendelkezik, amely növeli a távirányító hatótávolságát. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocellák | Záráskor érzékelik az akadályokat, és megállítják a kapu mozgását, így a kapu nem ütközik autónak vagy személynek. | |
| Adó |
A kapu távirányításához. |
- FloR (Flo2R-s, Flo4R-s) |
| Vevő | A kapu távirányításához szükséges. | - OXI - SMXI |
| Antenna | A távirányító hatótávolságának növeléséhez. | - a jelzőfénybe integrált ML24T - csak ABFKIT antenna, vagy ABF |
| Billentyűzet | Ha otthon felejtené a távirányítót, vagy sok jármű, illetve személy jár Önhöz, és nem szeretne mindenkinek távirányítót adni vagy külön kinyitni a kaput. | - MOTXR |
NICE Moonclever MC424L vezérlőegység kézikönyve
A NICE Moonclever MC424L vezérlőegység kézikönyve innen tölthető le:
NICE Moonclever MC424L vezérlőegység kézikönyve
A NICE Moonclever MC424L vezérlőegység felszerelése

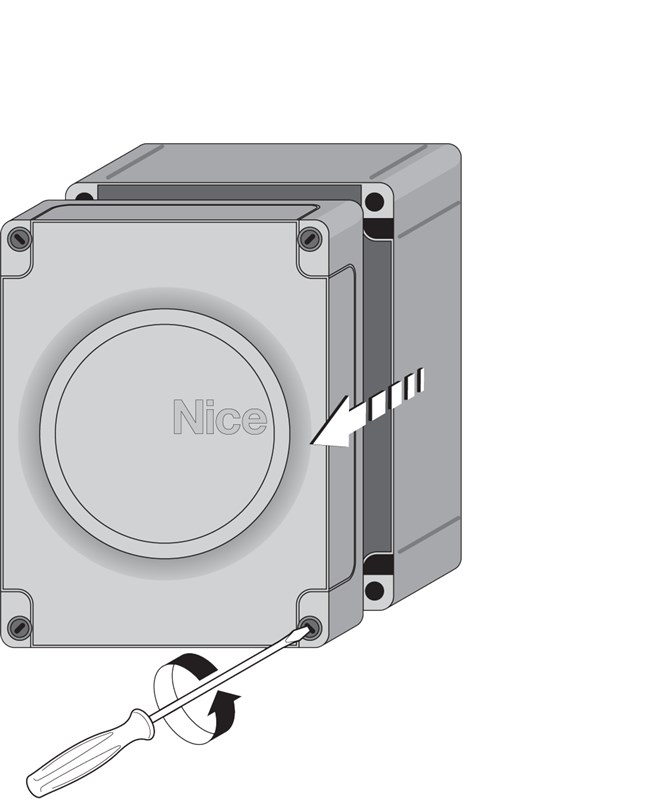

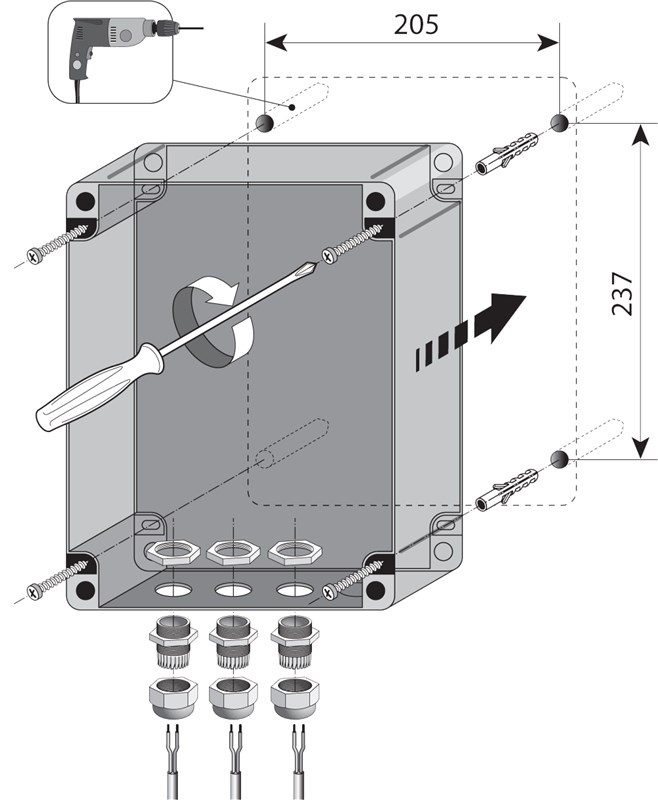

A vezérlőegység felszerelése szabványos szerelődobozba Moonclever négy csavarral történő rögzítéssel történik:
 |
 |
| 1. Csavarja ki a burkolat műanyag csavarjait. | 2. Rögzítse a vezérlőegység dobozát négy tiplihez. |
|---|

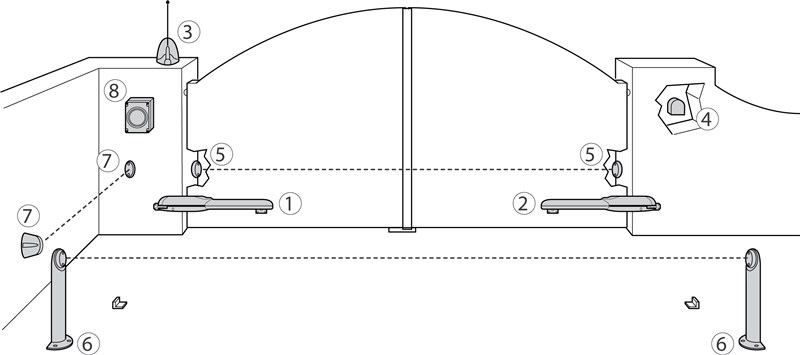

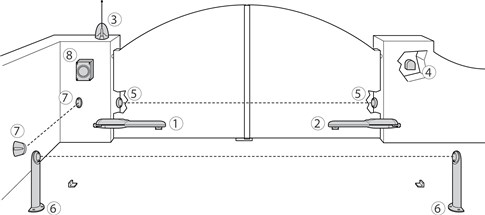

Egy tipikus (opcionális) meghajtás-vezérlőegység és tartozékai bekötése a következőképpen néz ki:
Tartozékok listája
|
|
Megjegyzés a fotocellákhoz:
| 5. | FOTO | A fotocellák nyitás közben nem lépnek működésbe; a kapu zárásakor megszakításuk az ellenkező irányú, nyitó mozgást indítja el. |
|---|---|---|
| 6. | FOTO1 | A fotocellák nyitáskor és záráskor is megállítják a kapu mozgását. |
| 7. | FOTO2 | A fotocellák zárás közben nem lépnek működésbe; a kapu nyitásakor megszakításuk az ellenkező irányú, záró mozgást indítja el. |
A NICE Moonclever MC424L vezérlőegység bekötése
Ne felejtse el a bekötés, lecsatlakoztatás és az átkötések módosítása előtt meghajtás mind a hálózati, mind a kiegészítő készülékek tápellátását megszakítani a kismegszakítónál, a tápegység biztosítékának eltávolításával, vagy a tartalék akkumulátor lecsatlakoztatásával. Várja meg, amíg az összes LED kialszik.
...a hálózatra
A meghajtás alapvető működéséhez elegendő csatlakoztatni a meghajtás vezérlőegységéhez a hálózati tápellátást.

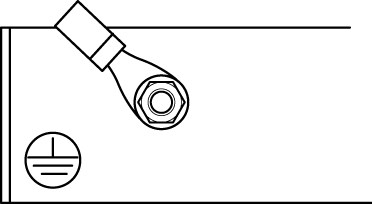

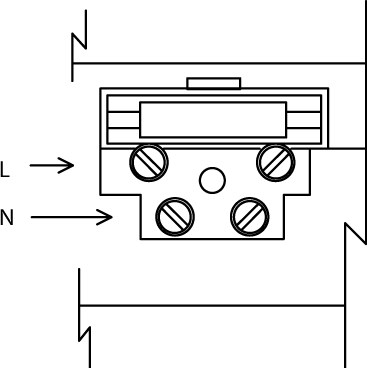

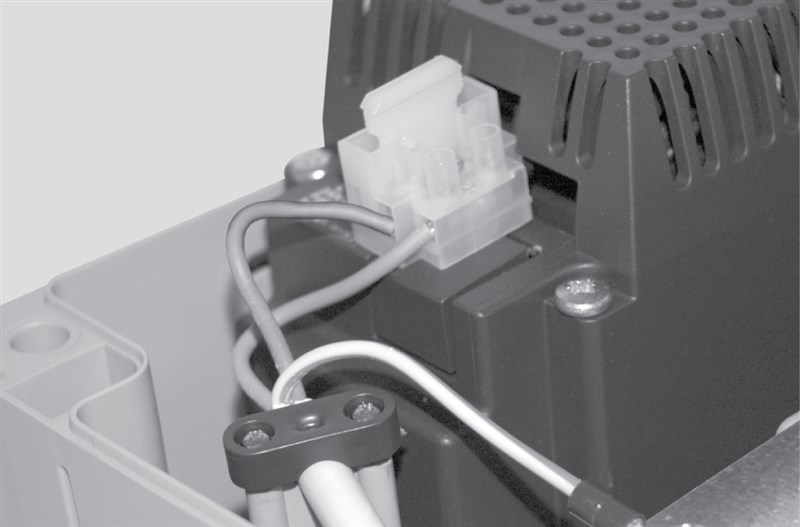

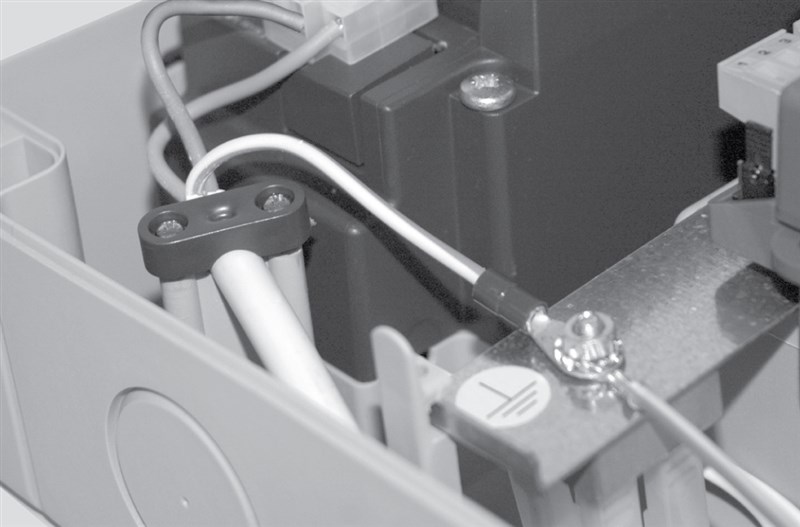

| A fázis (L) és a nulla (N) bekötése. | A földelés (I) bekötése. |
|---|---|
|
|
|
|
felülnézet |
felülnézet |
...kiegészítő eszközök

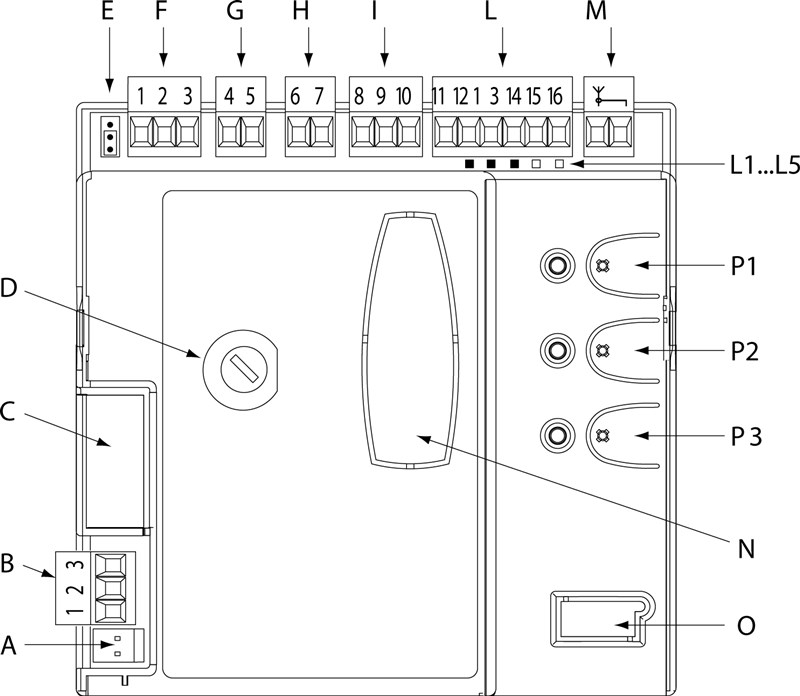

A vezérlőegységhez a következő kiegészítő eszközök csatlakoztathatók:
| A. | Tápcsatlakozó 24 V-os |
|---|---|
| B. | Az elsődleges motor elsődleges M1 csatlakoztatása |
| C. | Csatlakozó a NICE PS124 tartalék akkumulátor, vagy a NICE Solemyo napelemes rendszer csatlakoztatására. |
| D. | Biztosíték a vezérlőegységhez, F 500 mA típusú |
| E. | Állítható átkötés az elsődleges elsődleges (elsőként nyíló) kapuszárny meghatározására |
| F. | A másodlagos motor másodlagos M2 csatlakoztatása (ha nincs csatlakoztatva, a vezérlőegység automatikusan egyszárnyú kapuként érzékeli a kaput) egyszárnyú) |
| G. | Kimenet a jelzőfényhez |
| H. | Kimenet kapuállapot-jelzőhöz, vagy elektromos zárhoz (a beállítástól függően a programozásban)) |
| I. | 24 V egyenáramú tápellátás a tartozékokhoz, Készenléti üzemmód és FOTOTEST |
| L. | Csatlakoztatott eszközök, fotocellák, nyomógombok stb. bemenetei |
| L1...L5. | Programozó LED-ek |
| M. | Antenna bemenete (pl. ABF, ABFKIT, vagy beépített antenna az ML24T jelzőfényben) |
| N. | Csatlakozó NICE SM a rádióvevő (pl. SMXI, OXI) |
| O | Csatlakozó diagnosztikához és programozáshoz (professzionális használatra) |
| P1,P2,P3 | Programozógombok és LED-ek |
Szokásos kapcsolási rajzok:
A vezérlőegység sorkapcsainak bekötése három fő módon történhet:
| Készenléti üzemmóddal | Készenléti üzemmód nélkül | |
|---|---|---|
| FOTOTEST nélkül | FOTOTEST-tel | |
 |
 |
 |
| Az utolsó működtetést követő egy perc elteltével a vezérlőegység energiatakarékos üzemmódba lép, és kikapcsolja az összes bemenetet és kimenetet. Az aktivált készenléti üzemmódot az OK LED jelzi (P1 LED), amely a szokásosnál lassabban villog (négy másodpercenként egyszer), a szokásos ütem helyett (másodpercenként egyszer). A készenléti üzemmód használata kötelező a NICE Solemyo napelemes rendszerrel való bekötésnél, valamint a NICE PS124 tartalék akkumulátor. | Bekötés készenléti üzemmód és FOTOTEST nélkül. A berendezés energiafogyasztása normál, és a kapumozgatás akkor is elindul, ha valamelyik biztonsági fotocella meghibásodik. | A FOTOTEST a működtetés megkezdése előtt ellenőrzi a FOTO, FOTO1 és FOTO2 fotocellák megfelelő működését (azaz mindegyik fotocella külön kap tápellátást). Ha valamelyik fotocella nem működik megfelelően, a kapumozgatás nem indul el. Ha valamelyik fotocellát nem használják, a kapcsot össze kell kötni a(z) 8-as bemenettel (közös bemenet). |
Bekötés készenléti üzemmóddal az alapértelmezett, használata csak a FOTOTEST-tel. A készenléti üzemmód vagy a FOTOTEST használható, de egyszerre egyik sem, vagy mindkettő is kikapcsolható.
Az egyes kapcsok bekötése
NICE MCA2 vezérlőpanel vezérlőegység NICE Moonclever MC424L a következő bemeneteket és kimeneteket kínálja a kiegészítő eszközök csatlakoztatásához:
| Bemenet | Funkció | Leírás | Kábeltípus |
|---|---|---|---|
| L-N-I | Tápellátás | Fő tápvezeték. | 3×1,5mm2 |
| 1-3 | M1 motor | Tápellátás elsődleges M1 motoré. | 3×1,5mm2 |
| 1-3 | M2 motor | Tápellátás másodlagos M2 motoré (ha nincs csatlakoztatva, a vezérlőegység automatikusan egyszárnyúként értékeli a kaput egyszárnyúként). | 3×1,5mm2 |
| 4-5 | Villogólámpa | Kimenet egy egy figyelmeztető villogólámpához NICE LUCY24 (vagy NICE ML24T) egy 24V 25W izzóval. | 2×1mm2 |
| 6-7 | S.C.A. kapuállapot-jelző, vagy elektromos zár |
Csatlakoztatás a nyitott kapu S.C.A. jelzőjéhez 24 Vdc, legfeljebb 5W vagy elektromos zár 12Vac, legfeljebb 25VA. |
S.C.A.: 2×0,5mm2 Elektromos zár: 2×1mm2 |
| 8 |
+24 Vdc (plusz +) |
Két, egymást kizáró felhasználási mód: Ha sem a készenléti üzemmód, sem a FOTOTESZT nincs használatban, akkor ez a bemenet nem használatos; helyette a következő számú bemenetet kell használni: 11. |
1×0,5mm2 |
| 9 | 0 Vdc (mínusz -) |
0 Vdc tápellátás (mínusz) a tartozékok számára | 1×0,5mm2 |
| 10 |
24 Vdc (plusz +) |
Tartozékok tápellátására használható (24 Vdc, legfeljebb 200mA), készenléti üzemmód nélkül. Készenléti üzemmód használata esetén ez a bemenet nem használatos; helyette a következő számú bemenetet kell használni: 8. +24 Vdc tápellátás legfeljebb 100mA-rel a vevő (RX) fotocellák számára FOTOTESZT használata esetén; FOTOTESZT nélkül az összes fotocella erről kap tápellátást. |
1×0,5mm2 |
| 11 | Közös bemenet | Közös bemenet a tartozékok számára (+24 Vdc), készenléti üzemmód használata nélkül alkalmazandó. | 1×0,5mm2 |
| 12 | STOP |
A kapu mozgását leállító eszközök bemenete. A következő eszközök csatlakoztathatók:
|
1×0,5mm2 |
| 13 | FOTO | Biztonsági eszközök bemenete, például fotocellák, biztonsági kontaktlécek. A működés közbeni megszakítás az ellenkező irányú mozgást vagy a kapuszárny megállását okozza. Ide alaphelyzetben zárt eszközök csatlakoztathatók. | 1×0,5mm2 |
| 14 | FOTO1 | Biztonsági eszközök bemenete, például fotocellák, biztonsági kontaktlécek. A működés közbeni megszakítás az ellenkező irányú mozgást vagy a kapuszárny megállását okozza. Ide alaphelyzetben zárt eszközök csatlakoztathatók. | 1×0,5mm2 |
| 15 | Léptető vezérlés | A kapu mozgását léptető eszközök bemenete (lásd A kapu mozgásának léptetése). Alaphelyzetben nyitott (NO) eszközök csatlakoztathatók. | 1×0,5mm2 |
| 16 | AUX | Segédbemenet. | 1×0,5mm2 |
| 17-18 | Antenna | a rádióvevő antennabemenete. Az antenna általában be van építve a figyelmeztető jelzőfénybe, például a NICE ML24T, vagy különálló külső antenna is használható NICE ABFKIT. | Árnyékolt koaxiális kábel: RG58 |
Kulcsos kapcsoló bekötése
Vezérlőegység NICE Moonclever MC424L kompatibilis az összes kulcsos kapcsolóval a kínálatunkban. A bekötés legalább kétféle szabványos módon végezhető el:
| STOP és léptető funkció | Léptető funkció és segédbemenet |
|---|---|
 |
 |
| A kulcs balra fordítása azonnal megállítja a kapu mozgását. A jobbra fordítás lépteti a kapu mozgását. Megjegyzés: ha aktiválni szeretné a Készenléti üzemmódot, az ALT csatlakozót a sz. 8 kapocs helyett a sz. 11. |
A balra fordítás végrehajtja a beprogramozott parancsot a segédbemenethez (az egyik kapuszárny részleges nyitása, mindkét kapuszárny részleges nyitása, nyitás, zárás, végrehajtás FOTO2). A jobbra fordítás lépteti a kapu mozgását. |
A STOP-bemenet bekötése
A NICE Moonclever MC424L vezérlőegység kétféle módon programozható a STOP-bemenet felismerésére:
- Alaphelyzetben zárt érintkezők (NC) – olyan eszközök, amelyek működéskor megszakítják az érintkezést, és ezzel a kapu megállítására utasítják a vezérlőegységet
- 8,2 kΩ-os állandó ellenállású eszközök (pl. biztonsági élvédelem) – a vezérlőegység folyamatosan ellenőrzi az ellenállást, és ha annak értéke eltér a szabványos értéktől, leállítja a kapu mozgását. Ezzel a módszerrel az alaphelyzetben zárt (NC), az alaphelyzetben nyitott (NO) érintkezők és a 8,2 kΩ-os állandó ellenállású eszközök (pl. biztonsági élvédelem) az alábbi táblázat szerint kombinálhatók:
|
|
Az első eszköz típusa | |||
| NO | NC | 8,2 kΩ | ||
|---|---|---|---|---|
| Típus második eszköz |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2 kΩ | |
|
 |
|
Az S.C.A. kimenet bekötése – nyitott kapu jelzőfénye vagy elektromos zár
Ehhez a bemenethez kétféle működés programozható:
| 1. Nyitott kapu jelzőfénye | 2. Elektromos zár |
|---|---|
 |
 |
| A S.C.A. bemenetre csatlakoztatott izzó a kapu nyitásakor lassan, zárásakor gyorsan villog. Nyitott kapunál az izzó világít, zárt kapunál nem világít. A működés beállítható.. | Minden nyitás alkalmával három másodpercre az elektromos zárnak nyitójelet küld. |
A vezérlőegység biztosítékai
Feltöltés alatt.
A meghajtás fotocellái
Feltöltés alatt.

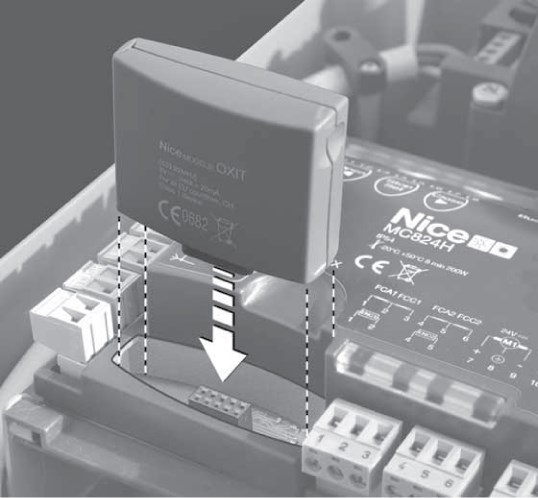

Rádióvevő meghajtásokhoz
 |
A NICE Moonclever MC424L vezérlőegység a következővel együtt kerül szállításra: NICE MCA2 vezérlőegységgel, amely SM csatlakozót biztosít a külső rádióvevő csatlakoztatásához (pl. NICE OXI, NICE SMXI). Ez a vevő elengedhetetlen a a távirányítókrólérkező parancsok vételéhez, vagyis a tolókapu távoli vezérlésének szükséges feltétele távirányítóval. |
A vezérlőegység beüzemelése
A vezérlőközpont elektromos hálózatra csatlakoztatása után, néhány másodpercig gyorsan fel kell villannia az összes LED-nek, majd a következő állapotnak kell létrejönnie:
- Feszültség kb. 30 Vdc (használata esetén tartalék akkumulátornak 24 Vdc) a 9-10 bemeneteken.
- P1 LED másodpercenként felvillan. Ha a bemeneteken változás történt, a LED gyorsan, egymás után kétszer villan fel.
- A normál esetben zárt (NC) érintkezők LED-jei világítanak, a normál esetben nyitott érintkezők LED-jei pedig nem világítanak; lásd az ábrát:
A LED-ek a következő táblázat szerint világítanak:
Bemenet Bemenet típusa LED állapota STOP STOP NC L1 világít 8,2k? állandó ellenállás L1 világít FOTO NC L2 világít FOTO1 NC L3 világít Léptetés NO L4 nemvilágít AUX NO – I. részleges nyitás L5 nemvilágít NO – II. részleges nyitás L5 nemvilágít NO – Nyitás L5 nemvilágít NO – Zárás L5 nemvilágít NC – FOTO2 aktív L5 világít - Az egyes LED-eknek a hozzájuk csatlakoztatott eszközök állapotának változása szerint kell fel- és kialudniuk
- A P2 gomb megnyomásakor mindkét motornak rövid nyitómozgást kell végeznie, először az elsődleges szárny mozdul meg. A műveletet a P2 gomb ismételt megnyomásával szakítsa meg. Ha a szárnyak nem kezdenek nyílni, hanem állva maradnak vagy záródni kezdenek, fel kell cserélni a motorok polaritását. Ha először a másodlagos szárny mozdul meg, állítsa be az átkötést az ábra szerint:
Elsődleges szárny, M2 motor Elsődleges szárny, M1 motor
A kapuszárny mozgásának felmérése
A kapu megfelelő működéséhez (különösen a gyorsítási és lassítási szakasz, valamint a részleges nyitás kiszámításához) a vezérlőegységnek önállóan meg kell határoznia a kapuszárnyak nyitási ívének hosszát. A művelet során a hajtások a kapuszárnyakat egyik végállástól a másikig mozgatják, és meghatározzák a kapu nyitási útjának hosszát.
Megjegyzés: Ha már elvégezte a kapuszárny mozgásának felmérését, az újabb felmérés előtt törölni kell a vezérlőegység memóriáját.
A kapuszárny mozgásának felmérése előtt ellenőrizze, hogy a következő bemenetekhez csatlakoztatott eszközök: STOP, FOTO és FOTO1 rendben vannak-e, és megfelelően vannak-e bekötve. Ha a felmérés során bármelyik eszköz működésbe lép, a folyamatot meg kell ismételni. A kapuszárnyak lehetőleg körülbelül félig legyenek nyitva. Ehhez oldja ki a hajtásokat, kézzel mozgassa a szárnyakat félig nyitott helyzetbe, majd reteszelje vissza őket. A motor reteszelése után mindig mozdítsa meg kézzel kissé a szárnyat, hogy a motor a helyére kapcsolódjon. Alapvetően azonban mindegy, hogy a szárnyak milyen helyzetben vannak a felmérés előtt.
A kapuszárny mozgásának felmérése automatikusan, a következő lépések szerint történik:
- Nyomja meg a P2 gombot
- Mindkét szárny kissé kinyílik
- A másodlagos (alsó) szárny bezáródik
- Az elsődleges (felső) szárny bezáródik
- Az elsődleges (felső) szárny kinyílik
- A másodlagos motor beprogramozott késleltetési idejének letelte után a másodlagos (alsó) szárny nyílni kezd. Ha a késleltetés nem megfelelő, nyomja meg a P2 gombot, és állítsa be a kívánt késleltetést.
- A vezérlőegység meghatározza a kapu teljes nyitásához szükséges mozgási utat (vagyis a mechanikus ütközők eléréséig tartó utat).
- Mindkét szárny teljesen bezáródik. A szárnyak eltérő időpontban kezdenek záródni, hogy záráskor ne súrolják egymást.
- A vezérlőegység elmenti a mért értékeket, és a folyamat KÉSZ.
A fent felsorolt összes fázisnak egymás után, az Ön beavatkozása nélkül kell lezajlania. Ha valamelyik fázis nem megfelelően zajlik, állítsa le a P1 gomb megnyomásával, és szükség esetén módosítsa a beállításokat majd ismételje meg a folyamatot.
A hajtás vezérlőegységének programozása
A MC424L vezérlőegységen több funkció is programozható, akár egy funkció be- vagy kikapcsolásával I. szintű programozással, akár egy előre beállított paraméter II. szintű programozással történő beállításával.
A programozás elsőre kissé körülményesnek és nehezen érthetőnek tűnhet, de a két alapelv megértése után egy kis odafigyeléssel gyorsan eligazodik a menüben.
Alapvetően azt kell megérteni, hogy a programozás három gombbal (P1, P2 és P3 gomb) és a hozzájuk tartozó LED-ekkel (P1, P2 és P3 LED), valamint az L1, L2, L3, L4 és L5 jelző LED-ekkel történik.
Az egyes gombok funkciói és a LED-ek jelzései attól függnek, hogy melyik programozási szinten van.
MCA2 vezérlőegység három gombot tartalmaz a hajtás vezérléséhez és programozásához:
 |
Gomb |
|---|---|
| P1 | |
| P2 | |
| P3 |
A vezérlőegység programozható 1 közvetlen funkcióra és 10 be- és kikapcsolható funkcióra valamint 5 beállítható funkcióra (ezek közül az AUX segédbemeneten további 5 be- és kikapcsolható funkció érhető el):
Közvetlen funkció
Egyetlen közvetlen funkció van, mégpedig a kapu mozgási sebessége, amely normál üzemben (azaz nem programozás közben) a P3 gomb megnyomásával váltható:
| Funkció | Bekapcsolva (a P3 LED világít) | Kikapcsolva (a P3 LED nem világít) |
|---|---|---|
| Mozgási sebesség | gyors sebesség (alapértelmezett) | lassú sebesség |
Be- és kikapcsolható funkciók
10 be- és kikapcsolható funkció van, ezek beállítása az I. szintű programozásban történik. (az alapértelmezett értékek félkövérrel vannak kiemelve):
| Funkció | Bekapcsolva (a LED világít) | Kikapcsolva (a LED nem világít) |
|---|---|---|
| Automatikus zárás | A beállított szünetidő letelte után a kapu automatikusan elkezd bezáródni. | A kapu csak parancs kiadására mozdul meg távirányítóval, kulcsos kapcsolóval, nyomógombbal stb. |
| Társasházi üzemmód | Akkor hasznos, ha a hajtást többen vezérlik, és a parancsaik ütközhetnek: például az egyik felhasználó nyitást indít, a másik is nyitni akar, de mivel a kapu már nyílik, ezért elkezd bezáródni stb. Ezért az első nyitási parancs után a kapu kinyílásáig minden további parancs figyelmen kívül marad. | A kapu vezérlése léptető üzemmódban: Nyitás > Megállítás > Zárás > Megállítás > Nyitás |
| Elővillogás | A villogólámpa 3 másodpercig villog, és csak ezután indul el a kapu. | A kapu azonnal elindul, a villogólámpa pedig vele egyidejűleg kezd villogni. |
| Zárás a fotocellák megszakítása után | Csak akkor van értelme, ha be van állítva az automatikus zárás. A történő áthaladás után (vagyis a fotocellák megszakadnak, majd ismét zárnak) a kapu már 4 másodperc elteltével elkezd bezáródni, például a jármű kihajtása után. | A kapu csak a beállított szünetidő letelte után kezd bezáródni.. |
| A másodlagos kapuszárny késleltetése | Beállítható, hogy a másodlagos kapuszárny késleltetve induljon-e el. Akkor hasznos, ha mozgás közben az egyik szárny hozzáérhet a másikhoz. Elektromos zár elektromos zár. A késleltetés beállítható százalékos értékként a II. szintű programozásban. | Mindkét kapuszárny egyszerre indul el. |
| Készenléti üzemmód/Fototeszt |
Kimenetet aktivál a számú sorkapcson: 8Bekapcsolva: készenléti üzemmód, vagy bekapcsolva a fototeszt. Egyszerre csak egy funkció lehet aktív; a használandó funkciót a megfelelő kapcsolási rajz alapján állíthatja be. |
Kikapcsolja a kimenetet a számú sorkapcson: 8Kikapcsolva: készenléti üzemmód és kikapcsolva a fototeszt. |
| Nyitott kapu jelzője/Elektromos zár | A kimenet a 6–7. sorkapcson az üzemeltetésére szolgál;ez azt jelenti, hogy a kapu nyitásakor az első három másodpercben ez a zár kiold. | A kimenet a 6–7. sorkapcson a nyitott kapu jelzőjének. A villogás módja az I. szintű programozásban állítható be. A nyitott kapu jelzője villogási ütemének fokozatos változtatása |
| Ellenállásos STOP-bemenet | A közös bemenet és a STOP-bemenet közötti áthidaló ellenállása állandó, 8,2k? értékűre áll be (+25% –25%), például biztonsági érzékelőlécekhez. További információ: STOP-bemenet. | A STOP-bemenetre alaphelyzetben zárt (NC) eszközök csatlakoztathatók, amelyek az áramkör megszakadásakor azonnal megállítják a kapu mozgását. |
| Nehéz kapu | A hajtás a kaput nehéznek érzékeli, vagyis a vezérlőegység ennek megfelelően módosítja a mozgás gyorsítását és lassítását. | A vezérlőegység könnyűként kezeli a kaput. |
| A nyitott kapu jelzője villogási ütemének fokozatos változtatása | A S.C.A. bemenetre csatlakoztatott izzó kapunyitás közben szabálytalan ütemben villog: minél közelebb van a kapu a nyitott állapothoz, annál gyorsabban, a zárt állapothoz közeledve pedig annál lassabban villog. | Az izzó, amely a S.C.A. bemenet A kapu nyitásakor lassan, zárásakor gyorsan villog. Nyitott kapunál az izzó világít, zárt kapunál nem világít. |
Beállítható funkciók
5 beállítható funkció van (az alapértelmezett értékeket félkövér betű jelöli):
| L1 világít | L2 világít | L3 világít | L4 világít | L5 világít | egyik sem világít |
|---|---|---|---|---|---|
| Szünet időtartama – Beállítja, hogy a kapu a nyitás után mennyi idő elteltével záródjon be. Csak akkor van jelentősége, ha az automatikus zárás aktív. | |||||
| 5 másodperc | 10 másodperc | 20 másodperc | 40 másodperc | 80 másodperc | – |
| AUX kiegészítő bemenet – További 5 funkciót kapcsol be vagy ki. | |||||
| Részleges nyitás I – csak az első kapuszárnyat nyitja ki teljesen | Részleges nyitás II – mindkét kapuszárnyat félig nyitja ki | Csak nyitás – a parancsokat a Nyitás > Megállítás > Nyitás sorrendben lépteti | Csak zárás – a parancsokat a Zárás > Megállítás > Zárás sorrendben lépteti | FOTO2 fotocellák – aktiválja a FOTO2 fotocellák funkcióját FOTO2 | AUX bemenet (sorkapocs száma: 16) nincs használatban |
| A motor leállítása zárás után – A zárási végállás elérésekor a motor még egy kicsit tovább nyomja a kaput, hogy teljesen bezárja. Ezzel a funkcióval beállítható a visszafutás időtartama, így a motor zárt állapotban nem nyomja tovább a kapuszárnyakat. | |||||
| nincs leállítás | 0,3 másodperc | 0,7 másodperc | 1,3 másodperc | 2 másodperc | – |
| Motorerő – A motorok érzékenyek a súrlódásra, a szélre és az elektromos hálózat ingadozásaira. Ezért ilyen fokozott hatások esetén akadályt észlelhetnek akkor is, ha nincs ott semmi. Nagyobb erő beállításával csökkenthető ez a kockázat. | |||||
| Alacsony erő | Kisebb erő | Közepes erő | Nagyobb erő | Nagy erő | Legnagyobb erő |
| A második kapuszárny késleltetése – Százalékos késleltetést állít be a második kapuszárnyhoz. A százalékos érték a kapuszárny által megtett normál úthossz alapján számítódik. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
I. szintű programozás
A programozás feltétele, hogy a vezérlőegység normál üzemmódban legyen. Ezt ellenőrizze úgy, hogy a P1 LED lassan villog és a P3 LED nem világít.
Az I. szintű programozásba ezután úgy léphet be, hogy lenyomva tartja a P1+P2 gombokat a 3 másodpercig, amíg az összes LED villogni nem kezd. A P1 LED abbahagyja a villogást, és folyamatosan világít. Gratulálunk, belépett az I. szintű programozásba. a „I. képernyőre". A „II. képernyőrea megnyomásával léphet át: P3 gomb és ugyanígy vissza az „I. képernyőre". Az, hogy melyik „képernyőnvan, a P3LED állapotáról állapítható meg (lásd a táblázatot).
| I. képernyő | ||||
|---|---|---|---|---|
| P1 LED világít, P3 LED nem világít | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatikus zárás | Társasház | Elővillogás | Zárás a fotocellák megszakítása után | A második kapuszárny késleltetése |
| II. képernyő | ||||
| P1 LED világít, P3 LED is világít | ||||
| L1 | L2 | L3 | L4 | L5 |
| Készenléti üzemmód/Fototeszt | Nyitott kapu jelzője/Elektromos zár | Ellenállásos STOP bemenet | Nehéz kapu | A nyitott kapu jelzőfény villogási fokozatainak beállítása |
A P1 gomb megnyomásával lépkedhet a LED-ek között jobbra. Az ötödik LED-hez érve L5újrakezdi az első LED-től: L1, azaz mintha végiglépkedne a választási lehetőségeken. Az éppen világító LED villogni kezd. Ha a villogás rövid, a funkció nem aktív, ha a villogás hosszabb a funkció aktív. A rövid és a hosszabb villogás között a P2 gomb egyszeri megnyomásával.
Miután minden értéket a kívánt villogásra állított (és ezzel aktiválta, illetve deaktiválta a funkciót), a P1+P2 gombok nyomva tartásával 3 másodpercig elmenti a programozást, és visszatér normál üzemmódba.
Ha mindennel elégedett, és nem szeretne semmit módosítani, vagy a II. szintű programozásbóltér vissza, vagy egyszerűen be szeretné fejezni a programozást mentés nélkül, csak nyomja meg és tartsa nyomva a P1 gombot 3 másodpercig.
Ezután beléphet a II. szintű programozásba. a P2 gomb nyomva tartásával 3 másodpercig. Előtte azonban ki kell választania a funkciót, amelynek a paraméterét módosítani szeretné.
II. szintű programozás.
Feltétel, hogy a vezérlőegység I. szintű programozásban legyen. a(z) „I. képernyőn”, amit úgy ellenőrizhet, hogy a P1 LED világít és a P3 LED nem világít..
Válassza ki a módosítani kívánt funkciót:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Szünet hossza | AUX segédbemenet | Motor kikapcsolása zárás után | Motorerő | A második szárny késleltetése |
Álljon a kívánt LED-re a P1 gomb ismételt, egyszeri megnyomásával, hasonlóan az I. szintű programozáshoz.. A II. szintű programozásba ezután a P2 gomb nyomva tartásával 3 másodpercig léphet be. A P1 LED kialszik, és gyorsan villogni kezd. Hurrá, már a II. szintű programozásban van..
A P2 gomb ismételt, egyszeri megnyomásával állítsa be a kívánt paraméterértéket, majd nyomja meg egyszer a P1 gombot az I. szintű programozásba való visszatéréshez..
A mentéshez még tartsa nyomva a P1+P2 gombokat 3 másodpercig (az I. szintű programozásban).).
A mentés nélküli kilépéshez tartsa nyomva 3 másodpercig csak a P1 gombot..
Ugye, nem is olyan bonyolult? A lényeg, hogy bár továbbra is 5 LED-et és 3 gombot lát, a LED-ek jelzése alapján P1 és P2 tudja, hogy éppen hol tart. Segítségül szolgálhat az alábbi táblázat az előforduló állapotokról:
| P1 LED | ||||
|---|---|---|---|---|
| Világít | Villog | Gyorsan villog | ||
| LED P3 |
Nem világít | I. szintű programozás. "I. képernyő" |
Normál üzemmód |
II. szintű programozás. |
| Világít |
I. szintű programozás. |
- | - | |
A jobb áttekinthetőség kedvéért itt van a programozás teljes folyamatábrája (kattintson a teljes méretű kép megnyitásához):
Ha nem boldogul, nyugodtan forduljon műszaki ügyfélszolgálatunkhoz a NICE meghajtásokkal kapcsolatban.
További külső eszközök csatlakoztatása a meghajtáshoz
|
Ha további, külső tápellátást igénylő eszközöket szeretne csatlakoztatni a meghajtáshoz (pl. jelzőfényeket, kulcsos kapcsoló, kártyaolvasók, stb.), az eszközt az oldalt látható információk szerint csatlakoztassa. A rendelkezésre álló feszültség 30 Vdc -30%-tól +50%-ig terjed (a tartalék akkumulátor 24Vdc) használatakor, a maximális áramerősség 200mA. |
||||||||||||
A vezérlőközpont speciális funkciói
Memória törlése
- Válassza le a vezérlőközpontot az elektromos hálózatról (vagy húzza ki az F1 tápbiztosítékot ), majd várja meg, amíg az összes LED kialszik.
- A vezérlőegységen nyomja meg a P1 és P2 gombot és tartsa lenyomva őket (a vezérlőegységnek továbbra is áramellátás nélkül kell lennie)
- A P1 és P2 gombok lenyomva tartása közben csatlakoztassa a vezérlőegységet az elektromos hálózathoz (vagy helyezze vissza a tápbiztosítékot)
- Pontosan a 3 másodperc elteltével engedje fel a gombokat (vagyis a harmadik másodpercben)
- Ha a törlési folyamat sikeres volt, az összes LED egy másodpercre kialszik. Ha ez nem történik meg, és a LED-ek tovább villognak, akkor a törlési folyamatot az elejétől meg kell ismételni.
A memória sikeres törlésének ellenőrzéséhez válassza le a vezérlőközpontot az elektromos hálózatról (vagy húzza ki az F1 tápbiztosítékot), és várja meg, amíg az összes LED kialszik. A hálózathoz való újbóli csatlakoztatás után teljes törlés esetén az összes LED-nek körülbelül hat másodpercig villognia kell. Ha a LED-ek csak három másodpercig villogtak, akkor valószínűleg a törlés nem sikerült és meg kell ismételni.
Meghajtással kapcsolatos hibaelhárítás
Ha valami nem világos, vagy bármilyen más problémája van, bátran forduljon műszaki támogatásunkhoz a NICE meghajtásokkal kapcsolatban.
A probléma jellegétől függően
A szerelés során (vagy a meghajtás meghibásodása esetén) az alábbi problémák valamelyikével találkozhat:
|
Probléma |
Lehetséges megoldás |
|---|---|
|
Egyik LED sem világít |
Ellenőrizze, hogy a vezérlőegység kap-e tápellátást. Ezt úgy ellenőrizheti, hogy megméri a feszültséget a 9–10-es bemeneteken a sorkapcson, ahol az érték kb. 30Vdc, akkumulátoros táplálás esetén pedig 24Vdc. Próbálja meg ellenőrizni mindkét biztosítékot és szükség esetén cserélje ki őket azonos jellemzőjű új biztosítékokra. |
|
A P1 LED szabályosan villog, de az L1–L5 LED-ek állapota nem felel meg a csatlakoztatott eszközöknek |
Rövid időre válassza le a vezérlőközpontot az elektromos hálózatról (vagy húzza ki az F1 tápbiztosítékot), és várja meg, amíg az összes LED kialszik; előfordulhat, hogy a programozási fázisban ragadt. Ezután ellenőrizze az eszközök összes csatlakozását a 11–16-os bemeneteken. Akár mindet le is választhatja, majd kizárásos alapon újra csatlakoztathatja őket. |
|
A P1 LED 4 másodpercenként felvillan |
A vezérlőegység készenléti üzemmódban van |
|
A kapuszárny mozgásának betanítása nem indul el |
A kapuszárny mozgásának betanítása csak akkor indul el, ha még nem végezte el, vagy ha a memória törölve lett. Ha a kapu mozgását helytelenül tanította be, először törölnie kell a memóriát. |
|
A kapuszárny mozgásának betanítása még soha nem volt elvégezve, de mégsem indul el, vagy szokatlanul működik |
Először ellenőrizze, hogy minden csatlakoztatott és biztonsági eszköz megfelelően működik-e. Győződjön meg arról, hogy a kapuszárny mozgásának betanítása közben egyik eszköz sem aktiválódik. A betanítás előtt a bemenetek LED-jeinek megfelelően kell világítaniuk a P1 LED-nek pedig másodpercenként egyszer kell villognia. |
|
A kapuszárny mozgásának betanítása sikeresen lezajlott, de a manőver nem indul el |
Ellenőrizze, hogy a biztonsági eszközök LED-jei FOTO, FOTO1 és esetleg a FOTO2 (ha csatlakoztatva vannak), valamint az alábbi eszközök LED-jei léptető és az AUX kiegészítő bemenet világítanak a mozgásparancs kiadásakor. Ha a FOTOTEST funkció aktív, de a fénysorompók nem működnek megfelelően, a diagnosztikai LED négyszer felvillan. |
|
A kapu mozog, de menet közben megáll, majd az ellenkező irányba indul el |
I. A fénysorompók aktiválódnak. Több lehetőség is van:
Ellenőrizze a fénysorompók bekötését és a hozzájuk tartozó LED-eket. II. A másik lehetőség, hogy a kapu túl nehéz a meghajtás számára, vagy a széllökések akadályozzák a mozgását. Ilyenkor a meghajtás megnövekedett áramfelvételt érzékel, és akadályként értékeli a helyzetet (a kapu mozgása akár kézzel is megállítható). A diagnosztikai LED egyszer villan fel, ha az M1 motor érzékelt akadályt, kétszer pedig akkor, ha az M2 motor. Két megoldás lehetséges: 1. A nehéz kapu beállítása aktívként: Első fokozat (P1 LED világít): második rész (P3 LED világít)
Aktiválás L4 LED Nehéz kapuk
Második fokozat
A paraméterben Amperometrikus érzékenység (motorerő) állítsa be Minden LED kialudt: 6. fokozat (max. amperometria)
|
Diagnosztika a P2 LED-del
Előkészületben.
NICE PS124 tartalékakkumulátor beszerelése a NICE MC424L vezérlőegységbe
NICE PS124 tartalékakkumulátor nem része az alapcsomagnak a meghajtásnak, de külön megrendelhető. Áramkimaradás esetén használható, ilyenkor a kapumeghajtás erről kapja az áramot. Az akkumulátor folyamatosan töltődik az elektromos hálózatról.
| 1. Hajtsa ki a vezérlőegység rögzítőreteszét 2. Emelje meg a vezérlőegység tartóját |
3. Hajtsa fel a vezérlőegységet 4. Csúsztassa az akkumulátort a vezérlőegység alá 5. Hajtsa vissza a vezérlőegység rögzítőreteszét |
6. Pattintsa ki a csatlakozó műanyag fedelét |
|---|---|---|
 |
 |
 |
A NICE Moonclever MC424L vezérlőközpont műszaki jellemzői
| Modell | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Típusleírás | Elektromos vezérlőközpont szárnyas kapuk automatikus működtetéséhez. A csomag tartalma NICE MCA2 vezérlőegységgel, de rádióvevő. | ||||||||||||||||
| Tápfeszültség | 230 V (+10% -10%) 50/60 Hz | ||||||||||||||||
|
Teljesítményfelvétel |
170 W | ||||||||||||||||
| Tartalék tápegység | külön megvásárolható és beszerelhető NICE PS124 tartalékakkumulátor | ||||||||||||||||
| Jelzőfény-kimenet | egy darabhoz jelzőfény 24 V DC, max. 25 W-os izzóhoz (pl. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Kimeneti jelző (S.C.A.) | - egy darab 24 V DC, max. 5 W-os izzóhoz (kimeneti feszültség +50% -30%); kis relét is vezérelhet - vagy egy darab 12 V AC, max. 25 W-os elektromos zár |
||||||||||||||||
| FOTOTEST-kimenet | 24 V DC, max. 100 mA | ||||||||||||||||
| Tartozékkimenet | 24 V DC, max. 200 mA | ||||||||||||||||
| STOP-bemenet | alaphelyzetben zárt érintkezőhöz és 8,2 kΩ állandó ellenállású eszközökhöz | ||||||||||||||||
| Rádióvevő | vevő nélkül, „SM” csatlakozó a vevőkhöz NICE SMXI, NICE OXI stb. | ||||||||||||||||
| Anten nabemenet | 50 Ω RG-58 koaxiális kábelhez (vagy hasonlóhoz) | ||||||||||||||||
| Működési idő | automatikus meghatározás | ||||||||||||||||
| Szünet időtartama | 5, 10, 20, 40 vagy 80 másodpercre állítható | ||||||||||||||||
| A motor leállítása zárás után | 0; 0,3; 0,7; 1,3 vagy 2 másodpercre állítható | ||||||||||||||||
| A szárny késleltetése nyitáskor | a működési idő 5, 10, 20, 30 vagy 40%-ára állítható | ||||||||||||||||
| A szárny késleltetése záráskor | automatikus meghatározás | ||||||||||||||||
| M1 motor kimenete | Wingo típusú motorokhoz WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| M2 motor kimenete | Wingo típusú motorokhoz WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maximális kábelhossz |
|
||||||||||||||||
| Üzemi hőmérséklet | -20°C és +50°C között | ||||||||||||||||
| Használat sós, savas és potenciálisan robbanásveszélyes környezetben | nem | ||||||||||||||||
| Védettségi osztály | IP54 | ||||||||||||||||
| Méretek | 232×310×122 (sz×mé×ma) | ||||||||||||||||
| Tömeg | 4,1kg |
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
