NICE BF – hagyományos bekötésű fotocellák (1 pár)
TOP| A termék elérhetősége: | lecserélve | A terméket már nem gyártják, de szerencsére egy újabb modell váltotta fel. |
|---|
A(z) NICE BF – hagyományos bekötésű fotocellák (1 pár) termék leírása
Elérhető helyettesítő termék!
A NICE BF hagyományos bekötésű fotocellákat újabb modell váltotta fel NICE EPM.
Kültéri NICE BF biztonsági fotocellák a kapunyílás szélességének két oldalára, egymással szemben, vagy bármely olyan helyre szerelik fel, ahol fennáll a kapu akadálynak ütközésének veszélye. Infravörös fénysugarat bocsátanak ki, amelynek megszakításakor jelet küldenek a kapunak, hogy állítsa le a működését.
Két szinkronizált alkatrészből állnak: TX adóból és RX vevőből.

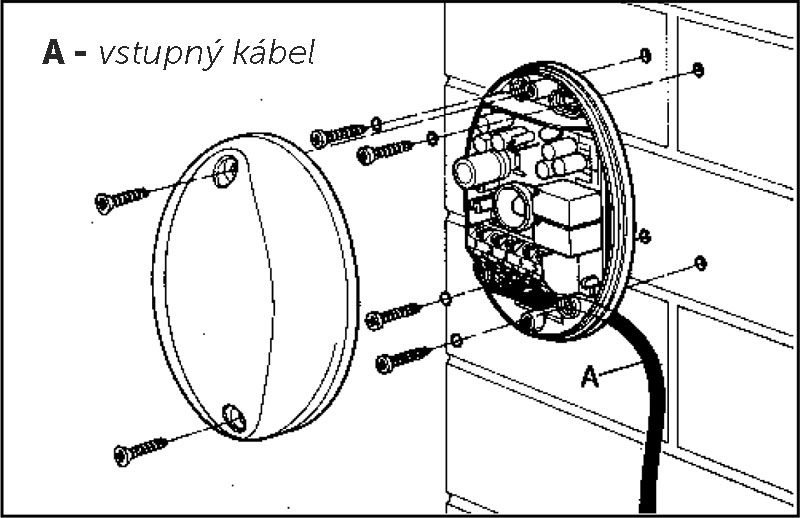

Falra, kerítésre, oszlopra vagy bármilyen felületre (felületszerelés) kell felszerelni, egymással szemben, azonos magasságban. Pontos központosításuk nem szükséges; az igazítást az RX vevő LED-je segítségével könnyen ellenőrizheti. A fotocellák háza rendkívül tartós, nagy ellenálló képességű polikarbonátból készült. Ellenáll a napsugárzás okozta zavaroknak és az ütődéseknek.
Ha a fotocellák burkolata megsérül, vásárolhat csereburkolat-párt.
A fotocellák hatótávolsága NICE BF
A környező tárgyakról visszaverődő jelek okozta problémák elkerülése érdekében kétféle infravörössugár-hatótávolság közül választhat:
- 15 m (alapértelmezett)

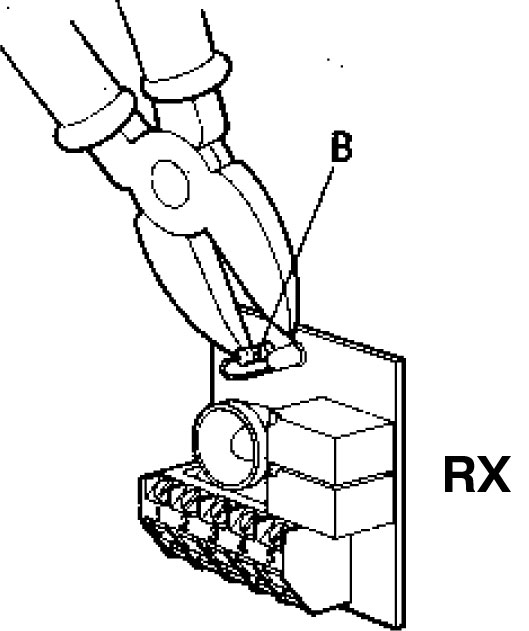

- 30 m (az RX vevőn meg kell szakítani a „B” áthidalást), lásd:
Megjegyzés: kedvezőtlen időjárási körülmények (köd, eső, por stb.) esetén a fotocellák hatótávolsága 50%-kal csökkenhet.
Két pár fotocella szinkronizált bekötése NICE BF

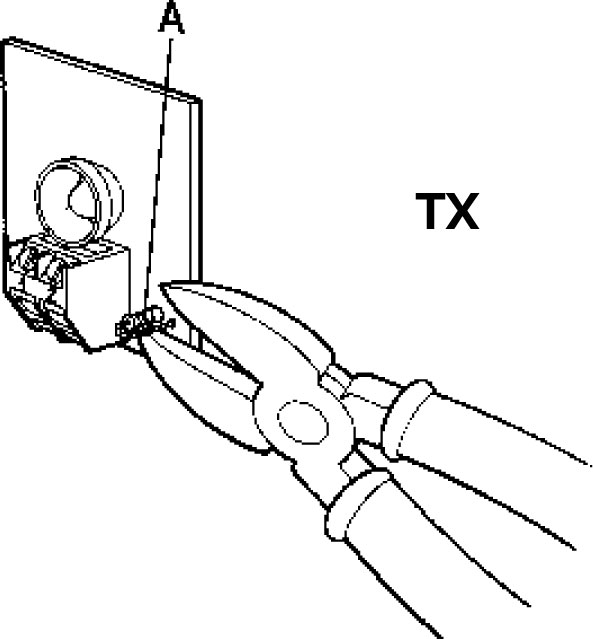

A NICE BF fotocellák lehetővé teszik két fotocellapár egymáshoz nagyon közel történő elhelyezését interferencia nélkül. Ehhez a bekötéshez szakítsa meg az „A” áthidalást a TX adón, lásd:
Ezután folytassa a tápellátás típusának megfelelően:

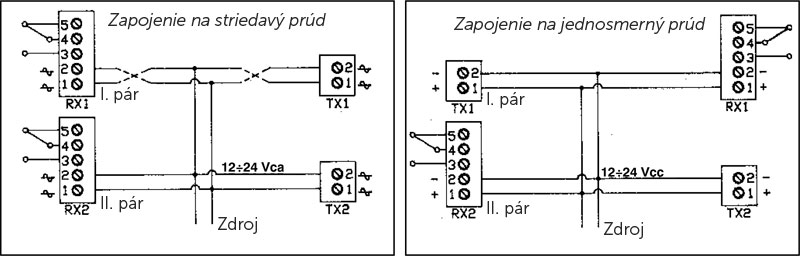

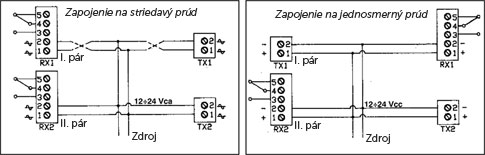

| Bekötés váltóáramra | Bekötés egyenáramra |
|---|---|
|
Mindkét párt váltóáramra kösse be, az első és a második pár polaritását felcserélve. |
Egyenáramú bekötés esetén minden párnál fordítva csatlakoztassa az RX vevőket és a TX adókat. |
A FOTOCELLÁK BEKÖTÉSÉNEK MŰKÖDÉSELLENŐRZÉSE NICE BF
1. A működés ellenőrzéséhez többször szakítsa meg a felszerelt NICE BF fotocellák infravörös sugarát, és ellenőrizze, hogy a relé kattan-e, valamint felvillan-e az RX vevő LED-je:
A LED világít: a fotocellák nincsenek egy vonalban; igazítsa őket közös tengelybe
A LED nem világít: a fotocellák megfelelően vannak beállítva
2. Helyezze fel a fedelet, és ellenőrizze, hogy a fotocellák a tompító szűrő felragasztása után is működnek-e.
3. Távolítsa el a tompító szűrőt
A fotocellák műszaki adatai NICE BF
| Hatótávolság: |
|
|---|---|
| Tápellátás: | 12–24 DC/AC |
| Hullámhossz: | 880 Nm |
| Az infravörös sugár frekvenciája: | 540 Hz |
| Bemeneti áram: |
|
| Üzemi hőmérséklet: | -20°C és 70°C között |
| Relékimenet: | 1A max 24V |
| Méretek | 54×84×27 mm (sz×mé×ma) |
Fotocellák bekötése NICE BF a meghajtáshoz NICE Road 400

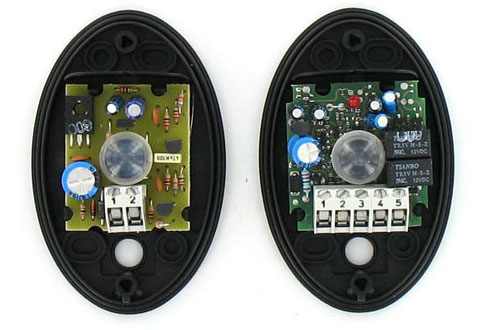

A fotocellák belseje NICE BF a kapumozgatóhoz
