A(z) NICE MOF – Moon fotocellák – hagyományos bekötésű fotocellák (1 pár) termék leírása
Figyelem: a NICE Moon MOF fotocellákat már nem gyártják, ezért nem kaphatók. Helyettesítőként választhatja a NICE BF, a NICE Era Photocell EPS vagy a NICE Era Photocell EPM fotocellákat.
A fotocellákhoz pótburkolatok is vásárolhatók: NICE-ND-PRB-MOFB
Kültéri biztonsági fotocellák NICE MOF (Műszaki adatok) a kapu áthaladási szélességében egymással szemben, vagy bármely olyan szakaszon kell felszerelni, ahol fennáll annak a veszélye, hogy a kapu akadálynak ütközik. Infravörös sugarat bocsátanak ki az optikai tengely mentén; annak megszakításakor jelet küldenek a kapunak, hogy állítsa le a mozgását. Olyan berendezéssel használhatók, amely támogatja a hagyományos bekötési rendszert (azaz 12–24 V-os tápellátást, valamint NC- vagy NO-áramkört).
Két, egymással szinkronizált egységből állnak: TX adó és RX vevő.
A NICE MOF fotocellák felszerelése

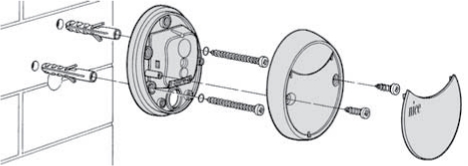

1. A fotocellákat falra, pillérre vagy bármilyen más felületre (felületre szerelve), azonos magasságban, egymással szemben kell felszerelni. A könnyű beállítás érdekében gondoskodni kell arról, hogy a szerelési felület sík legyen:

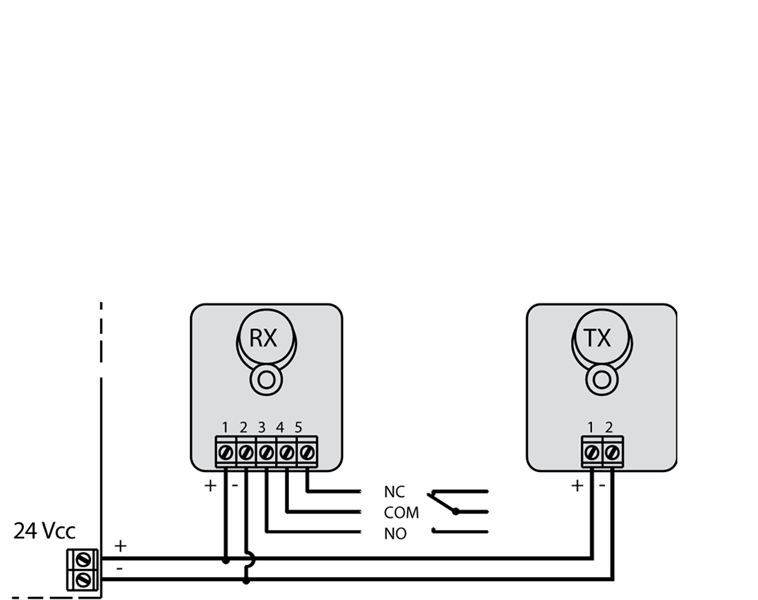

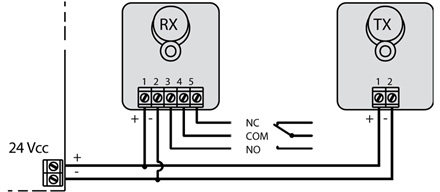

2. Ezután kösse be a fotocellákat a meghajtóhoz vagy a vezérlőegységhez mellékelt kapcsolási rajz szerint (lásd a NICE Road 400 kapcsolási rajzát – vezérlőegység RBA4). Az általános bekötési rajz a következő:

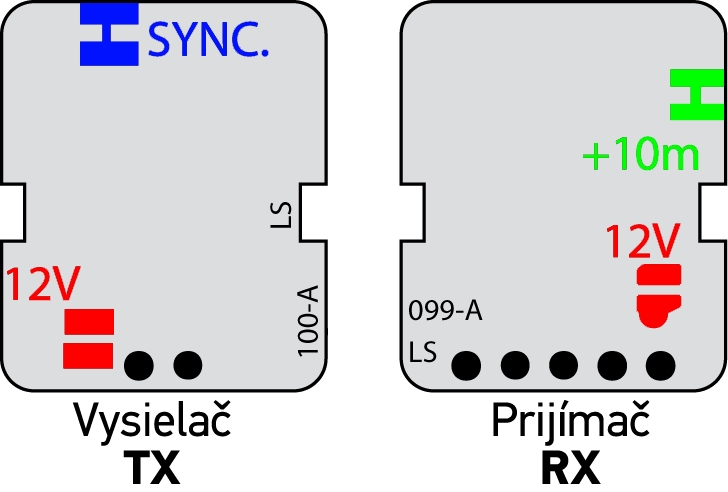

3. A fotocellák alapértelmezés szerint 24 V-os tápellátásra vannak beállítva. Ha 12 V-os tápellátásra van szükség, forrassza össze egy csepp ónnal a nyomtatott áramköri lap hátoldalán a TX adón és az RX vevőn található, „12V” jelölésű érintkezőket.
4. Ha a TX adó és az RX vevő közötti távolság meghaladja a 10 m-t, szakítsa meg a nyomtatott áramköri lap hátoldalán az RX vevőn található, „+10m” jelölésű áthidalást.
5. Ha a kívánt nyitási szögnek ±5°-nál kisebbnek kell lennie, szerelje fel az RX vevőre a mellékelt szűkítő kúpot az alábbi útmutató szerint:
| Pattintsa le a fotocella burkolatát | Vegye ki az elektronikát |
|---|---|
 |
 |
| Pattintsa ki a nyomtatott áramköri lapot | Helyezze fel a szűkítő kúpot |
 |
 |
6. A bekötés helyességének ellenőrzéséhez tekintse meg a Működés ellenőrzése és hibaelhárítás, fejezetet, vagy olvassa tovább a több fotocellapár bekötéséről szóló tudnivalókért:
Két fotocellapár bekötése NICE MOF

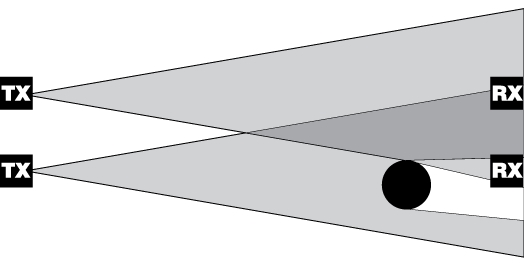

A fotocellákat a kapu vagy a kapuk körüli helyzetnek megfelelően helyezze el. Két fotocellapár felszerelésekor interferencia léphet fel az első pár TX adója és a második pár RX vevője között, lásd az ábrát:
A közel egymáshoz elhelyezett két pár közötti interferencia elkerülése érdekében váltakozó áramú tápellátás szükséges, és az ábra szerint meg kell szakítani mindkét TX adó SYNC áthidalását:

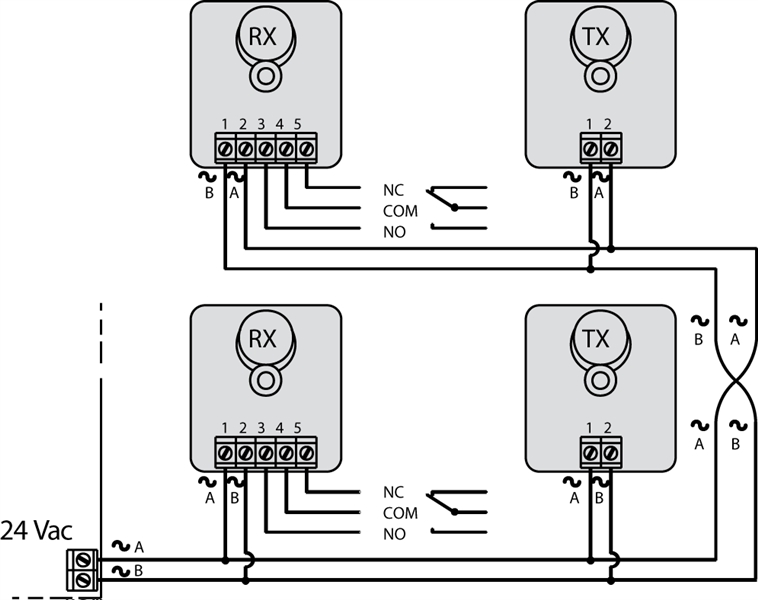

Ezenkívül a második fotocellapárt fordított polaritással kell bekötni, lásd az ábrát:
A NICE MOF fotocellák működésének ellenőrzése és a bekötési hibák elhárítása
 |
A fotocellák felszerelése után ellenőrizze az RX vevő LED-jének működését. A LED villogása alapján a következő helyzetek fordulhatnak elő: |
| „L” LED | Állapot | Teendő |
|---|---|---|
| Nem világít | Minden rendben | Nincs teendő. |
| Lassú villogás | Az RX vevő gyenge jelet fogad | Állítsa be a fotocellák egymáshoz igazítását. |
| Gyors villogás | Az RX vevő nem fogad jelet | Ellenőrizze, hogy nincs-e akadály a TX adó és az RX vevő közötti optikai tengelyen. Ellenőrizze a TX adó és az RX vevő központosítását. |
| Világít | Akadály észlelése | Távolítsa el az akadályt |
A NICE MOF fotocellák műszaki adatai
| Terméktípus | Automata szárnyas és tolókapukhoz, valamint garázskapukhoz való érzékelő, amely egy adóból áll TX és egy vevőből RX. |
|---|---|
| Technológia | Közvetlen TX–RX optikai kapcsolat modulált infravörös sugárral. |
| Tápellátás/kimenet |
|
| Áramfelvétel |
Egy pár: 55 mA, amely a következőkből tevődik össze:
|
| Érzékelési képesség | Az 50 mm-nél nagyobb, átlátszatlan tárgyak észlelése, amelyek a TX adó és az RX vevő közötti optikai tengelyen 1,6 m/s-nál kisebb sebességgel haladnak át. |
| A TX adó sugárzási szöge | 20° ±25% |
| Az RX vevő vételi szöge |
|
| Normál hatótávolság | 15 m (kedvezőtlen időjárási körülmények között 50%-kal csökkenhet) |
| Maximális hatótávolság | 30 m „+10m” áthidalás megszakításával |
| Relékimenet | Legfeljebb 500 mA és 48 V |
| Használható savas, sós vagy fokozott robbanásveszélyű környezetben | Nem |
| Szerelés | Függőleges, falra szerelhető |
| Védettségi fokozat | IP55 |
| Üzemi hőmérséklet | -20°C és 60°C között |
| Méretek | 69x78x25mm |
| Tömeg | 50g |

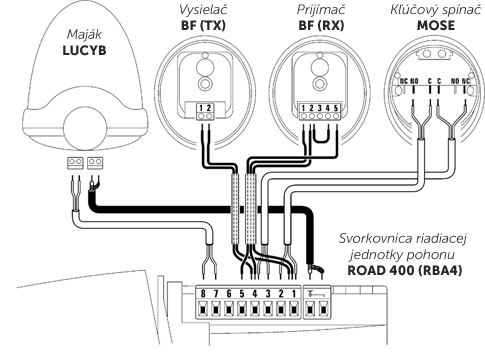

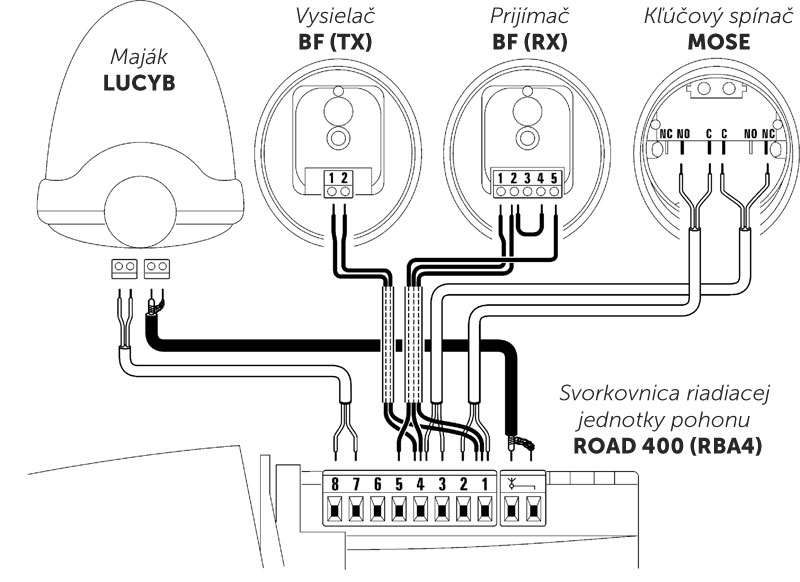

Fotocellák bekötése NICE MOF meghajtással NICE Road 400

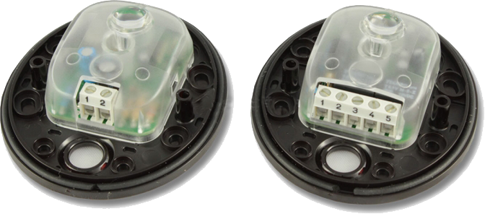

A fotocellák belseje NICE MOF kapumeghajtásokhoz
