NICE Toona TO4005 – önálló 230 V-os motor legfeljebb 3 m-es kapuszárnyhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
113 488,09 Ft áfával
| Tömeg |
|---|
| 10 kg |
A(z) NICE Toona TO4005 – önálló 230 V-os motor legfeljebb 3 m-es kapuszárnyhoz termék leírása
NICE Toona 4 TO4005 önálló 230 V AC motor egy kapuszárnyhoz. A NICE grafikonja szerint 3 m-es szárnyhossznál legfeljebb körülbelül 300 kg; a 500 kg-os tömeg legfeljebb körülbelül 1,8 m-es szárnyhossznál érvényes.. A meghajtás nem visszahajtható; 7 µF-os kondenzátorral és nyitási végállás-mikrokapcsolóval rendelkezik. A vezérlőegység és a tartozékok csak a kiválasztott szett részei.
Ha 24 V DC-s, enkóderes motort keres, tekintse meg a TO4024. A motor feszültségét a kompatibilis vezérlőegységgel együtt válassza ki.
| Gyors navigáció ezen az oldalon | ||
|---|---|---|
| Választás és korlátok | Élettartam | Szettválaszték |
| A csomag tartalma | Tartozékok | Kézikönyv |
| Felszerelés | Kábelezés | Tartozékok bekötése |
| Műszaki adatok | Karbantartás | Kioldás |
Kompatibilis tartozékok a NICE Toona 4 TO4005 kapumeghajtáshoz
A felsorolt tartozékokat a tényleges vezérlőegység sorkapcsai és kimenetei szerint használja. A jelenleg kapható TO4005 szettek tartalma: MC800; a korábbi összeállításokban más vezérlőpanel is lehet. A konkrét bekötést szerelés előtt ellenőrizze.
A kapumeghajtáshoz az alábbi kompatibilis, opcionális tartozékok megvásárlását is javasoljuk:
| Mi | Miért | Típus |
|---|---|---|
Vezérlőegység |
A kapumeghajtás vezérlőelektronikája. |
|
| Jelzi a kapu mozgását. Csak az a modell rendelkezik antennával, amelynél ez kifejezetten fel van tüntetve; a lámpa kiválasztása a használt vezérlőegység kimenetétől függ. | ELAC – antennás villogó lámpa MC800-as szettekhez. 230 V-os tápellátás esetén MC800/MCA5R30 FLASH kimenete 230 V AC hálózati feszültséget biztosít, legfeljebb 21 W teljesítménnyel, önállóan villogó lámpához. Más villogó lámpa esetén ellenőrizze a feszültséget, a teljesítményfelvételt, a saját villogást és a bekötést; a motor feszültsége önmagában nem elegendő a választáshoz. | |
Figyelik az adó és a vevő közötti területet. A fénysugár megszakításakor jelet küldenek a vezérlőegységnek; a reakció a bekötéstől és a beállítástól függ. Felszerelés után ellenőrizze a teljes kapu biztonságos működését. Az MC800 egységen a BlueBUS- és a kontaktusos fotocellákat külön bemenetekre kell csatlakoztatni. | ||
Kontaktusos fotocellák | A megfelelő kontaktussal rendelkező relés fotocellákat a tényleges vezérlőegység megfelelő bemenetére csatlakoztassa. | |
| A konkrét szett vevőegysége és a kívánt kódolás alapján válasszon. | Vevőegység OXIBD a megfelelően kódolt távirányítókkal használható MYGO4 és FLO2RE. A kétirányú vezérléshez az alábbiak együtt alkotnak egy párt: ON3EBD + OXIBD. Nagy hatótávolsághoz használja a külön erre szolgáló párt: ON3ELR + OXILR. Az egyes rendszerek adóit ne cserélje fel tetszőlegesen. | |
| A vevőegységnek és az adónak azonos kódolást kell használnia; a kínált szettek tartalmát az összeállításokat bemutató táblázat ismerteti. |
|
|
|
A távirányító hatótávolságának növeléséhez. |
||
|
Ha elfelejtené a távirányítót, vagy sok jármű vagy személy jár Önhöz, és nem szeretne mindenkinek távirányítót adni, illetve külön-külön kaput nyitni. |
||
|
A kapu kulccsal történő működtetéséhez; a kapcsoló a vezérlőegységhez tetszőleges helyen, vezetékkel csatlakoztatható. |
||
|
A hajtás működtetése a kártya vagy kulcstartó olvasóhoz érintésével. |
|
|
| A zár zárt helyzetben tartja a kapuszárnyat. A vezérlőegységnek nyitás előtt ki kell oldania a zárat; a kapu és az adott vezérlőegység alapján ellenőrizze a megfelelő típust és feszültséget. |
|
A TO4005 hajtás kiválasztása
A kapuszárny hossz- és súlykorlátai
A NICE Toona 4-hez tartozó grafikon körülbelül 500 kg-ot engedélyez legfeljebb 1,8 m hosszú kapuszárny esetén és 300 kg-ot 3 m-es hossz esetén. A két érték között a megengedett tömeg a hossz növekedésével csökken. Vegye figyelembe a kapuszárny könnyű mozgását, a tömör kitöltést és a szélterhelést is.
Becsült élettartam
Az élettartam becslése a terhelési indexalapján történik, nem pedig a ciklusszámra vonatkozó garancia. Adja össze a táblázat megfelelő értékeit, majd az eredményt olvassa le az eredeti NICE-grafikonról.
| A Toona 4-re gyakorolt hatás | Index |
|---|---|
A kapuszárny tömege legfeljebb 200 kg | 0 % |
A kapuszárny tömege 200 kg felett, legfeljebb 300 kg | 10 % |
A kapuszárny tömege 300 kg felett, legfeljebb 400 kg | 20 % |
A kapuszárny tömege 400 kg felett, legfeljebb 500 kg | 30 % |
A kapuszárny hossza 2–3 m | 20 % |
40 °C feletti vagy 0 °C alatti hőmérséklet, illetve 80 % feletti páratartalom | 20 % |
Tömör kapuszárny-kitöltés | 15 % |
Szeles terület | 15 % |
| Élettartam-grafikon |
|---|
 Kattintson az eredeti NICE-grafikon nagyításához. |
A számításhoz használja az egy kapuszárny tömegét. Például 250 kg, 2,5 m és további terhelő tényezők nélkül az index: 10 % + 20 % = 30 %; a ciklusszám becslése a grafikonról olvasható le.
Külön motor és készletek
Ezen az oldalon egy TO4005 hajtást. Az eredeti NICE kézikönyv a szerelési konzolokat, a kötőelemeket és a kulcsokat az adott csomag tartalmának megfelelően ábrázolja. Szerelés előtt ellenőrizze a szállítmány teljességét a gyártó 1. ábrája alapján. A hajtás önmagában, vezérlőegység és a szükséges biztonsági elemek nélkül nem alkot komplett automatizálást.
Kompatibilis vezérlőegységek
- A készletek aktuális vezérlőegysége: NICE MC800 (MCA5R30 vezérlőpanel), az alább felsorolt régebbi modellek helyettesítője.
- Egy motorhoz: NICE MC200 továbbra is kapható.
- Régebbi, kompatibilis, már nem gyártott modellek: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Meglévő telepítés esetén az adott vezérlőpanel használati útmutatóját kövesse.
TO4005 motorral szerelt szettek
| Alapkészlet – 1 kapuszárny | Alapkészlet – 2 kapuszárny |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Összeállítás és ár » | 2 × TO4005, 1 × MC800, 1 × NICE távirányító, 1 × OXIBD. Összeállítás és ár » |
| Fotocellás készlet – 1 kapuszárny | Fotocellás készlet – 2 kapuszárny |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM. Összeállítás és ár » | 2 × TO4005, 1 × MC800, 1 × NICE távirányító, 1 × OXIBD, 1 pár EPM. Összeállítás és ár » |
| Kiegészítőkkel szerelt készlet – 1 kapuszárny | Kiegészítőkkel szerelt készlet – 2 kapuszárny |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Összeállítás és ár » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Összeállítás és ár » |
A TO4005 kapunyitó felszerelése
Rögzítés előtt ellenőrizze, hogy az oszlop, annak alapja és rögzítése elbírja-e a kapuszárny, a kapunyitó és a szél terhelését. A profil mérete önmagában nem határozza meg az alkalmasságot: az anyag, a falvastagság, a magasság, a pánt helyzete és az alap állapota is számít.
Ha a pánt helyzete és az oszlop formája miatt a szerelési ábrán megadott méretek nem tarthatók, alakítsa át a hátsó konzolt, vagy használjon hosszított PLA6 konzolt. Az A és B méretet a mért C érték és a kívánt nyitási szög alapján határozza meg a(z) NICE szerelési ábra. Kifelé nyíló kapu esetén hosszított hátsó konzol szükséges; ennek hosszát az ábra alapján határozza meg, és ellenőrizze, hogy a kapuszárny szabadon mozog-e.
Rögzítés előtt ellenőrizze még a kapuszárny egyenletes mozgását és a rögzített akadályoktól való biztonságos távolságot. Az első és a hátsó konzol között magasságkülönbség van: F = 34 mm.
I. A hátsó rögzítőkonzol felszerelése
Befelé nyíló szerelési rajz
Kifelé nyíló szerelési rajz
Számítsa ki a hátsó konzol helyzetét a(z) ábrasegítségével, amelyről leolvashatók az A és B valamint a maximális nyitási szög. Figyelem: az A és a B értékének hasonlónak (ideális esetben azonosnak) kell lennie, hogy a kapunyitó egyenletes, lineáris mozgással működjön.
Számítási ábra
Példa az értékek leolvasására az ábráról
A számítás menete:
- Mérje meg a(z) C értéket a rajzról.
- Az ábrán húzzon egy vízszintes vonalat, amely metszi a mért C
- értéket. DIL (Ajánlott telepítési vonalmetszéspontjából meghatározható a maximális nyitási szög
- Ha a metszéspont a t szintalatt van, módosítsa az értékeket úgy, hogy a metszéspont e szint fölé kerüljön.
- Ha a metszéspont a t szintfölött van, minden rendben; ha azonban a megadott maximális nyitási szög nem megfelelő, módosítani kell az A értéket, szükség esetén pedig a Bértéket is, hogy a két méret hasonló (ideális esetben azonos) legyen.
Mielőtt a konzolt oszlopra vagy falra rögzíti, a kívánt, az A és B méretnek megfelelő hosszra kell vágni, majd a szerelőlemezhez kell hegeszteni.
1. Vágja a konzolt a kívánt hosszra
2. Hegessze a méretre vágott konzolt a szerelőlemezhez
A csomagban található szabványos hátsó konzol 150 mm hosszú. Hegesztés előtt vesse össze a rendelkezésre álló hosszt a szerelési ábrán megadott méretekkel; ha nem elegendő, használjon megfelelően meghosszabbított konzolt.
A hátsó konzol rögzítése előtt ellenőrizze, hogy az első konzol a kapuszárny szilárd részére kerül-e, mivel az első és a hátsó konzol között magasságkülönbség van, ahogy az ábrán is látható.
A különbség: F = 34 mm.
Ha minden megfelelő, csavarokkal, tiplikkel és alátétekkel rögzítse a hátsó konzolt az oszlophoz vagy a falhoz.
II. Az első rögzítőkonzol felszerelése
Az első konzolt a kapuszárnyra a következő értékeknek megfelelő távolságra kell felszerelni: D a E, amelyet a következőből olvashat le: Táblázat (az érték D állandó, mégpedig 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
A csomag hegeszthető konzolt tartalmaz; ha csavarozható konzolt szeretne, javasoljuk az alternatív NICE PLA8 csavarozható konzolt.
- Számítsa ki a Táblázatból az értéket E
- Számítsa ki a magasságot a ábra alapján a konzolok magasságkülönbsége (kép megjelenítése)
- Rögzítse a konzolt a kapuszárnyra (ha hegeszti a konzolt, egyelőre csak ponthegesztéssel rögzítse)
III. A kapumozgató felszerelése a hátsó konzolra
- Az ábrán látható módon rögzítse a motort a konzolhoz a mellékelt hátsókonzol-csap, alátét és anya segítségével.
- Húzza meg teljesen az anyát, majd lazítsa meg 1/10 fordulattal, hogy a kapumozgató elfordulhasson
IV. A kapumozgató felszerelése az elülső konzolra
- Az ábrán látható módon rögzítse a kapumozgatót a konzolhoz a mellékelt csap és alátét segítségével.
- Húzza meg teljesen a csapot
V. Mikrokapcsolós végállás nyitáskor
A TO4005 a mechanikus végállással és mikrokapcsolóval ellátott, 230 V-os Toona 4 modellek közé tartozik. A végállással való érintkezéskor a mikrokapcsoló megszakítja a motor áramellátását. A végállás beállítását és ellenőrzését az eredeti rajz, valamint a használt vezérlőegység szerint kell elvégezni; a 24 V-os mechanikus végállás eljárása ellenőrzés nélkül nem alkalmazható erre.

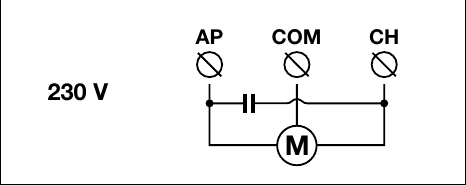

A TO4005 motor elektromos bekötése

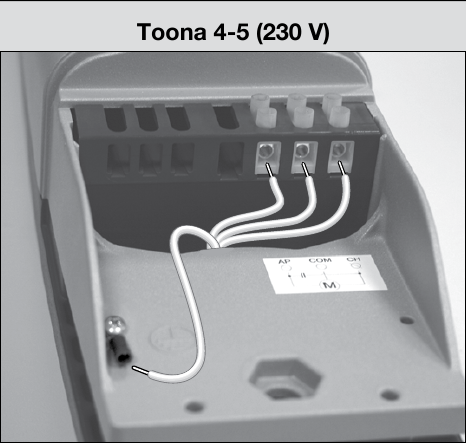

A motor csatlakozói: AP / COM / CH és külön védőföldelés. A bekötést kizárólag áramtalanított állapotban végezze, a NICE 15. ábrája és a tényleges vezérlőegység útmutatója szerint. A kapu teljes rendszerének tesztelésekor ellenőrizze a mozgásirányt, a végállás-mikrokapcsolót és a védőberendezéseket.
Vezérlőegység MC800 csak olyan összeállításokban használatos, amelyek valóban tartalmazzák. A 230 V-os motorfeszültség önmagában nem határozza meg, hogy milyen feszültségű a fotocellák, a jelzőfény vagy a vezérlőkimenetek tápellátása.
Tartozékok bekötése az MCA5R30 lappal szerelt MC800 esetén
Az alábbi bekötés a következőhöz érvényes: MC800/MCA5R30 az aktuális TO4005 készletekben. A tartozékok kapcsai a vezérlőegységhez tartoznak, nem magához a motorhoz. Más vezérlőegység esetén annak saját kapcsolási rajzát használja. A munka megkezdése előtt válassza le a hálózati tápellátást.
| Tartozékok | Kapcsok, tápellátás és polaritás |
|---|---|
Segédtápellátás | Az MCA5R30 lapon a 3. kapocs = 0 V (−) és a 4. kapocs = +24 V DC valamint a bemenetek közös pontja. A tápellátást igénylő tartozékok közös terhelhetőségi határa 200 mA; ellenőrizze minden termék áramfelvételét és megengedett feszültségét. |
EPM relés fotocellák | Kikapcsolt Standby és fototeszt nélküli üzem esetén a TX adót és az RX vevőt a következőről táplálja: 4. kapocs (+24 V DC) és a 3. kapocs (−). A potenciálmentes C–NC vevőérintkezőt kösse be a következők közé: 4. kapocs (közös) és a megfelelő bemenet 8/PHOTO, 9/PHOTO1 vagy 10/PHOTO2. Az érintkezőnek nincs +/− polaritása. Az AUX bemeneteket relés fotocella üzemmódra kell beállítani; végálláskapcsoló-üzemmódban más a funkciójuk. |
EPM bekapcsolt Standby mellett | Az MCA5R30 kapcsolási rajza szerint táplálja a TX-et és az RX-et a következők között: 4. kapocs (+24 V DC) és 5. kapocs (OutSTB, kapcsolt visszatérő ág). Az EPM fotocellákon a 1 = +, 2 = visszatérő ág. Az OutSTB 24 V, legfeljebb 4 W Standby módban kikapcsol; az 5-ös kapcsot ne használja állandó negatívként. Az RX C–NC érintkező a 4-es kapocs és a megfelelő PHOTO-bemenet közé kerül. |
EPM fototeszttel | A fototeszt kapcsolási rajza szerint csatlakoztassa TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). A vevő folyamatos tápellátást kap: RX 1 → 4 (+), RX 2 → 3 (−). Az RX C–NC érintkező a 4-es kapocs és a megfelelő PHOTO-bemenet között marad. Ne terhelje túl az OutSTB kimenetet, és ne használja egyidejűleg más terheléshez; a bekötés után végezze el a betanítást és a biztonsági funkció ellenőrzését. |
BlueBUS fotocellák | Kompatibilis EPMB két vezetékkel csatlakoztassa a BlueBUS 6-os és 7-es kapcsaihoz. A + és a − polaritására nem kell ügyelni. Állítsa be a címet, majd elem hozzáadása vagy eltávolítása után indítsa el az eszközök betanítását. |
STOP- és vezérlőérintkezők | Potenciálmentes bemenet 12/STOP a csatlakoztatott eszköznek megfelelően NO, NC vagy 8,2 kΩ-os állapotot fogad; az állapot betanítható. 13/SbS, 14/OPEN és 15/CLOSE NO érintkezőt használnak a 4-es kapocshoz (közös) képest. Az ilyen érintkezőknek nincs +/− polaritásuk; ne vezessen külső feszültséget a bemenetekre. Ez a kulcsos kapcsoló vagy külső vevő reléjére is érvényes. |
ELAC villogólámpa | NICE ELAC csatlakoztassa a FLASH külön villogó lámpához rendelt kimenetre: kapcsolt 120/250 V AC, legfeljebb 21 W. Ez hálózati kimenet; nincs +/− polaritása. Nem tévesztendő össze a tartozékok 24 V-os kapcsaival. |
Elektromos zár | Kapcsok 1–2 / EL: 12 V AC, legfeljebb 15 VA. A váltakozó áramú kimenetnek nincs +/− polaritása; ellenőrizze a zár paramétereit. |
Rádióvevő | OXIBD a SMcsatlakozóba kell behelyezni; ne használja hozzá a 3/4-es tápcsatlakozókat vagy a BlueBUS-t. Az antennát a vevő előírásainak megfelelően csatlakoztassa, ne a motor kapcsai alapján. |
Ha a 8–11-es AUX-bemeneteket végálláskapcsolókhoz használja, a funkciójuk eltér a PHOTO-bemenetekétől; a TO4005 motor mikrokapcsolója önmagában nem határozza meg az AUX beállítását a vezérlőegységen. A fotocellák vagy a bekötés módosítása után ismételje meg a megfelelő betanítást, és ellenőrizze a kapu megállását és reakcióját. A részletes eljárást lásd a az MC800 vezérlőegység kézikönyvében.
Relés fotocellák Standby módban
Relés fotocellák fototeszttel
Kézi kioldás áramkimaradás esetén
- Csúsztassa el a hajtás zárfedelét.
- Helyezze be a kioldókulcsot, fordítsa el, majd húzza ki a kart.
- Lassan mozgassa el kézzel a kapuszárnyat. A művelet után reteszelje újra a hajtást, és ellenőrizze a kapcsolódását.
Az eljárás megfelel az eredeti NICE 16. ábrának. A kapuszárnyat csak a tápellátás lekapcsolása után mozgassa kézzel, és előtte ellenőrizze, hogy biztonságosan mozgatható-e.
Műszaki jellemzők
Modell | NICE Toona 4 TO4005 |
|---|---|
Felhasználás | Elektromechanikus hajtás szárnyas kapukhoz |
A motor tápellátása | 230 V AC / 50 Hz |
Maximális / névleges áramfelvétel | 1,5 A / 1 A |
Maximális / névleges teljesítményfelvétel | 340 W / 180 W |
Beépített kondenzátor | 7 µF |
Löket | 385 mm |
Sebesség terhelés nélkül / terheléssel | 0,016 / 0,012 m/s |
Maximális / névleges erő | 1 800 N / 600 N |
Óránkénti ciklusszám névleges erő mellett | 58 |
Védettség / szigetelési osztály | IP44 / F osztály |
Hővédelem | 140 °C |
Üzemi hőmérséklet | −20 és +50 °C között |
Méretek (h × sz × m) | 820 × 115 × 105 mm |
A hajtás tömege | 6 kg |
Biztonság és karbantartás
Üzembe helyezés előtt ellenőrizze a kapuszárny mozgását, az ütközőt, a mozgásirányt, a fotocellákat és a többi biztonsági berendezést. A motoron nincs külön erőbeállítás; ez a vezérlőegység feladata. A NICE előírja a hajtás tervezett ellenőrzését legkésőbb 6 havonta, beleértve a rögzítések és a menetes orsó ellenőrzését, valamint a működési próbákat.
