NICE TOO TOO3000 – önálló meghajtás, egy legfeljebb 3 m-es / 300 kg-os kapuszárnyhoz
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
55 671,72 Ft áfával
| Tömeg |
|---|
| 6,00 kg |
A(z) NICE TOO TOO3000 – önálló meghajtás, egy legfeljebb 3 m-es / 300 kg-os kapuszárnyhoz termék leírása
NICE TOO3000 önálló elektromechanikus nyílókapu egy kapuszárnyához való meghajtás -ig 3 m és legfeljebb 300 kg. A motor 230 V AC; nem 24 V-os változat. Ez nem önzáró áramkimaradás esetén kulccsal oldható ki. Vezérlőegység és biztonsági eszközök a teljes kapu alapján választhatók ki.
| Gyors navigáció | |
|---|---|
| Választás | Vezérlőegység |
| Készletek | Szerelés |
| C méret | Bekötés |
| Próba | Tartozékok |
| Kioldás | Karbantartás |
| Paraméterek | Kézikönyv |
| Tartozékok – sorkapcsok és polaritás | PDF-kézikönyv |
Mikor válassza ezt a meghajtást?
Határértékek 3 m és 300 kg értékhatár egy kapuszárnyra vonatkozik, de önmagában nem dönti el az alkalmasságot. A mozgási ellenállás, a zsanér helyzete, a kapu kitöltése, a szél és a szerelési geometria is számít. Más hossz vagy tömeg esetén hasonlítsa össze a következővel: TOO4500, legfeljebb 4,5 m / 250 kg. Kapcsolódó termék TOO3024 24 V-os motorral rendelkezik, és más vezérlőegységet igényel.
A gyártó a 230 V-os változathoz legfeljebb 24 ciklust óránként. Gyakoribb használat esetén a teljes kaput és az üzemi mód alkalmasságát kell megvizsgálni.
Vezérlőegység 230 V-os motorhoz
Jelenlegi MC800 MCA5R30 panellel egy vagy két motort vezérel. MC200 az aktuális választás egy motorhoz. Kétszárnyú kapuhoz ezért megfelelő, kétmotoros vezérlőegységet használjon. A TOO3000-hez készült aktuális készleteinkben MC800 található; bekötés előtt mindig ellenőrizze az adott készlet tartalmát.
Régebbi vezérlőegységgel szerelt meglévő rendszer esetén A60, A400, A6 vagy A6F a ténylegesen beépített panel kézikönyvét használja. Ezeknek a vezérlőegységeknek a jelenlegi utódja az MC800. Az útmutató az MC800/MCA5R30 egységre vonatkozik. A motorfeszültség, a vezérlőegység hálózati tápellátása és a tartozékok kisfeszültségű kimenete külön áramkörök.

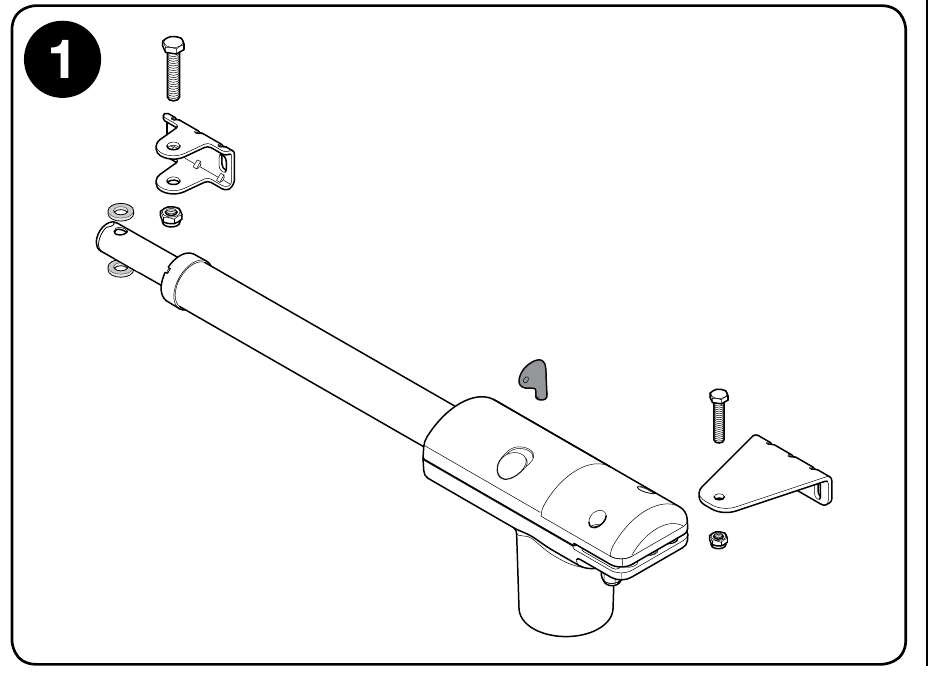

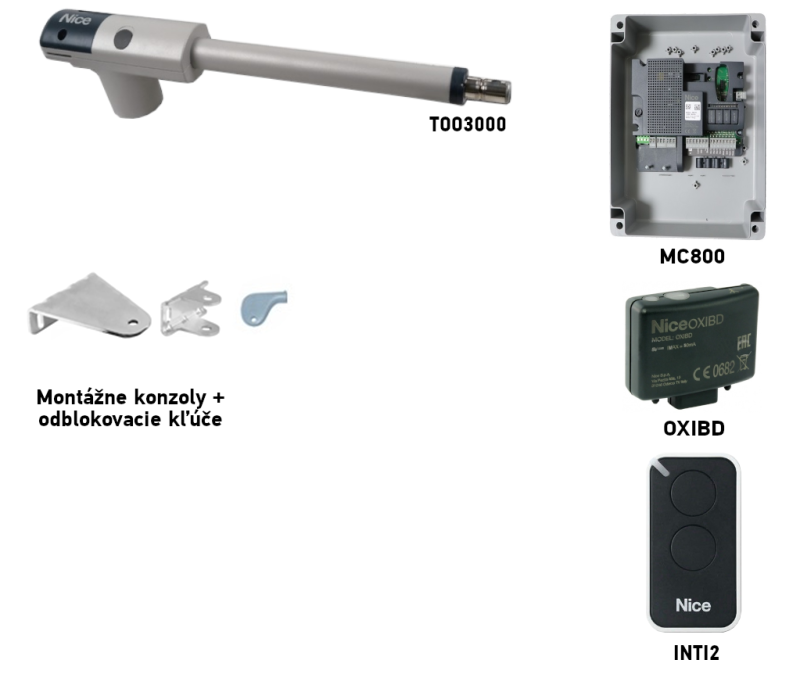

A kép a motor és a konzolok fő alkatrészeit mutatja. Szerelés előtt ellenőrizze a csomag tartalmát. A vezérlőegységet és a biztonsági eszközöket külön kell kiválasztani, vagy a komplett készlet felszereltségének megfelelően.

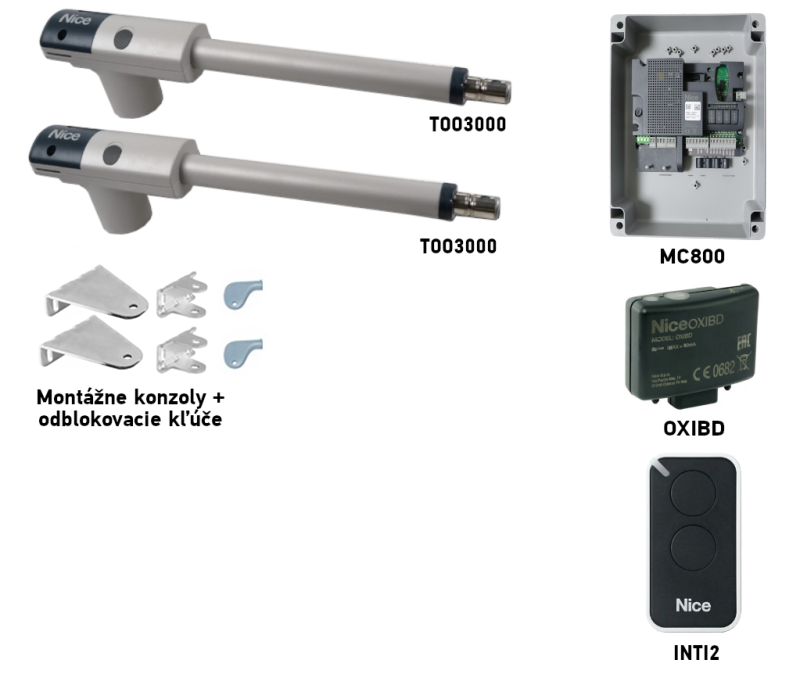

Készletek egy- vagy kétszárnyú kapuhoz
Az önálló motor egy kapuszárnyhoz készült. Kétszárnyú kapuhoz két meghajtás szükséges. Az oldalakon hasonlítsa össze a különböző felszereltségű, MC800 vezérlőegységgel szerelt 230 V-os készleteket; középen egy önálló, alternatív 24 V-os motor látható.
| Készletek 1 kapuszárnyhoz | Alternatív meghajtás | Készletek 2 kapuszárnyhoz |
|---|---|---|
NICE TOO3000
MC800 vezérlőegység, Alapkészlet Fénysorompóval Tartozékokkal | NICE TOO3024

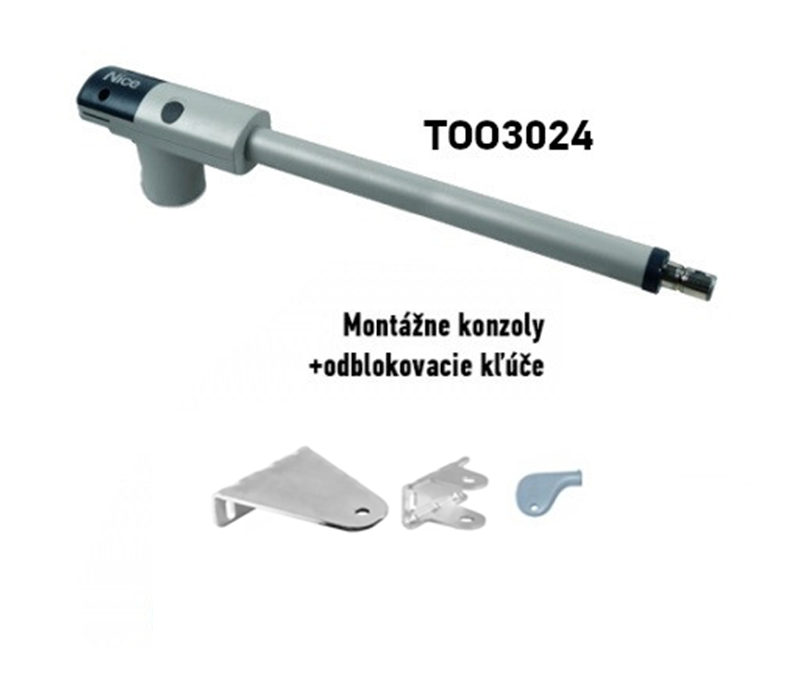

24 V DC 24 V-os motorokhoz való vezérlőegység szükséges. A teljes készlet felszereltségét ennek a meghajtásnak az adatlapján válassza ki. | NICE TOO3000
MC800 vezérlőegység, Alapkészlet Fénysorompókkal Tartozékokkal |
A hossz- és tömeghatárokat kapuszárnyanként, a szerelési geometriával együtt kell figyelembe venni. Használat előtt egészítse ki az alapkészletet a szükséges biztonsági elemekkel; kiválasztásukról és bekötésükről a következő részben tájékozódhat: kompatibilis tartozékok.
A konzolok felszerelése és a kapuszárny geometriája

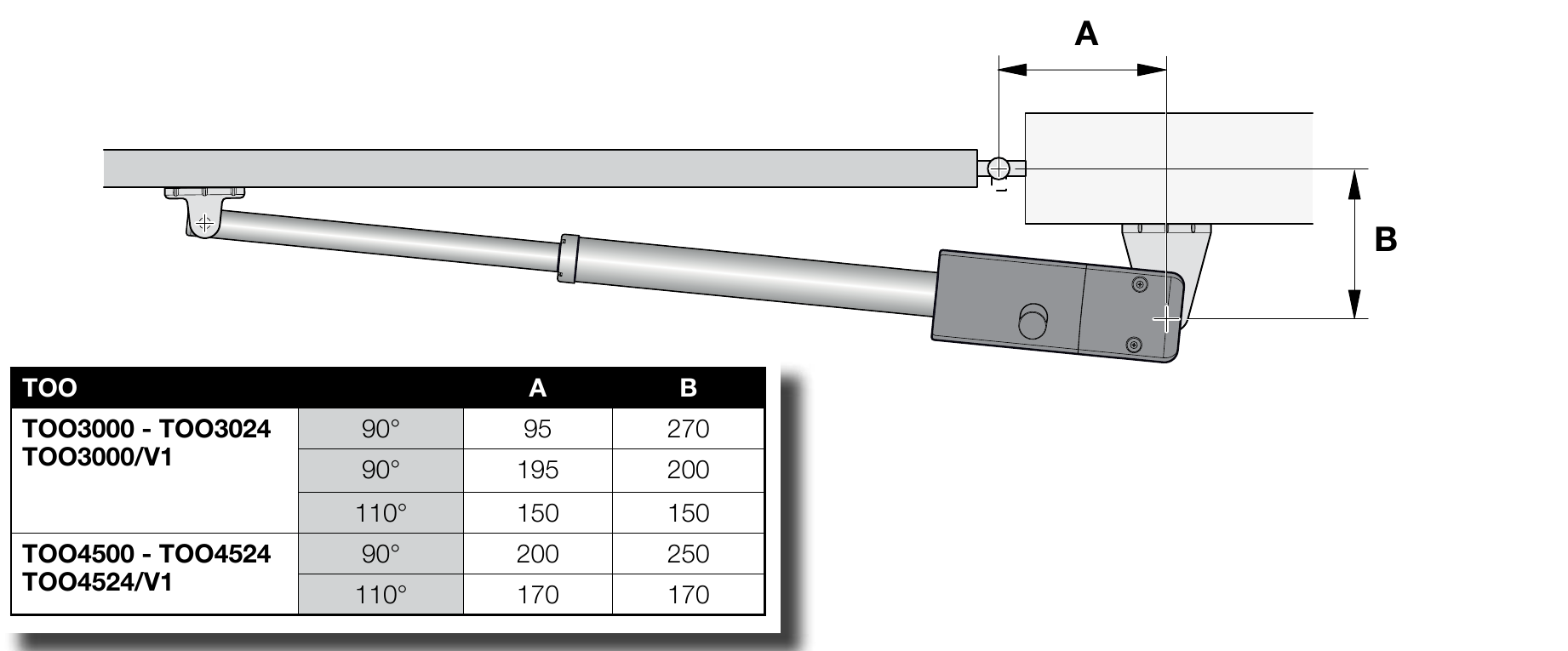

A rögzítés előtt határozza meg a forgáspont, a hátsó és az első konzol helyét, valamint a kívánt nyitási szöget. A rajzon feltüntetett A/B méretek határozzák meg a mozgás lefutását és az erőhatásokat. A kapuoszlopnak és a rögzítésnek is el kell viselnie a terhelést; ha a forgáspont helyzete vagy az oszlop mérete eltér, módosítsa a konzolokat, vagy válasszon megfelelő hosszabbító konzolokat úgy, hogy a szükséges geometria megmaradjon. Ezt önmagában a profil mérete nem garantálja.
| Nyitási szög | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Az adott modellhez tekintse meg a TOO3000 rögzítőkonzolok méretei. Kifelé nyílás esetén általában más vagy hosszabbított rögzítés szükséges; a szerelőnek ismét ellenőriznie kell az A, B, C valamint a teljes mozgáspályán a szabad mozgást.

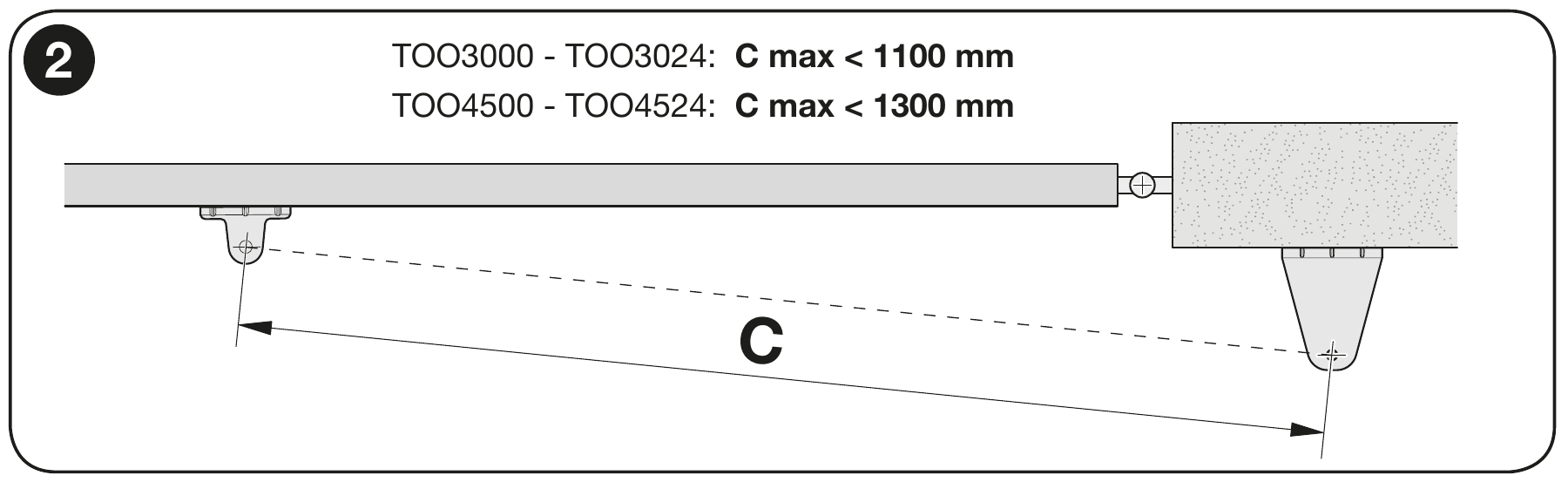

A C méret zárt kapunál
Zárt kapuszárnynál mérje meg a távolságot: C < 1 100 mm. Az értéknek a megadott határnál kisebbnek kell lennie; nem lehet azzal egyenlő vagy annál nagyobb. Ezzel egyidejűleg a kiválasztott A/B kombinációt is be kell tartani.

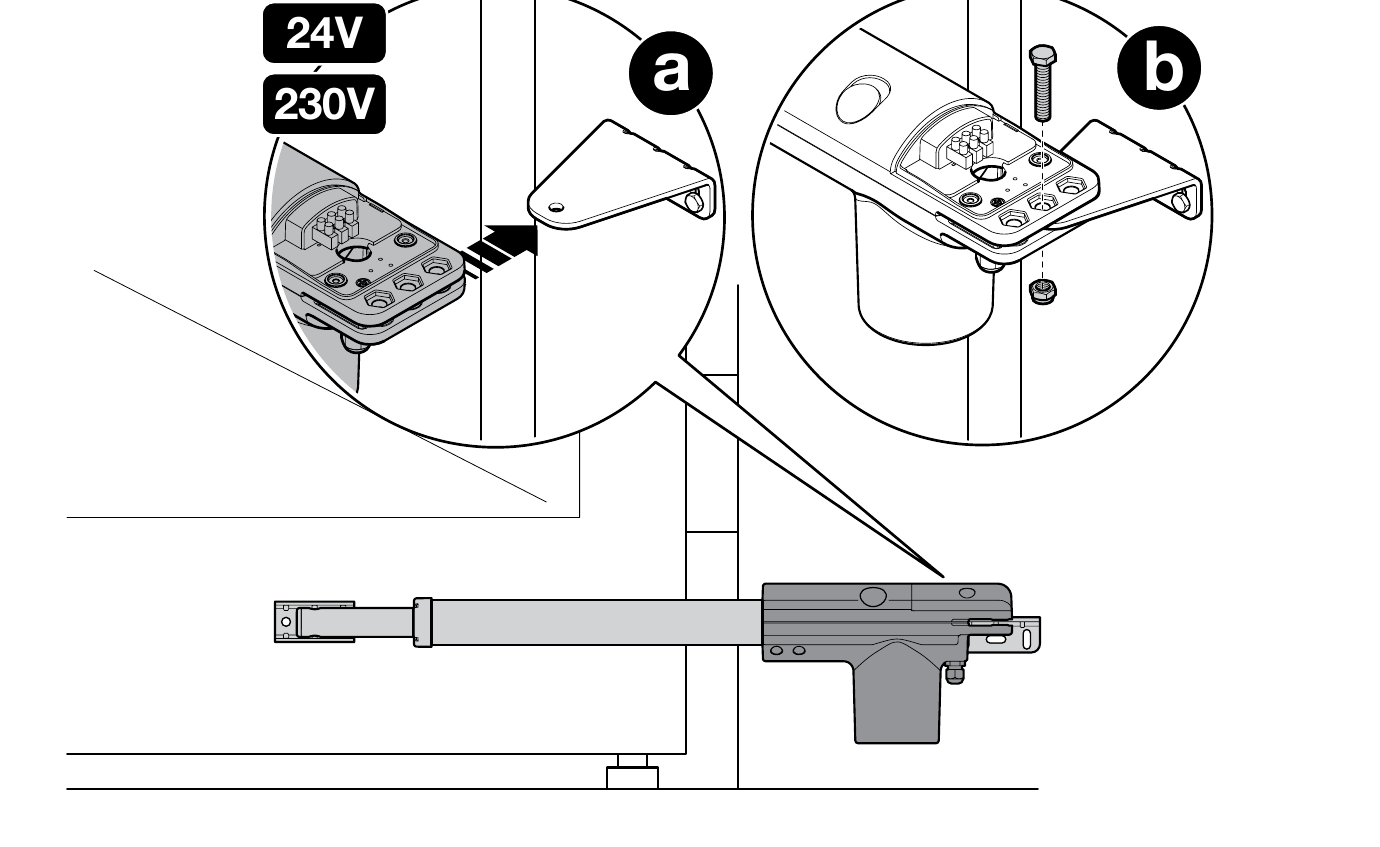

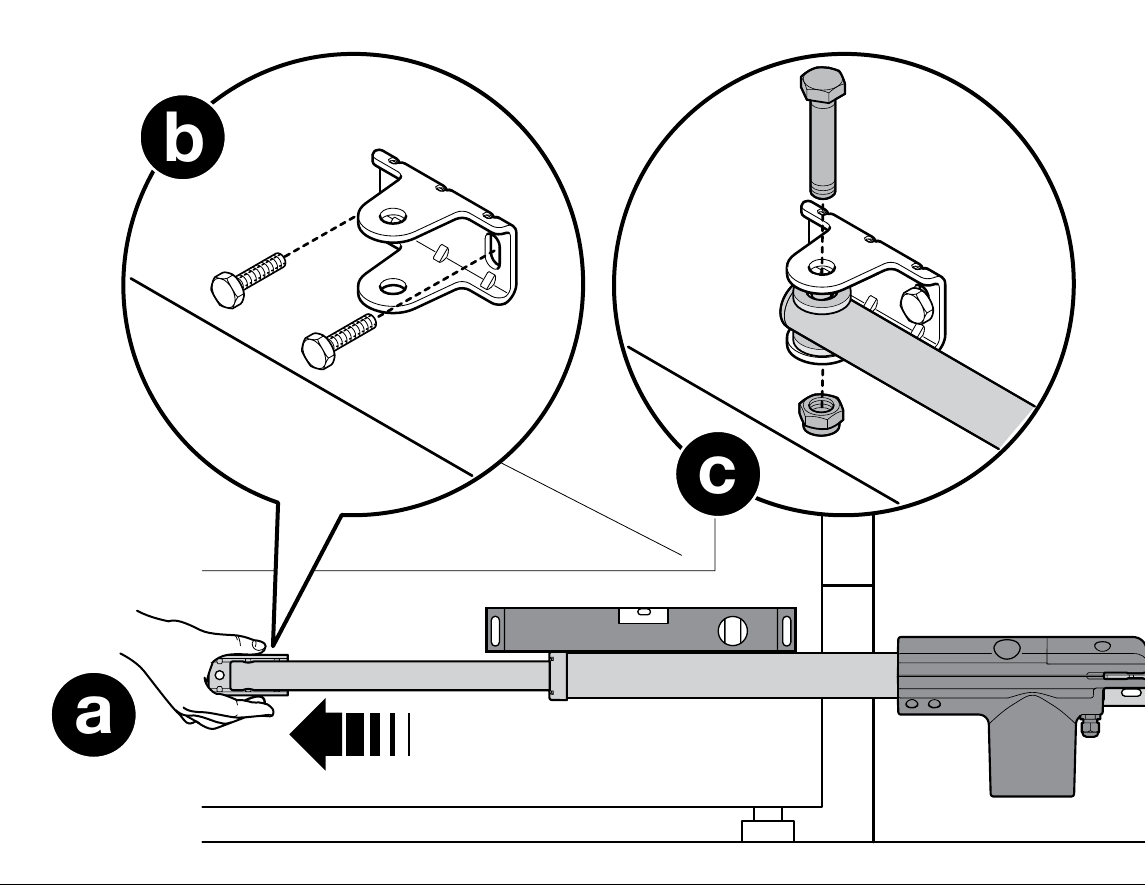

Rögzítse a hátsó konzolt a teherhordó szerkezethez, a motort oldja ki, tolja ki a dugattyút, és először csak próbaképpen szerelje fel az első konzolt. A motor beállítása után ellenőrizze a teljes kézi mozgást. Csak ezután rögzítse véglegesen a konzolokat. Nyitott és zárt helyzetben is szükség van mechanikus kapuütközőkre; a dugattyú végállása nem helyettesíti ezeket.
230 V-os motor bekötése

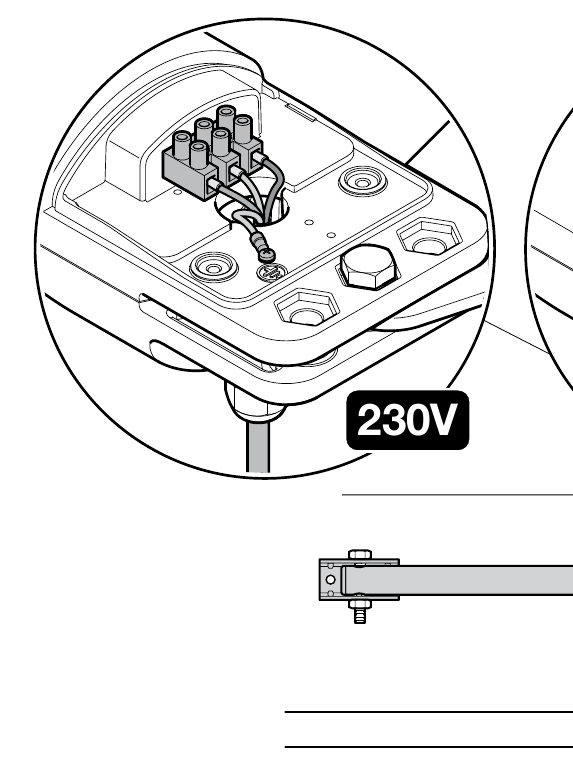

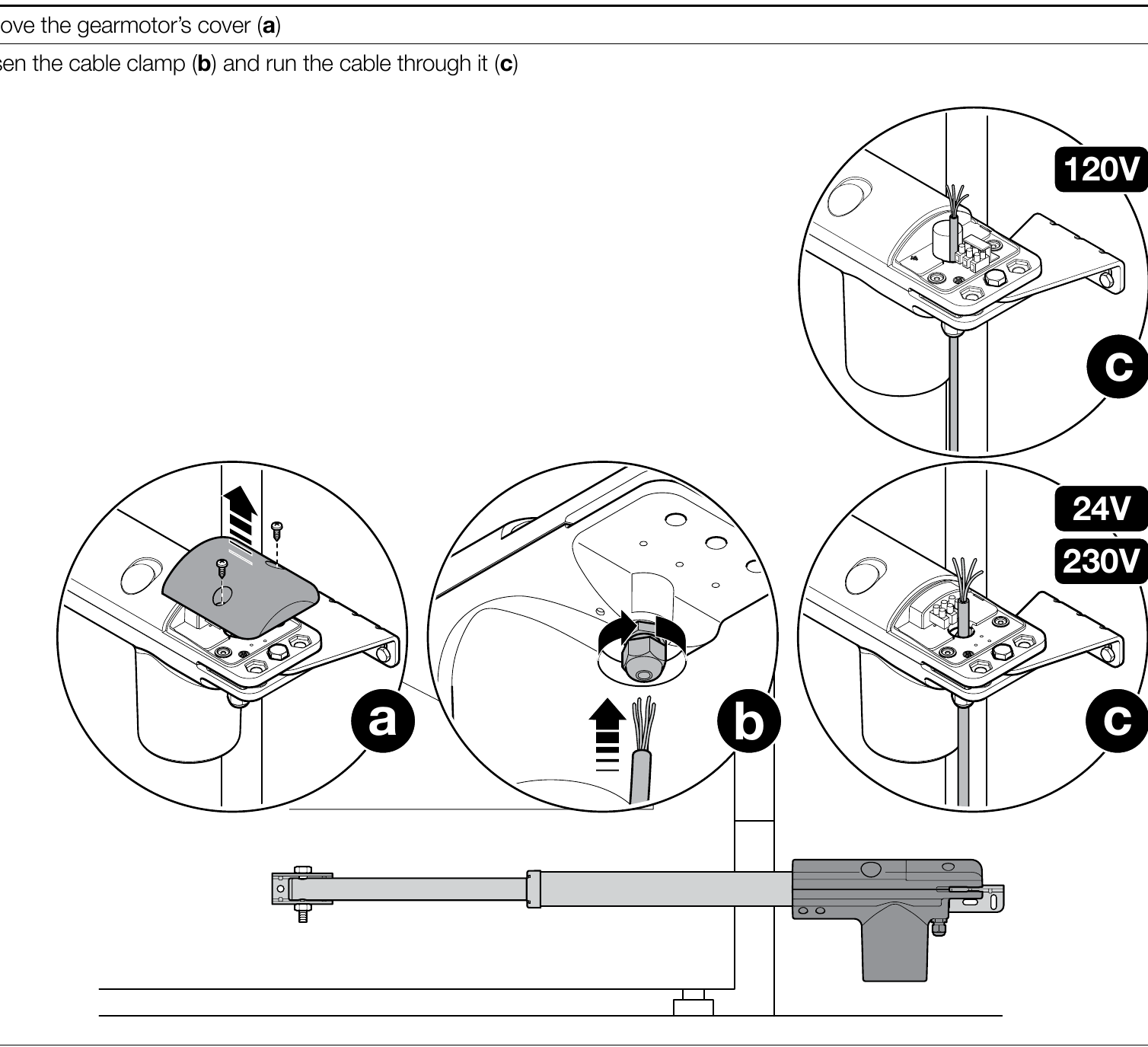

A bekötést szakképzett technikus végezze, leválasztott tápellátás mellett. A kábel tömszelencén és kábelrögzítőn keresztül vezet; a PE védővezetőt a rajz szerint kell a motorhoz csatlakoztatni. A motor vezetékeit és a hozzá tartozó kondenzátort az adott vezérlőpanel sorkapcsai és az alkatrész címkéje szerint kell bekötni. MC800/MCA5R30 vezérlőnél egy motor esetén az M2 kimenetet használja; két motornál az M1/M2 kimeneteket a mozgási sorrend szerint rendelje hozzá. A kisfeszültségű fénysorompókat nem szabad a motor kapcsaira csatlakoztatni.
Az MC800/MCA5R30-hoz tekintse meg a M1/M2 motorok bekötése és a vezérlőegység kábelezése.
Próba az első használat előtt

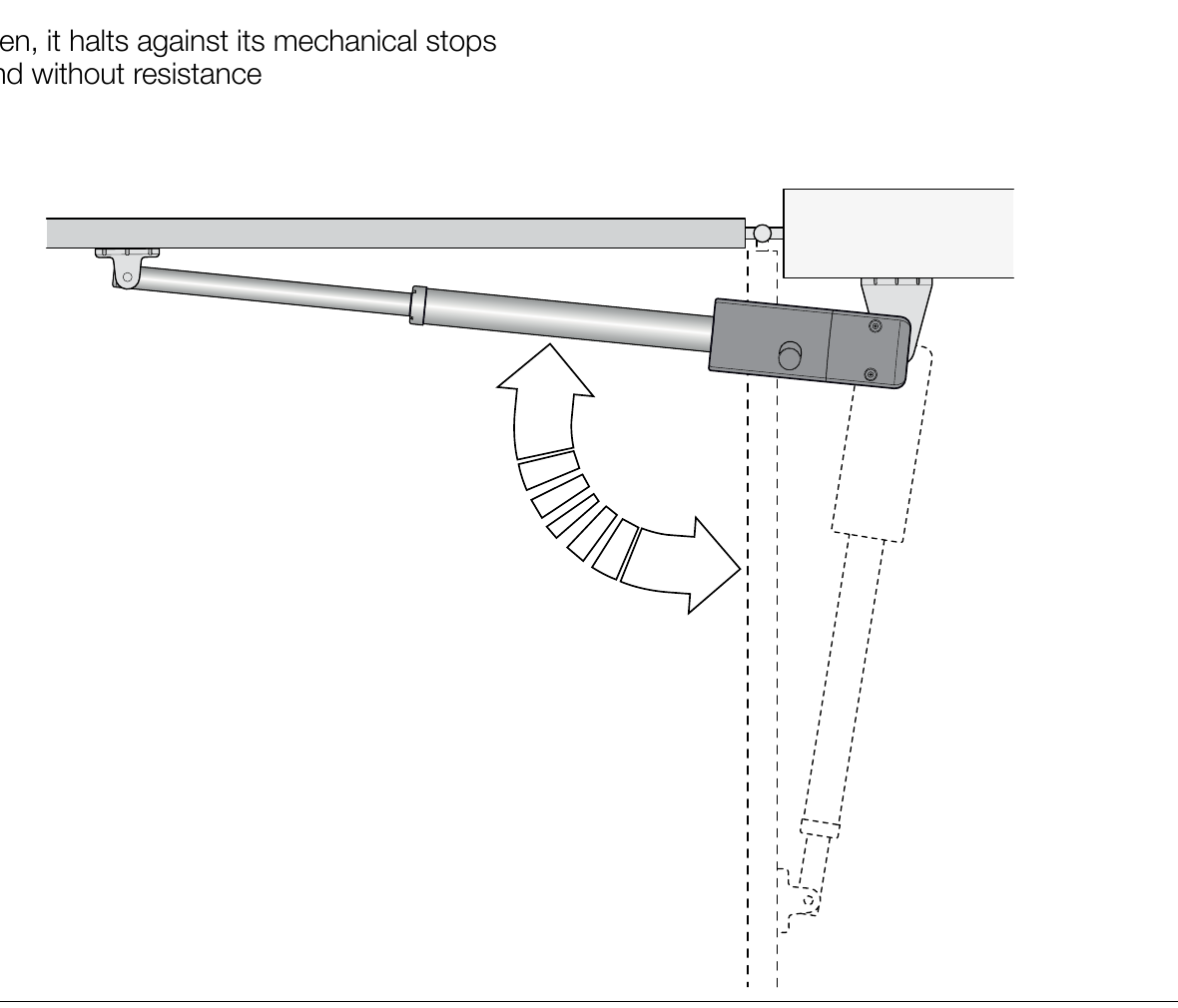

Ellenőrizze a szabad kézi mozgatást, a rögzítések szilárdságát, mindkét ütközőt és a motor helyes forgásirányát. A NICE előírása szerint a kapuszárnynak kioldott meghajtás mellett mindkét irányban kézzel mozgathatónak kell lennie, legfeljebb 390 N erővel. Ezután a beszerelt vezérlőegység útmutatója szerint tesztelje a fénysorompókat, a STOP bemenetet, a vezérlőparancsokat és az akadályra adott reakciót. MC800 vezérlőegységgel szerelt rendszer esetén a gyártó emellett előírja a biztonsági éleket; ezeket önmagukban a fénysorompók nem helyettesítik. A motor önmagában nem tartalmaz rádióprogramozási vagy mozgáspálya-tanulási funkciót; az MC800-hoz tekintse meg a rádiós vezérlés és a kapuszárnyak mozgásának betanítása.

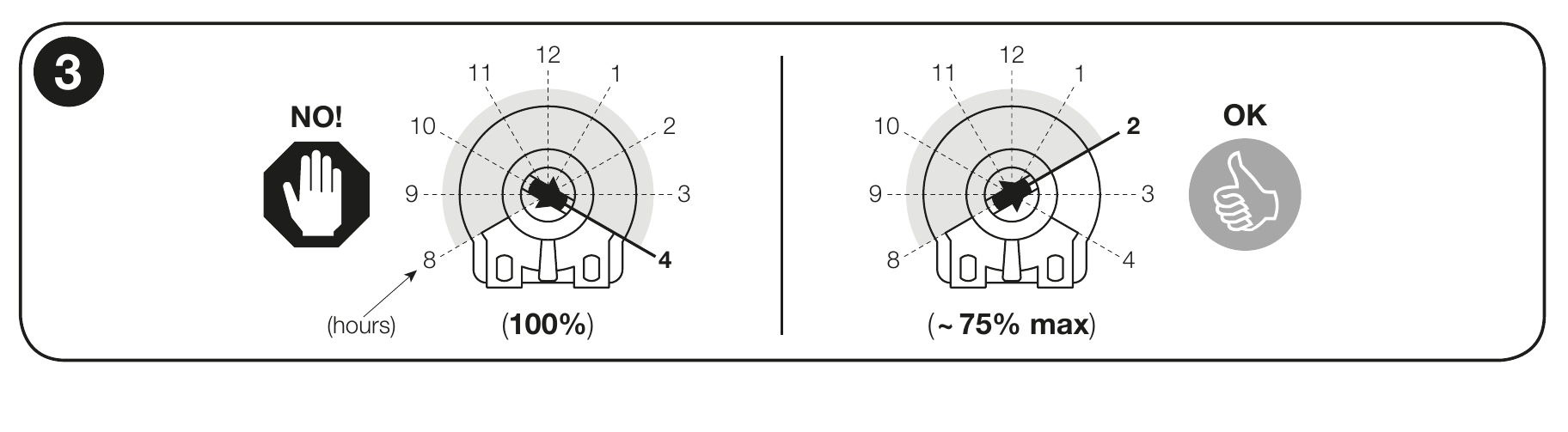

Ha a beszerelt vezérlőegység rendelkezik erőszabályozóval, Force-F, külön indok nélkül ne állítsa 100%-ra. Ha körülbelül 75% nem elegendő, forduljon a műszaki támogatáshoz. A jelenlegi MC800/MCA5R30 esetében az erőt a vezérlőpanel útmutatója szerint kell beállítani; a trimmerrel végzett beállítási eljárás itt nem alkalmazható. Az erő beállítása nem helyettesíti a teljes kapu biztonságának mérését és ellenőrzését.
Tartozékok bekötése MC800 vezérlőegységen MCA5R30 panellel
Az alábbi bekötés erre vonatkozik: MC800/MCA5R30 az ezzel a vezérlőegységgel szerelt készletekben. A tartozékok csatlakozói a vezérlőegységhez, nem magához a motorhoz tartoznak. Másik vezérlőegység esetén annak saját kapcsolási rajzát használja. Munkavégzés előtt válassza le a hálózati tápellátást.
| Tartozékok | Csatlakozók, tápellátás és polaritás |
|---|---|
Segédtápellátás | Az MCA5R30 panelen a 3-as csatlakozó = 0 V (−) és a 4-es csatlakozó = +24 V DC és a bemenetek közös pontja. A tápellátást igénylő tartozékok együttes terhelhetőségi határa 200 mA; ellenőrizze az egyes termékek áramfelvételét és megengedett tápfeszültségét. |
EPM relés fotocellák | Kikapcsolt Standby és fototeszt nélküli működés esetén az adót (TX) és a vevőt (RX) a következő csatlakozókról táplálja: 4-es csatlakozó (+24 V DC) és 3-as csatlakozó (−). A feszültségmentes C–NC vevőérintkezőt kösse a következők közé: 4 (közös) és a megfelelő bemenet 8/PHOTO, 9/PHOTO1 vagy 10/PHOTO2. Az érintkezőnél nincs +/− polaritás. Az AUX-bemeneteket relés fotocellás üzemmódra kell beállítani; végálláskapcsoló-üzemmódban más a funkciójuk. |
EPM bekapcsolt Standby mellett | Az MCA5R30 kapcsolási rajza szerint táplálja a TX-et és az RX-et is a következők között: 4-es csatlakozó (+24 V DC) és 5-ös csatlakozó (OutSTB, kapcsolt visszatérő ág). Az EPM fotocellákon 1 = +, 2 = visszatérő ág. Az OutSTB 24 V, legfeljebb 4 W értékű, Standby módban kikapcsol; az 5-ös csatlakozót ne használja állandó negatív pólusként. Az RX C–NC érintkezője a 4-es csatlakozó és a megfelelő PHOTO-bemenet közé kerül. |
EPM fototeszttel | A fototeszt kapcsolási rajza szerint kösse be: TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). A vevő folyamatos tápellátást kap: RX 1 → 4 (+), RX 2 → 3 (−). Az RX C–NC érintkezője továbbra is a 4-es csatlakozó és a megfelelő PHOTO-bemenet közé kerül. Ne terhelje túl az OutSTB-kimenetet, és ne használja egyidejűleg más fogyasztó táplálására; a bekötés után végezze el a betanítást, majd ellenőrizze a biztonsági funkciót. |
BlueBUS fotocellák | A kompatibilis EPMB modellt kétvezetékkel csatlakoztassa a 6-os és 7-es BlueBUS-csatlakozókra. A + és a − polaritás nem számít. Állítsa be a címet, majd elem hozzáadása vagy eltávolítása után indítsa el az eszközök betanítását. |
STOP- és vezérlőérintkezők | A feszültségmentes 12/STOP bemenet a csatlakoztatott elem NO, NC vagy 8,2 kΩ értékű jelét fogadja; az állapotot betanítja. A 13/SbS, 14/OPEN és 15/CLOSE bemenetek NO érintkezőt használnak a 4-es csatlakozóhoz (közös) képest. Ezek az érintkezők nem polarizáltak; ne vezessen külső feszültséget a bemenetekre. Ez a kulcsos kapcsoló vagy külső vevő reléjére is érvényes. |
ELAC villogó | A NICE ELAC villogót a FLASH külön villogó lámpához való kimenetre csatlakoztassa: kapcsolt 120/250 V AC, legfeljebb 21 W. Ez hálózati kimenet; nincs +/− polaritása.. Ne tévessze össze a tartozékok 24 V-os csatlakozóival. |
Elektromos zár | Az 1–2 / EL: csatlakozók: 12 V AC, legfeljebb 15 VA. A váltakozó feszültségű kimenetnek nincs +/− polaritása; ellenőrizze a zár műszaki adatait. |
Rádióvevő | Az OXIBD vevőt az SMcsatlakozóba kell beszerelni; ne használja hozzá a 3/4-es tápfeszültség-csatlakozókat vagy a BlueBUS-t. Az antennát a vevő előírásai szerint csatlakoztassa, ne a motor csatlakozóihoz. |
Ha a 8–11-es AUX-bemenetek végálláskapcsolókhoz vannak használva, a funkciójuk eltér a PHOTO-bemenetekétől. A fotocellák vagy a bekötés módosítása után ismételje meg a megfelelő betanítást, és ellenőrizze a kapu megállását, valamint reakcióját. A részletes eljárást lásd a című MC800 vezérlőegység kézikönyvében..
Relés fotocellák Standby módban
Relés fotocellák fototeszttel
Kompatibilis tartozékok
A tartozékokat a kiválasztott vezérlőegységhez, nem közvetlenül a motorházhoz kell csatlakoztatni. A fotocellák, a rádióvevő, a villogó és a zár kiválasztása a ténylegesen beszerelt panel kimeneteitől és csatlakozóitól függ.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | Egy vagy két 230 V-os motort vezérel. A kapuszárnyak száma és a kapu felszereltsége alapján válassza ki. | MC800/MCA5R30 egy vagy két motorhoz; MC200 egy motorhoz. |
| Villogó | Villogással jelzi a kapu mozgását. A tápfeszültséget a beszerelt vezérlőegység kimenetének megfelelően válassza ki. | ELAC MC800 230 V-os FLASH-kimenetéhez; MC200 esetén ellenőrizze a kimenetet és a megengedett teljesítményfelvételt. |
| Fotocellák | Védik a kapu területét. Az MC800/MCA5R30 támogatja reléérintkező is BlueBUS, az MC200 relés PHOTO bemenettel rendelkezik; a tápellátást, a címzést és a reakciót a választott vezérlőpanel alapján határozza meg. A jobb oldali típusok a bekötéstől függő alternatívák. |
|
| Biztonsági élvédelem | MC800-as összeállítás esetén a fotocellák mellett ezekre is szükség van. Az élvédő típusát és a csatlakoztatás módját a beépített vezérlőpanel STOP bemenete alapján válassza ki. | Nyomásérzékelős akadályérzékelők; az MC800/MCA5R30 esetén lásd STOP bekötése. |
| Távirányító | Távirányítás. A ténylegesen beépített rádióvevőhöz válasszon kódolást; önmagában az azonos frekvencia nem elegendő. Az MC800 esetén lásd rádióvevő és távirányítók. | |
| Rádióvevő | A rádióvevő és az egyéb interfészek az adott vezérlőegységhez tartoznak. Az SM dugaszolható modult az MC800-zal használják; MC200 esetén ellenőrizze a saját rádióvevőjét és csatlakoztatási lehetőségeit. |
|
| Antenna | Növeli a rádióvevő hatótávolságát; a csatlakoztatás a beépített rádiómodultól függ. | |
| Billentyűzet | Belépés kóddal. Az EDSWG használatához megfelelő rádióvevő szükséges; a BlueBUS-os EDSB az ezt a csatlakozót támogató MC800-hoz való, nem automatikusan az MC200-hoz. | |
| Kulcsos kapcsoló | Vezérlés kulccsal, rögzített helyről; a kontaktust a vezérlőegység megfelelő vezérlőbemenetére csatlakoztassa. | |
| Kártyaolvasók | Belépés kártyával vagy kulcstartóval. Az ETPB az MC800 BlueBUS csatlakozóját használja; ezt a típust ne csatlakoztassa közvetlenül az MC200-hoz. |
|
| Elektromos zárak | A zár segít zárva tartani a kapuszárnyat, különösen hosszabb szárny esetén. A PLA10/PLA11 opcionális; ellenőrizze a tápellátást és az időzítést a vezérlőegység és az adott kapu alapján. Az MC800 esetében lásd EL kimenet. |
|
Kézi kioldás áramszünet esetén

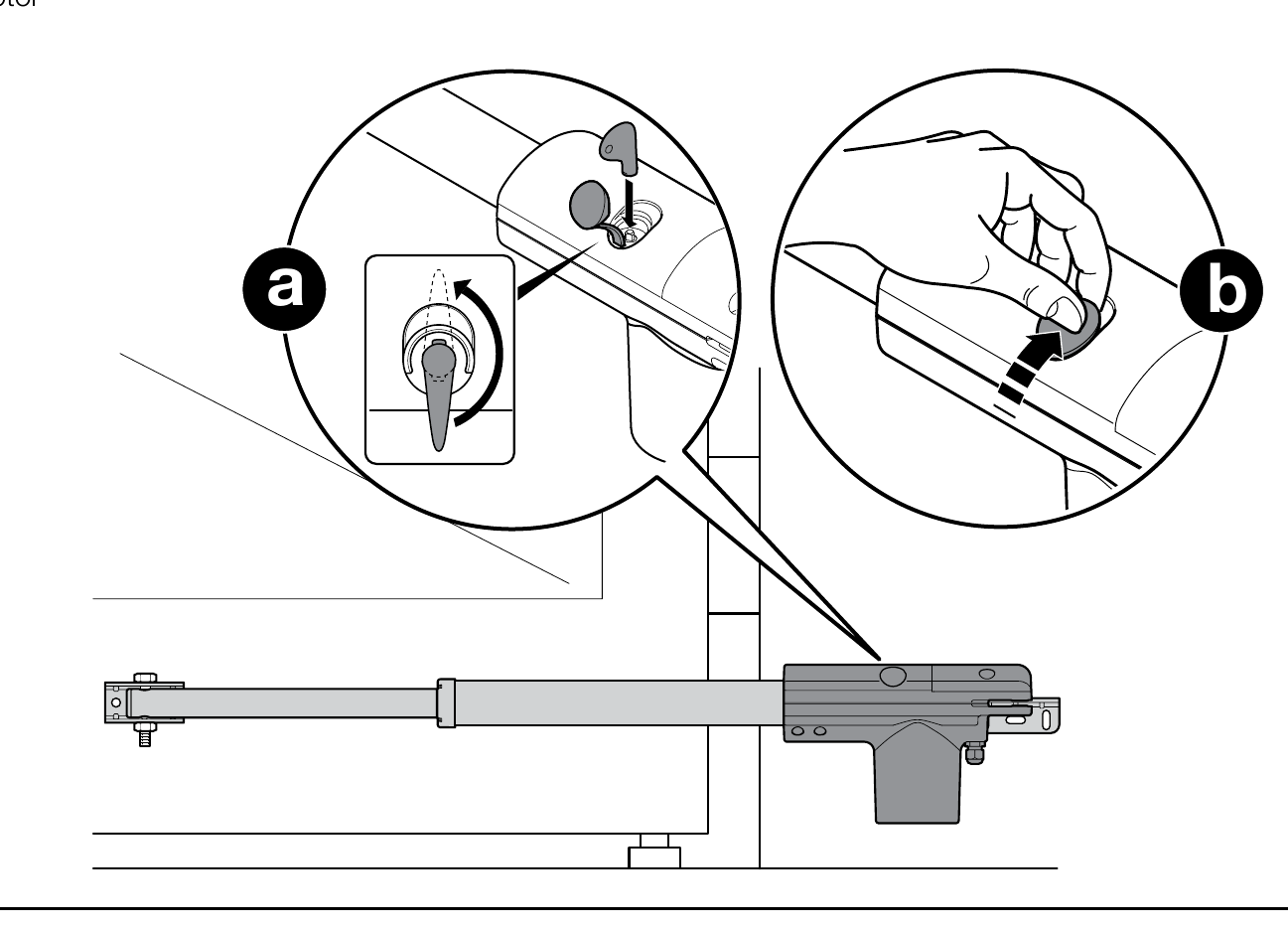

Nyissa fel a gumifedelet, helyezze be a mellékelt kulcsot, majd fordítsa el 90°-kal az óramutató járásával megegyező irányba. Ezután kézzel mozgathatja a kaput. Az újbóli reteszeléshez állítsa a kapuszárnyat körülbelül félig nyitott helyzetbe, és fordítsa el a kulcsot 90°-kal az óramutató járásával ellentétes irányba. A motoros működtetés előtt ellenőrizze, hogy a zár reteszelve van-e.
Karbantartás és biztonság
Az üzembe helyezéstől számított legkésőbb hat hónapon belül ellenőriztesse a motort és a kaput. A szakember feszültségmentes állapotban ellenőrzi a konzolokat, csavarokat, korróziót, mozgó alkatrészeket, ütközőket és biztonsági berendezéseket, majd működési próbát végez. Sérülés vagy szokatlan ellenállás esetén ne használja a kaput.
A motor műszaki adatai
| Paraméter | Érték |
|---|---|
| Motormodell | TOO3000 |
| Motorfeszültség | 230 V AC / 50 Hz |
| Egy kapuszárny legnagyobb hossza | 3 m |
| Egy kapuszárny legnagyobb tömege | 300 kg |
| Névleges / maximális teljesítményfelvétel | 250 / 340 W |
| Névleges / maximális áramfelvétel | 1,1 / 1,5 A |
| Névleges / maximális erő | 300 / 2 000 N |
| Mozgási sebesség | 0,016 m/s |
| Dugattyúlöket | 400 mm |
| Üzemelési határérték | 24 ciklus/óra |
| Védettségi fokozat | IP54 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| A motor önálló tömege | 6 kg |

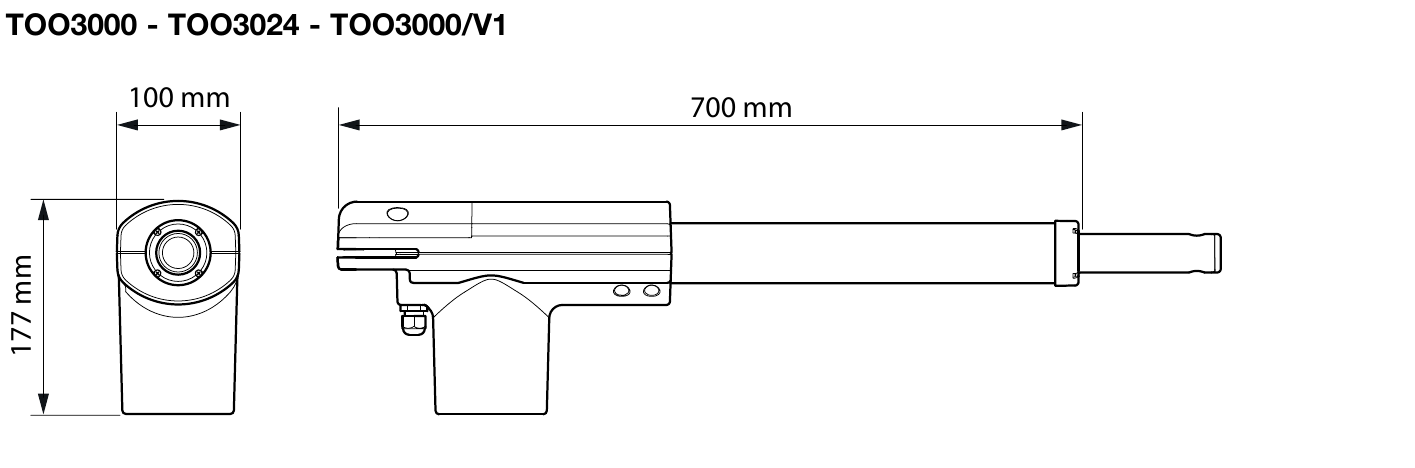

| A motor méretei | 700 × 100 × 177 mm |
A 340 W és 2 000 N értékek maximálisak, nem névlegesek. A 6 kg a motor önálló tömege; a kiszállított csomag tömege ettől eltérhet.
