A kapuval együtt tervezze meg a kapunyitót. Még a gyártás és a betonozás előtt vesse össze a kapuszárny hosszát és várható tömegét, a kitöltést, a szélterhelést és a nyitások számát. Ellenőrizze a konzolok helyigényét, és készítse elő a kábelezést. Meglévő kapunál mérje fel ezeket a méreteket, és ellenőrizze a mechanikát. Magát a kapunyitót csak a kész kapuszárny sikeres kézi próbája után szerelje fel.
| Szárnyas kapu: válasszon témát | |
|---|---|
| Felmérés és folyamat | |
| Helyigény és lejtés | Keret, pántok és kitöltés |
| Kapunyitó és konzolok | Ütközők és tartozékok |
A választás során három ellenőrzést végezzen el: a kapuszárny megfelel a hossz- és tömegkorlátnak, a konzolok elhelyezhetők a szerelési méretrajz alapján, és a rendszer bírja a kívánt igénybevételt. Egyetlen maximális érték teljesítése nem elegendő.
Hogyan válasszunk kapunyitót szárnyas kapuhoz?
Az alap a hossz az egyik kapuszárny zsanértengelytől mért hossza valamint a keret tömege kitöltéssel és vasalattal együtt. Új kapunál használja a gyártási rajz és az anyagadatok értékeit, majd a befejezés után ellenőrizze azokat. Jegyezze fel a szokásos nyitásszámot és a legforgalmasabb órát. A „2 m-ig / 400 kg-ig” jelölés nem jelenti azt, hogy mindkét maximum egyszerre érvényes.
| Kapunyitó típusa | Mikor érdemes számításba venni |
|---|---|
| Lineáris Wingo / Toona | Szokványos oszlopokhoz, ha a szerelési méretek és a löket megfelelő. |
| Csuklókaros HOPP | Az oszlophoz másfajta rögzítés szükséges; ellenőrizze a kar teljes mozgásterét. |
| Földbe süllyesztett S-Fab / M-Fab | A kapunyitó nem lehet látható; szerelődobozt és vízelvezetést kell előkészíteni. |
Példa: kapunyitó utólagos felszerelése kész kapura
Két, egyenként körülbelül kétméteres kapuszárnyat kezel kézzel, acéloszlopokon. A választást ne csak a „4 m-ig használható kapunyitó” adat alapján kezdje — az egyes kapuszárnyakat külön kell figyelembe venni.
- Felszerelt kitöltéssel végezze el a teljes kézi mozgatási próbát. Ha a kapuszárnyat emelni kell, vagy szorulva kell átnyomni, először javítsa meg a mechanikát.
- Mérje meg a zsanértengelytől számított hosszt, állapítsa meg a tömeget és a nyitási szöget. Készítsen fényképet az udvar felől a zsanértengelyről, az oszlopról és a keretről; lineáris kapunyitó esetén adja meg annak konkrét szerelési méreteit is.
- Hasonlítsa össze a megfelelő motort és a komplett készletet. Ellenőrizze a vezérlőegységet, a konzolokat, az ütközőket, a védelmi eszközöket és a kulcshoz való hozzáférést áramszünet esetén.
Kapcsolódó alkatrészek és útmutatók: kézi próba, kapunyitó-modellek, Wingo mérési útmutató, a készlet tartalma.
24 V-os vagy 230 V-os motor?
| Mit hasonlít össze | 24 V-os egyenáramú motor | 230 V-os váltakozó áramú motor |
|---|---|---|
| Tápellátás | A motort a hozzá tartozó vezérlőegység táplálja. A szokásos rendszer hálózati betáplálása 230 V. | A motor 230 V AC feszültséggel működik, kompatibilis vezérlőegységen keresztül. |
| Tartalék akkumulátor | Csak támogatott vezérlőegységgel és megfelelő akkumulátormodullal lehetséges. Nem része automatikusan a készletnek. | Szokásos 24 V-os tartalékmodul nem csatlakoztatható hozzá. A vészhelyzeti hozzáférést az adott rendszernek megfelelően oldja meg. |
| Lassítás és védelem | A funkciók a motortól, a vezérléstől és az esetleges enkódertől függenek. | A funkciók szintén a vezérléstől és a motortól függenek; a feszültség önmagában nem határozza meg a felszereltséget. |
| Melyiket válassza? | A kapuszárny korlátai, geometriája, ciklusszáma és a kívánt funkciók alapján. | Ugyanezek a szempontok. A nagyobb feszültség önmagában nem jelent erősebb vagy megfelelőbb kapunyitót. |
Szokásos otthoni bejárónál először döntse el, hogy szeretne-e akkumulátoros tartalék tápellátást, milyen gyakran nyitja majd a kaput, és hány ciklus követi egymást. Ezután hasonlítsa össze a konkrét modelleket. A ciklusszámot, a védelmet és a kompatibilitást a készülékek kézikönyvében ellenőrizze.
Modellek áttekintése a kapuszárny hossza szerint
A táblázatban az egyes modellekhez tartozó maximális kapuszárnyhosszt találja. Az adott hosszhoz megengedett tömeget a kiválasztott kapunyitó grafikonján ellenőrizze.
| Modell | Egy kapuszárny maximális hossza* | Motor tápellátása / kézikönyv |
|---|---|---|
| WG2024 | 2 m | 24 V DC Kapunyitó kézikönyve (PDF) |
| WG3524 | 3,5 m | 24 V DC Kapunyitó kézikönyve (PDF) |
| TO4024 | 3 m | 24 V DC Kapunyitó kézikönyve a weboldalon Kapunyitó kézikönyve (PDF) |
| TO5024 | 5 m | 24 V DC Kapunyitó kézikönyve a weboldalon Kapunyitó kézikönyve (PDF) |
| TO7024 | 7 m | 24 V DC Kapunyitó kézikönyve (PDF) |
| HO7124 / HO7224 | 2,4 m | 24 V DC HOPP kézikönyve a weboldalon Kapunyitó kézikönyve (PDF) |
| SFAB2024 | 2,3 m | 24 V DC Kapunyitó kézikönyve (PDF) Grafikon és kézikönyv a weboldalon |
| MFAB3024 | 3 m* | 24 V DC Kapunyitó kézikönyve (PDF) Grafikon és kézikönyv a weboldalon |
| WG4000 | 2 m | 230 V AC A meghajtás kézikönyve (PDF) |
| WG5000 | 3,5 m | 230 V AC A meghajtás kézikönyve (PDF) |
| TO4005 | 3 m | 230 V AC A meghajtás kézikönyve (PDF) |
| MFAB3000 | 3 m* | 230 V AC A meghajtás kézikönyve (PDF) Grafikon és kézikönyv a weboldalon |
* Az M-Fab MFAB3000 és MFAB3024 esetében új összeállítás tervezésekor a 3 m-es határértékből induljon ki. A régebbi megnevezést vagy a 3,5 m-es adatot tartalmazó dokumentációt az adott meghajtókivitelre vonatkozóan erősíttesse meg; ne vegye át automatikusan.
* A megadott hosszúság a modell felső határértéke, nem pedig ígéret arra, hogy a meghajtás ekkora hosszúság mellett a maximális tömeget is képes kezelni. Ellenőrizze a kapukitöltést, a szélterhelést és a szerelési lehetőségeket is.
A táblázatban található hivatkozások az egyes meghajtások kézikönyveihez vezetnek. Az elektromos bekötéshez a készlethez mellékelt vezérlőegység kapcsolási rajzát használja; a 24 V-os és 230 V-os motorok bekötése eltérő.

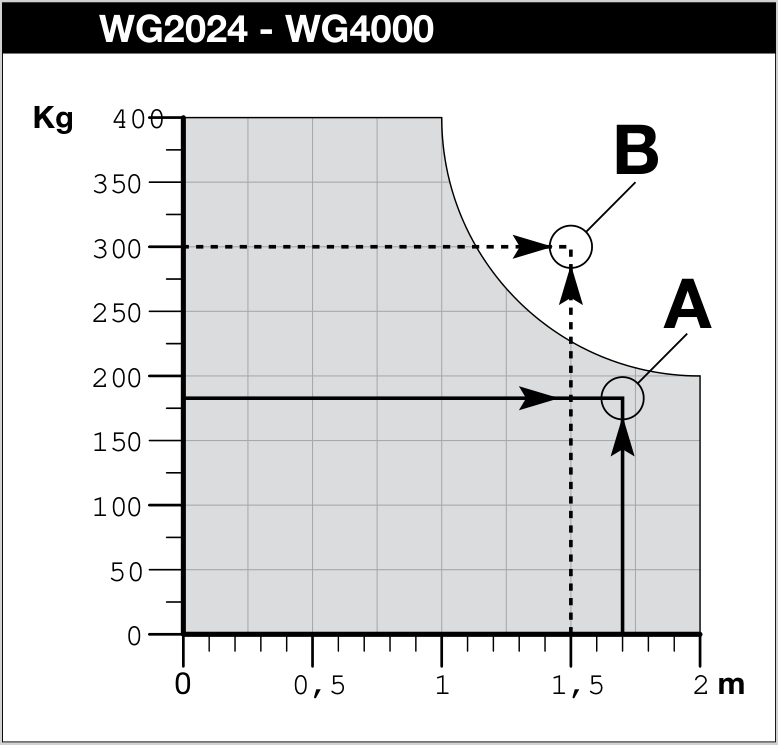

NICE Wingo WG2024/WG4000 grafikon: a megengedett tömeg a kapuszárny hosszának növekedésével csökken; 2 m-nél körülbelül 200 kg. Kattintson a nagyításhoz.
Példa: hogyan olvassuk le a meghajtás határértékét
- A vízszintes tengelyen keresse meg az egyik kapuszárny hosszát a pánt tengelyétől mérve. A függőleges tengelyen a kész kapuszárny tömege látható.
- A Wingo WG2024/WG4000 esetében a határérték 2 m-nél körülbelül 200 kg. A külön feltüntetett 400 kg-os érték tehát nem egy 2 méteres kapuszárny teherbírását jelenti.
- Ha a pont a határ fölé esik, a modell nem megfelelő. Ha a megengedett tartományon belül van, akkor is ellenőrizze a kapukitöltést és a szélterhelést, a szerelési méreteket és a ciklusok számát. A választást csak ezeknek az ellenőrzéseknek az együttes eredménye alapján hozza meg.
Példa a mi kapunkra: két, nagyjából kétméteres kapuszárny esetén a tényleges, tengelytől mért hossz, a tömeg, a kapukitöltés és a szerelési méretek a meghatározók. A grafikonon ábrázolt hossz/tömeg pont, valamint a szélterhelés és a geometria alapján derül ki, hogy a WG2024 vagy egy másik összeállítás megfelelő-e.
Szárnyas kapukhoz való meghajtások teljes kínálata »
Ha kevés hely van a nyitáshoz
Fontolja meg a kifelé nyitást, ha kevés a hely a telken. Ellenőrizze a teljes ívet a behajtó előtt, a telekhatárt és a meghajtás szerelési helyét. A Wingo és Toona lineáris meghajtásoknál általában számoljon a következővel: NICE PLA6 hosszabbított hátsó konzol; a szükségességét és a helyzetét az adott modell szerelési ábrája alapján kell megerősíteni. Tekintse meg a hely és a lejtés mérését. Rövid udvar esetén segíthet a csuklós mechanizmus; a csuklókat, a meghajtást és a becsípődési pontok védelmét egyetlen összeállításként kell megtervezni.
Vissza a cikk tartalomjegyzékéhez
A meghajtás geometriája a konzolok felhegesztése előtt
Széles falazott pillér vagy süllyesztett pánt
Mérje meg a pánt tengelyének helyzetét a pillér széléhez és a kész rögzítőfelülethez képest. Mérje fel a pillér mögötti helyet és a kívánt nyitási szöget is. Ezután vesse össze a lineáris meghajtás szerelési ábráját a csuklókar számára rendelkezésre álló hellyel. HOPP nem jelent automatikus megoldást minden széles pillér esetén; a karnak ütközés nélkül kell végigjárnia a teljes mozgáspályát.
Wingo WG2024 és WG3524: honnan mérjük az A, B és C méreteket

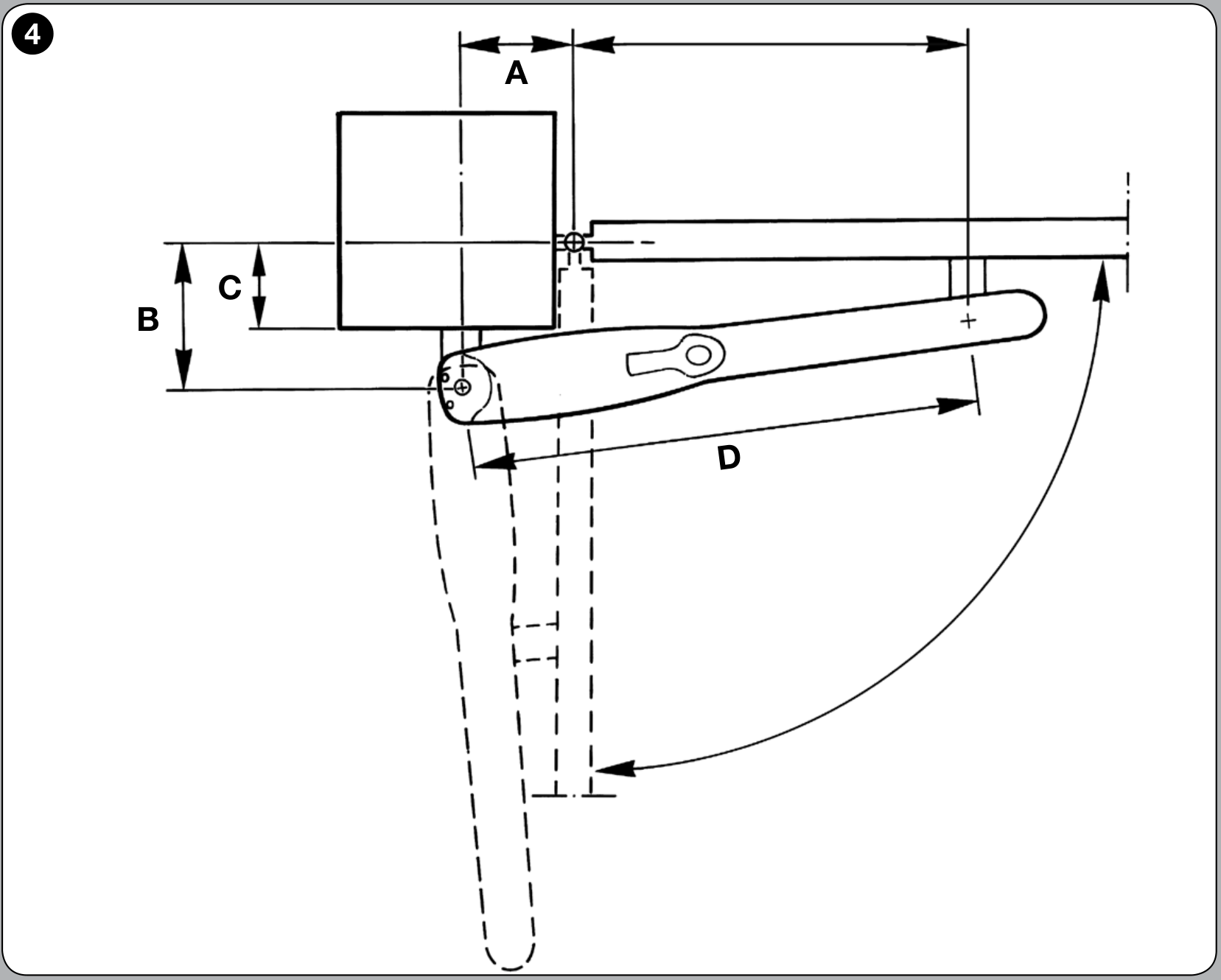

Az alábbi alaprajz a NICE Wingo kézikönyvének 4. ábrája. Használja a saját modelljéhez tartozó grafikonnal együtt: a WG2024 és a WG3524 szerelési grafikonja eltérő. Az ábra befelé nyíló kaput mutat; az értékek Toona vagy HOPP esetén nem alkalmazhatók.
A folytonos vonal a zárt kaput, a szaggatott vonal a nyitott helyzetet jelöli. Kattintson a rajz nagyításához.
| Méret | Honnan hová mérjen az alaprajzon |
|---|---|
| C | Merőlegesen a pánt tengelyétől a pillér felületéig mérje, amelyre a hátsó konzol kerül. Az ábrán ez a pillér alsó éle. Vegye figyelembe a kész burkolatot. |
| A | A zárt kapuszárny irányában, a pánt tengelyétől a meghajtás hátsó csapjának középpontjára eső merőleges vetületig mérje. Az ábrán ez a pillér fölötti vízszintes méret. |
| B | A zárt kapuszárnyra merőlegesen, a pánt tengelye és a meghajtás hátsó csapjának középpontja között mérje. Az ábrán ez a bal oldali függőleges méret. |
A tengelyek középpontjáig mérjen, ne a motor széléig. Használjon derékszögű vonalzót vagy merőleges segédvonalakat a vázlaton. A pánt és a hátsó csap közötti közvetlen ferde távolság sem az A, sem a B méretnek nem felel meg.
A mért C értéktől a konzol helyzetéig

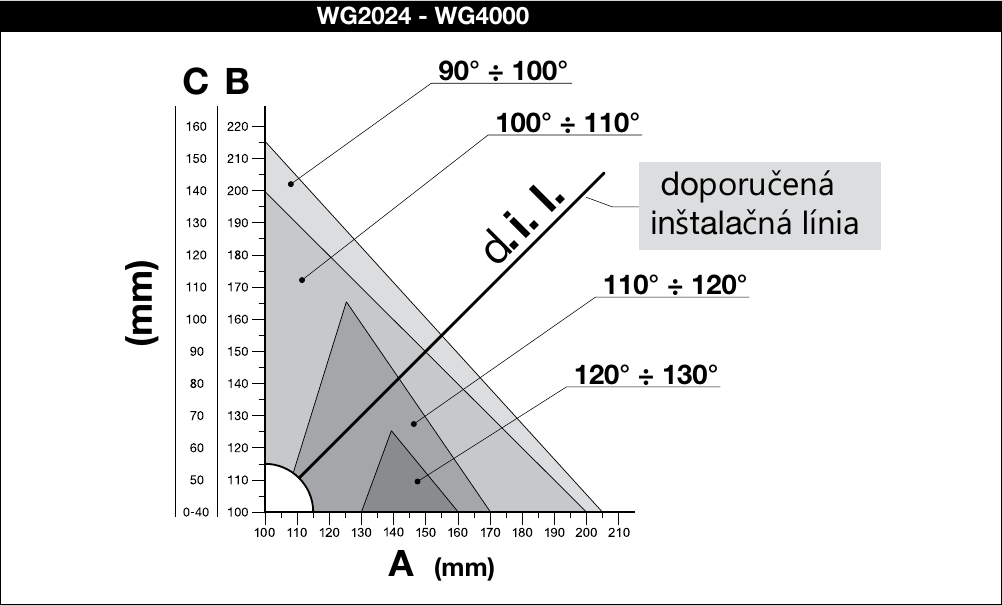

- Válassza ki a saját modelljéhez tartozó grafikont. A bal oldalon keresse meg a mért C értéket. Ugyanebben a magasságban olvassa le a B értéket; a grafikon vízszintes tengelyén az A méret található.
- Kövesse a kívánt nyitási szöget. A C értéktől húzott vízszintes vonal metszi az ajánlott szerelési vonalat (d.i.l.). A metszéspontból lefelé haladva olvasható le az A méret. Ellenőrizze, hogy a pont melyik szögtartományba esik.
- Mérje fel az eredményt a pilléren. A konzolt úgy kell elhelyezni, hogy a hátsó csap középpontja a kiválasztott A és B méretnek megfelelő helyre kerüljön. Ha a kívánt nyitási szög nem érhető el, a pozíciót a grafikon megengedett tartományán belül kell módosítani; a kézikönyv szerint az A és B méretnek hasonlónak kell lennie.
- Határozza meg az első konzol helyét. Az adott modellhez tartozó D/E pozíciót az 1. táblázatból válassza ki a következőben: Wingo kézikönyv. Ezután ellenőrizze a konzolok előírt magasságkülönbségét, a teljes löketet, a szabad mozgást és a kulcshoz való hozzáférést.

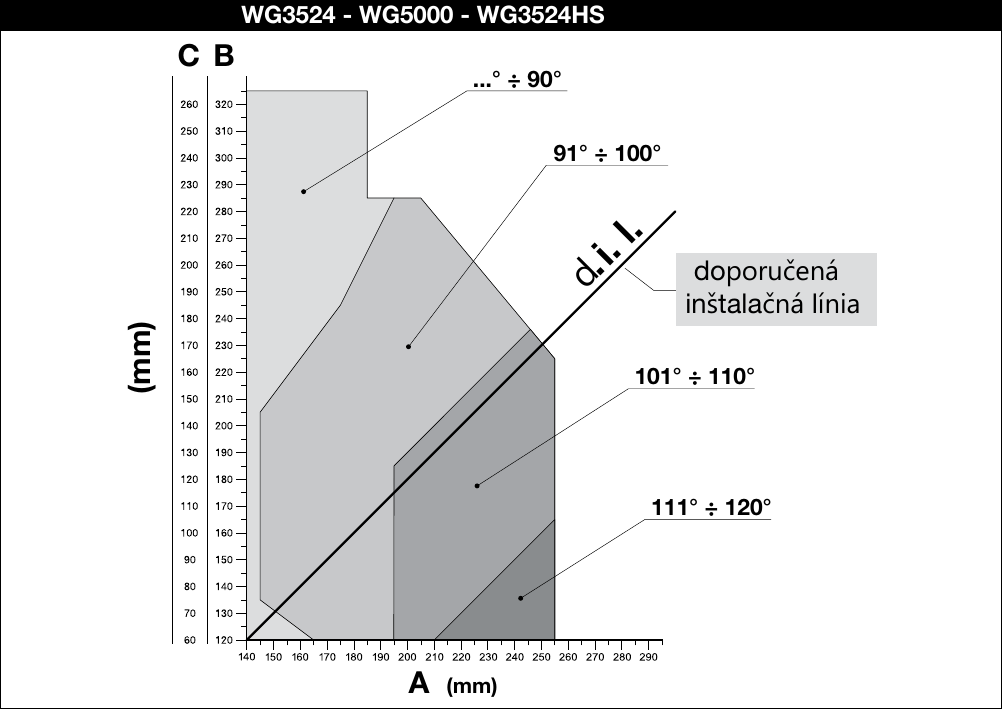

Kattintson a grafikon nagyításához. Ezek a szerelési grafikonok a konzolok helyzetét határozzák meg; nem helyettesítik a kapuszárny hosszára és tömegére vonatkozó külön grafikont.
Szerelési grafikonok a Wingo kézikönyvben (PDF)
Ha a konzol nem fér el megfelelően, ne helyezze át a csapot egyszerűen a legközelebbi kényelmes pontra. Ellenőrizze, hogy megfelelő-e a NICE PLA6 hosszabbított konzol, a kézikönyv szerinti átalakítása vagy egy másik meghajtástípus. Az első konzolnak a keretbe vagy egy merevítőelembe kell átadnia az erőt, nem csupán egy vékony lamellába. A végleges helyzetet és a rögzítést együtt kell megítélni.
Wingo kifelé nyíló kapunál
Kifelé nyíló kapunál a konzolok elrendezése más. A Wingo kézikönyv az alábbi megoldáshoz: 7. ábra hosszabbított PLA6 konzolt ír elő. Használja a megfelelő rajzot és táblázatot, és ellenőrizze a szabad áthaladást, valamint a motor teljes mozgástartományát. A fenti 4. ábra nem használható fordított szerelés sablonjaként.
A HOPP-nek hely kell a kar mozgásához
A HOPP esetében itt a következőt vizsgáljuk: befelé nyitás. A meghajtás házának és a kar mozgásának helyigényét mérje fel a HOPP saját szerelési rajza alapján. Az ábrán jelzett irányban legalább 400 mm szabad hely szükséges; ez az adat nem a pillér szélességét jelenti. Ellenőrizze a kar teljes mozgáspályáját, a pánt helyzetét és a konzolok szilárd rögzítését.

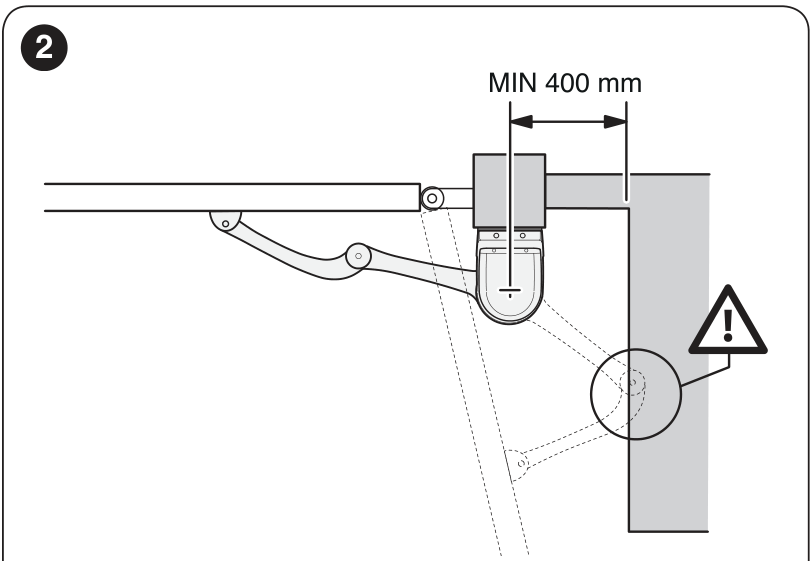

HOPP meghajtásnál hagyjon legalább 400 mm szabad helyet az ábrán jelzett irányban. Kattintson a nagyításhoz.
Példa: a pánt mélyen, egy falazott pillérben található
A széles oszlop önmagában még nem határozza meg, milyen kapunyitó illik rá. A pánt, a hátsó konzol helyzete, valamint a hajtóműtest vagy a kar szabad mozgáspályája a döntő.
- A kiválasztott lineáris kapunyitó rajza alapján mérje fel a méreteket. Ha a konzol nem fér bele a diagram megengedett tartományába, ne helyezze át pusztán azért, hogy fel lehessen csavarozni.
- Ellenőrizze, hogy az adott modellhez elérhető-e hosszabbított konzol vagy csuklókaros kapunyitó. HOPP esetén ellenőrizze a kar teljes befelé irányuló mozgását; a megoldáshoz szabad hely és stabil alap is szükséges.
- Jelölje meg a fényképen a burkolat szélét, a pánt tengelyét és a teherhordó mag helyét. A konzolt a teherhordó részhez kell rögzíteni, a rögzítőelemek élre vonatkozó megfelelő távolságainak betartásával.
Kapcsolódó alkatrészek és útmutatók: Wingo geometria, HOPP geometria, oszlop és rögzítés.
Földbe süllyesztett kapunyitó: tengely és vízelvezetés
A tok helyét és méreteit még betonozás előtt, az adott kapunyitó alapján határozza meg. A kimenő tengelyének egy vonalba kell esnie a felső pánt tengelyével. Rendelés előtt ellenőrizze, hová folyik el a víz a tokból, és hogyan fér majd hozzá a fedélhez és a kézi kioldóhoz. M-Fab esetén ellenőrizze még a szárny szélessége alapján javasolt elektromos zárat.
Az S-Fab SFAB2024 az MC424 család enkóder nélküli változata. Az SFAB2124 enkóderrel rendelkezik, és az MC824H vezérléssel használható; ezek a típusjelölések nem felcserélhetők. Az M-Fab MFAB3024 24 V-os, míg az MFAB3000 230 V-os.
Vissza a cikk tartalomjegyzékéhez
A kábelezést a burkolás és betonozás előtt készítse elő
A kábelezés kiválasztása a motornál és a konkrét vezérlőegységnél kezdődik. A központi egység 230 V-os betáplálása és a motor feszültsége két külön dolog. Az aktuális Wingo WG2024/WG3524 készlet MC424LR30 vezérléssel 24 V DC motorokkal működik. A HOPP HO7124 esetén a vezérlőegység a fő kapunyitóban található; a HO7224 a második motor.
| Nyomvonal / elem | Előkészítendő |
|---|---|
| Tápellátás | Külön megtervezett betáplálás, védelem és hálózati leválasztás. Az elektromos szerelést szakképzett szakember végezze. |
| Mindkét kapunyitó | Átvezetés az oszlopok között, valamint kivezetések a konzoloknál. Az erek számát és keresztmetszetét a motor és a vezérlés határozza meg. |
| Fotocellák | Nyomvonalak mindkét oldalra, és kockázatértékelés alapján szükség esetén további helyekre. A relés EPM és a BlueBUS EPMB elektromosan nem felcserélhető. |
| Jelzőlámpa és antenna | Kivezetés jól látható helyre. A lámpa feszültségét az adott vezérlőegység kimenete határozza meg. |
| Zár, biztonsági élek, vezérlés | Tartalék védőcsövek és hozzáférhető csatlakozási pontok. A konkrét interfészt és tápellátást a vezérlőegység kézikönyve ismerteti. |
Példa: a burkolat még nincs kész
Először határozza meg a vezérlés, mindkét motor, a fotocellák és a kezelőelemek helyét. A bejáró alatti átvezetést most könnyebb előkészíteni, mint később a burkolat bontásával. HOPP esetén a vezérlés a fő kapunyitóban található, ezért a nyomvonalak nem vehetők át olyan összeállításból, amely külön vezérlődobozzal rendelkezik.

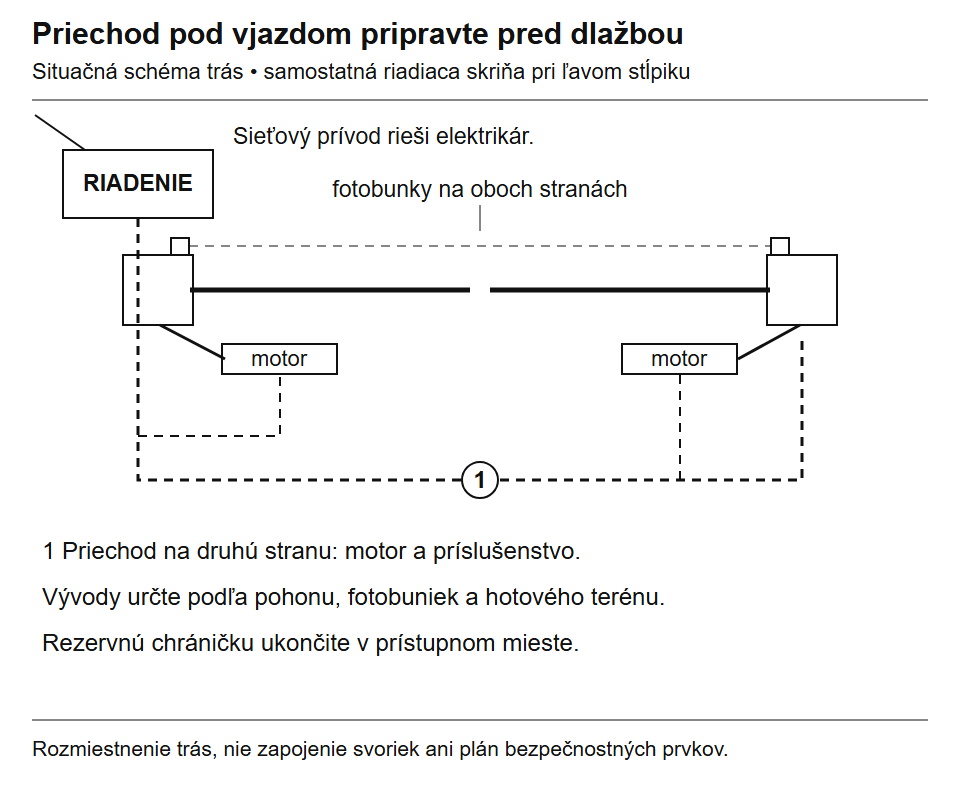

A rajz az építési előkészítést mutatja. A védőcsövek számát, a vezetékek elkülönítését és a méreteket az adott összeállításra vonatkozó elektromos terv határozza meg. Kattintson a nagyításhoz.
- Földmunka előtt: a vázlaton jelölje a kész burkolat magasságát, a pontos kivezetéseket és a további elemeket, például a billentyűzetet vagy az elektromos zárat.
- Betemetés előtt: ellenőrizze a védőcsövek átjárhatóságát, helyezzen be behúzószálat, és fényképezze le a nyomvonalakat a rögzített pontoktól mért távolságokkal együtt.
- Későbbi kiegészítésekhez: érdemes tartalék védőcsövet is betervezni. A végeinek hozzáférhetőnek kell maradniuk, és védeni kell őket a szennyeződéstől és a víztől.
A hálózati betáplálást, a biztosítást, a védelmeket és a vezetékek elhelyezését bízza villanyszerelőre. A kapcsokat és a polaritást a pontosan megadott vezérlőpanel és tartozékok szerint kell bekötni; a helyszínrajzi vázlat nem helyettesíti a kapcsolási rajzot.
Példa az MC424LR30 kábelezésére
Az alábbi keresztmetszetek és hosszúságok az alábbi vezérlésű Wingo összeállításra vonatkoznak: MC424LR30. Más vezérlőpanel esetén annak saját útmutatóját használja. A hosszabb nyomvonalat, a feszültségesést, a kábeltípust és a fektetési feltételeket villanyszerelővel kell ellenőriztetni.
| Csatlakozás | A táblázatban megadott kábeltípus | Legfeljebb |
|---|---|---|
| Betáplálás a központi egységhez | 3 × 1,5 mm² | 30 m |
| M1 motor / M2 motor | 3 × 1,5 mm² mindkét motorhoz | 10 m |
| Jelzőlámpa | 2 × 1 mm² | 10 m |
| Antenna | Árnyékolt RG58 kábel | 20 m; ajánlottan 3 m-nél rövidebb |
Tekintse meg az MC424LR30 kapcsolási rajzát a fotocellákkal együtt. Egyszárnyú kapunál az M1 motor kimenete nem használatos; más vezérlőegység esetén annak saját kapcsolási rajza szerint járjon el.
A burkolat lefektetése előtt határozza meg a billentyűzet, kulcsos kapcsoló vagy mobiltelefonos vezérlés helyét is. A zár, az érzékelők és a vezérlés külön nyomvonalat és eltérő tápellátást igényelhetnek.
Vissza a cikk tartalomjegyzékéhez
Hol kell ellenőrizni a becsípődés veszélyét
A biztonság a teljes összeállításon múlik: a kapu kialakításán, környezetén, a kapunyitón, a vezérlésen és a helyes beállításon. A fotocella csak a saját fénysugarát érzékeli. Előfordulhat, hogy nem érzékeli a pántnál álló embert, illetve a nyitott szárny és a rögzített kerítés közötti területet.

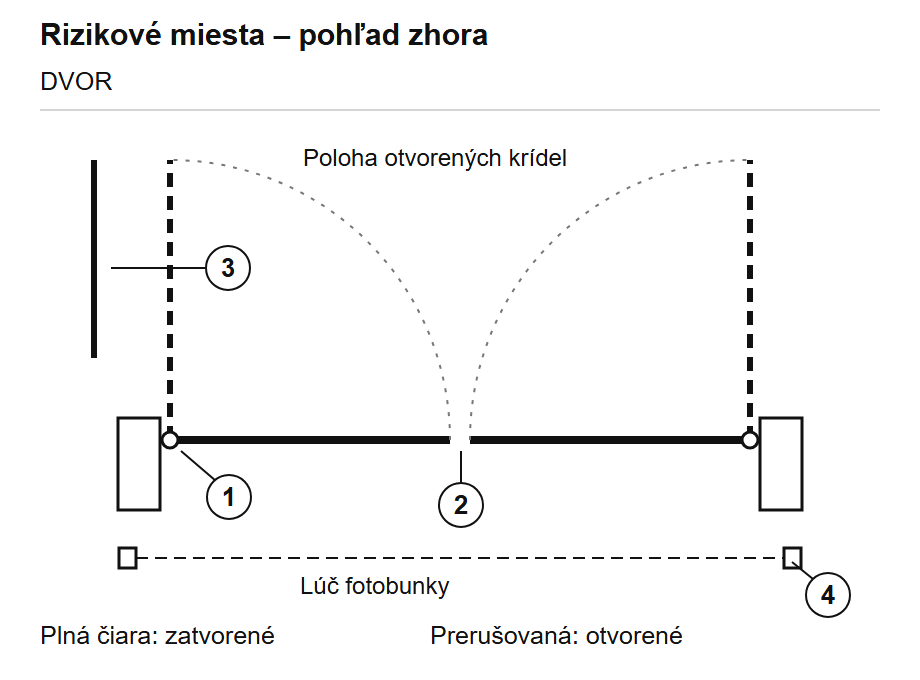

Folytonos vonal: zárt helyzet. Szaggatott vonal: ugyanazon szárnyak nyitott helyzete. Az ábra az ellenőrizendő helyeket jelöli, nem pedig előírt biztonsági távolságokat.
| Hely | Mit ellenőrizzen a próba során |
|---|---|
| 1. A pántnál és az oszlopnál | Ellenőrizze, hogy a mozgás során nem záródik-e össze úgy a rés, hogy becsípheti a kezet vagy a lábat. |
| 2. A szárnyak között | A mozgás sorrendjét, az átfedést és a középső ütközőnél elért véghelyzetet. |
| 3. Rögzített akadálynál | A nyitott szárny teljes mozgását a kerítéshez, falhoz, autóhoz és járdához képest. |
| 4. A kapunyílásban | A fotocellák helyzetét, a vezérlés reakcióját, valamint a fénysugarukon kívül eső területeket. |
A tényleges rések és a kapu mozgása alapján válassza ki a védelmet: burkolat, biztonsági él, megfelelő érzékelők vagy erőkorlátozás. Az automatika üzembe helyezését bízza szakképzett szerelőre. Ha a védelem erőkorlátozást alkalmaz, annak hatékonyságát az érvényes követelmények és az útmutató szerint, megfelelő műszerrel végzett méréssel kell ellenőrizni. A kézzel végzett próba vagy a fotocellák önmagukban történő felszerelése nem helyettesíti ezt az ellenőrzést.
Vissza a cikk tartalomjegyzékéhez
Felszerelés és első próbák
- Ellenőrizze, hogy a kapu kézzel könnyen mozgatható, a pántok stabilak, az ütközők pedig megfelelően működnek.
- Fúrás vagy hegesztés előtt ellenőrizze a méreteket és a löketet a pontos kapunyitó útmutatójában, beleértve a kifelé nyitáskor használt konzolt is.
- A motorokat, a védőelemeket és a kezelőelemeket a ténylegesen szállított vezérlőegység kapcsolási rajza szerint kösse be. A hálózati csatlakoztatást szakképzett szakemberre kell bízni.
- Az útmutató szerint állítsa be a mozgásirányt, a szárnyak sorrendjét, a mozgáspályát, az erőt és a biztonsági bemenetek reakcióját.
- Végezzen több teljes nyitási-zárási ciklust, és ellenőrizze a védelmi funkciókat, a kézi kioldást, valamint az áramszünet utáni működést.
Ha a szárny akad vagy szélben megáll, ellenőrizze a mechanikát, a kitöltést és a kiválasztott modell megfelelőségét. Az erő egyszerű növelése nem helyettesíti a hiba okának kijavítását.
Vissza a cikk tartalomjegyzékéhez
Gyakori kérdések rendelés előtt
Felszerelhető meghajtás egy meglévő kapura?
Igen, ha a kapu alkalmas automatizálásra. Ellenőrizze, hogy a kapu könnyen, kézzel mozgatható-e, vizsgálja meg a zsanérokat és a keret szilárdságát, majd mérje fel a konzolok helyét. Ha a kapuszárny súrlódik, megsüllyed vagy csavarodik, először javítsa meg a mechanikát.
Felszerelhetem a meghajtást később is?
Igen. Az építkezés során azonban már válassza ki a megfelelő típust, és ellenőrizze a szerelési méreteit. Készítsen szilárd rögzítési pontokat a konzoloknak, valamint védőcsöveket a motorokhoz és a tartozékokhoz. Földbe süllyesztett meghajtás esetén előre gondoskodni kell a házakról és a vízelvezetésről is.
Hogyan nyithatom ki a kaput áramszünet esetén?
Az útmutató szerint a kulccsal oldja ki a meghajtást, majd kézzel nyissa ki a kaput; ha van rajta zár, azt is nyissa ki. Próbálja ki előre, hogyan fér hozzá a kioldóhoz, különösen akkor, ha nincs külön kiskapuja. Ilyen bejáratnál még a szerelés előtt válassza ki a vészhelyzeti hozzáférés módját.
Ha a kapu az egyetlen bejárat a telekre: még a vásárlás előtt ellenőrizze, hogyan férhet hozzá áramszünet esetén a motor és a zár kioldójához. A házban tartott kulcs önmagában nem segít, ha kint reked. Fontolja meg a második bejárat kialakítását vagy az adott rendszerhez jóváhagyott külső kioldást; a rendszer által támogatott akkumulátoros tartalék kapacitása korlátozott.
Akkumulátoros tartalék csak olyan összeállításnál lehetséges, amely támogatja ezt. Elektromos zár esetén azt is ellenőrizze, milyen állapotba kerül áramszünetkor. A retesz automatikus kioldása önmagában nem szabadítja fel a blokkolt meghajtást.
Vissza a cikk tartalomjegyzékéhez
Karbantartás és gyakori problémák
| Jelenség | Mit ellenőrizzen először? |
|---|---|
| A kapuszárny megsüllyedt | A zsanérok és rögzítésük, a rögzítések, a keret deformációja és az oszlop mozgása. |
| Csak a mozgási út egy részén akad el | A terep és az akadályok, a zsanérok egytengelyűsége és a konzolok geometriája. |
| Szélben megáll | A kapukitöltés és a szélterhelés, a meghajtás alkalmassága és a mechanika. A nagyobb erő önmagában nem oldja meg a problémát. |
| A kapuszárnyak záráskor összeütköznek | A kapuszárnyak sorrendje, átfedése, ütközői és az adott vezérlőegység beállítása. |
| Víz a földbe süllyesztett házban | Vízelvezetés, a lefolyó átjárhatósága és a ház állapota. |
| A kapu nem reagál | A tápellátás állapota, a jelzések és a diagnosztika az adott vezérlő pontos típusa szerint. A biztonsági bemenetek a bekötés részei maradnak. |
A rögzítések, zsanérok, ütközők, korrózió, szabad mozgás, védőelemek és kioldás rendszeres ellenőrzésével a kapu jó állapotban tartható. Az ellenőrzési időközt a gyártó ajánlása és az igénybevétel mértéke határozza meg. A karbantartást áramtalanított állapotban, a tartalék tápellátást is leválasztva, valamint rögzített kapuszárnyakkal kell elvégezni; a kenés módját az adott vasalathoz kell igazítani.
Vissza a cikk tartalomjegyzékéhez
Segítünk kiválasztani a bejáratához illő összeállítást
Küldje el mindegyik kapuszárny hosszát és hozzávetőleges tömegét, a kitöltés típusát, a zsanértengely oszlophoz viszonyított helyzetét, a kívánt nyitási szöget és a helyszínről készült fényképeket. Tanácsot adunk a meghajtás és a tartozékok kiválasztásához; az illeszkedést az adott modell szerelési rajza és a telepítési feltételek alapján lehet megerősíteni.
