Szárnyas kaput tervez, vagy utólag szeretne meghajtást felszerelni? Válassza ki a helyzetének megfelelő sort a táblázatban. Megmutatjuk, mit kell lemérni, mely alkatrészek illenek össze, és mit kell előkészíteni a gyártás és a betonozás előtt. A részleteket közvetlenül az adott kérdésnél nyithatja meg.
Találja meg a megfelelő megoldást a behajtójához
| Az Ön helyzete | Közvetlen megnyitás |
|---|---|
| Új kapu, egyelőre kézi működtetéssel | Példa: 4 × 1,5 m: keret, kapupántok és előkészítés a későbbi meghajtáshoz |
| Kész kapu, meghajtást szeretnék | Kézi próba, mérés és a készlet kiválasztása |
| Rövid vagy emelkedő udvar | Hely az autónak · példa a lejtés mérésére |
| Széles falazott oszlop | A lineáris kapunyitó konzoljai vagy csuklókar |
| Belátásgátlót és tömör kitöltést szeretnék | Mire figyeljen a meglévő kapu burkolásakor |
| Ütközőt vagy tolóreteszt választok | Kész burkolat, alacsony autó és megfelelő ellendarab |
| Gyalogos- vagy vészkijáratra van szükségem | Egy gyalogos kapuszárny · áramkimaradás |
Mit kell lemérni · Példa: 4 × 1,5 m · Mit rendeljen meg együtt · A javaslathoz szükséges adatok
A 4 m × 1,5 m-es példa az eljárás ismertetésére szolgál. A méreteket, a szerkezetet és a vasalatot igazítsa a saját behajtójához; ez nem univerzális gyártási rajz. A meghajtást csak a kész kapu sikeres kézi próbaüzeme után szerelje fel.
Az előkészítés sorrendje: felmérés → a kapuszárny, a vasalat és a meghajtás közös kiválasztása → rajz és építési előkészületek → gyártás és kézi próba → a meghajtás felszerelése és üzembe helyezése.
Mit mérjen le az alkatrészek kiválasztása előtt
Mérőszalaggal mérje le az oszlopok közötti kész nyílást felül és alul is. A vázlaton jelölje be az egyes kapupántok tengelyét, a burkolat végleges magasságát, valamint az autó helyét. Különböző méretű kapuszárnyak esetén mindegyiket külön mérje fel.
| Adat | Mit ellenőrizzen a helyszínen |
|---|---|
| Átjáró | A kész oszlopok közötti szabad távolságot a talajszinten és a kapu magasságában is. |
| Terep | A két kapuszárny teljes mozgáspályájának legmagasabb pontját, nem csak a zárt kapu alatt. |
| Nyitás | A nyitás irányát, a szükséges nyitási szöget, valamint az autótól, faltól, kerítéstől vagy járdától való távolságot. |
| Oszlopok | Anyag, állapot, teherhordó mag és hely a kapupánt, illetve a meghajtás konzolja számára. |
| Kapuszárnyak | A kapupánt tengelyétől mért hossz, a kész kapuszárny tömege és a kitöltés típusa. |
| Használat | Kézi vagy motoros működtetés, szélterhelés és a nyitások száma. |
A behajtó területének és lejtésének részletes felmérési útmutatója segít még a gyártás előtt felfedni az ütközéseket.

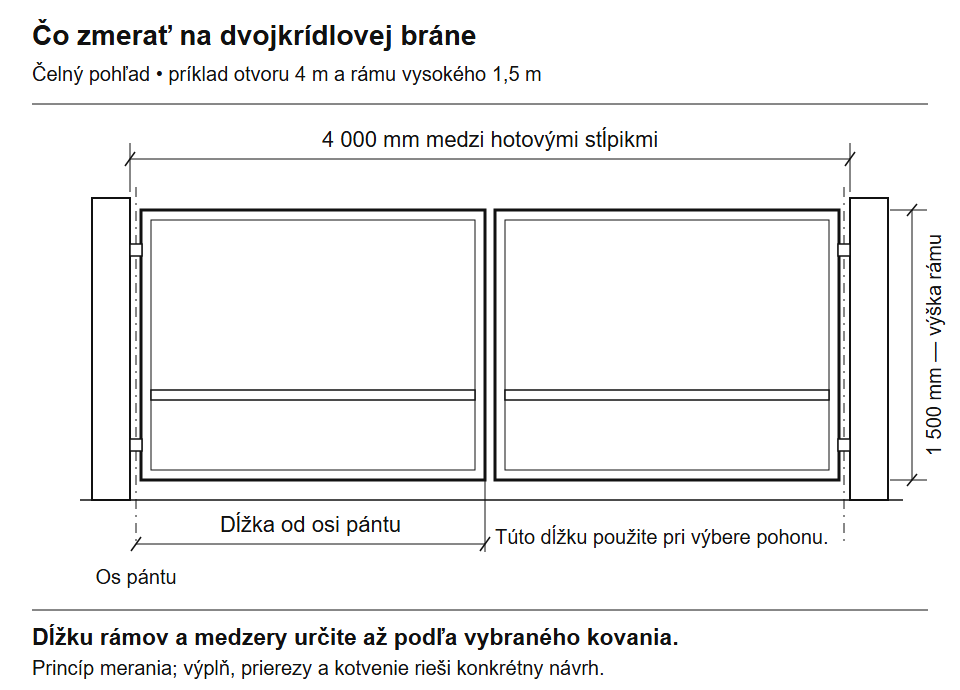

Szemléltető példa: 4 m-es átjáró, 1,5 m-es keret
A 4 000 mm a kész oszlopok közötti nyílás; az 1 500 mm a keret magassága. Az egyes keretek hosszát csak a kiválasztott kapupántok, ütköző és esetleges átfedés figyelembevételével határozza meg. Ne ossza egyszerűen két, egyenként kétméteres keretre a nyílást — a vasalatnak és a működési hézagoknak is kell hely.
Az áttekinthetőség kedvéért a kitöltés nincs feltüntetve. Egy vízszintes merevítő a keret lehetséges felosztását szemlélteti; ez nem határozza meg a keresztmetszetet vagy a konzol helyét. Kattintson a nagyításhoz.
A meghajtás kiválasztásához mérje le a kapuszárnyat a kapupánt tengelyétől a túlsó széléig. A profilok megrendeléséhez használja a keret gyártási rajzát. Két különböző méretről van szó.
Mely alkatrészekre van szükség együtt
Először határozza meg a működtetés módját. Ez határozza meg a kapuszárnyak rögzítését és a rendelés tartalmát is.
| Az Ön kapuja | A választás alapja |
|---|---|
| Kézi, kétszárnyú kapu | Kapupántok rögzítőelemekkel, ütközők és a nyitott kapuszárnyak rögzítése, a passzív kapuszárny tolóretesze ellendarabbal és a kívánt zárási módnak megfelelő zár. |
| Azonnali vagy későbbi meghajtással | A kapu mechanikáján felül számoljon még a következőkkel: konzolok és az azokat tartó szerkezeti elemek, vezérlés, kábelezés és védőelemek. Ellenőrizze az előírt ütközőket, az esetleges elektromos zárat és a vészhelyzeti hozzáférést. |
A teljes rendszert hasonlítsa össze: A motor önmagában feltüntetett ára még nem tartalmazza az összes szükséges alkatrészt és az építési előkészületeket. Földbe süllyesztett meghajtásnál ellenőrizze a szerelődobozokat, a kioldást és a vízelvezetést is; kézi kapunál a tolóretesz ellendarabját és a nyitott kapuszárnyak rögzítését.
Hogyan ellenőrizze a készlet tartalmát, és válassza ki a hozzáillő alkatrészeket
Minden útmutató egy helyen
| Mit szeretne megoldani | Útmutató és alkatrészválasztás |
|---|---|
| Elférnek a kapuszárnyak a behajtóban? | Lejtésmérés, kifelé nyíló kapu és összecsukható kapuszárnyak. Jelölje be a mozgáspályát és az autó helyét. |
| Miből építse meg a kaput? | Keret, profilok, oszlopok és alapok, kapupántok, kitöltés és felületvédelem. Ezeket a konzolok teherhordó rögzítési helyével együtt válassza ki. |
| Milyen meghajtást válasszon? | Meghajtástípus, 24 V vagy 230 V és az egyes modellek korlátai. A hosszt és a tömeget együtt vegye figyelembe. |
| Elférnek a konzolok? | Szerelési geometria: Wingo A/B/C és diagramok, HOPP kar vagy földbe süllyesztett meghajtás. |
| Mit kell előkészíteni és bekötni? | Kábelezés és MC424LR30 példa. Továbbá kézikönyvek, szerelés és próbaüzem és karbantartás és hibaelhárítás. |
| Hogyan rögzítse és működtesse a kaput? | Ütközők, Retesz ellendarabbal, Elektromos zár és vezérlés és tartalék tápellátás. Válasszon a kézi vagy automatikus működtetésnek megfelelően. |
Mire van szükségünk az alkatrészek és a meghajtás kiválasztásához?
Az első javaslathoz készítse elő a következőket:
- Vázlat a kapunyílásról, feltüntetve mindkét kapuszárny hosszát és magasságát, a nyitás irányát és szögét.
- A kitöltés típusa és a kész kapuszárny tömege; új kapu esetén az anyagjegyzék, amely alapján megbecsülhető a tömege.
- Három fénykép: a teljes behajtó az udvar felől, felülnézeti részlet a pántról és az oszlopról, valamint a hely, ahová a kapuszárny kinyílik. A részletfotón tüntesse fel a méreteket is — önmagában a fénykép nem elegendő.
Lejtős terep esetén adja meg a kapuszárnyak mozgási útvonala mentén mért magasságokat. Ha a meghajtás már fel van szerelve, fényképezze le az adattábláját és a vezérlőegység jelölését is.
Csak egy konkrét alkatrészt keres? Tekintse meg a pántokat, reteszeket, ütközőket vagy szárnyas kapuk meghajtásait. Csere esetén hasonlítsa össze a szerelési rajzot és az eredeti alkatrész ellendarabját is.
A behajtója adottságai alapján választjuk ki az alkatrészeket
Küldje el nekünk a méreteket és a fényképeket. Segítünk összehasonlítani a megfelelő pántokat, ütközőket és meghajtáskészleteket, valamint ellenőrizni a felszerelésükhöz szükséges helyet.
