Az ütköző határozza meg a végállást, a retesz rögzíti a kapuszárnyat, a megfelelő zár pedig bezárja. A kapukeret, a kész behajtófelület és a működtetés módjának figyelembevételével válassza ki őket. Automata kapunál a rögzítésnek együtt kell működnie a meghajtással; a hagyományos kézi reteszt a meghajtás indítása előtt ki kell oldani.

Megrendelés előtt ellenőrizze a teljes szerelvény összeillőségét

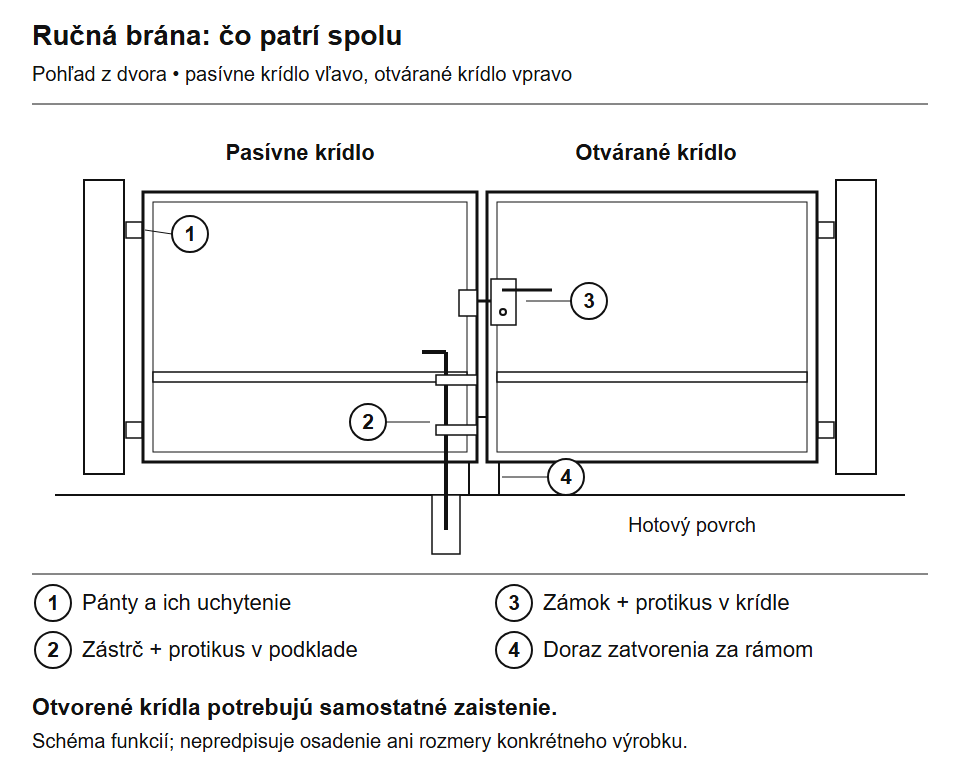

A kézi szerelvény elvi ábrája az udvar felől nézve. A pántokat és a kitöltést külön kell méretezni; a nyitott kapuszárnyak külön rögzítést igényelnek. Kattintson a nagyításhoz.

Vissza a cikk tartalmához

Mi állítja meg a kaput, és mi tartja a helyén?

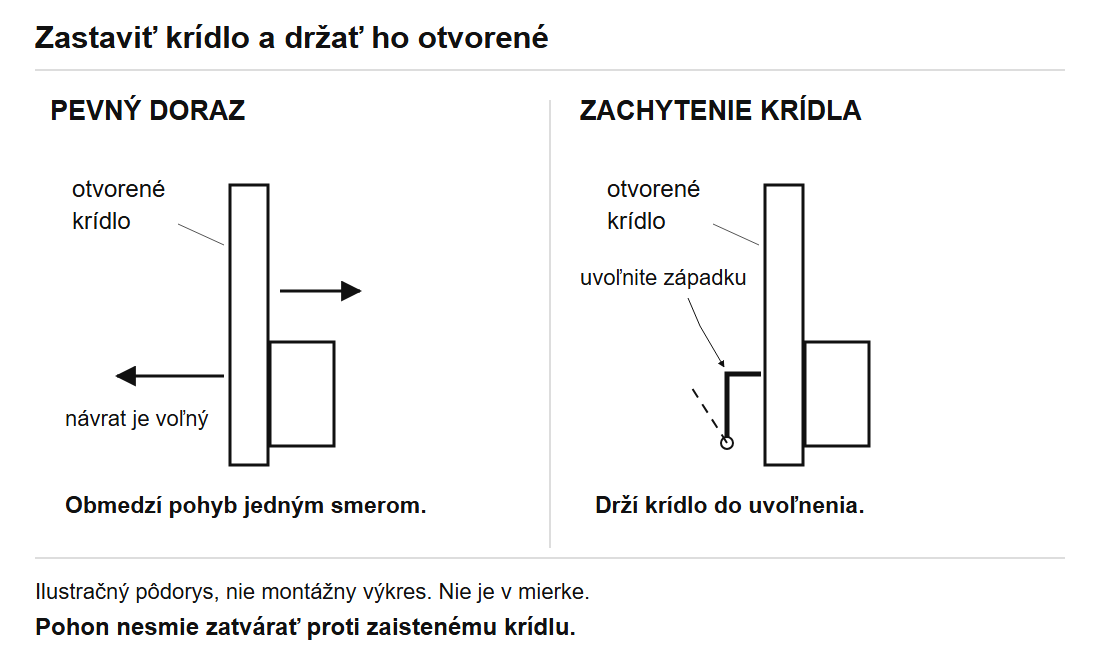

Automatizálás esetén a meghajtás útmutatója szerint válassza ki az ütközőket. A betanított működési idő nem helyettesíti általánosan a mechanikus ütközőt. A nyitott kapuszárny rögzítője nem maradhat reteszelve, amikor a motor elkezdi a zárást.

Az ütközőt a kész burkolathoz igazítva szerelje fel

Fúrás előtt ellenőrizze a kerettel való érintkezést, az autó alatti távolságot és mindkét kapuszárny mozgáspályáját. A később lerakott térkő megváltoztathatja a keret alatti rést és a reteszcsap szükséges benyúlási mélységét. A teherhordó aljzathoz válasszon rögzítést; önmagában a vékony térkőlap nem feltétlenül elegendő.

Alacsony autónál az ütközőn való áthaladást is ellenőrizze. A reteszből és a hüvelyéből el kell tudni távolítani a kavicsot, a leveleket és a havat. A vízelvezetést tartsa szabadon; a vízelvezető nyílás önmagában nem garantálja a fagyás elleni védelmet.

Példa: kész térburkolat és alacsony autó

Középső ütközőt és alsó reteszt választ. Fontos a keret alsó élének magassága, az autó mozgáspályája és a burkolat alatti teherhordó aljzat.

1. Csukja be és igazítsa egy vonalba a kapuszárnyakat. Mérje meg a kész felület és a keret közötti rést az ütköző helyén, valamint azt a távolságot, ameddig a reteszcsap benyúlik.
2. Vesse össze az ütköző magasságát a kerettel való érintkezés helyével és az autó tényleges áthaladási lehetőségével. A lejtés törésénél nem elegendő az autó katalógusban megadott szabad hasmagassága.
3. Ha süllyesztett EGS hüvelyt választ, a véghelyzetet külön ütközővel kell meghatározni. SABO esetén egyszerre mérlegelje az ütközőfelületet, a reteszcsap nyílását, a rögzítést és a tisztíthatóságot.

Kapcsolódó alkatrészek és útmutatók: ütközők, EGS és SABO, reteszválasztás.

Vissza a cikk tartalmához

Hogyan válasszon megfelelő ellendarabú reteszt?

Kézi kétszárnyú kapunál a passzív kapuszárnyat gyakran alsó retesszel rögzítik. Csak a zárt keret helyzetének és a kész felület magasságának meghatározása után válassza ki.

1. Mérje meg a benyúlási mélységet: a retesz rögzítési pontja és az ellendarab közötti távolságot. Hasonlítsa össze a termék teljes hosszát és hasznos löketét.
2. Hasonlítsa össze a reteszcsapot és a nyílást: az átmérőjüket, helyzetüket és a termékrajz szerinti szükséges benyúlási mélységet.
3. Ellenőrizze a működtetést: a fogantyú helyét és mozgását, valamint a felhúzott reteszcsap rögzítését, hogy nyitáskor ne súrolja a talajt.
4. Válassza ki az ellendarabot: süllyesztett hüvelyt vagy nyílással ellátott ütközőt. Határozza meg a rögzítését, vízelvezetését és tisztításhoz való hozzáférését.

Ütközők és reteszek

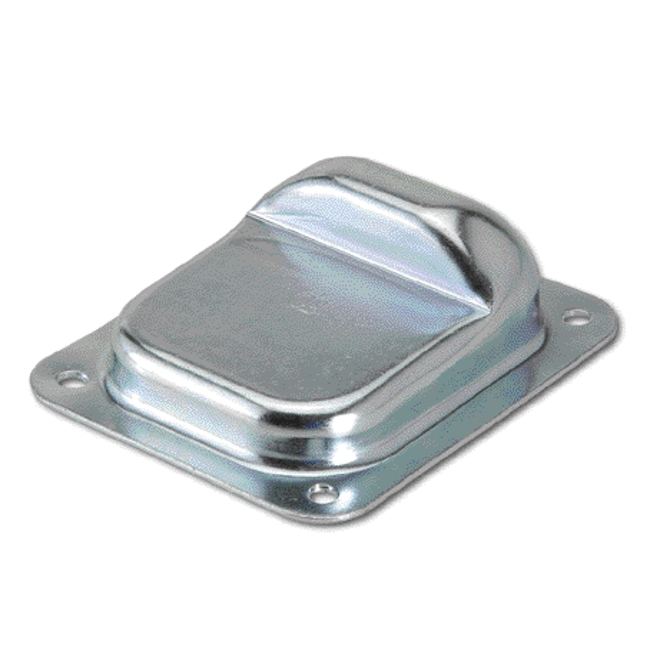

	Csavarozható alsó ütköző A zárt helyzet pontos meghatározásához. A szerelést az aljzathoz és a behajtóban rendelkezésre álló helyhez kell igazítani.

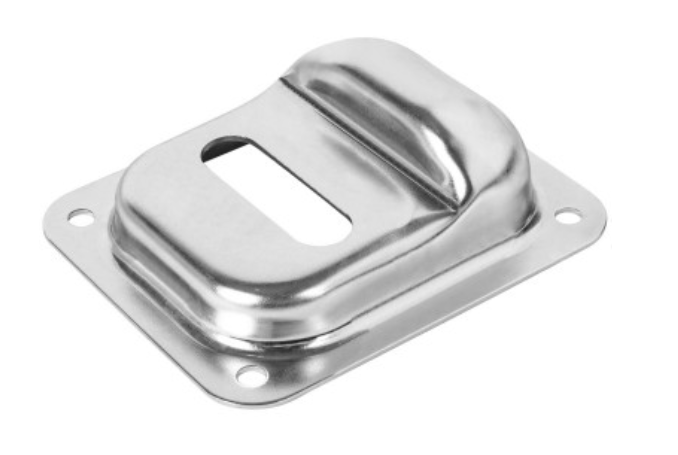

	Reteszhüvelyes ütköző Kézi kapuszerkezetnél együttműködhet a retesszel; a nyílást és a reteszt egymáshoz illő méretben kell kiválasztani.

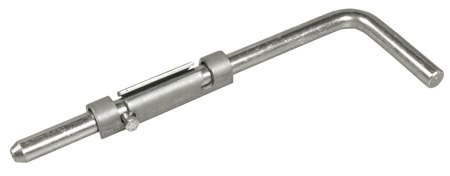

	Horganyzott kapuretesz Csavarozható retesz a kapuszárny talajhoz rögzítéséhez; válassza ki a hosszát és az ellendarabot.

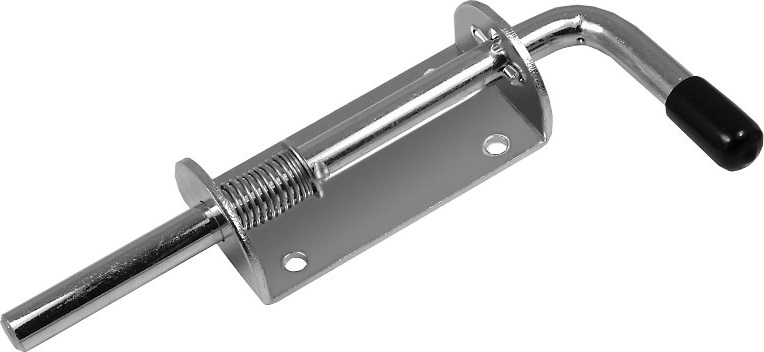

	Rugós kapuretesz Kézi működtetéshez készült rugós kivitel. A rögzítés módját és a szerelést az adott termékkel összevetve ellenőrizze.

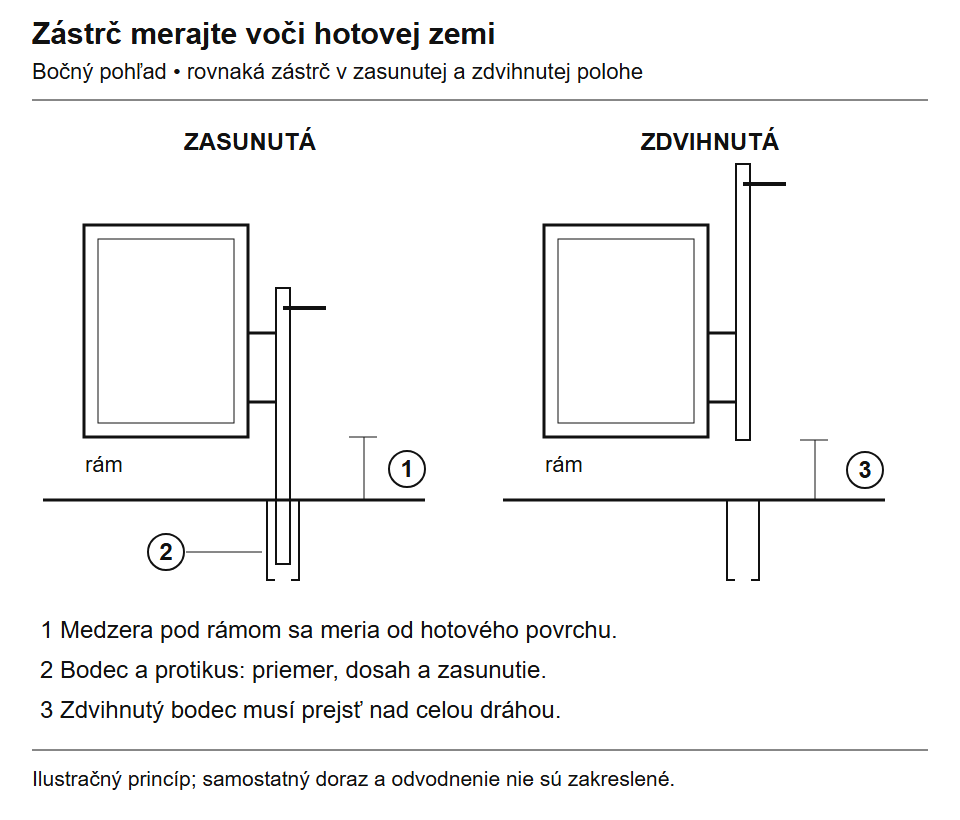

Mérje meg a benyomott és a felemelt helyzetet is. Nyitáskor a retesztüske nem akadhat fenn a behajtó magasabban fekvő részén. Kattintson a nagyításhoz.

EGS hüvely vagy SABO ütköző?

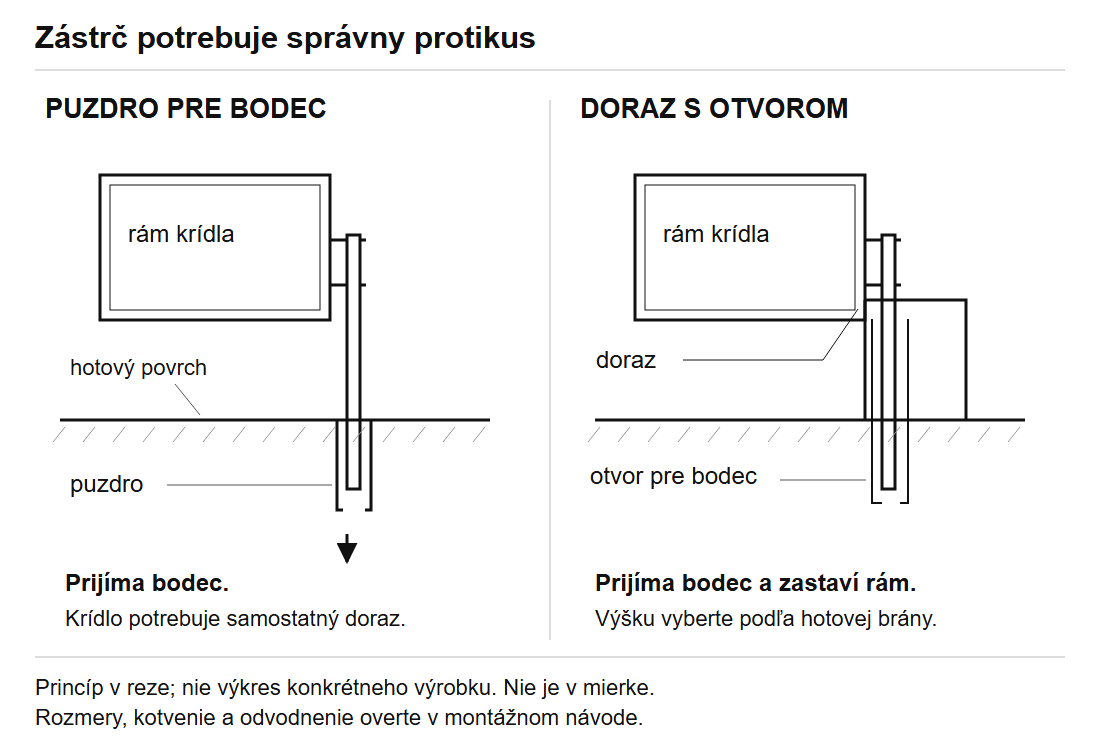

EGS vízelvezetéssel ellátott, süllyesztett hüvely a retesztüske számára. Nincs ütközőlemeze, ezért önmagában nem határozza meg a kapuszárny végállását. SABO az alsó ütközőt a retesz számára kialakított nyílással egyesíti. A kész talaj és a kapuszárny alsó éle közötti hézag, a retesztüske mérete és a szerelési útmutató alapján válasszon.

Hüvely és ütköző a kínálatból

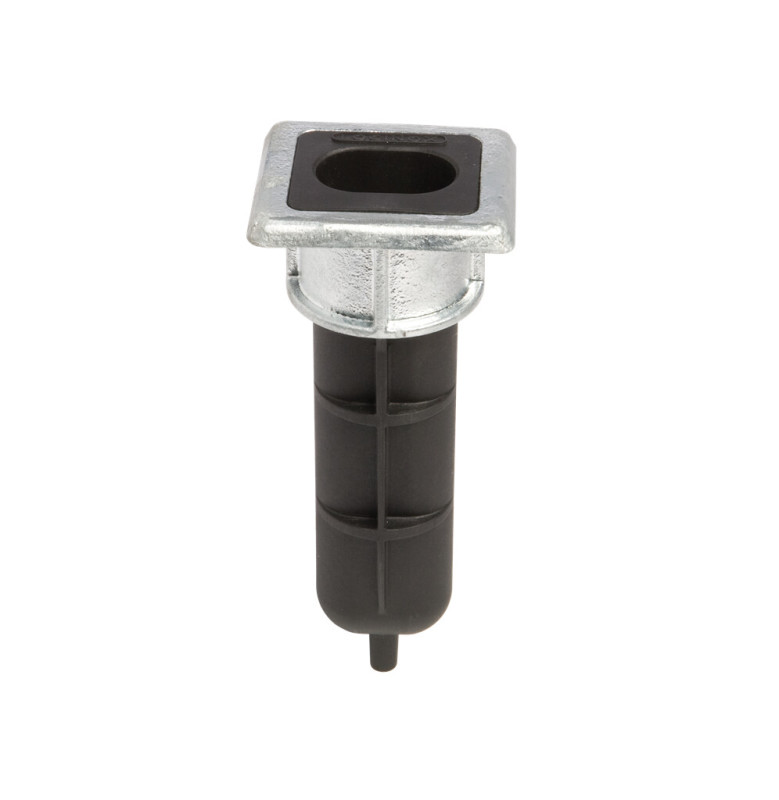

	Locinox EGS – hüvely kapureteszhez Süllyesztett hüvely vízelvezetéssel a retesztüske számára. Nincs ütközőlemeze; a kapuszárny végállását külön kell megoldani.

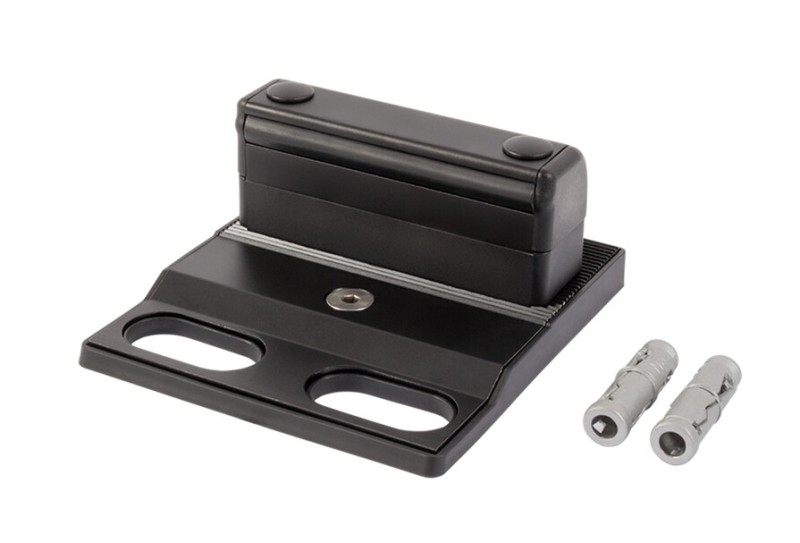

	Locinox SABO – nyílással ellátott ütköző Alsó ütköző nyílással a kapuretesz számára. A kész burkolat feletti hézag és a retesztüske mérete alapján válasszon.

Két példa kézi kapu rögzítésére

Mindkét megoldásnál ellenőrizze, hogy felemelt állapotban a retesztüske kívül esik-e a teljes mozgási útvonalon, és minden nyitott kapuszárnyhoz megfelelő rögzítés tartozik-e. Ha később kapumozgatót szerel fel, a kézi reteszelést az automatikus működéshez kell igazítani.

Vissza a cikk tartalomjegyzékéhez

Zárható retesz vagy keretbe épített szerelés

Sem az ütköző, sem a hagyományos, nem zárható retesz nem zárja be a kaput. Válasszon zárat vagy zárható reteszt, például KEYDROP modellt. A SUBY rejtett szerelése előtt ellenőrizze a profil belső méreteit és falvastagságát; a szerelési nyílást a termék műszaki rajza szerint alakítsa ki.

Zárás és profilba történő beépítés

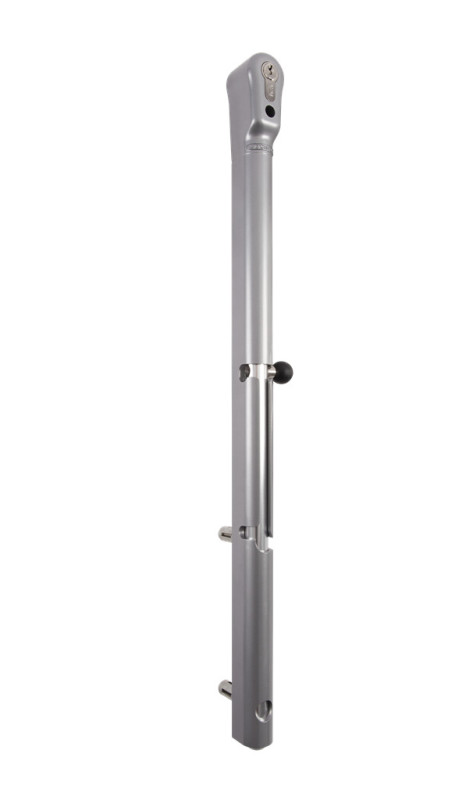

	Locinox KEYDROP – zárható retesz Kulccsal zárható retesz. Ellenőrizze a profilban rendelkezésre álló helyet, a szükséges emelési utat és az ellendarab helyzetét.

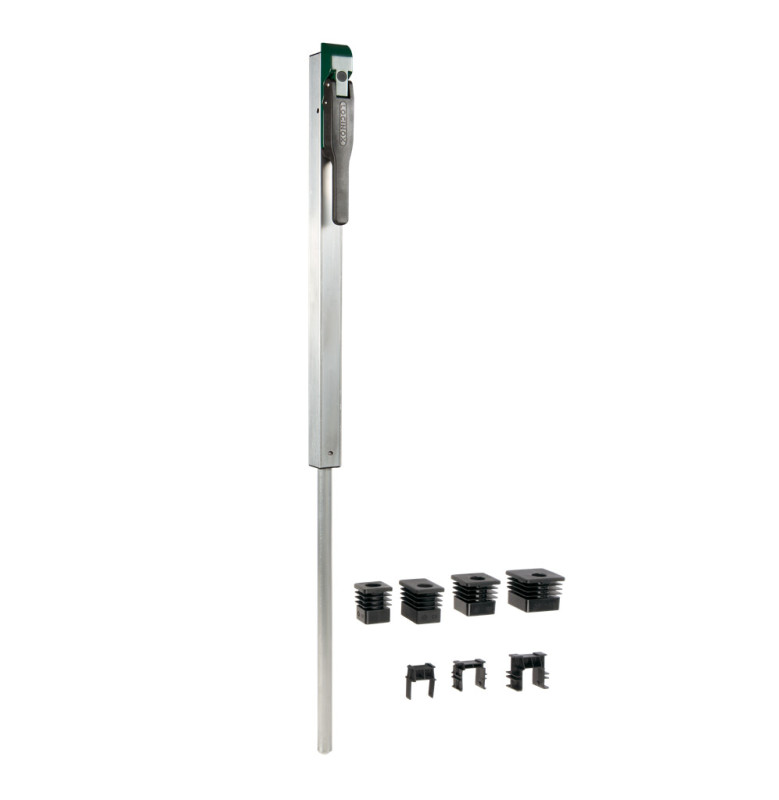

	Locinox SUBY – profilba építhető retesz A kapuszárny profiljába épített retesz. A nyílás kivágása előtt vesse össze a profilt, a falvastagságot és a szerelési rajzot.

Locinox VSF eltérő kialakítású: zárt állapotban a fogantyúját a másik kapuszárny reteszelheti. Ezt a rögzítési módot ne keverje össze a SUBY profil belsejébe történő beépítésével. További méreteket és kiviteleket talál a szárnyas kapukhoz való reteszek között.

Vissza a cikk tartalomjegyzékéhez

Az elektromos zárnak együtt kell működnie a kapumozgatóval

A kábelezés előkészítése előtt ellenőrizze a zárra vonatkozó követelményeket. Az M-Fab esetében a gyártó 2,5 m-nél szélesebb kapuszárnyhoz elektromos zárat javasol; ez nem minden motorra érvényes közös határérték. Más kapumozgató esetén annak saját útmutatója az irányadó.

NICE PLA10 függőleges, a PLA11 vízszintes elektromos zár; mindkettő 12 V AC feszültséggel működik. Ellenőrizze a ténylegesen beszerelt vezérlőegység útmutatójában a kimenetet és a vezérlés módját. A motor feszültsége nem határozza meg a zár tápellátását.

Az elektromosan működtetett alsó retesz is választható megoldás. A kapuszárny mozgása előtt teljesen ki kell reteszelnie, és csak a megfelelő helyzetben szabad visszazárnia. Ellenőrizze a szükséges tápellátást, vezérlőjelet, ellendarabot és a vészkioldás módját.

Áramkimaradás esetén az elektromos reteszelés a kiviteltől függően zárva maradhat vagy kioldhat. Ellenőrizze a pontos modell tulajdonságait és a kulcshoz való hozzáférést. A kioldott retesz önmagában nem oldja ki a blokkolt motort; tekintse meg a kapumozgató kézi kioldásáról és tartalék tápellátásáról szóló részt is.

Vissza a cikk tartalomjegyzékéhez

Az átfedés határozza meg a kapuszárnyak sorrendjét

Ha az egyik kapuszárny takaróléce takarja a másikat, nyitáskor ennek a szárnynak kell először szabaddá válnia, záráskor pedig utolsóként kell a helyére kerülnie. Először próbálja ki kézzel ezt a mozgást. Ezután állítsa be a megfelelő sorrendet és késleltetést az adott vezérlőegységen; a motorok számát ne a bal és jobb oldal alapján találgassa.

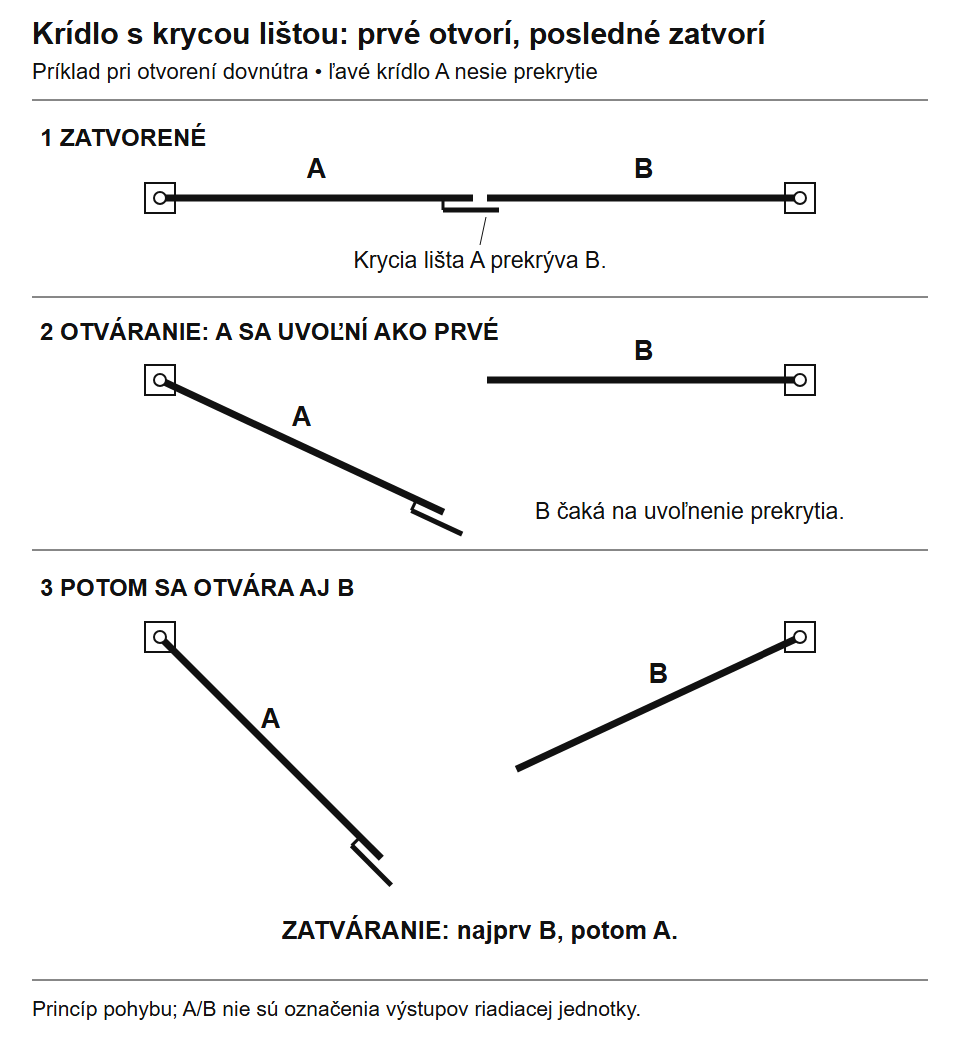

Ebben a példában a bal oldali A kapuszárnyon van a takaróléc; fordított átfedés esetén a szerepek felcserélődnek. A motorok számozását és a késleltetés beállítását a vezérlés útmutatója határozza meg. Kattintson a nagyításhoz.

Kézi kapunál először csukja be és rögzítse a passzív kapuszárnyat, majd csukja be az aktívat. Az ütközőnek és az ellendarabnak ebben a helyzetben kell megfelelően illeszkednie. A zár és a retesz nem kényszerítheti helyre a megsüllyedt vagy megcsavarodott keretet. Eltérő szélességű kapuszárnyak esetén minden motort és mozgási útvonalat külön mérlegeljen.

Vissza a cikk tartalomjegyzékéhez

Hogyan fogja nap mint nap működtetni a kaput?

Rendelés előtt ellenőrizze, mit tartalmaz a kapumozgató-készlet. A rádióvevő, a távirányítók, a fotocellák vagy a villogó lámpa már a készlet részét képezheti. A kiegészítőket a vezérlőegység pontos típusa és a kaput használók igényei szerint válassza ki.

A nyomógomb vagy a billentyűzet helyét úgy válassza meg, hogy a kezelő a parancs beadásakor a kapuszárny és a kapumozgató kar mozgási tartományán kívül álljon. Az elektromos kulcsos kapcsoló parancsot küld a vezérlésnek; áramszünet esetén nem helyettesíti a mechanikus kioldókulcsot.

A védelmi elemeket a helyszín alapján válassza ki

A fotocellák a saját fénysugaruk útját figyelik. Nem helyettesítik a pántoknál, a szárnyak között és a kerítésnél lévő területek felmérését. A fotocellák és a biztonsági élek csatlakozását, valamint ellenőrzésüket a vezérlőegység és a kapu kockázatos pontjai. A jelzőfény tápellátását a vezérlés kimenete alapján határozza meg.

Vissza a cikk tartalmához

Gyakori kérdések az alkatrészek kiválasztásakor

Meghajtással ellátott kapuhoz is szükségem van ütközőre?

Kövesse az adott motor útmutatóját: az adott irányhoz használhat külső vagy beépített mechanikus ütközőt. A mozgáspálya betanítása nem jelenti azt, hogy elhagyhatja az előírt ütközőt. Ellenőrizze a nyitott és a zárt helyzetet is.

Automatikus a rugós retesz?

A rugó önmagában nem jelent elektromos kioldást. Hagyományos kézi retesz esetén a kezelőnek a meghajtás elindítása előtt ki kell oldania a kapuszárnyat. Automatikus reteszeléshez válasszon a vezérléssel együttműködő eszközt.

Segít a kerék, ha lesüllyed a kapuszárny?

Először állapítsa meg az okot: a pántokat, a keretet, a rögzítést vagy az oszlopot. Támasztókerék a tervezett kapu alátámasztására szolgál, nem pedig a mechanika általános javítására.

Vissza a cikk tartalmához

Mit ellenőrizzen rendelés előtt

• A profil mérete és az alkatrész rögzítésére szolgáló szilárd pont.
• A kapuszárny alatti kész hézag, a reteszcsap átmérője és útja, valamint az ellendarab.
• A nyitás iránya, az átfedés, valamint a fogantyúhoz vagy a kulcshoz való hozzáférés.
• Elektromos elem esetén a vezérlőegység pontos típusa, a tápellátás, a csatlakozási felület és az áramszünet esetén tanúsított működés.
• A készlet tartalma, a rögzítés, a kábelek és a külön megrendelendő alkatrészek.

Küldjön nekünk fényképet a kapuszárnyak találkozásáról, az ütköző helyéről, valamint a profil és a talaj feletti hézag méreteiről. Automata kapu esetén adja meg a meghajtás adattábláján és a vezérlőegységen feltüntetett jelölést. Segítünk kiválasztani az egymással kompatibilis alkatrészeket.
