NICE vezérlőegységek visszaállítása


A visszaállítás előtt kipróbálhatja a következőket:

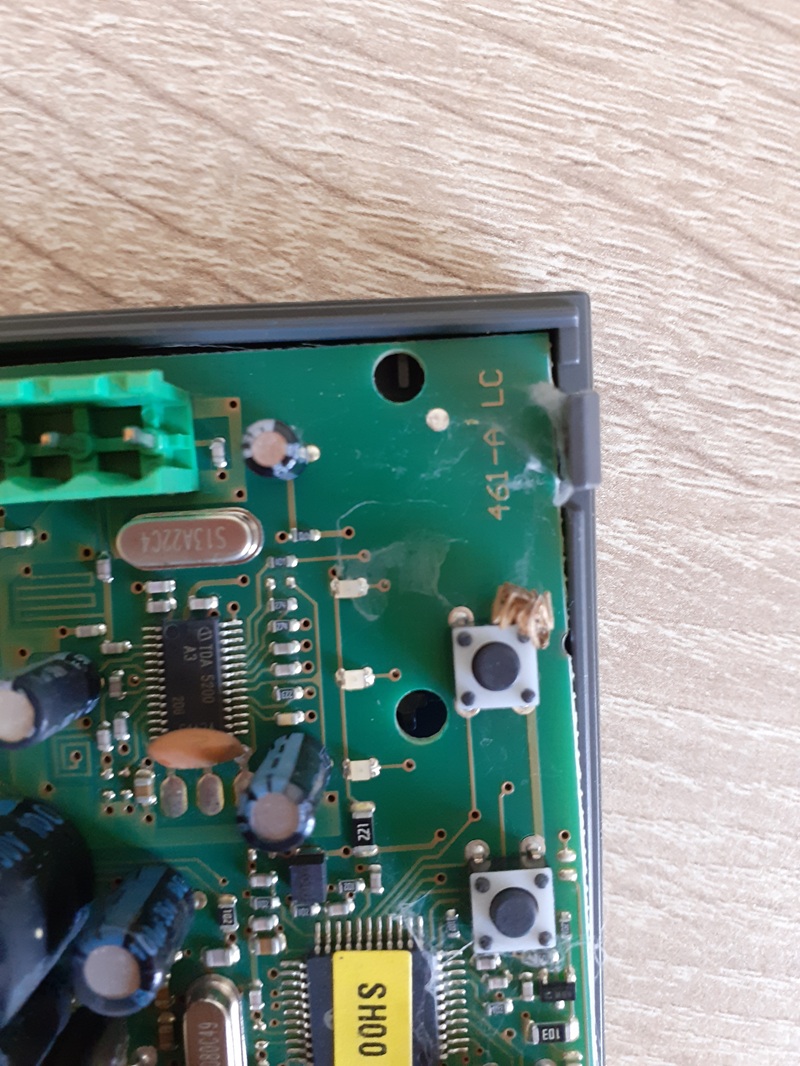

  • Tisztítsa meg a kapumozgatót, a vezérlőegységet és a fotocellákat, belülről is. Gyakran az alábbiak okozzák a problémát: pókháló, szennyeződés a fotocellák burkolatán stb.
  • Oldja ki a kaput, és kézzel ellenőrizze, nincs-e valahol mechanikai akadály. Az akadály a telepítés után később is megjelenhet, például a hőmérséklet változásával stb.
  • Ha arra gyanakszik, hogy a fotocellák hibásak, válassza le őket, majd próbálja ki a kapumozgatót nélkülük.


MCU1 és MCU4 vezérlőegység visszaállítása (NICE Robus RBS 400/600/600HS kapumozgató)

Megjegyzés: ez az eljárás csak a vezérlőegység memóriáját törli, a távirányítók továbbra is elmentve maradnak benne.
Visszaállítás:

  1. Nyomja meg egyszerre és tartsa lenyomva az első (Open) és a harmadik (Close) gombot.
  2. Amikor az összes LED világítani kezd, engedje el a gombokat.
  3. Várja meg, amíg a vezérlőegység visszaáll.

A kapumozgatóhoz csatlakoztatott eszközök felismerése

A kiegészítő eszközök csatlakoztatása, leválasztása vagy bekötésének módosítása után minden alkalommal a BlueBUS bemeneteken és STOP el kell végezni a kiegészítő eszközök felismerését. A kapumozgató az L1 és L2 LED-ek villogásával jelzi, ha ezt a műveletet el kell végezni.

A NICE Robus RBS400, RBS600 és RBS600HS kapumozgatóhoz csatlakoztatott eszközök felismerése
  1. Nyomja meg a „Open” és a „Stop/Set” gombot, és tartsa lenyomva őket.
  2. Amint gyorsan villogni kezdenek az L1 és L2, engedje el a gombokat.
  3. Várjon néhány másodpercet, amíg a vezérlőegység (MCU1 vagy MCU4) befejezi az eszközök felismerését.
  4. Ha minden rendben zajlott, a STOP LED-nek világítania kell, az L1 és L2 LED-nek pedig ki kell aludnia. Előfordulhat az is, hogy villogni kezd az L3 és L4, ha még nem végezte el a kapuszárnyhossz felismerési műveletet.

A kapuszárny hosszának felismerése

A kapu megfelelő mozgásához (különösen a gyorsítási és lassítási szakasz, valamint a részleges nyitás kiszámításához) a kapumozgatónak önállóan meg kell állapítania a kapuszárny hosszát. A művelet során a kapumozgató a kaput az egyik végállástól a másikig mozgatja, és a kapcsoló segítségével megállapítja a kapu hosszát.

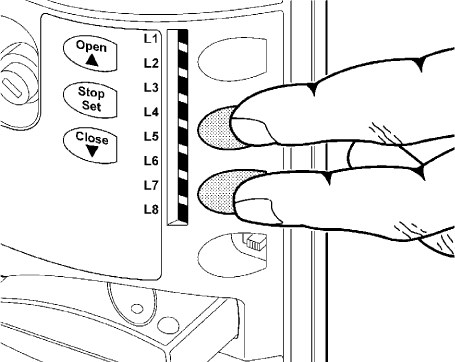

A tolókapu szárnyhosszának felismerése a NICE Robus RBS400, RBS600 és RBS600HS kapumozgatóval
  1. Nyomja meg a „Close” és a „Stop/Set” gombot, és tartsa lenyomva őket.
  2. Amint a kapumozgató elindul, engedje el a gombokat.
  3. Meg kell kezdődnie a nyitási műveletnek; ha ez nem történik meg, nyomja meg a „Stop/Set” gombot, és ellenőrizze a kapu mozgásirányának beállítását (lásd: A kapu mozgásirányának kiválasztása), majd kezdje újra az 1. ponttól.
  4. Ha viszont a kapu a megfelelő irányba nyílik, várja meg, amíg a kapumozgató befejezi a kapu nyitását, majd bezárását.

A kapumozgató programozása

A kapumozgató teljes programozási leírását itt találja: Kapumozgató programozása MCU1 vezérlőegységgel vagy MCU4.

RBA3 vezérlőegység visszaállítása (NICE Robus 400/600/1000 és RUN1500 kapumozgató)

Megjegyzés: ez az eljárás csak a vezérlőegység memóriáját törli, a távirányítók továbbra is elmentve maradnak benne.
Visszaállítás:

  1. Nyomja meg egyszerre és tartsa lenyomva az első (Open) és a harmadik (Close) gombot.
  2. Amikor az összes LED világítani kezd, engedje el a gombokat.
  3. Várja meg, amíg a vezérlőegység visszaáll.

A kapumozgatóhoz csatlakoztatott eszközök felismerése

A kiegészítő eszközök csatlakoztatása, leválasztása vagy bekötésének módosítása után minden alkalommal a BlueBUS bemeneteken és STOP el kell végezni a kiegészítő eszközök felismerését. A kapumozgató az L1 és L2 LED-ek villogásával jelzi, ha ezt a műveletet el kell végezni.

A NICE Robus RB600 kapumozgatóhoz csatlakoztatott eszközök felismerése
  1. Nyomja meg a „Open” és a „Stop/Set” gombot, és tartsa lenyomva őket.
  2. Amint gyorsan villogni kezdenek az L1 és L2, engedje el a gombokat.
  3. Várjon néhány másodpercet, amíg a vezérlőegység befejezi az eszközök felismerését.
  4. Ha minden rendben zajlott, a STOP LED-nek világítania kell, az L1 és L2 LED-nek pedig ki kell aludnia. Előfordulhat az is, hogy villogni kezd az L3 a L4, ha még nem végezte el a kapuszárny hosszának felmérési szakaszát.

A kapuszárny hosszának felmérése

A kapu megfelelő működéséhez (különösen a gyorsítási és lassítási út, valamint a részleges nyitás kiszámításához) a meghajtásnak önállóan fel kell mérnie a kapuszárny hosszát. A művelet során a meghajtás végigmozgatja a kaput az egyik végállástól a másikig, és egy kapcsoló segítségével meghatározza a kapu hosszát.

A tolókapu szárnyhosszának felmérése NICE Robus RB600 meghajtással
  1. Nyomja meg a(z) „Close” és a(z) „Stop/Set” gombot, és tartsa lenyomva őket
  2. Amint elindul a mozgási manőver, engedje el a gombokat
  3. El kell indulnia a nyitási manővernek. Ha ez nem történik meg, nyomja meg a(z) „Stop/Set” gombot, és ellenőrizze a kapu mozgásirányának beállítását (lásd: A kapu mozgásirányának kiválasztása), majd kezdje újra az 1. ponttól.
  4. Ha viszont a kapu a megfelelő irányba nyílik, várja meg, amíg a meghajtás befejezi a nyitási, majd az azt követő zárási manővert.

A meghajtás programozása

A meghajtás teljes programozását itt találja: A meghajtás programozása RBA3 vezérlőegységgel



Az RBA4/A és RBA4 vezérlőegység visszaállítása (NICE Road 200/400 meghajtás)

Megjegyzés: ez az eljárás csak a vezérlőegység memóriáját törli, a távirányítók továbbra is el lesznek mentve benne.
Visszaállítás:

  1. Nyomja meg egyszerre, és tartsa lenyomva az első (Open vagy Radio) és a harmadik (Close vagy P.P.) gombot
  2. Amikor az összes LED világítani kezd, engedje el őket
  3. Várja meg, amíg a vezérlőegység visszaáll

A meghajtás újbóli beállítása:
Részletes leírást itt is talál: fortamigo.hu/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

A kapuszárny hosszának felmérése

A kapu megfelelő működéséhez (különösen a gyorsítási és lassítási út, valamint a részleges nyitás kiszámításához) a meghajtásnak önállóan fel kell mérnie a kapuszárny hosszát. A művelet során a meghajtás végigmozgatja a kaput az egyik végállástól a másikig, és egy kapcsoló segítségével meghatározza a kapu hosszát.

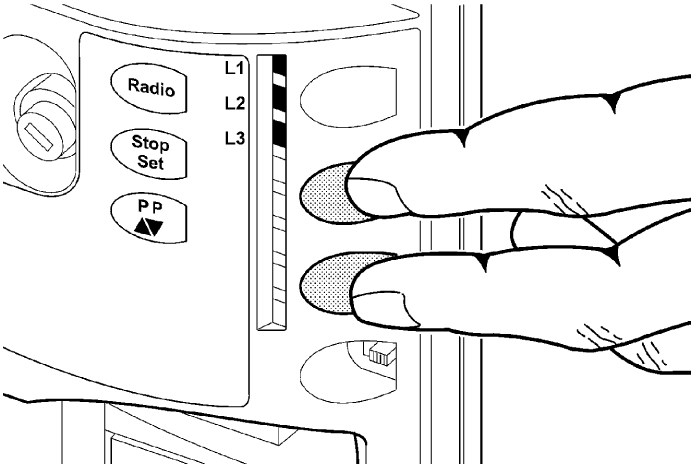

A tolókapu szárnyhosszának felmérése NICE Road RD400 meghajtással
  1. Nyomja meg egyszerre, és tartsa lenyomva a második (Stop/Set) és a harmadik (Close vagy P.P.) gombot
  2. Amint elindul a mozgási manőver, engedje el a gombokat
  3. El kell indulnia a nyitási manővernek. Ha ez nem történik meg, nyomja meg a második gombot (Stop/Set), és ellenőrizze a kapu mozgásirányának beállítását (lásd: A kapu mozgásirányának kiválasztása), majd kezdje újra az 1. ponttól.
  4. Ha viszont a kapu a megfelelő irányba nyílik, várja meg, amíg a meghajtás befejezi a nyitási, majd az azt követő zárási manővert.

A meghajtás programozása

A meghajtás teljes programozását itt találja: A meghajtás programozása RBA4 vezérlőegységgel

Visszaállítás fotocellák nélkül

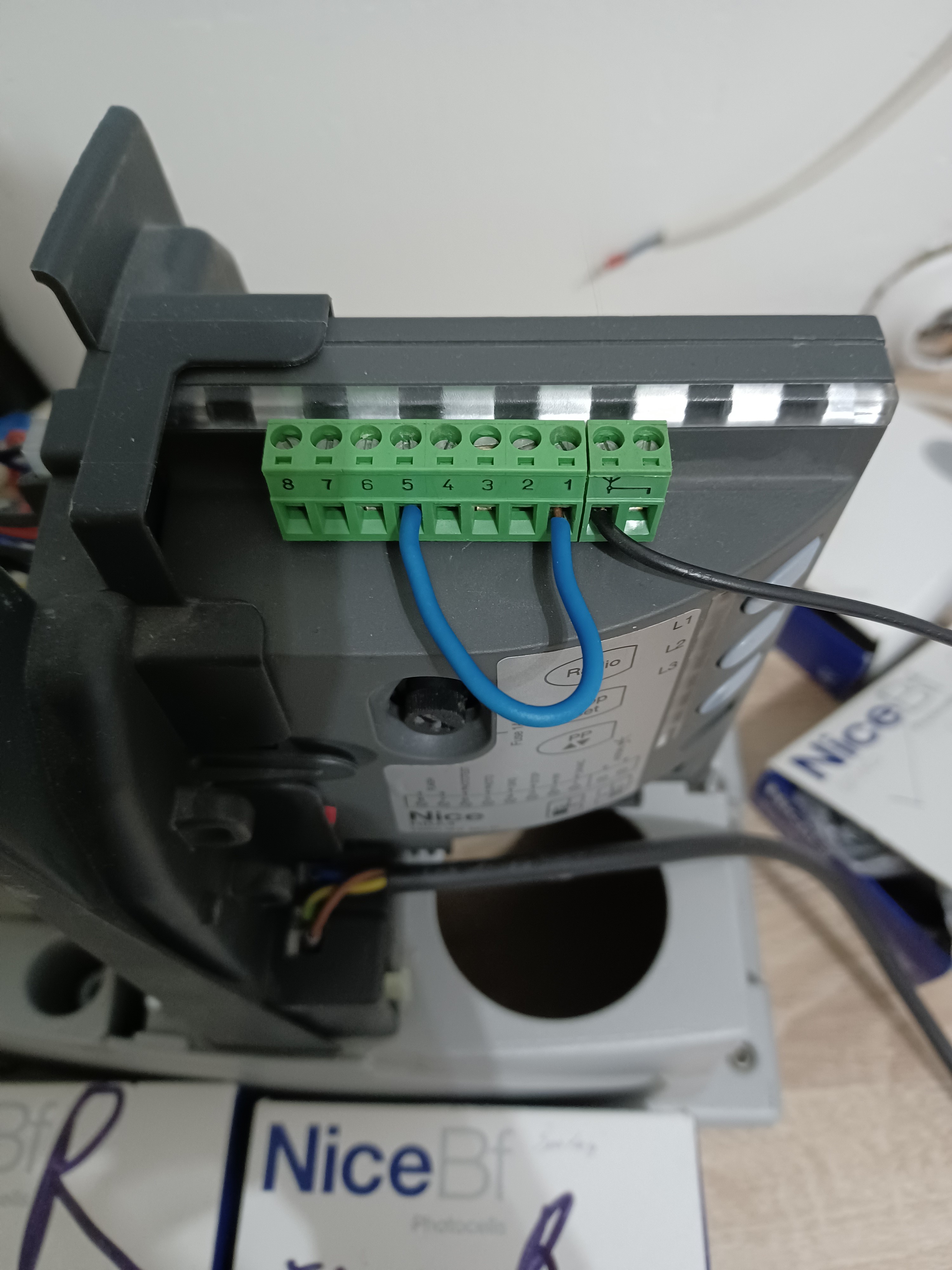

Ha felmerül a gyanú, hogy a fotocellák nem működnek megfelelően, válassza le őket, majd a vezérlőegységen kösse össze az 1-es és 5-ös bemenetet (csak Road meghajtásra és RBA4 vezérlőegységre érvényes). Ezzel záródik a fotocellák áramköre, így a meghajtás megfelelő működése fotocellák nélkül is tesztelhető.



Az MC424L vezérlőegység visszaállítása (NICE Wingo 2024/3524 meghajtás)

Megjegyzés: ez az eljárás csak a vezérlőegység memóriáját törli, a távirányítók továbbra is el lesznek mentve benne.
Visszaállítás:

  1. Válassza le a vezérlőegységet az elektromos hálózatról (vagy húzza ki az F1 tápbiztosítékot), és várja meg, amíg az összes LED kialszik.
  2. Nyomja meg a vezérlőegységen a P1 és P2 gombokat, és tartsa lenyomva őket (a vezérlőegység továbbra se kapjon tápellátást)
  3. A P1 és P2 gombokat továbbra is lenyomva tartva csatlakoztassa a vezérlőegységet az elektromos hálózathoz (vagy helyezze vissza a tápbiztosítékot)
  4. Pontosan 3 másodperc elteltével (vagyis a harmadik másodperc alatt) engedje el a gombokat
  5. Ha a törlési folyamat sikeres volt, az összes LED egy másodpercre kialszik. Ha ez nem történik meg, és a LED-ek tovább villognak, a törlési folyamatot az elejétől meg kell ismételni

A memória megfelelő törlésének ellenőrzéséhez válassza le a vezérlőegységet az elektromos hálózatról (vagy húzza ki az F1 tápbiztosítékot), és várja meg, amíg az összes LED kialszik. A hálózatra való újbóli csatlakoztatás után, ha a törlés teljes volt, az összes LED-nek körülbelül hat másodpercig villognia kell. Ha a LED-ek csak három másodpercig villogtak, a törlés valószínűleg nem sikerült, ezért meg kell ismételni.

A meghajtás újbóli beállítása: Részletes leírást itt is talál: fortamigo.hu/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

A kapuszárny mozgásának felmérése

A kapu megfelelő működéséhez (különösen a gyorsítási és lassítási út, valamint a részleges nyitás kiszámításához) a vezérlőegységnek önállóan meg kell határoznia a kapuszárnyak nyitási ívének hosszát. A művelet során a meghajtások végigmozgatják a kapuszárnyakat az egyik végállástól a másikig, és meghatározzák a kapu nyitási tartományát.

Megjegyzés: Ha már elvégezte a kapuszárny mozgásának felmérését, az ismételt felmérés előtt törölni kell a vezérlőegység memóriáját.

A kapuszárny mozgásának felmérése előtt ellenőrizze, hogy a következő bemenetekre csatlakoztatott eszközök: STOP, FOTO és FOTO1 megfelelő állapotban vannak-e, és helyesen vannak-e bekötve. Ha a felmérés során bármelyikük aktiválódik, a folyamatot elölről meg kell ismételni. Ideális esetben a kapuszárnyak körülbelül félig legyenek nyitva. Ehhez oldja ki a meghajtásokat, kézzel állítsa a szárnyakat félig nyitott helyzetbe, majd reteszelje vissza őket. A motor reteszelése után mindig mozdítsa meg kissé kézzel a kapuszárnyat, hogy a motor megfelelően kapcsolódjon. Alapvetően azonban mindegy, hogy a szárnyak milyen helyzetben vannak a felmérés előtt.

A kapuszárny mozgásának felmérése automatikusan, a következőképpen történik:

  1. Nyomja meg a P2 gombot
  2. Mindkét szárny kissé kinyílik
  3. A másodlagos (alsó) szárny bezáródik
  4. Az elsődleges (felső) szárny bezáródik
  5. Az elsődleges (felső) szárny kinyílik
  6. A másodlagos motor programozott késleltetési idejének letelte után a másodlagos (alsó) szárny nyílni kezd. Ha a késleltetés nem megfelelő, nyomja meg a P2 gombot, és állítsa be a kívánt késleltetést
  7. A vezérlőegység meghatározza a kapu teljes nyitásához szükséges mozgási időt (illetve a mechanikus végállások eléréséig szükséges időt)
  8. Mindkét szárny teljesen bezáródik. A szárnyak különböző időpontokban kezdenek záródni, hogy záráskor ne súrolják egymást
  9. A vezérlőegység elmenti a mért értékeket, és a folyamat KÉSZ.

A fent ismertetett összes szakasznak egymás után, az Ön beavatkozása nélkül kell végbemennie. Ha valamelyik szakasz nem megfelelően zajlik, állítsa le a P1 gomb megnyomásával, és szükség esetén módosítsa a beállításokat majd ismételje meg a folyamatot.

A meghajtás vezérlőegységének programozása

A vezérlőegység teljes programozását itt találja: Az MC424L vezérlőegység programozása



Az MC424LR10 vezérlőegység visszaállítása (NICE Wingo 2024/3524 meghajtás)

Megjegyzés: ez az eljárás csak a vezérlőegység memóriáját törli, a távirányítók továbbra is el lesznek mentve benne.
Visszaállítás:

  1. Nyomja meg egyszerre, és tartsa lenyomva az első (OPEN) és a harmadik (CLOSE) gombot
  2. Amikor az összes L1..L8 LED villogni kezd (kb. 3-4 másodperc elteltével), engedje el őket
  3. Várjon 5 másodpercet; ezután a vezérlőegység gyári beállításokon lesz.

A vezérlőegység első indítása (vagy a visszaállítás utáni felmérés)

  1. Állítsa be/ellenőrizze a meghajtásmodell kiválasztására szolgáló kapcsolókat a vezérlőegység kézikönyvének 2.6. táblázata szerint
    Megjegyzés: motor, azaz WG2024: 1-le, 2-fel, 3-le, 4-le; WG3524: 1-fel, 2-fel, 3-le, 4-le; TOO3024: 1-le, 2-fel, 3-fel, 4-le; TOO4524: 1-fel, 2-fel, 3-fel, 4-le; SFAB2024: 1-le, 2-le, 3-le, 4-fel; nem specifikált modell: 1-fel, 2-le, 3-le, 4-le
  2. Oldja ki kézzel a kapuszárnyakat, állítsa őket köztes helyzetbe (kb. ekkora nyitással: 45°), majd reteszelje vissza a hajtásokat, és húzza meg kissé a szárnyakat, hogy a motorok a helyükre kapcsolódjanak
  3. A vezérlőegységen nyomja meg egyszerre a második (STOP/SET) és a harmadik (CLOSE) gombot, majd engedje el őket, amikor a szárnyak mozogni kezdenek
  4. A szárnyak a következő műveletsort hajtják végre (a szárnyak mozgásának betanítása bármikor megszakítható a STOP gomb megnyomásával)
    1. Mindkét szárny kissé kinyílik
      Megjegyzés: Ha ellenkező irányba mozognának, vagyis kissé bezáródnának, szakítsa meg a műveletet a STOP gomb megnyomásával, válassza le a vezérlőegységet a tápellátásról, majd mindkét motoron cserélje fel a polaritást. Ha az egyik szárny nyílni, a másik pedig záródni kezdene, csak annak a motornak a polaritását kell felcserélni, amelyik záródni kezdett. A polaritás felcserélése azt jelenti, hogy az adott motor hárompólusú csatlakozójánál fel kell cserélni a + (plusz) és a - (mínusz) kapocsra kötött vezetékeket.
    2. Az alsó szárny teljesen bezáródik
      Megjegyzés: Ha nem a kívánt szárny (vagyis a felső) kezdene mozogni, szakítsa meg a műveletet a STOP gomb megnyomásával, válassza le a vezérlőegységet a tápellátásról, majd cserélje fel egymással az M1 és M2 teljes motoros hárompólusú csatlakozóját.
    3. A felső szárny teljesen bezáródik
    4. A felső szárny nyílni kezd, majd röviddel utána az alsó szárny is
      Megjegyzés: Ha a késleltetési idő nem elegendő, a programozásban módosítható; lásd az 5.2.2. fejezetet: L6 LED „Szárny késleltetése”
    5. Mindkét szárny teljesen kinyílik
    6. Az alsó szárny záródni kezd, majd röviddel utána a felső szárny is
    7. A szárnyak teljesen bezáródnak, a vezérlőegység pedig elmenti a végállásaikat
    8. Kész

A hajtás vezérlőegységének programozása

A vezérlőegység teljes programozási leírása itt található: Az MC424LR10 vezérlőegység programozása

A ROA40R10 vezérlőegység visszaállítása (NICE Rox ROX600 és ROX1000 hajtás)

Lépjen tovább ide: Útmutató a NICE Rox hajtás visszaállításához.
