NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz


A termék elérhetősége: 3 napon belül

Az árut általában 3 napon belül adjuk fel.


NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz
NICE-LFAB4000
3 napon belül
116 984,40 Ft áfa nélkül
148 570,19 Ft áfával

 db
Tömeg
15 kg

A(z) NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz termék leírása

A NICE L-FAB LFAB4000 önálló föld alatti nem visszaforgatható hajtás egy kapuszárnyhoz. A motor 230 V AC. Vezérlőegységet nem tartalmaz; új összeállításhoz a NICE MC800. Kétszárnyú kapuhoz két motorra és egy megfelelő vezérlőegységre van szükség.

A motor a pántok tengelye alatt rejtőzik, és nem rontja a kapu megjelenését. A föld alatti megoldás ott is megfelelő, ahol nincs hely lineáris hajtás vagy karos hajtás. Az aljzattartó doboz a kapuszárny rögzítésével együtt annak alsó felfüggesztését alkotja. A stabil rögzítés, a pántok egytengelyűsége és a megfelelő vízelvezetés döntő fontosságú.

A 230 V-os kivitel nagyobb szélterhelés esetén is megfelelő, de a tömör kapukitöltés, a kapu magassága és a szél csökkenti a megengedett méreteket. Az alkalmasságot a teljes kapuszerkezet és a alkalmazási diagram.

Gyors navigáció
Vezérlés és tartozékokMotor és doboz
Hajtás kiválasztásaKészletek
SzerelésÜtközők
A motor bekötéseTartozékok csatlakozói
Első indításBeállítások és vezérlők
KioldásHibaelhárítás
KarbantartásÉlettartam
Paraméterek és méretekPDF-kézikönyv

Vezérlés és kompatibilis tartozékok

A felszerelt vezérlőegységnek megfelelően válassza ki a tartozékokat. Régebbi vezérlőpanel esetén annak saját bekötési rajzát és beállításait használja; az újabb kapcsolási rajz nem tekinthető minden generációra érvényes útmutatónak.

Mi Miért Típus
Vezérlőegység

Egy vagy két motor vezérlése. A motor bekötése.

Az aktuális NICE MC800 / MCA5R30.

MCA5 cserepanel a vezérlőegység generációja alapján választandó ki.

NICE MC200 egy motorhoz való; beszerelésekor használja a hozzá tartozó útmutatót.

Jelzőfény

A kapu mozgásának jelzése. A feszültségnek és a maximális áramfelvételnek meg kell felelnie a FLASH kimenet.

  • LED-es jelzőfény antennával ELAC

További figyelmeztető jelzőfények kiválasztását az adott vezérlőegység FLASH kimenetének feszültségéhez és terhelhetőségéhez igazítsa.

Fotocellák

Átjáróvédelem a fotocellák elhelyezésének és üzemmódjának megfelelően; a bekötés.

Az MC800 lehetővé teszi, hogy egy szerelvényben BlueBUS-os és relés fotocellák is legyenek. A relés AUX-bemeneteket a megfelelő funkcióra kell beállítani.

  • Vezetékes relés – EPM
  • Reflektoros relés – EPMOR
  • Vandálbiztos, vezetékes relés – EPMA
  • Vezetékes BlueBUS-os – EPMB, EPLB, EPSB
  • Reflektoros BlueBUS-os – EPMORB
  • Vezeték nélküli, IBW interfésszel – EPMOW
  • Állítható, vezetékes BlueBUS-os – F210B
  • BlueBUS akkumulátoros adóval – FT210B
  • Vezetékes BlueBUS-os – EPMOB

Az EPMOW használatához rádiós interfész szükséges: IBW BlueBUS-ra csatlakoztatva. Az FT210B az egyik kapuszárnyra szerelt elemes adóval és a BlueBUS-ra két vezetékkel csatlakozó vevővel rendelkezik; a biztonsági él állapotát is továbbítja.

Biztonsági élAz ütközési erők korlátozásához érzékeny él szükséges. A védelmi funkció elhelyezését és működését a teljes kapun ellenőrizni kell.STOP bemenet az MC800-on. Az él típusát és csatlakoztatását az adott vezérlőpanel biztonsági bemenete szerint válassza ki.
Adó

A távirányítót a beépített vevő kódolásának megfelelően válassza ki. Az ON3ELR OXILR-t, az ON3EBD pedig OXIBD-t használ. Távirányító párosítása.

Vevő

SM csatlakozóaljzattal rendelkező vezérlőegységhez való rádióvevő. A vevő és az adó kódolásának egyeznie kell. Az OXILR és az OXIBD eltérő rádiós rendszert használ.

  • GSM-modulok A vezérlőparancsot NO típusú, feszültségmentes érintkezőn keresztül továbbítják; a tápellátást az adott modul szerint válassza ki.
Antenna

A távirányító jobb vételét biztosítja. OXIBD esetén az antennát a vevő antennacsatlakozóihoz kell csatlakoztatni.

  •  a jelzőfénybe beépítve ELAC
  • önálló antenna ABFKIT
Kódzáras kezelő

Belépés kóddal. Az EDSWG-t a vevő szerint válassza ki; az EDSB BlueBUS-t használ, és eszköztanítást igényel.

Kulcsos kapcsoló

Kulcsos vezérlés feszültségmentes NO érintkezőn keresztül, a vezérlőegység parancsbemenetére csatlakoztatva.

  • falon kívüli, egyszerű betéttel EKS
  • falon kívüli, európai betéttel, EKSEU
  • süllyesztett, egyszerű betéttel EKSI
  • süllyesztett, európai betéttel EKSIEU
Kártyaolvasók

Belépés chippel vagy kártyával. Az ETPB-t a BlueBUS-ra kell csatlakoztatni; a csatlakoztatás után végezze el az eszközök betanítását.

  • ERA transzponderes kártyaolvasó ETPB
Elektromos zárak

A kapuszárny kiegészítő reteszelése. A vezérlőegység nyitás előtt kioldja a zárat. A választás a kapuszárny hosszától, merevségétől és terhelésétől függ; Zárkimenet.

Motor, alapdoboz és kézi kioldás

A készlet részeAmire szüksége van
Önálló LFAB4000 motorEgy motor, 2 m-es tápkábel és mechanikus záróütköző. A motorhoz nem tartozik külön enkóderkábel; a vezérlést a központi vezérlőegység végzi.
AlapdobozLFABBOX4 kataforézises bevonatú acélból vagy rozsdamentes acélból LFABBOX4I. Rögzítésük azonos; a doboz tartalmazza a kapuszárnyhoz való kart és a mechanikus nyitóütközőt. Külön vásárolható meg.
Kézi kioldásNICE BMA3 karos kulccsal, áramszünet esetén a kapuszárny kézi mozgatásához szükséges. Külön vásárolható meg.
Vezérlés és biztonságNICE MC800, vevőegység, távirányítók, fotocellák és biztonsági tartozékok az adott kapuhoz igazítva. Ezek nem részei az önálló motornak.
Nagyobb nyitási szögNICE BMA1 lánchajtással, akár 360°-os nyitási szögig, legfeljebb 3,5 m-es kapuszárnyakhoz. Megfelelő helyet és külső mechanikus ütközőket igényel.

A motor és a doboz jobb és bal oldali kapuszárnyhoz egyaránt használható. Az LFABBOX4 és az LFABBOX4I anyagában és felületkezelésében különbözik; a rozsdamentes doboz sem helyettesíti a vízelvezetést. Az LFAB4000-et korábban NICE Big-Metro BM4000 néven forgalmazták. Csere esetén ellenőrizze a ténylegesen beépített dobozt, karokat és kioldószerkezetet.

Készletek egy- vagy kétszárnyú kapuhoz

A motorok száma megegyezik a kapuszárnyak számával. Két motor sem növeli az egyes kapuszárnyak megengedett hosszát vagy tömegét. A készletek összehasonlításakor vegye figyelembe a dobozokat, a kioldószerkezetet, a vezérlőegységet és a biztonsági tartozékokat.

Egy kapuszárnyÖnálló motorKét kapuszárny

Készlet egyszárnyú kapuhoz

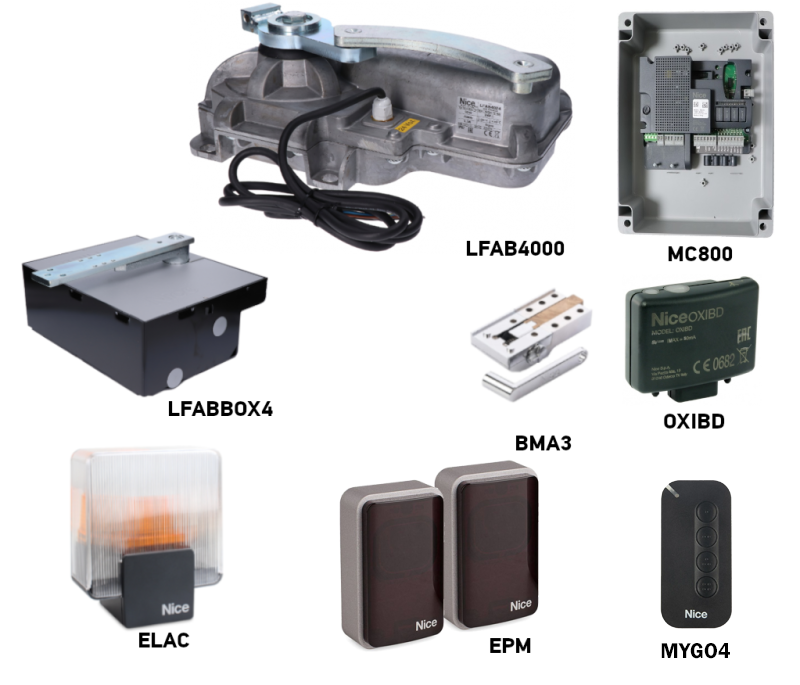

NICE L-Fab LFAB4000 hajtáskészlet egyszárnyú kapuhoz, legfeljebb 4 m/650 kg

230 V AC-os motorok. A készlet részleteinél válassza ki az összeállítást és a tartozékokat.

Önálló LFAB4000 motor

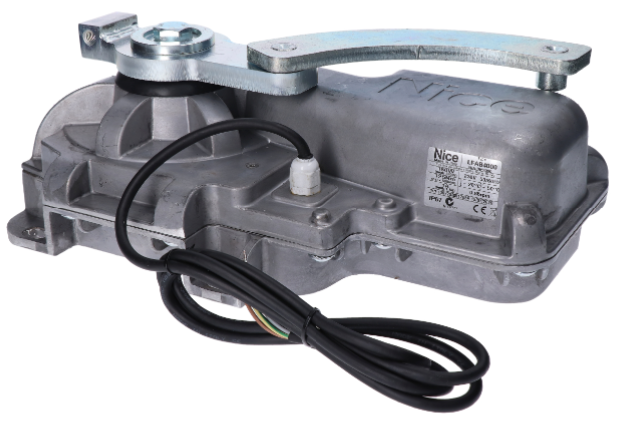

NICE L-Fab LFAB4000 – önálló föld alatti hajtás szárnyas kapuhoz, legfeljebb 4 m-es/650 kg-os kapuszárnyhoz

Egy 230 V AC-os motor. A dobozt, a kioldószerkezetet és a vezérlőegységet külön kell kiválasztani.

Készlet kétszárnyú kapuhoz

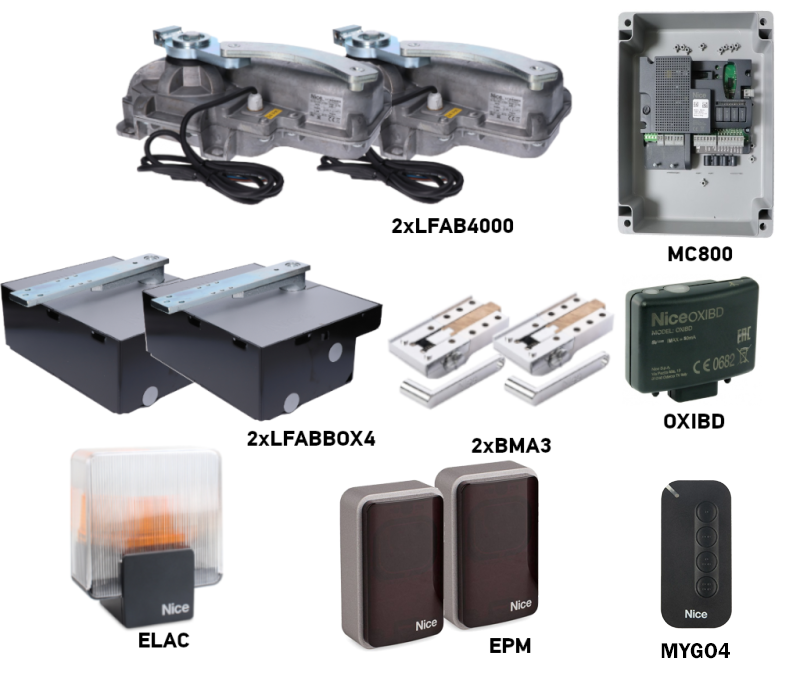

NICE L-Fab LFAB4000 hajtáskészlet kétszárnyú kapuhoz – kapuszárnyanként 4 m/650 kg

230 V AC-os motorok. A készlet részleteinél válassza ki az összeállítást és a tartozékokat.

A kapu hossza, tömege és működése

A 4 m és a 650 kg külön-külön érvényes maximális érték; egyszerre nem alkalmazhatók. Az adott hosszhoz tartozó megengedett tömeget a grafikonról olvassa le: a vízszintes tengely a kapuszárny hossza méterben, a függőleges tengely pedig a tömege kilogrammban. Körülbelül 3 m-es kapuszárnynál a határérték nagyjából 500 kg, 3,5 m-nél körülbelül 400 kg. 4 m-es kapuszárnynál a megengedett tömeg még kisebb. Ezek az értékek nem helyettesítik a mozgatási ellenállás, a kapukialakítás és a szélterhelés értékelését.

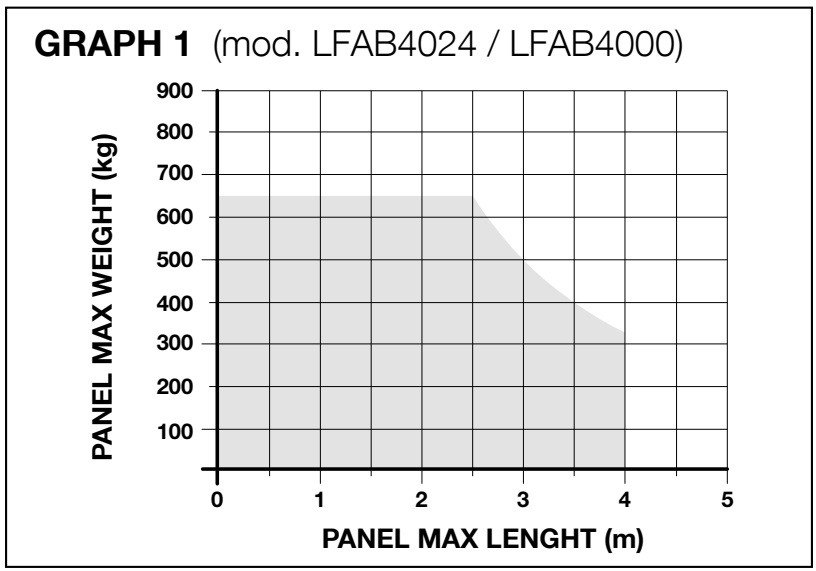

NICE L-FAB – az egyes kapuszárny hosszához tartozó megengedett tömeg grafikonja

JellemzőLFAB4000LFAB4024
Motorfeszültség230 V AC24 V DC
Az új összeállítás vezérléseMC800MC824HR30
Ciklusok száma óránként névleges terhelés mellettLegfeljebb 20 ciklus/óraLegfeljebb 60 ciklus/óra
Mágneses enkóderKülön enkóderkábel nélkülIgen
Akkumulátoros tartalék tápellátásAz összeállítást a kiválasztott vezérléshez igazítsa.Kompatibilis tartalék tápellátás az MC824HR30-hoz

Egy ciklus egy nyitásból és egy zárásból áll. BMA1-gyel végzett, 180°-os nyitás esetén az óránként megadott ciklusszám a felére csökken. Nem korlátlan, folyamatos üzemre készült. A teljes mozgástartományban biztosítani kell a kapu akadálymentes kézi mozgatását és a megfelelő mechanikus rögzítést.

A doboz és a hajtás felszerelése

A felszerelést stabil, mechanikailag megfelelően működő kapura végezze. A kapuszárnynak kézzel könnyen, akadás és önálló elmozdulás nélkül kell mozognia. A hajtás nem javítja ki a rossz zsanérokat vagy a nem stabil rögzítést. Ellenőrizze a zsanéroknál, illetve a kapuszárnyak között fennálló becsípődésveszélyt is; a kapuszárnyba épített személybejáró ajtónak nyitott állapotban meg kell akadályoznia a hajtás elindulását.

Vízelvezetés és kábelezés

  1. Készítsen az adott doboznak megfelelő méretű gödröt, gondoskodjon a stabil betonba rögzítésről, a vízelvezetésről és a kábelvédő csövekről. Betonozás előtt ellenőrizze a méreteket a ténylegesen leszállított doboz alapján.
  2. Vezessen külön kábelcsatornát és hatékony vízelvezetést a dobozhoz. A lefolyó nem lehet eldugulva, és nem vezethet olyan helyre, ahonnan a víz visszajuthat a dobozba.
  3. A dobozt vízszintesen helyezze el. A doboz csapjának tengelye a kapuszárny zsanértengelyével a teljes mozgástartományban pontosan egybe kell essen. Betonozás előtt ellenőrizze a doboz helyzetét és beépítési magasságát.
  4. Rögzítse a dobozt szilárdan betonba, és a hajtás beszerelése előtt hagyja a betont kellően megkötni. Munka közben óvja a lefolyót és a meneteket a szennyeződéstől.

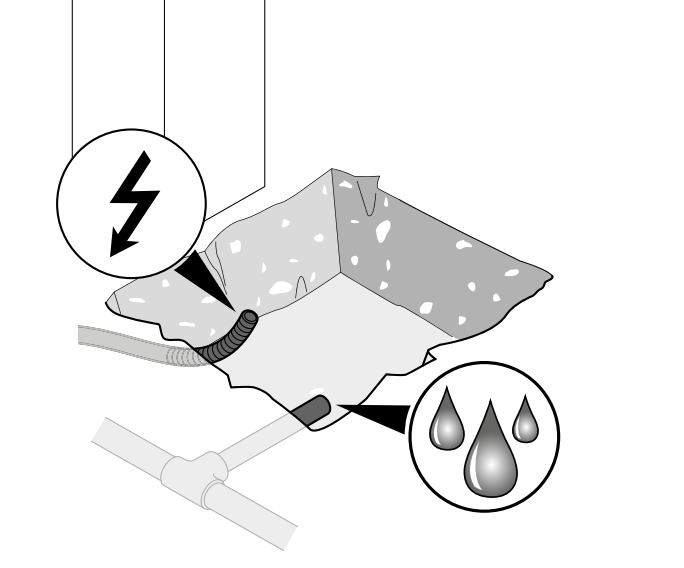

L-FAB – külön vízelvezetés és kábelvezetés az alapdobozból

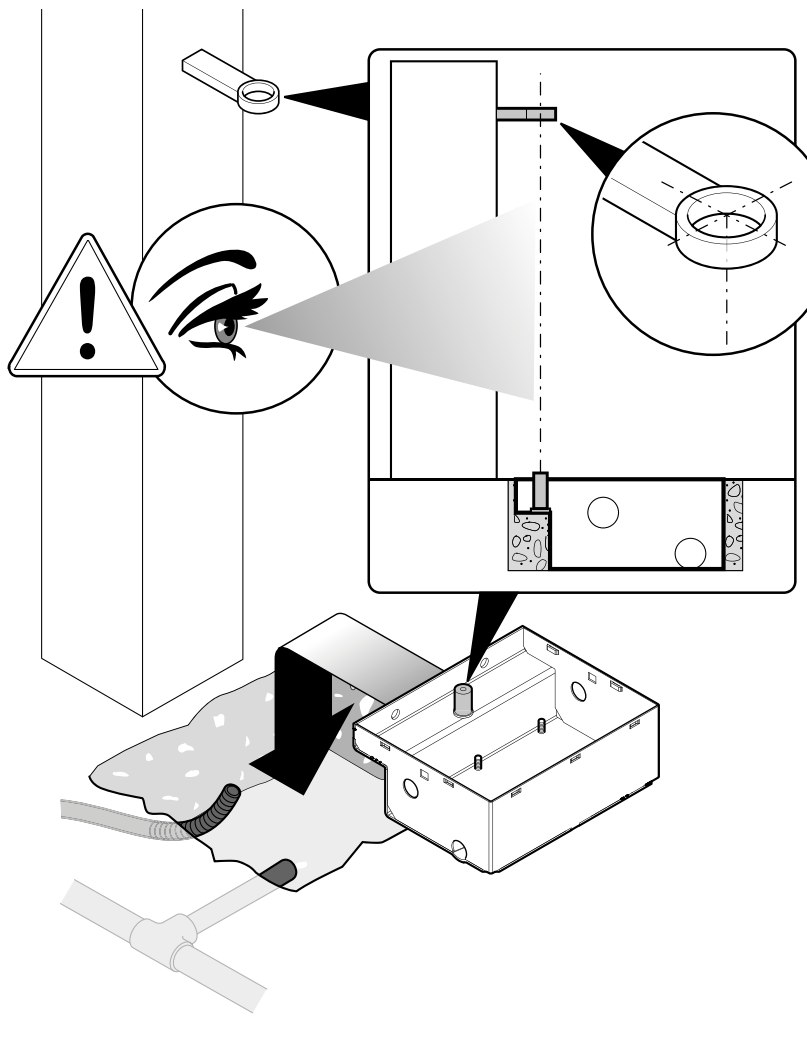

L-FAB – az alapdoboz tengelye egy vonalban a kapuszárny zsanérjaival

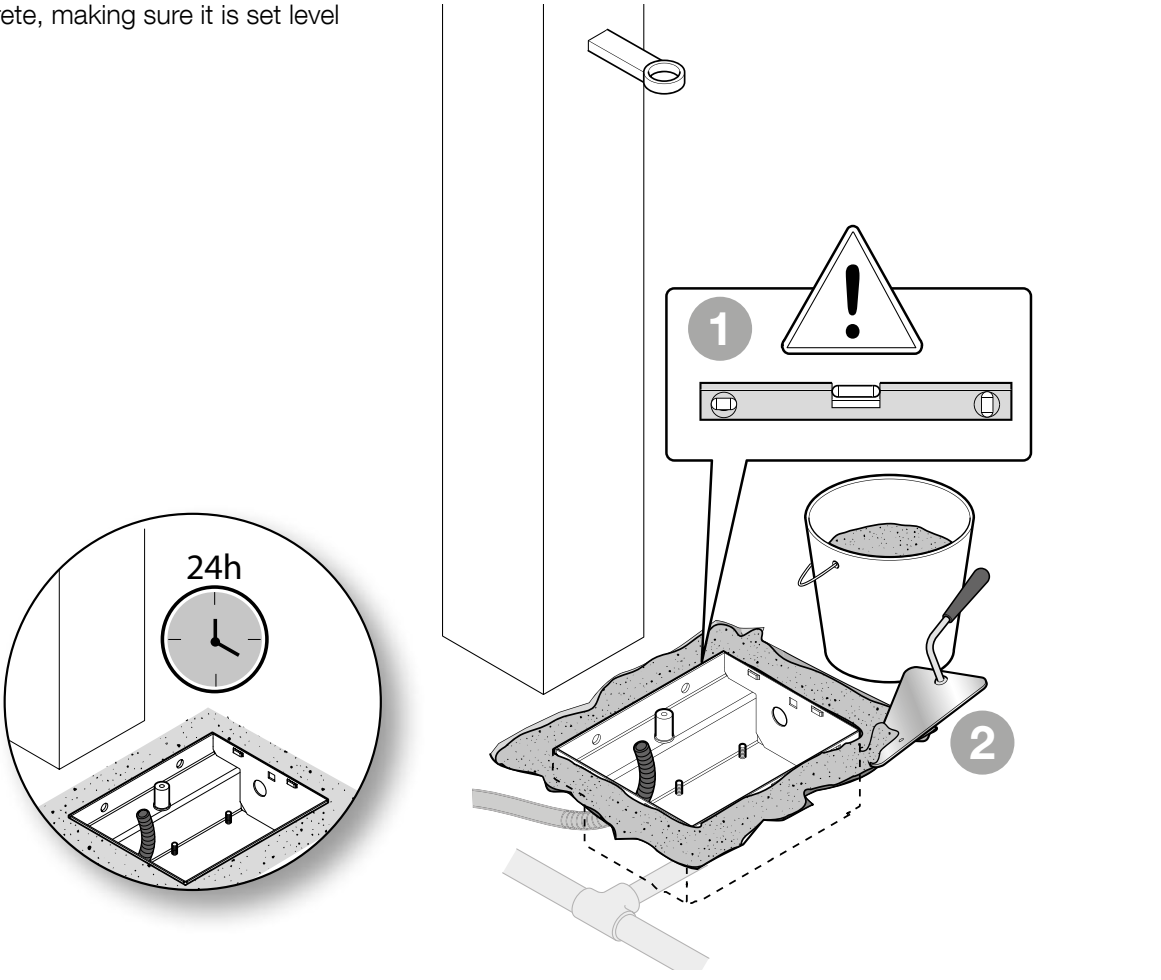

L-FAB – az alapdoboz szintezése és betonba rögzítése

További gyakorlati útmutatót talál a alapdoboz beépítési útmutatójában. Védettség IP67 a motor védettségét jelöli; nem indokolja, hogy a doboz tartósan víz alatt maradjon.

A motor beszerelése és a kapuszárny rögzítése

  1. Helyezze a motort megfelelő tájolással a dobozba, majd alátétekkel és anyákkal rögzítse az előkészített rögzítési pontokon.
  2. Az eredeti rajz szerint szerelje fel a gömbcsuklót, a működtetőkart, a kioldókart és az összekötőkart. Az alkatrészeknek szabadon kell mozogniuk, és megfelelően kell összekapcsolódniuk.
  3. Rögzítse a kapuszárnyat a tartókarhoz csavarokkal vagy megfelelő, erős hegesztéssel. A jelölt csavaros rögzítésnél a meghúzási nyomaték 30 Nm. Hegesztéskor védje a motort, a műanyag alkatrészeket és a kioldószerkezetet a hőtől.
  4. Kenje meg a mozgó érintkező felületeket, és ellenőrizze, hogy szabadon mozognak-e. A tápkábelt feszülés- és sérülésmentesen vezesse el; kábelkötés nem lehet a dobozban.
  5. Az ütközők beállítása és a próbák után helyezze fel a doboz fedelét, majd rögzítse a csavarokkal. A kioldószerkezet maradjon hozzáférhető.

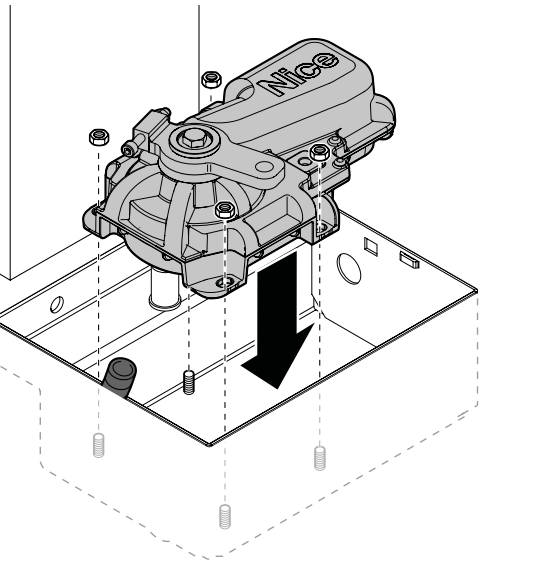

L-FAB – a motor rögzítése az alapozódobozban

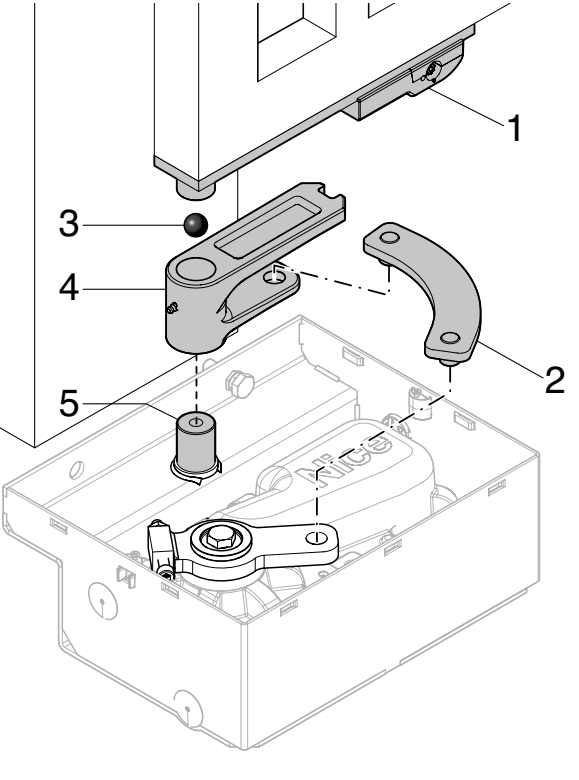

L-FAB – 1 kioldókar, 2 összekötő kar, 3 golyó, 4 konzol, 5 a doboz csapja

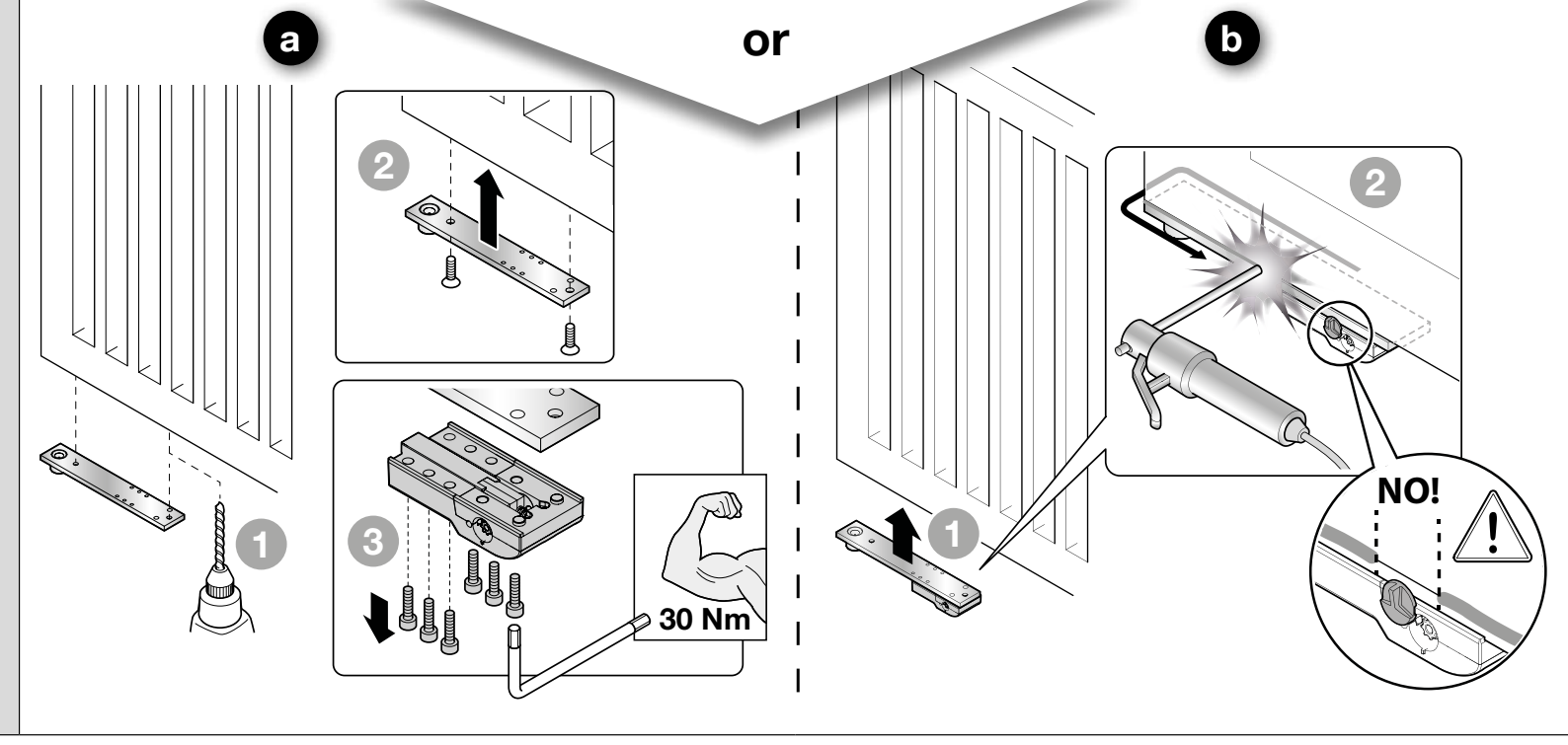

L-FAB – a kapuszárny rögzítése 30 Nm nyomatékkal meghúzott csavarokkal vagy megfelelő hegesztéssel

Mechanikus ütközők és nyitási szög

A szokásos nyitási szög legfeljebb 110°. Ha a kapun nincs megfelelő külső ütköző, állítsa be a mellékelt ütközőket: az 1-es ütközőt a motoron a záráshoz, a 2-es ütközőt pedig a dobozban a nyitáshoz. Az ütközőknek úgy kell megállítaniuk a kapuszárnyat a kívánt helyzetben, hogy az ne ütközzön a környező szerkezetnek. Ezek mechanikus ütközők, nem elektromos végálláskapcsolók.

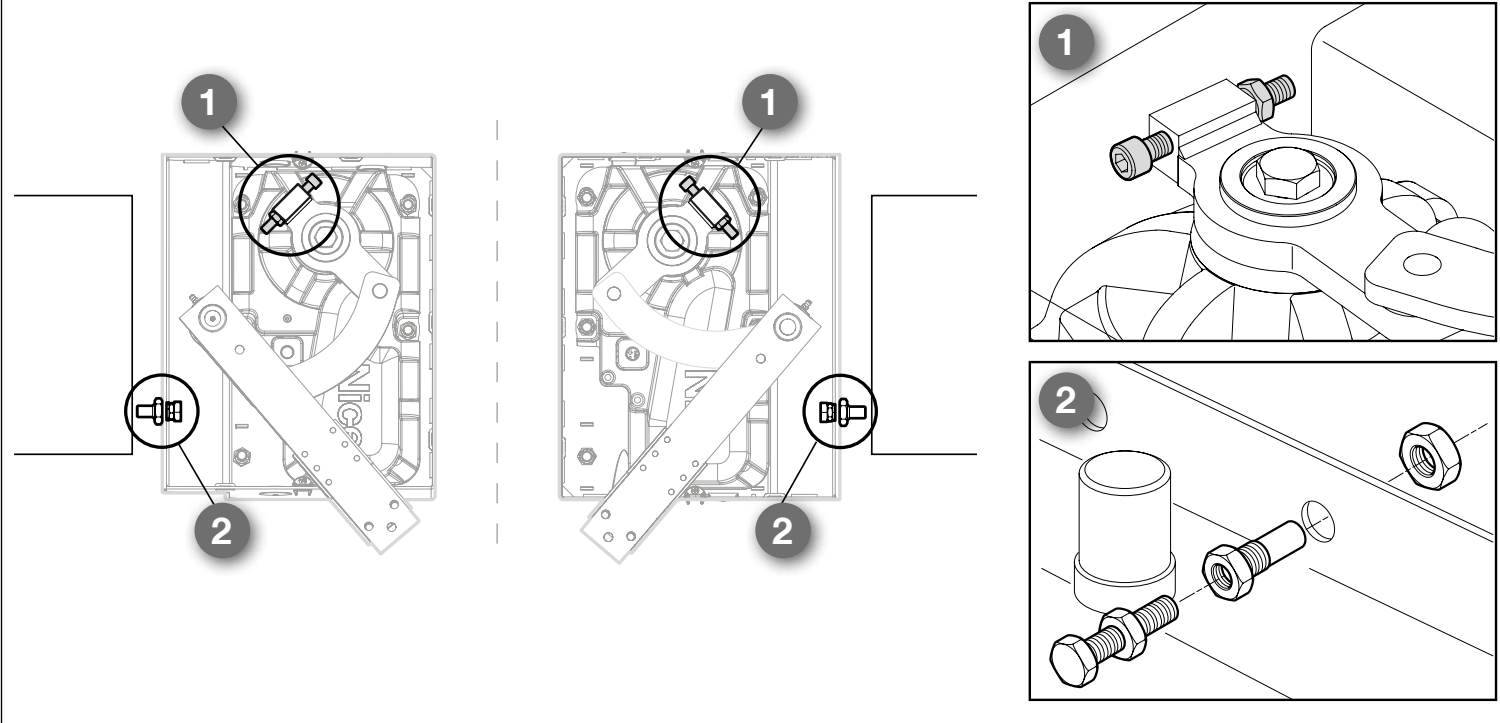

L-FAB – 1 zárási ütköző a motoron, 2 nyitási ütköző a dobozban

Nagyobb nyitási szöghöz a NICE BMA1 lánchajtással rendelkező változatot használják. A tartozék legfeljebb 3,5 m-es kapuszárnyhoz használható; ehhez a szereléshez is megfelelő külső ütközők és biztonságos szabad tér szükséges.

Kézi kioldás áramkimaradás esetén

Kioldás előtt állítsa le a kaput, és válassza le a hálózati táplálást, valamint az esetleges tartalék akkumulátort. Tartsa meg a kapuszárnyat, különösen szélben vagy lejtős terepen. Gondoskodjon róla, hogy senki ne tartózkodjon a mozgási útvonalában.

  1. Csúsztassa el a kioldószerkezet hozzáférési fedelét.
  2. Helyezze be a mellékelt BMA3 karos kulcsot, és fordítsa el 90°-kal az óramutató járásával megegyező irányban.
  3. Most lassan, erőltetés nélkül mozgassa kézzel a kapuszárnyat.

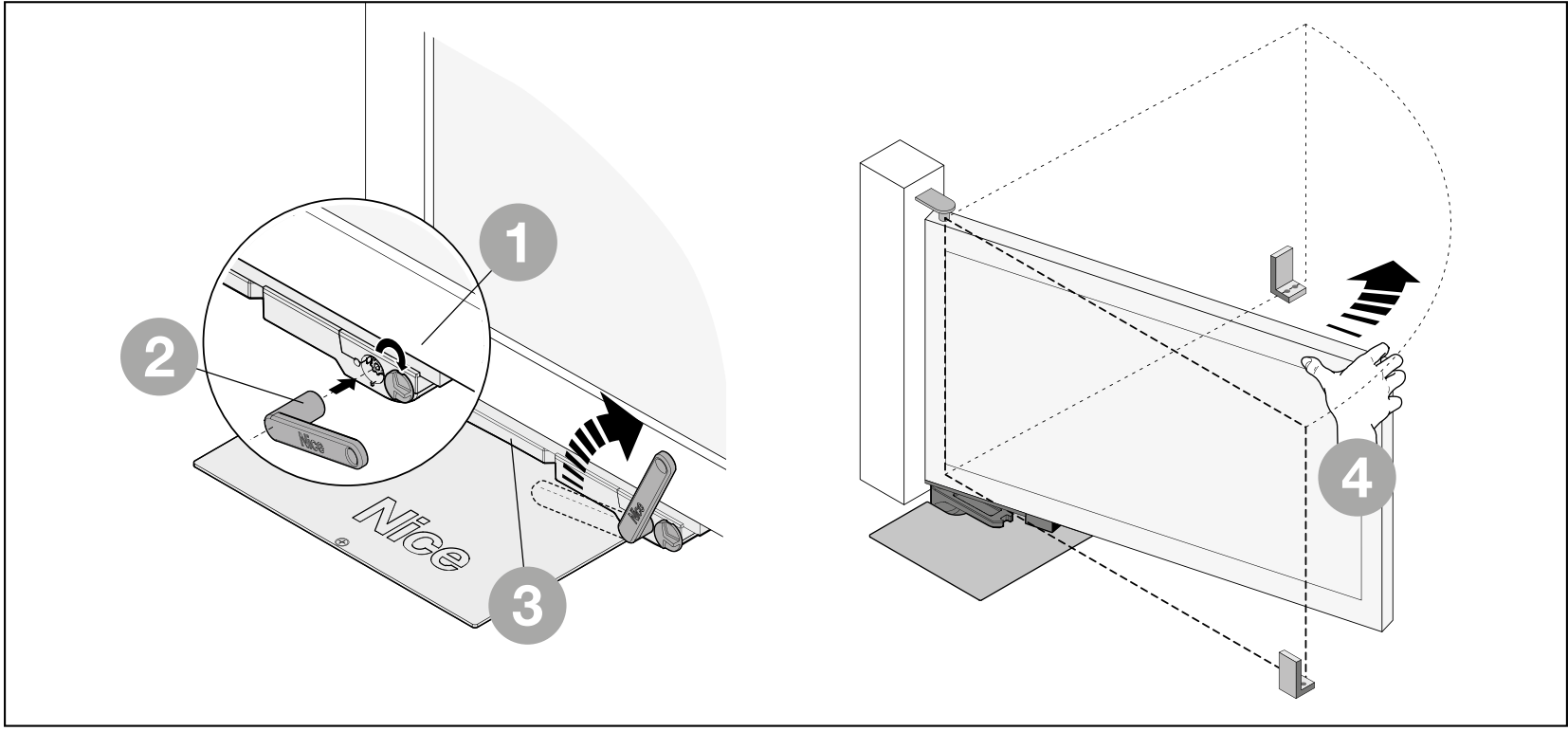

L-FAB – kézi kioldás menete a karos kulccsal

A hajtás újbóli bekapcsolása

  1. Állítsa a kapuszárnyat a mozgási út körülbelüli feléhez.
  2. Csúsztassa el a fedelet, helyezze be a kulcsot, majd fordítsa el 90°-kal az óramutató járásával ellentétes irányban.
  3. Finoman mozgassa a kapuszárnyat, amíg a mechanizmus hallhatóan a helyére nem kattan és ismét működésbe nem lép. A tápellátás visszakapcsolása előtt ellenőrizze, hogy a hajtás megfelelően reteszelődött-e.

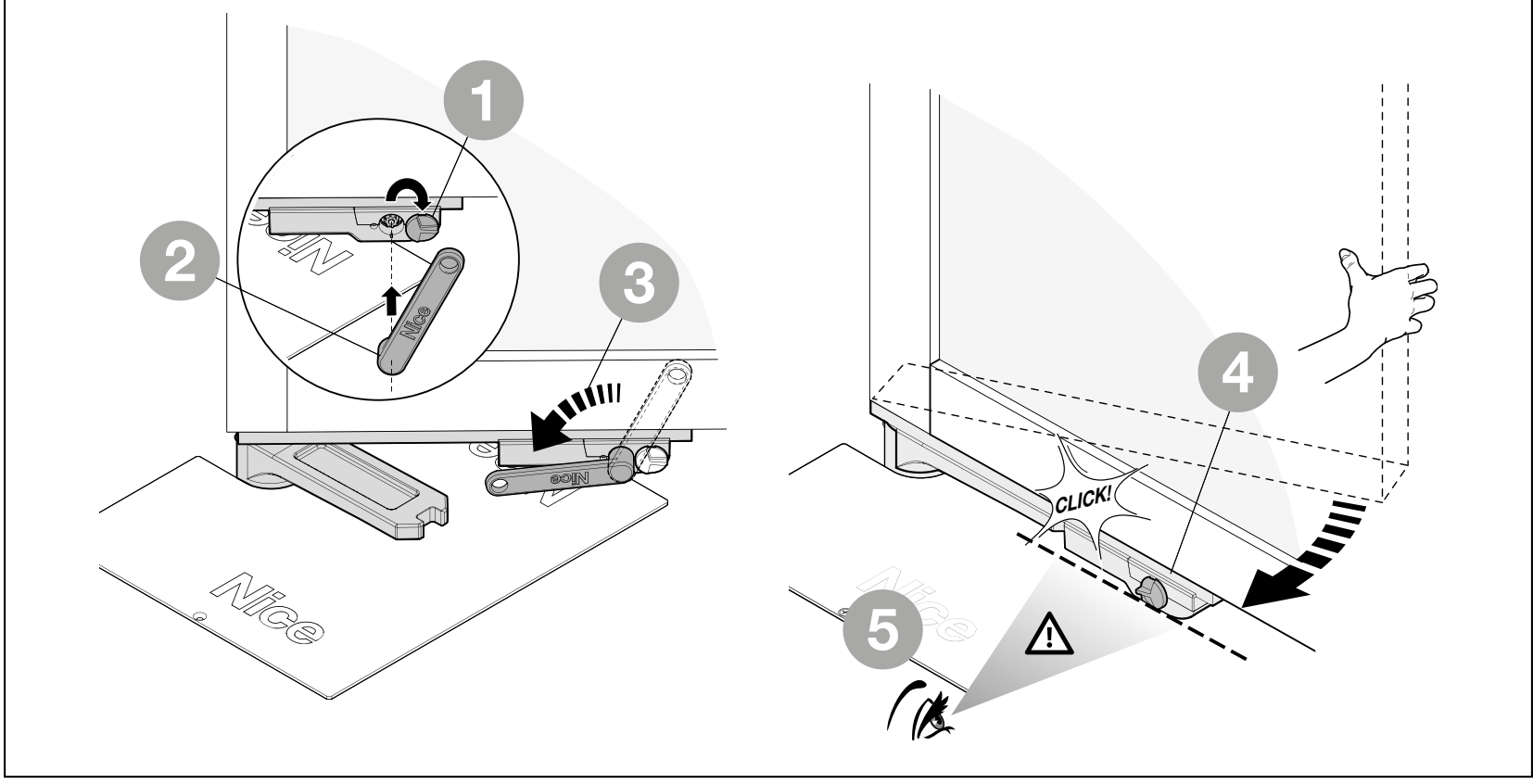

L-FAB – a hajtómű újbóli bekapcsolása kézi kioldás után

A motor és a vezérlőegység bekötése

Az elektromos csatlakoztatást bízza szakképzett személyre. A beavatkozás előtt válassza le a hálózati táplálást és a tartalék tápforrást. A hálózati betáplálásnak lehetővé kell tennie a teljes és biztonságos leválasztást, továbbá a motornak és a szerelvénynek megfelelő védőföldeléssel kell rendelkeznie. Ne helyezzen kábelkötést vagy sorkapcsot az alapozódobozba. A kötést a dobozon kívül, megfelelő védettségű kötődobozban alakítsa ki.

LFAB4000 vezetékCsatlakoztatás az MC800 vezérlőhöz
FeketeOPEN – nyitási fázis.
BarnaCLOSE – zárási fázis.
SzürkeCOMMON – a motor közös vezetéke. Ez nem a tartozékok +24 V Common pontja.
Sárga-zöldPE védőföldelés.

A motorvezetékhez 10 m-es hosszúságig 4 × 1,5 mm² keresztmetszetű kábelt használjon. Egy motoros egység esetén a M2kimenetet kell használni; két motor esetén az M1 és az M2 kimenetet a kapuszárnyak sorrendjének megfelelően. Az LFAB4000 beépített 7 µF-os kondenzátorral rendelkezik; a vezérlő általános bekötési rajza alapján ne csatlakoztasson további kondenzátort az adott motor ellenőrzése nélkül.

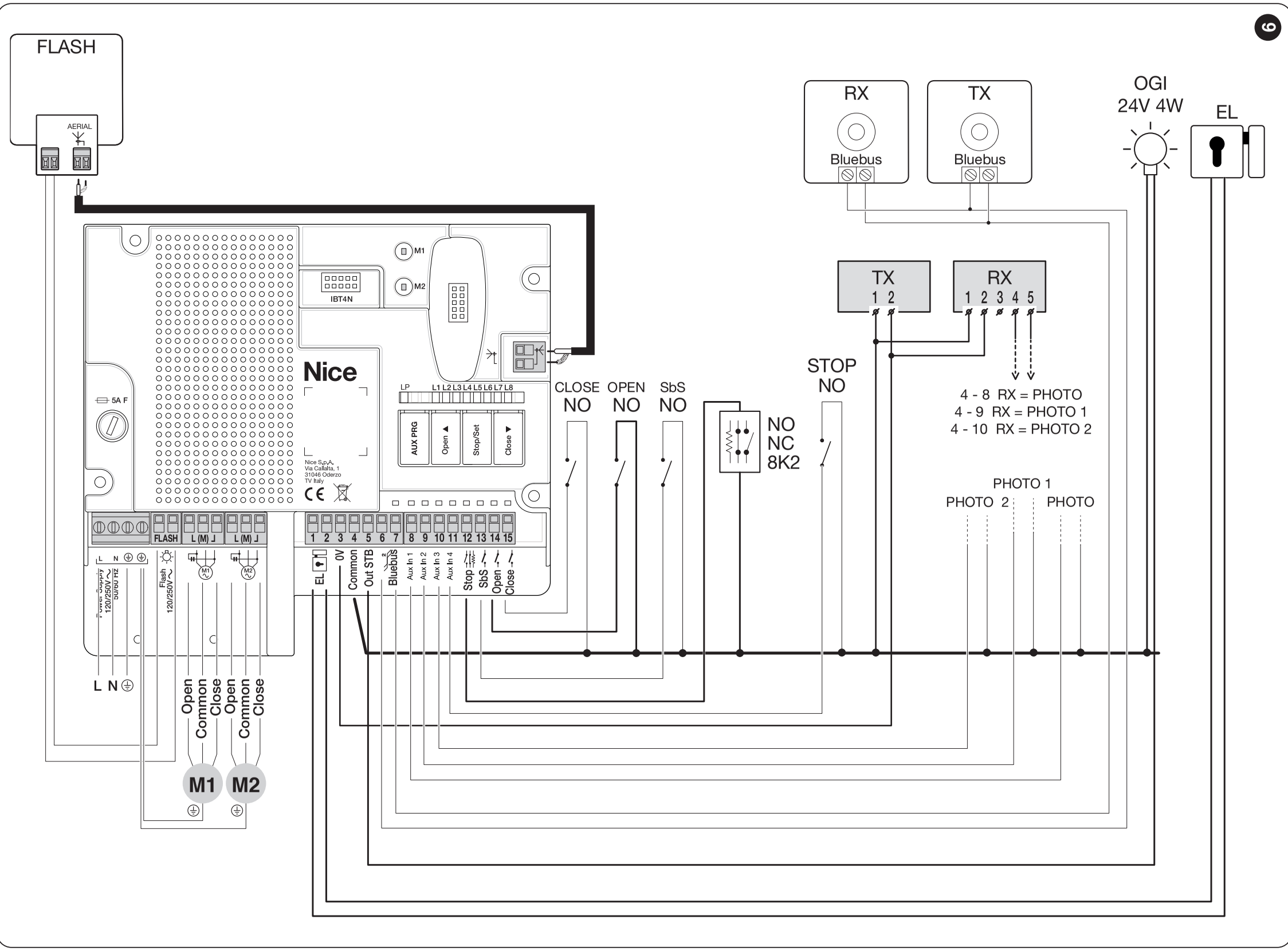

MC800 – 230 V-os motorok, BlueBUS és Phototest nélküli relés fotocellák eredeti bekötése

A fenti ábrán Phototest nélküli relés fotocellák és kikapcsolt Standby látható. Az AUX kapcsokhoz a PHOTO, PHOTO1 vagy PHOTO2 funkciót kell kiválasztani. A nem használt bemeneteket a kiválasztott üzemmód szerint kezelje; más beállításhoz készült ábráról ne vegyen át áthidalásokat. Részletek: MC800 relés bekötése. Az LFAB4000 nem rendelkezik FCA/FCC elektromos végálláskapcsolókkal.

Kapcsok és a tartozékok polaritása

Az MC800 kapcsaiTápellátás és polaritás
3 / 43 = mínusz (0 V), 4 = plusz (+24 V DC Common). A tartozékok összesített áramfelvétele legfeljebb 200 mA lehet.
5 / 3OUTSTB: 5 = plusz, 3 = mínusz, 24 V DC, legfeljebb 4 W. A használat a Phototest és a Standby beállításától függ.
6 / 7 BLUEBUSKét vezeték polaritás nélkül; tápellátás és adatátvitel kompatibilis BlueBUS-eszközökhöz.
FLASH230 V AC, legfeljebb 21 W; például ELAC. A váltakozó áramú kimenetnek nincs +/− polaritása. Az ELDC 12 V DC nem csatlakoztatható ide.
1 / 2 EL12 V AC-os elektromos zár, legfeljebb 15 VA; nincs +/− polaritása.
4 / 13 SbSFeszültségmentes NO érintkező léptető parancshoz. Ne adjon külső feszültséget a bemenetre.
EPM TX és RXA fotocellán 1 = plusz, 2 = mínusz. Az RX érintkezői 4 = COM, 5 = NC feszültségmentesek. Phototest nélküli ábrán: TX1 és RX1 → vezérlő 4 (+), TX2 és RX2 → vezérlő 3 (−); RX4 → vezérlő 4, RX5 → a beállított PHOTO bemenet, 8, 9 vagy 10.

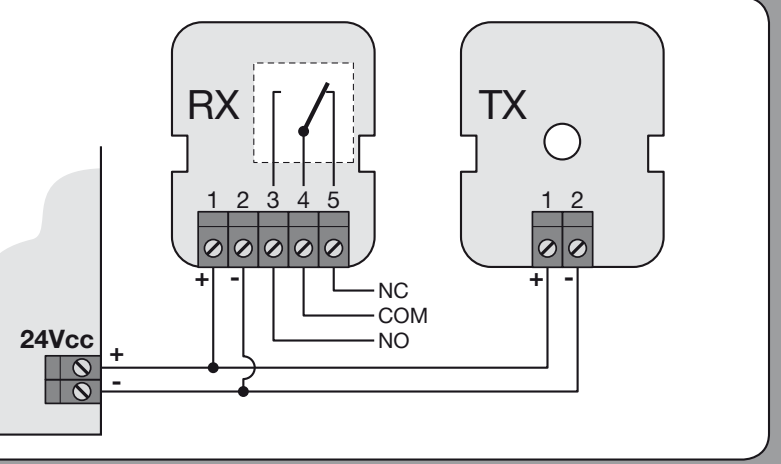

EPM – 1-es pozitív és 2-es negatív tápkapocs, a vevő 4-es COM és 5-ös NC érintkezője

Phototest vagy Standby használatakor változik az adó tápellátása és az áthidalások bekötése. Használja a megfelelő MC800 fotocellák bekötési rajzait és az AUX bemenetek beállítását. Az érintkezőknek és a BlueBUS-nak nincs általánosan érvényes +/− polaritása.

Első üzembe helyezés és biztonsági ellenőrzések

Az ütközési erők korlátozásához érzékeny biztonsági élre. A szerelőnek kell megterveznie annak elhelyezését, és ellenőriznie a teljes kapu biztonságosságát. A motorerő beállítása önmagában nem helyettesíti ezt a védelmet.

  1. Válassza le a hálózati táplálást és az esetleges tartalék akkumulátort. Kioldott hajtás mellett kézzel ellenőrizze a teljes mozgási útvonalat, a tengelyirányú elhelyezést, a kapuszárny szilárd rögzítését, mindkét ütközőt és a vízelvezetést. A kapuszárny nem akadhat és nem mozdulhat el magától.
  2. Kapcsolja vissza a kioldószerkezetet. Ellenőrizze a motorvezetékeket, a PE-vezetőt, a biztonsági eszközöket és a tartozékokat; 24 V-os rendszernél az enkóderek hozzárendelését is.
  3. Bekapcsolás után ellenőrizze a bemenetek állapotát és a központi egység eszközeinek betanítását. A mozgáspálya betanítása előtt megfelelően be kell állítani a motor típusát és a biztonsági bemeneteket.
  4. Az első mozgás során figyelje a szárnyak irányát és sorrendjét. Helytelen irány vagy váratlan mozgás esetén azonnal állítsa le, válassza le a tápellátást, és javítsa ki a bekötést. Ne próbálja az erő növelésével megoldani a problémát.
  5. A végállásokat az adott vezérlőegység előírásai szerint tanítsa be. Ezután próbálja ki a teljes ciklust, a lassításokat, az ütközőket, a kioldást, minden fénysorompó-párt és a biztonsági élvédelmet.
  6. Átadás előtt szakemberrel mérje meg a tényleges erőket, és ellenőrizze a veszélyes helyek védelmét. A felhasználót tájékoztatni kell a működtetésről, a kézi kioldásról és a karbantartásról.

A hajtás kioldási pontjánál helyezzen el tartósan jól olvasható útmutatót a kézi kioldásról. A kaput csak a teljes rendszer – beleértve a védőberendezéseket is – sikeres ellenőrzése után adja át használatra.

Az MC800 esetében először el kell végezni a BlueBUS-eszközök és STOP-eszközök betanítását, majd a mozgáspálya és a mechanikus ütközők betanítását. Az LFAB4000 elektromechanikus motor; ne válassza a hidraulikus üzemmódot. Egyetlen egység esetén az M2 motor pozícióit tanítsa be.

Beállítások, távirányítók és alaphelyzetbe állítás

Az erőt, a sebességet, az automatikus zárás szünetidejét, a részleges nyitást és a szárnyak sorrendjét a vezérlőegység állítja be, nem maga a földbe süllyesztett motor. A beállítások módosítása után ismét ellenőrizze a biztonságos erőértékeket és a védőberendezések működését.

A rádiós távirányítók törlése és a vezérlőegység alaphelyzetbe állítása két külön művelet. Az alaphelyzetbe állítás nem szünteti meg a mechanikus akadozást; a beállítások törlése után ismét el kell végezni a megfelelő betanítást. Az eljárást az adott panel és a beszerelt vevőegység alapján válassza ki.

Hibaelhárítás

JelenségEllenőrizendő
A kapuszárny kézzel nem mozdítható elKioldás, a zsanérok állapota, a karok, a tengelycsapágyazás és a dobozban lévő idegen tárgyak. Az elakadt kaput ne próbálja erővel működtetni.
A motor működik, de a szárny állA kioldómechanizmus bekapcsolódása és a karok összekapcsolása. Beavatkozás előtt válassza le a tápellátást.
Helytelen irány vagy sorrendA motorok és vezetékek hozzárendelése. Ellenőrizze az OPEN/CLOSE működését, valamint egyetlen szárny esetén az M2 motort.
A kapu megáll vagy visszanyílikA szabad mozgást, az akadályokat, a fénysorompókat, a biztonsági élvédelmet és a vezérlőegység LED-jelzését. Biztonsági ellenőrzések; ne növelje az erőt az ok megszüntetése nélkül.
Víz a dobozbanVízelvezetés, lerakódások, visszaáramló víz és a kábelezés állapota. Sérült kábel vagy csatlakozásba jutott víz esetén helyezze üzemen kívül a készüléket.
A távirányító nem reagálA távirányító elemét és hozzárendelését, a beszerelt vevőegységet és az antennát; a távirányító párosítása.

Karbantartás

Az ellenőrzést végezze el legalább 6 havonta, intenzív használat vagy kedvezőtlen környezet esetén gyakrabban. Tisztítás és beavatkozás előtt válassza le a hálózati tápellátást és a tartalék tápforrást is. A sérült vagy akadozó kaput a javításig ne használja.

  • Tisztítsa ki az alapozódobozt és a vízelvezetőt; távolítsa el az iszapot, a leveleket és az idegen tárgyakat.
  • Ellenőrizze a korróziót, a kábelt, a csavarokat, a karokat, a zsanérokat és a mechanikus ütközőket.
  • Kenje meg az előírt mozgó érintkezőfelületeket és a karok csatlakozását; ellenőrizze a kioldás működését.
  • Karbantartás után próbálja ki a kézi működtetést, a teljes automatikus ciklust és az összes védőberendezést. Az erők és a beállítások szakszerű ellenőrzését bízza technikusra.

Becsült élettartam

Az élettartamot a kapuszárny terhelésének és az üzemi körülményeknek az együttes hatása befolyásolja. Az alábbi indexek a megadott hossz- és tömegkombinációkra vonatkoznak; ezenfelül külön is teljesíteni kell a használati határértékeket. A grafikon rendszeres karbantartás mellett a ciklusok hozzávetőleges számát mutatja, nem jelent garanciát és nem az évek számát jelzi. A vízszintes tengely az indexek százalékos összegét, a függőleges tengely a ciklusok számát mutatja.

A kapuszárny tömege2,01–3 m3,01–4 m
150 kg-ig10 %20 %
151–350 kg20 %30 %
351–550 kg30 %40 %
551–650 kg40 %50 %
További hatásHozzáadandó
40 °C feletti vagy 0 °C alatti hőmérséklet; 80 % feletti páratartalom15 %
Tömör kapuszárny-kitöltés20 %
Szeles környezet15 %

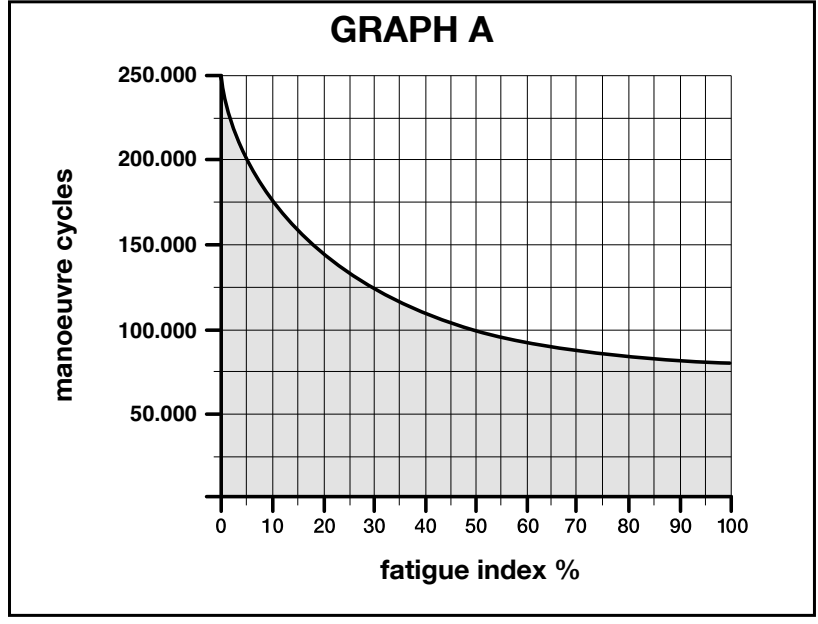

L-FAB – a ciklusok becsült száma a százalékos terhelési indexek összegétől függően

Példa: egy 3 m-es / 500 kg-os szárny indexe 30 %. Szeles környezetben adjon hozzá 15 %-ot, így az összesen 45 %. A további releváns hatásokat szintén hozzá kell adni. Ez a számítás nem helyettesíti a kapuszárny alkalmasságának és a biztonságos erőknek az ellenőrzését.

Műszaki adatok és méretek

ParaméterNICE LFAB4000
Motorfeszültség230 V AC, 50/60 Hz
Az új rendszer vezérléseMC800; a vezérlőegység tápellátása 230 V AC
Csúcsáram-felvétel / teljesítményfelvétel1,5 A / 340 W
Maximális forgatónyomaték500 Nm
Üresjárati fordulatszám0,8 ford./perc
A 90°-os nyitás becsült ideje névleges sebességnélKörülbelül 23 s; az indítás és a lassítás növeli az időt.
Ciklus/óra névleges terhelés mellett20 ciklus/óra
Szokásos nyitási szög110°-ig; BMA1-gyel akár 360°-ig, legfeljebb 3,5 m-es kapuszárnnyal
Védettség / hőmérsékletIP67 / −20 és +50 °C között
Motor tápkábele2 m; a csatlakozások az alapozódobozon kívül vannak
A motor önálló tömege14,3 kg
KondenzátorBeépített, 7 µF-os
LFABBOX4Acéldoboz: 14,4 kg; a motor, a doboz és a kioldószerkezet különálló alkatrészek
A szerelvény méretei a jelenlegi dobozzal400 × 325 × 152 mm; betonozás előtt ellenőrizze a ténylegesen szállított dobozt

A csúcsteljesítmény és a maximális nyomaték nem a folyamatos terhelés értékei. A tényleges mozgási idő a szögtől, a terheléstől és a vezérlőegység beállításaitól függ. Az ásási mélység és a kapuszárny magasságának megtervezésekor az adott doboz méretrajzát vegye alapul.

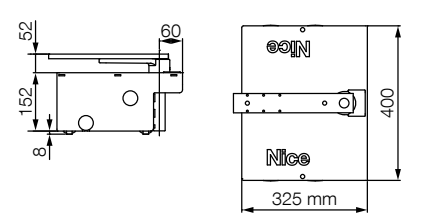

NICE L-FAB – a szerelvény méretei a jelenlegi alapozódobozzal

Termék nézete

Hogyan rendelhetem meg ezt az árut?

Válassza az Önnek legkényelmesebb lehetőséget:

  1. rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
  2. rendelés e-mailben: rendeljen ezen a címen: [email protected]

Kérdezzen bármit a(z) NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz termékről

Termék: NICE L-Fab LFAB4000 – önálló föld alatti kapumozgató szárnyas kapuhoz, legfeljebb 4 m-es és 650 kg-os kapuszárnyhoz
Név:
E-mail:
Telefon:
Üzenet:
Ezt az oldalt a Google reCAPTCHA védi.
