NICE sorompók és rámpák
Professzionális sorompók az olasz Nice gyártótól
Sorompók egyszerű és hatékony módot kínálnak a létesítmények, cégek, vállalkozások, parkolók vagy más védett területek be- és kijáratának ellenőrzésére. A sorompó parkolósorompóként, közúti sorompóként, beléptető sorompóként vagy biztonsági sorompóként is használható, akár tolókapuval együtt.
A cikkben az alábbiakról olvashat:
- A sorompók előnyei
- A sorompók felosztása
- Modellek és ciklusszámok összehasonlítása
- A sorompókar hossza és a szabad áthaladási szélesség
- Kedvezményes szettek
- Sorompó- és rámpakínálatunk
- A sorompó vezérlési lehetőségei
- Megvalósítási példa
- Videóbemutató a sorompóról
- A sorompó telepítésének építési előkészítése
- A sorompók sebessége
A sorompók előnyei
- Megbízható berendezés
- Kis helyigény, minimális építési előkészítés
- Kiváló minőségű kivitel, tartós színtartás
- A sorompóháznak rozsdamentes acél (INOX) kivitele is elérhető
- Vezérlési lehetőségek széles választéka
- Lehetőség van a következők csatlakoztatására: tartalék tápegység, a kompatibilis BAR modellekhez pedig Solemyo napelemes tápellátás is
- Egyszerű kioldás (áramszünet esetén)
- Az Ön igényeinek megfelelő összeállítást pontosan megtervezzük
- Tanúsítványok
A sorompók felosztása

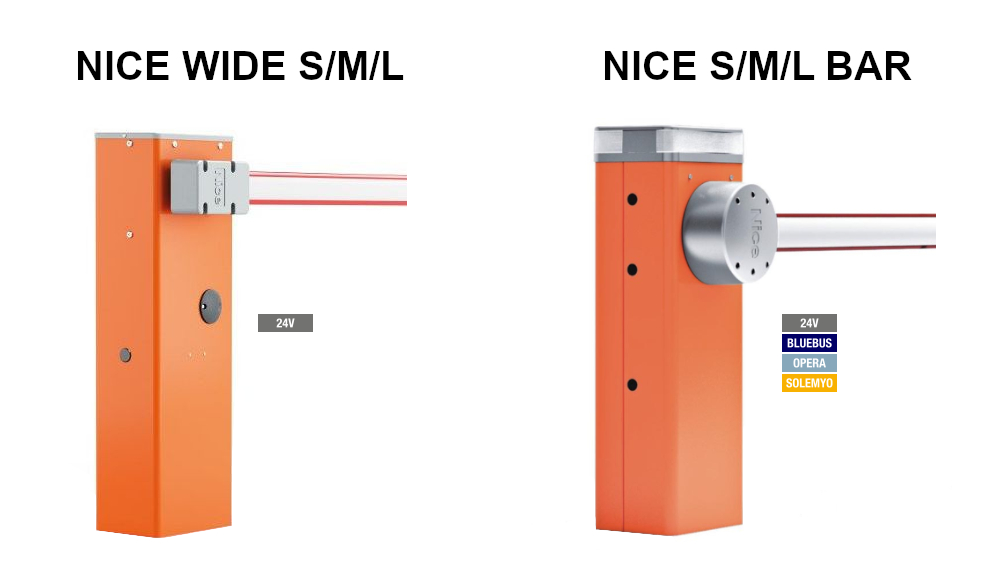

A Nice sorompókat WIDE és BAR sorozatra osztjuk. Választáskor hasonlítsa össze az adott modellt, a szükséges áthaladási szélességet, az óránkénti nyitások számát és az elvárt vezérlést.
A NICE WIDE sorompók általános használatra alkalmasak és modelltől függően óránként legfeljebb 100–300 ciklust bírnak. Tartalék akkumulátorral is kiegészíthetők.
A NICE BAR modellek teljesítménye eltérő. Az M3BAR nagyon intenzív használatra és a járművek gyors áthaladásának biztosítására alkalmas. Az M5BAR, M7BAR és L9BAR esetében a sorompókar hossza is meghatározó. Az S-BAR maximális teljesítménye 100 ciklus/óra, vagyis alacsonyabb, mint a WIDE M-é.
Vezérlőegység és tartalék akkumulátor
A WIDE egyszerűen beállítható általános használatra. A BAR fejlettebb funkciókat kínál. Az S-Bar saját vezérlőegységgel rendelkezik, amely eltér az M-Bar és az L-Bar egységétől.
| Sorompósorozat | Vezérlőegység beállítása | Tartalék akkumulátor |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikrokapcsolók és trimmerek. | PS324 |
| S-Bar | XBA20R10: gombok és LED-ek. | PS124 |
| M-Bar, L-Bar | BCU1R10: kijelző és joystick. | PS224 |
Az S-Bar támogatja a ciklusszámlálást és a szervizre figyelmeztető jelzést. Az M-Bar és az L-Bar két egymással szemben álló sorompó master/slave üzemmódban történő szinkronizálását is lehetővé teszi.
A modellek és a maximális ciklusszám összehasonlítása
Egy ciklus a sorompó nyitását és zárását jelenti. A legforgalmasabb órában történő nyitások száma a döntő, nem a napi átlag.
| Modell | Max. ciklus/óra | Nyitási idő |
|---|---|---|
| WIDE S | 100 | 4 s-tól |
| WIDE M | 300 | 3,5 s-tól |
| WIDE L | 200 | 5 s-tól |
| S-BAR | 100 | 4 s-tól |

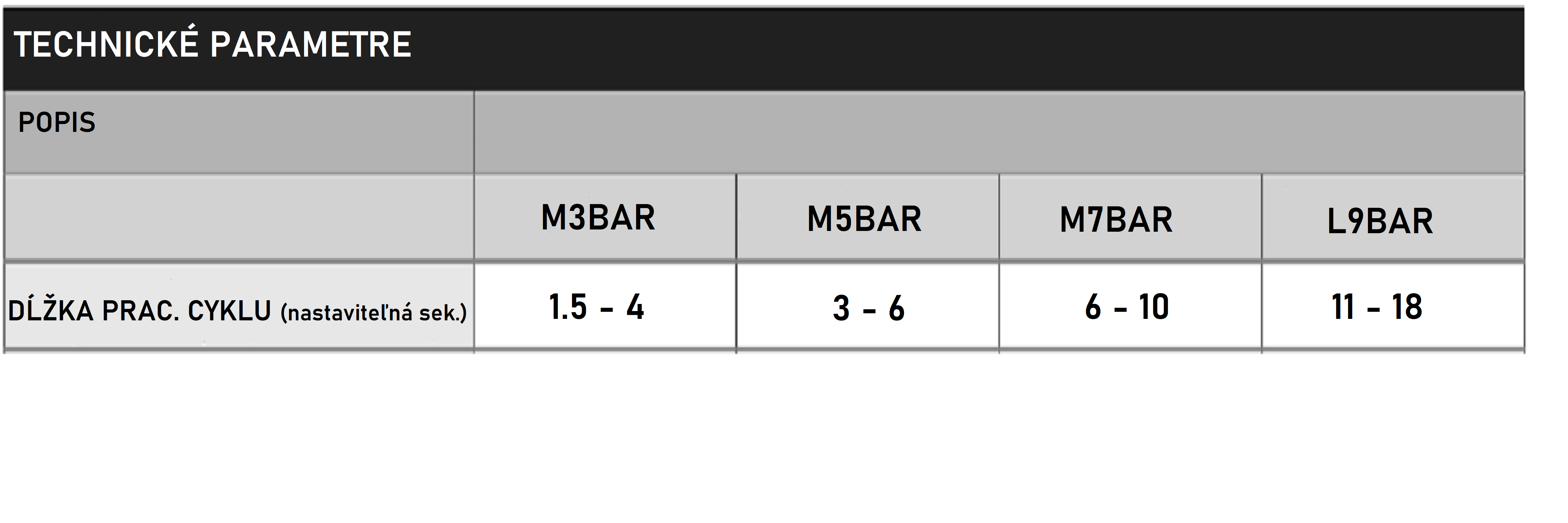

| M3BAR | 500 | 1,5–4 s |
| M5BAR | 350 | 3–6 s |
| M7BAR | 200 | 6–10 s |
| L-BAR (L9BAR) | 150 | 11–18 s |
Az értékek a gyártó által megadott maximumok névleges terhelés mellett. A tényleges ciklusszám a sorompókartól, a tartozékoktól és a beállítástól függ. A világítással ellátott S4BAR esetében XBA4 a maximum 80 ciklus/óra, a nyitási idő pedig több mint 5 s. A megadott ciklusszámok nem jelentenek garantáltan áthaladó autómennyiséget.
BlueBUS, tartalék akkumulátor és napelemes tápellátás
A BlueBUS két vezetékkel egyszerűsíti a kompatibilis fotocellák és más tartozékok csatlakoztatását. Ezek biztosítják a tartozékok tápellátását és kommunikációját is. Az S-BAR, az M-Bar és az L-Bar BlueBUS-t használ, a WIDE pedig hagyományos, relés fotocellákat.
Fotocellák rendelésekor ügyeljen a következőkre: a WIDE sorozathoz relés EPM, az S-Bar, az M-Bar és az L-Bar sorozathoz pedig EPMB BlueBUS-os fotocellák szükségesek.
A tartalék akkumulátor külön csatlakoztatható, nem a BlueBUS-on keresztül. WIDE sorozathoz is elérhető. A Solemyo napelemes tápellátás kompatibilis BAR modellekhez készült; a WIDE nem támogatja. A konkrét napelemes összeállítást a modell és annak vezérlőegysége alapján válassza ki. Mobiltelefonos vezérlés a használt modultól függően külön bővítési lehetőség.
A sorompókban 24 V-os motorokathasználnak, ezért akár szinte folyamatos üzemeltetésre is alkalmasak. A sorompók rendelkeznek amperometrikus védelemmel. Ha a sorompókar akadályba ütközik, megnő az áramfelvétel, a vezérlőegység pedig érzékeli, hogy a kar akadályba ütközött. Az akadály észlelése után a kar megállhat vagy visszatérhet nyitott helyzetbe (a beállítástól függően).
Kedvezményes szettek
Sorompóinkat kedvezményes szettekben is kínáljuk. Ezek a sorompón és a karon kívül olyan tartozékokat is tartalmaznak, mint például a rádióvevő, távirányító, fotocellák és figyelmeztető jelzőfény. A szettben található még ütközésvédő gumi a karhoz, a kétkaros szett pedig összekötőt is tartalmaz a karokhoz.
A szetteket elsősorban a kar hossza és az azt mozgató sorompó típusa szerint csoportosítjuk, amely a kart emeli. A karok 3, 4 és 5 méteres hosszban kaphatók, de az eredeti összekötőnek köszönhetően a teljes hossz összeállítható akár 9 méteresre is.. Magukat a sorompókat a teljesítményük, a kar emelési sebessége és az óránkénti ciklusszám alapján csoportosítjuk, amelyet egy óra alatt végrehajtanak.
A kar hossza és a szabad áthaladási szélesség
A kar hossza nem azonos a szabad áthaladási szélességgel. A szabad áthaladási szélesség a nyitott sorompónál a jármű számára rendelkezésre álló szélesség. Először mérje meg a szükséges áthaladási szélességet, majd a szerelési rajz alapján válassza ki a kart és a sorompót.
| Modell | Az útmutató szerinti szabad áthaladási szélesség | A szettben található kar (névleges hossz) | Kínálatunkban elérhető szettek |
|---|---|---|---|
| WIDE S | A kialakítástól függően* | 4 m | 4 m-es szett |
| WIDE M | A kialakítástól függően* | 4 m | 4 m-es szett |
| WIDE L | A kialakítástól függően* | 5 / 6 / 7 m | 5 m-es szett 6 m-es szett 7 m-es szett |
| S-BAR | legfeljebb 4 m | 4 m | 4 m-es szett |
| M3BAR | 2,32 - 2,82 m | 3 m | 3 m-es szett |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | 4 m-es szett 5 m-es szett |
| M7BAR | 5 - 7 m | 6 / 7 m | 6 m-es szett 7 m-es szett |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | 8 m-es szett 9 m-es szett |
* A WIDE esetében a szettben található kar névleges hossza szerepel, nem a garantált szabad áthaladási szélesség. A szabad áthaladási szélesség a ház elhelyezésétől és a kar rögzítésétől függ. Az M-Bar/L-Bar esetében az útmutatóban az M3BAR, M5BAR, M7BAR és L9BAR típusokhoz megadott tartományokat tüntettük fel. A karra szerelt kiegészítők csökkenthetik a használható hosszt.
Például a NICE XBA15 fizikai hossza 3 150 mm. Az M3BAR útmutatója legfeljebb 2,82 m-es szabad áthaladási szélességet ad meg. Ezért a „3 m-es” szettmegjelölés nem jelent automatikusan 3 m szabad áthaladási szélességet.
Egyedi igény esetén a szetteket az Ön elképzelései szerint tudjuk módosítani.
Sorompók és sorompókarok kínálatunkban
Kínálatunkban sorompók és karok külön is kaphatók, így a teljes összeállítást Ön is összeállíthatja. Az alkatrészek kompatibilitására azonban ügyelni kell, ebben szívesen segítünk tanácsainkkal. Műszaki támogatás is rendelkezésre áll..
Kínálatunkban ezenkívül további sorompótartozékokat is talál, például karhoz való támasz, lehajtható támasz, kar alatti alumínium sorompófüggöny vagy Törőcsukló karokhoz Alacsony belmagasságú helyekre.
Alacsony belmagasságú helyekre: Törőcsukló WIA11 a WIDE M típushoz való, XBA11 M3BAR és M5BAR típusokhoz. A kiválasztás előtt meg kell mérni a belmagasságot. Támasz és kerítés alatti kar esetén ellenőrizze, hogy a kar megengedett kombináció-e, és megfelelő-e a kiegyensúlyozása.
Külön kategóriát képvisel a biztonság. A Nice sorompók beépített akadályérzékelővel rendelkeznek, amely akadályba ütközéskor azonnal visszafordítja a kart.
A nagyobb biztonság érdekében a sorompó kiegészíthető biztonsági fotocellák, védőgumik vagy különféle figyelmeztető villogók, jelzőlámpák és fények. Ajánlott kiegészítők a fényvisszaverő matricák, amelyeket közvetlenül a sorompókarra kell ragasztani. Így jobban láthatóvá válik maga a kar, és elkerülhetők a gyakori ütközések.
Külső jelzőlámpa WIDE és BAR típusokhoz is csatlakoztatható. A beépített XBA8 felső burkolatba szerelhető, M-Bar és L-Bar típusokhoz való. Külső jelzőlámpa esetén a vezérlőegységnek megfelelő feszültséget, teljesítményt és bekötést kell választani.
A sorompókarba történő erős ütközés károsíthatja a kart. Egyes modellek karja kiegészíthető ütközés esetén a sorompó sérülését mérséklő, billenő rögzítéssel.
- NICE WIA10 – konzol a kar oldalirányú felhajtásához WIDE S és WIDE M típusokhoz, legfeljebb 4 m-es karral.
- NICE XBA10 – konzol a kar oldalirányú felhajtásához M3BAR és M5BAR típusokhoz, legfeljebb 4 m-es karral.
Opcionális tartozék. Nem minden sorompónál alapfelszereltség az automatikus karleoldás.
A sorompók népszerű kiegészítője a induktív hurokdetektor. Felismeri az autó fém alkatrészeit, majd parancsot küld a sorompónak. Ennek eredményeként teljesen automatizált rendszer alakítható ki, amely az autó érzékelésekor felnyitja a sorompót, illetve parkolóhelyeken az autók érkezését és távozását számoló rendszer építhető ki.
A kompatibilis M-Bar és L-Bar vezérlőegységekhez az alábbi detektorok kaphatók: LP21 és LP22 és induktív hurok kialakítására szolgáló készlet. Maga a detektor érzékeli a járművet. A szabad parkolóhelyek számolásához vagy a jelzőlámpákkal vezérelt, váltakozó irányú áthaladáshoz megfelelő vezérlésre is szükség van.
A sorompó vezérlési lehetőségei
A sorompó elektronikus berendezés, amelyet leggyakrabban hagyományos távirányítóval. Ez bármikor megvásárolható és párosítható. Ugyanilyen egyszerűen törölhető is. A sorompó rádióvevője több száz távirányítót is kezelhet (például a NICE OXIBD vevő memóriája 1024 kód tárolására alkalmas).
Kínálatunk távirányítói és rádióvevői
A mindennapi használathoz többféle, ugrókódos NICE termékcsalád közül választhat. A Robus meghajtásokhoz hasonlóan itt is a rádióvevővel és annak kódolásával való kompatibilitás a döntő.
| Használat | Távirányító és rádióvevő |
|---|---|
| FloR és Era FloR | FLO2R-S és FLO2RE: 2 csatorna. FLO4R-S és FLO4RE: 4 csatorna. |
| Era One | ON2E: 2 csatorna. ON4E: 4 csatorna. ON9E: 9 csatorna. |
| Era INTI | Kétcsatornás távirányítók az alábbi színekben: INTI2 fekete, INTI2Y sárga, INTI2L rózsaszín, INTI2B kék, INTI2R piros, INTI2G zöld. |
| MYGO | MYGO2, MYGO4 vagy MYGO8: 2, 4 vagy 8 csatorna. |
| Kétirányú kommunikáció | ON3EBD + OXIBD |
| Nagyobb rádiós hatótávolság | ON3ELR + OXILR. A LoRa rendszerhez OXILR vevő szükséges. A hatótávolság a környezettől és az antennától függ. |
Külső vevő utólagos hozzáadásához az alábbi készlet is elérhető: INTIKIT INTI távirányítókkal és vevővel.
A frekvencia és a gördülőkód önmagukban nem garantálják a kompatibilitást. Ha meglévő sorompóhoz vásárol távirányítót, elküldheti nekünk a vevő típusjelzését vagy egy fényképet róla.
A vezérlés egyéb lehetőségei is rendelkezésre állnak – billentyűzetek, kártyaolvasók, vezeték nélküli gombok falra vagy portaszolgálathoz szerelhető kivitelben, automatikus időkapcsolók, kulcsos kapcsolók vagy mobiltelefonos vezérlés. A Nice sorompók további előnye, hogy más gyártók külső eszközei is csatlakoztathatók.
A billentyűzet akár 3 eszköz vezérlésére is alkalmas. Egyszerűen működik: csak be kell írni a billentyűzeten a saját, 4–8 számjegyű kódot.
A kártyaolvasók népszerű vezérlőeszközök. Az olvasóhoz oda kell tartani az érintésmentes kártyát vagy kulcstartót és a sorompó kinyílik.
A vezeték nélküli gombok távirányítóként működnek. A gombokat állandó helyre, például a világításkapcsoló mellé, a falra érdemes felszerelni.
Ha pontos időpontra szeretné nyitni és zárni a sorompót, ideális megoldást jelentenek az automatikus időkapcsolók. Ezek az előre beállított időpontban – órában és percben – adnak nyitási vagy zárási parancsot a sorompónak.
A mobiltelefonos vezérlésre GSM-modul vagy korszerű, Wi-Fi-modulon. A GSM-modulba hagyományos, saját telefonszámmal rendelkező SIM-kártyát kell behelyezni. A szám felhívása után a modul parancsot küld a vezérlőegységnek, és felnyitja a sorompót (vagy kinyitja a kaput).
A Wi-Fi-modul szintén a vezérlőegységhez csatlakozik, és parancsokat továbbít annak. A Wi-Fi-modul mobilalkalmazáson és interneten keresztül működik, de a saját (otthoni) Wi-Fi-hálózat hatótávolságán belül kell lennie.
A sorompó önzáró berendezés, vagyis zárt állapotban reteszelve van. Ez a gyakorlatban azt jelenti, hogy a sorompó kézzel nem nyomható fel.. A csomagban található kioldókulcs kioldja a hajtóművet, ezután a sorompó egyszerűen felemelhető. Erre elsősorban áramszünet esetén van szükség.

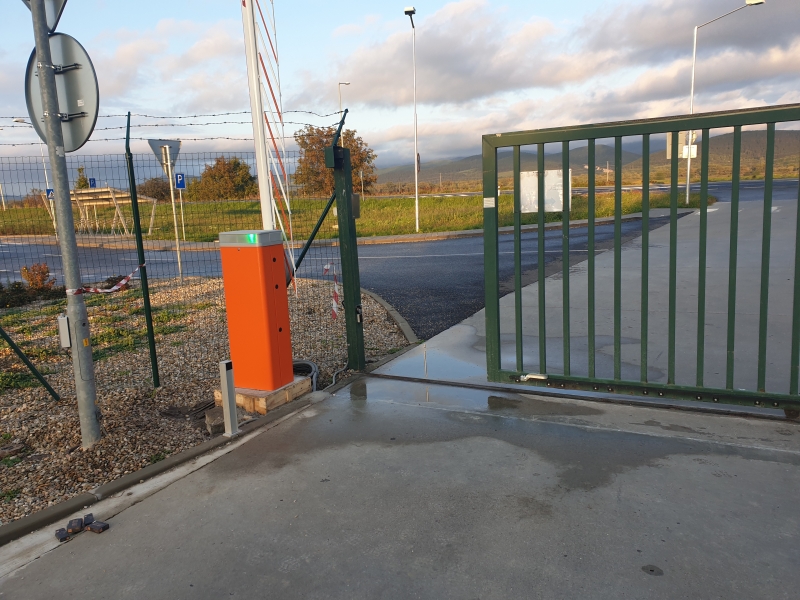

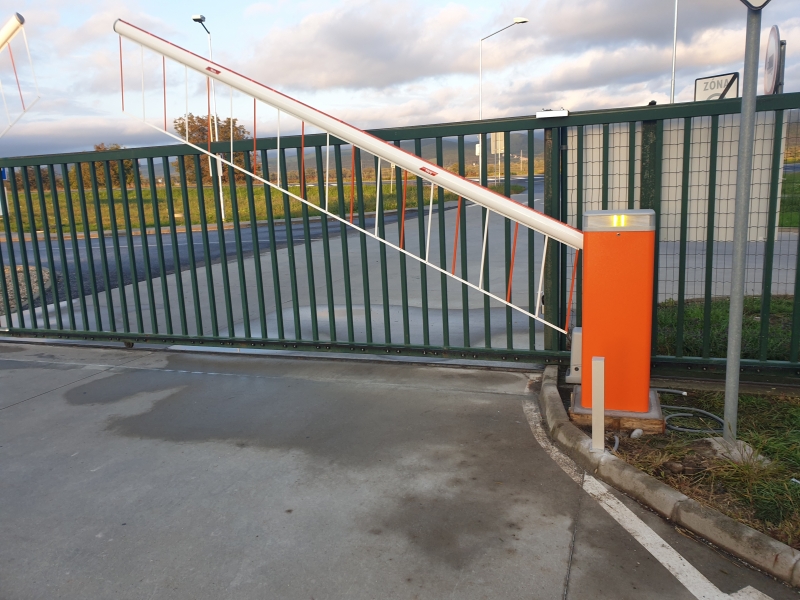

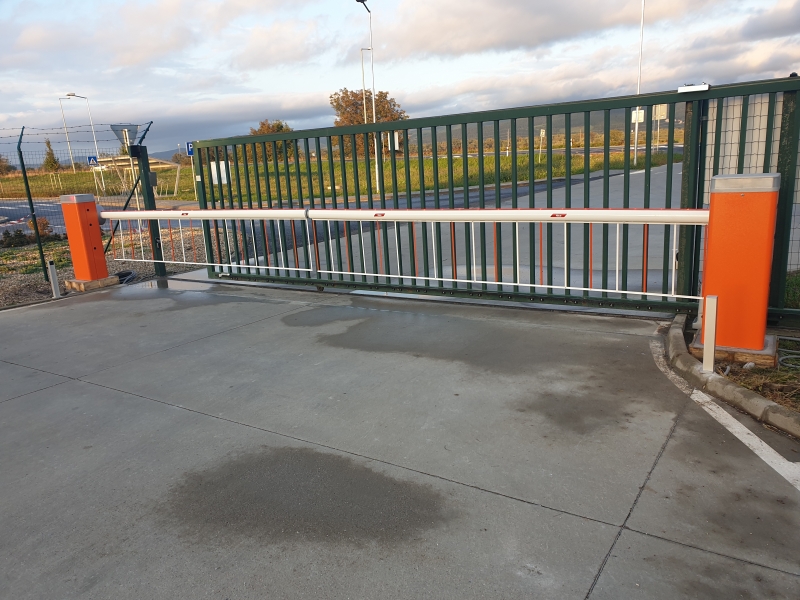

Megvalósítási példa
A rendeléshez részletes útmutatót kap ábrákkal és kapcsolási rajzokkal..
A Nice Wide sorompó videóbemutatója
A Nice Wide sorompóról készült rövid videóbemutatóban megfigyelheti, hogyan működik a sorompó, és milyen alkatrészekből áll, valamint néhány részletet is bemutatunk, például: kioldókulcs; ütközésvédelmi funkció, amely akadály észlelésekor visszafordítja a sorompót; csuklós könyök; a sorompórúd meghosszabbításának lehetősége és egyebek.
Ha további kérdése van a sorompókkal kapcsolatban, vagy segítségre van szüksége a megfelelő berendezés kiválasztásához, forduljon hozzánk bizalommal e-mailben: [email protected]
Sorompók építési előkészítése
A sorompót célszerű beton alapra rögzíteni, lehetőleg fagyhatár alatti mélységben, körülbelül 80 cm-re, a helyszíntől függően. Minden sorompóhoz horganyzott acél szerelőtalp tartozik. A szerelőtalp a sorompó rögzítésére szolgál. Az egyes talplemezek méreteit a termék adatlapján találja:
- NICE SIA1 - alaplemez WIDE S, WIDE M és S-BAR sorompókhoz
- NICE SIA2 - alaplemez NICE WIDE L sorompóhoz
- NICE XBA16 - alaplemez M-BAR sorompóhoz
- NICE XBA17 - alaplemez L-BAR sorompóhoz
A szerelőtalpon kábelbevezető nyílás található. Ezen a ponton kell kiépíteni a 220 V-os betáplálást, lehetőleg külön 6 A-es kismegszakítóra kötve. Javasoljuk, hogy a gyengeáramú vezetékeket különítse el a 220 V-os tápellátástól.
Szerelőalap a NICE WIDE sorompókhoz

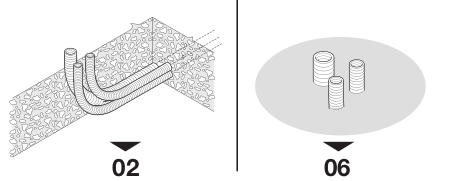

01. Válassza ki az alap állapotának megfelelő eljárást
Határozza meg, hol lesz elhelyezve a sorompó és a rendszer egyes elemei.
- Ha még nincs beton alapja, kezdje a 02. lépéssel.
- Ha már elkészült a beton alap, folytassa a 06. lépéssel.
02. Készítse elő a földmunkát és a kábelvédő csöveket
Ássa ki az alapozás helyét, és készítse elő az elektromos kábelek védőcsöveit. A kábelek típusait az alábbi kábelezési táblázatban találja.
03. Rögzítse a horgonycsavarokat a szerelőlemezhez
Rögzítsen négy horgonycsavart a szerelőlemezhez. Mindegyiket rögzítse egy-egy anyával a lemez fölött és alatt.
Fontos: Az alsó anyát csavarja fel egészen a menet végéig.
04. Betonozza be a szerelőlemezt
Töltse fel a kiásott részt betonnal, és helyezze bele a horgonycsavarokkal ellátott szerelőlemezt.
Fontos: Amíg a beton meg nem köt, vízmértékkel ellenőrizze, hogy a szerelőlemez tökéletesen vízszintes-e.
05. Hagyja megkeményedni a betont

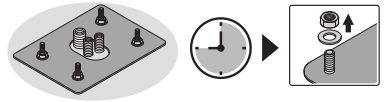

Várja meg, amíg a beton megkeményedik. A gyártó általában legalább két hetet ír elő. Ezután csavarja le a horgonycsavarok négy felső anyáját.
06. Készítse elő és rögzítse a sorompó házát

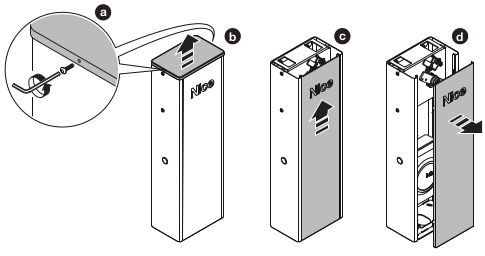

- a/b: Csavarja ki a csavarokat, és vegye le a felső fedelet.
- c/d: Vegye ki a ház ajtaját.

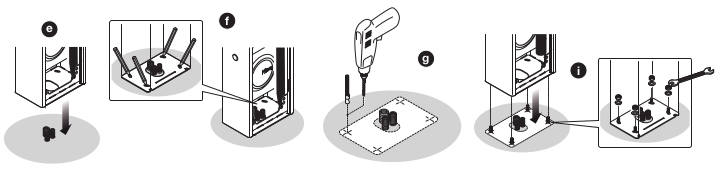

Rögzítés kész beton alaphoz: Az alábbi, fúrással járó eljárás feszítőhorgonyos rögzítéshez használható, nem a 03–05. lépések szerint, előre bebetonozott horgonycsavarokkal ellátott szerelőlemezhez.
- e/f: Állítsa a házat a helyére, és a szerelőfuratokon keresztül jelölje be a rögzítési pontokat.
- g: A megjelölt pontokon fúrjon lyukakat az aljzatba.
- h: Helyezzen be négy feszítőhorgonyt. A csomag nem tartalmazza őket.
- i: Helyezze a házat a helyére, majd anyákkal és alátétekkel rögzítse. Ennél a rögzítési módnál az anyák és az alátétek nem részei a csomagnak.

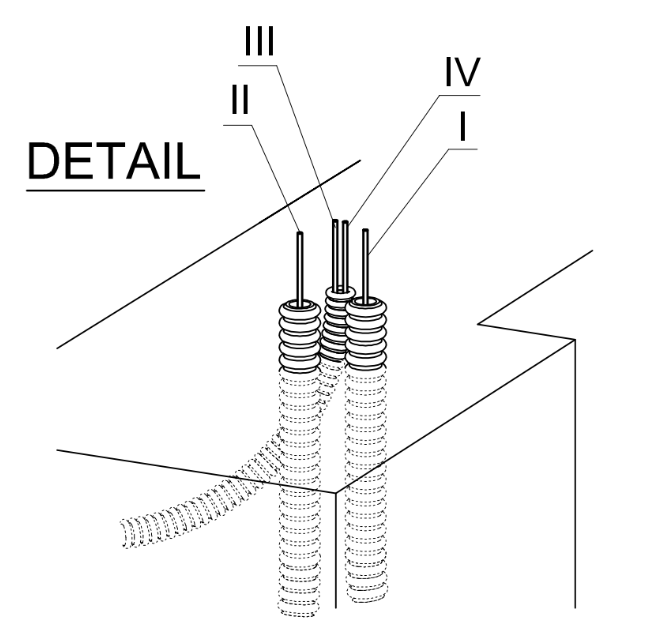

A további kábelezés a kiválasztott tartozékoktól függ; a leggyakoribb eset:
| Csatlakozás | Nice WIDE | Nice BAR |
|---|---|---|
| I – tápellátás (230 V) | 1 db 3x1,5mm2 | 1 db 3x1,5mm2 |
| II – a bal oldali fotocella csatlakoztatása | 1 db 2x0,25mm2 | 1 db 2x0,5mm2 |
| III – a jobb oldali fotocella csatlakoztatása | 1 db 4x0,25mm2 | 1 db 2x0,5mm2 |
| IV – a figyelmeztető lámpa csatlakoztatása | 1 db 2x0,5mm2 1 db árnyékolt RG58 (vagy 50 ohmos koaxiális kábel |
1 db 2x0,5mm2 1 db árnyékolt RG58 (vagy 50 ohmos koaxiális kábel |
A sorompók sebessége
A videón összehasonlíthatja az M5-BAR és az L-BAR sorompók sebességét.
Segítünk kiválasztani a megfelelő megoldást
Küldje el nekünk az áthaladó nyílás szélességét, az óránkénti nyitások hozzávetőleges számát, valamint azt, hogyan szeretné vezérelni a sorompót. A behajtóról készült fénykép vagy egy egyszerű vázlat is segíthet. Szívesen segítünk kiválasztani a megfelelő sorompót és tartozékokat.
