Helyigény
- a szabad átjárószélesség (ŠP),
- a kapu eltolásának oldala és iránya,
- a teljes kapuszárny számára rendelkezésre álló hely, az ellensúllyal együtt,
- a terep magassági viszonyai a teljes mozgási út mentén.
7–10 m-es önhordó tolókapu kézikönyve
Műszaki útmutató · saját kivitelezés · önhordó kapu
Gyakorlati útmutató 7,0–10,0 m szabad átjárószélességű kapukhoz: két beton alap, kábelezés, görgőkocsik, vezetés, kapumozgató, bekötés és műszaki rajzok.

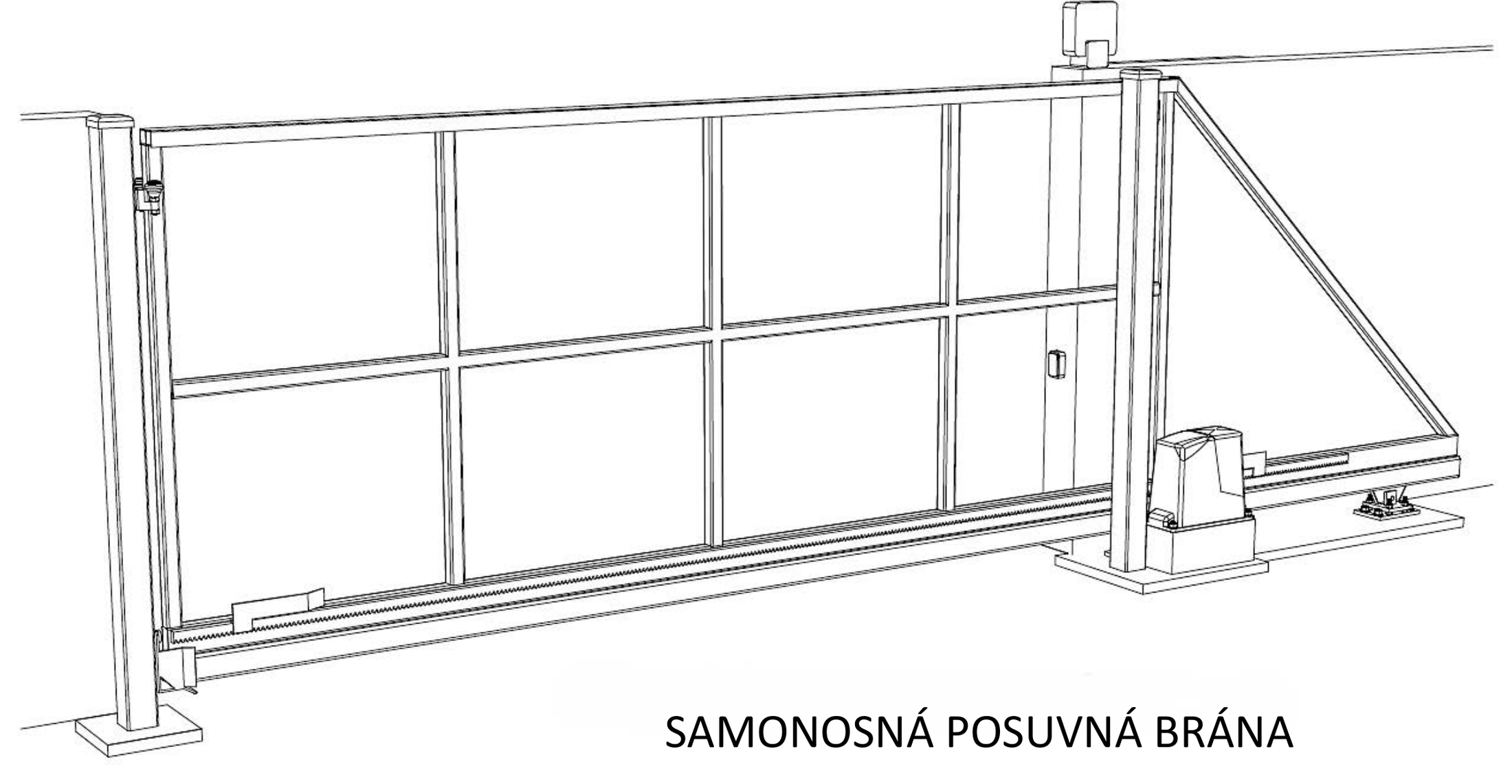

Önhordó kapu 7,0–10,0 m-es átjáróhoz
Nagyobb átjáró esetén össze kell hangolni a kapuszárny hosszát és tömegét, az ellensúlyt, a tartó C-profilt, a görgőkocsik görgőinek számát, a kitöltést, a vezetést, az alapokat és a kapumozgatót. Az alábbi útmutató az építési előkészületekkel kezdődik, majd a részek tényleges előkészítésének sorrendjében halad tovább.
Mit kell megmérni és kiválasztani a gyártás előtt
Szerkezet
- a keret magassága és a kitöltés típusa,
- a szerkezet saját tömege, a kitöltés tömege és a szélterhelés hatása,
- az adott terhelésre méretezett C-profil és görgőkocsik.
Alapok
- két különálló alap helye,
- az X távolság a kapu szélessége és a görgőkocsi típusa szerint,
- a szerelőlemezek és a védőcsövek elhelyezkedése.
Vezérlés
- kézi vagy motoros működtetés,
- a kapumozgató, a fotocellák és a villogólámpa elhelyezése,
- elektromos betáplálás és a vezérlés módja.
1. Beton alapok és a szerelőlemezek elhelyezése
A 6,5 m-nél szélesebb kapukhoz készült forrásrajz két különálló alapot alkalmaz. Az átjáróhoz közelebbi alap hossza 1 000 mm, a másiké 1 400 mm, közöttük pedig X távolság van. Az összeállítás teljes hossza tehát 2 400 + X.
Az alapok minimális szélessége: 500 mm.
Minimális mélység: 800 mm. A falazattól javasolt Y távolság: 50–100 mm.
Minimális mélység: 800 mm. A falazattól javasolt Y távolság: 50–100 mm.

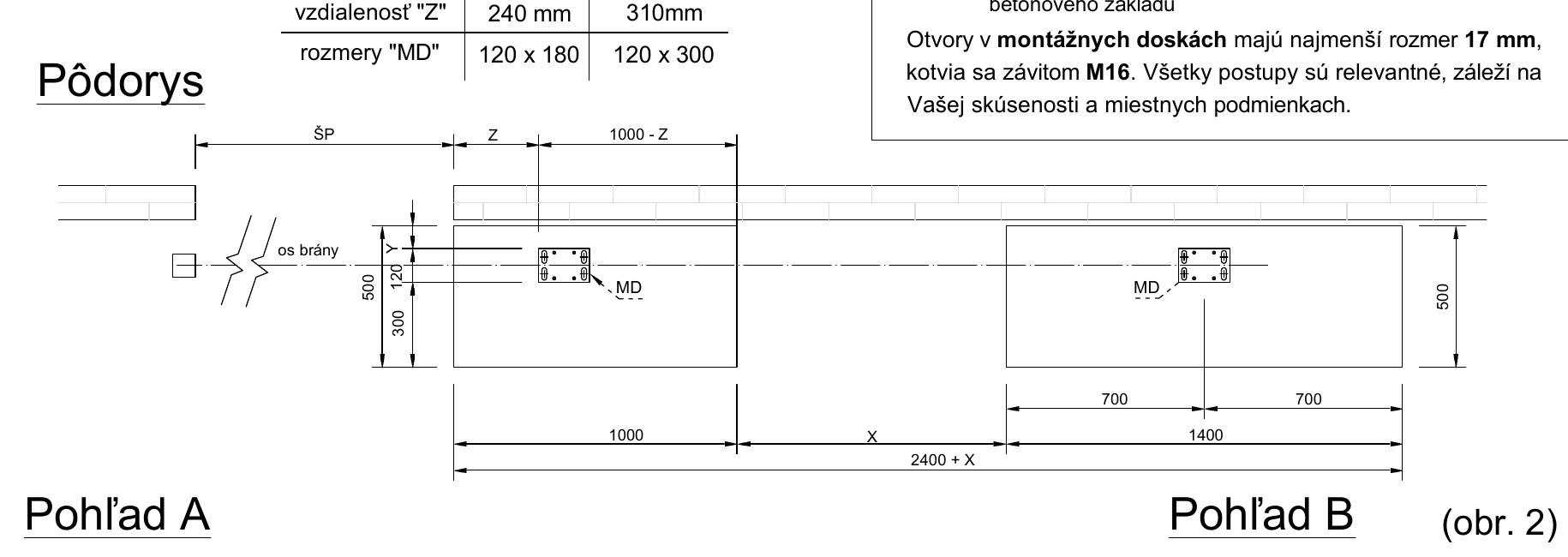

Két beton alap és a görgőkocsik felülnézete

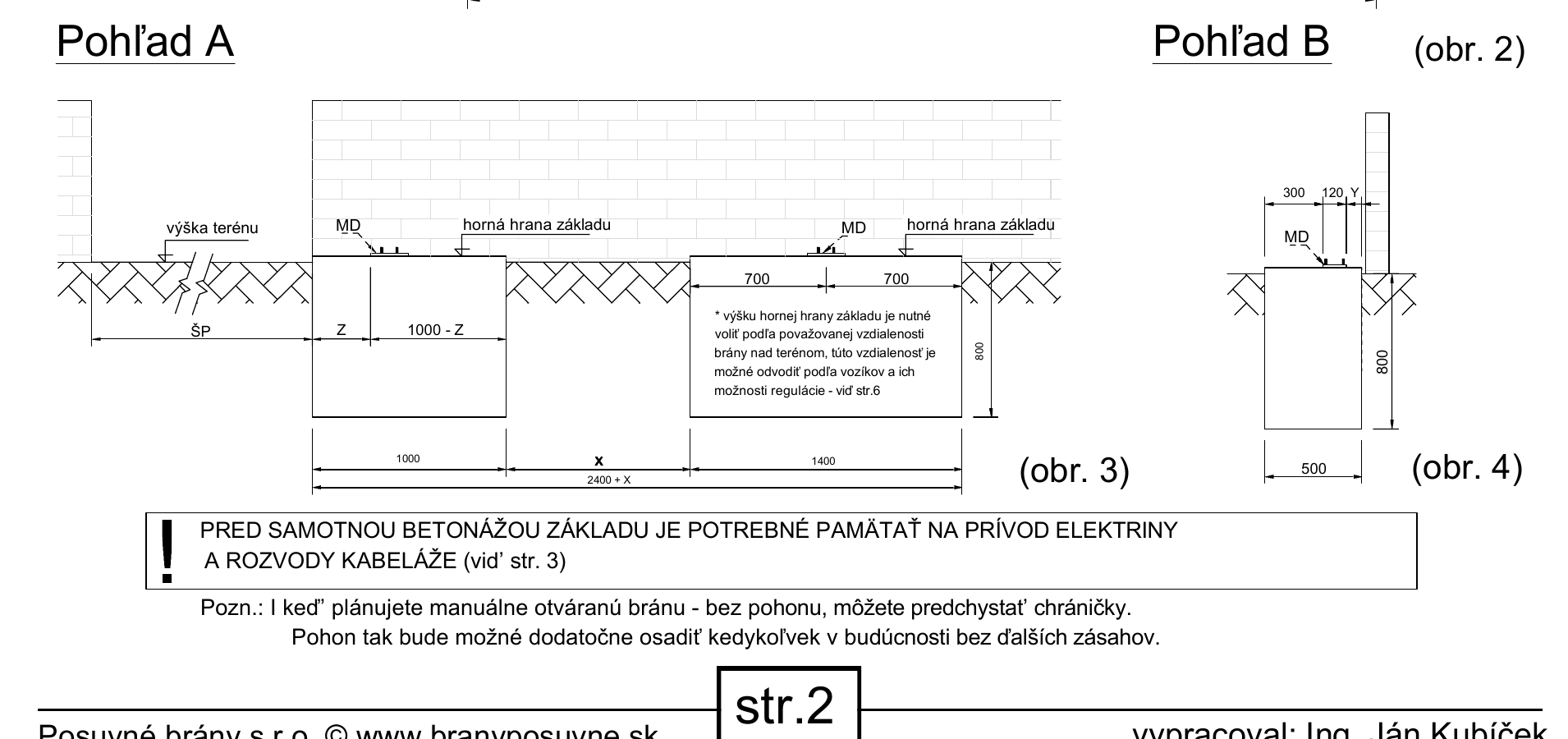

Beton alapok – A és B nézet
Az alapok X távolsága a szabad átjárószélesség szerint
| Szabad átjárószélesség | 8 görgős görgőkocsi | 10 görgős görgőkocsi |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
A félkövér értékek a forrásrajzban ajánlott 10 görgős változatnak felelnek meg. Az X méretet mindig a ténylegesen használt görgőkocsihoz igazítsa.
Az MD szerelőlemez elhelyezése
| Görgőkocsi típusa | Z méret | MD szerelőlemez |
|---|---|---|
| 8 görgős | 240 mm | 120 × 180 mm |
| 10 görgős | 310 mm | 120 × 300 mm |
A szerelőlemezek furatainak átmérője legalább Ø 17 mm legyen az M16-os menetes rögzítéshez. Az alap felső síkjának magasságát a kapu terep feletti kívánt távolsága és a görgőkocsik magasságállítási tartománya alapján határozza meg.

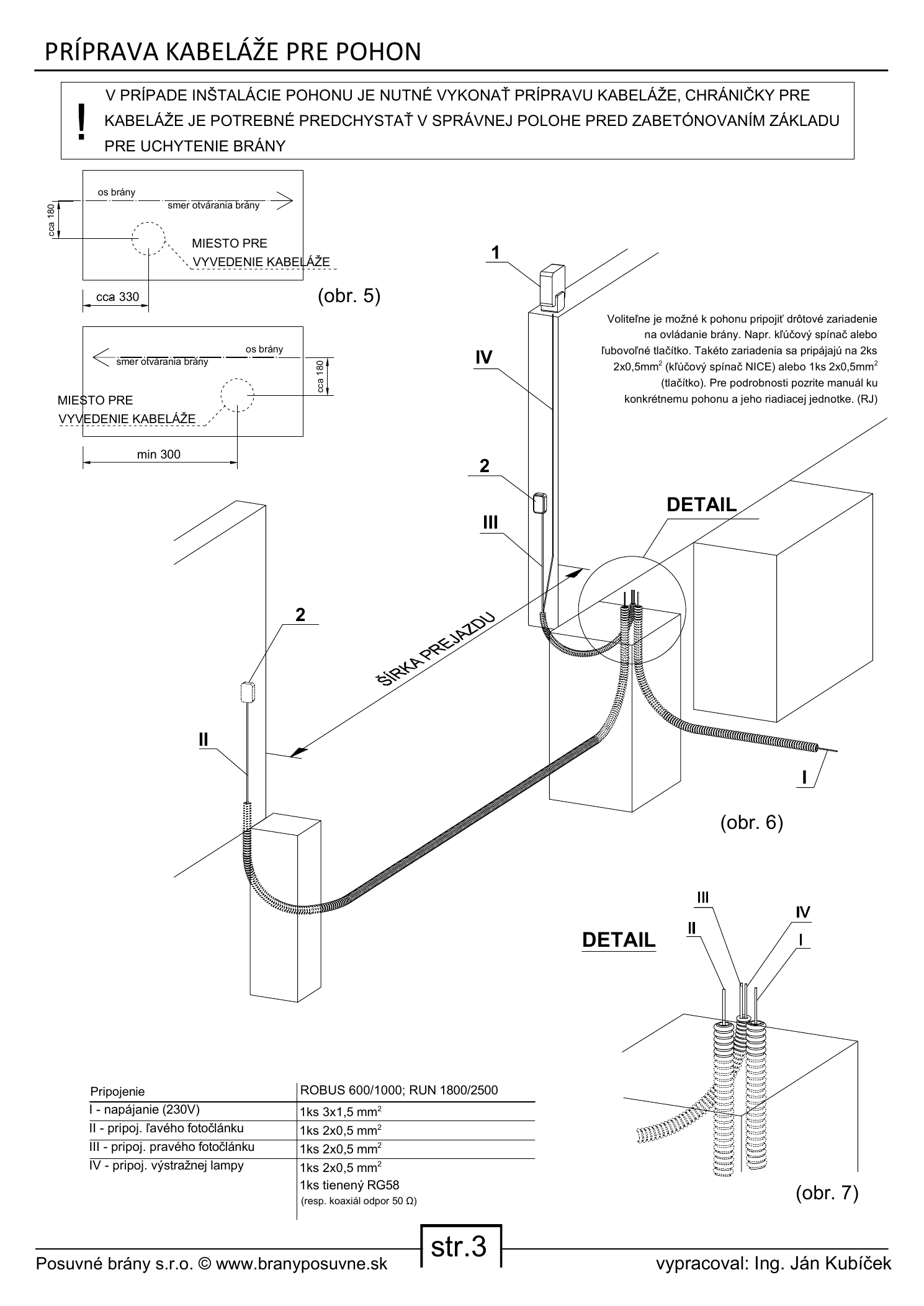

2. Kábelezés és védőcsövek előkészítése betonozás előtt
A védőcsöveket és a kábelkivezetéseket még betonozás előtt készítse elő. Az alábbi rajz megtartja az eredeti bekötés teljes leírását, beleértve a tápellátást, a fotocellákat, a villogólámpát, az antennakábelt és a méretekre vonatkozó megjegyzéseket.
| Jelölés | Csatlakozás | Kábel |
|---|---|---|
| I | A kapumozgató 230 V-os tápellátása | 1 × 3 × 1,5 mm² |
| II | Bal oldali fotocella | 1 × 2 × 0,5 mm² |
| III | Jobb oldali fotocella | 1 × 2 × 0,5 mm² |
| IV | Figyelmeztető lámpa és antenna | 1 × 2 × 0,5 mm² + árnyékolt RG58 / 50 Ω-os koaxiális kábel |

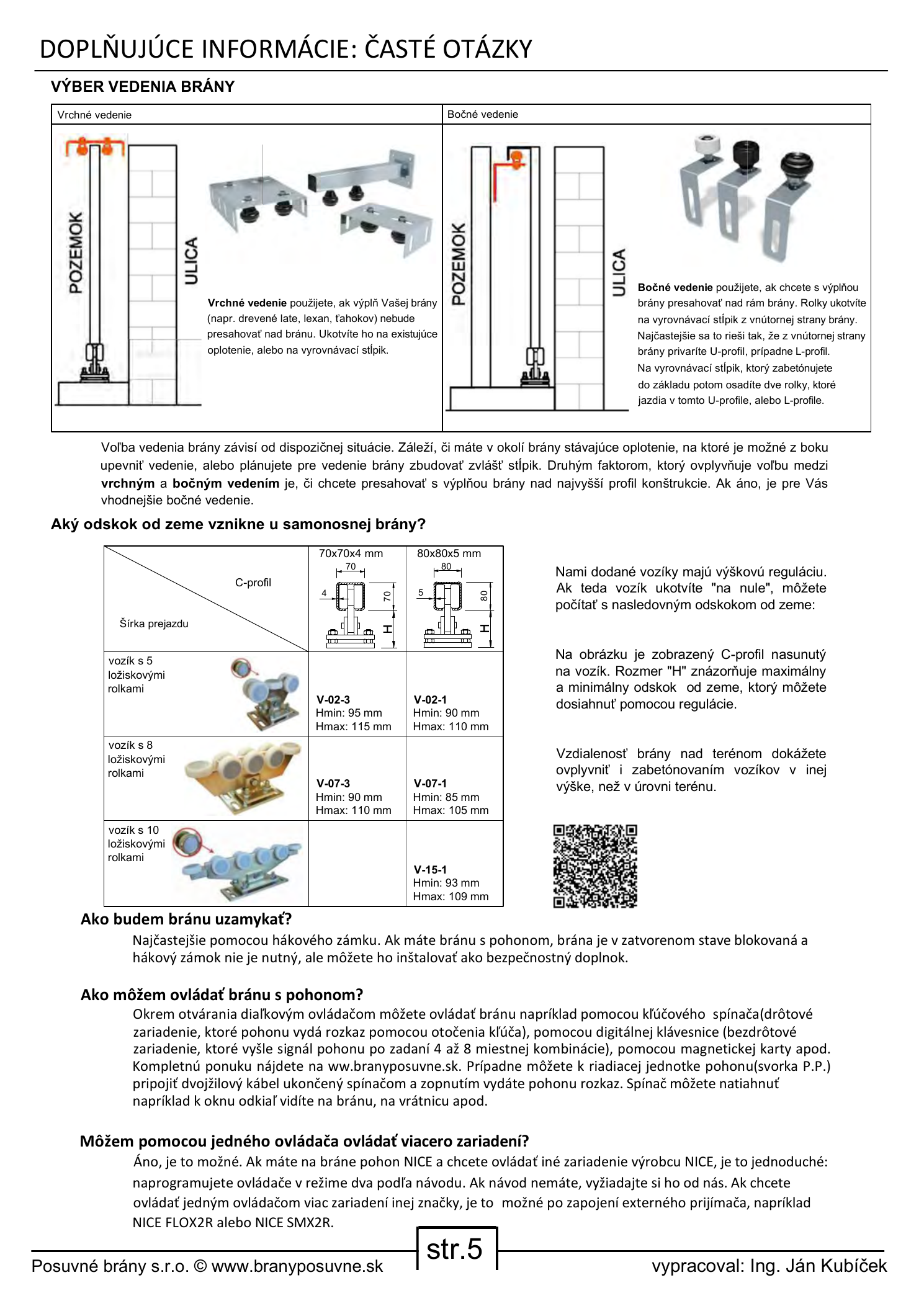

3. A kapu vezetése, a görgőkocsik és a talaj feletti magasság
A kapuszárnyat felülről vagy oldalról kell vezetni, a görgőkocsiknak pedig illeszkedniük kell a kiválasztott C-profilhoz. A H magasságot – az alap felső síkja és a C-profil alsó éle közötti távolságot – a használt görgőkocsik és azok állítható tartománya határozza meg.
A H magasság a C-profiltól és a görgők számától függően
| C-profil | 3 görgő | 5 görgő | 8 görgő | 10 görgő |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Ajánlott görgőkocsik 6,5 m-nél szélesebb kapukhoz
Az alábbiakban nagyobb C-profilokhoz és terhelésekhez megfelelő megoldásokat mutatunk be. A végleges görgőkocsit a konkrét profil, az átjáró szélessége, a teljes tömeg, a kapu kitöltése és szerkezete alapján válassza ki.
Billenő, állítható görgőkocsi, 10 nylon görgővel
Legfeljebb 10 m-es átjárókhoz és 80-as C-profilhoz; billenő felfogatás, állítási lehetőség és nylon görgők.
Teljesen fém, billenő, állítható görgőkocsi, 10 görgővel
Teljesen fém kivitel legfeljebb 12 m-es átjárókhoz és 80-as C-profilhoz; 300 × 120 mm-es szerelőlap.
CAIS SPEED ME, 8 görgő 95 × 86 × 5 mm-es C-profilhoz
Rendszer-görgőkocsi nyolc fémkerékkel, 95 × 86 × 5 mm-es C-profilhoz.
Teljesen fém görgőkocsi, 9 görgővel, 98 × 98 × 5 mm-es C-profilhoz
Billenő, teljesen fém görgőkocsi 98 × 98 × 5 mm-es C-profilhoz; a termék adatlapja legfeljebb 8,5 m-es átjárót ad meg.
CAIS SPEED L, 8 görgő 140 × 140 × 6 mm-es C-profilhoz
Rendszer-görgőkocsi nyolc fémkerékkel, nagy méretű, 140 × 140 × 6 mm-es C-profilhoz.
Az összes görgőkocsi-típus megtekintése

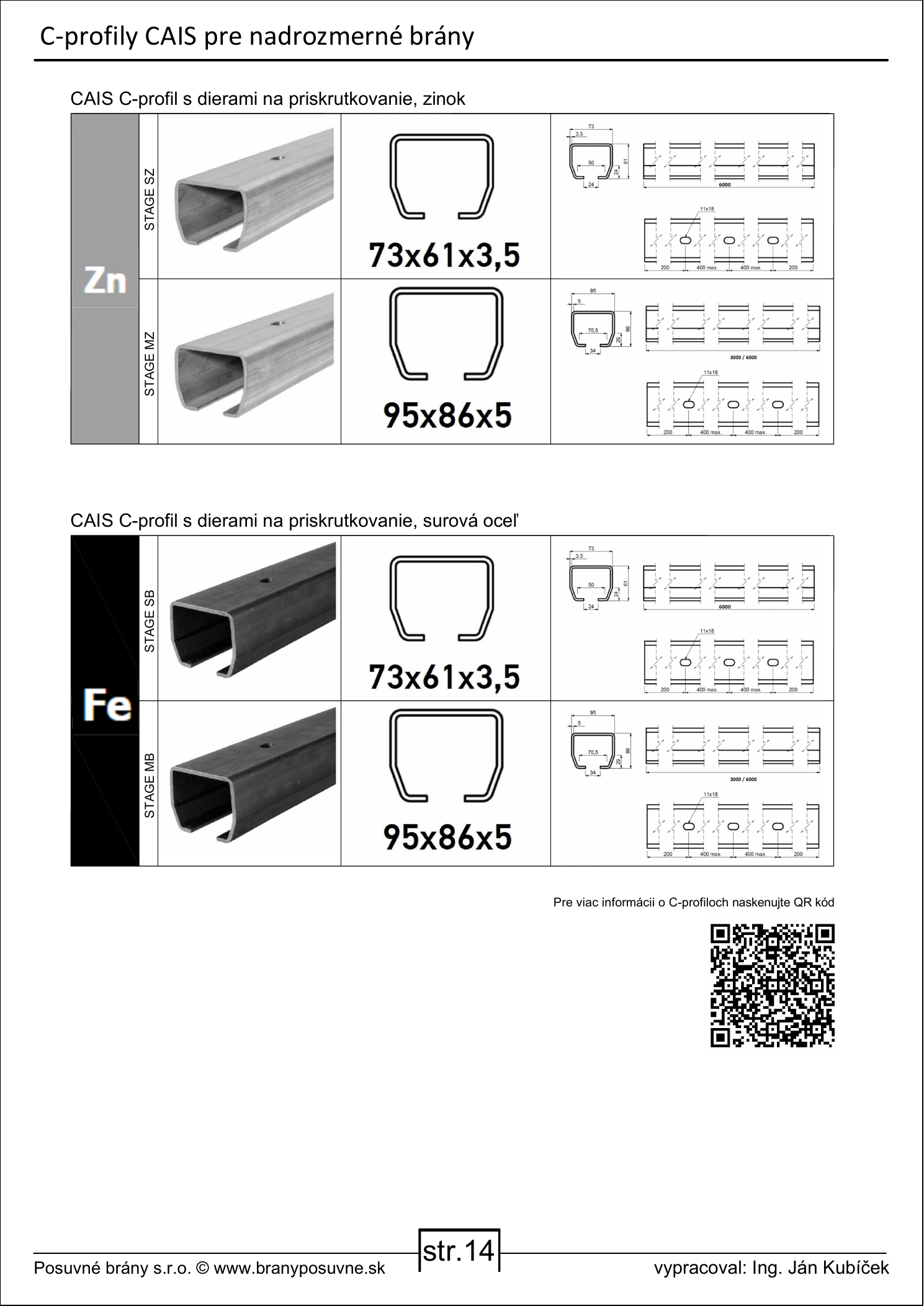

C-profilok nagyobb önhordó kapukhoz
A forrásrajzokon 80 × 80 × 5 mm-es profil szerepel. Nagyobb terheléshez robusztusabb rendszerek is kaphatók; a konkrét méretet ezért csak a tömeg, a kitöltés, a szélterhelés és a megfelelő görgőkocsik ellenőrzése után válassza ki.
80 × 80 × 5 mm-es C-profil, Fe
A forrásrajzokon 7,0–10,0 m-es átjáróhoz használt méret.
CAIS 95 × 86 × 5 mm, Zn
Csavarozáshoz előfúrt profil; robusztusabb rendszermegoldás.
98 × 98 × 5 mm-es C-profil, Fe
Nagyobb acélprofil egyedi méretezésű szerkezetekhez.
140 × 140 × 6 mm-es C-profil, Zn
A legnagyobb bemutatott profil, külön ellenőrzött nagy szerkezetekhez.
Az összes C-profil megtekintése

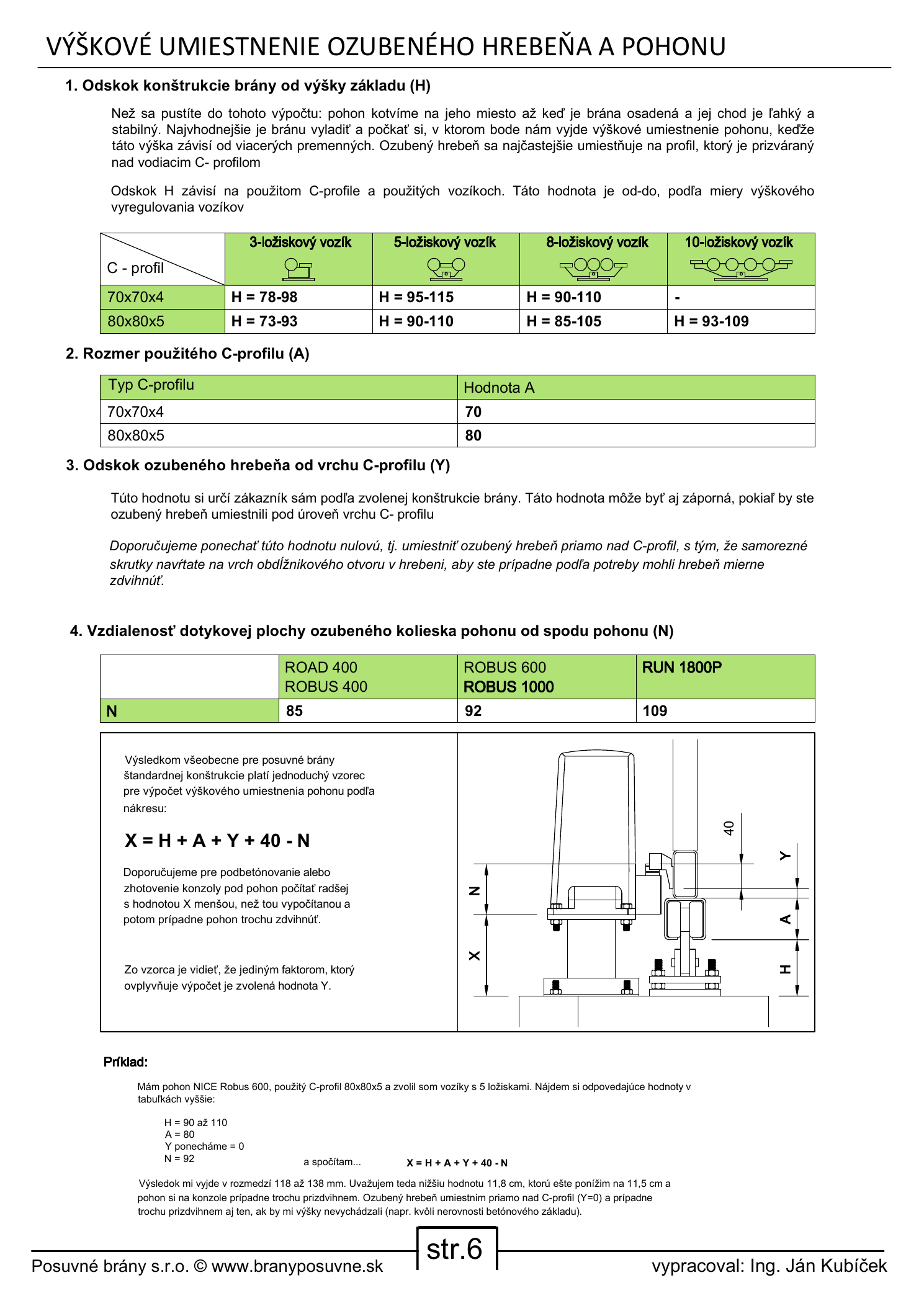

4. A hajtás és a fogasléc magassága
A hajtás talapzatának X magassága a görgőkocsi H magasságától, a C-profil A magasságától, a fogasléc alatti kívánt Y hézagtól és a hajtás konkrét N méretétől függ.
X = H + A + Y + 40 − N
| Elem | Változat | Méret |
|---|---|---|
| A – a C-profil magassága | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – a hajtás fogaskerekének magassága | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |
5. A hajtások kapcsolási rajzai
Az RBS600 és az RBS800 a NICE ROBUS hajtások új generációjához tartozik. A régebbi RB1000 és a RUN hajtás saját kapcsolási rajzzal rendelkezik.

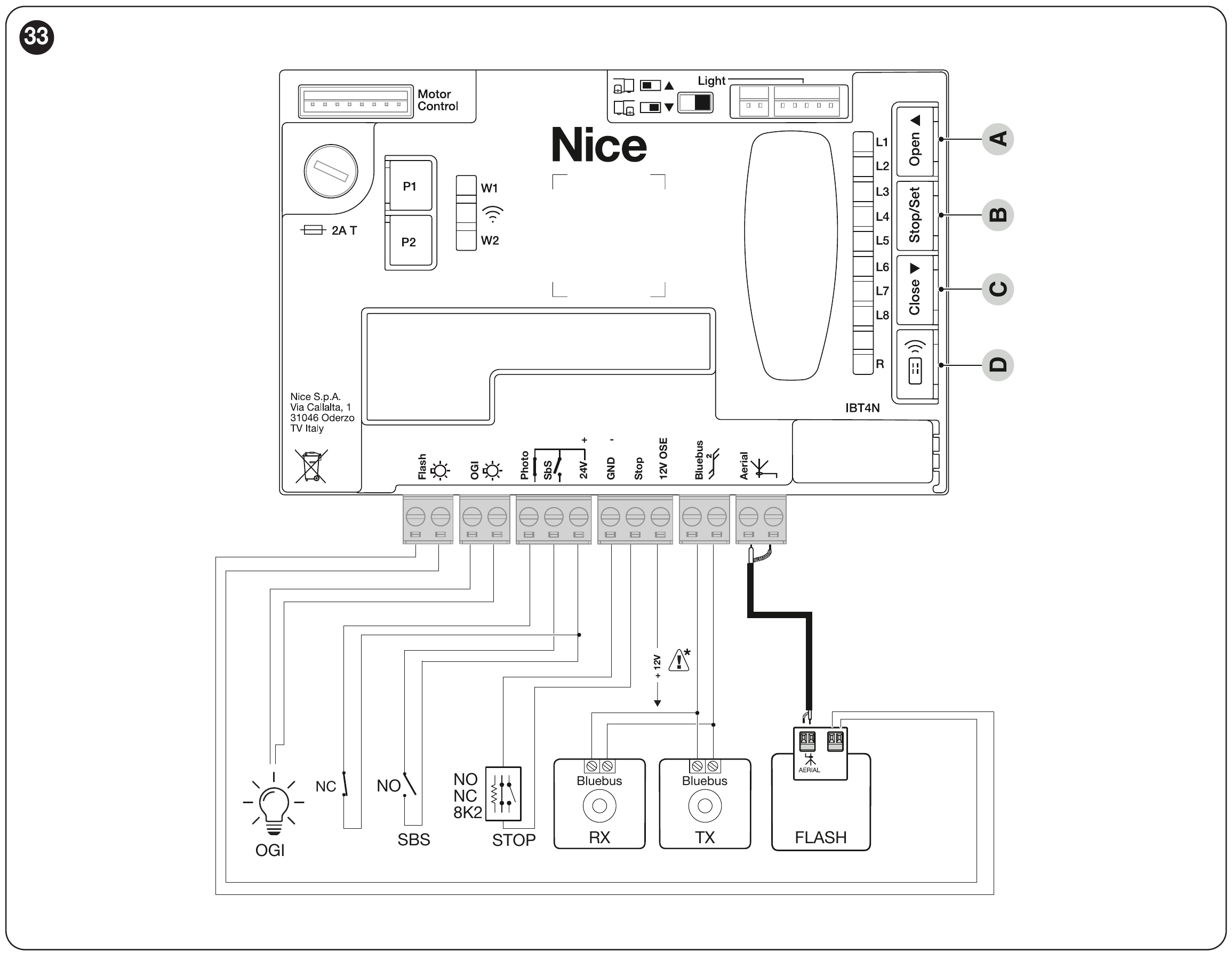

NICE ROBUS RBS600 és NICE ROBUS RBS800
NICE ROBUS RBS600 (D) összeállítás | NICE ROBUS RBS800 (D) összeállítás

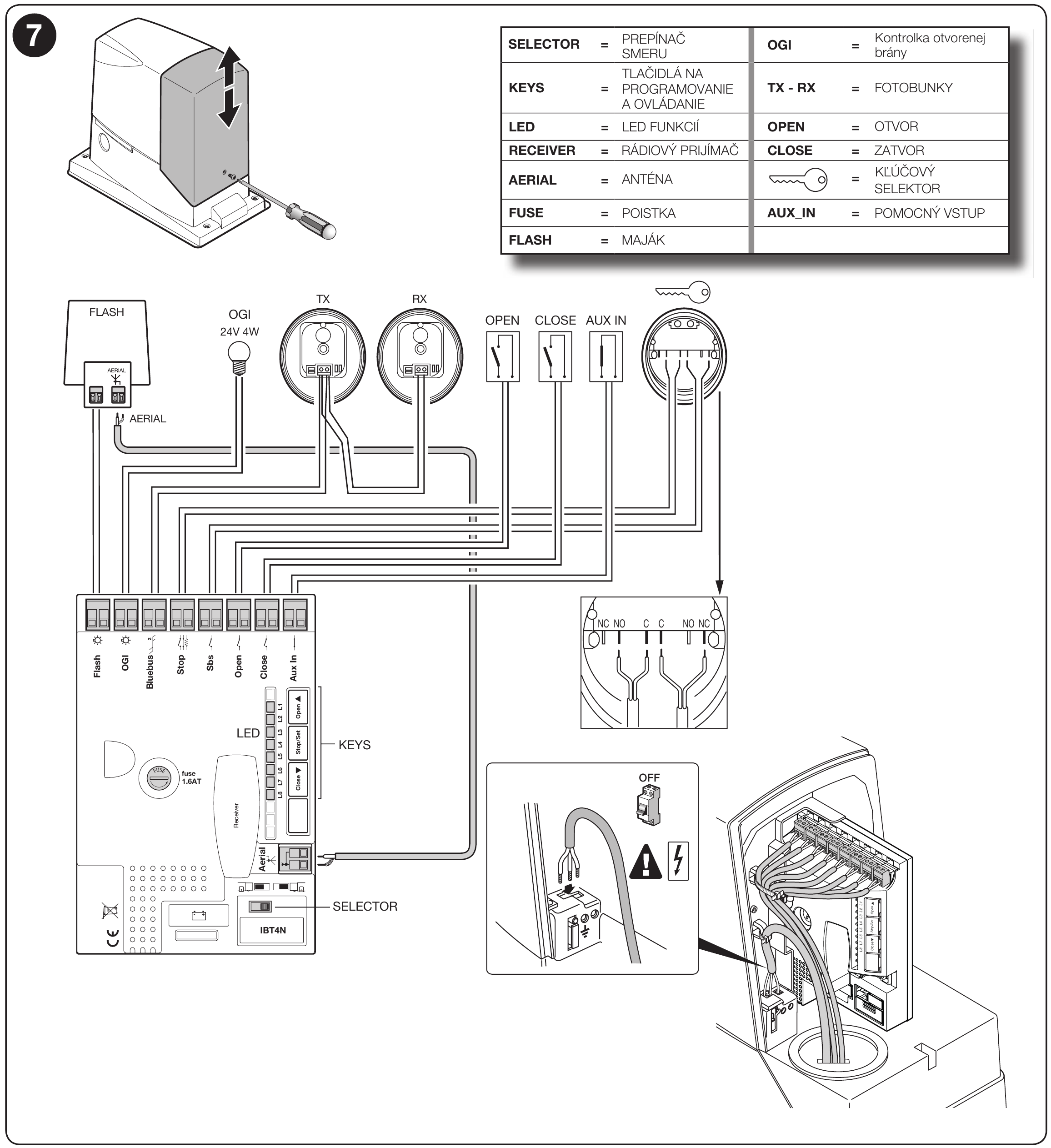

NICE ROBUS RB1000
NICE ROBUS RB1000 összeállítás
NICE RUN1800
A NICE RUN1800 230 V AC elektromotort használ, míg a ROBUS RBS600/RBS800 és a régebbi RB1000 motorja 24 V DC-ről működik. Ez a motor tápellátásának fő különbsége. Mindkét meghajtást 230 V-os elektromos hálózatra kell csatlakoztatni.
RUA1 vezérlőegység alapfunkciói hasonlóak a ROBUS-éhoz. Támogatja az automatikus zárást, a részleges nyitást és a BlueBUS fotocellák csatlakoztatását. A sorkapcsok kiosztása és a konkrét bekötés azonban eltérő.

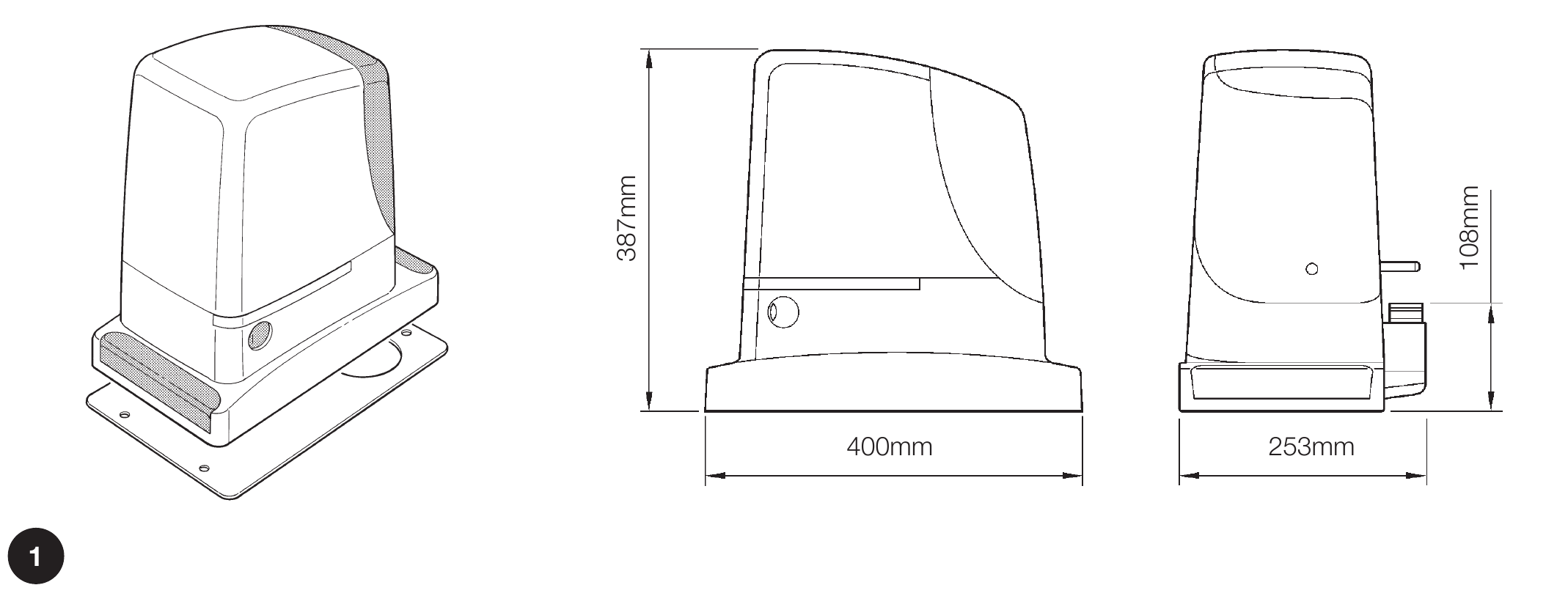

A RUN1800 meghajtás méretei
400 × 255 × 390 mm (hossz × szélesség × magasság) a gyártó műszaki táblázata szerint.
A méretrajz 400 × 253 × 387 mm-es, míg ugyanabban az útmutatóban a műszaki táblázat 400 × 255 × 390 mm-es méretet ad meg.
Méretrajz az útmutatóban (PDF, 4. oldal) | Műszaki adatok (PDF, 24. oldal)

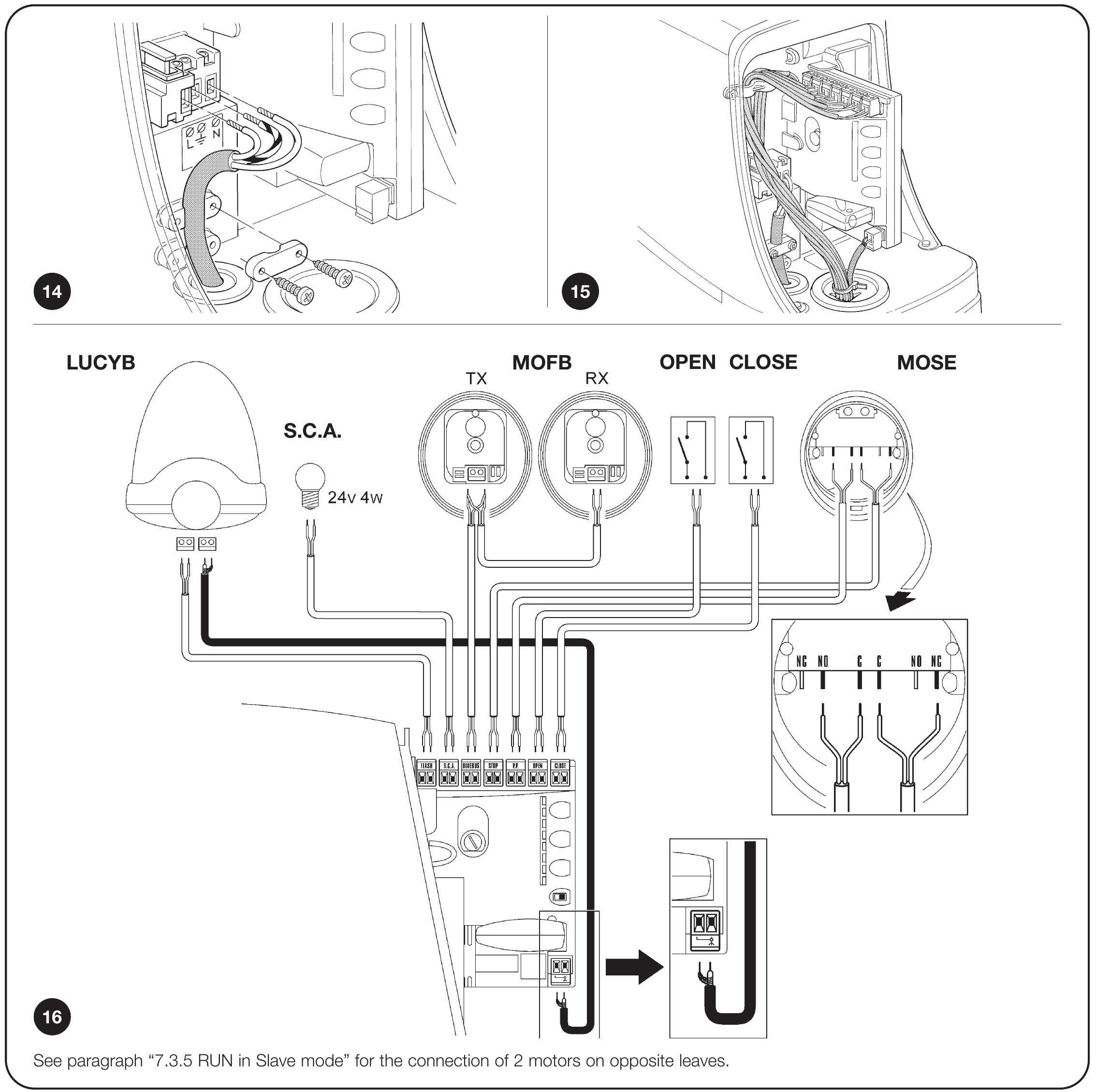

Csatlakoztatás az RUA1 vezérlőegység
A RUN1800 kapcsolási rajza az eredeti LUCYB, MOFB és MOSE tartozékokat ábrázolja. Nem az aktuális készlet ábrázolása.
6. Méretek és tömegek összesítő táblázata
Az alábbi rajzokra vonatkozik. A méretek, a kapu saját tömege és a maximális terhelések az ezeken a rajzokon szereplő konkrét összeállításokra vonatkoznak.
| Átjárószélesség | A kapu teljes hossza | A kapu saját tömege | Max. terhelés méterenként | A betét maximális tömege |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
A 2, 3 és 4 mm falvastagságú zártszelvények összehasonlítása
Azonos külső méretek mellett a vastagabb falú zártszelvény nehezebb. A következő táblázat a keret és az alsó merevítés zártszelvényeinek önálló tömegét a rajzokon feltüntetett anyagfelhasználás alapján hasonlítja össze. Nem tartalmazza a 80 × 80 × 5 mm-es tartó C-profilt, a betétet, a vasalatokat és az egyéb alkatrészeket, ezért nem azonos a fenti táblázatban szereplő teljes kapu saját tömegével.
| Átjárószélesség | A kapu hossza | 2 mm-es falvastagság | 3 mm-es falvastagság | 4 mm-es falvastagság |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Hogyan válasszuk ki a keretet: A kaput úgy méretezze, hogy a lehető legkönnyebb legyen, ugyanakkor a választott betéthez és szélterheléshez kellő szilárdsággal és merevséggel rendelkezzen. Ha más méretű vagy eltérő falvastagságú zártszelvényeket használ, megváltozik a keret tömege és viselkedése is. A vastagabb keret nagyobb terhelést ró a C-profilra és a görgőkre is. Ezért a betét megengedett tömege nem növelhető pusztán a falvastagságok arányával.
Az első táblázatban szereplő maximális terhelési és betéttömeg-értékek nem érvényesek automatikusan a 3 és 4 mm-es falvastagságú változatokra. Ez az összehasonlítás az anyag tömegét számítja ki, nem a kapu új teherbírását.
Alapadatok és tömegszámítás
Mindhárom oszlopban azonosak a zártszelvények külső méretei és az anyagfelhasználás. Csak a falvastagság változik. Az anyagfelhasználás a rajzon szereplő anyagjegyzékből származik, nem pontos szabástervből. A kész keret tömegét a vágási hulladék, a hegesztések, a felületkezelés és a szállított profilok tűrései is befolyásolják.
| Átjáró szélessége | 60 × 40 mm-es zártszelvény | 80 × 40 mm-es zártszelvény |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
9,0 m-es átjárószélességnél a 80 × 40 mm-es zártszelvény felhasználása 13 + 37 m, 9,5 m-nél 27 + 39 m, 10,0 m-nél pedig 29 + 41 m. Az összesítés a rajzon feltüntetett alsó merevítést is tartalmazza.
| Külső méret | 2 mm-es falvastagság | 3 mm-es falvastagság | 4 mm-es falvastagság |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Számítás: tömeg = a 60 × 40-es zártszelvény hossza × méterenkénti tömege + a 80 × 40-es zártszelvény hossza × méterenkénti tömege. Például 7,0 m-es átjárószélességnél és 3 mm-es falvastagságnál: 26 × 4,25 + 10 × 5,19 = 162,4 kg zártszelvény.
A fajlagos tömegek forrása: a SSAB mérettáblázata, ellenőrizve 2026. 09. 11. Ezek referenciaértékek a tömeg összehasonlításához, nem pedig a gyártó vagy a rajzokon megadott anyag szilárdsági osztályának igazolásai.
Eltérések a rajzokon: A 8,5 és 10,0 m-es átjárószélességnél a metszeten feltüntetett alsó zártszelvény jelölése eltér az anyagjegyzéktől: 2 mm helyett 3 mm-es falvastagság szerepel. A 9,5 és 10,0 m-es átjárószélességnél a keret metszetén 60 × 40 mm szerepel, míg a nézeten és az anyagjegyzékben 80 × 40 mm van feltüntetve. A fenti összehasonlítás kifejezetten az anyagjegyzék adatait használja. Ezzel nem javítjuk ki az eredeti rajzokat, és azok terhelési adatait sem módosítjuk.
7. Műszaki rajzok kapuszélességenként
Minden előnézet a teljes felbontású képre mutató hivatkozás. A fenti összefoglaló táblázat szövegesen is tartalmazza a meghatározó méreteket és tömegeket; a rajzok a keret tagolását, a metszeteket, a méreteket és a görgőkocsik terhelését mutatják be.

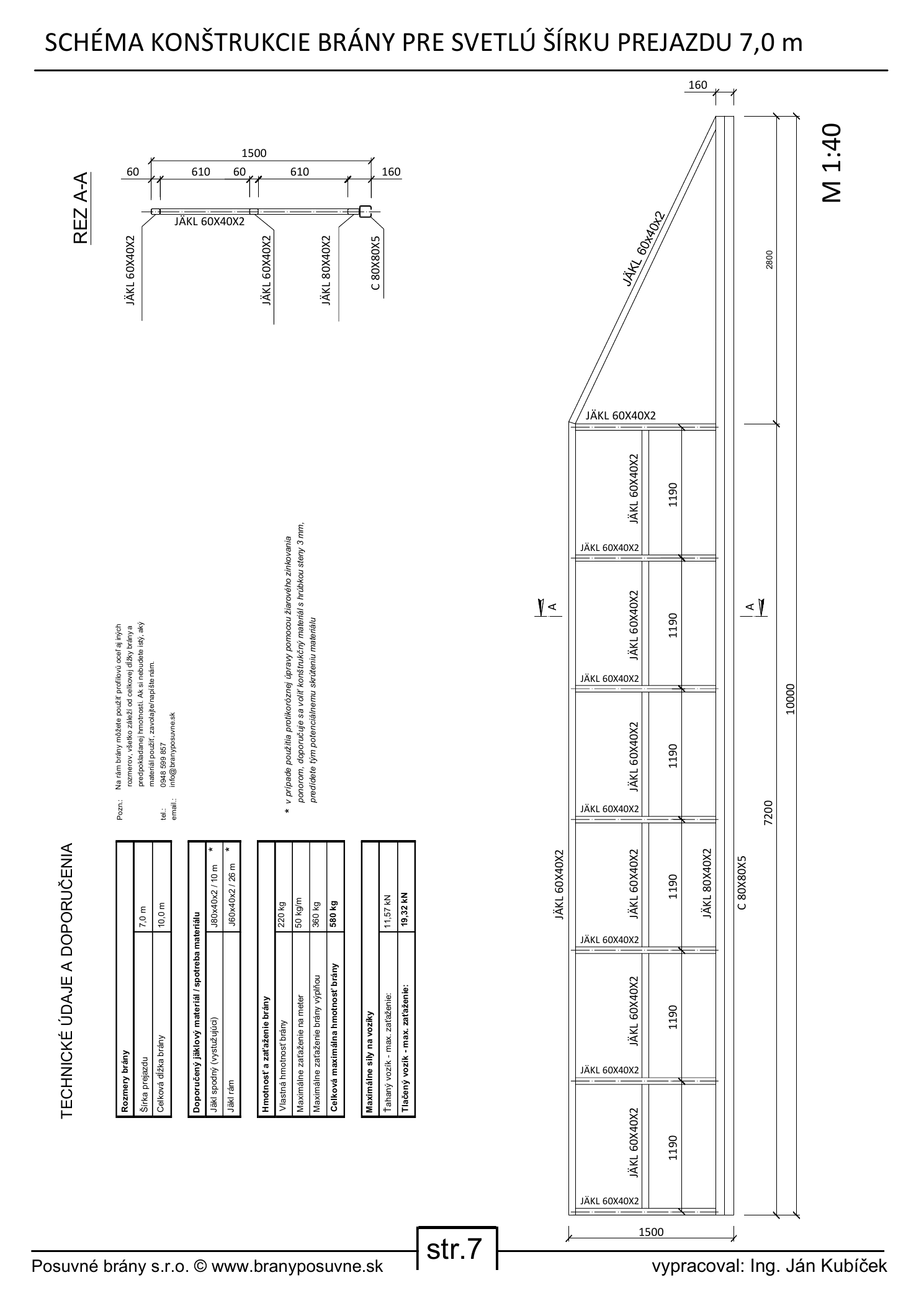

7,0 m-es átjárószélesség
Teljes hossz: 10 000 mm, keret: 7 200 mm, ellensúly: 2 800 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

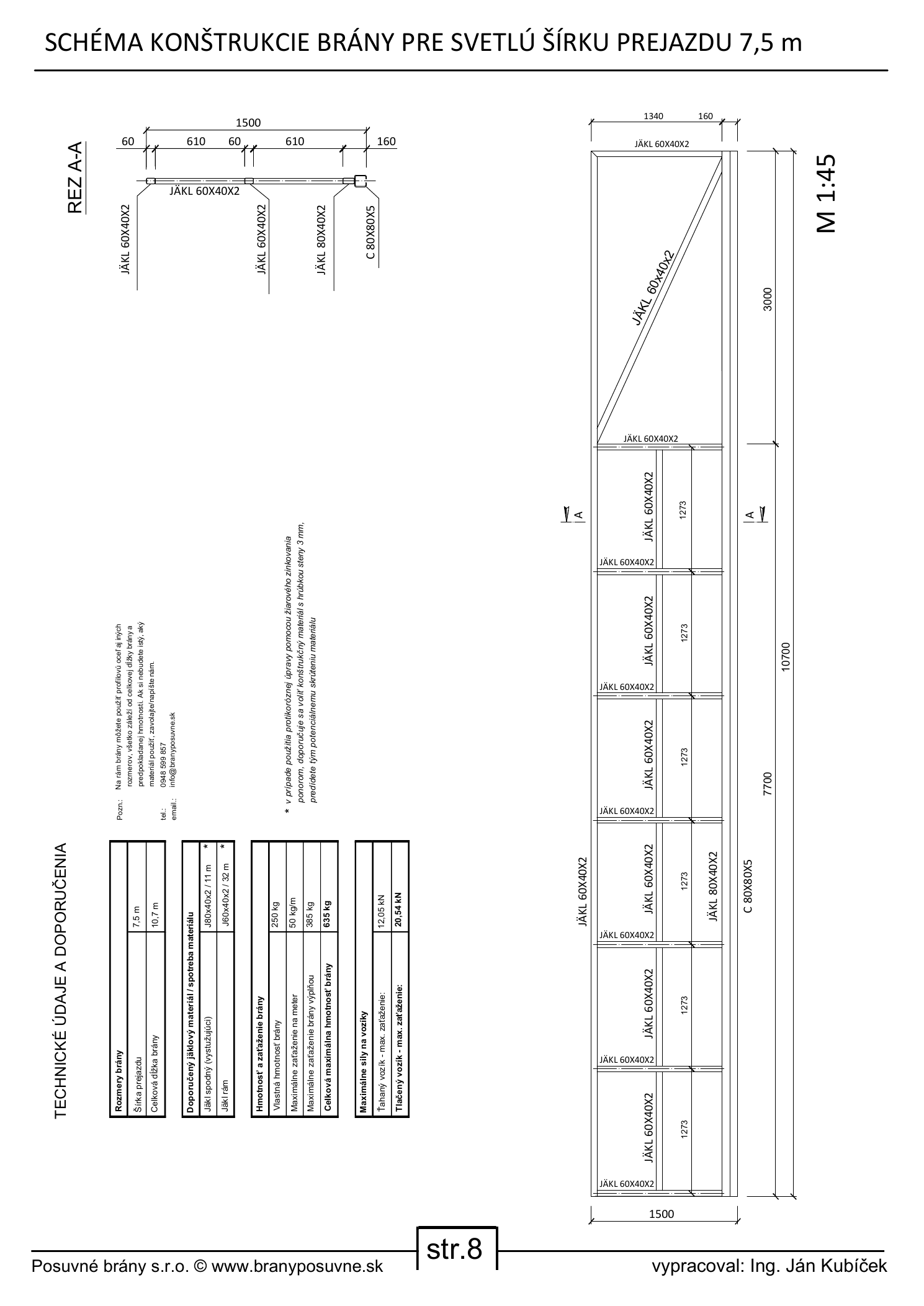

7,5 m-es átjárószélesség
Teljes hossz: 10 700 mm, keret: 7 700 mm, ellensúly: 3 000 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

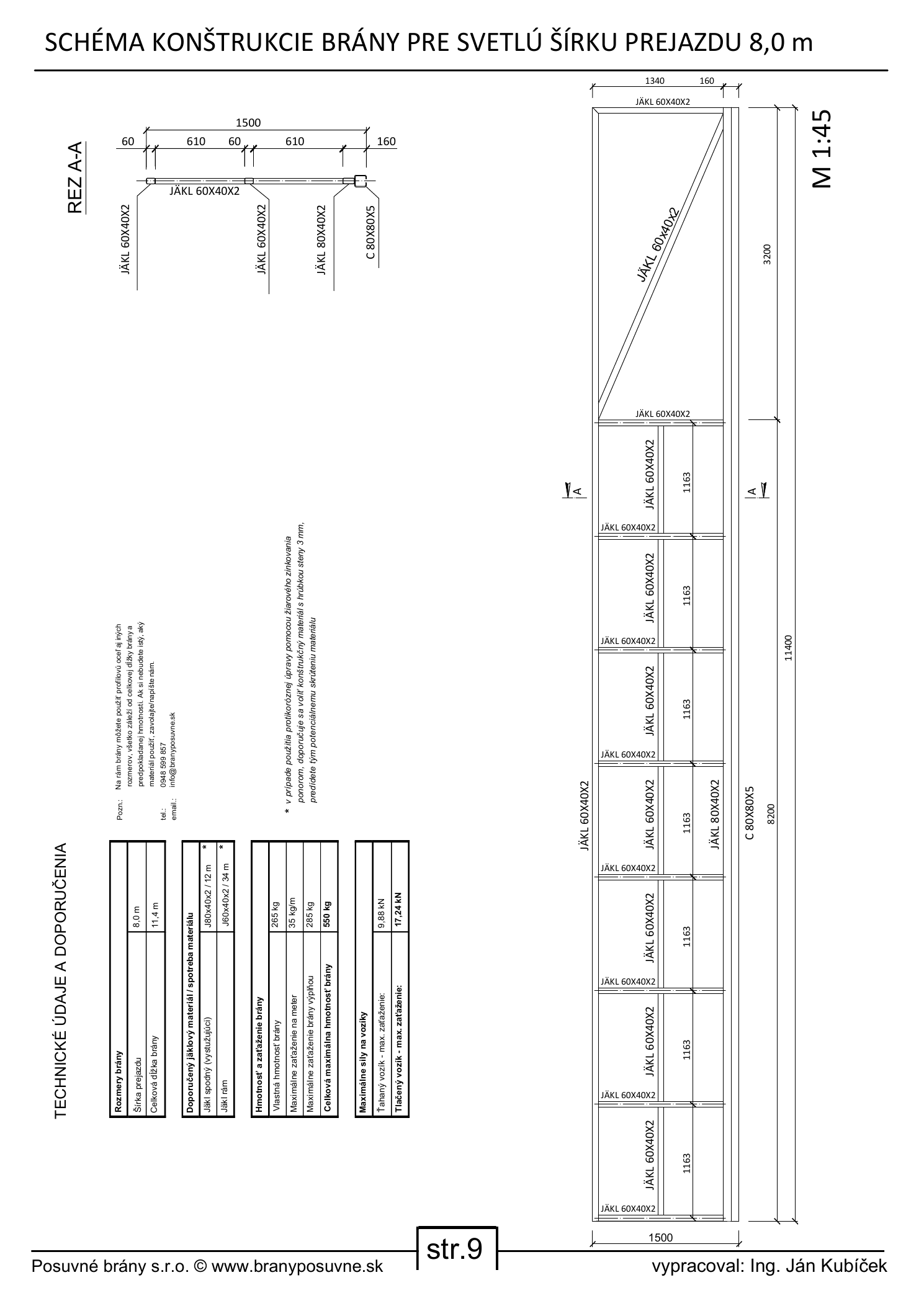

8,0 m-es átjárószélesség
Teljes hossz: 11 400 mm, keret: 8 200 mm, ellensúly: 3 200 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

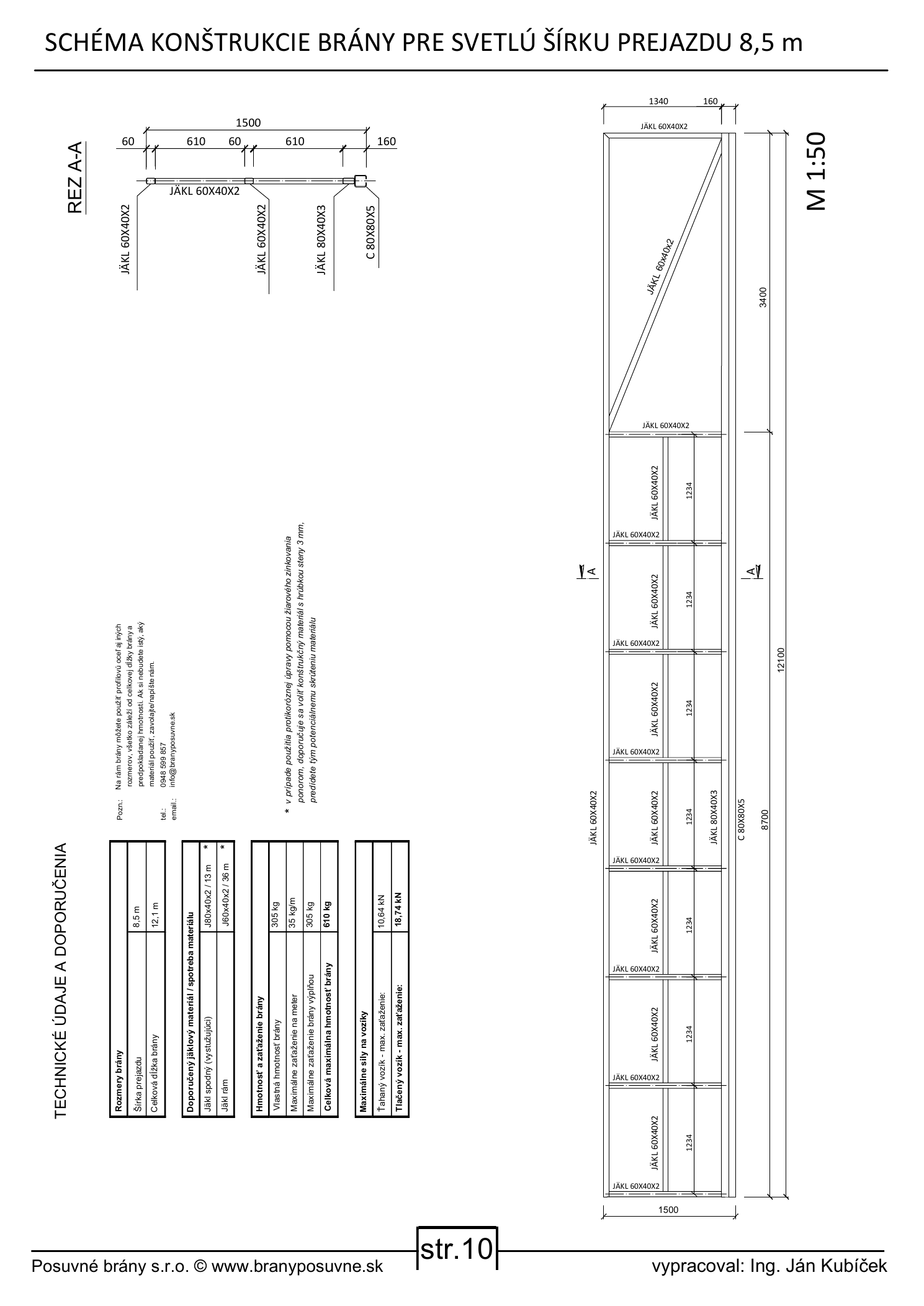

8,5 m-es átjárószélesség
Teljes hossz: 12 100 mm, keret: 8 700 mm, ellensúly: 3 400 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

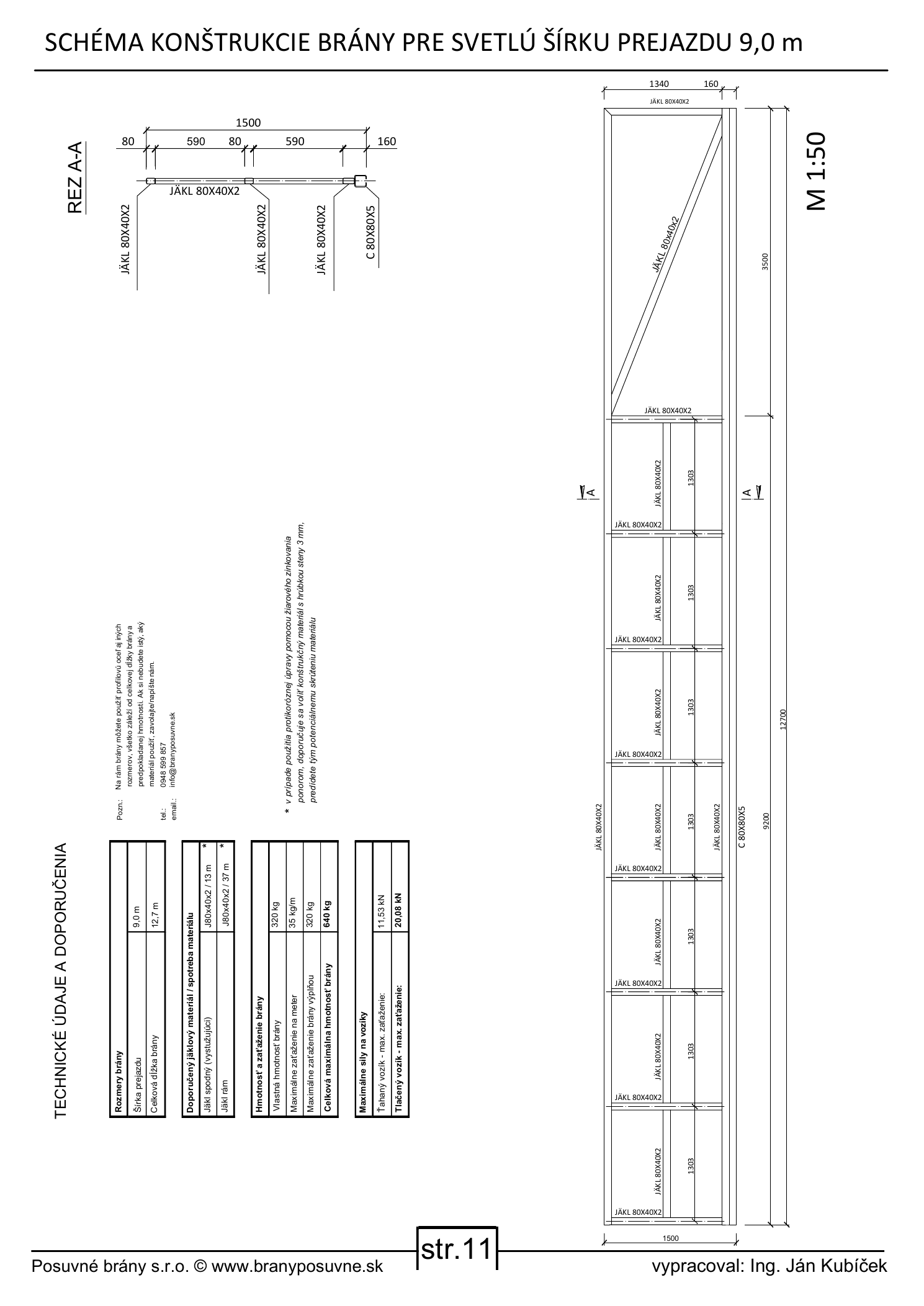

9,0 m-es átjárószélesség
Teljes hossz: 12 700 mm, keret: 9 200 mm, ellensúly: 3 500 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.
9,5 m-es átjárószélesség
Teljes hossz: 13 400 mm, keret: 9 700 mm, ellensúly: 3 700 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

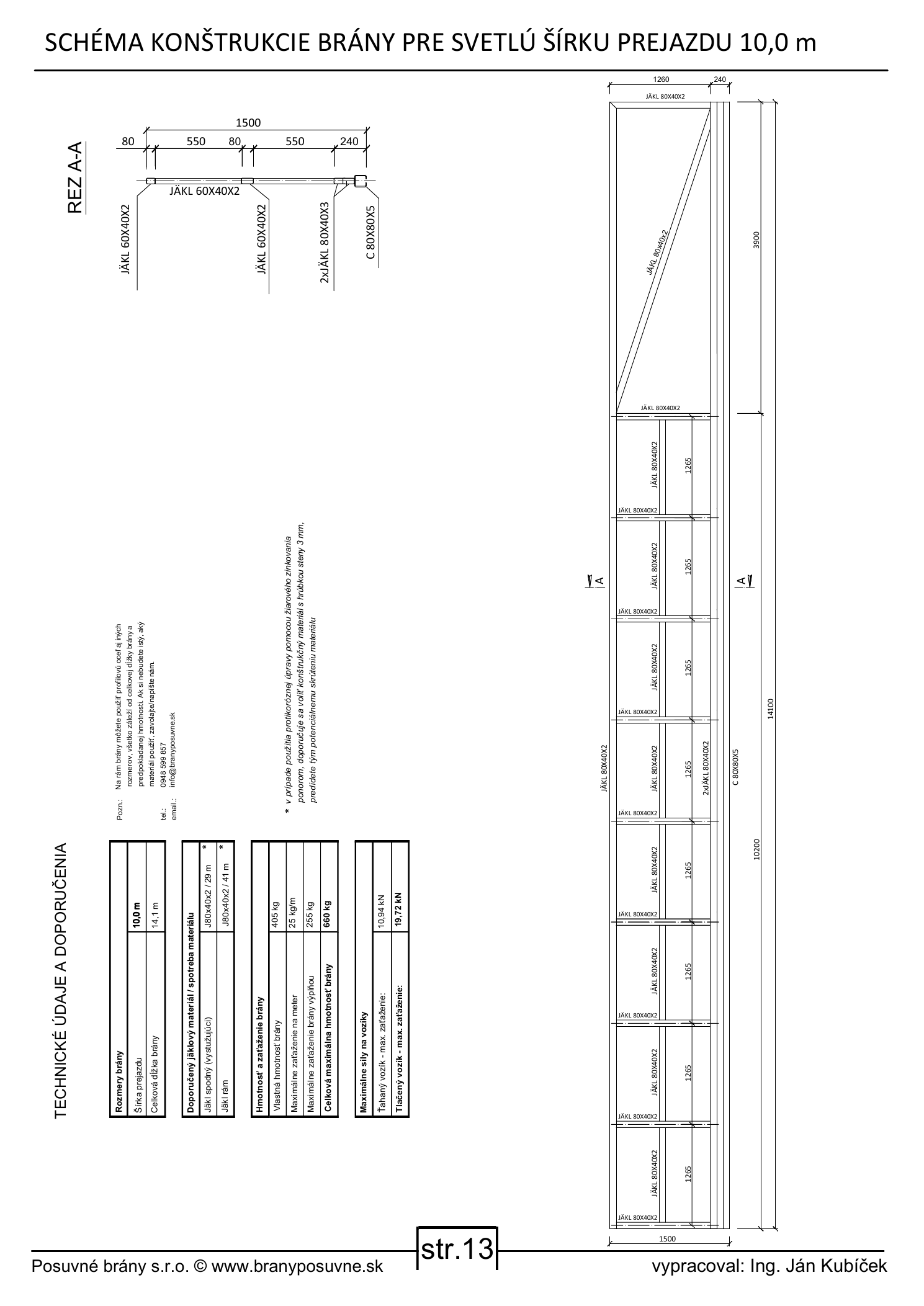

10,0 m-es átjárószélesség
Teljes hossz: 14 100 mm, keret: 10 200 mm, ellensúly: 3 900 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.
8. Gyakori kérdések és további teendők
- A 6,5 m-nél szélesebb kapuhoz két különálló alap szükséges?
- Ez a kézikönyv és az X tengelytávolságot tartalmazó táblázata a forrásrajzon szereplő két alaphoz készült. A kialakítás módosítását külön kell megvizsgálni.
- Elég a C-profil mérete alapján kiválasztani a görgőkocsit?
- Nem. A profil mérete csak az egyik feltétel. A teljes tömeg, a terheléseloszlás, az ellensúly, a kapu kitöltése, a szélterhelés és az üzemeltetés gyakorisága is meghatározó.
- Használhatok tetszőleges, a kapcsolási rajzon feltüntetett meghajtást?
- Nem. A meghajtást a kapuszárny tömege és hossza, a mechanikai ellenállás, az üzemeltetés gyakorisága és az elvárt sebesség alapján kell kiválasztani. A kapcsolási rajz nem helyettesíti a meghajtás méretezését.
- Mit kell előkészíteni a betonozás előtt?
- A szerelőlemezek helyét, az összes védőcsövet, a 230 V-os tápkábelt, valamint a fotocellák, a villogólámpa és az esetleges vezetékes vezérlés vezetékeit.
- Hol találom a kocsikra vonatkozó részletes erőértékeket?
- Ezek közvetlenül az egyes szélességek műszaki rajzán szerepelnek. Az összefoglaló táblázatot szándékosan öt, az első áttekintéshez szükséges adatra egyszerűsítettük.
Nem találta meg a választ? Hívjon minket
Lépjen velünk kapcsolatba. 6,5 m-nél szélesebb kapu esetén javasoljuk, hogy az alkatrészek kiválasztását még a megrendelés és az alap betonozása előtt ellenőrizze.
Önhordó kapukhoz való alkatrészkészletek
CAIS alkatrészek nagyméretű kapukhoz
Kevés helye van a kapunak?
Ha egy nagy önhordó kapu nem fér el az ingatlanán, fontoljon meg más megoldást is. A teleszkópos kapu vagy más változat megfelelő kompromisszum lehet, és segíthet megoldani a telken rendelkezésre álló hely hiányát.
Kevés hely van a kapunak? Tekintse meg a további lehetőségeket
Műszaki figyelmeztetés: Az ilyen méretű kapuknál az adott körülmények alapján ellenőriztesse a végleges szerkezetet, az alapozást, a rögzítést, a kitöltést, a szélterhelést és a biztonsági elemeket. Az elektromos szerelést a gyártó aktuális útmutatója és a hatályos előírások szerint végezze.
Készítette: Ing. Ján Kubíček.
