Kevés helyem van az önhordó tolókapuhoz. Milyen lehetőségeim vannak?
Nincs elég hely a kerítés mellett az önhordó kapu eltolásához? Az a kérdés, hogy a kiegyensúlyozó túlnyúlásnak, a teljes kapuszárnynak nincs-e hely, vagy a kapunak nyitáskor be kell-e fordulnia a sarok mögé. Ennek alapján kiválaszthatja a megfelelő megoldást.
Gyors választás az ingatlan adottságai alapján
Átjáróban futó sín nélkül
- Nincs hely a túlnyúlásnak: Intelligate.
- A kapuszárnyaknak egymás mellé kell betolódniuk: teleszkópos önhordó kapu.
- A bejárat mindkét oldalán van hely: két, ellentétes irányba nyíló kapu.
Átjáróban futó sínnel
- A teljes kapuszárny elfér, de túlnyúlásra nincs hely: hagyományos sínes kapu.
- Rövidebb eltolási helyre van szüksége: teleszkópos sínes kapu.
- A kapunak be kell fordulnia a sarok mögé: Radius íves kapu.
További lehetőség a kívánt átjárószélesség csökkentése. A túlnyúlás magyarázatát és a tájékoztató számítást itt találja: Mekkora helyre van szüksége egy hagyományos önhordó kapunak?.
Mit mérjen le először?
- Az átjáró szélessége: az a szabad nyílás, amelyet a kapunak nyitáskor szabaddá kell tennie.
- Az eltoláshoz szükséges hely: az átjáró szélétől a legközelebbi akadályig mért távolság. Mérje le a bal és a jobb oldalt is.
- A kerítés melletti hely: teleszkópos kapunál az egymás mellé kerülő kapuszárnyaknak is hely kell.
- Az ingatlan alakja és felszíne: Jelölje be a sarkot, a lejtőt, a falakat és azokat a helyeket, ahol sín vezethető.
Önhordó megoldások átjáróban futó sín nélkül
1. Intelligate rövid túlnyúlású önhordó kapu
Mikor érdemes megfontolni: önhordó kaput szeretne, de a szokásos kiegyensúlyozó túlnyúlásnak már nincs hely.
Az Intelligate speciális teleszkópos görgős szerkezetet és eltérő erőelosztást alkalmaz. Így az önhordó kapu túlnyúlása lényegesen rövidebb lehet, miközben továbbra is átjáróban futó sín nélkül működik.
Amivel számolni kell: A konkrét összeállítást az átjáró szélessége, a kapu tömege és a teljes nyitáshoz szükséges méretek alapján válassza ki.
2. Teleszkópos önhordó kapu
Mikor érdemes megfontolni: Rövidebb eltolási helyre van szüksége, és meg szeretné tartani a sín nélküli átjárót.
A kapu két vagy három önhordó kapuszárnyból áll. Nyitáskor egyszerre mozognak, és az egyik oldalon egymás mellé tolódnak. Így a szükséges hely kisebb, mint egy hagyományos, egyrészes önhordó kapunál.
Amivel számolni kell: A túlnyúlásoknak, a tartógörgőknek és az egyes kapuszárnyak átfedésének is helyet kell hagyni. A teleszkópos áttételnek össze kell hangolnia a mozgásukat. Az eltoláshoz szükséges méretet a kiválasztott készlet rajza alapján határozza meg, ne úgy, hogy az átjáró szélességét egyszerűen elosztja a kapuszárnyak számával.
Teleszkópos önhordó kapuhoz való készletek és alkatrészek megtekintése
3. Két, ellentétes irányba nyíló önhordó kapu
Mikor érdemes megfontolni: Az egyik oldalon nincs elég hely, de a bejárat mindkét oldalán rendelkezésre álló helyet ki tudja használni.
Az átjárót két önhordó kapuval zárja le. Az egyik balra, a másik jobbra tolódik el. Egyenlő elosztás esetén mindegyik az átjáró felét fedi le.
Amivel számolni kell: Mindegyik kapuhoz külön túlnyúlás, tartógörgők és alapozás szükséges. Automatizáláskor olyan meghajtásokat válasszon, amelyek támogatják az ellentétes irányba mozgó kapuk szinkronizálását, és ellenőrizze az adott modellek bekötését.
Átjáróban futó sínnel kialakított megoldások
4. Hagyományos sínes kapu
Mikor érdemes megfontolni: Az átjáró mellett elfér a teljes kapuszárny, de az önhordó kapu kiegyensúlyozó túlnyúlásának már nincs hely.
A kapu görgőkön, sínen mozog, ezért nincs szüksége kiegyensúlyozó túlnyúlásra. Nyitáskor azonban továbbra is a teljes kapuszárny tolódik el egyenes vonalban.
Amivel számolni kell: A sín az átjárón keresztül és az eltolási útvonal mentén is halad. A kapuszárny méretéhez adjon hozzá tartalékot a vezetősín, az ütközők és a beépítés számára, a konkrét terv szerint.
5. Teleszkópos sínes kapu
Mikor érdemes megfontolni: Nincs hely a teljes kapuszárny eltolásához, és megfelel Önnek az átjáróban futó sín.
Nyitáskor két, három vagy négy kapuszárny tolódik egymás mellé. A teleszkópos önhordó kapuval ellentétben ezek a síneken futó görgőkön támaszkodnak, így nincs szükség önhordó kapuknál alkalmazott kiegyensúlyozó túlnyúlásokra.
Amivel számolni kell: Az eltoláshoz szükséges hossz mellett az egymás mellett mozgó kapuszárnyaknak és vezetésüknek is hely kell. A több elemből álló kapu rövidebbre tolható össze, de több alkatrészt és bonyolultabb szerelést igényel. A pontos méreteket a kiválasztott készlet rajza alapján határozza meg.
Válassza ki az alkatrészeket az elemek száma szerint: kétrészes, háromrészes vagy négyrészes teleszkópos sínes kapu.
Az összes teleszkópos sínes kapuhoz való készlet és alkatrész megtekintése

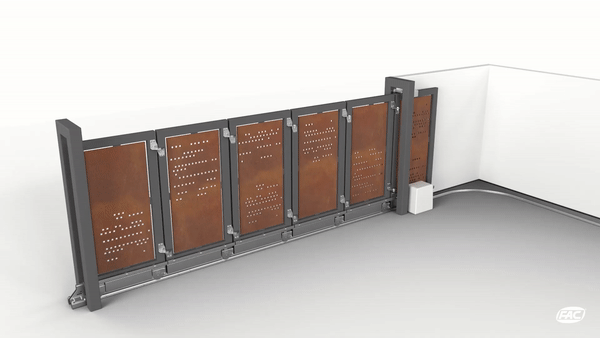

6. Radius íves sínes kapu
Mikor érdemes megfontolni: A kapu nem tolható el közvetlenül a kerítés mellett, de a telek belseje felé, a sarkon túl folytatódhat az útja.
A Radius több, pántokkal összekapcsolt szegmensből áll. Nyitáskor a hajlított sínt követi, és fokozatosan ívbe fordul. A teleszkópos kapuval ellentétben az elemek nem egymás mellé húzódnak, hanem a sín vonalát követve egymás után haladnak.
Amivel számolni kell: A teljes útvonalnak, az ívnek és az azt követő területnek is szabadnak kell lennie. A sín sugara határozza meg a szegmensek megfelelő hosszát, valamint a görgők és a vezetés kiválasztását.
7. A kívánt átjárószélesség csökkentése
Ha megfelel Önnek a keskenyebb bejárat, építészeti megoldással csökkentheti a nyílás méretét, például a kerítés meghosszabbításával. Ezután a kapu kisebb szélességet fed le, és kevesebb helyre van szüksége az eltoláshoz.
Másik lehetőségként megtarthatja a nyílást, és olyan kaput tervezhet, amely nem teszi szabaddá annak teljes szélességét. Ebben az esetben csak a ténylegesen szabad szélességgel számoljon. A kapuszárny és annak rögzítése nem akadályozhatja a járművek áthaladását.
További gyakori helyzetek tolókapu építésekor
Mekkora helyre van szüksége egy hagyományos önhordó kapunak?
Az önhordó kapunak az átjárót lefedő részen kívül van még egy ellensúlyozó túlnyúlás. Ez a rész a kapunyílás mellett marad, és lehetővé teszi a tartógörgők megfelelő elhelyezését. A kapuszárny teljes hossza ezért nagyobb, mint maga a bejáró szélessége.
A túlnyúlás és a görgők távolsága egyaránt befolyásolja a tartószerkezet terhelését és a kapu könnyű mozgását. Méreteiket a használt vasalat, a kapunyílás szélessége, a kapu tömege és szerkezete alapján válassza ki. Önmagában egy erősebb motor nem oldja meg a nem megfelelően megtervezett mechanika problémáját.
Tájékoztató példa 4 m-es kapunyílásra: 1,4-es tényezővel és 0,2 m-es ráhagyással a kapuszárny teljes hossza 4 m × 1,4 + 0,2 m = 5,8 m. Ez egy hagyományos önhordó kapura vonatkozó szemléltető számítás, nem minden összeállításhoz érvényes szerelési méret. Ne alkalmazza az Intelligate rendszerre vagy teleszkópos megoldásokra.
Gyártás előtt vesse össze a rendelkezésre álló helyet az adott készlet műszaki rajzával. Vegye figyelembe az oszlopoknál szükséges átfedést, a vezetést, az ütközőket és a motort.
Segítünk kiválasztani a megfelelő megoldást
Készítsen vázlatot a kapunyílás szélességével, a két oldalon rendelkezésre álló szabad hellyel és az akadályokkal. Mellékeljen fényképet a bejáróról, a tervezett kapubetétről és a kapu hozzávetőleges tömegéről, ha ismeri. Ezekkel az adatokkal össze tudjuk hasonlítani a megfelelő rendszereket és a szükséges alkatrészeket.
