NICE Spinbus SN6021 – önálló meghajtás garázskapukhoz
| A termék elérhetősége: | Az értékesítés befejeződött | Sajnos a termék már nem szállítható. Ez nem jelenti azt, hogy soha többé nem lesz kapható, de jelenleg nem tervezik az újbóli értékesítését. |
|---|
A(z) NICE Spinbus SN6021 – önálló meghajtás garázskapukhoz termék leírása
Kapható helyettesítő termék!
A Nice NICE Spinbus SN6021 meghajtót egy újabb modell váltotta fel NICE SPIDO 600.
NICE Spinbus SN6021 kapumotor a következőkhöz készült: szekcionált garázskapuk akár 10,5m2, illetve kiálló billenő garázskapuk akár 11,8m2, illetve nem kiálló billenő garázskapuk legfeljebb 9,3m2. Melyik micsoda? Van benne mechanikus leállítókapcsoló. A motor nemvisszafordítható. Részletes műszaki adatok ». Kézikönyv letöltése ».
(Megfelel nekem ez a kapumotor?)
Hasonlítsa össze más kapumotorokkal:
| « Gyengébb motor | Erősebb motor » |
|---|---|
| Nem. |
|
Ez a termék – az önálló NICE Spinbus SN6021 garázskapu-motor (kódunk: NICE-SN6021) – a következőket tartalmazza:
- elektromechanikus NICE Spinbus SN6021 kapumotor vezérlőegységgel NICE SNA20R10 (korábban SNA2, esetleg SNA20). A motor vevőegység nélkül kerül szállításra. A motor cseréjekor használhatja a régi, csatlakoztatható vevőegységet, amelyre a távirányítók fel vannak programozva.
- szerelési útmutató
Kedvező árú készletek, amelyek tartalmazzák a kapumotort NICE Spinbus SN6021:
| Kapumotor-készlet tartozékokkal » |
|---|
|
Spinbus SN6021 motor, SNA2 vezérlőegység, SMXI vevőegység, FLO2RE távirányító, SNA30 vezetősín. |
A motor kompakt, biztonságos és praktikus, magán- és üzleti használatra egyaránt ideális. Tartós műanyag ház beépített világítással.
A motor garázskapu automatizálására alkalmas a kapuszárny legfeljebb 10,5m2 méretű szekcionált garázskapuhoz, 11,8m2 méretű kiálló billenő garázskapuhoz, illetve 9,3m2 méretű nem kiálló billenő garázskapuhoz. Garázskapu-típusok. Az értékek a gyártó által meghatározott feltételek mellett érvényesek, például az időjárási körülmények, a hőmérséklet-különbségek, a kapu merevsége, és mindenekelőtt a kapu könnyű mozgása esetén. Ezek a feltételek nem mindig teljesíthetők, illetve nem mindig befolyásolhatók, ezért a NICE Spinbus SN6021 kapumotort a garázskapuknál a megadott értékek 80% -áig terjedő igénybevételre ajánljuk. További információért tekintse meg a Kapumotor kiválasztása fejezetet.
Különösen felhasználóbarát technológia A BlueBUS lehetővé teszi a legfeljebb 6 pár fotocella tápellátását és vezérlését kéteres kábellel. A motor hőkioldóval is rendelkezik.
Állítható sebesség,, erő és a szünetidő a motor automatikus zárásához és egyéb beállítások, lásd: Programozás.
Diagnosztika a következőkkel: figyelmeztető jelzőfény.
Áramkimaradás esetén a motor kioldható, és a kapu kézzel mozgatható. A meghajtáshoz csatlakoztatható még NICE PS124 tartalék akkumulátort, amely áramkimaradás esetén több manőver végrehajtását teszi lehetővé.
A meghajtás vezérlőegysége rendelkezik programozható bemenettel, amelyhez csatlakoztatható figyelmeztető villogó, nyitott kaput jelző lámpa, elektromechanikus zár vagy elektromágneses zár.
A NICE Spinbus SN6021 meghajtás elektromechanikus meghajtás, amely alkalmas a szlovákiai éghajlati viszonyokhoz, és megfelel az összes európai biztonsági szabványnak.
A NICE Spinbus SN6021 meghajtással kompatibilis tartozékok
Javasoljuk továbbá, hogy vásároljon kompatibilis opcionális tartozékokat a meghajtáshoz, vagy válasszon egy előre összeállított kedvezményes árú készletet:
| Mi | Miért | Típus |
|---|---|---|
| Villogó | A villogó villogással jelzi a kapu mozgását – rossz kilátású kijáróknál különösen hasznos. Beépített antennával is rendelkezik, amely megnöveli a távirányító hatótávolságát. | |
| Fotocellák | Záráskor érzékelik az akadályt, és megállítják a kapu mozgását – így a kapu nem ütközik autónak vagy személynek. | - MoonBUS (MOFB) |
| Távirányító |
A kapu távoli vezérléséhez. |
- FloR (Flo2R-s, Flo4R-s) |
| Vevőegység | A kapu távoli vezérléséhez szükséges. | - OXI - SMXI |
| Antenna | A távirányító hatótávolságának növeléséhez. | - a villogóba építve LUCYB, MLBT - önálló ABFKIT antenna, vagy ABF |
| Billentyűzet | Ha otthon felejtené a távirányítót, vagy sok jármű, illetve személy fordul meg Önöknél, és nem szeretne mindenkinek távirányítót adni, illetve minden alkalommal külön kinyitni a kaput. | - MOTXR |
A NICE Spinbus SN6021 meghajtás kézikönyve
A NICE Spinbus SN6021 meghajtás kézikönyve innen tölthető le:
A NICE Spinbus SN6021 meghajtás kézikönyve
NICE Spinbus – dióhéjban
NICE Spinbus egy olyan termékcsalád, amely nem visszafordítható elektromechanikus hajtóműves garázskapukhoz való meghajtásokat foglal magában.. A meghajtásokat SNA2 vezérlőegységgel szállítják. A kompatibilis vezérlőegységek a következők: SNA2, vagy SNA20. A vezérlőegységek SM csatlakozóval rendelkeznek a következőkhöz: vevőegységek rádiójelek NICE SMXI, illetve NICE OXI. Külső eszközök elektromos bekötései (fotocellák, figyelmeztető villogó, stb.) a NICE Spinbus garázskapu-meghajtások családjában a BlueBUStechnológiával egyszerűsítették: több eszköz is csatlakoztatható egy közös csatlakozóhoz egyetlen kéteres kábellel, amelynél még a polaritást sem kell figyelembe venni. Az automatikus működtetéshez elektromos áram szükséges, de áramszünet esetén természetesen kioldható a hajtóműves motor, és a kapu kézzel működtethető. Opcionálisan megvásárolható még a NICE PS124 tartalék akkumulátort, amely áramkimaradás esetén is lehetővé teszi a kapumeghajtás működtetését.
Meghajtásválasztás – a meghajtás NICE Spinbus SN6021 megfelelő az én kapumhoz?
Minden kapunak megvan a maga szerkezeti rendszere (szekcionált, billenő stb.) és felülete minden meghajtásnak megvan a maga korlátja. A piacon általában a következő kaputípusok kaphatók:

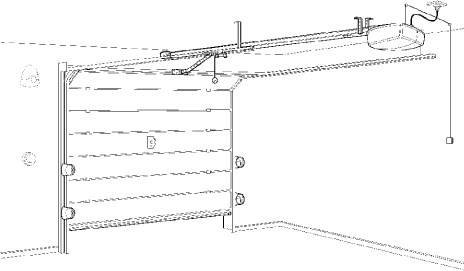

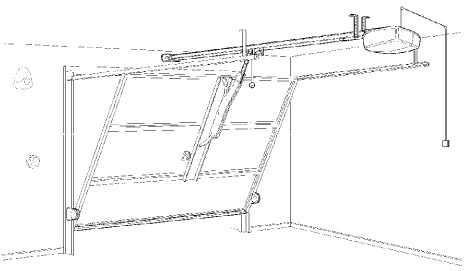

| Szekcionált garázskapu | Nem kiálló billenő garázskapu * |
|---|---|
 |
 |

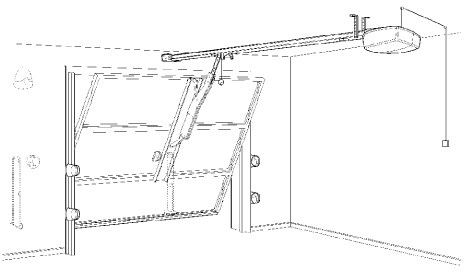

| Kiálló billenő garázskapu | |

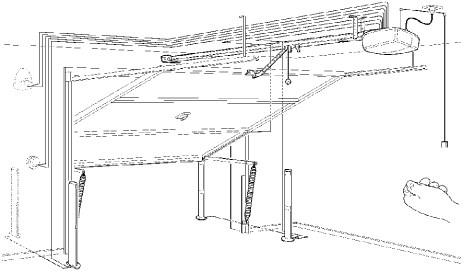

| rugók nélkül* | rugókkal |
 |
 |
* A nem kiálló billenő garázskapu, illetve a rugók nélküli, kiálló billenő kapu automatizálásához a kapura fel kell szerelni a NICE SPA5 lengőkar.
Meghajtás NICE Spinbus SN6021 a megfelelő tartozék kiválasztásával a következő kaputípusokhoz használható, az alábbi felületi és kapuszárny-mérethatárok mellett:
| Szekcionált | Billenő kiálló |
Billenő nem kiálló |
|
|---|---|---|---|
| max. 10,5m2 | max. 11,8m2 | max. 9,3m2 | |
| 3 m-es vezetősín |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m-es vezetősín | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Alapvetően a kapuszárny mérete határozza meg az óránkénti és az egymást követő működési ciklusok maximális számát, vagyis azt, hogy a meghajtás mennyi ideig működhet. A nagyobb erőigény (súly) százalékosan tovább csökkenti e ciklusok számát, mivel nagyobb terhelést ró a meghajtásra, és meghatározza az adott terhelés mellett megengedett maximális sebességet is. A meghajtás egy olyan eszközzel van felszerelve (hővédelem), amely méri a motor és a környezeti levegő hőmérsékletét, és ezeknek megfelelően csökkenti a lehetséges ciklusok számát:
| Ciklusok száma óránként Egymást követő ciklusok száma |
A kapuszárny felemeléséhez szükséges erő* | |||
| 250 N-ig | 250–400 N | 400–500 N | ||
|---|---|---|---|---|
|
K
|
2 m-ig |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1 kg = 9,81 N, vagyis a kapuszárny felemeléséhez szükséges erő 9,81-gyel elosztva kilogrammban is megadható. Például 500 N körülbelül 51 kg.
A NICE Spinbus SN6021 meghajtás felszerelése
A felszerelés módja a meghajtásnak a különböző telepítési helyzetektől függően eltérő. A legfeljebb 2,5 m magas kapuhoz 3 m hosszú vezetősínt, a legfeljebb 3,5 m magas kapuhoz pedig 4 m hosszú vezetősínt kell használni. A vezetősín a mennyezethez rögzített konzolokra is felszerelhető, vagy közvetlenül a mennyezethez rögzíthető a NICE SNA16 rögzítőelemek.
Kábelezés

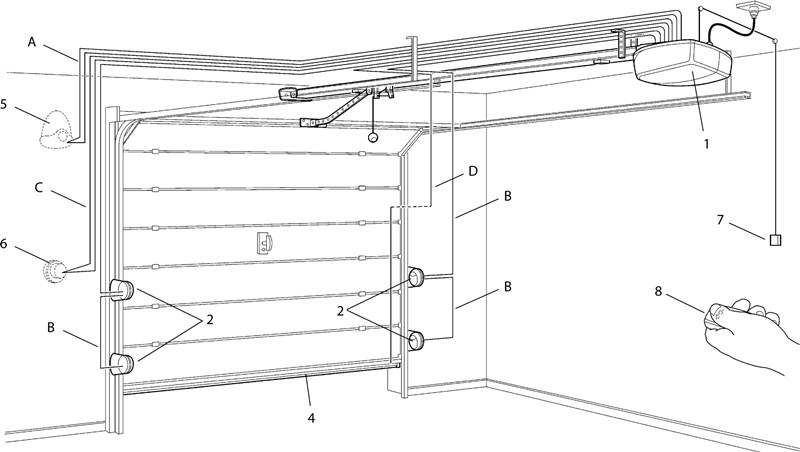

Jellemző (választható) a meghajtás és a tartozékok bekötése az egyes kaputípusoknál a következőképpen alakul:
| Szekcionált garázskapu | |
|---|---|
 |
|

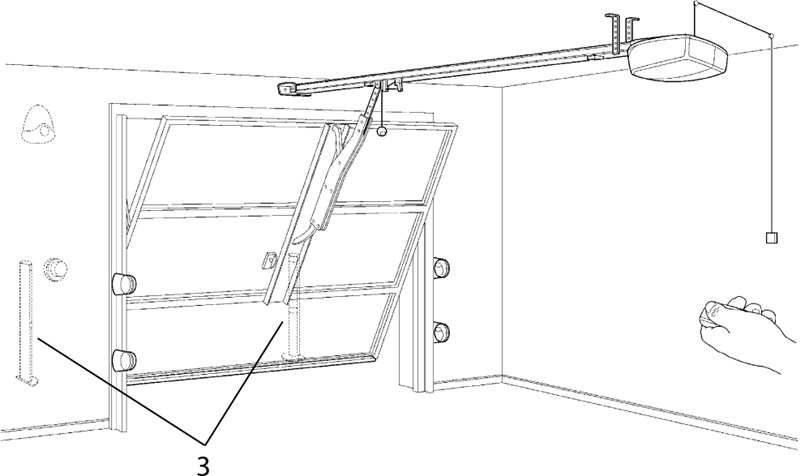

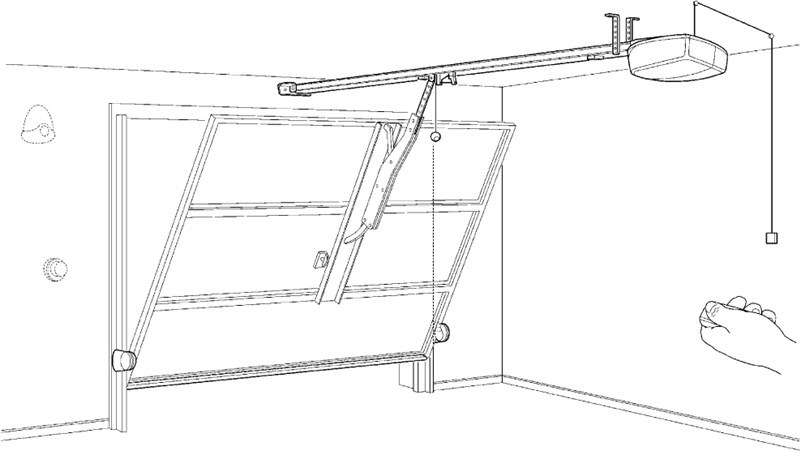

| Kiemelkedő billenő garázskapu* | NEM kiemelkedő billenő garázskapu* |
 |
 |
* A nem kiemelkedő billenő garázskapu, illetve a rugók nélküli kiemelkedő billenőkapu automatizálásához a kapura fel kell szerelni a NICE SPA5 billenőkar.
Tartozékok listája
|
|
Kábelezési lista
| Felhasználás | Típus | Max. hossz |
|---|---|---|
| A. Antennás villogólámpa |
2×0,5mm2 |
20m 20m (ajánlottan 5m alatt) |
| B. Fotocellák | 2×0,5mm2 | 30m, 30m felett 2×1mm2 |
| C. Kulcsos kapcsoló | 4×0,5mm2 | 50m (vagy 2 db 2×0,5mm2) |
| D. Biztonsági él | 2×0,5mm2 | 30m |
NICE Spinbus SN6021 kapunyitó telepítése
A kapunyitó mechanikus telepítése három lépésből áll:
- Előkészítési követelmények
- A vezetősín összeszerelése
- A kapunyitó rögzítése az összeszerelt sínhez
- A kapunyitóval felszerelt sín rögzítése a mennyezetre
0. Előkészítési követelmények

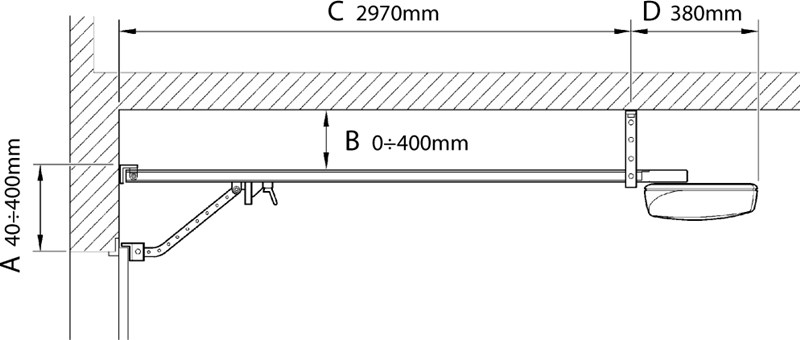

I. A kapunyitó felszereléséhez megfelelő térre van szükség, különösen a vezetősín elhelyezéséhez. Az alábbi feltételeknek kell teljesülniük:
- elegendő hosszúságú garázs (C+D) álljon rendelkezésre a kapunyitó számára (kb. 3,5 m-es hely 3 m-es sínhez, kb. 4,5 m-es garázshossz szükséges 4 m-es vezetősínhez),
- a kapu felső pontja és a mennyezet közötti távolság (A) legalább 4cm, legfeljebb 40cm legyen,
- a vezetősín és a mennyezet közötti maximális távolság (B) pedig 40cm legyen (a kisebb távolság megfelelő, akár közvetlenül a mennyezetre is felszerelhető).
A jobb áttekinthetőség érdekében lásd az ábrát:

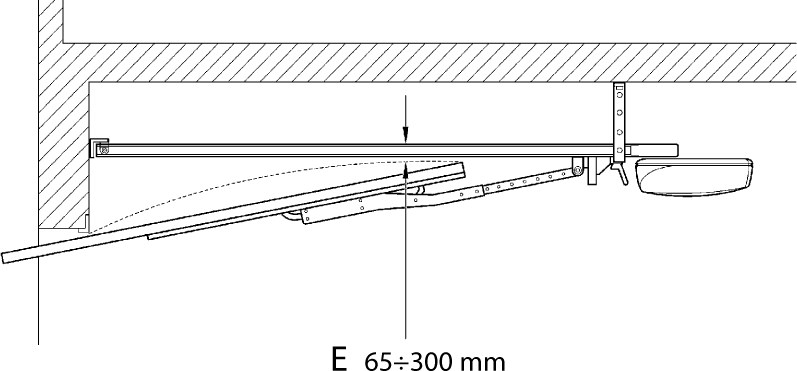

| II. Ezenkívül helyet kell biztosítani magának a kapunyitó egységnek is: | III. Billenő garázskapu esetén nyitás közben a vezetősín alsó széle és a kapuszárny legmagasabb pontja közötti távolságnak (E) legalább 6,5cm-nek, de legfeljebb 30cm-nek kell lennie: |
 |
 |
Figyelem: Ha a fenti feltételek nem teljesülnek, a NICE Spinbus SN6021 kapunyitó nem szerelhető fel, vagy alternatív rögzítési megoldást kell találni.
1. A vezetősín összeszerelése
Tekintse meg az Ön sínjére vonatkozó útmutatót:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. A kapunyitó rögzítése az összeszerelt sínhez

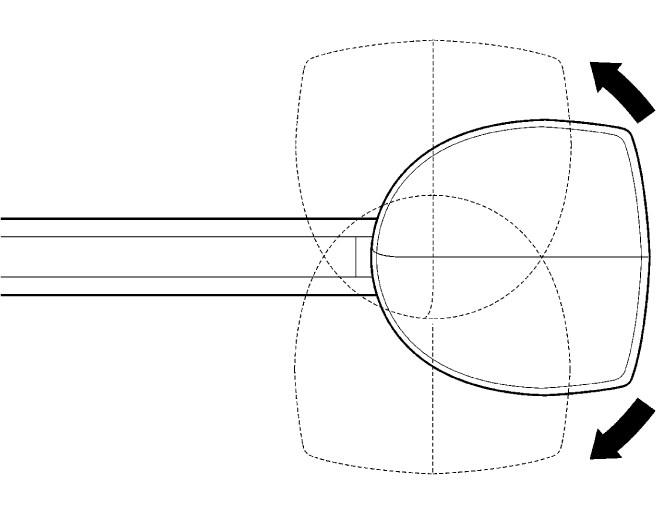

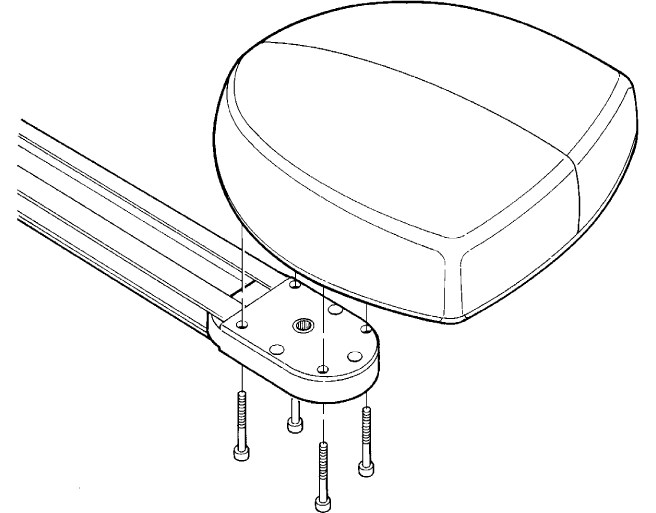

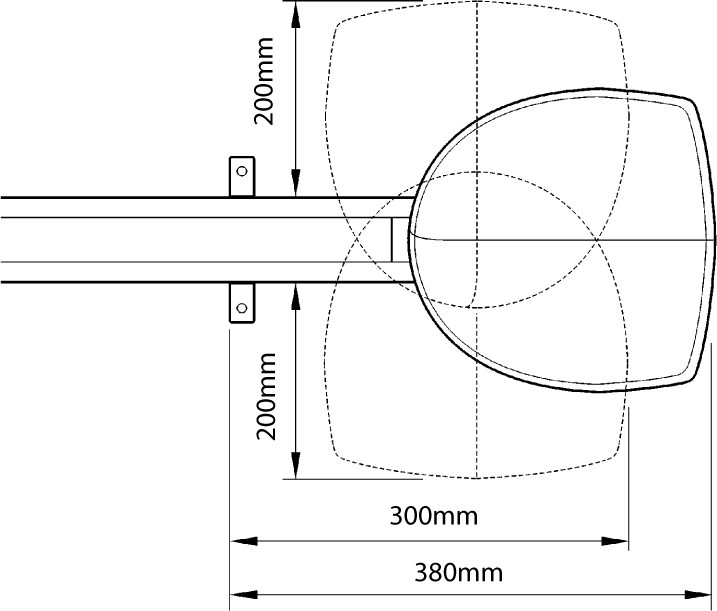

| 1. A kapunyitó háromféleképpen rögzíthető, attól függően, melyik elhelyezés megfelelő az adott térben. | 2. A mellékelt négy 6,3x38-as csavarral rögzítse a kapunyitót a hajtás forgását továbbító fejhez. |
|---|---|
 |
 |

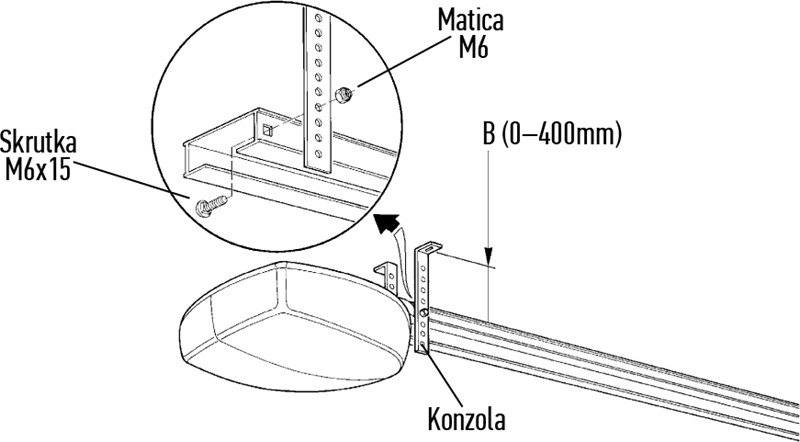

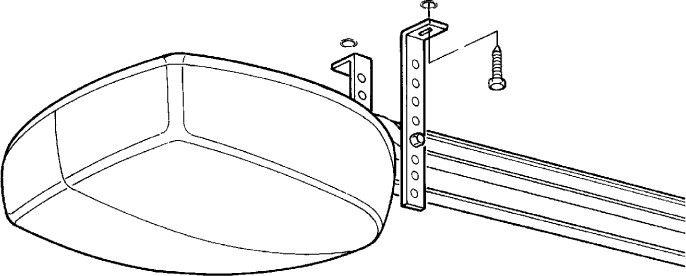

3. A kapunyitóval felszerelt sín rögzítése a mennyezetre

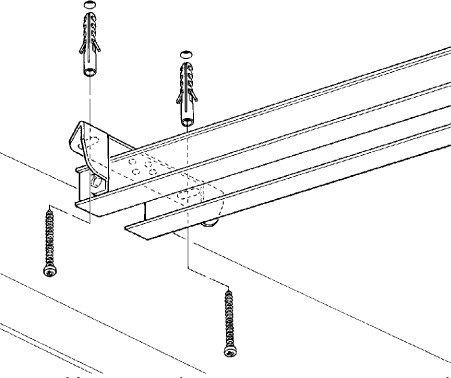

A mért értékek alapján a sín és a kapu teteje közötti távolság alapján jelölje ki a kapu pontos középvonalában a két rögzítőfuratot. A típustól függően rögzítheti az első konzolt:

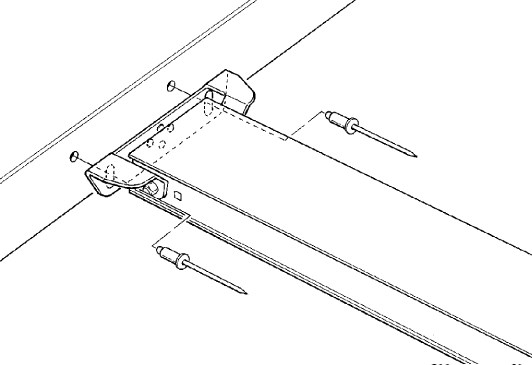

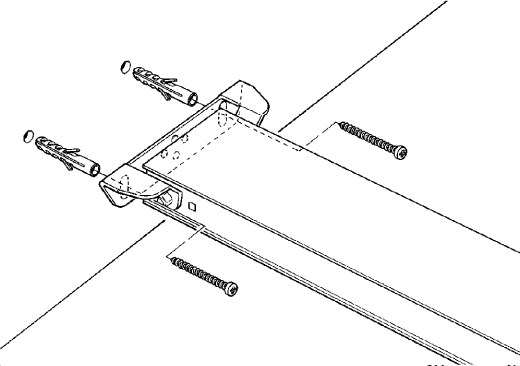

| A profilhoz szegecseket használhat. | A falhoz dübeleket és csavarokat használhat. | Ha a körülmények megfelelőek, a sínt közvetlenül a mennyezetre is rögzítheti. |
|---|---|---|
 |
 |
 |

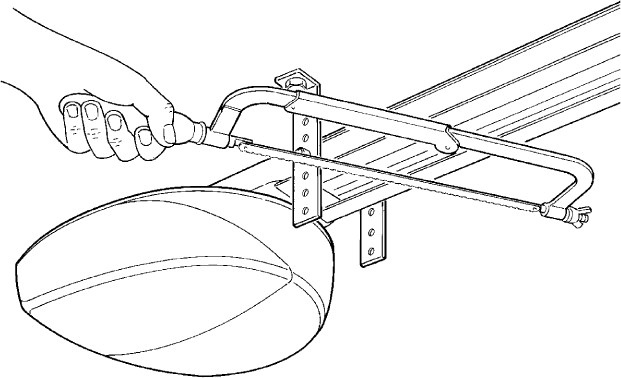

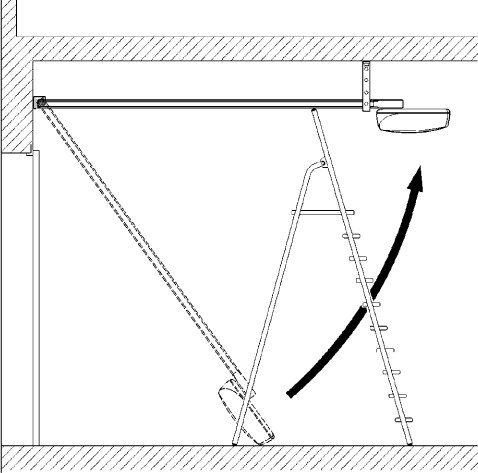

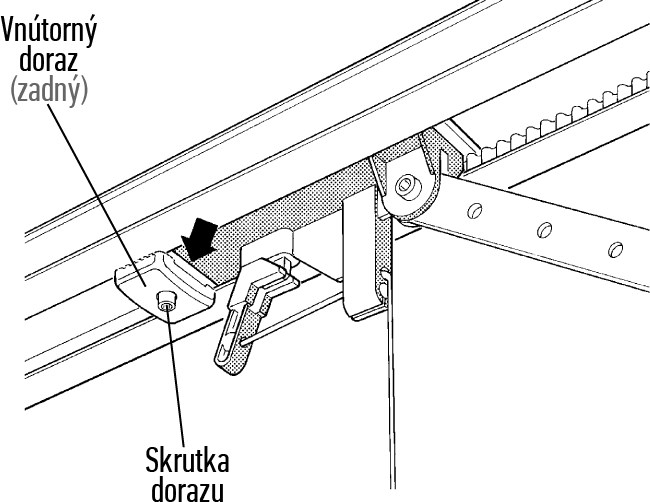

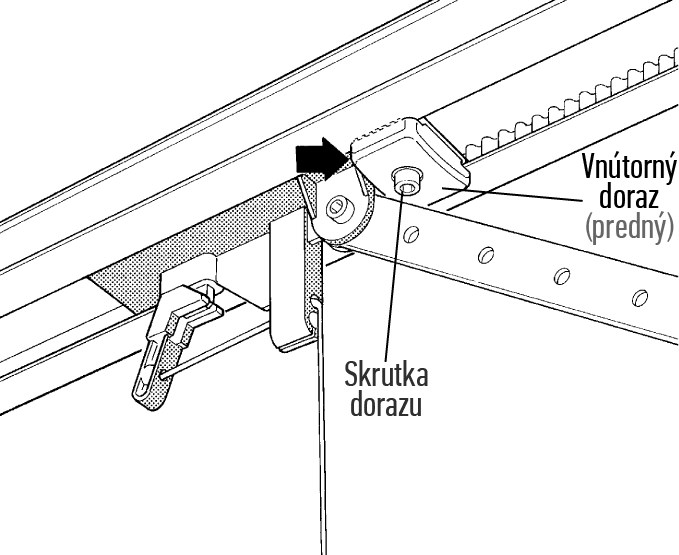

A rögzítőfuratok kifúrása után rögzítse az első tartót. A sín másik, motoros végét hagyja a földön, majd folytassa a következő lépésekkel:
A hajtómű programozása

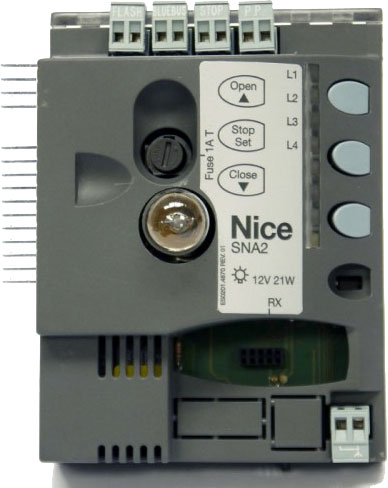

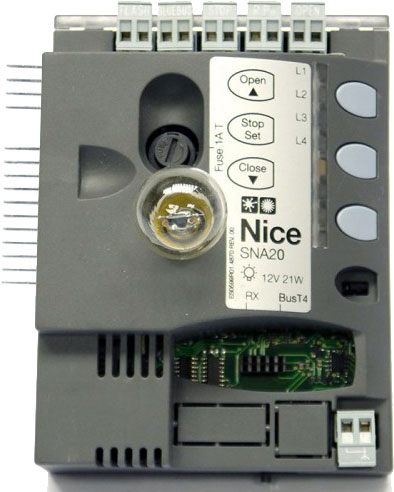

A hajtómű programozásának módja a mellékelt vezérlőegységtől függ. A NICE Spinbus SN6021 hajtóművel a következő vezérlőegységek kompatibilisek:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Ugyanaz, mint az SNA2, csak lehetőség van:
|

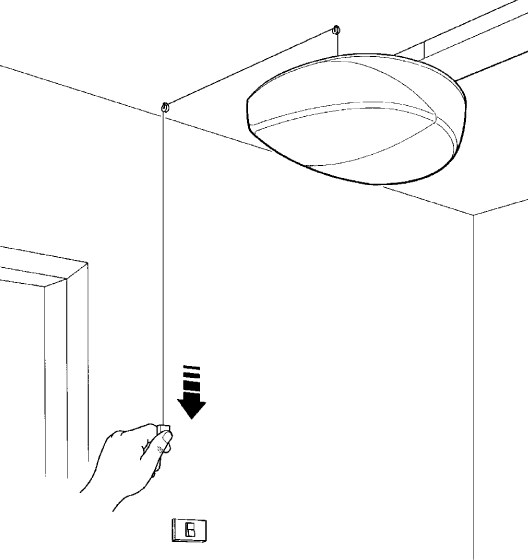

A NICE Spinbus SN6021 hajtómű kioldása
Áramkimaradás esetén a kaput nem tudja működtetni a következővel: távirányítóval. Ezért a hajtómű a kioldókar segítségével oldható ki és a kapu kézzel mozgatható:

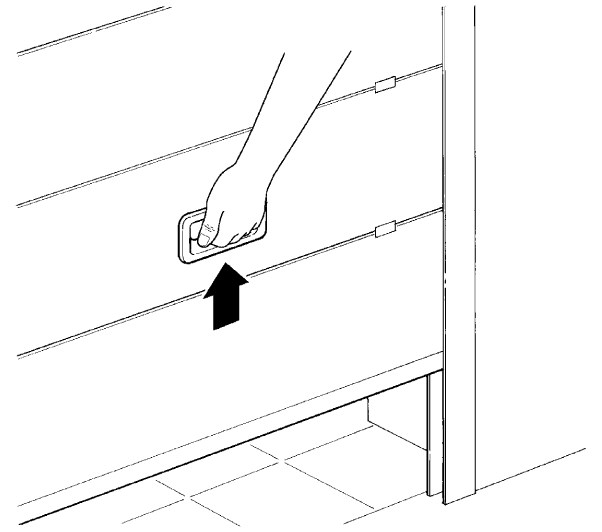

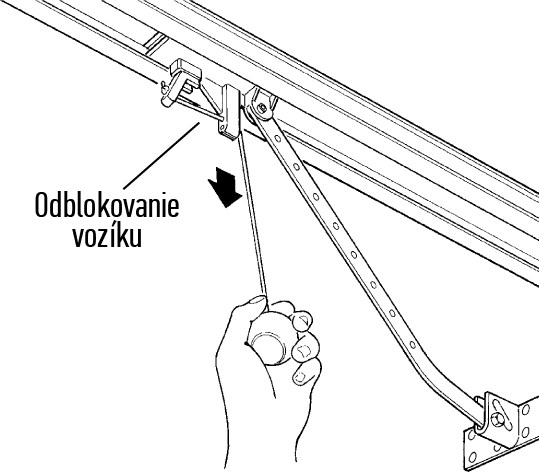

| 1. Húzza meg a kocsi kioldókarját. | 2. Mozgassa meg a kapuszárnyat. |
|---|---|
 |
 |
A NICE Spinbus SN6021 hajtómű izzójának cseréje
A csere megkezdése előtt válassza le a hajtóművet az elektromos hálózatról, majd hajtsa végre a következő lépéseket:

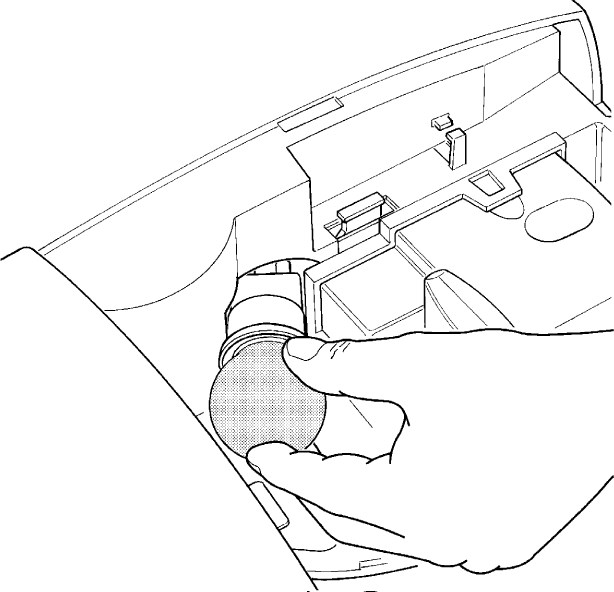

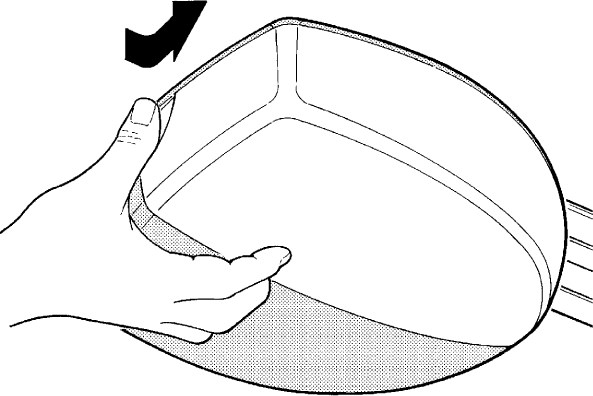

| 1. Nyomja be a fehér burkolatot, majd fordítsa el. | 2. Csavarja ki a régi izzót. Ezután csavarjon be egy új, 230 V-os, 60 W-os, E27 foglalatú izzót. |
|---|---|
 |
 |
A NICE Spinbus SN6021 hajtómű műszaki jellemzői
| Modell | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Típusmegjelölés | Elektromechanikus hajtóműves motor garázskapuk privát környezetben történő automatikus működtetéséhez. SNA2 vezérlőegységgel szállítjuk. A megfelelő vezérlőegység lehet SNA2, vagy SNA20. | ||||||||||
| Fogaskerék | Átmérő: 9,5mm Fogak száma: 28 Kompatibilis sínekkel: SNA3X, SNA30, SNA6 |
||||||||||
| Forgatónyomaték [Erő] |
11,7Nm [650N] – a kapuszárny elindításához szükséges |
||||||||||
| Névleges forgatónyomaték [Névleges erő] |
5,85Nm [345N] – a kapuszárny mozgásban tartásához szükséges |
||||||||||
| Sebesség | 0,20 m/s | ||||||||||
| Névleges sebesség | 0,08 m/s | ||||||||||
| Egymást követő ciklusok korlátozása | 50 ciklus/nap (a vezérlőegység a korlátozásokat figyelembe véve korlátozza a számot; lásd Hajtás kiválasztása) | ||||||||||
| Üzemidő-korlát | 3 perc (a vezérlőegység a korlátozásokat figyelembe véve korlátozza az időt; lásd Hajtás kiválasztása) | ||||||||||
| Tápellátás | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Teljesítményfelvétel |
270W | ||||||||||
| Szigetelési osztály | 1 – földelni kell | ||||||||||
| Tartalék áramforrás | utólag megvásárolható és beszerelhető NICE PS124 tartalék akkumulátor | ||||||||||
| Világítás | 12V 21W izzó, BA15 foglalat | ||||||||||
| Jelzőfény kimenete |
A beprogramozott kimenettől függően:
|
||||||||||
| BlueBUS kimenet | egy kimenet 2 BlueBUS eszközhöz | ||||||||||
| STOP bemenet | alaphelyzetben nyitott, alaphelyzetben zárt és 8,2KΩ állandó ellenállású eszközökhöz | ||||||||||
| STEP-BY-STEP bemenet (P.P., léptető vezérlés) | alaphelyzetben nyitott (zárása a következő parancsot adja: „Léptetés") | ||||||||||
| Rádióvevő | vevő nélkül, „SM” csatlakozóval a vevők számára NICE SMXI, NICE OXI stb. | ||||||||||
| Antenna bemenet | 52Ω RG-58 koaxiális kábelhez (vagy hasonlóhoz) | ||||||||||
| Programozási funkciók | 4 be-/kikapcsolható funkció (I. szintű programozás) 4 beállítható funkció (II. szintű programozás) |
||||||||||
| Önellenőrző funkciók |
|
||||||||||
| Üzemi hőmérséklet | -20°C és +50°C között | ||||||||||
| Használható sós, savas és potenciálisan robbanásveszélyes környezetben | nem | ||||||||||
| Védettségi fokozat | IP40 – beltéri használatra vagy jól védett kültéri helyre | ||||||||||
| Méretek | 311×327×105 (sz×h×m) | ||||||||||
| Tömeg | 3,6kg |
