NICE SNA6 – 3 m-es összeszerelt sín + 1 m-es hosszabbító garázskapu-meghajtó szíjához
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
52 957,48 Ft áfával
| Tömeg |
|---|
| 3,00 kg |
A(z) NICE SNA6 – 3 m-es összeszerelt sín + 1 m-es hosszabbító garázskapu-meghajtó szíjához termék leírása
Ez a sín félig összeszerelt állapotban, két darabban kerül kiszállításra: az egyik 3 m, a másik, hosszabbító elem 1 m hosszú. A csomag 8 m-es szíjat, szíjfeszítőt, futókocsit és a motor forgómozgását a szíjra átadó fejet tartalmaz. Ha a garázskapu magassága legfeljebb 2,5 m, a hosszabbító elemre nem lesz szüksége, a sínt pedig az alábbiak szerint szerelheti össze: a sín összeszerelési útmutatója, de hagyja ki a 7a. lépést. Ha a kapu magassága meghaladja a 2,5 m-t, a sínt az alábbiak szerint szerelje össze: a sín összeszerelési útmutatója, de hagyja ki az 1. lépést.
A sín összeszerelése
1. Lépés
Figyelem: Ha a kapu magassága meghaladja a 2,5 m-t, hagyja ki ezt a lépést, vagyis ne vágjon le a szíjból.

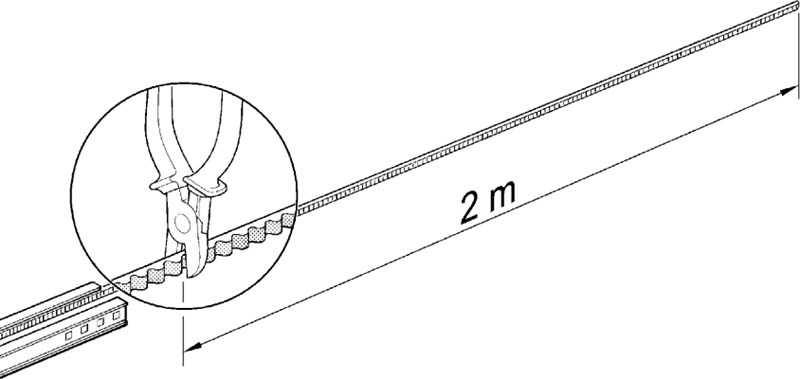

Ha a kapu magassága legfeljebb 2,5 m, vagyis nem fogja használni a sín 1 méteres hosszabbító elemét, pontosan 2 m-t vágjon le a sínben lévő szíjból:
2. Lépés

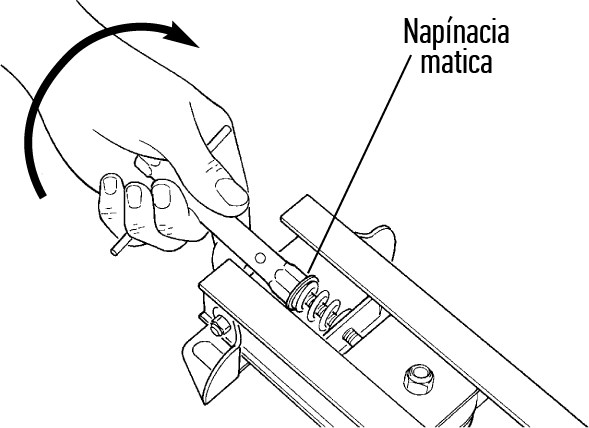

Csavarja le teljesen a feszítőanyát (távolítsa el az anyát, az alátétet és a rugót is):
3. Lépés

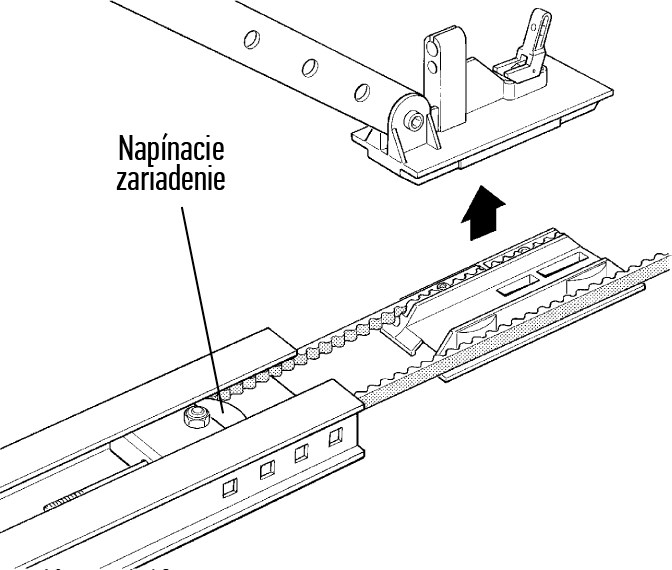

Tolja a feszítőszerkezetet köztes helyzetbe, hogy ki tudja húzni a futókocsit a sínből:
4. Lépés

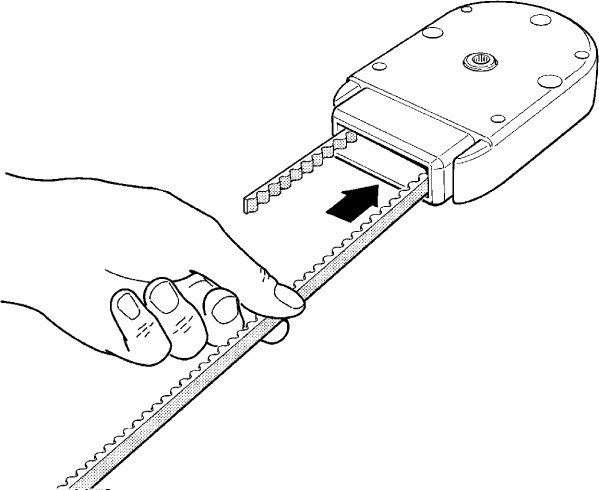

Fűzze át a szíj végét a hajtás forgómozgását a szíjra átadó fejen úgy, hogy a szíj sehol ne csavarodjon meg, és a fogai befelé nézzenek. A fejet a sín hornyára nézve úgy kell tájolni, hogy a négy kisebb furat felfelé nézzen (a nagyobb furatok hátul találhatók, és a hajtás fejhez rögzítésére szolgálnak):
5. Lépés

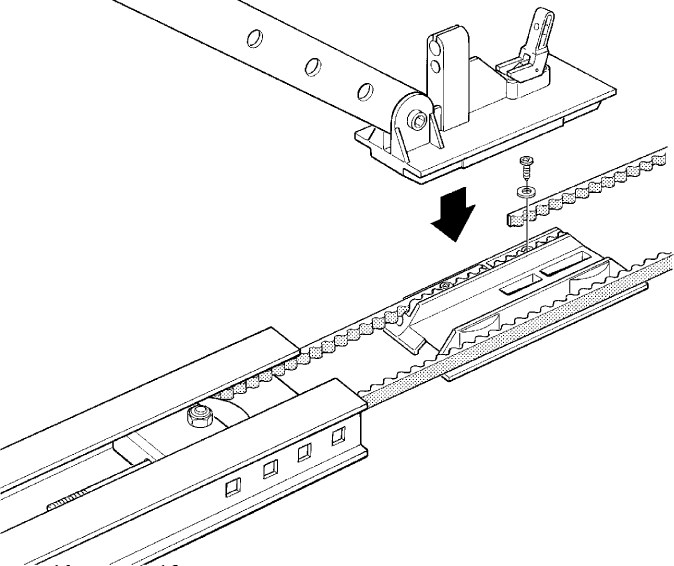

Helyezze a szíjat a futókocsiba, rögzítse csavarral és alátéttel, majd csúsztassa vissza a futókocsit a sínbe:
6. Lépés
Helyezze vissza a szíjfeszítőt és a futókocsit az eredeti helyzetükbe.
7. Lépés

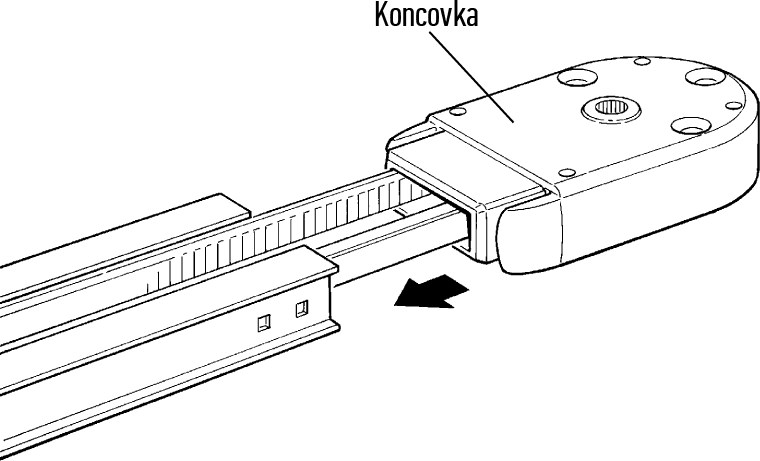

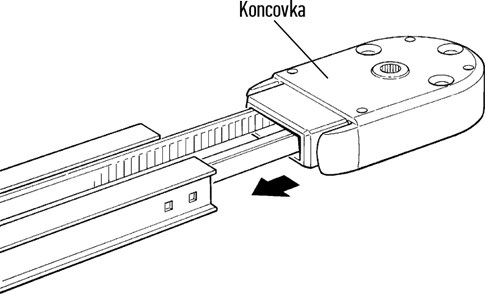

Pattintsa fel a fejet a sín másik végére:
7a. Lépés
Figyelem: Ha a kapu magassága legfeljebb 2,5 m, hagyja ki ezt a lépést, vagyis ne használja az 1 méteres hosszabbítót.

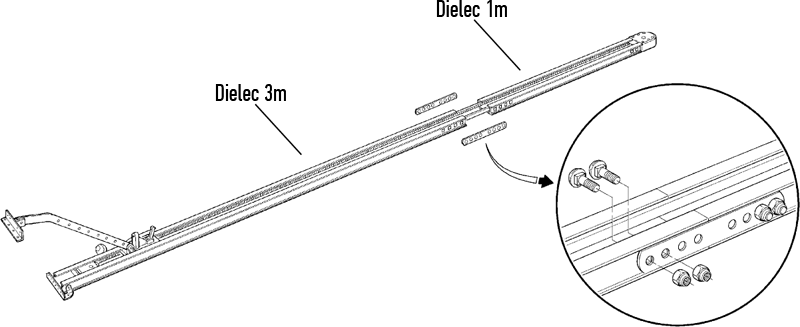

Ha a kapu magassága meghaladja a 2,5 m-t, vagyis használni fogja a sín 1 méteres hosszabbító elemét, az ábrán látható módon, az összekötőelemmel illessze össze a 3 m-es és az 1 m-es darabot:
8. Lépés

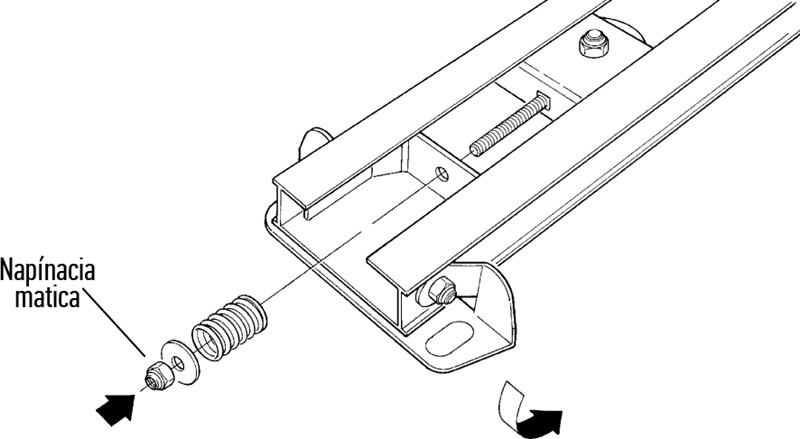

Helyezze a rugót, az alátétet és a feszítőanyát a feszítőcsavarra:
9. Lépés
Húzza meg a feszítőanyát annyira, hogy a szíj mozgás közben megfelelően feszes legyen. Egyelőre ne húzza meg túlságosan – ha túl feszesre húzza a szíjat, a hajtás deformálhatja a sínt. Ha viszont túl lazán hagyja, a szíj mozgás közben a sínhez ütődhet, és kellemetlen zajokat adhat ki – később azonban még mindig utánfeszítheti:
