NICE Spinbus SN6041 – önálló meghajtás garázskapukhoz
| A termék elérhetősége: | Az értékesítés befejeződött | Sajnos a termék már nem szállítható. Ez nem jelenti azt, hogy soha többé nem lesz kapható, de jelenleg nem tervezik az újbóli értékesítését. |
|---|
A(z) NICE Spinbus SN6041 – önálló meghajtás garázskapukhoz termék leírása
NICE Spinbus SN6041 kapumotor a következőkhöz készült: szekcionált garázskapuk legfeljebb 17,7m2, illetve kiálló billenő garázskapuk legfeljebb 14,7m2, illetve nem kiálló billenő garázskapuk legfeljebb 13,5m2. Melyik micsoda? Rendelkezik mechanikus leállító kapcsolóval. A kapumotor nemvisszafordítható. Részletes műszaki adatok ». Kézikönyv letöltése ».
(Megfelel nekem ez a kapumotor?)
Hasonlítsa össze más kapumotorokkal:
| « Gyengébb kapumotor | Erősebb kapumotor » |
|---|---|
|
|
Nincs. |
Ez a termék – a NICE Spinbus SN6041 önálló garázskapu-kapumotor (a kódunk: NICE-SN6041) – a következőket tartalmazza:
- elektromechanikus NICE Spinbus SN6041 kapumotor vezérlőegységgel SNA4. A kapumotort szállítjuk vevőegység nélkül.
- szerelési kézikönyv
Kedvező árú készletek, amelyek tartalmazzák a kapumotort NICE Spinbus SN6041:
| Kapumotor-készlet tartozékokkal » |
|---|
|

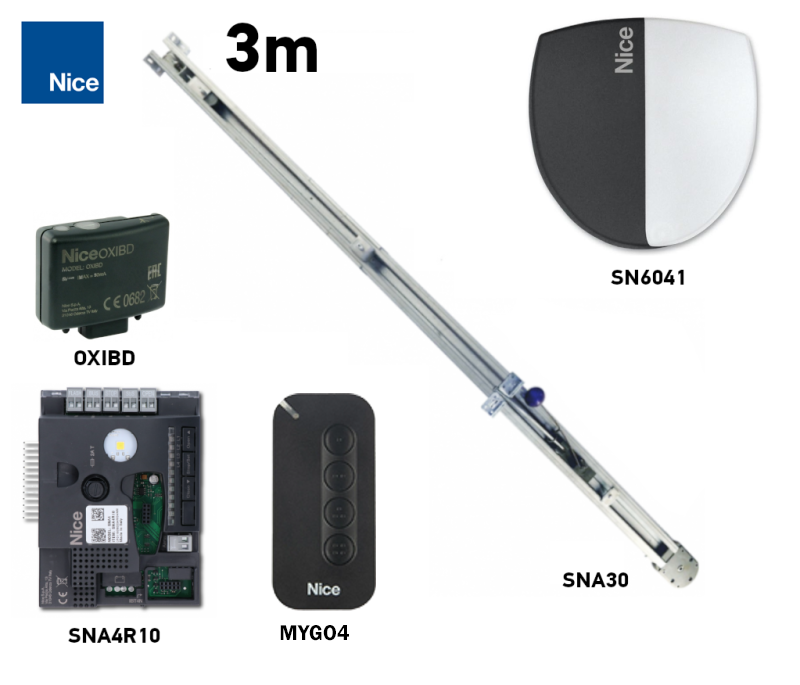

Spinbus SN6041 kapumotor, SNA4 vezérlőegység, SMXI vevőegység, FLO2RE távirányító, SNA30 vezetősín. |
A kapumotor kompakt, biztonságos és praktikus, magán- és üzleti használatra egyaránt ideális. Tartós műanyag ház beépített világítással.
A kapumotor garázskapuk automatizálására alkalmas a kapuszárny legfeljebb 17,7m2 méretű szekcionált garázskapuhoz, 14,7m2 kiálló billenő garázskapuhoz, illetve 13,5m2 nem kiálló billenő garázskapuhoz. Garázskaputípusok. Az értékek a gyártó által meghatározott feltételek mellett érvényesek, például az időjárási viszonyok, a hőmérséklet-különbségek, a kapu merevsége, és különösen a kapu könnyű mozgása esetén. Ezek a feltételek nem mindig teljesülnek, illetve nem befolyásolhatók, ezért a NICE Spinbus SN6041 kapumotort a garázskapukhoz az itt megadott értékek 80%-áig javasoljuk. További információért tekintse meg a Kapumotor-választás című fejezetet.
Különösen felhasználóbarát technológia A BlueBUS lehetővé teszi, hogy akár 6 pár fotocella táplálását és vezérlését kéteres kábellel. A kapumotor hőbiztosítékot is tartalmaz.
Állítható sebesség,, erő és szünetidő a kapumotor automatikus zárásához és egyéb beállítások, lásd: Programozás.
Diagnosztika a figyelmeztető jelzőfény.
Áramkimaradás esetén a kapumotor kioldható, és a kapu kézzel mozgatható. A kapumotorhoz csatlakoztatható továbbá egy NICE PS124 tartalék akkumulátor, amely áramkimaradás esetén lehetővé tesz néhány kapumozgatási ciklust.
A kapumotor vezérlőegysége rendelkezik programozható bemenettel, amelyhez csatlakoztatható figyelmeztető villogólámpa, nyitott kapu visszajelző, elektromechanikus zár vagy elektromágneses zár.
Meghajtás NICE Spinbus SN6041 elektromechanikus meghajtás, amely megfelel a szlovákiai éghajlati viszonyoknak és az összes európai biztonsági szabványnak.
A NICE Spinbus SN6041 meghajtással kompatibilis tartozékok
A meghajtáshoz ajánljuk továbbá a kompatibilis, opcionálisan megvásárolható tartozékokat, vagy válasszon egy már összeállított kedvezményes árú készletet:
| Mi | Miért | Típus |
|---|---|---|
| Villogólámpa | A villogólámpa villogással jelzi a kapu mozgását – rossz beláthatóságú kijáróknál hasznos. Beépített antennával is rendelkezik, így nagyobb lesz a távirányító hatótávolsága. | |
| Fotocellák | Zárás közben érzékelik az akadályt és megállítják a kapu mozgását – így a kapu nem ütközik autónak vagy személynek. | - MoonBUS (MOFB) |
| Távirányító |
A kapu távvezérléséhez. |
- FloR (Flo2R-s, Flo4R-s) |
| Vevőegység | A kapu távvezérléséhez szükséges. | - OXI - SMXI |
| Antenna | A távirányító nagyobb hatótávolságához. | - a villogólámpába építve LUCYB, MLBT - ABFKIT önálló antenna, vagy ABF |
| Billentyűzet | Ha elfelejti a távirányítót, vagy sok jármű, illetve személy jár Önhöz, és nem szeretne mindenkinek távirányítót adni vagy egyesével kinyitni a kaput. | - MOTXR |
NICE Spinbus SN6041 meghajtás kézikönyve
A NICE Spinbus SN6041 meghajtás kézikönyve innen tölthető le:
NICE Spinbus SN6041 meghajtás kézikönyve
NICE Spinbus röviden
NICE Spinbus egy olyan termékcsalád önzáró elektromechanikus hajtóműves garázskapukhoz való meghajtásokból. Vezérlőegység nélkül szállítjuk őket. A kompatibilis vezérlőegység a SNA4. A vezérlőegységeken SM csatlakozó található a következőkhöz:vevők rádiójel NICE SMXI, illetve NICE OXI. Külső eszközök elektromos bekötése (fotocellák, figyelmeztető villogólámpa, stb.) a NICE Spinbus garázskapu-meghajtások termékcsaládjában a BlueBUStechnológia használatával egyszerűsítették. Ez lehetővé teszi több eszköz csatlakoztatását egy közös csatlakozóra, egyetlen kéteres kábellel, amelynél még a polaritást sem kell betartani. Az automatikus vezérlés áramellátást igényel, de áramszünet esetén a hajtóműves motor természetesen kioldható, és a kapu kézzel működtethető. Opcionálisan megvásárolható továbbá a NICE PS124 tartalék akkumulátor, amely áramszünet esetén is lehetővé teszi a kapumeghajtás működtetését.
Meghajtás kiválasztása – a NICE Spinbus SN6041 megfelelő a kapumhoz?
Minden kapunak saját szerkezeti kialakítása van (szekcionált, billenő stb.), valamint felülete és minden meghajtásnak vannak korlátai. A piacon jellemzően az alábbi kaputípusok kaphatók:
| Szekcionált garázskapu | Nem kiálló billenő garázskapu * |
|---|---|
 |
 |
| Kiálló billenő garázskapu | |
| rugók nélkül* | rugókkal |
 |
 |
* A nem kiálló billenő garázskapu és a rugók nélküli kiálló billenő garázskapu automatizálásához a kapura fel kell szerelni a következőt: NICE SPA5 billenőkar.
Meghajtás NICE Spinbus SN6041 megfelelő tartozék kiválasztása esetén a következő kaputípusok kapuszárny-felületeihez és -méreteihez használható:
| Szekcionált | Billenő kiálló |
Billenő nem kiálló |
|
|---|---|---|---|
| max. 17,7m2 | max. 14,7m2 | max. 13,5m2 | |
| 3 m-es vezetősín |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| 4 m-es vezetősín | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
Alapvetően a kapuszárny mérete határozza meg az óránkénti, valamint az egymást követő ciklusok maximális számát, vagyis azt, hogy mennyi ideig működhet a meghajtás. A nagyobb erő (tömeg) tovább csökkenti e ciklusok számát százalékosan, mivel nagyobb terhelés éri a meghajtást, és meghatározza az adott terhelés mellett megengedett maximális sebességet is. A meghajtás egy olyan berendezéssel van felszerelve (hővédelem), amely méri a motor és a környezet hőmérsékletét, és ezeknek megfelelően csökkenti a lehetséges ciklusok számát:
| Ciklusok száma óránként Egymást követő ciklusok száma |
A kapuszárny felemeléséhez szükséges erő* | |||||
| 250 N-ig | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
M
|
2 m-ig |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1 kg = 9,81 N, vagyis a kapuszárny felemeléséhez szükséges erő 9,81-gyel elosztva kilogrammban is kifejezhető. Például 500 N körülbelül ennek felel meg: 51 kg.
A NICE Spinbus SN6041 meghajtás felszerelése
A meghajtás felszerelésének módja a különböző telepítési helyzetektől függ. 2,5 m magasságú kapuhoz 3 m hosszú vezetősínt használunk, 3,5 m magasságú kapuhoz pedig 4 m hosszú vezetősínt. A vezetősín mennyezetre rögzített konzolokra is felszerelhető, vagy közvetlenül a mennyezethez rögzíthető a következővel: NICE SNA16 rögzítőelemek.
Kábelezés
Jellemző (opcionális) tartozékokkal felszerelt meghajtás bekötése az egyes kaputípusoknál a következőképpen alakul:
| Szekcionált garázskapu | |
|---|---|
 |
|
| Kifelé billenő garázskapu* | Nem kifelé billenő garázskapu* |
 |
 |
* Rugó nélküli, kifelé nem billenő garázskapu, illetve kifelé billenő garázskapu automatizálásához a kapura fel kell szerelni a NICE SPA5 lengőkar.
Tartozékok listája
|
|
Kábelezési lista
| Rendeltetés | Típus | Max. hossz |
|---|---|---|
| A. Antennás jelzőlámpa |
2×0,5mm2 |
20m 20m (ajánlott hossz: kevesebb mint 5m) |
| B. Fotocellák | 2×0,5mm2 | 30m, 30m felett 2×1mm2 |
| C. Kulcsos kapcsoló | 4×0,5mm2 | 50m (vagy 2 db 2×0,5mm2) |
| D. Biztonsági él | 2×0,5mm2 | 30m |
NICE Spinbus SN6041 meghajtás telepítése
A meghajtás mechanikus felszerelése három lépésből áll:
- Telepítés előtti követelmények
- A vezetősín összeszerelése
- A meghajtás rögzítése az összeszerelt sínhez
- A sín és a meghajtás mennyezetre szerelése
0. Telepítés előtti követelmények
I. A meghajtás felszereléséhez megfelelő méretű hely szükséges, különösen a vezetősín számára. Ehhez az alábbiakra van szükség:
- elegendő hosszúságú garázs (C+D) a meghajtás elhelyezéséhez (kb. 3,5m 3m-es sínhez, kb. 4,5 4m-es sínhez),
- a kapu felső pontja és a mennyezet közötti távolság (A) legalább 4cm, legfeljebb pedig 40cm legyen
- a vezetősín és a mennyezet közötti legnagyobb távolság (B) pedig 40cm legyen (kisebb távolság is megfelelő, sőt a mennyezetre közvetlenül is felszerelhető).
A jobb áttekinthetőség érdekében tekintse meg az ábrát:
| II. Ezenkívül helyet kell biztosítani magának a meghajtóháznak is: | III. Billenő garázskapu esetén nyitás közben a vezetősín alsó része és a kapuszárny legmagasabb pontja közötti távolságnak (E) legalább 6,5cm-nek, de legfeljebb 30cm-nek kell lennie: |
 |
 |
Figyelem: Ha a fenti feltételek nem teljesülnek, a NICE Spinbus SN6041 meghajtás nem szerelhető fel; ebben az esetben alternatív rögzítési megoldást kell találni.
1. A vezetősín összeszerelése
Kövesse az Önhöz tartozó sín összeszerelési útmutatóját:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. A meghajtás rögzítése az összeszerelt sínhez
| 1. A meghajtás háromféleképpen rögzíthető, válassza az adott helyen leginkább megfelelő elhelyezést. | 2. A meghajtást a forgást továbbító fejhez a mellékelt négy darab 6,3x38-as csavarral rögzítse. |
|---|---|
 |
 |
3. A meghajtással ellátott sín mennyezetre rögzítése
A mért értékek A sín mennyezettől és a kapu tetejétől való távolságának mért értékei alapján jelöljön ki két rögzítőfuratot a kapu pontos középvonalában. A felület típusától függően rögzítse az elülső tartót:
| Profilhoz szegecsekkel rögzítheti. | Falhoz tiplikkel és csavarokkal rögzítheti. | Ha a körülmények megfelelőek, a sínt közvetlenül a mennyezethez is rögzítheti. |
|---|---|---|
 |
 |
 |
A rögzítőfuratok kifúrása után rögzítse az elülső tartót; a motoros sín másik végét hagyja a földön, majd folytassa a következő lépésekkel:
A meghajtás programozása
A meghajtás programozásának módja a mellékelt vezérlőegységtől függ. A NICE Spinbus SN6041 meghajtással a következő vezérlőegységek kompatibilisek:
| SNA4 |
|---|
|
|
A NICE Spinbus SN6041 meghajtás kioldása
Áramkimaradás esetén a kaput nem tudja működtetni a távirányítóval. Ezért a meghajtás a kioldókar segítségével kioldható, és a kapu kézzel mozgatható:
| 1. Húzza meg a kocsi kioldókarját. | 2. Mozgassa meg a kapuszárnyat. |
|---|---|
 |
 |
A NICE Spinbus SN6041 meghajtás izzójának cseréje
Az izzó cseréje előtt válassza le a meghajtást az elektromos hálózatról, majd végezze el a következő lépéseket:
| 1. Nyomja be a fehér fedelet, és fordítsa el. | 2. Csavarja ki a régi izzót. Ezután csavarjon be egy új, E27-es foglalatú, 230 V-os, 60 W-os izzót. |
|---|---|
 |
 |
A NICE Spinbus SN6041 meghajtás műszaki jellemzői
| Modell | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Típusleírás | Elektromechanikus hajtóműves motor garázskapuk magáncélú, automatikus működtetéséhez. Vezérlőegység nélkül szállítjuk. A megfelelő vezérlőegység: SNA4. | ||||||||||
| Fogaskerék | Átmérő: 9,5mm Fogak száma: 28 Kompatibilis sínek: SNA3X, SNA30, SNA6 |
||||||||||
| Forgatónyomaték [Erő] |
18Nm [1000N] – a kapuszárny elindításához szükséges |
||||||||||
| Névleges nyomaték [Névleges erő] |
9Nm [560N] – a kapuszárny mozgásban tartásához szükséges |
||||||||||
| Sebesség | 0,20 m/s | ||||||||||
| Névleges sebesség | 0,08 m/s | ||||||||||
| Egymást követő ciklusok korlátja | 50 ciklus/nap (a vezérlőegység a korlátozások alapján korlátozza a számot, lásd: Hajtás kiválasztása) | ||||||||||
| Üzemidő-korlát | 3 perc (a vezérlőegység a korlátozások alapján korlátozza az időt, lásd: Hajtás kiválasztása) | ||||||||||
| Tápellátás | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Teljesítményfelvétel |
370W (kevesebb mint 2,2W készenléti üzemmódban) | ||||||||||
| Szigetelési osztály | 1 – földelés szükséges | ||||||||||
| Tartalék áramforrás | külön megvásárolható és beszerelhető NICE PS124 tartalék akkumulátor | ||||||||||
| Világítás | 230V-os, 60W-os izzó, E27-es foglalat | ||||||||||
| Jelzőfény-kimenet |
A beprogramozott kimenettől függően:
|
||||||||||
| BlueBUS-kimenet | egy kimenet 6 BlueBUS-eszköz számára | ||||||||||
| STOP-bemenet | alaphelyzetben nyitott, alaphelyzetben zárt és 8,2KΩ állandó ellenállású eszközökhöz | ||||||||||
| STEP-BY-STEP bemenet (P.P., léptető) | alaphelyzetben nyitott (zárása a „Léptetés") | ||||||||||
| Rádióvevő | vevő nélkül, „SM” csatlakozó a következő vevőkhöz: NICE SMXI, NICE OXI stb. | ||||||||||
| Antennabemenet | 52Ω RG-58-as koaxiális kábelhez (vagy hasonlóhoz) | ||||||||||
| Programozási funkciók | 4 be-/kikapcsolható funkció (I. szintű programozás) 4 beállítható funkció (II. szintű programozás) |
||||||||||
| Önellenőrző funkciók |
|
||||||||||
| Üzemi hőmérséklet | -20°C és +50°C között | ||||||||||
| Használható sós, savas és potenciálisan robbanásveszélyes környezetben | nem | ||||||||||
| Védettségi osztály | IP40 – beltéri használatra vagy jól védett kültéri helyre | ||||||||||
| Méretek | 311×327×105 (sz×mé×ma) | ||||||||||
| Tömeg | 4,7kg |
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
