NICE MoonKey MOSI – kulcsos kapcsoló egyszerű betéttel, süllyesztett szereléshez
| A termék elérhetősége: | kérdésre | A termék nem feltétlenül elérhető, vegye fel velünk a kapcsolatot további információért. |
|---|
A(z) NICE MoonKey MOSI – kulcsos kapcsoló egyszerű betéttel, süllyesztett szereléshez termék leírása
NICE MOSI a(z) NICE MoonKey, amellyel az elektromos áramkörök kapcsolásával és megszakításával vezérelheti a meghajtásokat nemcsak a NICE. A kulcsos kapcsoló kétállású, ami azt jelenti, hogy a kulcs jobbra és balra is elfordítható. Mindkét álláshoz más-más parancs rendelhető. A kapcsoló rugó-visszatérítésű, vagyis a rugónak köszönhetően visszatér a kiinduló helyzetbe.
A NICE MOSI kulcsos kapcsoló műszaki adatai
| Beszállítói kód | MOSI |
|---|---|
| Zártípus | kétállású, rugó-visszatérítésű zár |
| Betéttípus | egyszerű betét |
| Szerelés típusa |
süllyesztett, szerelődobozzal együtt szállítva MOA1 |
| Érintkezők |
két váltó mikro kapcsoló, amelyek zárnak (alaphelyzetben nyitottak) vagy bontanak (alaphelyzetben zártak) |
| Érintkezők terhelhetősége | Legfeljebb 48 V, 2 A |
| Védettségi fokozat | IP43 |
| Világítás | nincs, de elő van készítve 12/24 V-os LED-világításhoz MOSA1 |

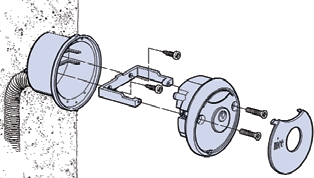

NICE MoonKey MOSI kulcsos kapcsoló süllyesztett szerelése
NICE MoonKey MOSA1 kiegészítő lámpa bekötése
Megjegyzés: A bekötés minden kulcsos kapcsolónál azonos; az illusztrációkon a NICE MoonKey MOSEU kulcsos kapcsoló látható. NICE MoonKey MOSEU. A MOSA1 kiegészítő LED-lámpa nem tartozik a szállítmányhoz, a külön kell megrendelni .
|
|
|
|
|

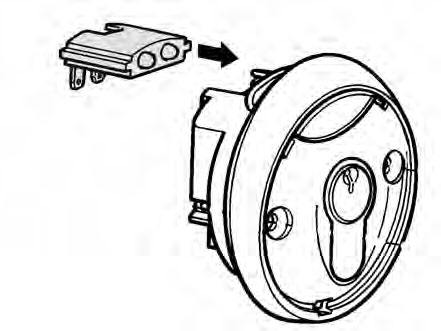

1. Csatlakoztassa MOSA1 a kulcsos kapcsolóhoz |
2. Csatlakoztassa az elektromos tápvezetéket (a kimenet általában a vezérlőegység sorkapcsán található, például: Robus, Road). |
3. Kész, a kulcsos kapcsoló világít. Itt látható MOSEU szerelőlemezzel MOA2 és LED-világítással MOSA1. |
NICE MoonKey MOSI kulcsos kapcsoló kinyitása

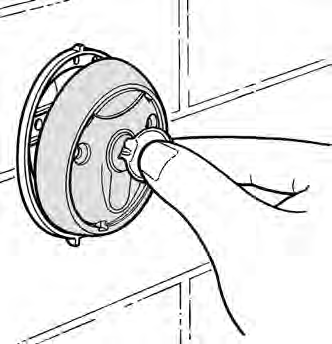

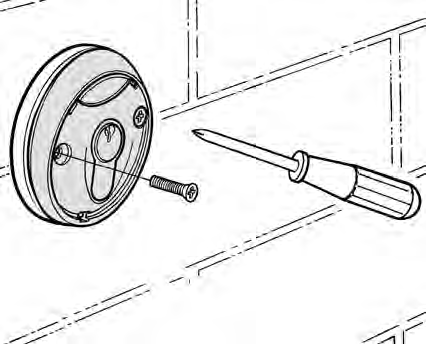

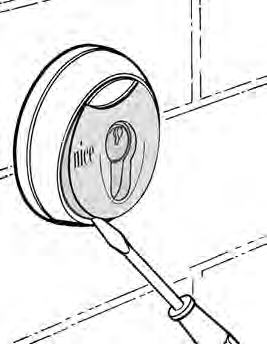

| 1. Pattintsa le a meghajtás kulcsos kapcsolójának fedelét | 2. Csavarja ki a meghajtás kulcsos kapcsolójának csavarjait | 3. Fordítsa el a meghajtás kulcsos kapcsolójának kulcsát, majd húzza ki az előlapot |
 |
 |
 |

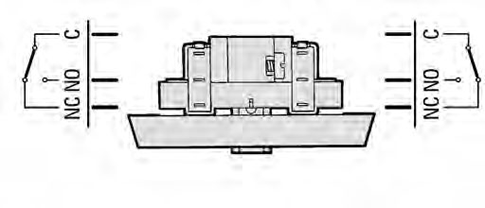

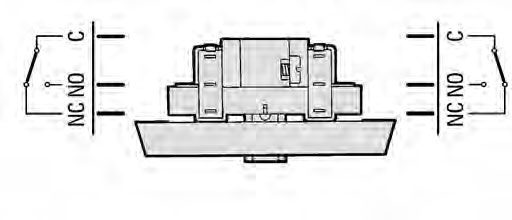

NICE MOSI kulcsos kapcsoló bekötése
Példakapcsolási rajz a NICE MoonKey MOSI kulcsos kapcsoló NICE Robus (RB400, RB600, RB1000) és Run (RUN1800P) meghajtással való bekötéséhez
A kulcs elfordításakor:
Balra: STOP
Jobbra: Léptető üzem
Példakapcsolási rajz a NICE MoonKey MOSI kulcsos kapcsoló NICE Road (RD400) meghajtással való bekötéséhez
A kulcs elfordításakor:
Balra: STOP
Jobbra: Léptető üzem
Alternatív kulcsos kapcsolók
| Szerelés/betét | Egyszerű betét | Cilinderbetét | Betét nélkül |
|---|---|---|---|
| Felületre szerelhető szerelés |
|
|
|
| Süllyesztett szerelés |
|
|
nem létezik |
Tartozékok a NICE MoonKey MOSI kulcsos kapcsolóhoz
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
A kulcsos kapcsoló LED-világítása. |
Szerelődoboz kulcsos kapcsolóhoz. A kulcsos kapcsoló tartozéka. |
