KEY RXM23 (900RXM23) – univerzális, kétcsatornás külső vevőegység ugrókóddal és fix kóddal
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
19 103,72 Ft áfával
| Tömeg |
|---|
| 0,15 kg |
A(z) KEY RXM23 (900RXM23) – univerzális, kétcsatornás külső vevőegység ugrókóddal és fix kóddal termék leírása
Kétcsatornás (azaz kétgombos) vevőegység, amely kompatibilis a KEY távirányítókkal ugrókódos (ROLLING) vagy fix kódos (FIX) távirányítókkal. Ezzel a vevőegységgel egy KEY márkájú távirányítóval egy másik márka automatizált berendezését is vezérelheti, például a kínálatunkban szereplő NICE márkájú motorokat . Elsősorban akkor lehet hasznos, ha már van KEY márkájú motorja és hozzá tartozó távirányítói, de egy másik márkájú motort szeretne felszerelni, és KEY távirányítókkal vezérelné. Másik lehetőségként vásárolhat például egy NICE külső vevőegységet: NICE SMX2R vagy NICE FLOX2R, ha elsősorban a NICE távirányítókat szeretné használni.
A vevőegység memóriájában akár 200 távirányító is tárolható.

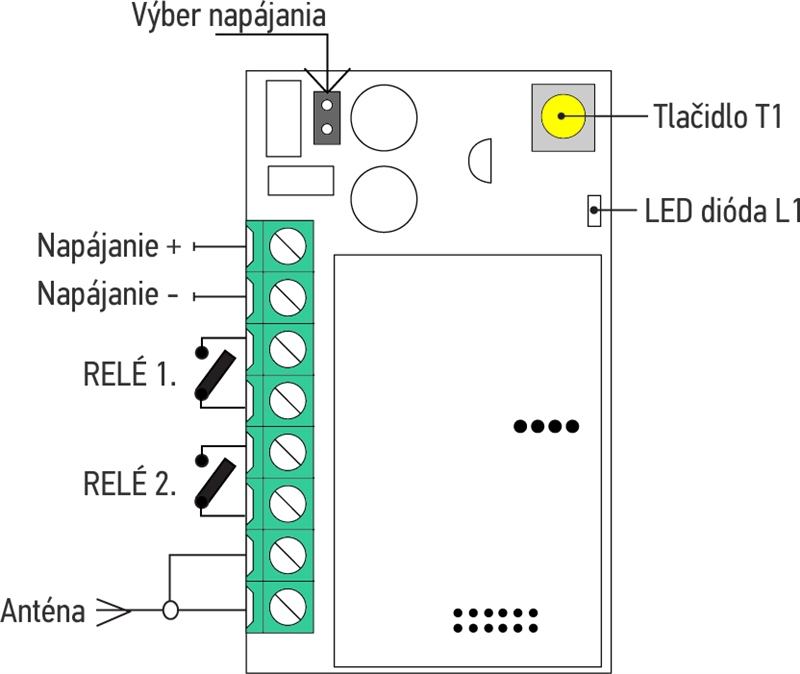

A KEY RXM23 (900RXM23) vevőegység rajza és elektromos bekötése
A KEY RXM23 vevőegység sorkapocsléccel rendelkezik a tápellátáshoz, két potenciálmentes relé kimenetéhez, valamint az antenna bemenetéhez. Ezenkívül T1 gombot, L1 LED-et és a tápellátás módjának kiválasztására szolgáló áthidalót is tartalmaz.

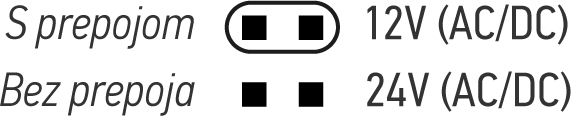

A készülék sorkapocsléccel együtt kerül forgalomba; ehhez csatlakoztatható az áramforrás (12 V-os vagy 24 V-os egyen- vagy váltakozó áram). A tápellátás módját az áthidalóval, az alábbi ábra szerint kell kiválasztani:
Távirányítók párosítása a KEY RXM23 vevőegységgel
Az elsőként betanított távirányító határozza meg a kódolás típusát, amelyet a vevőegység felismer. A vevőegység tehát NEM használható univerzálisan fix ÉS ugrókódos távirányítókkal, hanem fix VAGY ugrókódos távirányítókhoz használható. A vevőegység tápellátásának csatlakoztatása után a vevőegység a következőképpen villan fel:
| 1 hosszú villanás | A memória üres, azaz fix vagy ugrókódos távirányítót is betaníthat. Ez a távirányító határozza meg, hogy a vevőegység a továbbiakban milyen kódolást ismer fel (a teljes memória törléséig). |
|---|---|
| 2 gyors villanás | A vevőegységbe csak olyan távirányítókat taníthat be, amelyek fix kódosak. |
| 3 gyors villanás | A vevőegységbe csak olyan távirányítókat taníthat be, amelyek ugrókódosak. Például: KEY Sub SUB-44R. |
Távirányító betanítása a vevőegység memóriájába a vevőegység gombjával
Figyelem: a távirányító betanítási módba lépése után bármely hatótávolságon belüli távirányító (adó) betanítható. Az idegen távirányító véletlen betanításának elkerülése érdekében ideiglenesen válassza le az antennát, hogy csökkentse a vevőegység hatótávolságát.
A betanítás menete a következő:
- Nyomja meg a T1 gombot a vevőegységen egyszer az 1. RELÉ, illetve kétszer a 2. RELÉ betanításához.
- A vevőegységen lévő L1 LED egyszer (az 1. RELÉ esetén), illetve kétszer (a 2. RELÉ esetén) felvillan.
- Hét másodpercen belül nyomja meg a távirányító gombját, és tartsa lenyomva legalább két másodpercig.
- Sikeres betanítás esetén az L1 LED hosszan felvillan.
- Ha további távirányítót szeretne betanítani, folytassa a 3. lépéssel; ellenkező esetben várjon hét másodpercet, amíg lejár az időkorlát.
Távirányító betanítása a vevőegység memóriájába egy már párosított távirányítóval
ÚJ távirányító a vevőegység kezelése nélkül is betanítható a vevőegység memóriájába, amennyiben az antenna hatótávolságán belül van. Ehhez azonban szüksége lesz egy olyan távirányítóra, amelyet már betanítottak a vevőegység memóriájába (azaz egy RÉGI távirányítóra). Az eljárás a következő; minden gombnál külön meg kell ismételni:
- Nyomja meg a gombot az ÚJ távirányítón, és tartsa lenyomva legalább 5 másodpercig.
- Nyomja meg a gombot a RÉGI távirányítón, és tartsa lenyomva legalább 3 másodpercig (ha az 1. lépés sikeres volt, a vevőegységnek nem szabad kapumozgásra reagálnia; ellenkező esetben kezdje újra, és az 1. lépésben tartsa lenyomva hosszabb ideig a gombot).
- Nyomja meg a gombot az ÚJ távirányítón, és tartsa lenyomva legalább 3 másodpercig.
- Nyomja meg a gombot a RÉGI távirányítón, és tartsa lenyomva legalább 3 másodpercig.
- Várjon 7 másodpercet, majd próbálja ki az ÚJ távirányítót (illetve az adott gombot).
Távirányító törlése a vevőegység memóriájából
A távirányító memóriából való törlése a következőképpen történik:
- Nyomja meg a gombot a vevőegységen és tartsa lenyomva legalább 3 másodpercig, illetve amíg az L1 LED világítani nem kezd. Ezután engedje el.
- A LED felgyulladásától számított hét másodpercen belül nyomja meg és tartsa lenyomva annak a távirányítónak a gombját, amelyet törölni szeretne; tartsa lenyomva, amíg az L1 LED ki nem alszik. Ezután engedje el.
- Körülbelül egy másodperc múlva a vevőegységen lévő LED fél másodperces időközönként villogni kezd.
- Nyomja meg a T1 gombot a vevőegységen.
- Sikeres törlés esetén az L1 LED hosszan felvillan.
- Várjon 7 másodpercet.
A vevőegység teljes memóriájának törlése
A TELJES memória törlése a következőképpen történik:
- Nyomja meg a T1 gombot a vevőegységen, és tartsa lenyomva, amíg az L1 LED fel nem gyullad (körülbelül 3 másodperc), majd tartsa továbbra is lenyomva, amíg az L1 LED ki nem alszik (körülbelül további 3 másodperc), aztán engedje el a gombot.
- Körülbelül egy másodperc múlva a LED magától, másodpercenként felvillanva villogni kezd.
- A harmadik felvillanáskor pontosan nyomja meg a T1 gombot a vevőegységen.
- Sikeres törlés esetén az L1 LED hosszan felvillan.
A KEY RXM23 vevőegység műszaki adatai
| Kódolás | - FIX - ROLLING |
|---|---|
| Kompatibilis távirányítók | - SUB - ORION |
| Tápellátás | - 12V AC/DC - 24V AC/DC |
| Áramfelvétel (minimális) | 18 mA |
| Áramfelvétel (maximális) | 44 mA |
| Teljesítményfelvétel | 1W |
| Frekvencia | 433,92 MHz |
| Antenna | 50Ω |
| Érzékenység | -108 dB |
| Relék száma | 2 relé |
| Alaphelyzetben nyitott relé érintkezője | max. 1A és 24Vdc |
| Üzemi hőmérséklet | -20 és +55 °C között |
| Védettségi osztály | IP30 |
| Méretek | 82×25×42 mm (sz×mé×ma) |
| Tömeg | 55 g |
