A(z) NICE SMX2R – univerzális, kétcsatornás, ugrókódos külső rádióvevő termék leírása
Elérhető helyettesítő termék!
A NICE SMX2R külső vevő kifutó termék. Lesz helyettesítve ezzel a modellel: NICE OX2.
Kétcsatornás (mit jelent?) a NICE ugrókódos távirányítóihoz kompatibilis vevőegység, a kód típusa: FloR (Az 52 bites kód 4,5 billió kombinációt tesz lehetővé, ezért gyakorlatilag lehetetlen visszaélni vele.) Emellett felismeri az O-View távirányítókat, Era One-t és Era Inti-t valamint a Smilót. Ezzel a vevőegységgel vezérelhet egy másik márkájú automatizált berendezést a NICE márkájú távirányítóval.
A vevőegység memóriájában akár 256 távirányító is tárolható.
A NICE SMX2R vevőegység tápellátásának kiválasztása
A készülék előkészített kábelezéssel érkezik, amelyet csak csatlakoztatnia kell a tápegységhez (12 V vagy 24 V egyen- vagy váltakozó áram). A tápellátás módja az alábbi táblázat szerint, áthidalóval állítható be:
 |
Áthidaló | Tápellátás módja | Feszültségtartomány |
|---|---|---|---|
| nincs behelyezve | 24 V AC/DC | 18–28 V | |
| behelyezve | 12 V AC/DC | 10–18 V |
Elektromos bekötés
A vevőegység kábelezése tartalmazza a tápellátás, a két relékimenet és az antenna bemenetének vezetékeit:
| Vezeték színe | Bemenet/kimenet | Leírás |
|---|---|---|
| Piros/fekete | Tápellátás | A piros a pozitív, a fekete a negatív vezeték. Váltakozó áram esetén mindegy, melyik vezetéket hova csatlakoztatja. |
| Fehér/fehér | 1. relékimenet. azaz az 1. gomb vezérlése. |
Alaphelyzetben nyitott (NO) érintkezőkhöz. Ha alaphelyzetben zárt (NC) érintkezőket szeretne használni, járjon el az alábbiak szerint. |
| Lila/lila | 2. relékimenet. azaz a 2. gomb vezérlése. |
Alaphelyzetben nyitott (NO) érintkezőkhöz. Ha alaphelyzetben zárt (NC) érintkezőket szeretne használni, járjon el az alábbiak szerint. |
| Sárga | Antenna | Az antenna opcionális, a vevőegységet a mellékelt rövid vezetékkel is használhatja; a hatótávolság körülbelül 40–50 m. |
NICE SMX2R vevőegység – fotógaléria

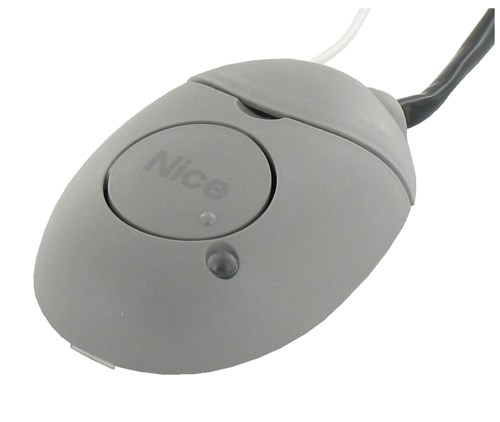

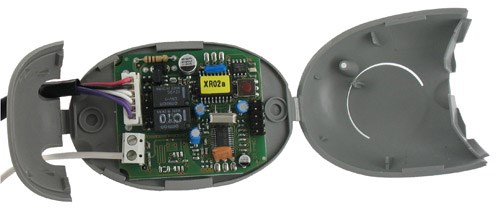

| Kívülről | Belülről |
|---|---|
 |
 |

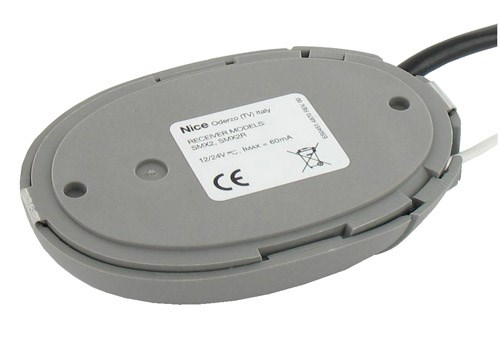

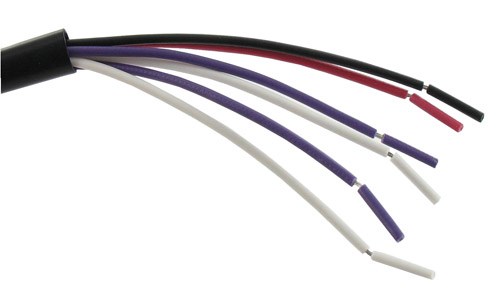

| Alulról | A kábelezés részlete |
 |
 |
Használat alaphelyzetben zárt (NC) érintkezőkhöz
A vevőegység alapértelmezés szerint alaphelyzetben nyitott (NO) érintkezőkkel használható; ez azt jelenti, hogy a távirányító jelének fogadásakor körülbelül 300 ms-ra zárja az áramkört, így működésbe hozza a vezérelt berendezést. Ha ennek az ellenkezőjére van szüksége, vagyis azt szeretné, hogy a jel elküldésekor a zárt áramkör körülbelül 300 ms-ra megszakadjon, járjon el az alábbiak szerint:
| 1. Nyissa fel a vevőegység felső fedelét | 2. Nyissa fel a vevőegység alsó fedelét |
|---|---|
 |
 |
| 3. Vegye ki az áramköri lapot, és fordítsa meg | |
 |
|
|
Mindkét relénél ugyanúgy kell eljárni:
A művelet visszafordítható, és szükség szerint csak az egyik relénél is elvégezhető. |
|
Távirányítók párosítása a NICE SMX2R vevőegységgel
 |

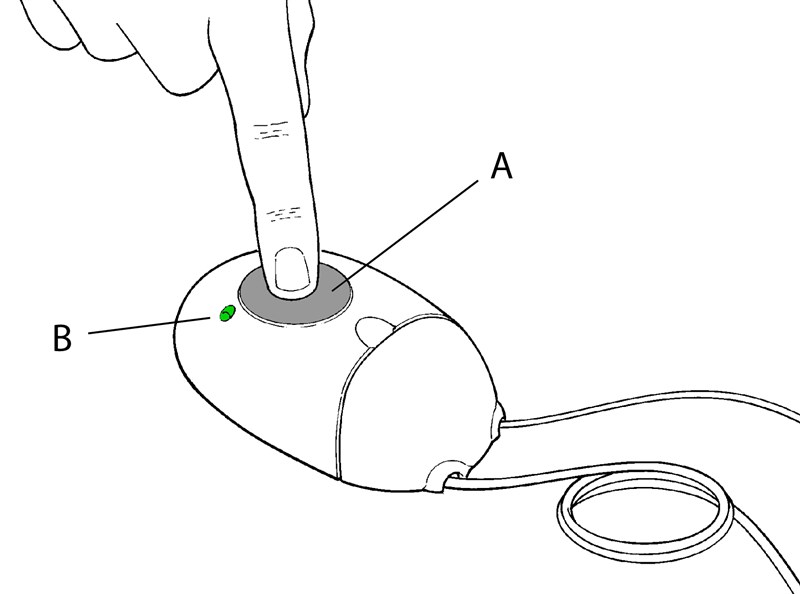

Ha csak gyorsan szeretne párosítani egy távirányítót a vevőegységgel, és nincs szüksége további funkciókra, nyomja meg és tartsa lenyomva a vevőegység A gombját, amíg fel nem gyullad a B. jelzőfény. Ezután 10 másodperce van arra, hogy a távirányító bármelyik gombját lenyomva tartsa, amíg a jelzőfény háromszor fel nem villan. |
Ha speciális funkciókra van szüksége – például több berendezéshez használná a távirányítót, vagy egy adott gombhoz külön parancsot rendelne –, olvassa el a NICE meghajtások és távirányítók párosításáról szóló részletes cikket.
A vevőegység csatornájának hozzárendelése a távirányító gombjához

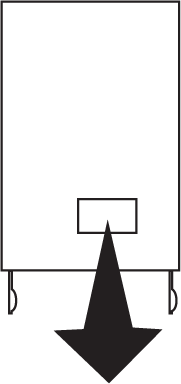

A NICE FloR FLO2R-S távirányítókon közvetlenül a távirányítón állíthatja be, hogy az adott gomb melyik csatornán adjon jelet. Alapértelmezés szerint az első gomb az első csatornára, a második gomb pedig a második csatornára van beállítva. Az egyes gomboknál külön-külön az alábbiak szerint járjon el:
 |
|
 |
 |
| Szakítsa meg a jelölt átkötést, majd egy csepp ónnal kösse össze a 2., 3. vagy 4. csatornával. | Szakítsa meg a jelölt átkötést, majd egy csepp ónnal kösse össze az 1., 3. vagy 4. csatornával. |
A NICE SMX2R vevő műszaki adatai
| Kódolás |
|
|---|---|
| Tápfeszültség |
|
| Áramfelvétel (minimális) | 10 mA 24 V mellett |
| Áramfelvétel (maximális) | 60 mA 24 V mellett |
| Frekvencia | 433,92 MHz |
| Érzékenység | 0,5 µV |
| Relék száma | 2 relé |
| Felismerési sebesség | 200 ms |
| Meghúzási idő | 300 ms |
| Alaphelyzetben nyitott relé érintkezője | max. 0,2 A és 50 V |
| Üzemi hőmérséklet | −10 és +55 °C között |
| Védettségi osztály | IP 30D |
| Méretek | 86×22×57 mm (sz×mé×ma) |
| Tömeg | 55 g |
