FLOX2R kétcsatornás külső rádióvevő helyettesítője 433,92 MHz-es kétcsatornás külső rádióvevővel – NICE OX2.

Kétcsatornás vevőegység (mit jelent?) lebegőkódos NICE távirányítókkal kompatibilis vevőegység, típusa FloR (az 52 bites kód 4,5 billió kombinációt tesz lehetővé, ezért gyakorlatilag lehetetlen visszaélni vele). Az alábbi kódolásokat is felismeri: O-View távirányítóinak Era One és Era Inti. Ezzel a vevőegységgel vezérelheti egy másik márkájú automatizált berendezést a NICE márkájú távirányítóval. A készülék BM250 memóriamodult tartalmaz, amely 63 kód tárolására alkalmas.

0. Az oldal tartalma

1. A termék leírása és elektromos bekötése
2. A távirányító csatornájának kiválasztása a reléhez
3. Használat alaphelyzetben zárt (NC) érintkezőkhöz
4. A vevőegység csatornájának társítása a távirányító gombjával
5. Programozás

5.1. TÁVIRÁNYÍTÓ GYORS BETANÍTÁSA
5.2. TÁVIRÁNYÍTÓ STANDARD BETANÍTÁSA
5.3. TÁVIRÁNYÍTÓ BETANÍTÁSA TÁVOLRÓL (A VEVŐ HATÓTÁVOLSÁGÁN BELÜL)
5.4. A MEMÓRIA TELJES TÖRLÉSE
5.5. EGY ADOTT TÁVIRÁNYÍTÓ TÖRLÉSE A VEVŐ MEMÓRIÁJÁBÓL

6. Speciális funkciók

6.1 LÉPÉSRŐL LÉPÉSRE
6.2 IDŐZÍTŐ
6.3 RIASZTÁS

7. Memóriazár

7.1 A MEMÓRIAZÁR AKTIVÁLÁSA HARDVERREL
7.2 A MEMÓRIAZÁR AKTIVÁLÁSA SZOFTVERREL
7.3 A MEMÓRIAZÁR FELOLDÁSA
7.4 A MEMÓRIA LEZÁRÁSA JELSZÓVAL

8. A NICE FloxR FLOX2R vevőegység műszaki jellemzői

1. A termék leírása és elektromos bekötése

A külső vevőegység csavarokkal falra vagy mennyezetre rögzíthető, illetve a burkolata alászerelhető, amelyet vezérelni fog.

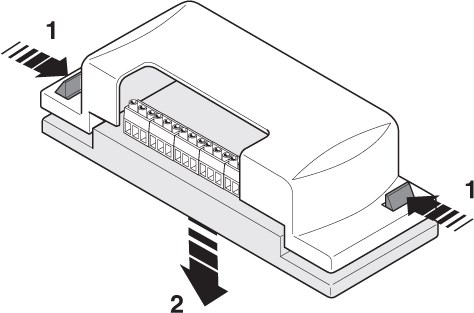

1. Nyissa ki a vevőegység házát. 2. Végezze el az elektromos bekötéseket az alábbi rajz szerint:
A NICE FloX2R házának kinyitása A NICE FloX2R elektromos bekötése

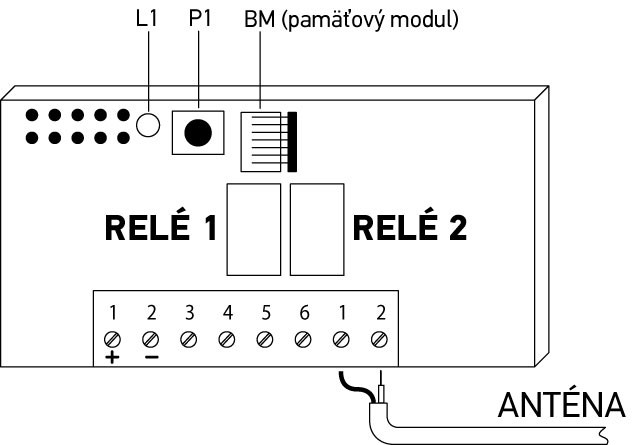

Alkatrész Leírás
L1 Jelző-LED
P1 Programozógomb
BM Kivehető BM memóriamodul



Bemenetek Leírás
1–2 TÁPELLÁTÁS: 12/24 V egyen- vagy váltakozó áram
3–4 RELÉ 1: RELÉ: az 1. relé alaphelyzetben nyitott (NO) érintkezője
5–6 RELÉ 2: RELÉ: a 2. relé alaphelyzetben nyitott (NO) érintkezője
1–2 ANTENNA: bemenet az antennához, lehetőleg RG58 koaxiális kábelt használjon, a lehető legrövidebb hosszban (legfeljebb 10 m). Ebben az esetben az 1. bemenetre csatlakoztassa az árnyékolást, a 2. bemenetre pedig a koaxiális kábel belső erét.



2. A távirányító csatornájának kiválasztása a reléhez

A külső vevőegység mind a négy gombot felismeri (csatornát) távirányító), de csak két gomb (csatorna) használható.

Megjegyzés: A FloR kódolású NICE távirányítók négyféle, az egyes gombokhoz rendelt parancsot támogatnak – a csatornák:

Gomb Parancs A távirányító ismételt megnyomásakor végrehajtott műveletsor
1. gomb Léptetés Nyitás > Megállítás > Zárás > Nyitás
2. gomb Részleges nyitás Részleges nyitás > Megállítás > Zárás > Megállítás > Részleges nyitás
3. gomb Csak nyitás Nyitás > Megállítás > Nyitás
4. gomb Csak zárás Zárás > Leállítás > Zárás



Az egyes csatornák hozzárendelése relékhez az alábbi táblázat szerinti átkötéssel történik:

Csatorna 1. relé 2. relé
1. csatorna 1. RELÉ csatornaválasztása – 1. csatorna 2. RELÉ csatornaválasztása – 1. csatorna
2. csatorna 1. RELÉ csatornaválasztása – 2. csatorna 2. RELÉ csatornaválasztása – 2. csatorna
3. csatorna 1. RELÉ csatornaválasztása – 3. csatorna 2. RELÉ csatornaválasztása – 3. csatorna
4. csatorna 1. RELÉ csatornaválasztása – 4. csatorna 2. RELÉ csatornaválasztása – 4. csatorna



3. Alkalmazás alaphelyzetben zárt érintkezőkhöz (NC)

Ha külső vevővel olyan készüléket szeretne vezérelni, amelynek bemenetéhez alaphelyzetben zárt (NC) érintkezők szükségesek, és azok bontásakor hajtja végre a parancsot, járjon el a következőképpen:

  1. Válassza le a külső vevőt a tápellátásról.
  2. Óvatosan vegye ki a nyomtatott áramköri lapot a házból, majd fordítsa meg.
  3. Az ábra szerint

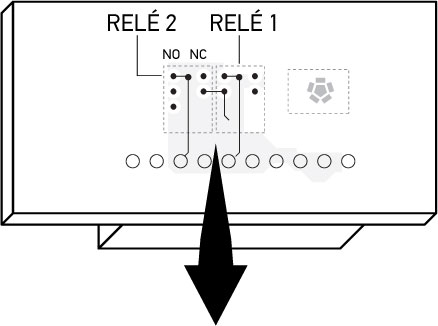

    A relé NO érintkezőjének NC-re cserélése
    A 2. relé NO érintkezőjének NC-re cserélése Az 1. relé NO érintkezőjének NC-re cserélése
    szakítsa meg az X-szel jelölt átkötést, majd egy kis csepp ónnal kösse össze az Y jelű átkötést..
  4. Ezt az eljárást nem kell mindkét relénél alkalmazni, így az egyik relé alaphelyzetben zárt (NC) érintkezőket, a másik pedig alaphelyzetben nyitott (NO) érintkezőket kezelhet.

4. A vevő csatornájának és a távirányító gombjának felcserélése

A NICE FloR FLO2R-S távirányítókon közvetlenül a távirányítón állíthatja be, hogy az adott gomb melyik csatornát sugározza. Alapértelmezés szerint az első gomb az első, a második gomb pedig a második csatornára van beállítva. Az eljárás gombonként külön-külön a következő:

A távirányító csatornáinak módosítása
A távirányító csatornájának módosítása – 1. gomb  A távirányító csatornájának módosítása – 2. gomb
Szakítsa meg a jelölt átkötést, majd egy csepp ónnal kösse össze a 2., 3. vagy 4. csatornával.  Szakítsa meg a jelölt átkötést, majd egy csepp ónnal kösse össze az 1., 3. vagy 4. csatornával.



5. Programozás

A programozás a következőkkel történik: P1 gomb és L1 LED-del a vevőn. A LED a következő jelzéseket adja:

Lassú, fél másodperces villogás
Villanások száma A villanások jelentése
1 A távirányítóról vett kód nincs engedélyezve, vagyis a távirányító/gomb még nincs párosítva.
2 A vett kód felismerése sikertelen volt. Ha a második villanás hosszabb az elsőnél, akkor a memóriavédelem aktív. Ha a villanások egyformák, a memóriavédelem nem aktív.
3 A vett kód felismerése sikeres volt.
4 A sugárzott kód már szerepel az engedélyezettek között.
5 A kódlista üres (nincs engedélyezett kód).
6 A kódlista megtelt (nincs hely további kód tárolására).
7 A törölni kívánt kód nem szerepel az engedélyezettek között.
8 A kódfelismerés során egy másik kódot is érzékelt a készülék (kódütközés).
9 A megadott jelszó
Gyors, negyedmásodperces villogás INICIALIZÁLÁS KÖZBEN
Villanások száma A villanások jelentése
1 A készülékben BM60 memóriamodul van (16 kód tárolására alkalmas)
2 A készülékben BM250 memóriamodul van (63 kód tárolására alkalmas)
3 A készülékben BM1000 memóriamodul van (250 kód tárolására alkalmas)
4 A memóriában vannak nem FloR kódolású kódok
5 Hiba történt a memória beolvasása során
Gyors, negyedmásodperces villogás MŰKÖDÉS KÖZBEN
Villanások száma A villanások jelentése
1 A vett kód másolat; csak az eredeti kódok érvényesek.
3 A kód nem szerepel a kódtáblázatban, de újraszinkronizálódott.
4 A kód nem szerepel a kódtáblázatban, az újraszinkronizálás pedig zárolva van.
5 A kód nem szerepel a kódtáblázatban, az újraszinkronizálás pedig nem lehetséges.



5.1. A távirányító gyors betanítása

Ez ugyan a leggyorsabb módszer, de nem különösebben biztonságos, mert a betanítás során a vevő hatótávolságon belül másik kódot is érzékelhet, és tévedésből azt mentheti el. Ha nem biztos benne, hogy ez biztonságos, használja a hagyományos módszert.

  1. Nyomja meg és tartsa lenyomva a P1 gombot a vevőn; ekkor kigyullad az L1 LED miközben továbbra is nyomva tartja a P1 gombot
  2. Továbbra is tartsa lenyomva a P1 gombot és közben nyomja meg, majd tartsa lenyomva a távirányító gombját (a kód adása folyamatban van)
  3. Amikor kialszik az L1 LED engedje fel a távirányító gombját (közben továbbra is tartsa lenyomva a P1 gombot)
  4. Amikor ismét kigyullad az L1 LED elmentheti a következő távirányítót, lásd a 2. pontot.
  5. Ha végzett, engedje fel a P1 gombot a vevőn.

5.2. A távirányító hagyományos betanítása

  1. Nyomja meg és tartsa lenyomva a P1 gombot a vevőn, amíg kigyullad az L1 LED, majd engedje fel a P1 gombot
  2. Az L1 LED 5 másodpercig világít; ezalatt nyomja meg és tartsa lenyomva a távirányító gombját (a kód adása folyamatban van), amíg ki nem alszik az L1 LED
  3. Miután kialudt, engedje fel a távirányító gombját és várjon 1 másodpercet
  4. Nyomja meg és tartsa lenyomva a távirányító gombját, amíg az L1 LED ki nem alszik, majd engedje fel a távirányító gombját
  5. Ha a betanítás sikeres volt, az L1 LED háromszor felvillan.

Ha nem szeretne további távirányítókat menteni a memóriába, a memóriát zárolhatja.

5.3. Távirányító betanítása távolról (a vevő hatótávolságán belül)

Ha már van egy RÉGI távirányítója, amely párosítva van a vevővel (azaz a vevő memóriája tárolja a távirányító által küldött kódot), az ÚJ távirányítót a vevő hatótávolságán belül (10-20m) távolról is betaníthatja. A RÉGI távirányítónak már be kell lennie tanítva, és teljesen működőképesnek kell lennie.

  1. Az ÚJ távirányítón nyomja meg és tartsa lenyomva a kívánt gombot legalább 5 másodpercig, majd engedje fel.
  2. A RÉGI távirányítón nyomja meg a kívánt gombot 3 egymás után (kb. egy másodperces időközönként).
  3. Az ÚJ távirányítón nyomja meg egyszer a kívánt gombot.
  4. Ha a párosítás nem sikerült, próbálja lassabban megnyomni a gombokat. lassabban. Esetleg az 1. lépésnél tartsa lenyomva 6 másodpercig.

5.4. A memória teljes törlése

A teljes törléssel a memória szoftveres zárolása is törlődik, a időzítő pedig 3 másodpercre van beállítva.

  1. Nyomja meg és tartsa lenyomva a P1 gombot a vevőn; az L1 LED kigyullad, majd 3 másodperc múlva kialszik (közben továbbra is tartsa lenyomva a P1 gombot)
  2. Amikor az L1 LED villogni kezd (közben továbbra is tartsa lenyomva a P1 gombot), a harmadik villanás ALATT engedje fel a P1 gombot és várjon körülbelül 3 másodpercet
  3. Amint a L1 LED újra felgyullad, nyomja meg a P1 gombot és tartsa lenyomva, amíg az L1 LED ki nem alszik

A memóriamodul típusától, a folyamat néhány másodpercig tarthat; ezalatt a LED gyorsan villog, majd ötször lassan felvillan, jelezve a sikeres törlést. Ha ez nem történik meg, ismételje meg a folyamatot.

5.5. Egy adott távirányító törlése a vevő memóriájából

  1. Nyomja meg és tartsa lenyomva a P1 gombot a vevőn körülbelül 3 másodpercig, amíg ki nem alszik az L1 LED;, a P1 gombot engedje el
  2. Nyomja meg és tartsa lenyomva a törölni kívánt távirányító gombját törölniamíg ki nem alszik az L1 LED;, a távirányító gombját engedje el
  3. Várjon 1 másodpercet
  4. Nyomja meg ismét a távirányító gombját és engedje el
  5. Az L1 LED egyszer felvillan, jelezve, hogy a távirányító törlése sikeres volt. Ha ez nem történik meg, ismételje meg a folyamatot.

6. Speciális funkciók

Alapértelmezés szerint a relé funkciója impulzusüzemű – a távirányítóról érkező jel és annak kódja felismerésre kerül, majd sikeres felismerés után a relé bekapcsol (kikapcsol) körülbelül 300 ms-ig.

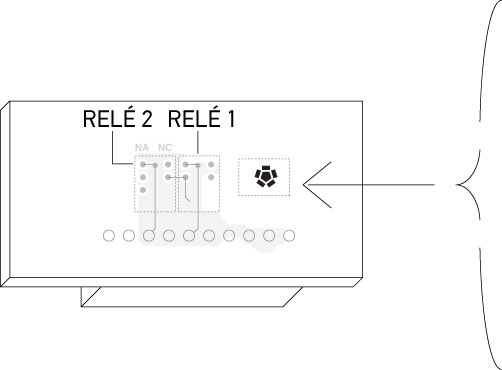

A speciális funkciók a kapcsolási rajz szerinti forrasztott átkötésekkel aktiválhatók:

A NICE FLOX2R speciális funkciói   Speciális funkciók: átkötés nélkül Nincs átkötés minden csatorna Impulzusüzemű
Speciális funkciók: 1. átkötés 1. átkötés 1. csatorna Léptető
2., 3. és 4. csatorna Impulzusüzemű
Speciális funkciók: 2. átkötés 2. átkötés 1. és 2. csatorna Léptető
3. és 4. csatorna Impulzusüzemű
Speciális funkciók: 3. átkötés 3. átkötés 1. csatorna Időzítő
2., 3. és 4. csatorna Impulzusüzemű
Speciális funkciók: 4. átkötés 4. átkötés 1+2. csatorna Riasztás
3. és 4. csatorna Impulzusüzemű
Speciális funkciók: 5. átkötés 5. átkötés minden csatorna Léptető



6.1 Léptető

A relé a távirányítón lévő gomb megnyomásakor aktiválódik, távirányítón és a gomb elengedése után is bekapcsolva marad. A relé kikapcsolásához ismét meg kell nyomnia a gombot.

6.2 Időzítő

A relé a távirányító gombjának megnyomásakor aktiválódik, és a beprogramozott ideig bekapcsolva marad:

  1. Tartsa lenyomva a távirányító 1-es gombját (vagy elegendő az 1. csatorna)
  2. A távirányító gombjának három másodperces nyomva tartása közben nyomja meg a vevő P1 gombját is, majd engedje el a távirányító gombját.
  3. Tartsa lenyomva a P1 gombot a kívánt ideig (legfeljebb 150 percig), majd engedje el a P1 gombot.
  4. A beállított idő elmentésre kerül, és újraprogramozásig megmarad.

Megjegyzés: Az időzítő programozása közben a vevő nem reagál más parancsokra. Ha nem szeretné, hogy az időzítő programozása közben a relék bekapcsoljanak, távolítsa el a csatorna-átkötéseket.

6.3 Riasztás

Előkészületben.

7. A memória zárolása

Ha nem szeretné, hogy a memóriát tovább módosítsák, a memóriamodul zárolható.

7.1 A memória zárolásának aktiválása hardveres úton

Ez a módszer nagyon egyszerű, de nem túl biztonságos, mert egy illetéktelen személy könnyen feloldhatja a zárolást.

  1. Ha biztos benne, hogy minden kívánt távirányítót elmentett, válassza le a vevőt a tápellátásról.
  2. Szakítsa meg az X átkötést a memóriamodulon:
    A FLOX2R vevő BM moduljának zárolása
  3. Ha a memória zárolása után is szeretne további kódokat hozzáadni (távirányítókat elmenteni), forrasszon egy csepp ónt az Y átkötés két pontja közé:
    A FLOX2R vevő BM moduljának feloldása

7.2 A memória zárolásának aktiválása szoftveresen

Ez a módszer biztonságosabb, mert a zárolás feloldásához a vevő memóriájában tárolt távirányítóra van szükség:

  1. Nyomja meg, majd azonnal engedje el a vevő P1 gombját.
  2. Várja meg, amíg az L1 LED kétszer felvillan (körülbelül 5 másodperc múlva), majd a második felvillanáskor nyomja meg és tartsa lenyomva a P1 gombot, és csak akkor engedje el, amikor az L1 LED kialszik.
  3. A LED ezután kétszer felvillan. Ha a második felvillanás tovább tart az elsőnél, a memória zárolása sikeresen aktiválódott. Ha a felvillanások egyforma hosszúak, a művelet nem sikerült, és meg kell ismételni.

7.3 A memória zárolásának feloldása

A memória zárolásának feloldásához olyan távirányítóra van szükség, amely már el van mentve a vevő memóriájában.

  1. Nyomja meg a vevő P1 gombját, majd azonnal engedje el.
  2. Ezután az L1 LED kb. 5 másodpercig világít. Ezalatt az öt másodperc alatt nyomja meg és tartsa lenyomva a távirányító gombját, amíg az L1 LED ki nem alszik, majd engedje el.
  3. Várjon 1 másodpercet.
  4. Nyomja meg és tartsa lenyomva a távirányító gombját. A LED négyszer felvillan, jelezve, hogy a távirányító a memóriában van, és így a memória feloldható.
  5. A negyedik felvillanás alatt nyomja meg a P1 gombot, és csak akkor engedje el, amikor az L1 kialszik.
  6. A LED ezután kétszer felvillan. Ha mindkét felvillanás ugyanolyan hosszú, a törlés sikeres volt; ha a második felvillanás hosszabb az elsőnél, ismételje meg a folyamatot.

7.4 A memória zárolása jelszóval

Ez a művelet csak a BUPC és OBox professzionális programozókkal végezhető el.

8. A NICE FloxR FLOX2R vevő műszaki jellemzői

Kódolás FloR
O-View (alapfunkciók)
Tápellátás 12-24V (határérték: 10-28V)
Áramfelvétel (minimális) 16 mA 24V esetén
Áramfelvétel (maximális) 80 mA 24V esetén
Frekvencia 433,92 MHz
Érzékenység 0,5 µV
Relék száma 2 relé
Alaphelyzetben nyitott relé érintkezője max. 0,5A és 50V SELV
Üzemi hőmérséklet -20 és +55 °C között
Védettségi osztály IP 30
Méretek 86×22×58 mm (sz×mé×ma)
Tömeg 55 g
