Gyors és csendes NICE Spykit 650 HS BD kapunyitó
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
148 015,45 Ft áfával
| Tömeg |
|---|
| 7,00 kg |
A(z) Gyors és csendes NICE Spykit 650 HS BD kapunyitó termék leírása

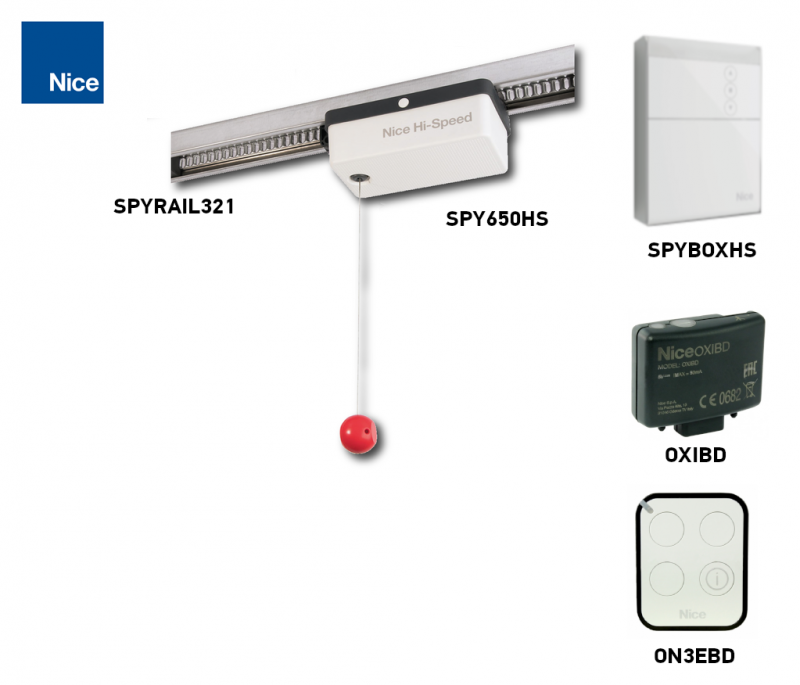

NICE SPYKIT 650 HS BD gyors készlet motorral SPY650HS, 24 V DC, különálló SPYBOX BHS, OXIBD vevőegységgel és egy ON3EBD. A teljes készlet tápellátása 230 V AC. A motor nem visszahajtható; kézi mozgatáshoz a zsinórral kell kioldani.
A készlet tartalmaz továbbá SPYRAIL sínt szerelési tartozékokkal. A sín vezeti és táplálja a mozgó motort. Az SPYRAIL pontos hosszát és típusát rendeléskor ellenőrizze.
Vezérlés és kompatibilis tartozékok
A fotocellák, a villogó jelzőlámpa és a biztonsági él nem tartoznak automatikusan a csomaghoz. Az akadályérzékelés nem helyettesíti a teljes kapu biztonsági felülvizsgálatát, illetve az erőmérést az átadáskor.
| Mi | Miért | Típus / bekötés |
|---|---|---|
| Vezérlés | Különálló, falra szerelhető egység; a motort és a biztonsági eszközöket vezérli. | SPYBOX BHS a készlet része. Kapcsok és polaritás. |
| Távirányítás | Kétirányú vezérlés, valamint visszajelzés a parancs fogadásáról / a kapu állapotáról. | OXIBD + 1 × ON3EBD a készlet részei; párosítás az OXIBD-vel. |
| Sín | A mozgó motor vezető- és tápsínje. | SPYRAIL szerelési tartozékokkal a készlet tartalmának részeként van feltüntetve. Szerelés és szigetelés. |
| Fotocellák | Az akadályok ellenőrzése a védett térben. | EPSB, EPMB, EPLB – BlueBUS; bekötés. |
| További fotocellák | A kapu kialakításának megfelelően állítható vagy speciális megoldás. | F210B, FT210B, EPMOW; az adott bekötési mód és az aktuális elérhetőség alapján válasszon. |
| Jelzés | Figyelmeztetés mozgás közben és opcionális világítás. | ELDC vagy WLT; a kimeneti feszültség és a funkció. |
| Billenőkapu | A húzókar sínjének hozzáigazítása. | SPA5 az arra alkalmas billenőkapukhoz; rugós kialakítás esetén ellenőrizze a szerelhetőséget SPA5 nélkül. |
| Szervizbeállítás | Részletes beállítás és diagnosztika BusT4-en keresztül. | Oview + IBT4N. |
| Tartalék tápellátás | Működés hálózati áramszünet esetén. | PS324 az egység verziójától függően; a megfelelő tartalék tápellátás elérhetőségét érdeklődje meg nálunk. Ne tévessze össze az SPIDER sorozat PS124 típusával. |
A készlet tartalma és további garázskapu-meghajtások
Hasonlítsa össze a meghajtás módját, sebességét, vezérlését és az adott kapu korlátait. A nagyobb erő és sebesség önmagában nem garantálja, hogy a meghajtás megfelelő lesz. A biztonsági tartozékokat és a tartalék tápellátást külön kell kiválasztani.
| Szíjas készlet | Szíjas, Wi-Fi-s készlet | Gyors SPY készlet |
|---|---|---|

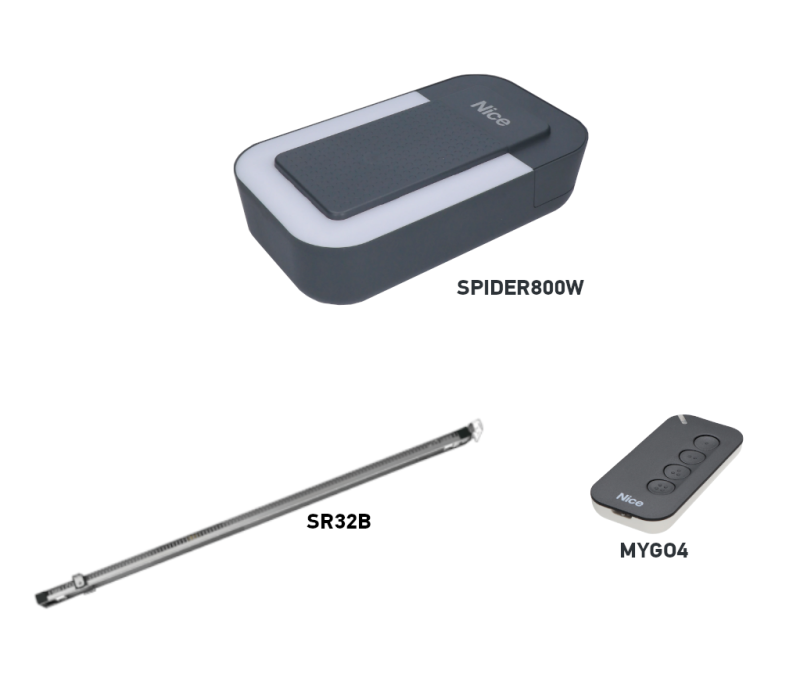

NICE SPIDER800 800 N; SR32B 3,2 m-es szíjas sín és MYGO4. Beépített Wi-Fi nélkül. | NICE SPIDER800W 800 N; SR32B 3,2 m és MYGO4. Beépített Wi-Fi az MCU2-ben. | NICE SPYKIT 650 HS BD 650 N; sebesség akár 0,24 m/s. SPYBOX BHS, OXIBD és ON3EBD; SPYRAIL sín. |
Milyen garázskapuhoz megfelelő a SPY650HS?
A készlet legfeljebb 10,5 m²-es szekcionált kapukhoz vagy legfeljebb 11,5 m²-es billenőkapukhoz. Az alábbi tájékoztató méretek szélesség × magasság; a kapu típusától és a sín hosszától függenek. Ellenőrizze a kapu kiegyensúlyozását, ellenállását és a szerelési helyet is. A felület önmagában nem elegendő.
| Kapu típusa | 3,2 m-es sín | 4 m-es sín |
|---|---|---|
| Szekcionált | 4,2 × 2,5 m | 3,2 × 3,3 m |
| Nem kiálló billenőkapu SPA5-tel | 4,0 × 2,3 m | 3,0 × 3,1 m |
| Kiálló billenőkapu SPA5-tel / rugós billenőkapu SPA5 nélkül | 4,0 × 2,8 m | 3,3 × 3,5 m |
A motor maximális ereje 650 N a névleges ereje pedig 200 N. A newton nem a kapu kilogrammban megadott tömege. Lakossági használat esetén a kapunak kézzel könnyen mozgathatónak kell lennie, legfeljebb 150 N ellenállással; a hibás rugókat vagy a szorulást ne kompenzálja nagyobb motorteljesítménnyel.
Mit jelent a körülbelül 8,5 másodperces nyitási idő?
A körülbelül 8,5 másodperces adat egy jellemző, 2 m magas kapuból indul ki, és nem számol a gyorsítással és a lassítással. Ez nem garantált idő bármilyen kapu teljes mozgására. A maximális sebesség 0,24 m/s; a tényleges idő a beállítástól, a kapu útjától és a terheléstől függ.
Üzemi terhelés
| Határérték | Érték |
|---|---|
| Ciklus óránként | Legfeljebb 30 |
| Ciklus naponta | Legfeljebb 300 |
| Szünet nélküli ciklusok | Legfeljebb 12 |
Egy ciklus a kapu teljes kinyitása és bezárása. Ezek megfelelő kapu esetén érvényes felső határértékek, nem pedig elvárások arra, hogy a meghajtás bármilyen ellenállás és hőmérséklet mellett ugyanennyi ciklust teljesítsen. A sín meghosszabbítása nem növeli a megengedett kapufelületet. Ha szeretné ellenőriztetni a választását, küldje el nekünk a kapu típusát, méreteit és várható használatát.

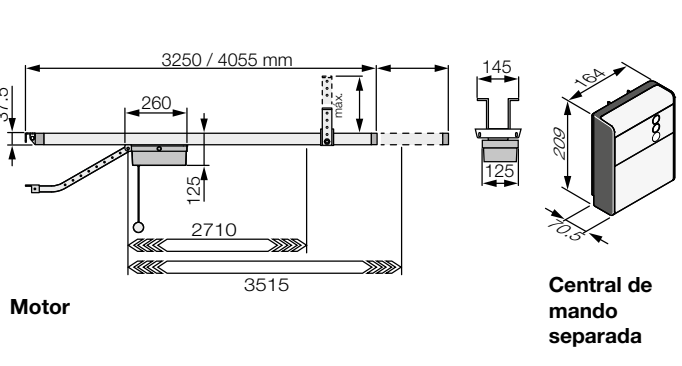

A SPYRAIL sín, a motor és a SPYBOX BHS felszerelése
A szerelés előtt válassza le a hálózati és a tartalék tápellátást. Ellenőrizze a rugókat, a kapu kiegyensúlyozását és kézi mozgatását. A SPY650HS kocsija közvetlenül a fogazott sínen mozog; nem használ szíjat vagy láncot. A motor 24 V DC tápfeszültséget kap a sínen és a szigetelt belső profilon keresztül.
A sínt elektromosan el kell szigetelni a kaputól és a környező vezető szerkezetektől. Használja a mellékelt szigetelőelemeket. Ha a sín hozzáér a fémkapuhoz, vagy megsérül a szigetelés, rövidzárlat keletkezhet; az SR32B-hez hasonló szerelési megoldás nem megfelelő.

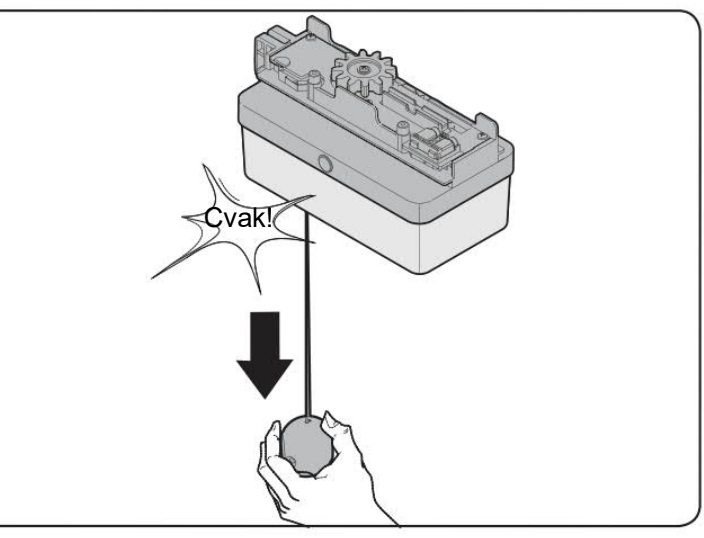

- A zsinórral oldja ki a motort, és ellenőrizze, hogy a fogaskerék szabadon mozog-e. Kétrészes sín esetén illessze össze a két profilt, rögzítse a csatlakozót, majd deformáció nélkül helyezze a szalagot a szigetelőprofilba.
- A motort a megfelelő irányban helyezze be. A két szállítási pánt kihúzásakor mindkét érintkezőelemet a szerelési ábrának megfelelően kell rögzíteni. Ne tolja be a motort, ha az érintkezők helytelenül állnak ki.
- Szerelje fel mindkét állítható végállásütközőt és a tápcsatlakozó végdarabot. Ennek elhelyezése feleljen meg a MOT bekötésének és a mozgás irányának.
- A sínt a kapu tengelyébe szerelje fel, igazítsa a mennyezethez, és a mellékelt szigeteléssel rögzítse stabilan. A mennyezeti konzolokat úgy vágja méretre, hogy egy síkban legyenek a sínnel, és ne akadályozzák a kocsit.
- A kart a kapu megfelelően megerősített részéhez csatlakoztassa. Állítsa be a zárási és nyitási ütközőt, majd rögzítse szorosan a csavarjait.
- A SPYBOX BHS-t a biztonságos vezérléshez és karbantartáshoz megfelelő helyen rögzítse a falra. A kioldózsinórnak 1,8 m-nél alacsonyabban kell elérhetőnek lennie. A kezelőszerveket a mozgó alkatrészektől távol, általában legalább 1,5 m-rel a padló fölött helyezze el.

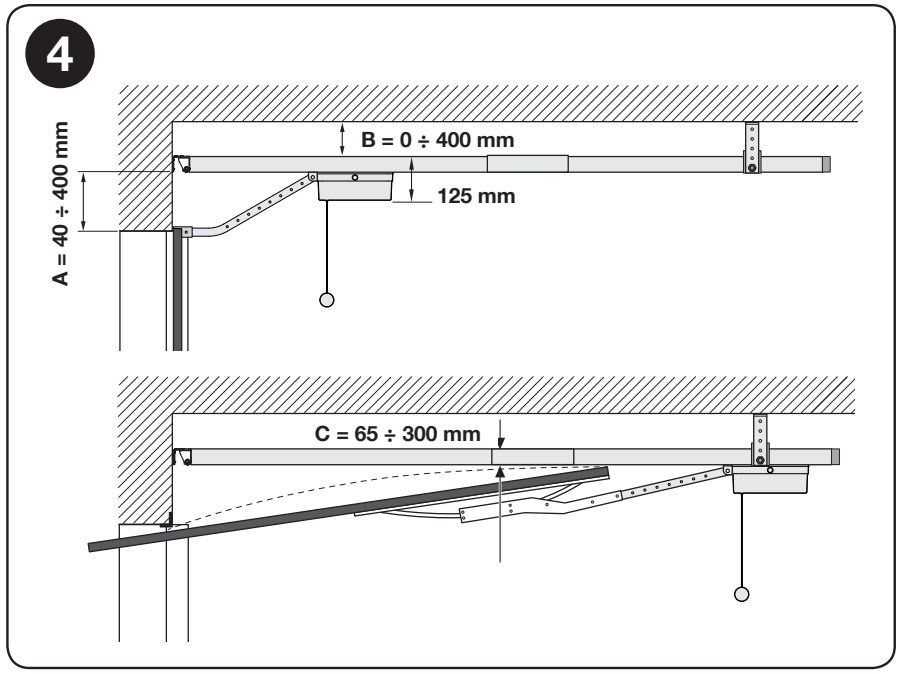

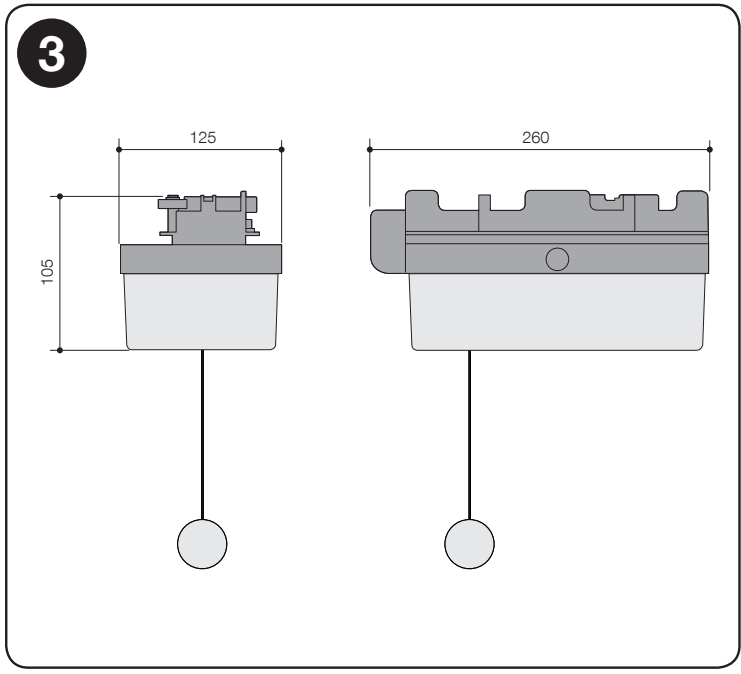

A jelölt tájolásban tartsa be az alábbi méreteket: A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. A C méret a sín és a mozgó kapu legmagasabb pontja közötti távolság.
Kábelezés
| Csatlakozás | Keresztmetszet / maximális hossz |
|---|---|
| MOT – sín tápellátása | 2 × 1 mm²; 5 m; mellékelt kábel. |
| BlueBUS | 2 × 0,75 mm²; 20 m; az eszközöket párhuzamosan kell bekötni. |
| INP1 / INP2 / STOP | 2 × 0,5 mm²; 20 m. |
| FLASH | 2 × 0,5 mm²; 20 m. |
| Antenna | RG58; 10 m; külön koaxiális kábel. |
| Hálózati tápellátás | 3 × 1 mm²; 230 V AC 50/60 Hz; védővezető és megfelelő leválasztás. |
A hálózati csatlakozást villanyszerelő végezze. A kisfeszültségű vezetékeket válassza el a hálózattól, és védje a húzóerő, a kapu mozgása és az összenyomódás ellen. A 230 V-os tápfeszültséget nem szabad a tartozékok bemeneteire kötni.

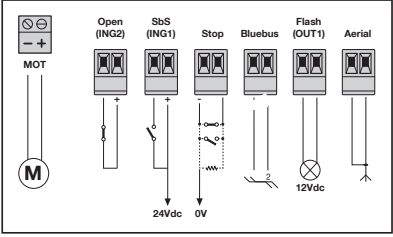

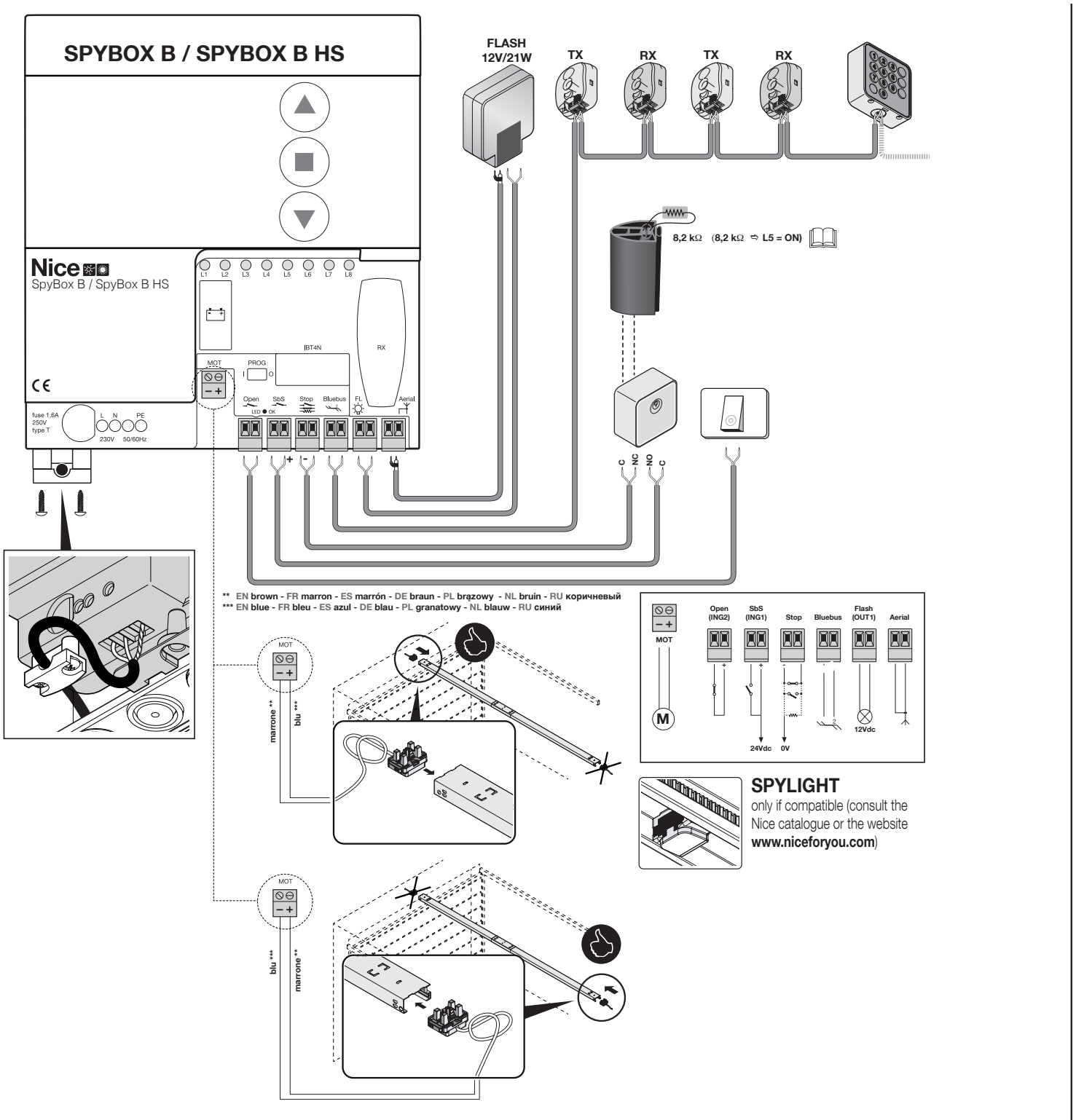

SPYBOX BHS: sorkapcsok és polaritás
Ezek a sorkapcsok a BlueBUS-os SPYBOX BHS-hez tartoznak. Az alap SPYBOX relés PHOTO-bemenettel eltérő bekötést használ. Munkavégzés előtt ellenőrizze a ténylegesen beszerelt egység jelölését.
| Sorkapcsok | Funkció / csatlakozás |
|---|---|
| MOT − / + | 24 V DC a pálya tápegységéhez. Tartsa be a jelölt − / + polaritást, és a képen látható módon tájolja a tápegységet. A forgásirányt csak áramtalanított állapotban változtassa meg. |
| BlueBUS | Kompatibilis készülékek kétvezetékes kommunikációja és tápellátása; polaritás nélkül +/−. |
| Open / INP2 | Alapesetben potenciálmentes NO-érintkező az Open és a hozzá tartozó közös + kapocs között. A funkciót az INP2 paraméter. |
| SbS / INP1 | Potenciálmentes NO-érintkező az SbS és a hozzá tartozó közös + kapocs között; léptető parancs. |
| STOP | Biztonsági bemenet a GND-hez képest; NO, NC vagy 8,2 kΩ, a típust a készülékek felismerésekor tanulja meg. Maga az érintkező nem polaritásérzékeny. |
| FLASH / OUT1 | Gyári villogólámpa-üzemmód: 12 V DC / 21 W; programozható: 24 V DC / 25 W. A tényleges terhelésnek megfelelő üzemmódot válassza. |
| AERIAL | Külön koaxiálisantenna-bemenet; a belső vezetőt és az árnyékolást a részletrajz szerint kösse be, tápellátásra nem használható. |
| L / N / PE | 230 V AC hálózati csatlakozás és védővezető; a motortól és a tartozékoktól elkülönítve. |

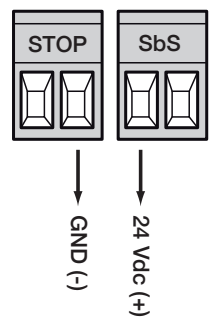

A külső vezérlés tápellátása: plusz és mínusz
A képen látható tájolásban a STOP-kapocspár jobb oldali kapcsa = GND, mínusz (−) és az SbS-kapocspár bal oldali kapcsa = tápellátás, plusz (+). A kapocs melletti „24 Vdc” jelölés nem helyettesíti a csatlakoztatott készülék megengedett tartományának ellenőrzését: a segédtáp 30 V DC, −20% / +5% tűréssel, azaz körülbelül 24–31,5 V DC, és legfeljebb összesen 100 mA. Csak a teljes tartományban használható készüléket csatlakoztasson.
A vezérlőmodul nyomógombja vagy reléje
A vezérlőparancsot potenciálmentes NO-érintkező hozza létre az INP1 (SbS) és a kapocspár közös + kapcsa között. Ha a modulnak tápellátásra van szüksége, külön csatlakoztassa az ellenőrzött plusz és mínusz kapcsokra. Ne vezesse a modul kimeneti feszültségét a vezérlőbemenetre.
STOP biztonsági él
A STOP betanult állapotának megváltozása azonnal megállítja a mozgást, majd rövid visszafordítást végez. A NO-érintkezők párhuzamosan, az NC-érintkezők sorosan köthetők be. A felügyelt ellenállásos biztonsági él esetén, 8,2 kΩ-os ellenállásnál kapcsolja be a STOP 8K2 tesztet majd tanítsa be a készülékeket. A különböző típusok kombinációit a saját bekötési rajzuk szerint csatlakoztassa; egy hagyományos kapcsoló nem egyenértékű a felügyelt biztonsági éllel.

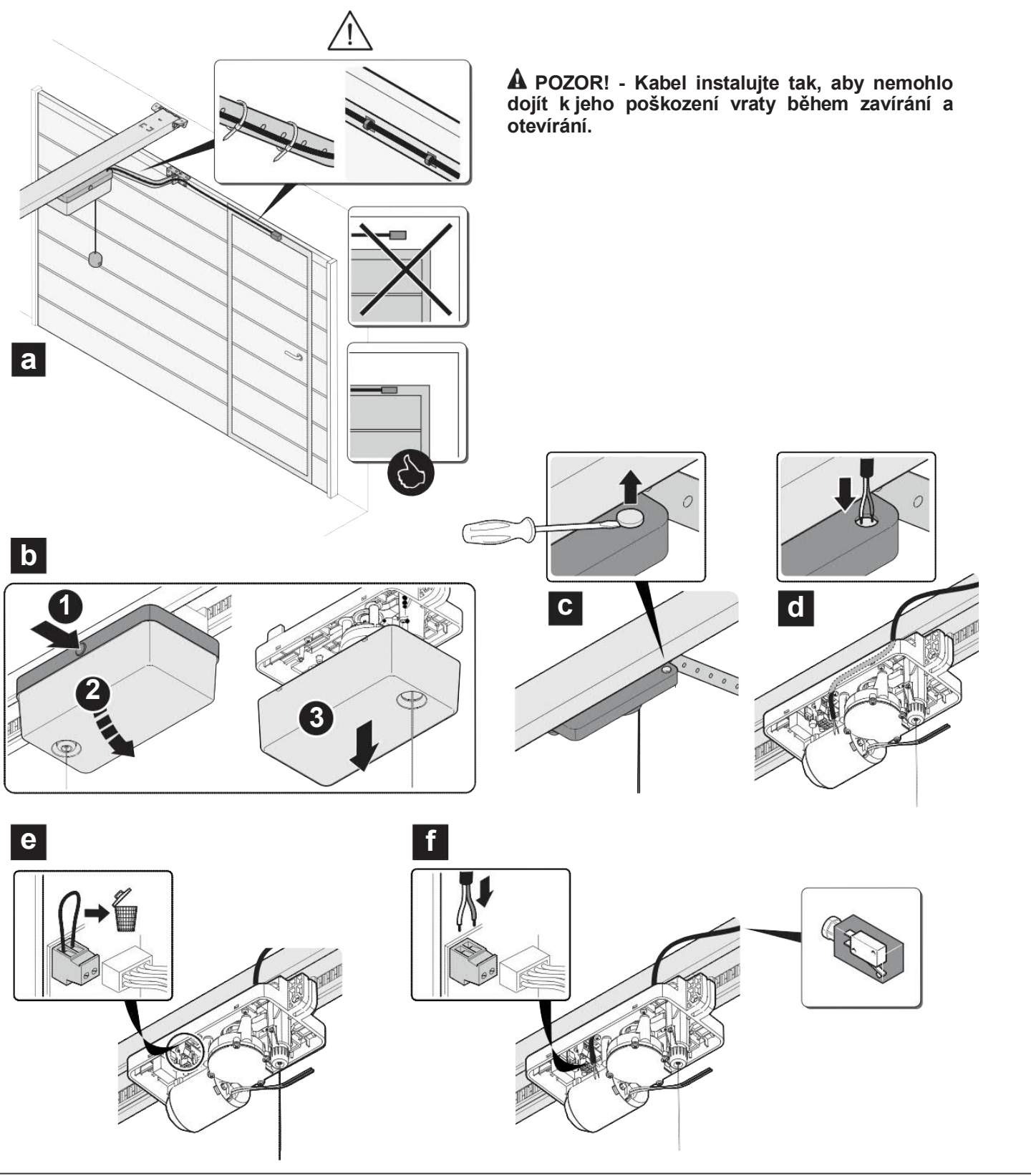

Beépített személybejáróval ellátott kapu
A mozgó motor vezérlőpaneljén külön kapocspár található: 1–2 az NC biztonsági mikrokapcsolóhoz NC. Nyitott személybejáró ajtónál le kell tiltania a motort. Áramtalanított állapotban távolítsa el az áthidalást, és csatlakoztasson legalább 10 A terhelhetőségű érintkezőt; a kábel legfeljebb 3 m hosszú, keresztmetszete legalább 1 mm². Gondoskodjon arról, hogy ne csípődhessen be. Az érintkező nem polaritásérzékeny, és nem tápfeszültség-kimenet.
BlueBUS-os fotocellák
EPSB, EPMB vagy EPLB a TX-et és az RX-et is csatlakoztassa párhuzamosan a BlueBUS kapocspárra. Ez a bekötés polaritásfüggetlen. A relés NC fotocellák nem csatlakoztathatók erre a buszra kétvezetékes készülék helyettesítőjeként.
- Kikapcsolt tápellátás mellett állítsa be az azonos pár TX- és RX-jumperét. Minden további párnak külön címet kell kapnia.
- Igazítsa egymáshoz az adót és a vevőt, majd fejezze be a kábelezést. A védendő területnek megfelelő funkciót válassza ki.
- Új készülék hozzáadása, eltávolítása vagy a cím módosítása után ismételje meg a készülékek felismerését és ellenőrizze mindegyik pár működését.

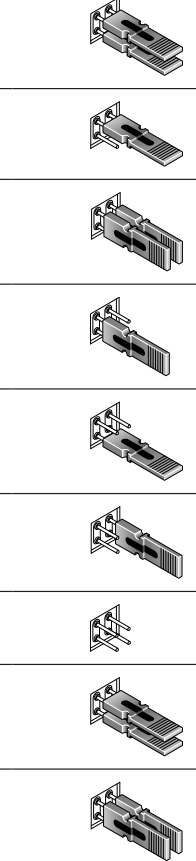

| Cím | Funkció | TX / RX jumperek |
|---|---|---|
| PHOTO | Záráskor nyitás irányába fordítja vissza a mozgást; h = 50 cm. |  |
| PHOTO II | Záráskor nyitás irányába fordítja vissza a mozgást; h = 100 cm. |  |
| PHOTO 1 | Záráskor rövid időre megállítja, majd visszafordítja a mozgást; h = 50 cm. |  |
| PHOTO 1 II | Záráskor ideiglenesen megáll, majd irányt vált; h = 100 cm. |  |
| PHOTO 2 | Nyitáskor megállítja a mozgást. |  |
| PHOTO 2 II | Nyitáskor megállítja a mozgást. |  |
| PHOTO 3 | Nyitáskor és záráskor is ideiglenesen megáll, majd nyitás irányába vált. |  |
| FA1 | Nyitási parancs; megfelelő fotocellák és az A áthidaló módosítása szükséges. |  |
| FA2 | Második nyitási parancs; megfelelő fotocellák és az A áthidaló módosítása szükséges. |  |
Az összes áthidaló nagyítása. FA1/FA2 esetén ne módosítsa az eszközt a saját útmutatójának ellenőrzése nélkül; ezek parancsbemenetként működnek, nem a zárás közbeni szokásos védelemként.

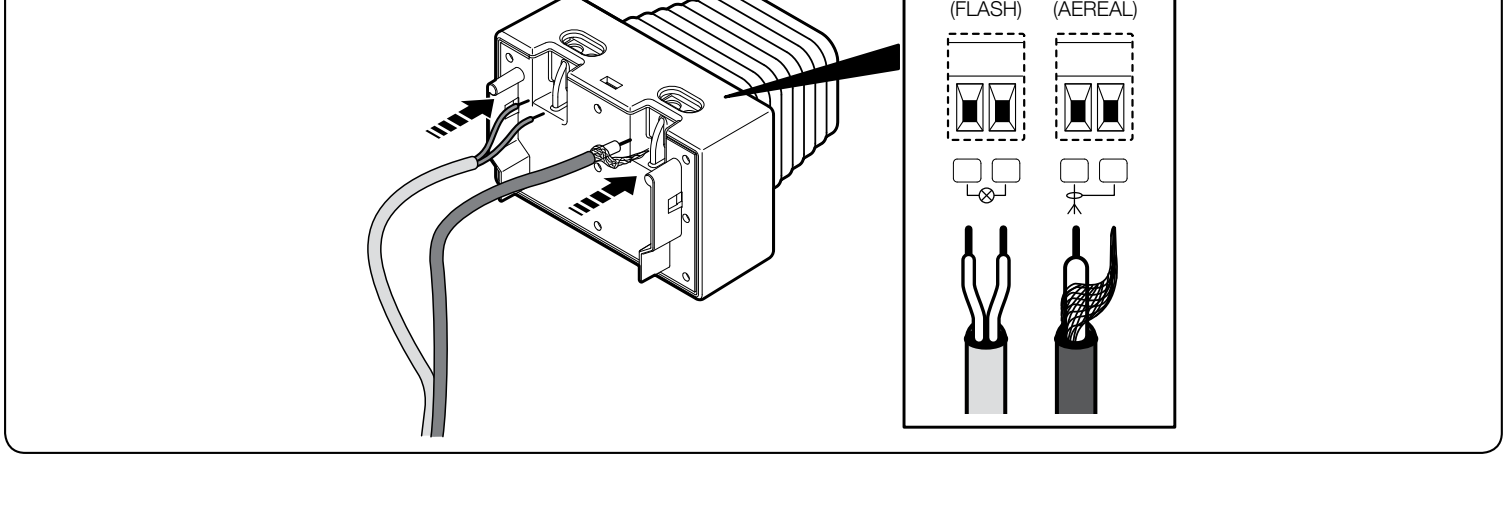

ELDC vagy WLT villogó és antenna
A(z) ELDC esetén megfelelő az alap FLASH 12 V DC; ennek az üzemmódnak a megengedett teljesítménye 21 W. Az ELDC FLASH tápbemenete 12–36 V DC feszültségű. A WLT esetén válassza ki a megfelelő 24 V-os üzemmódot és ellenőrizze annak beállítását is. A feszültség módosításához állítsa be a II/L4 szintet; a csatlakoztatott terhelés ellenőrzése nélkül nem szabad módosítani.
A villogón különböztesse meg a FLASH-t az AERIAL-től. Az ELDC bemutatott részletén a FLASH csatlakozásnál nincs feltüntetve a +/− sorrend; ne vegye át a STOP/SbS segédcsatlakozó sorrendjét. Az antennát külön koaxiális kábellel csatlakoztassa, a központi eret és az árnyékolást a kapcsolási rajz szerint bekötve.
A SPYBOX BHS első indítása és betanítása
Először állítsa be és rögzítse a mechanikus ütközőket, csatlakoztassa a biztonsági eszközöket, majd rögzítse a motort a pálya körülbelül közepén. A betanítás során a kapu teljes mozgásterének szabadnak kell lennie. Ezen a vezérlőegységen a PROG kapcsoló, az OPEN, STOP/SET és CLOSE gombok, valamint az L1–L8 LED-ek használatosak.
1. A BlueBUS és a STOP felismerése
- Állítsa a PROG kapcsolót balra, I állásba, vagyis programozási módba. A felismerést a csatlakoztatott kiegészítők nélkül is végezze el.
- Tartsa lenyomva az OPEN + STOP/SET gombokat körülbelül 3 másodpercig; az L1 + L2 gyors villogásakor engedje el őket.
- Várja meg a felismerés befejezését. Működés közben a relék bekapcsolhatnak. Ezután állítsa vissza a PROG kapcsolót jobbra, 0 állásba..
2. A kapu pozícióinak betanítása
- Ellenőrizze mindkét ütközőt, valamint a motor rögzítését. Az eljáráshoz állítsa a PROG kapcsolót balra, I állásba..
- Tartsa lenyomva a STOP/SET + CLOSE gombokat körülbelül 3 másodpercig; az L3 + L4 gyors villogásakor engedje el őket.
- A hajtásnak a következő mozgássort kell végrehajtania: zárás → nyitás → zárás. Várja meg a teljes műveletsor befejezését.
- Állítsa vissza a PROG kapcsolót jobbra, 0 állásba, majd próbálja ki a szokásos vezérlést.
Ha az első mozgás nyitás irányába indul, azonnal állítsa le a betanítást. Válassza le a hálózati és a tartalék tápellátást, ellenőrizze a tápegység tájolását, és a szerelési rajz szerint cserélje fel a MOT motorcsatlakozásokat. Kezdje újra a betanítást. A motorirány javításához ne cserélje fel a BlueBUS- vagy STOP-vezetékeket.
Ellenőrzés a rendszeres használat előtt
- Ismételje meg a nyitást és a zárást; ellenőrizze az ütközőket, a lassítást, a konzolokat és a sima működést.
- Próbálja ki a STOP-ot, minden fotocellát a TX-nél, az RX-nél és a fénysugár közepén, valamint az átjáróajtó biztonsági érintkezőjét, ha van ilyen felszerelve.
- Ellenőrizze a kézi kioldást, az újbóli rögzítést, valamint azt, hogy a távirányító a megfelelő vevőre reagál-e.
- A szakember mérje meg az ütközési erőket, és állítsa be a biztonságos mozgáshoz szükséges minimális értéket. Az elakadást ne kompenzálja nagyobb erővel.
- Adja át a felhasználónak a használati útmutatót és a karbantartási tervet. Csak teljesen nyitott és álló kapun haladjon át.
A SPYBOX BHS programozása
PROG balra = I, programozási mód. PROG jobbra = 0, normál működés. Programozási módban az OPEN / CLOSE gombokkal választhatók ki a tételek; a mozgásparancsok le vannak tiltva. Ha a kapu beállítás után nem reagál, először ellenőrizze a PROG kapcsoló állását.
I. szint – BE / KI funkciók
- Állítsa a PROG kapcsolót balra. Tartsa lenyomva a STOP/SET gombot 3 másodpercig, amíg az L1 villogni nem kezd, majd engedje el.
- Az OPEN / CLOSE gombokkal válassza ki a funkció LED-jét. A STOP/SET gomb rövid megnyomásával módosítsa az állapotot: világít = BE, nem világít = KI.
- A lépések között ne teljen el több mint 10 másodperc. Várjon 10 másodpercet a gombok megnyomása nélkül, vagy a kilépéshez állítsa vissza a PROG kapcsolót jobbra.
| LED – funkció | Jelentés / állapot |
|---|---|
| L1 – Automatikus zárás | BE: teljes nyitás után a II/L1 értéknél beállított szünet elteltével bezár. KI: parancsra vár. |
| L2 – Zárás a fotocella működése után | BE: a fotocellán való áthaladás befejezése után zárási parancsot ad. Felszerelt és tesztelt fotocellák szükségesek. |
| L3 – Mindig zárjon | BE: az áramellátás helyreállása után 3 másodperces elővillogással zárási parancsot ad. |
| L4 – Készenléti mód | BE: 1 perc inaktivitás után korlátozza a kimenet és a BlueBUS-adók tápellátását. Ellenőrizze a hozzá kapcsolódó tartozékokat. |
| L5 – 8K2 STOP-teszt | BE: a manőver előtt teszteli a 8,2 kΩ-os ellenállásos biztonsági élvédelmet. Aktiválás után tanítsa be az eszközöket; önmagában NC/NO érintkezőhöz nem alkalmas. |
| L6 – OPEN / CLOSE zár | BE: letiltja a burkolaton lévő mozgatógombokat, amikor a PROG normál, 0-s állásban van. |
| L7 – A belső rádió tanításának tiltása | BE: letiltja új távirányítók mentését a beépített rádióba. Az önálló OXIBD memóriáját nem módosítja. |
| L8 – A belső rádió kikapcsolása | BE: a belső vevő nem reagál az elmentett távirányítókra. Az OXIBD-t külön kell beállítani. |
Normál, PROG 0-s állásban az L1–L8 LED-ek akkor is kialszanak, ha a funkciók aktívak. Ezért a LED-ek kialvása normál működés közben nem jelenti azt, hogy minden funkció ki van kapcsolva.
II. szint – paraméterértékek
- Tolja a PROG kapcsolót balra, és tartsa lenyomva a STOP/SET gombot 3 s amíg az L1 villogni nem kezd; ezután engedje fel.
- Az OPEN / CLOSE gombbal válassza ki a kívánt paraméter bemeneti LED-jét.
- Tartsa lenyomva a STOP/SET gombot. A 3 s elteltével megjelenik az érték LED-je. Továbbra is tartsa lenyomva a STOP/SET gombot, és az OPEN / CLOSE gombbal válassza ki az új értéket.
- Engedje fel a STOP/SET gombot. Várjon 10 s gombnyomás nélkül, vagy állítsa vissza a PROG kapcsolót jobbra.
A félkövérrel kiemelt értékek a gyári alapbeállítások; a tényleges beállítást a vezérlőpanel határozza meg. Az L8 esetében a rádió kezelése indul el, ez nem állandó alapbeállítás. A sebesség és az erő százalékos értéke mást jelent.
| Bemeneti LED – név és leírás | Beállítási LED – érték |
|---|---|
| L1 – Szünet Az I/L1 ON automatikus zárás beállításakor használatos. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Működési mód Léptető vezérlési parancs sorrendje. Az L7/L8 nincs használatban. | L1 – nyitás – stop – zárás – stop L2 – nyitás – stop – zárás – stop L3 – nyitás – zárás – nyitás – zárás L4 – közös bemenet L5 – mozgás a vezérlőparancs nyomva tartása közben L6 – ipari üzemmód L7 – nincs használatban L8 – nincs használatban |
| L3 – Motorsebesség A maximum százalékában. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %. | L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – nyitás 75 %, zárás 30 % L6 – nyitás 75 %, zárás 50 % L7 – nyitás 100 %, zárás 50 % L8 – nyitás 100 %, zárás 75 % |
| L4 – FLASH / OUT1 Az üzemmódnak illeszkednie kell a terhelés feszültségéhez és rendeltetéséhez. | L1 – kapunyitás-jelző L2 – zárt kapunál aktív L3 – nyitott kapunál aktív L4 – 12 V DC / 21 W-os villogólámpa L5 – 24 V DC / 25 W-os villogólámpa L6 – elektromos reteszelés L7 – mágneses retesz L8 – 2. rádiócsatorna |
| L5 – Motorerő Nyitás / zárás; szabályozási százalékérték, nem az ütközési erő N-ban. | L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 % |
| L6 – Akadályérzékenység Nyitás / zárás. A nagyobb szám nagyobb érzékenységet és kisebb megengedett erőt jelent. | L1 – kikapcsolva L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 % |
| L7 – INP2 Az Open bemenet érintkezőtípusa és funkciója; közös + kapocs. | L1 – léptető, NO L2 – nyitás, NO L3 – zárás, NO L4 – részleges nyitás 1, NO L5 – STOP, NC L6 – PHOTO záráskor, NC L7 – PHOTO1 nyitáskor és záráskor, NC L8 – PHOTO2 nyitáskor, NC |
| L8 – A belső rádió kezelése A beépített FLOR vevőre vonatkozik, nem a mellékelt OXIBD-re. | L1 – teljes távirányító mentése 1. üzemmódban L2 – 2. üzemmód – léptetés L3 – 2. üzemmód – részleges nyitás L4 – 2. üzemmód – nyitás L5 – 2. üzemmód – zárás L6 – 2. üzemmód – STOP L7 – 2. üzemmód – világítás L8 – egy kód törlése |
Az erő, az érzékenység vagy a sebesség módosítása után ismételje meg a biztonsági tesztet és az erőmérést. Más kimeneti üzemmód használatakor válassza le azt a terhelést, amely már nem felel meg a kiválasztott funkciónak.
Az ON3EBD-t a mellékelt OXIBD-vel párosítsa
Ez a készlet tartalmaz egy csatlakoztatható, kétirányú OXIBD vevőt és egy háromcsatornás ON3EBD távirányítót. Az ON3EBD-t kétirányú üzemmódban az OXIBD A gombjával tanítsa be, ne a vezérlőpanel L8 menüjével. A SPYBOX BHS ezenfelül saját, egyirányú FLOR vevővel rendelkezik. Az OXIBD használatakor a belső rádió a következővel kapcsolható ki: I/L8 ON.
OXIBD: 1. mód – teljes távirányító
- Az OXIBD-n tartsa lenyomva az A gombot, amíg a zöld LED ki nem gyullad B majd engedje el.
- 10 másodpercen belül röviden nyomja meg, majd engedje el az ON3EBD egyik vezérlőgombját. Az i gombot ne használja állapotlekérdezésre.
- A sikeres mentést a B LED 3 zöld villanása jelzi. A következő adó a következő 15 másodpercben adható hozzá.
| ON3EBD gomb | Parancs 1. módban |
|---|---|
| 1 | SbS – léptetés |
| 2 | Részleges nyitás |
| 3 | Nyitás |
| i | Állapotlekérdezés megfelelő kétirányú konfiguráció esetén; nem egy negyedik mozgási csatorna. |
OXIBD: 2. mód – egy gomb
Az OXIBD-n nyomja meg az A gombot a parancs számának megfelelő n-szer; a B LED visszajelzi a darabszámot. 10 másodpercen belül röviden nyomja meg a kiválasztott ON3EBD-gombot; a sikert három zöld villanás jelzi. Újabb parancshoz kezdje újra az eljárást.
| Szám | SPYBOX BHS parancs |
|---|---|
| 1 | SbS |
| 2 | 1. részleges nyitás |
| 3 | Nyitás |
| 4 | Zárás |
| 5 | STOP |
| 6 | SbS közös bemenet |
| 7 | SbS magas prioritással |
| 8 | Kioldás és nyitás |
| 9 | Kioldás és zárás |
| 10 | Nyitás és az automatika zárolása |
| 11 | Zárás és az automatika zárolása |
| 12 | Az automatika zárolása |
| 13 | Az automatika feloldása |
| 14 | Világítás – időzítő |
| 15 | Világítás BE/KI |
Az állapot-visszajelzéshez helyesen kell beállítani a sorozatot és a vezérlési címet az OXIBD-ben. A konfigurálás menetét és a részleteket lásd az OXIBD vevő leírásában és a szerelési PDF-ben. Az adó párosítása nem azonos a vezérlőegység azonosításával.
Az OXIBD memóriájának törlése
A törlés eltávolítja a mentett távirányítókat. Tartsa lenyomva az A gombot a B felvillanása, majd kialvása alatt is. Amikor elkezdődik a következő villanássorozat, pontosan a 3. villanásnál engedje el az összes adó törléséhez, vagy az 5. villanásnál a vevő teljes memóriájának törléséhez. A 7. villanásnál csak a BusT4 sorozat/cím törlődik; ezeket a műveleteket ne keverje össze.
A kétirányú párosítás törlése után az ON3EBD-ben tárolt bejegyzést is törölni kell; ehhez használja az ON3EBD visszaállítási eljárását, majd párosítsa újra a távirányítót. A SPYBOX alaphelyzetbe állítása és annak 6-os opciója nem törli az önálló OXIBD-t.
Beépített egyirányú FLOR vevő
Ha kompatibilis egyirányú adót használ a belső rádiós vevővel, lépjen be a II/L8 menübe, majd válassza az L1-et a teljes adóhoz vagy az L2–L7-et egy adott parancshoz. Az érték kiválasztása után engedje fel a STOP/SET gombot, majd 10 másodpercen belül küldje el a kívánt gomb jelét. A három lassú villanás a mentést jelzi; egy villanás azt jelenti, hogy az adó már mentve van, nyolc a memória megteltét, két gyors villanás pedig a tanítás letiltását jelzi. Az L8 törli a kiküldött egyedi kódot.
A SPYBOX BHS memóriájának törlése
Törlés előtt döntse el, mit szeretne megőrizni. Állítsa a PROG kapcsolót balra, I állásba, majd tartsa lenyomva az OPEN + CLOSE gombokat, amíg a megfelelő LED világítani nem kezd. A gombok felengedésével elindul a kiválasztott művelet; ezután állítsa vissza a PROG kapcsolót jobbra.
| Nyomva tartás / LED | Hatás |
|---|---|
| 3 s / L1 | Törli a beállításokat és a betanított konfigurációt; a belső rádió kódjait megőrzi. |
| 6 s / L2 | Csak a belső rádió kódjait törli. |
| 10 s / L3 | Törli a beállításokat és a belső rádió kódjait is. |
Az önálló OXIBD változatlan marad; a törlése külön művelet. A konfiguráció törlése után ismételje meg az eszközök, pozícióinak betanítását, és végezze el a kapu teljes tesztjét.
Diagnosztika és hibaelhárítás
Egy rövid villanássorozatot számoljon. A jelzőfény, a belső világítás, az OK/BB és az esetleges SPYLIGHT az 1 másodperces szünet után megismétli a sorozatot.
| Villanások száma | Ok / következő lépés |
|---|---|
| 1 | BlueBUS Ellenőrizze a kábeleket és a csatlakoztatott eszközöket; módosítás után ismételje meg a tanítás. |
| 2 | Fotocella Távolítsa el az akadályt, ellenőrizze a beállítást és címek / bekötés. |
| 3 | Erőkorlátozás Ellenőrizze a kézi mozgatást, a rugókat és az akadást. Nagyobb erőt a szerelő csak a mechanikai ok megszüntetése és az újabb próba után állíthat be. |
| 4 | STOP Ellenőrizze az élt, az érintkezőket és a beállítást 8K2 tesztje. |
| 5 | Paramétermemória Válassza le, majd állítsa vissza a tápellátást. Ha a hiba továbbra is fennáll, a szerelő ellenőrzi a konfigurációt; a teljes törléshez újratanítás szükséges. |
| 6 | Nincs használatban Ehhez a modellhez nincs megadva hozzárendelt hiba. |
| 7 | Belső elektromos áramkör Válasszon le minden tápellátást 20–30 másodpercre. Ismétlődés esetén rendeljen szervizt. |
| 8 | Folyamatos parancs Ellenőrizze, hogy nem ragadt-e be a gomb, a relé vagy a vezérlés a parancsbemeneten. |
| 9 | Letiltott automatika Használja az automatika feloldása parancsot; mozgás előtt ellenőrizze, hogy szabad-e a terület. |
| 10 | Tanításkor nem érzékelhető a motor áramfelvétele Ellenőrizze a MOT-ot, a tápsín végdarabját, a sín érintkezőjét és a kocsi érintkezőit. |
| Jelenség | Ellenőrzés |
|---|---|
| A kapu nem reagál, az OK kétszer gyorsan villog | A PROG balra maradt; állítsa vissza jobbra, 0 állásba. |
| Az OK/BB nem világít | Ellenőrizze a hálózati tápellátást és a biztosítékot. A biztosíték cseréje előtt szüntesse meg az okot; azonos típusút használjon. |
| Az OK/BB több mint 20 másodpercig világít | Válassza le a tápellátást 20–30 másodpercre; ismétlődés esetén forduljon szervizhez. |
| Az L1 + L2 villog | Az eszközöket be kell tanítani. |
| Az L3 + L4 villog | A végállásokat be kell tanítani. |
| A belső világítás 10 másodpercig gyorsan villog | Rövidzárlat vagy a MOT túlzott áramfelvétele. Ellenőrizze a sín elektromos szigetelését és a kiegyensúlyozást. |
| A távirányító világít, de a kapu nem reagál | Ellenőrizze a megfelelő OXIBD vevőt, a párosítást és a letiltást. |
Tartalék tápellátás
A SPYBOX BHS lehetővé teszi a tartalék tápellátást PS324. Csak a szerelés és a programozás befejezése után csatlakoztassa a kijelölt csatlakozóhoz; szervizelés előtt válassza le a hálózati tápellátást és az akkumulátort is. Az elérhetőséget és a megfelelő típust rendeléskor ellenőrizze. A Solemyo napelemes tápellátás alapfelszereltségként nem tartozik a gyors BHS rendszerhez, csak a hagyományos SPYBOX B-hez.
Kézi kioldás és visszazárás
Csak álló kaput oldjon ki. Sérült rugók esetén a kapu ellenőrizetlenül lezuhanhat. Ha a garázs csak ezen a kapun keresztül közelíthető meg, előre gondoskodjon megfelelő külső kioldási lehetőségről.
- Húzza lefelé a zsinórt, amíg kettős kattanást hall; a motor kiold, és a kapu kézzel mozgatható.
- A visszazáráshoz húzza meg ismét a zsinórt, amíg kettős kattanást nem hall.
- Elektromos parancs kiadása előtt ellenőrizze a rögzítést, a szabad teret és a biztonsági eszközök működését.
Karbantartás és biztonságos használat
A műszaki ellenőrzést tervezze be 6 havonta. Havonta ellenőrizze a visszanyitást, amikor a kapu alsó éle egy 50 mm magas tárgyhoz ér; kövesse a kapuhoz mellékelt utasításokat. Sikertelen ellenőrzés esetén ne használja az automatikát, és hívjon szerelőt.
A sínt és a belső fémprofilt ne olajozza vagy zsírozza a csúszó elektromos érintkezők területén. A kenőanyag ronthatja az elektromos érintkezést. Legalább évente egyszer, a hálózati tápellátás és az akkumulátor leválasztása után tisztítsa meg a sínt, ellenőrizze a szigetelést, a rögzítést, a kézi mozgatás akadálytalanságát és a fotocellák optikáját; ezután zárja vissza a motort, és végezzen próbát.
A távirányítókat tartsa gyermekektől elzárva. Ne menjen a mozgó kapu alá. Szokatlan zaj, biztonsági hiba vagy hibás rugó esetén biztonságosan oldja ki a kaput, és rendeljen javítást. Az elektronikát és az akkumulátorokat adja le a megfelelő gyűjtőhelyen.
A SPY650HS / SPYBOX BHS műszaki adatai
| Paraméter | Érték |
|---|---|
| Felhasználás | Védett beltéri térben lévő garázskapukhoz. |
| Motor / vezérlés | SPY650HS / különálló SPYBOX BHS. |
| Hálózat / motor | 230 V AC ±10 %, 50/60 Hz / 24 V DC a sínen keresztül. |
| Maximális / névleges erő | 650 / 200 N. |
| Maximális sebesség | 0,24 m/s; 8,5 s-os időfeltételek. |
| Maximális / névleges teljesítményfelvétel | 300 / 190 W; maximális áramfelvétel 1,6 A. |
| Készenléti állapot | 0,5 W az adott üzemmódra vonatkozó feltételek mellett. |
| Terhelhetőség | 30 ciklus/óra, 300 ciklus/nap, egymás után legfeljebb 12. |
| Védettség / hőmérséklet | IP41 / −20 és +55 °C között. |
| A motor méretei | 260 × 125 × 105 mm; különálló doboz: 209 × 145 × 70,5 mm. |
| A szállítmány tömege | A konkrét összeállítástól és a mellékelt síntől függ; a készlet adatai a termékkártya felső részén találhatók. |
| A kapu felülete | Szekcionált kapu esetén legfeljebb 10,5 m²; billenőkapu esetén legfeljebb 11,5 m²; méret- és szerelési feltételek. |
| Segédtápellátás | 30 V DC, −20 % / +5 %, max. 100 mA; a konkrét pozitív és negatív pólus. |
| Rádióvevő ebben a készletben | OXIBD + ON3EBD; 433,92 MHz, kétirányú BD. |
| Világítás | Beépített LED külön dobozban; a SPYLIGHT opcionális, max. 2 a kocsi mozgási pályáján kívül. |
SPY Hi-Speed – a meghajtás bemutatója
Hogyan rendelhetem meg ezt az árut?
Válassza az Önnek legkényelmesebb lehetőséget:
- rendelés a webáruházban: a vásárlás gombbal tegye az árut a webáruház kosarába (a vásárlás gombot megtalálja itt, a termékváltozatok táblázatában).
- rendelés e-mailben: rendeljen ezen a címen: [email protected]
