Sínen futó tolókapu kézikönyve

Műszaki útmutató · házi kivitelezés · sínrendszerű kapu

Ez az útmutató segít előkészíteni a helyet a sínrendszerű tolókapu számára, valamint kiválasztani a sínt, a görgőket, a vezetést és a meghajtást. 2,5 és 6,5 m közötti nyílásokhoz mintarajzokat is talál itt. A rajzok előkészítési segédletként szolgálnak.

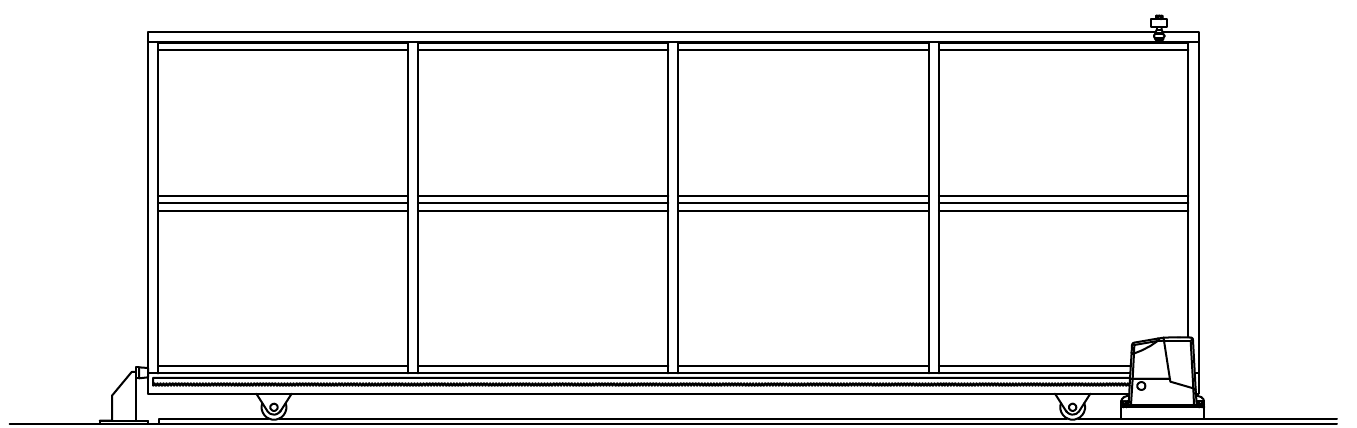

Sínrendszerű tolókapu görgőkkel, ütközővel és meghajtással

Sínrendszerű tolókapu képe. Kattintson a nagyobb méretű megnyitáshoz.

Sínrendszerű kapu az alaptól a kész szerkezetig

A sínrendszerű kapu súlyát az alsó görgők hordják, és a kapu teljes mozgási útján elhelyezett sínen mozog. Tervezéskor először ellenőrizze, hogy van-e hely a kapu nyitásához, készítsen sík alapot és kábelezést, majd hangolja össze a sín alakját a görgőkkel, végül válassza ki a vezetést, az ütközőket, a zárást és szükség esetén a meghajtást.

A sínrendszerű tolókapu fő részei

A sínrendszerű kapu szárnya két alsó görgőn fut. A görgők a súlyt lefelé, a sínre és az alapra továbbítják. A felső vagy oldalsó vezetés keresztirányban tartja a kaput, de nem hordozhatja annak súlyát.

A sínrendszer részei

Futószerkezet U alakú sín (U16 vagy U20) vagy V alakú sín és kompatibilis görgők a keret alsó zártszelvényébe szerelve.
Kap vezetése Felső vezetés a görgők között vagy oldalsó vezetés az U/L-profilban.
Végállások Alsó és felső ütközők, amelyek megállítják és stabilizálják a kaput.
Opcionális felszereltség Kampós zár, kilincsek, fogantyúk, meghajtások, fogaslécek, fotocellák, villogók és NICE távirányítók (más márkájú távirányítók).

A legfontosabb kompatibilitási szempont: a görgő horonyprofiljának és átmérőjének meg kell felelnie a használt sínnek. Az U16-os görgő nem használható U20-as sínen, a V alakú görgő pedig V alakú sínre való.

Hely, sín és beton alap

A sínt egyenes nyomvonalon, az egyes darabok között törés nélkül kell elhelyezni. A kapu végighalad rajta a szabad nyíláson, majd a kerítés melletti térbe fut tovább. Ha a görgők a keret két végéhez kerülnek, a sínnek a görgők teljes futási útja alatt kell lennie.

Sín / beton alap

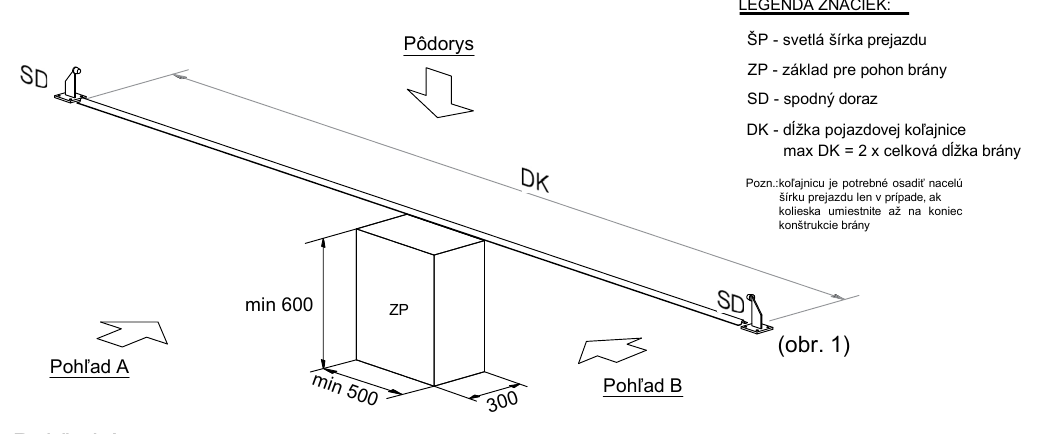

A futósín, az alsó ütközők és a meghajtás alapjának vázlata

A futóelemek és a meghajtás alapjának elhelyezése.

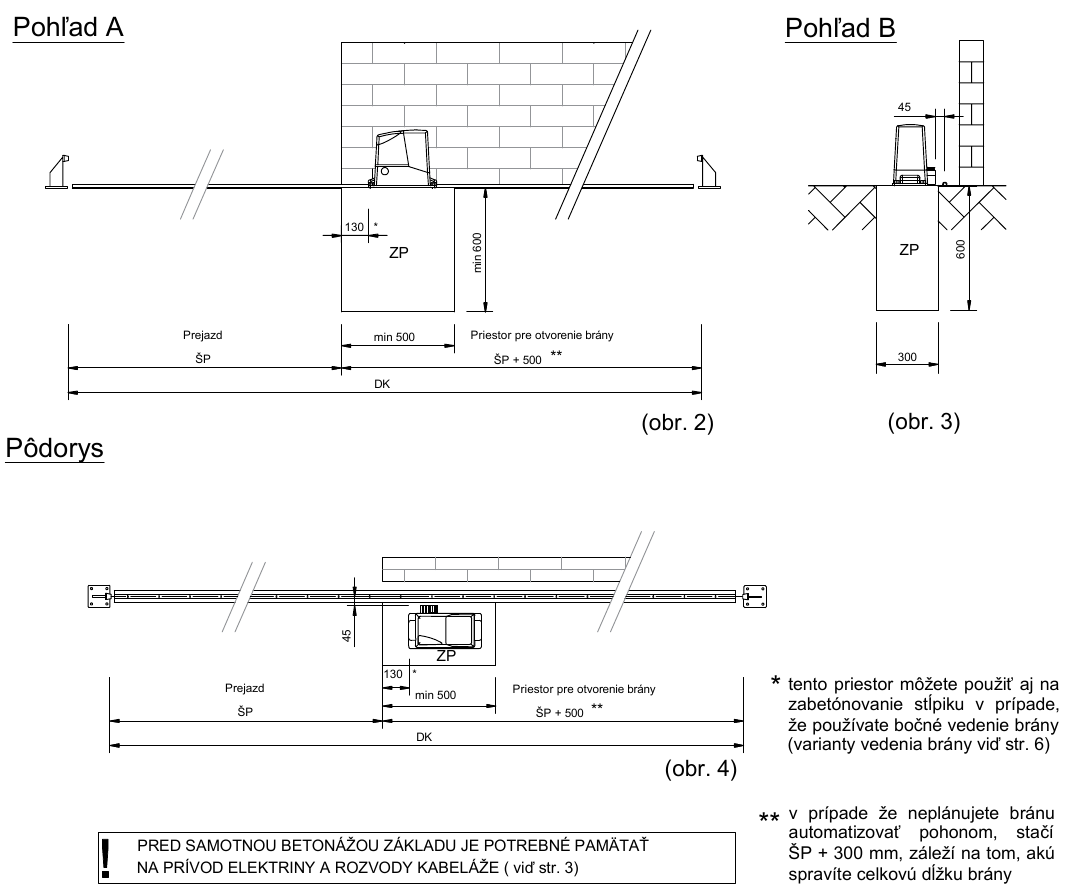

Nézetek a sín és a meghajtás alapjának elhelyezéséről, valamint a sínrendszerű kapu nyitásához szükséges helyről

Elölnézet, oldalnézet és felülnézet a sín és a meghajtás alapjának elhelyezéséről.

Az alaprajz jelöléseinek magyarázata

ŠP A szabad átjáró szélessége.
DK A futósín hossza.
SD Alsó ütköző.
ZP A kapumeghajtás alapja.

A jelölések a jelmagyarázat fölötti ábrákhoz tartoznak. A pontos méreteket és szerelési távolságokat a kiválasztott termék aktuális rajza alapján határozza meg.

Nyitási helyigény: mérje le a kapuszárny teljes mozgási útját, beleértve a keret túlnyúlását, a görgők és az ütközők helyét, valamint a meghajtás számára szükséges helyet. A konkrét méreteket a kiválasztott alkatrészek aktuális rajza alapján határozza meg.

A kábelezés és a meghajtás előkészítése

Még ha a kaput kezdetben kézzel működtetik is, érdemes a védőcsöveket már a betonozás előtt előkészíteni. A meghajtás, a fotocellák, a villogó vagy a kulcsos kapcsoló így később a kész alap felvésése nélkül is felszerelhető.

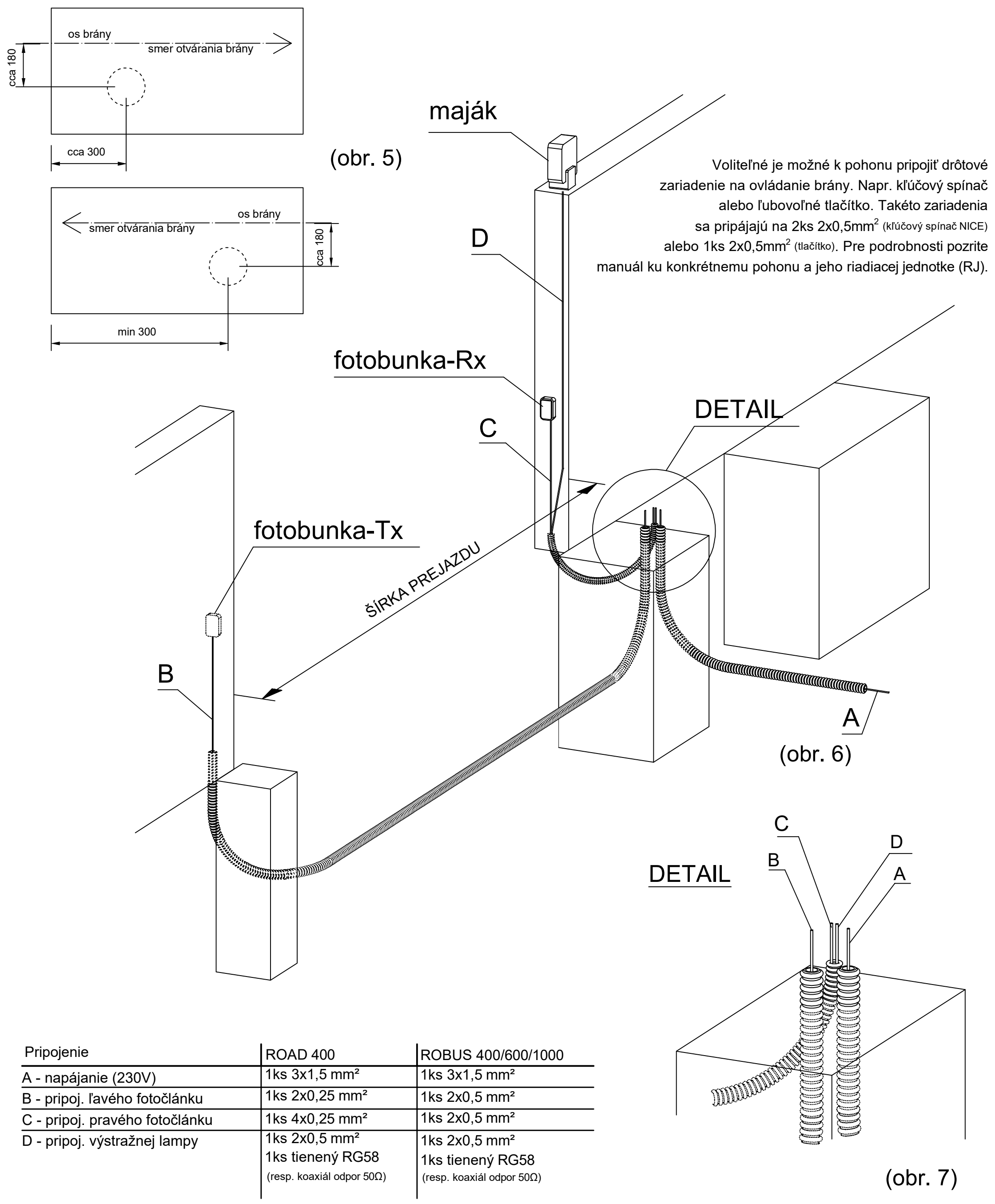

Kábelezési előkészítés rajza: a meghajtás elhelyezése, védőcsövek a fotocellákhoz és a villogóhoz, valamint a meghajtás melletti kivezetések részlete

Kábelezés előkészítése, 5–7. ábra. Az A–D ágak jelölései megfelelnek az alábbi táblázatnak. Kattintson az olvasható részlet megnyitásához.

Tájékoztató jellegű kábelezés a kiválasztott meghajtásokhoz

Csatlakozás NICE ROAD 400 NICE ROBUS 400/600/1000
A – 230 V-os tápellátás 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
B – bal oldali fotocella 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
C – jobb oldali fotocella 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
D – figyelmeztető villogó 1 × 2 × 0,5 mm² + vékony RG58, 50 Ω-os koaxiális kábel 1 × 2 × 0,5 mm² + vékony RG58, 50 Ω-os koaxiális kábel

30 m-nél hosszabb tápkábel esetén a NICE ROBUS RB400/RB600/RB1000 meghajtások gyártója a 3 × 1,5 mm²-nél nagyobb keresztmetszetet ír elő.

Opcionális sínfűtés: A sínbe ellenállásos fűtőkábel helyezhető. Mivel a kapunál általában van meghajtás és 230 V-os betáplálás, a fűtés hőmérséklet- vagy nedvességérzékelővel, illetve egyszerű kapcsolóval is vezérelhető.

A meghajtások kapcsolási rajzai

A meghajtás és a vezérlőegység jelölése alapján válassza ki a megfelelő rajzot. A régebbi NICE Robus RB és az újabb NICE Robus RBS eltérő sorkapocsléccel rendelkezik. A kapcsolási rajzaik nem felcserélhetők. Mindig az adott vezérlőegység kézikönyve az irányadó.

NICE Robus RB400 / RB600 / RB1000

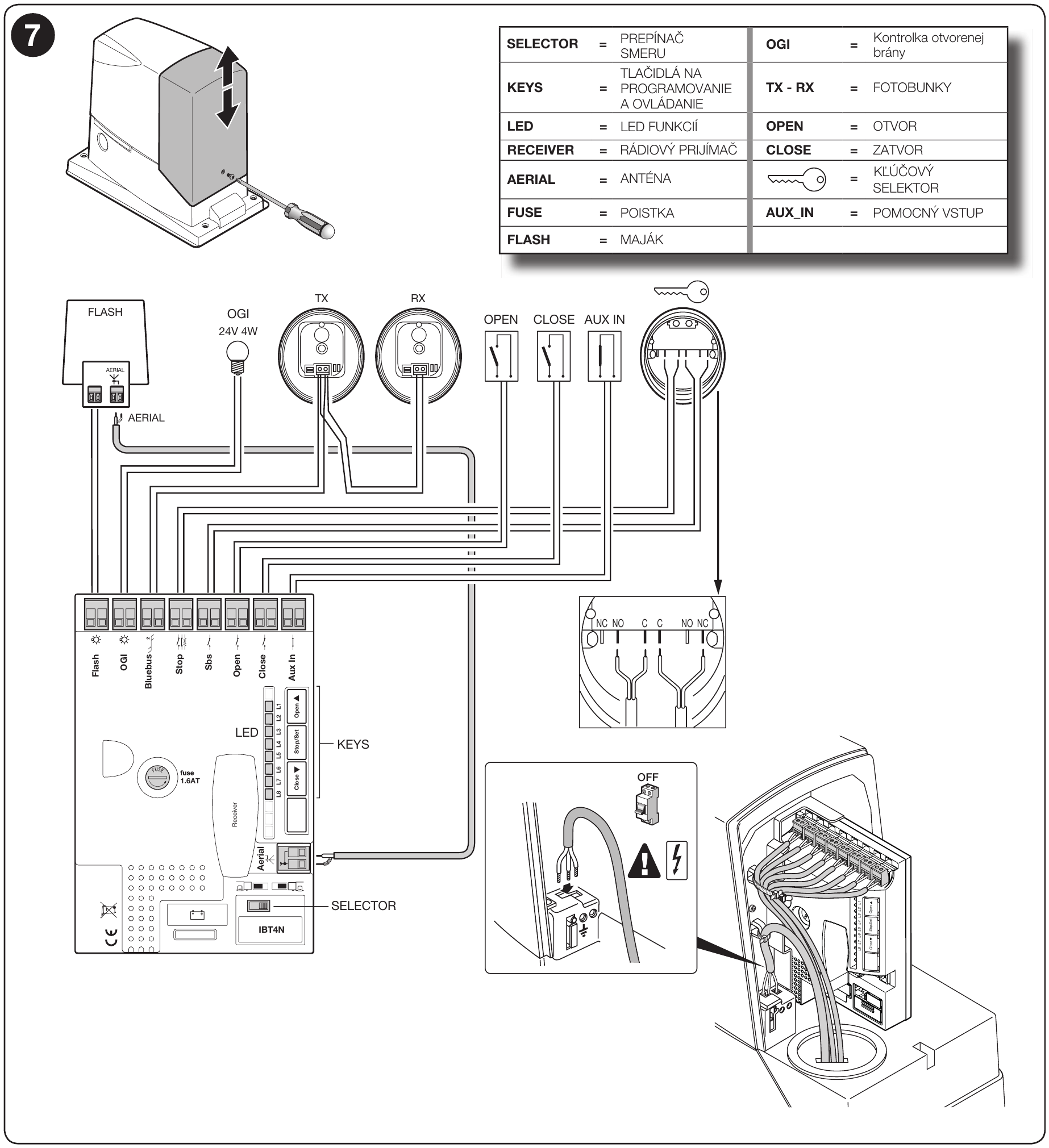

Tartozékok csatlakoztatásának rajza a NICE Robus RB400, RB600 és RB1000 meghajtásokhoz, a gyártó szerelési kézikönyvéből

A NICE ROBUS400/600/1000 szerelési kézikönyvéből származó rajz, nyomtatott 11. oldal, 7. ábra. Kattintson az olvasható részlet megnyitásához.

NICE Robus RBS400 / RBS600

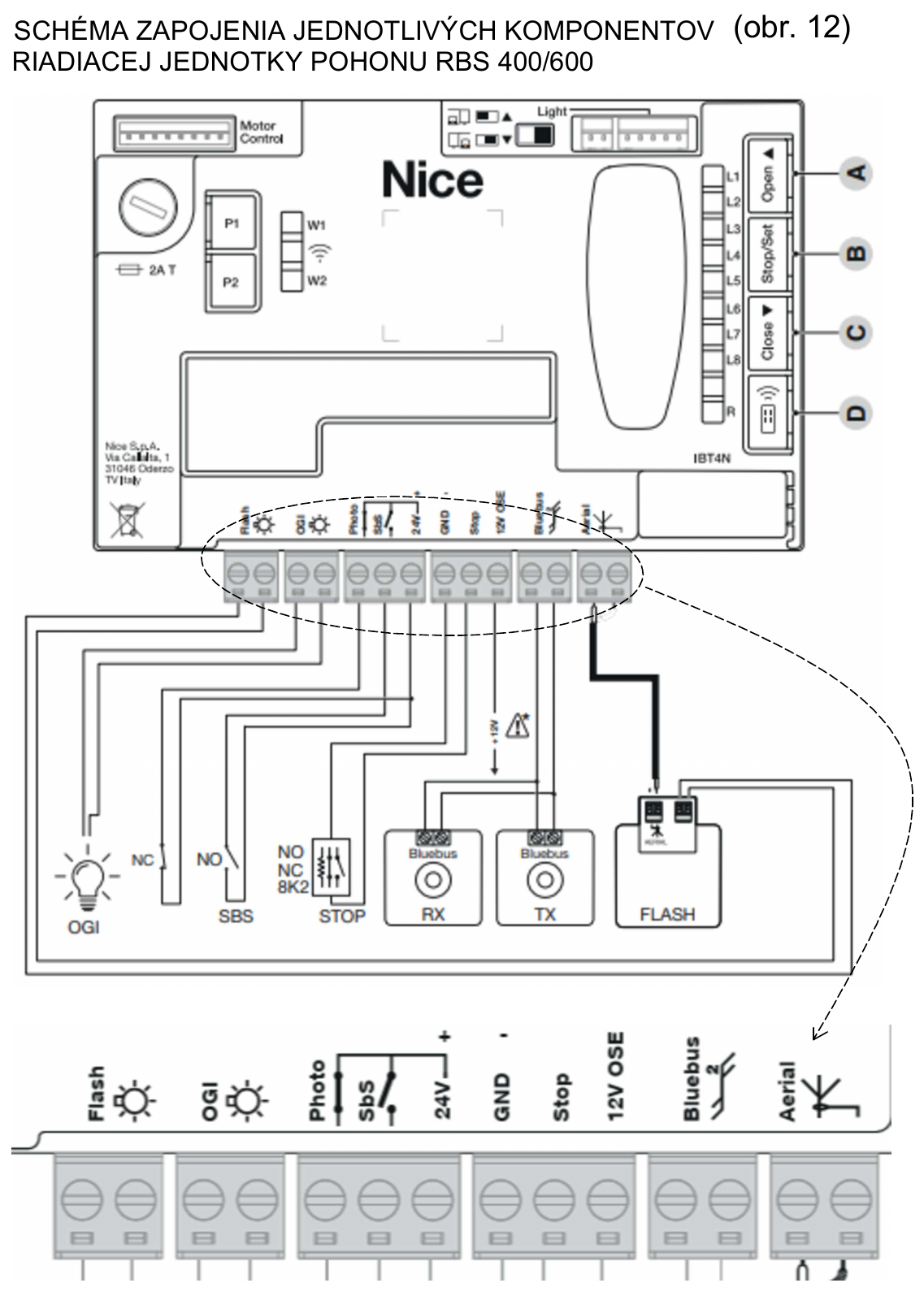

A NICE Robus RBS400/600 vezérlőegység alkatrészeinek kapcsolási rajza, a sorkapocs kinagyított részletével, 12. ábra

Az RBS400/600 vezérlőegység egyes alkatrészeinek kapcsolási rajza, 12. ábra. Kattintson a rajz és a sorkapocs részletének teljes felbontású megnyitásához.

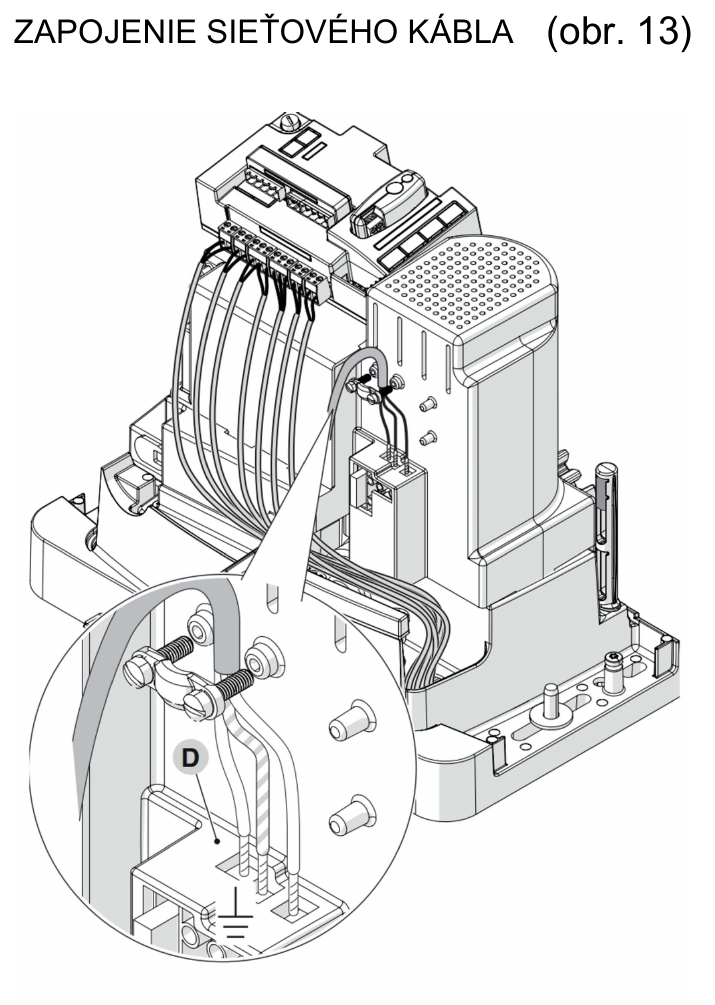

A NICE Robus RBS400/600 meghajtás hálózati kábelének bekötési rajza, a csatlakozás részletével, 13. ábra

A hálózati kábel bekötése, 13. ábra. Kattintson az éles részlet megnyitásához.

A régebbi ROAD összeállításhoz továbbra is elérhető a eredeti NICE ROAD 400 kapcsolási rajz. Aktuális kínálat: NICE meghajtások tolókapukhoz.

Sín kiválasztása sínes kapuhoz

Először válassza ki a sín formáját, és csak utána a görgőket. Az U-sín lekerekített futófelülete U alakú horonnyal rendelkező görgőhöz való, a V-sín 90°-os csúcsú, és V alakú görgő illik hozzá. A csavarozható síneket megszilárdult, sík alaphoz kell rögzíteni, a betonozható változatot pedig közvetlenül betonozáskor kell beépíteni.

Az aktuális kategória szokásos egyenes sínjei

Sín Forma Szerelés Anyag
U16 csavarozható sín U16 csavarozható Zn
U20 csavarozható sín U20 csavarozható Zn
V csavarozható sín V csavarozható Zn
U20 betonozható sín U20 betonozható Zn
INOX U16 rozsdamentes acél csavarozható sín U16 csavarozható INOX
INOX U20 rozsdamentes acél csavarozható sín U20 csavarozható INOX
INOX V rozsdamentes acél csavarozható sín V csavarozható INOX

A táblázat az U/V sínvonalak szokásos sínjeit tartalmazza. Az íves síneket szándékosan hagytuk ki. A teljes aktuális választék a következő kategóriában található: sínek sínes tolókapukhoz.

Görgők kiválasztása sínes kapuhoz

A megfelelő sínforma kiválasztása után a kapu tömege, a görgő átmérője és a rögzítés módja a döntő. Egy kapuhoz általában egy pár görgőt használnak, ezért a termékoldalon a szokásos modelleknél a teherbírás párra vonatkozik.

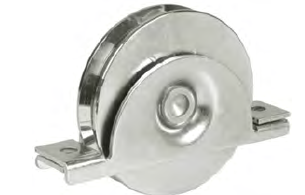

Süllyesztett, csavarozható görgő sínes kapuhoz

Süllyesztett, csavarozható
Görgő megtekintése

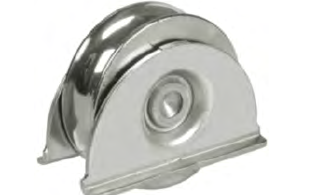

Süllyesztett, hegeszthető görgő sínes kapuhoz

Süllyesztett, hegeszthető
Görgő megtekintése

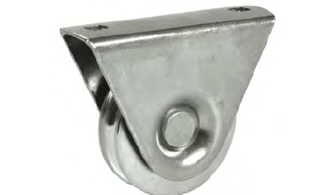

  • Konzolos görgő a leggyakrabban használt típus, és egyszerűbben szerelhető.
  • Süllyesztett görgőt akkor használnak, ha kisebb távolságot szeretnénk a kapu és a talaj között. A szerkezet alsó profiljába kell süllyeszteni.
  • A süllyesztett görgő típustól függően csavarozható vagy hegeszthető a szerkezethez.

A görgők szokásos, aktuális változatai

Termék Sín Elérhető átmérők
IBFM csavarozható konzolos görgő U16 Ø50, Ø60, Ø80, Ø90, Ø100
IBFM süllyesztett, csavarozható görgő U16 Ø60, Ø80, Ø90, Ø100
IBFM süllyesztett, hegeszthető görgő U16 Ø60, Ø80, Ø90, Ø100
IBFM csavarozható konzolos görgő U20 Ø80, Ø100
IBFM süllyesztett, csavarozható görgő U20 Ø80, Ø100, Ø140
IBFM csavarozható konzolos görgő V Ø50, Ø60, Ø80, Ø90, Ø100
IBFM süllyesztett, csavarozható görgő V Ø60, Ø80, Ø90, Ø100
IBFM süllyesztett, hegeszthető görgő V Ø80, Ø90, Ø100

Az átmérőt az adott termékoldal változattáblázatában választhatja ki.Összes görgő sínes kapukhoz

Sínes kapu vezetésének kiválasztása

A vezetés a kapu felső részét a megfelelő nyomvonalon tartja. Nem viseli a kapuszárny súlyát, a görgők pedig nem szoríthatják annyira a keretet, hogy a kapu súrlódjon.

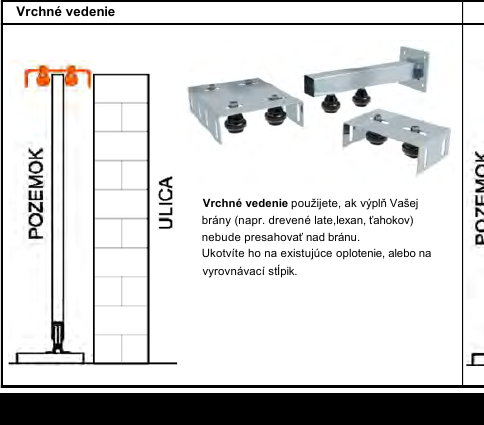

Sínes tolókapu felső vezetése a görgők között

Felső vezetés a görgők között
Felső vezetés megtekintése

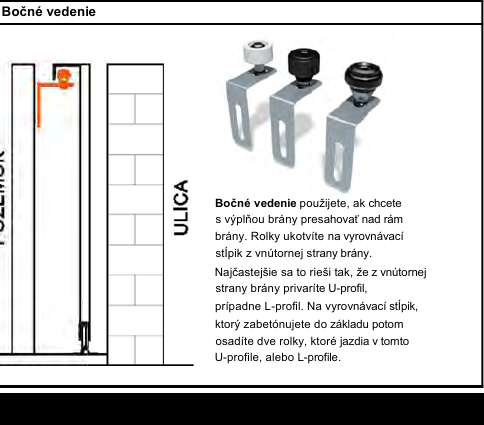

Sínes tolókapu oldalvezetése a profilban elhelyezett görgővel

Oldalvezetés U- vagy L-profilban elhelyezett görgővel
Oldalvezetés megtekintése
Felső vezetés Oldalvezetés
Akkor használja, ha a kitöltés nem nyúlik a keret felső profilja fölé. A görgős tartót kerítéshez, alacsony falhoz vagy kiegyenlítő oszlophoz kell rögzíteni. Akkor használja, ha a kitöltésnek a keret fölé kell nyúlnia. A kapuszárny belső oldalára U- vagy L-profilt hegesztenek, amelyben az oszlopról érkező görgő fut.

A kapukeret és a kitöltés alapján válassza ki a vezetés módját.Minden vezetőelem sínes kapukhoz

Ütközők, zárás és vezérlés

Kap ütközői

Az alsó ütköző zárt vagy nyitott helyzetben megállítja a keretet. A felső ütköző a kapuszárnyat is stabilizálja a véghelyzetben. A kapumozgató a beállított véghelyzetekben állítja meg a kaput. A mechanikus ütközőket akkor is hagyja meg, mert a kapu kézi mozgatásakor is megállítják, ha a hajtást kioldották.

Tekintse meg a sínes kapuk alsó és felső ütközőit.

Kézi zárás

Kézi működtetésű kapukhoz kampós zárat használnak. Sínes kapunál a kapuszárny zárból való kiemelése ellen is gondoskodni kell egy csappal vagy más rögzítőelemmel. A zárhoz válasszon kompatibilis kilincset vagy fogantyút a keret és a kitöltés vastagságának megfelelően.

Tekintse meg a sínes kapukhoz való zárakat, kilincseket és fogantyúkat.

A hajtás vezérlése

A kapu működtethető NICE távirányítóval vagy más márkájú távirányítóval, kulcsos kapcsolóval, nyomógombbal, billentyűzettel, olvasóval vagy okosmodullal. A vevő és a távirányítók kompatibilitását az adott vezérlőegység alapján kell ellenőrizni, nem csupán a hajtás márkája szerint.

Ellenőrzés a kapumozgató felszerelése előtt

A kapumozgató felszerelése előtt kézzel mozgassa végig a kaput a teljes útvonalán. A mozgásnak egyenletesnek kell lennie, akadás és túlzott ellenállás nélkül. Ellenőrizze a vezetést és az ütközőket. A kapumozgató nem használható a mechanikai szerelés hibáinak leküzdésére.

Sínes kapuk műszaki rajzai 2,5–6,5 m-es szabad áthaladási szélességhez

A rajz megnyitásához kattintson a képre. Az alapméreteket, profilokat és tömegeket az alábbi szövegben is megtalálja.

A megadott értékek nem jelentenek minden azonos áthaladási szélességű kapura érvényes, általános teherbírást.

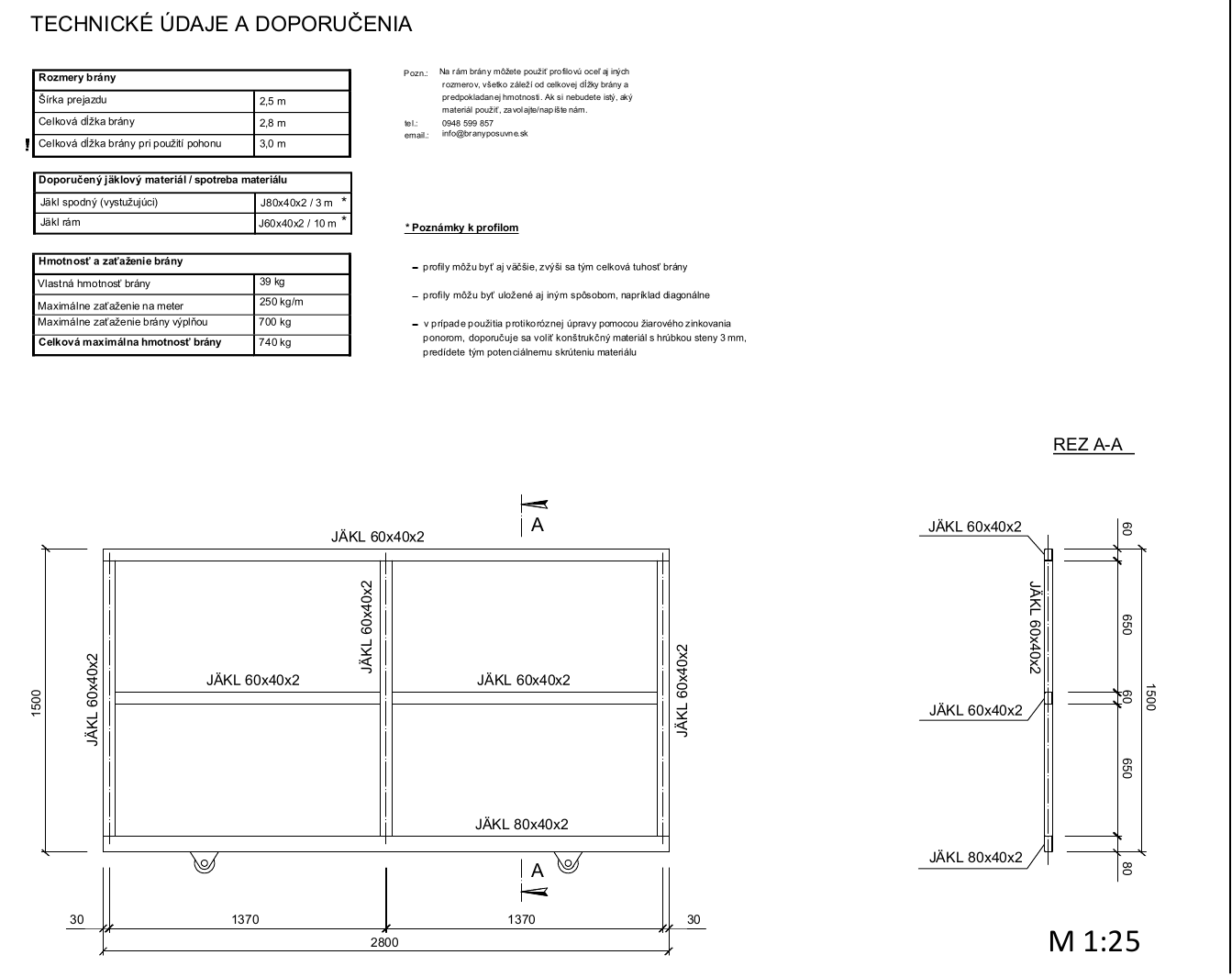

Sínes kapu 2,5 m-es szabad áthaladási szélességgel

Sínes kapu szerkezeti rajza 2,5 m-es szabad áthaladási szélességhez

Kattintson a teljes rajz megnyitásához teljes felbontásban.

  • A kapu teljes hossza 2,8 m
  • Hajtással 3,0 m
  • Alsó profil J80 × 40 × 2 / 3 m
  • Keret J60 × 40 × 2 / 10 m
  • Saját tömeg 39 kg
  • Max. terhelés méterenként 250 kg/m
  • A kitöltés max. tömege 700 kg
  • Teljes max. tömeg 740 kg

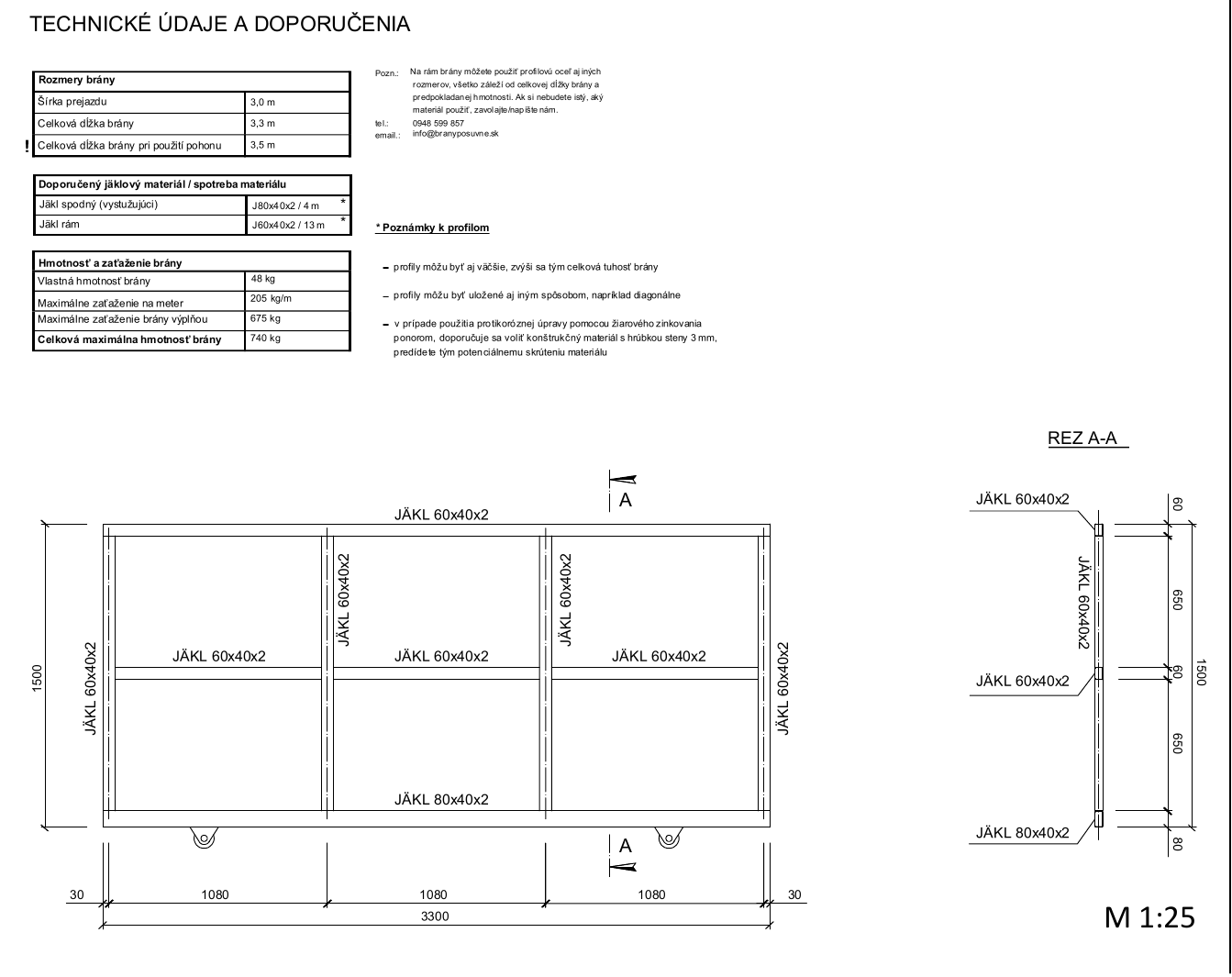

Sínes kapu 3,0 m-es szabad áthaladási szélességgel

Sínes kapu szerkezeti rajza 3,0 m-es szabad áthaladási szélességhez

Kattintson a teljes rajz megnyitásához teljes felbontásban.

  • A kapu teljes hossza 3,3 m
  • Hajtással 3,5 m
  • Alsó profil J80 × 40 × 2 / 4 m
  • Keret J60 × 40 × 2 / 13 m
  • Saját tömeg 48 kg
  • Max. terhelés méterenként 205 kg/m
  • A kitöltés max. tömege 675 kg
  • Teljes max. tömeg 740 kg

Sínes kapu 3,5 m-es szabad áthaladási szélességgel

Sínes kapu szerkezeti rajza 3,5 m-es szabad áthaladási szélességhez

Kattintson a teljes rajz megnyitásához teljes felbontásban.

  • A kapu teljes hossza 3,8 m
  • Hajtással 4,0 m
  • Alsó profil J80 × 40 × 2 / 4 m
  • Keret J60 × 40 × 2 / 14 m
  • Saját tömeg 52 kg
  • Max. terhelés méterenként 235 kg/m
  • A kitöltés max. tömege 880 kg
  • Teljes max. tömeg 960 kg

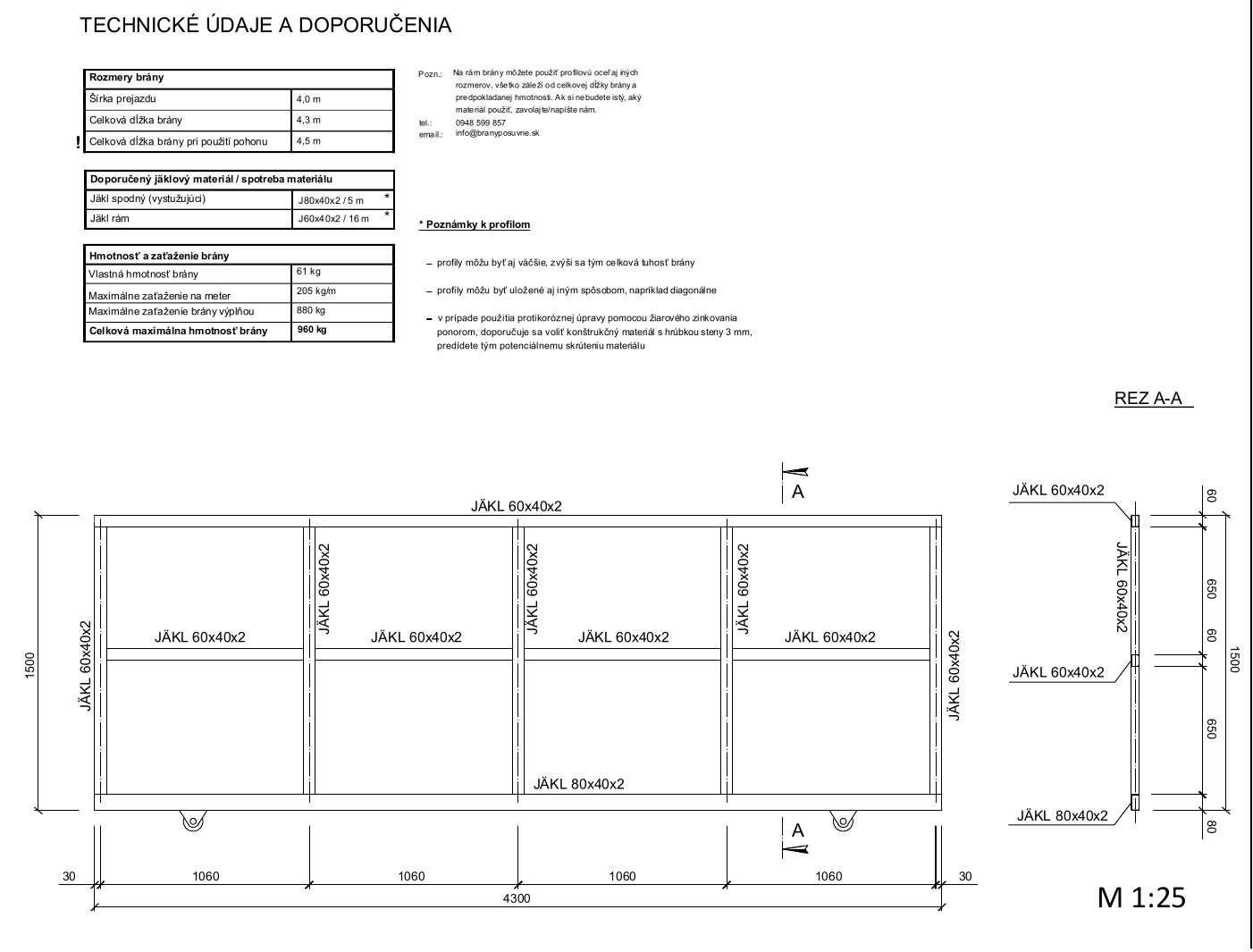

Sínes kapu 4,0 m-es szabad áthaladási szélességgel

Sínes kapu szerkezeti rajza 4,0 m-es szabad áthaladási szélességhez

Kattintson a teljes rajz megnyitásához teljes felbontásban.

  • A kapu teljes hossza 4,3 m
  • Hajtással 4,5 m
  • Alsó profil J80 × 40 × 2 / 5 m
  • Keret J60 × 40 × 2 / 16 m
  • Saját tömeg 61 kg
  • Max. terhelés méterenként 205 kg/m
  • A kitöltés max. tömege 880 kg
  • Teljes max. tömeg 960 kg

Sínes kapu 4,5 m-es szabad áthaladási szélességgel

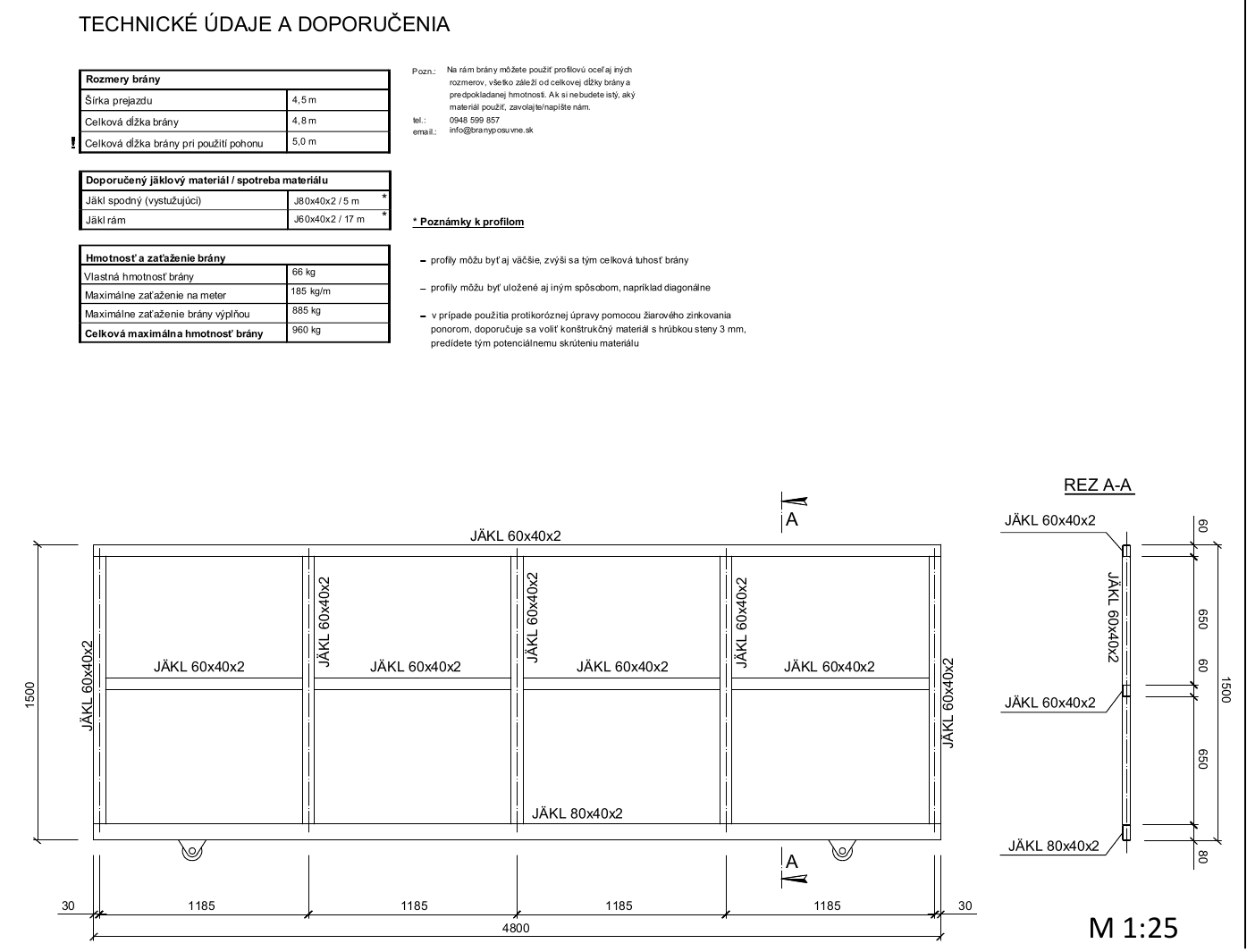

Sínes kapu szerkezeti rajza 4,5 m-es szabad áthaladási szélességhez

Kattintson a teljes rajz megnyitásához teljes felbontásban.

  • A kapu teljes hossza 4,8 m
  • Hajtással 5,0 m
  • Alsó profil J80 × 40 × 2 / 5 m
  • Keret J60 × 40 × 2 / 17 m
  • Saját tömeg 66 kg
  • Max. terhelés méterenként 185 kg/m
  • Max. kitöltési tömeg 885 kg
  • Max. össztömeg 960 kg

5,0 m szabad átjárószélességű sínen futó kapu

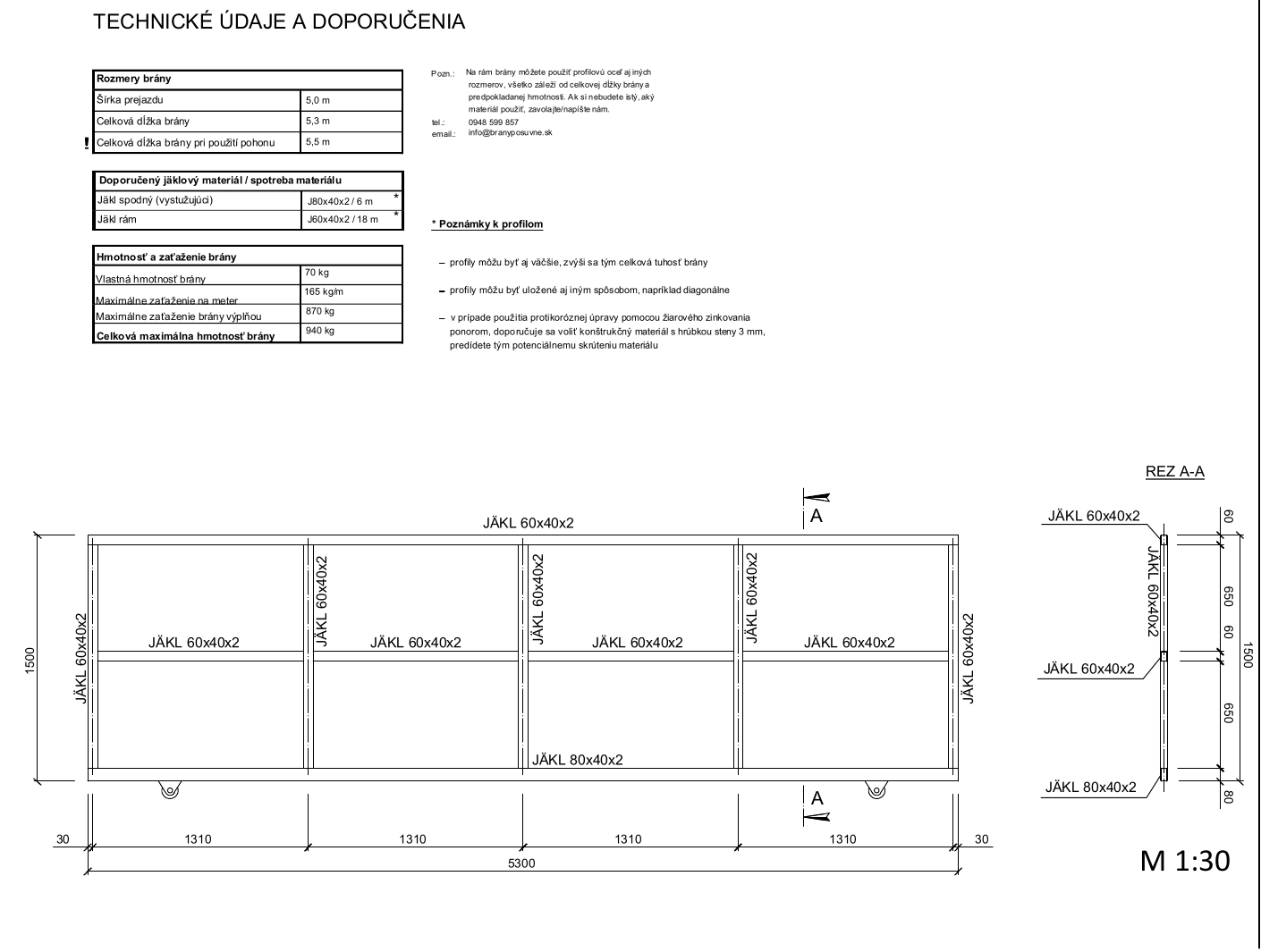

5,0 m szabad átjárószélességű sínen futó kapu szerkezeti rajza

Kattintson a teljes rajz teljes felbontású megnyitásához.

  • A kapu teljes hossza 5,3 m
  • Meghajtással 5,5 m
  • Alsó profil J80 × 40 × 2 / 6 m
  • Keret J60 × 40 × 2 / 18 m
  • Saját tömeg 70 kg
  • Max. terhelés méterenként 165 kg/m
  • Max. kitöltési tömeg 870 kg
  • Max. össztömeg 940 kg

5,5 m szabad átjárószélességű sínen futó kapu

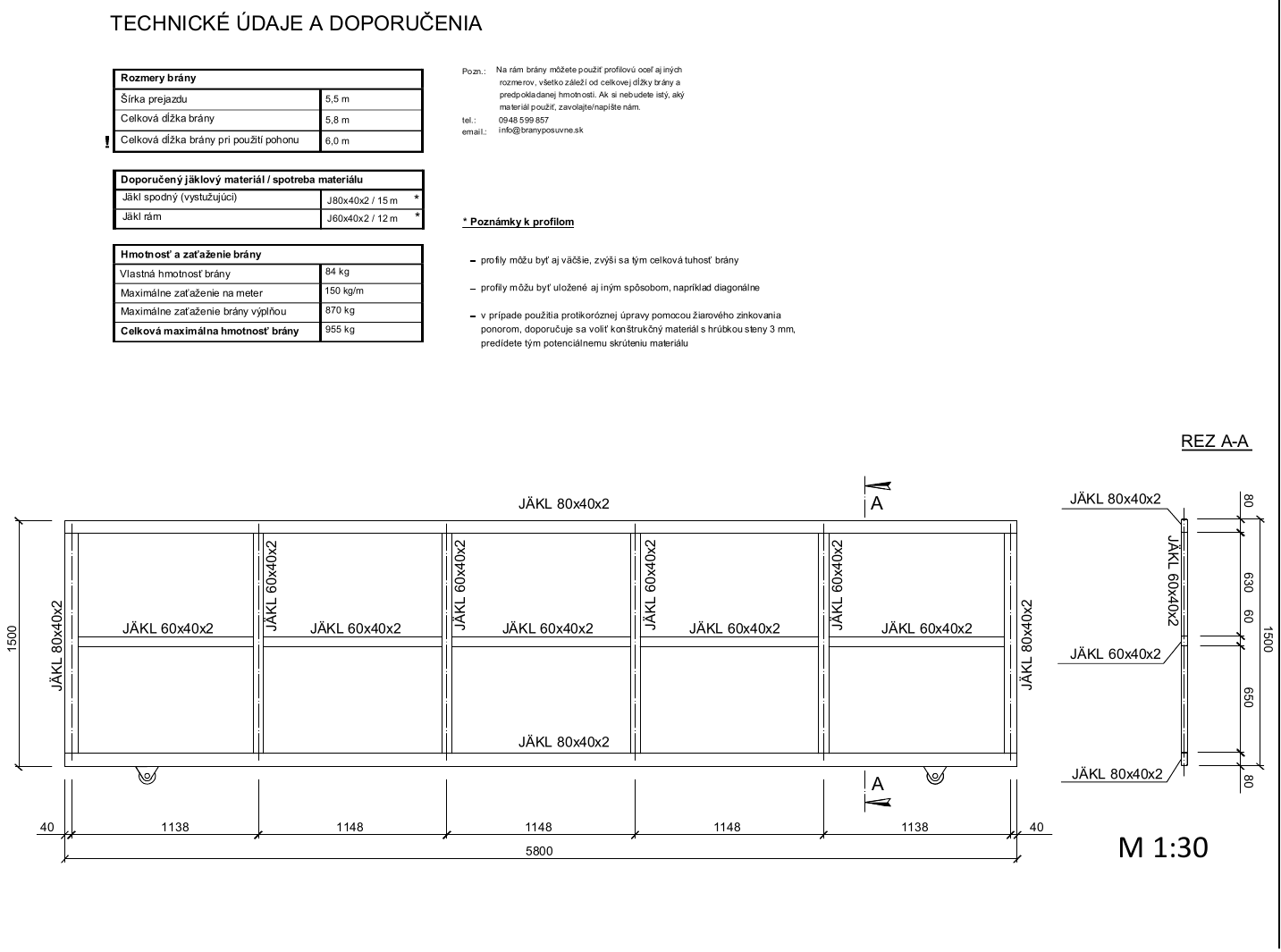

5,5 m szabad átjárószélességű sínen futó kapu szerkezeti rajza

Kattintson a teljes rajz teljes felbontású megnyitásához.

  • A kapu teljes hossza 5,8 m
  • Meghajtással 6,0 m
  • J80 × 40 × 2 profilok 15 m
  • J60 × 40 × 2 profilok 12 m
  • Saját tömeg 84 kg
  • Max. terhelés méterenként 150 kg/m
  • Max. kitöltési tömeg 870 kg
  • Max. össztömeg 955 kg

6,0 m szabad átjárószélességű sínen futó kapu

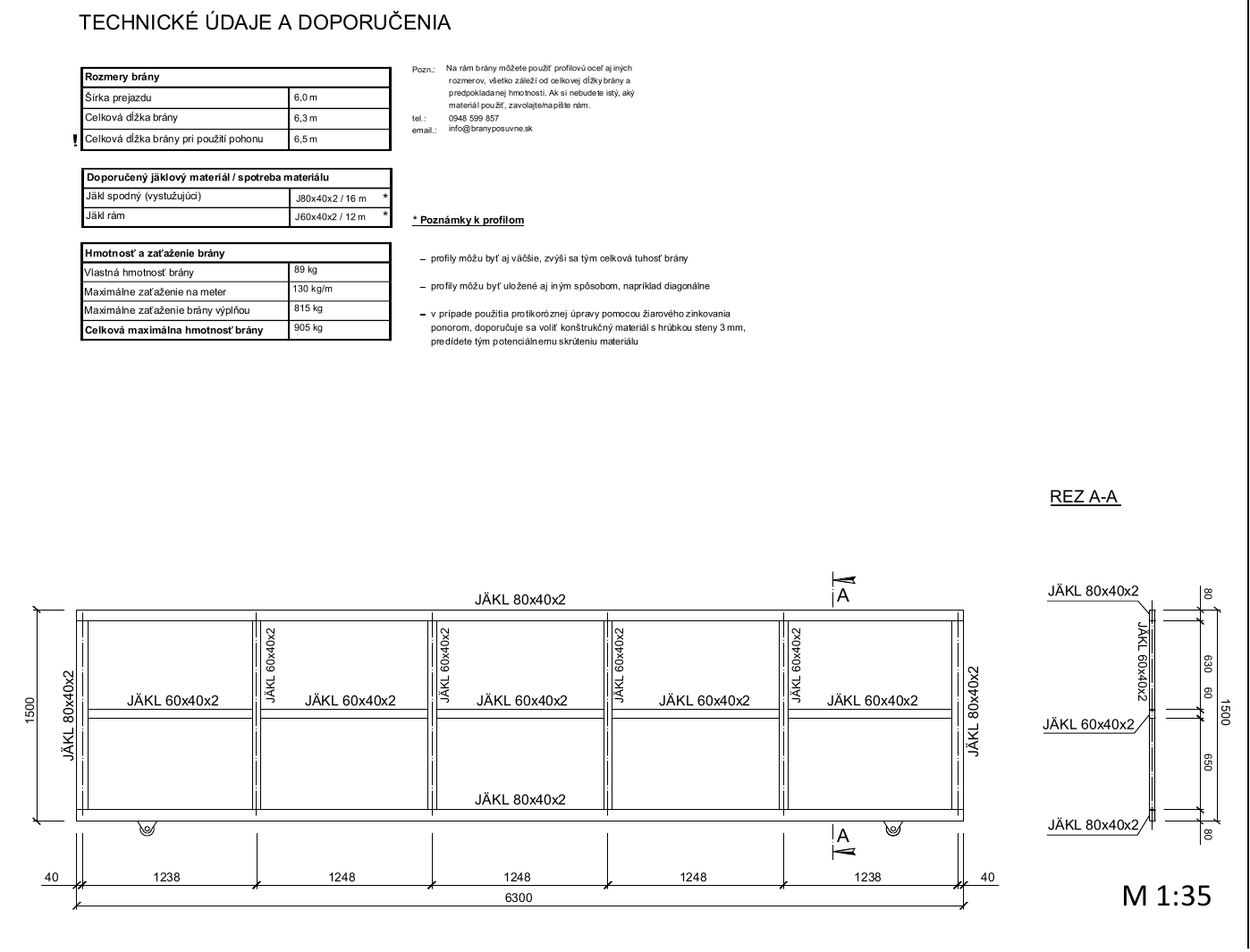

6,0 m szabad átjárószélességű sínen futó kapu szerkezeti rajza

Kattintson a teljes rajz teljes felbontású megnyitásához.

  • A kapu teljes hossza 6,3 m
  • Meghajtással 6,5 m
  • J80 × 40 × 2 profilok 16 m
  • J60 × 40 × 2 profilok 12 m
  • Saját tömeg 89 kg
  • Max. terhelés méterenként 130 kg/m
  • Max. kitöltési tömeg 815 kg
  • Max. össztömeg 905 kg

6,5 m szabad átjárószélességű sínen futó kapu

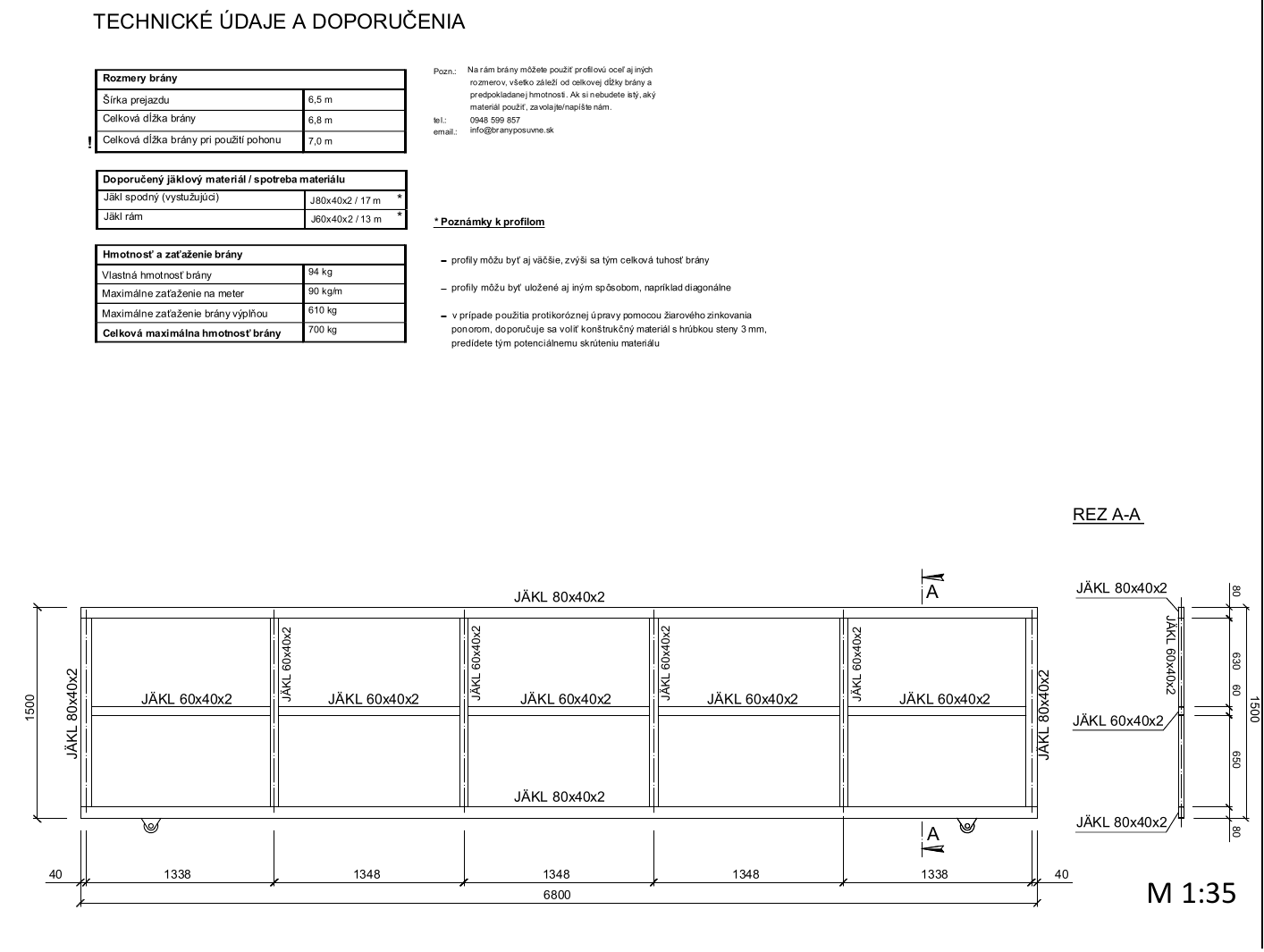

6,5 m szabad átjárószélességű sínen futó kapu szerkezeti rajza

Kattintson a teljes rajz teljes felbontású megnyitásához.

  • A kapu teljes hossza 6,8 m
  • Meghajtással 7,0 m
  • J80 × 40 × 2 profilok 17 m
  • J60 × 40 × 2 profilok 13 m
  • Saját tömeg 94 kg
  • Max. terhelés méterenként 90 kg/m
  • Max. kitöltési tömeg 610 kg
  • Max. össztömeg 700 kg

A megadott méretek példaként szolgálnak. A profilok lehetnek nagyobbak, illetve átlósan is elhelyezhetők. Tűzihorganyzás esetén 3 mm falvastagságú anyag használata ajánlott a keret elcsavarodásának kockázata csökkentése érdekében.

A tömeg- és terhelési értékek nem jelentenek statikai szakvéleményt az adott kapura vonatkozóan. Nehéz, tömör kitöltés, szeles helyszín, nem szokványos magasság vagy méret esetén ellenőriztesse a keretet, a görgőket, a sínt, a rögzítést és a meghajtást is.

Egyszerűbb komponenskészlet-választás

A készlet a kapu átjárószélességéhez igazodó sínt, görgőket, ütközőket és vezetőelemeket tartalmaz. A kapu átjárószélessége, kivitele, valamint az alapján válasszon, hogy tartalmazzon-e a készlet meghajtást is.

Standard a horganyzással felületvédett fémalkatrészeket tartalmazó készleteket jelöli. INOX a rozsdamentes acélból készült korrózióálló fémalkatrészeket jelöli. A nem fém alkatrészek, például a nejlongörgők, az adott készletnek megfelelően változnak. A meghajtással rendelkező készleteknél annak típusa közvetlenül a táblázatban van feltüntetve.

A kínálat mind a kilenc sínes kapukészlete

Készlet / átjárószélesség Kivitel A készletben lévő meghajtás
Készlet 3,0 m-ig Standard Meghajtás nélkül
Készlet 4,5 m-ig Standard Meghajtás nélkül
Készlet 6,5 m-ig Standard Meghajtás nélkül
Készlet 3,0 m-ig Standard NICE Road 400
Készlet 4,5 m-ig Standard NICE Robus RBS400
Készlet 6,5 m-ig Standard NICE Robus RBS600
Készlet 3,0 m-ig INOX Meghajtás nélkül
Készlet 4,5 m-ig INOX Meghajtás nélkül
Készlet 6,5 m-ig INOX Meghajtás nélkül

A kerekek és a vezetés típusát a szerelési mód és a kapu kitöltése alapján válassza ki a termékoldalon. A pontos tartalmat, az elérhető változatokat, az árat és a készletinformációt mindig az adott készletnél ellenőrizze.

A teljes, aktuális kínálat: sínfutású kapuk készletei.

Nem találta meg a választ? Hívjon minket

Ha nem találta meg a keresett információt, lépjen kapcsolatba velünk. Segítünk kiválasztani az adott sínfutású kapuhoz megfelelő alkatrészeket.

Azok az adatok, amelyekre szükségünk van a megfelelő termékek kiválasztásához

  • a szabad átjáró szélessége és a nyitáshoz szükséges teljes hely,
  • a teljes kapuszárny méretei és a kitöltéssel együtt becsült tömege,
  • hogy a sínt csavarozni vagy betonba ágyazni kell-e,
  • a helyszín fényképe vagy vázlata, valamint az alapfelület típusára vonatkozó információ,
  • hogy a kapu kézi működtetésű vagy motoros lesz-e.
Műszaki figyelmeztetés: A kézikönyv gyakorlati segítség, nem helyettesíti a tervet, a statikai vizsgálatot vagy a hajtás gyártójának aktuális szerelési útmutatóját. A biztonsági berendezéseket és az elektromos szerelést az adott kapuhoz és a hatályos előírásokhoz igazodva kell megtervezni.
