Más márkájú külső vevőegység csatlakoztatása a NICE Robus RBS meghajtáshoz
Más márkájú külső vevő általában tápellátást és relékimenetet igényel. A Robus RBS hajtások 24 V egyenáramot biztosítanak, a relékimenetet pedig ugyanarra a bemenetre kell csatlakoztatni, mint a vezetékes nyomógombot.
1. lépés. A külső vevő tápellátása

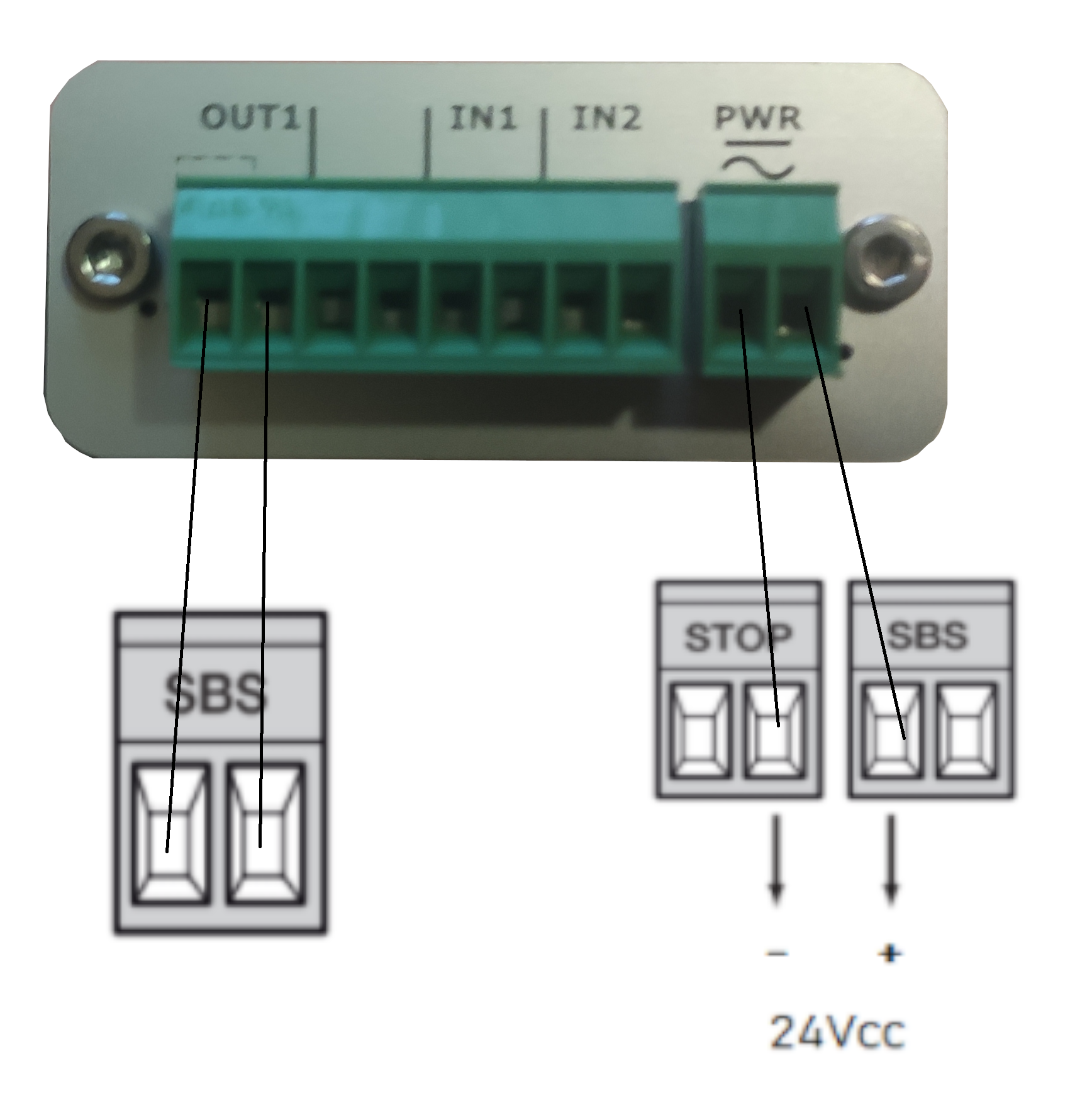

Ha olyan kiegészítő eszközöket szeretne csatlakoztatni a hajtáshoz, amelyek külső tápellátást igényelnek (pl. külső vevő, jelzőfény, kulcsos kapcsoló, mágneskártyák stb.), csatlakoztassa az eszközt az ábra szerint. A rendelkezésre álló feszültség 24 V DC, -30% és +50% közötti tűréssel, a maximális áramerősség 100 mA.
(NICE RBA3) (NICE RBA3R10)
2. lépés. Relébemenet
A relét az SBS bemenetre kell csatlakoztatni (régebbi vezérlőegységeken a jelölése P.P.). A relét az OPEN bemenetre is csatlakoztathatja, és használhatja az automatikus zárás funkciót. Ebben az esetben a külső vevő mindig csak kinyitja a kaput, az automatikus zárás pedig a beállított szünet után bezárja.
Ezután a Robus hajtáson el kell végezni a „Csatlakoztatott eszközök felismerése” műveletet. Lépések:
3. lépés. A hajtáshoz csatlakoztatott eszközök felismerése
A kiegészítő eszközök csatlakoztatása, leválasztása vagy bekötésének módosítása után minden esetben BlueBUS bemeneteken és STOP el kell végezni a kiegészítő eszközök felismerési folyamatát.
- Nyomja meg a(z) „Open” és a „Stop/Set” gombot, és tartsa lenyomva.
- Amint gyorsan villogni kezdenek L1 és L2, engedje fel a gombokat.
- Várjon néhány másodpercet, amíg a vezérlőegység befejezi az eszközök felismerését.
- Ha minden rendben ment, a STOP LED-nek világítania kell, míg az L1 és L2 LED-eknek ki kell aludniuk. Előfordulhat az is, hogy villogni kezd a L3 és L4, ha még nem végezte el a a kapuszárny hosszának felismerési folyamatát.

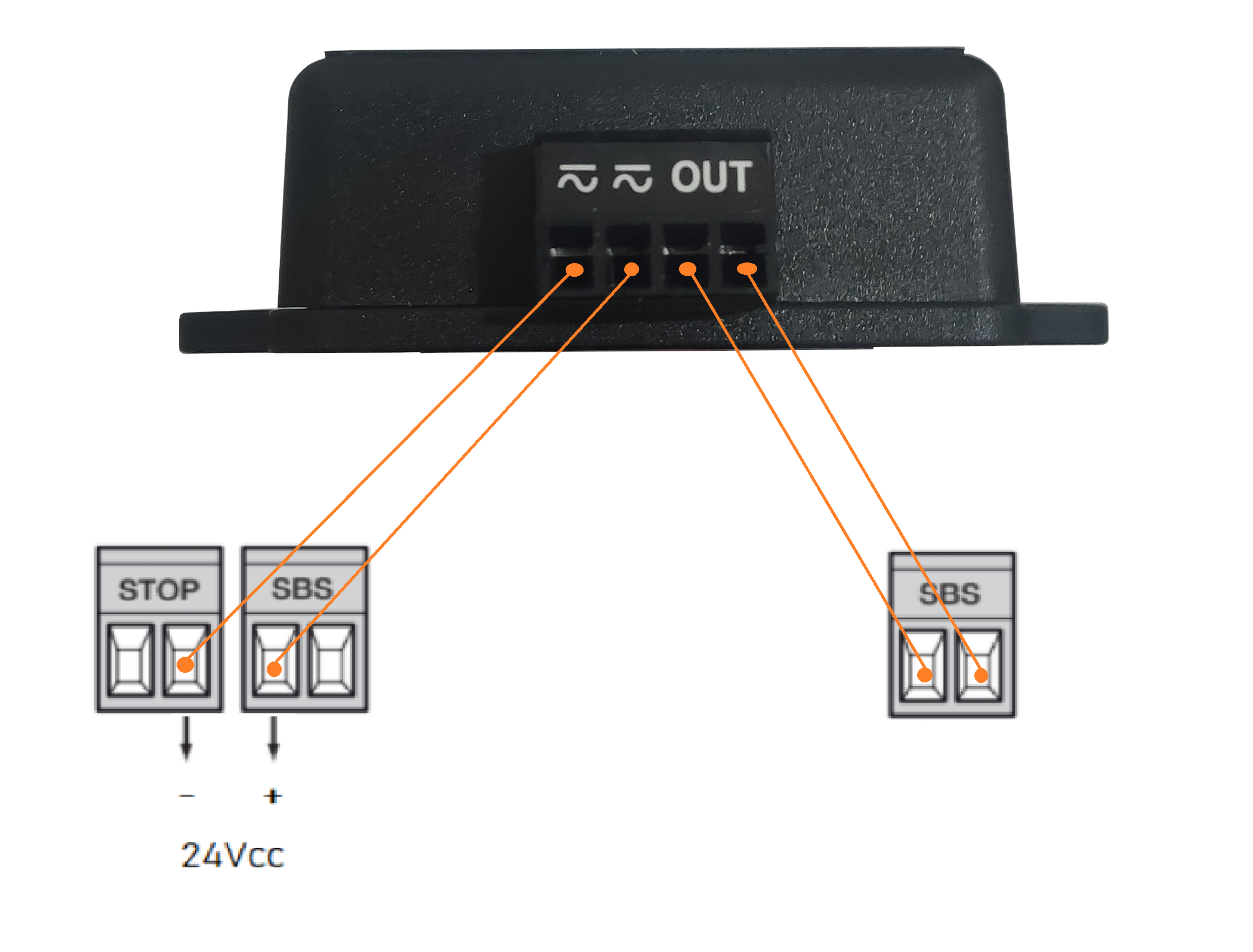

Példa a GSM-modul bekötésére GSM-05 a NICE RBA3R10 vezérlőegységhez (NICE ROBUS hajtás):
Példa a GSM-modul bekötésére GSM LITE 3+ a NICE RBA3R10 vezérlőegységhez (NICE ROBUS hajtás):
