Útmutató legfeljebb 6,5 m-es önhordó tolókapuhoz

Műszaki útmutató · házilagos kivitelezés · önhordó kapu

Az átjáró felmérésétől a beton alapozáson, kábelezésen, görgőkocsikon, vezetésen és meghajtáson át a 2,5–6,5 m-es átjárók méreteinek áttekintéséig és a műszaki rajzokig.

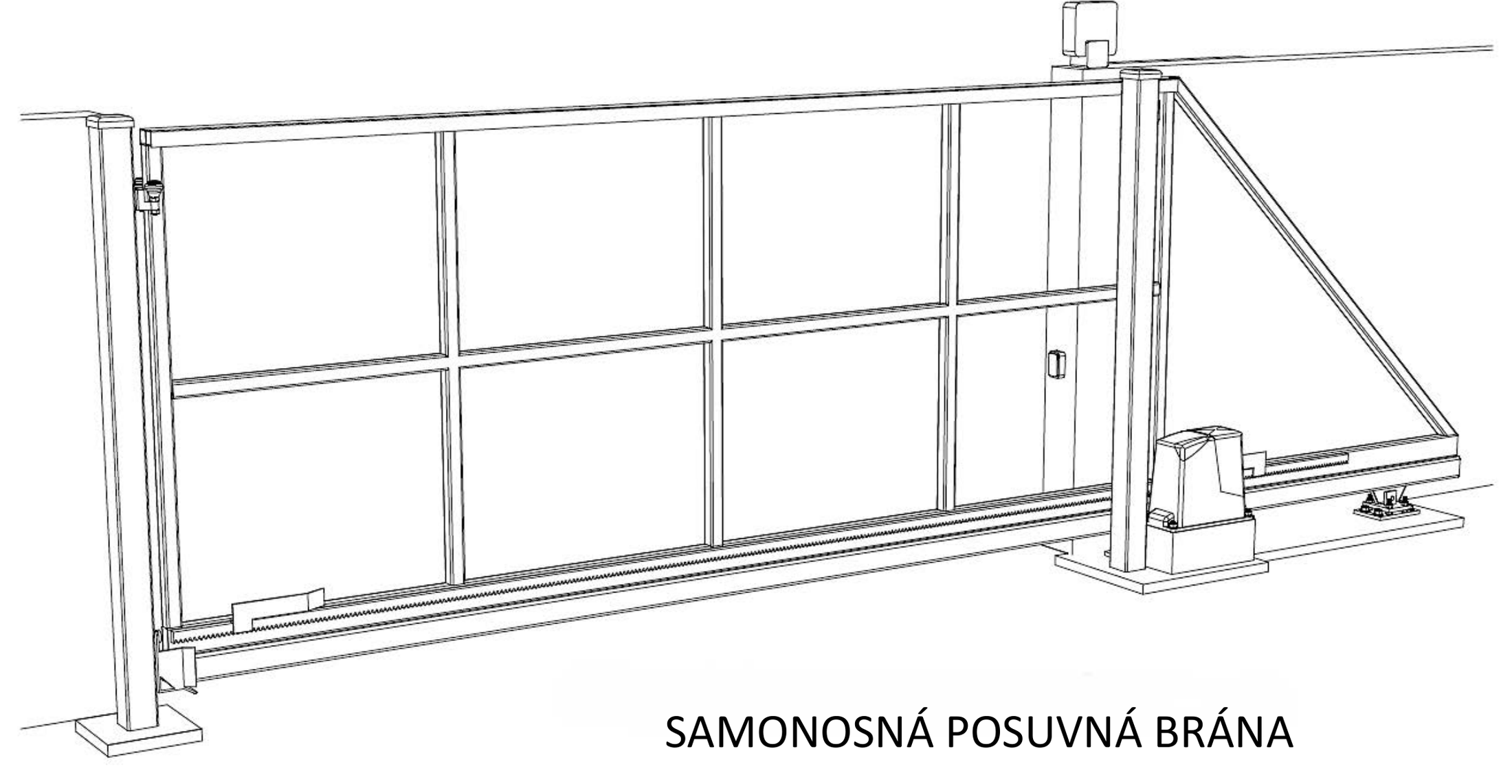

Önhordó tolókapu átjáróval, tartó C-profillal, görgőkocsikkal, ellensúllyal és meghajtással
Az önhordó tolókapu fő részei. Kattintson a rajz teljes felbontású megnyitásához.

Önhordó tolókapu az átjáró méretétől a kész szerkezetig

Az önhordó tolókapu a talaj felett, az átjáróban kialakított sín nélkül mozog. A kapuszárnyat a beton alapba rögzített görgőkocsik és a keret alsó részéhez hegesztett tartó C-profil támasztják alá. A tervezés során össze kell hangolni a kapuszárny teljes hosszát, az ellensúlyt, a profilt, a görgőkocsikat, a kapukitöltést, a vezetést, az alapot és az esetleges meghajtást.

Mit kell felmérni és kiválasztani a gyártás előtt

Helyigény

  • az átjáró szabad szélessége (ŠP),
  • a kapu nyitási iránya és eltolásának oldala,
  • a teljes kapu, az ellensúlyt is beleértve, rendelkezésére álló szabad hely,
  • a talajszint változásai a teljes mozgási út mentén.

Szerkezet

  • a keret magassága és a kapukitöltés típusa,
  • a becsült tömeg és a szélterhelés,
  • a hosszhoz és a terheléshez megfelelő görgőkocsik.

Működtetés

  • kézi vagy motoros működtetés,
  • a meghajtás, a fotocellák és a jelzőfény elhelyezése,
  • a védőcsövek elhelyezésének előkészítése betonozás előtt,
  • biztonsági élvédelem és a kockázatértékelés alapján szükséges egyéb elemek.

1. Beton alap, valamint a szerelőlemezek és alkatrészek elhelyezése

Az alap hossza a forrásban a következő képlettel szerepel: L = X + Y + Z. Az X méret 160 mm a 3 vagy 5 görgős görgőkocsiknál, illetve 240 mm a 8 görgős görgőkocsiknál. Az alap mélysége legalább 800 mm legyen; végleges méreteit azonban a talaj, a fagyviszonyok és a helyi körülmények figyelembevételével készült tervnek kell meghatároznia.

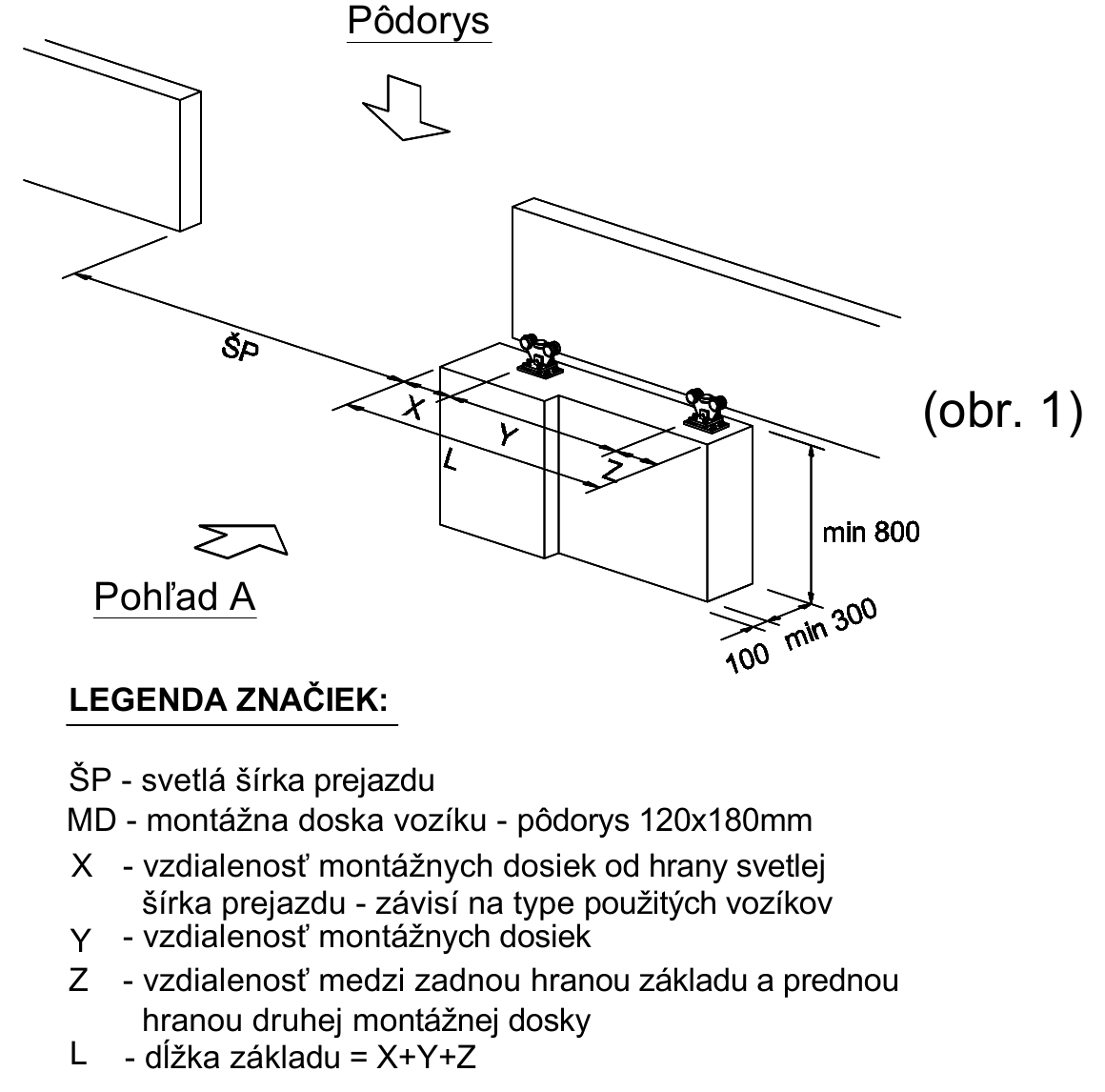

Az önhordó tolókapu alapjának térbeli vázlata X, Y, Z és L méretekkel
Az alap térbeli elrendezése; L = X + Y + Z. Kattintson a teljes felbontás megnyitásához.

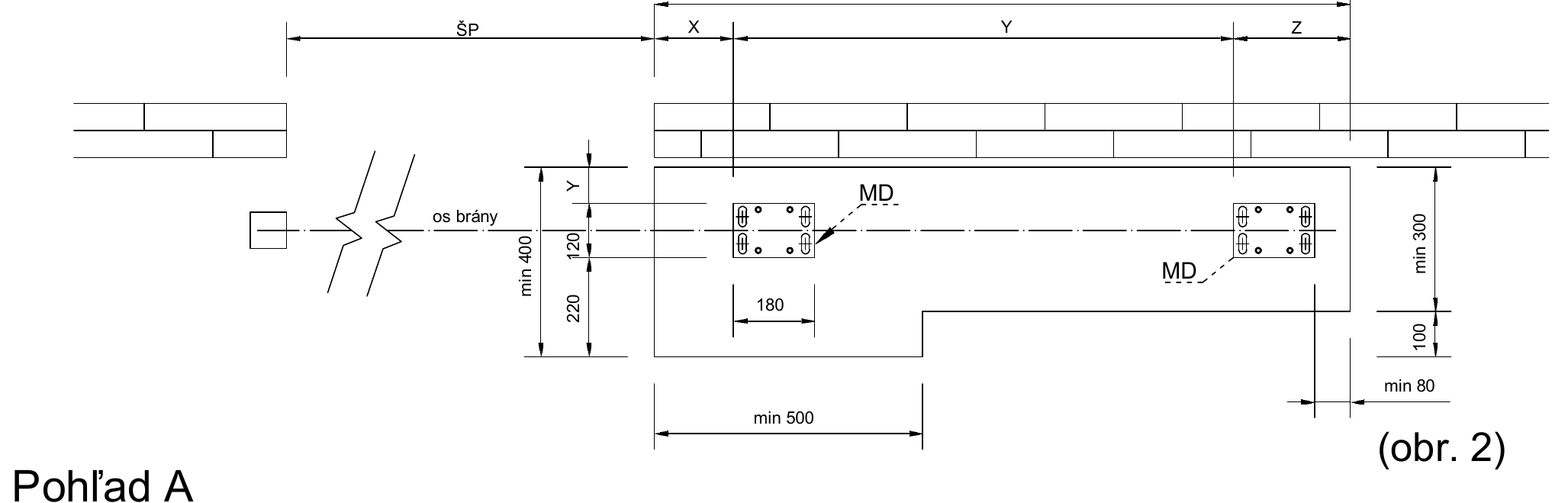

A beton alap és a görgőkocsik felülnézeti elhelyezése

Az alap felülnézete a kapu tengelyével, szerelőlemezekkel és X, Y, Z méretekkel
Felülnézet: a kapu tengelye, 120 × 180 mm-es lemezek, legalább 500 mm-es szélesség, valamint 300, 100 és 80 mm-es távolságok.

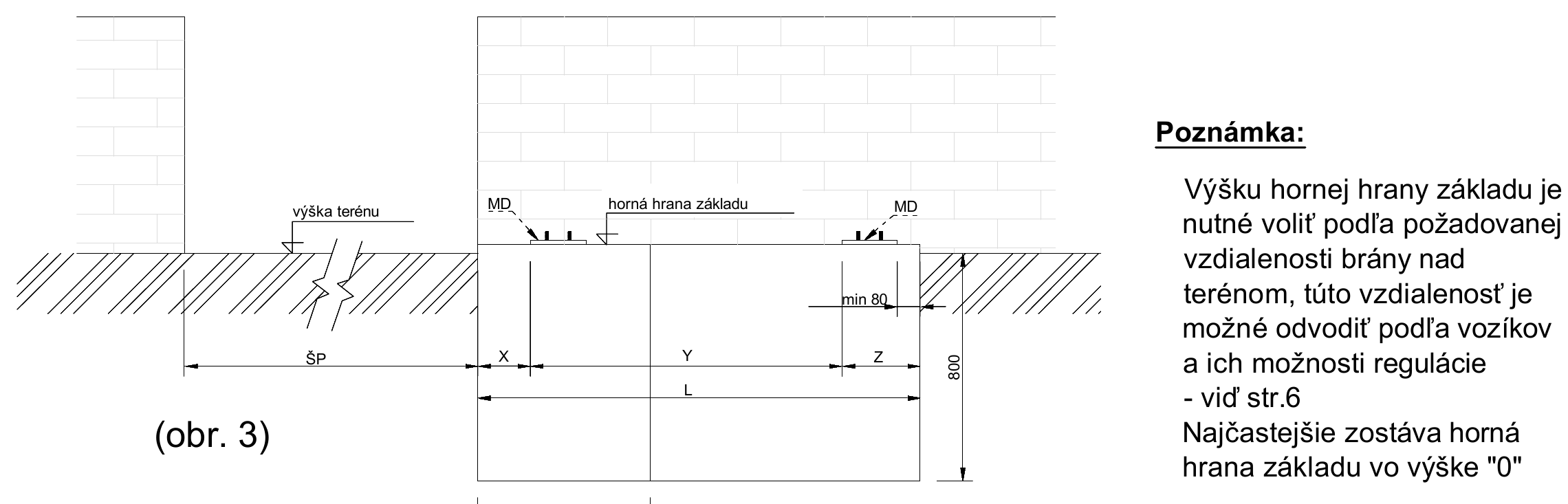

Beton alap – A nézet

Az alap, a talajszint és a görgőkocsik szerelőlemezeinek oldalnézete
A nézet: legalább 800 mm mélység; az alap felső síkjának magasságát a görgőkocsik és a talaj feletti kívánt hézag alapján kell megválasztani.
Alap 3 vagy 5 görgős görgőkocsikhoz · X = 160 mm
ŠP Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm – rövid 1 050 mm 290 mm 1 500 mm
4 500 mm – teljes 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Alap 8 görgős görgőkocsikhoz · X = 240 mm
ŠP Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm – rövid 900 mm 260 mm 1 400 mm
4 500 mm – teljes 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm
  • A görgőkocsi szerelőlapjának alaprajzi mérete 120 × 180 mm.
  • A szerelőlemezek furatai legalább 17 mm-esek legyenek; a forrás M16-os menettel történő rögzítést ír elő.
  • Lehetséges a rudak közvetlen betonba ágyazása, vegyi dübelezés a megszilárdult betonba, vagy a szerelőlemezek kialakítása az alapból; az alkalmazott módszernek az alapfelülethez és a terheléshez kell igazodnia.
  • Az alap felső éle gyakran a talajszinttel esik egybe, de a kapu talaj feletti kívánt magassága és a görgők állítási tartománya a mérvadó.

2. A kábelezés és a védőcsövek előkészítése betonozás előtt

A védőcsöveket még betonozás előtt vezesse ki a meghajtás, mindkét fotocella és a jelzőlámpa helyéhez. A meghajtásnál a választott tájolás szerint a széltől körülbelül 300 mm-re számoljon kivezetéssel; a forrás a jobb oldali oszlopnál körülbelül 180 mm-rel a megfelelő kivezetés fölött jelöli a fotocellát.

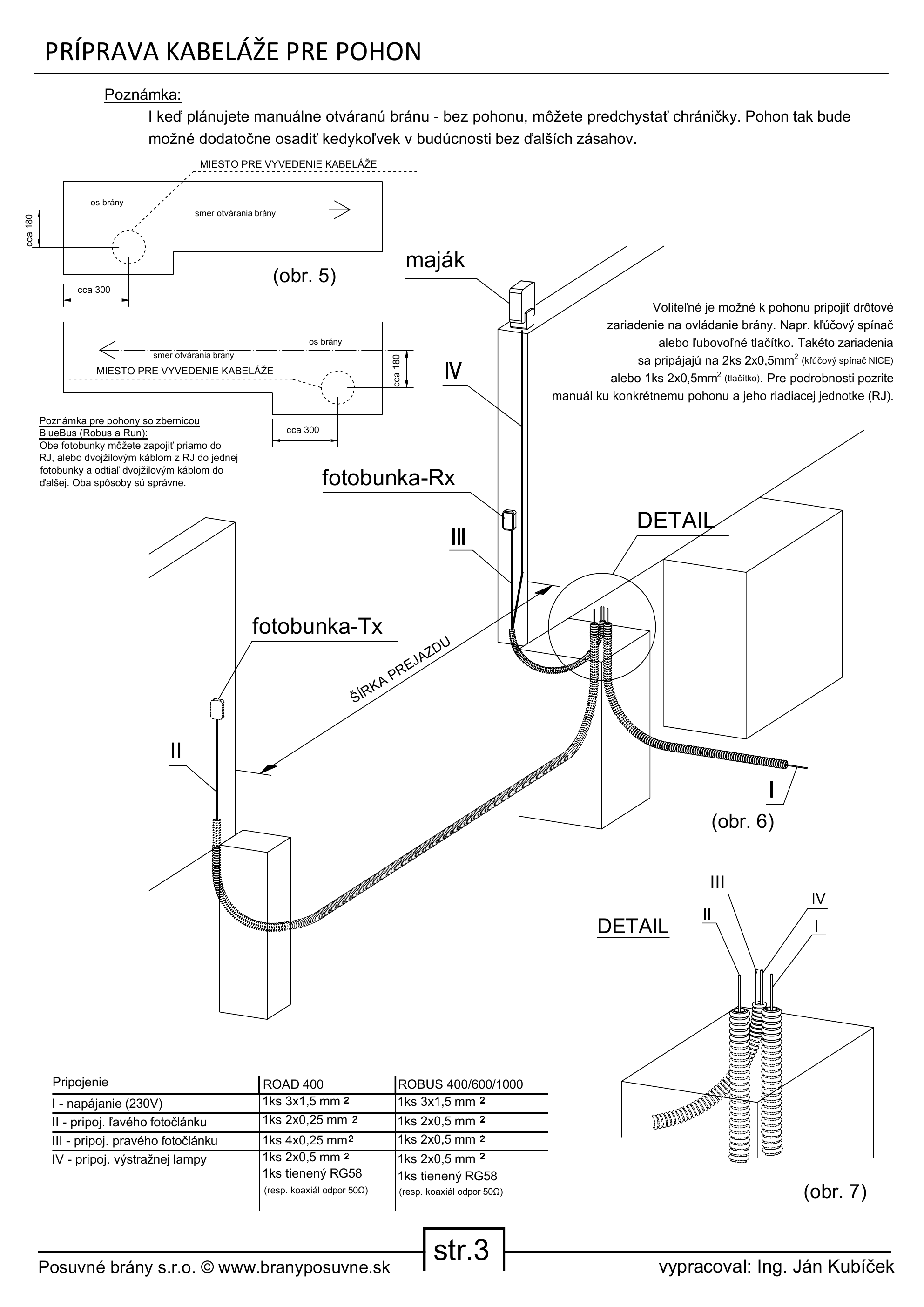

A meghajtás kábelezésének előkészítését bemutató teljes eredeti oldal, a tápellátással, fotocellákkal, jelzőlámpával, védőcsövekkel, magyarázatokkal és csatlakozási táblázattal
Az eredeti dokumentum 3. oldalának teljes tartalma: a teljes kapcsolási rajz, minden jelölés, a kísérő magyarázatok és a bekötési táblázat. Kattintson a teljes felbontás megnyitásához.
A forrásban szereplő kábel-keresztmetszetek – ellenőrizze őket az adott meghajtás kézikönyvében
Nyomvonal Funkció Nice Road RD400 Nice Robus RB 400/600/1000 – régebbi generáció
I A meghajtás 230 V-os tápellátása 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Bal oldali fotocella, adó Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Jobb oldali fotocella, vevő Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Jelzőlámpa és antenna 1 × 2 × 0,5 mm² + árnyékolt RG58, 50 Ω 1 × 2 × 0,5 mm² + árnyékolt RG58, 50 Ω

A forrás szerint az opcionális kulcsos kapcsolóhoz 2 × 2 × 0,5 mm²-es kábel, az egyszerű nyomógombhoz pedig 1 × 2 × 0,5 mm²-es kábel szükséges. BlueBUS rendszer esetén a fotocellák külön-külön vagy láncba fűzve is beköthetők a vezérlőegységhez, ha ezt az adott vezérlőegység és annak kézikönyve megengedi.

3. A kapu vezetése, a görgőkocsik és a talaj feletti magasság

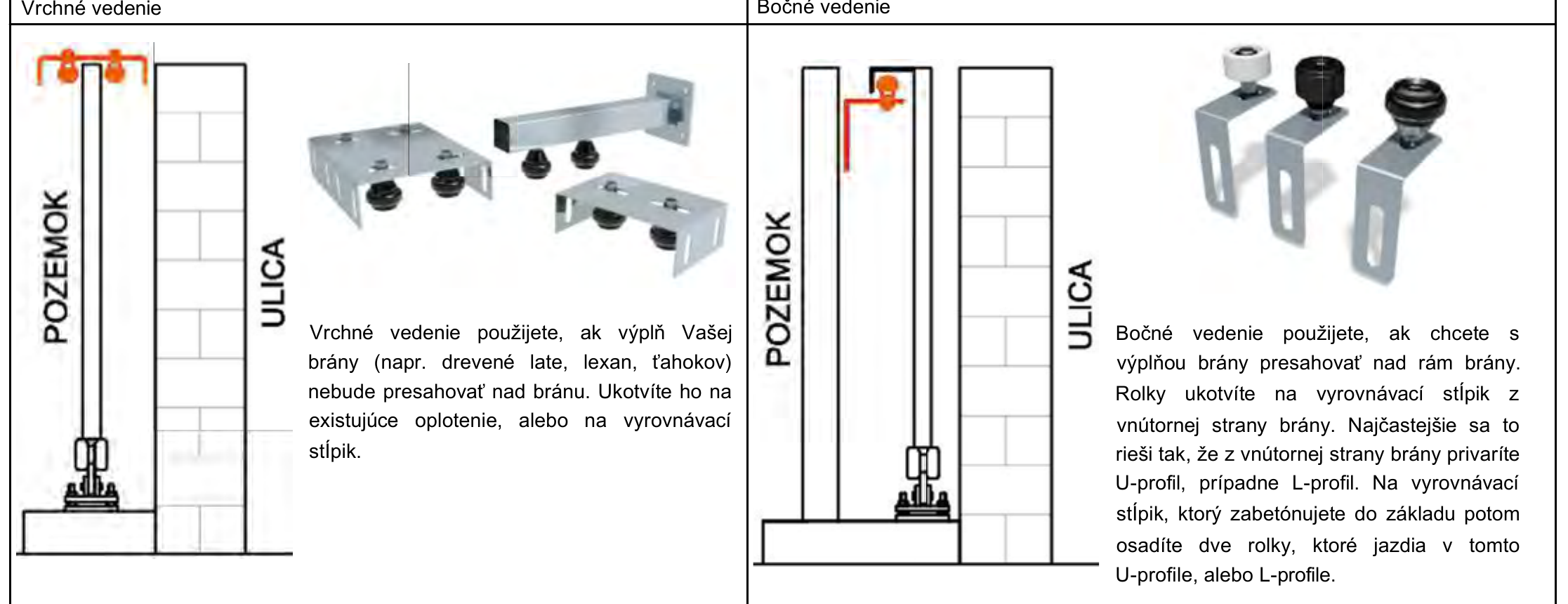

A tolókapu felső és oldalsó vezetésének összehasonlítása
Balra a felső, jobbra az oldalsó vezetés látható. A tervezés során hagyjon lehetőséget az állításra, és gondoskodjon stabil tartószerkezetről.

Felső vezetés

A vezetőgörgők a keret felső részére támaszkodnak. A szerkezetnek megfelelő helyzetű, stabil oszloppal vagy áthidalóval kell rendelkeznie, és nem szoríthatja meg a kaput.

Aktuális felső vezetők a fortamigo.hu oldalon

Oldalsó vezetés

Az oldalsó vezetőkonzol oldalról vezeti a keretet. Ellenőrizze a rendelkezésre álló helyet, az oszlop merevségét, a görgők állíthatóságát, valamint azt, hogy a kapu kitöltése és a hegesztési varratok ne lógjanak a kapu mozgási útjába.

Aktuális oldalsó vezetők a fortamigo.hu oldalon

Ajánlott görgőkocsik legfeljebb 6,5 m-es kapukhoz

Az alábbiak az útmutatóban szereplő mérettartomány tipikus választási lehetőségei. A megfelelő görgőkocsit a C-profil, az átjáró szélessége, a kapu tömege, kitöltése és szerkezete alapján válassza ki.

Összes görgőkocsitípus megtekintése

A rajzoknak megfelelő C-profilok

A 2,5–4,0 m-es átjárók rajzain 70 × 70 × 4 mm-es C-profilt használnak; a 4,5–6,5 m-esekhez 80 × 80 × 5 mm-est. Válassza ki az anyagot, a végleges terhelést pedig mindig a görgőkocsikkal és a kapu kitöltésével együtt ellenőrizze.

Összes C-profil megtekintése

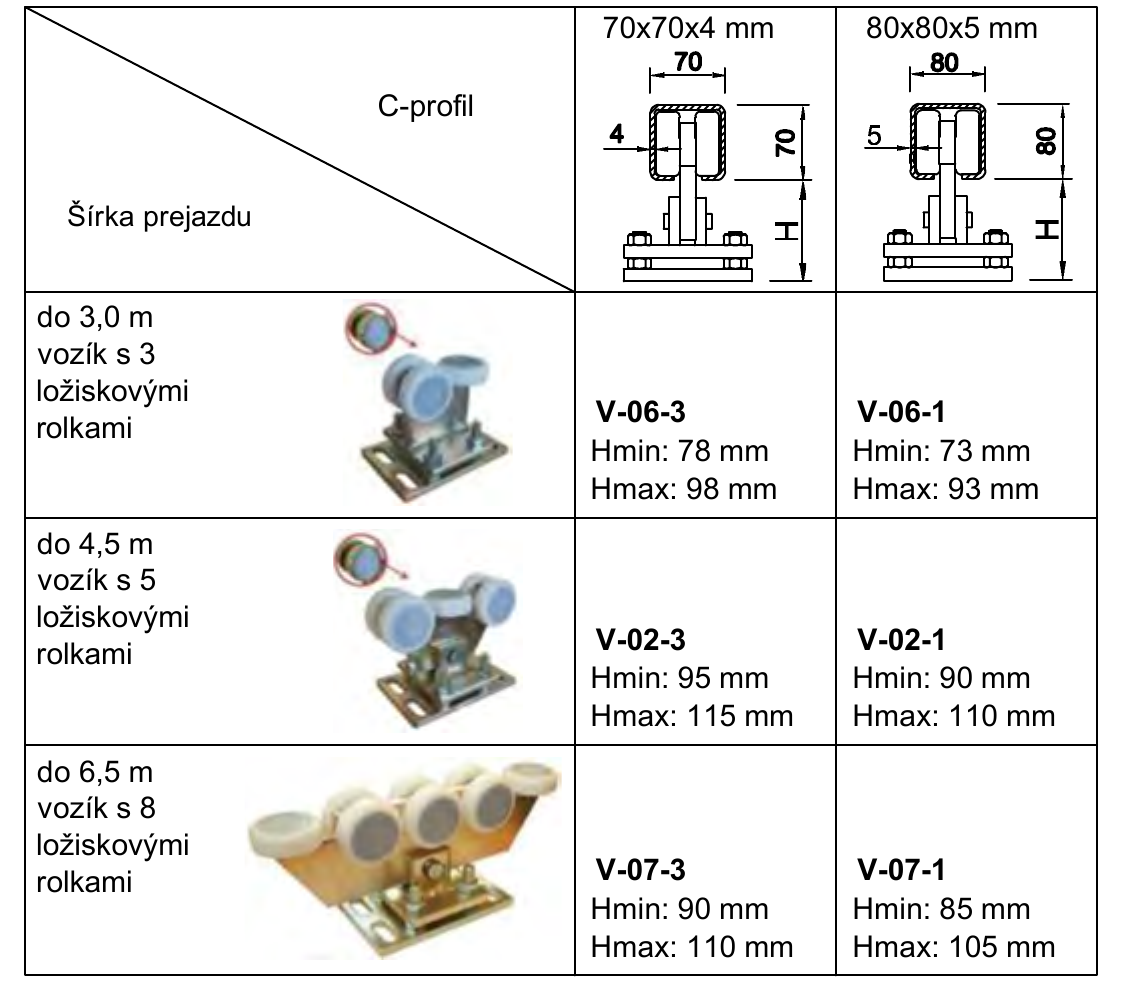

A H magasság táblázata három-, öt- és nyolcgörgős görgőkocsikhoz, 70 és 80 mm-es C-profilokhoz
A H magasság a szerelőlap és a C-profil alsó éle közötti távolság, a görgőkocsi és a profil függvényében.
H tartomány a görgőkocsi és a teherhordó C-profil típusa szerint
Görgőkocsi 70 × 70 × 4 mm 80 × 80 × 5 mm
3 görgő V-06-3 · 78–98 mm V-06-1 · 73–93 mm
5 görgő V-02-3 · 95–115 mm V-02-1 · 90–110 mm
8 görgő V-07-3 · 90–110 mm V-07-1 · 85–105 mm
10 görgő — 93–109 mm

A H értékét a szabályozási tartományon belül úgy válassza meg, hogy a kapu a terep legmagasabb pontja fölött maradjon, és közben a hajtás, a fogasléc, a végállásütközők és a vezetés megfelelő helyzete is megmaradjon.

4. A hajtás és a fogasléc magassága

A forrás a következő jelöléseket használja: H = a görgőkocsi magassága, A = a C-profil magassága, Y = a kapu kívánt távolsága a tereptől, N = a hajtás szerkezeti magassága. A hajtás szerelőlapjának X pozícióját a következő összefüggés adja meg:

X = H + A + Y + 40 − N

A forrás szerint N = 85 mm a Road 400 és Robus 400 esetén, N = 92 mm a Robus 600/1000 esetén, N = 109 mm pedig a Run 1800P esetén. Ezek az értékek konkrét, régebbi modellekre vonatkoznak; más vagy újabb hajtás esetén az N értékét annak szerelési rajza alapján mérje meg.

Példa a forrásból: Robus 600, 80 mm-es C-profil, 5 görgős kocsi H = 90–110 mm, Y = 0 hézag és N = 92 mm esetén X = 118–138 mm. A forrás ezután 115 mm-es szerelési magasságot választ; ezért használat előtt fizikailag ellenőrizni kell az adott görgőkocsihoz, fogasléchez és hajtáshoz viszonyított pozíciót.

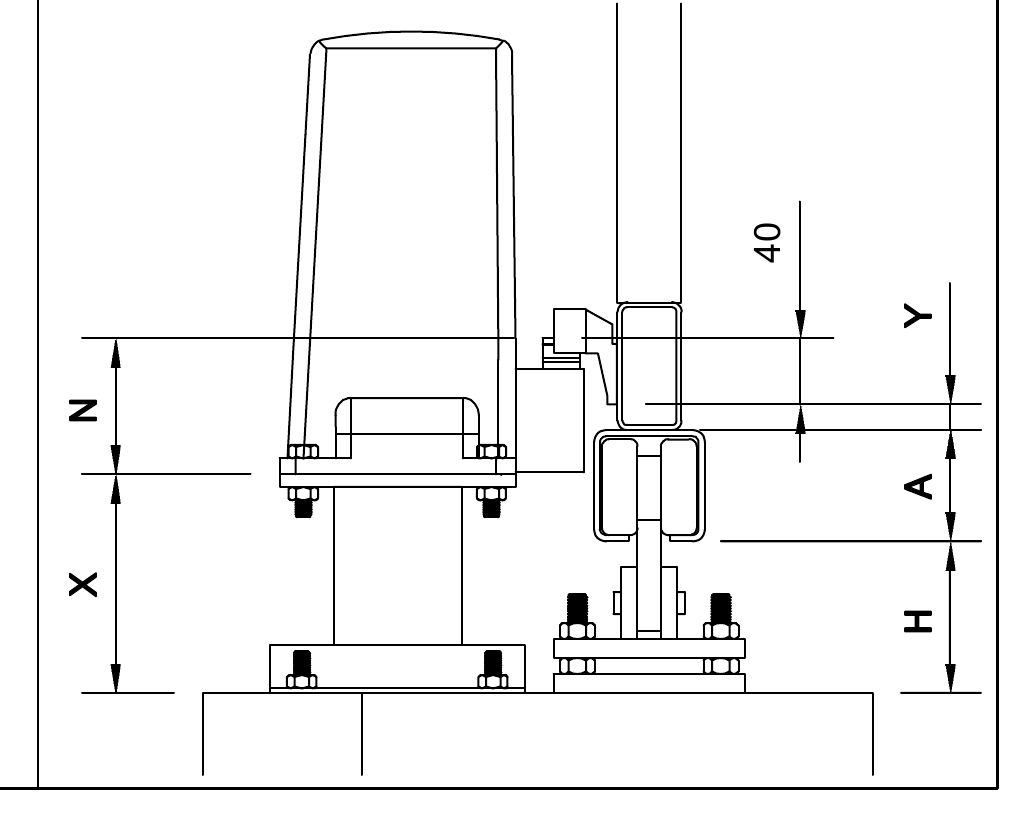

A H, A, Y, X és N magasságok ábrája az alap, a teherhordó profil, a fogasléc és a hajtás között
Az alap, a görgőkocsi, a C-profil, a fogasléc és a hajtás kapcsolata.
  1. Állítsa vízszintbe a kaput a görgőkocsikon, és állítsa be a terep feletti kívánt hézagot.
  2. A hajtást szilárd, állítható szerelőlapra szerelje fel úgy, hogy a fogaskerék megfelelően kapcsolódjon a fogasléchez.
  3. A fogasléc ne a kapu teljes súlyát adja át a fogaskeréknek; tartsa be a hajtás és a fogasléc kézikönyvében megadott hézagot.
  4. A teljes úton kézzel ellenőrizze az egyenletes, akadásmentes kapcsolódást, és csak ezután fejezze be a rögzítést.

5. Hajtások kapcsolási rajzai

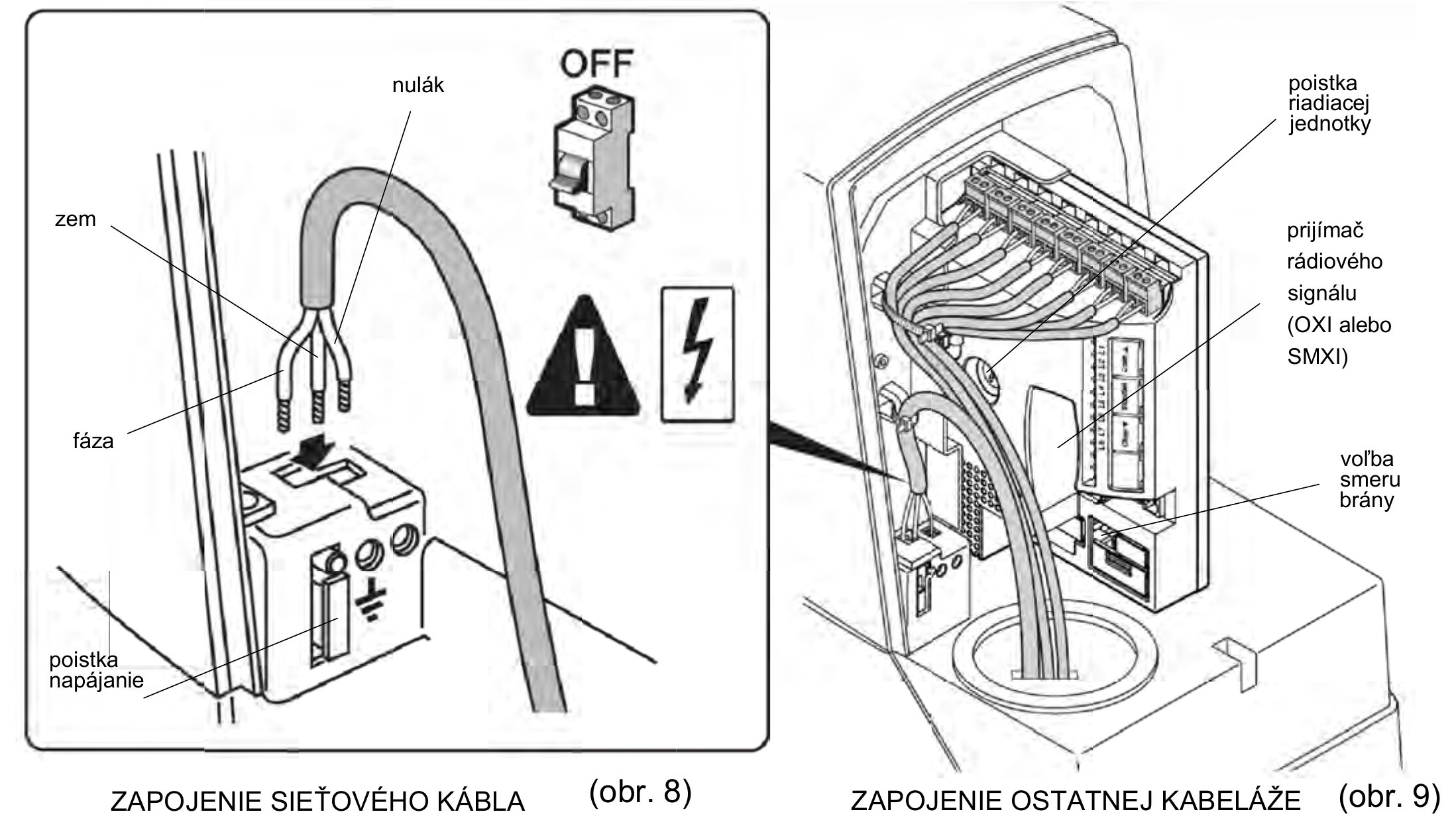

Nice Road RD400

A részlet a hálózati kábel alapvető bevezetését és a Road RD400 hajtás kapcsainak elhelyezkedését mutatja. Az eredeti PDF-dokumentum egy másik, eltérő vezérlőegységhez tartozó ábrát is tartalmaz; ezt szándékosan kihagytuk, hogy ne keveredjen össze a két különböző kapcsolási rajz.

A hálózati kábel és a vezetékek alapvető bekötése a Nice Road RD400 hajtásba
Road RD400: tájékoztató jellegű részlet az eredeti kézikönyvből. A kapcsokat és a bekötést ellenőrizze a készülék aktuális kézikönyvében.

Nice Robus RBS400 / RBS600 – aktuális generáció

A kész kapcsolási rajzok a kapus hajtások v5 kézikönyvének 5. oldaláról származnak. Az eredeti bekötést, feliratokat és a sorkapocs kinagyított részletét változatlanul hagytuk; az ábrákat nem rajzoltuk újra.

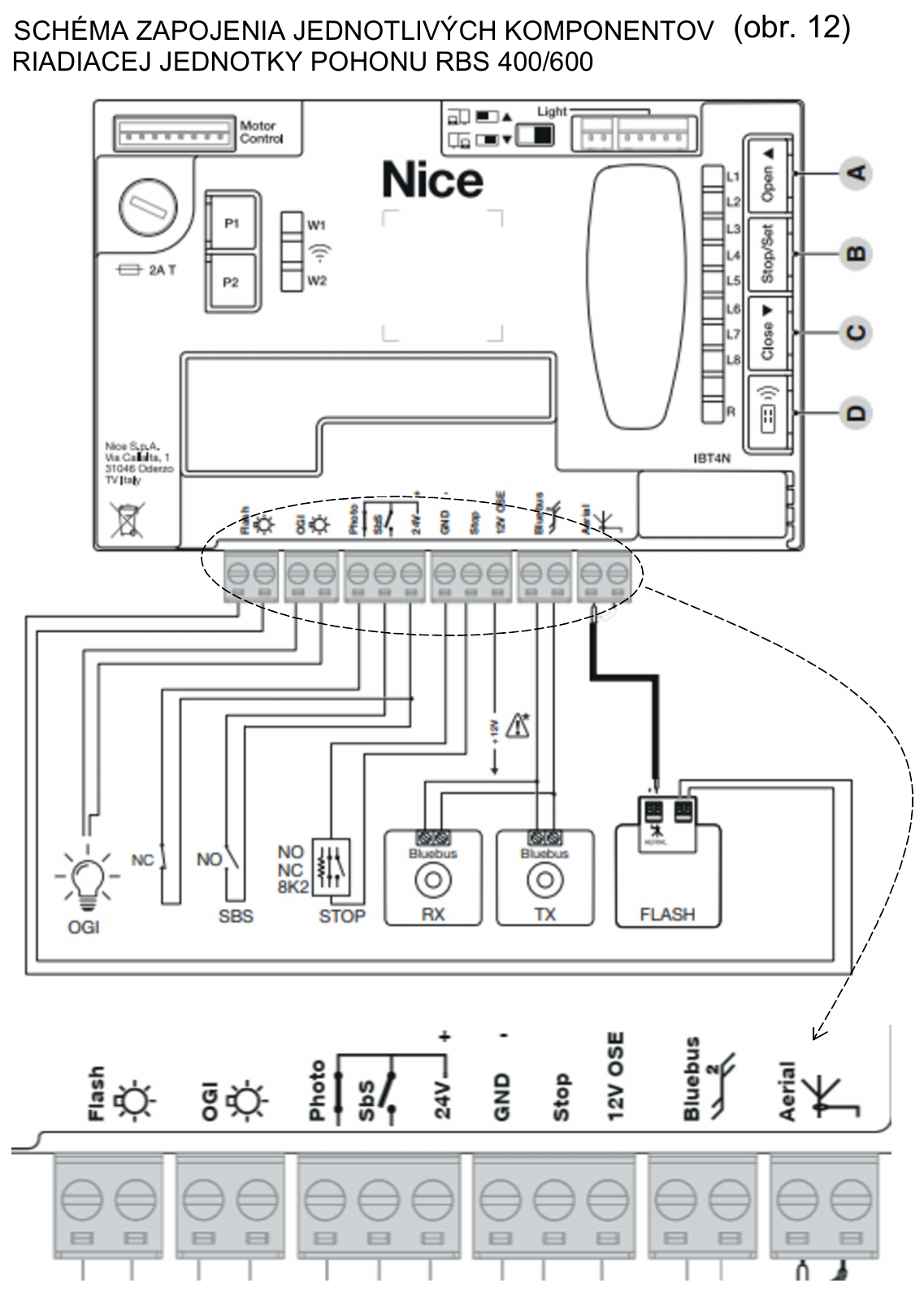

A NICE Robus RBS400 és RBS600 vezérlőegysége alkatrészeinek eredeti bekötési rajza a sorkapocs kinagyított részletével
Az RBS400/600 vezérlőegység egyes alkatrészeinek bekötési rajza, 12. ábra. Kattintson a rajz és a sorkapocs részletének teljes felbontású megnyitásához.

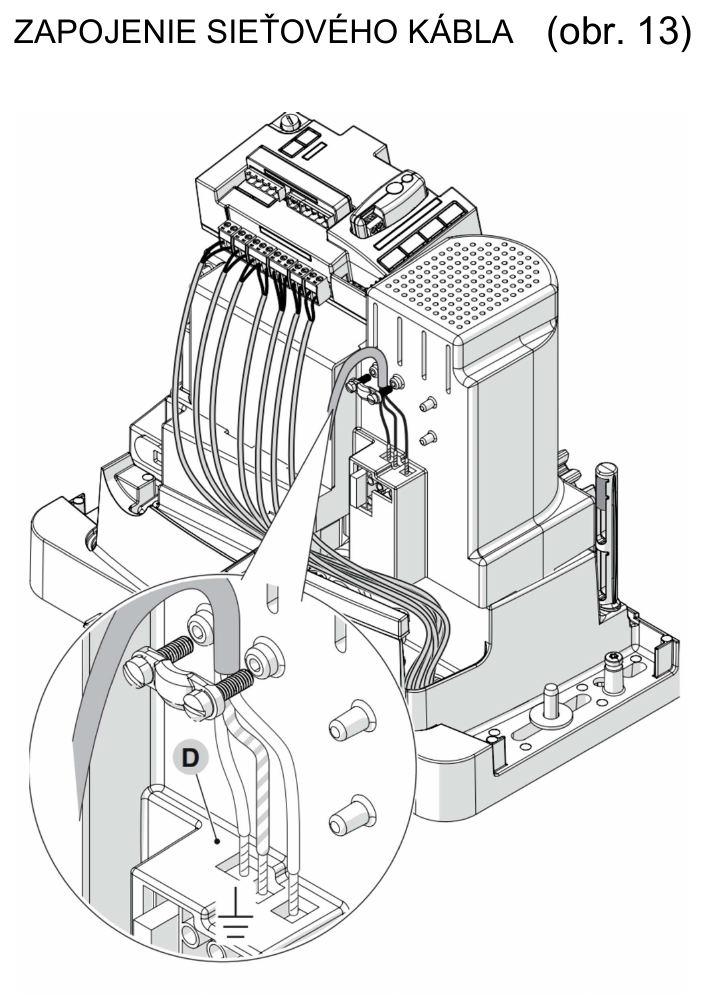

A NICE Robus RBS400 és RBS600 hajtás hálózati kábelének eredeti bekötési rajza a csatlakozás részletével
A hálózati kábel bekötése, 13. ábra ugyanannak a kézikönyvnek az oldaláról. Az eredeti rajz a csatlakozás részletével együtt, változtatás nélkül maradt meg.

NICE RBS400/600/600HS szerelési kézikönyv – bekötési rajz és leírás.

Termékek: NICE Robus RBS400 és NICE Robus RBS600.

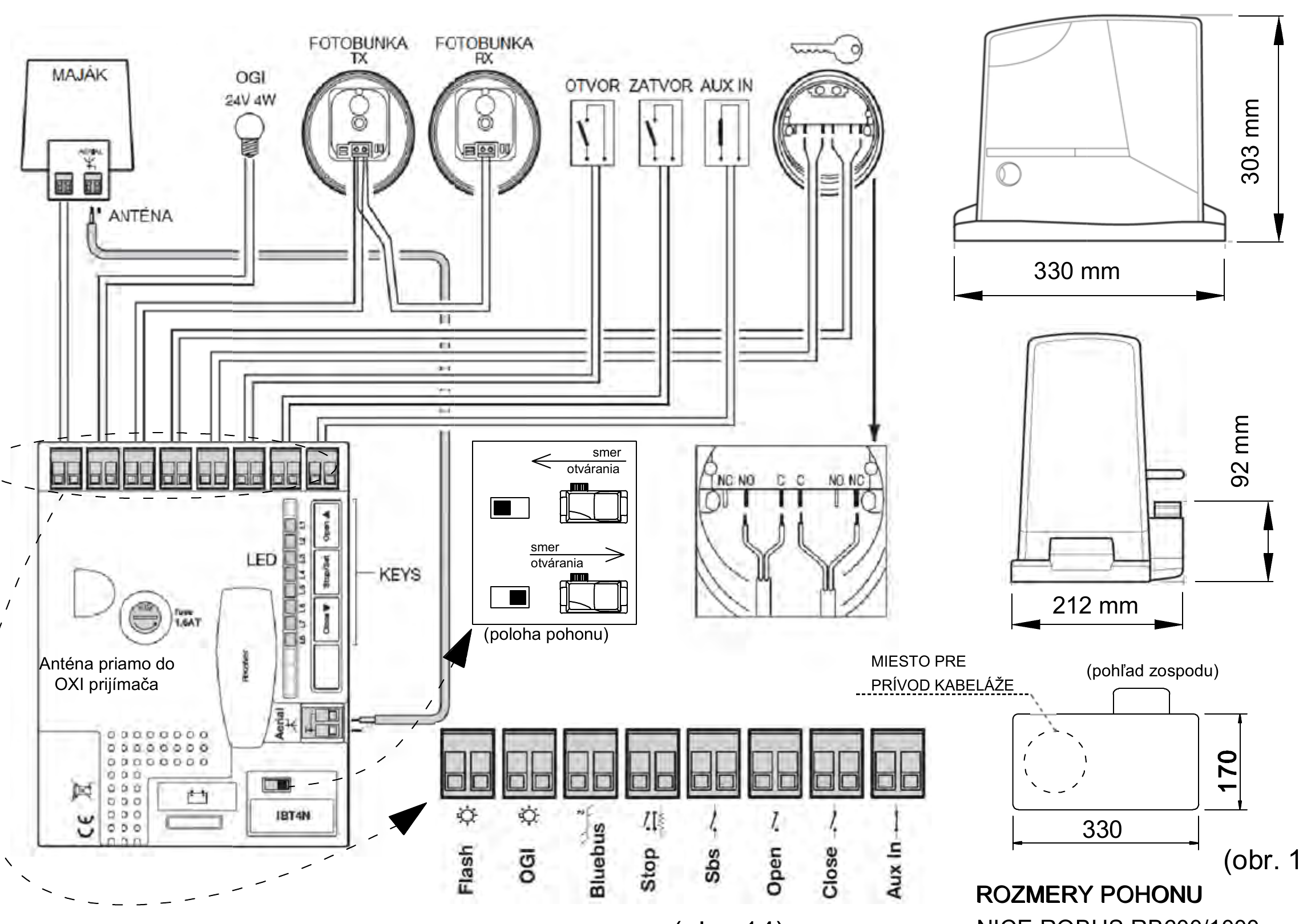

Nice Robus RB 400/600/1000 – régebbi generáció

A következő részlet kizárólag a Robus RB régebbi generációjához és az ábrán látható vezérlőegységhez tartozik. Tartalmazza a jelzőfény, a fotocellák, a vezérlőbemenetek bekötését és a hajtás régebbi méreteit. Ne használja Robus RBS modellekhez.

A Nice Robus RB 400, 600 és 1000 hajtások tartozékainak és méreteinek korábbi kapcsolási rajza
Korábbi dokumentáció a Robus RB 400/600/1000 modellekhez. Régebbi referenciaként, megjelölve szerepel, nem pedig az RBS modellekhez készült útmutatóként.

6. Méretek és tömegek összefoglaló táblázata

A táblázatban szereplő értékek a következő fejezetben megadott forrásrajzok konkrét változataira vonatkoznak.

Méretek és tömegek a forrásrajzok alapján

Átjáró szélessége Kapu teljes hossza A kapu saját tömege Max. terhelés méterenként Max. kitöltés tömege
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m – rövid 6,00 m 140 kg 105 kg/m 495 kg
4,5 m – teljes 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

7. Az egyes kapuszélességek műszaki rajzai

A fenti összefoglaló táblázatban a meghatározó értékek szövegesen is szerepelnek. Az alábbi rajzok a keret tagolásának, a vágások helyének és a méretvonalaknak a leolvasását segítik. Minden előnézet a teljes felbontású képhez vezető hivatkozás.

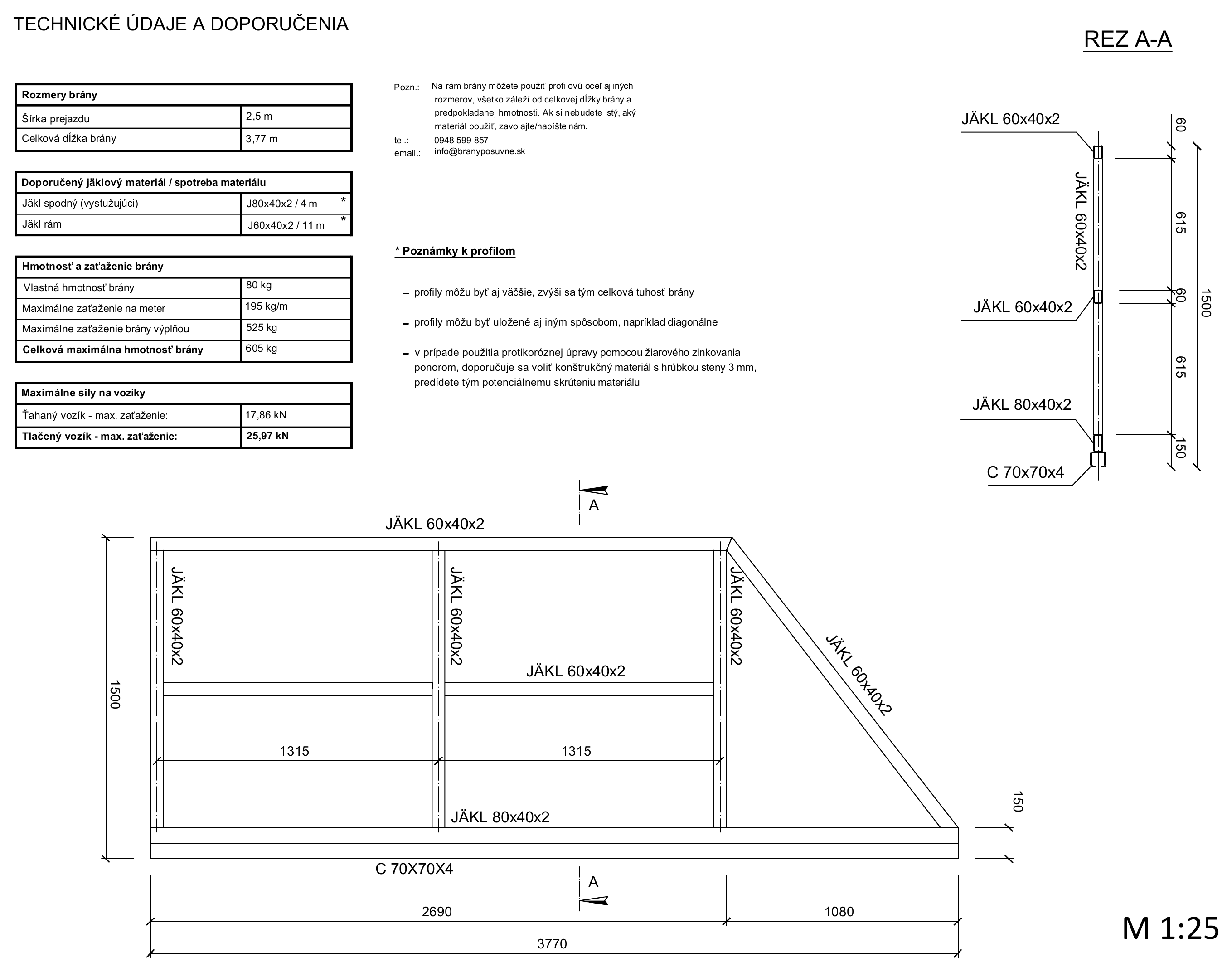

2,5 m-es átjáró

Teljes hossz: 3 770 mm, keret: 2 690 mm, ellensúly: 1 080 mm, keretmagasság: 1 500 mm, C-profil: 70 × 70 × 4 mm.

Önhordó kapu műszaki rajza 2,5 méteres átjáróhoz
Keret: 2 690 mm + ellensúly: 1 080 mm, magasság: 1 500 mm.

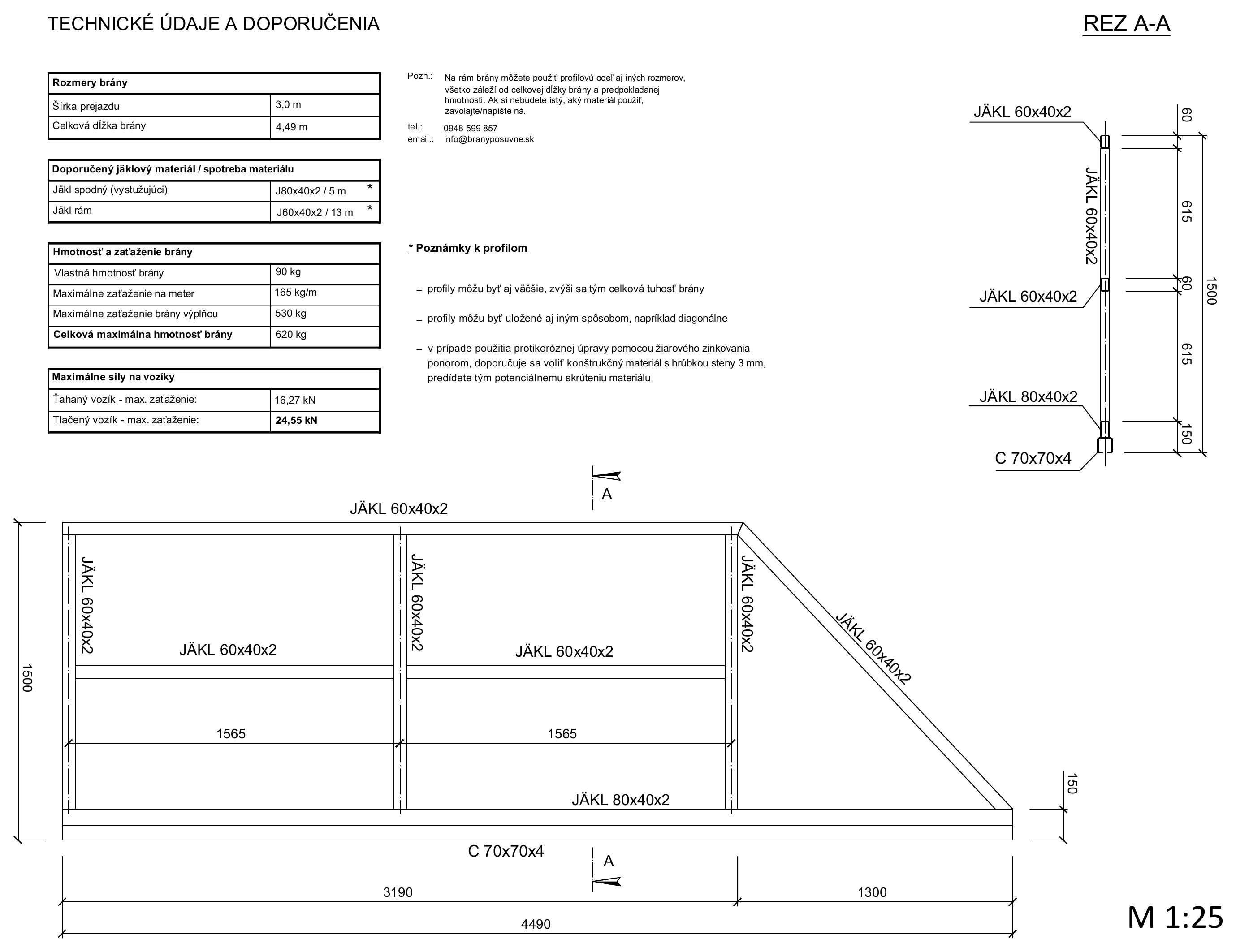

3,0 m-es átjáró

Teljes hossz: 4 490 mm, keret: 3 190 mm, ellensúly: 1 300 mm, keretmagasság: 1 500 mm, C-profil: 70 × 70 × 4 mm.

Önhordó kapu műszaki rajza 3 méteres átjáróhoz
Keret: 3 190 mm + ellensúly: 1 300 mm, magasság: 1 500 mm.

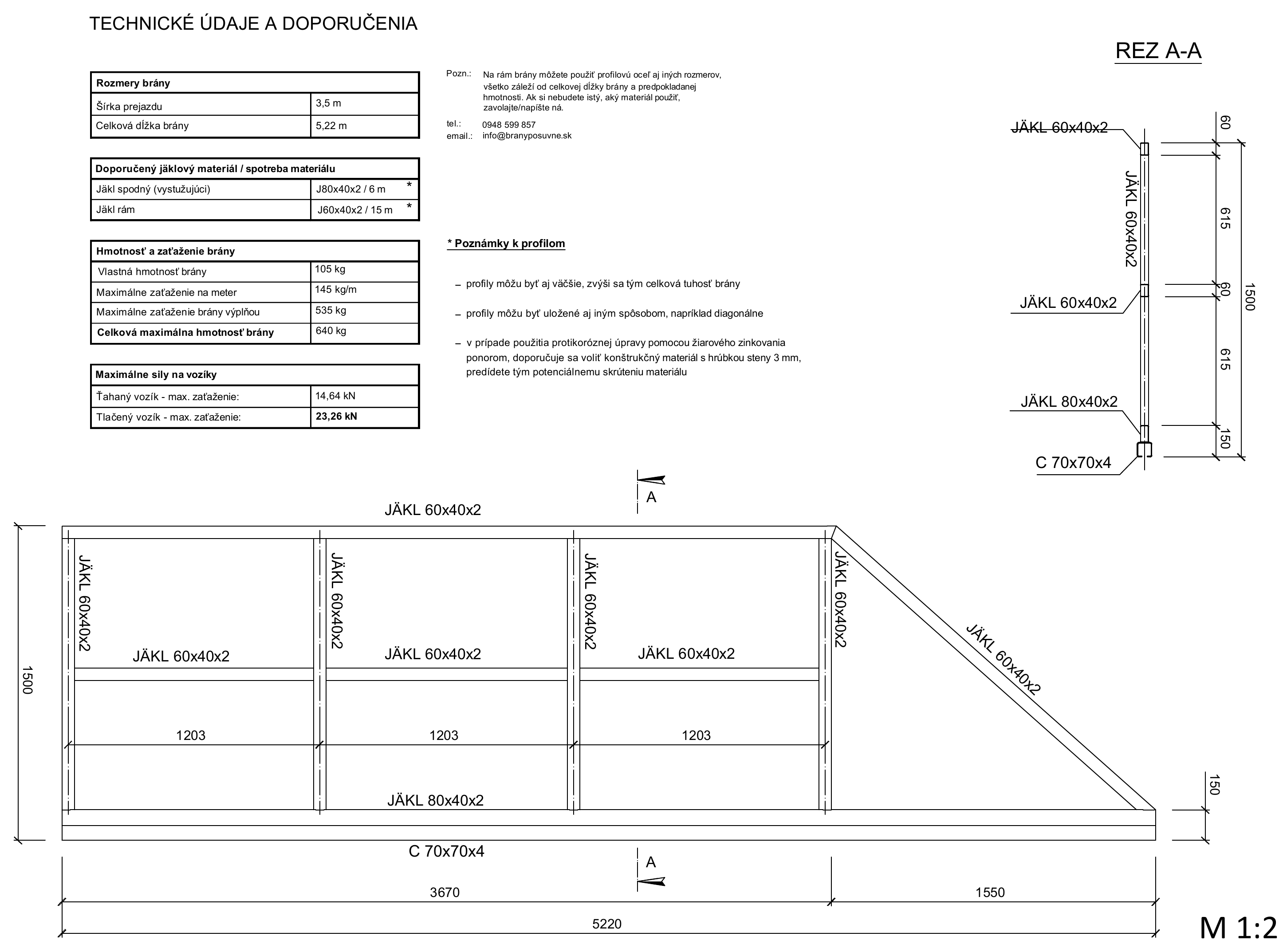

3,5 m-es átjáró

Teljes hossz: 5 220 mm, keret: 3 670 mm, ellensúly: 1 550 mm, keretmagasság: 1 500 mm, C-profil: 70 × 70 × 4 mm.

Önhordó kapu műszaki rajza 3,5 méteres átjáróhoz
Keret: 3 670 mm + ellensúly: 1 550 mm, magasság: 1 500 mm.

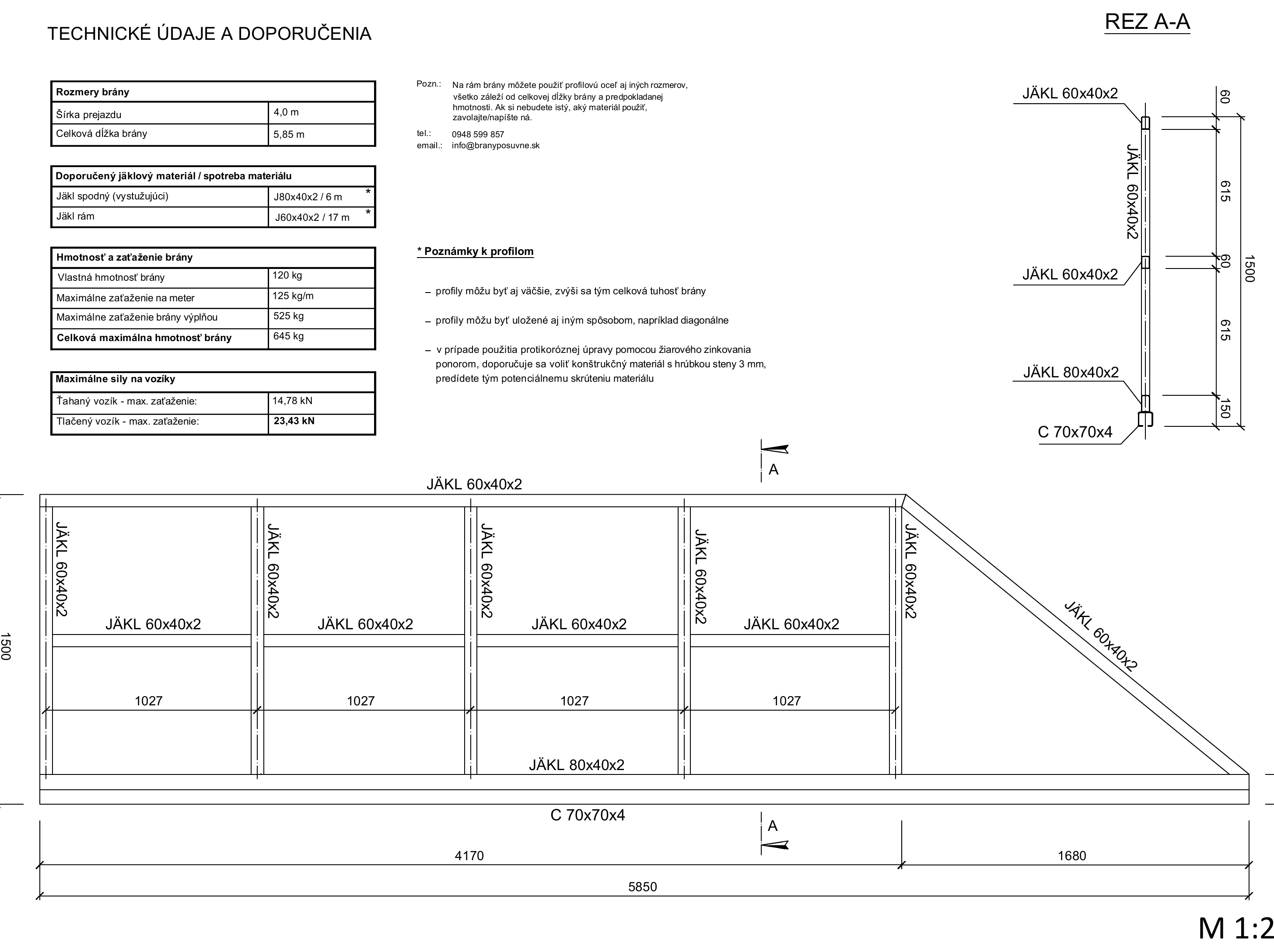

4,0 m-es átjáró

Teljes hossz: 5 850 mm, keret: 4 170 mm, ellensúly: 1 680 mm, keretmagasság: 1 500 mm, C-profil: 70 × 70 × 4 mm.

Önhordó kapu műszaki rajza 4 méteres átjáróhoz
Keret: 4 170 mm + ellensúly: 1 680 mm, magasság: 1 500 mm.

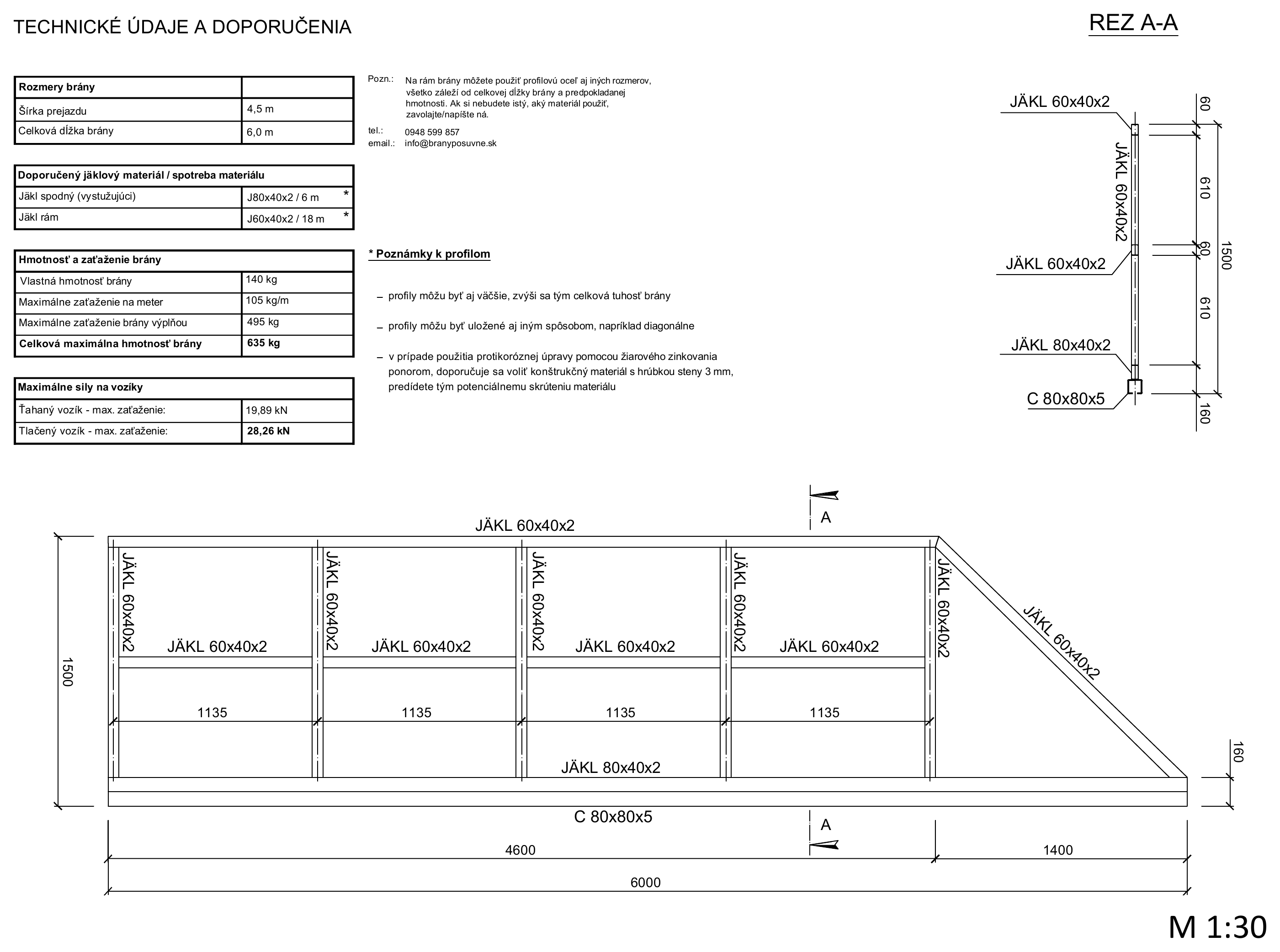

4,5 m-es átjáró – rövid változat

Teljes hossz: 6 000 mm, keret: 4 600 mm, ellensúly: 1 400 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Rövid önhordó kapu műszaki rajza 4,5 méteres átjáróhoz, 6 méteres teljes hosszal
Keret: 4 600 mm + ellensúly: 1 400 mm, magasság: 1 500 mm.

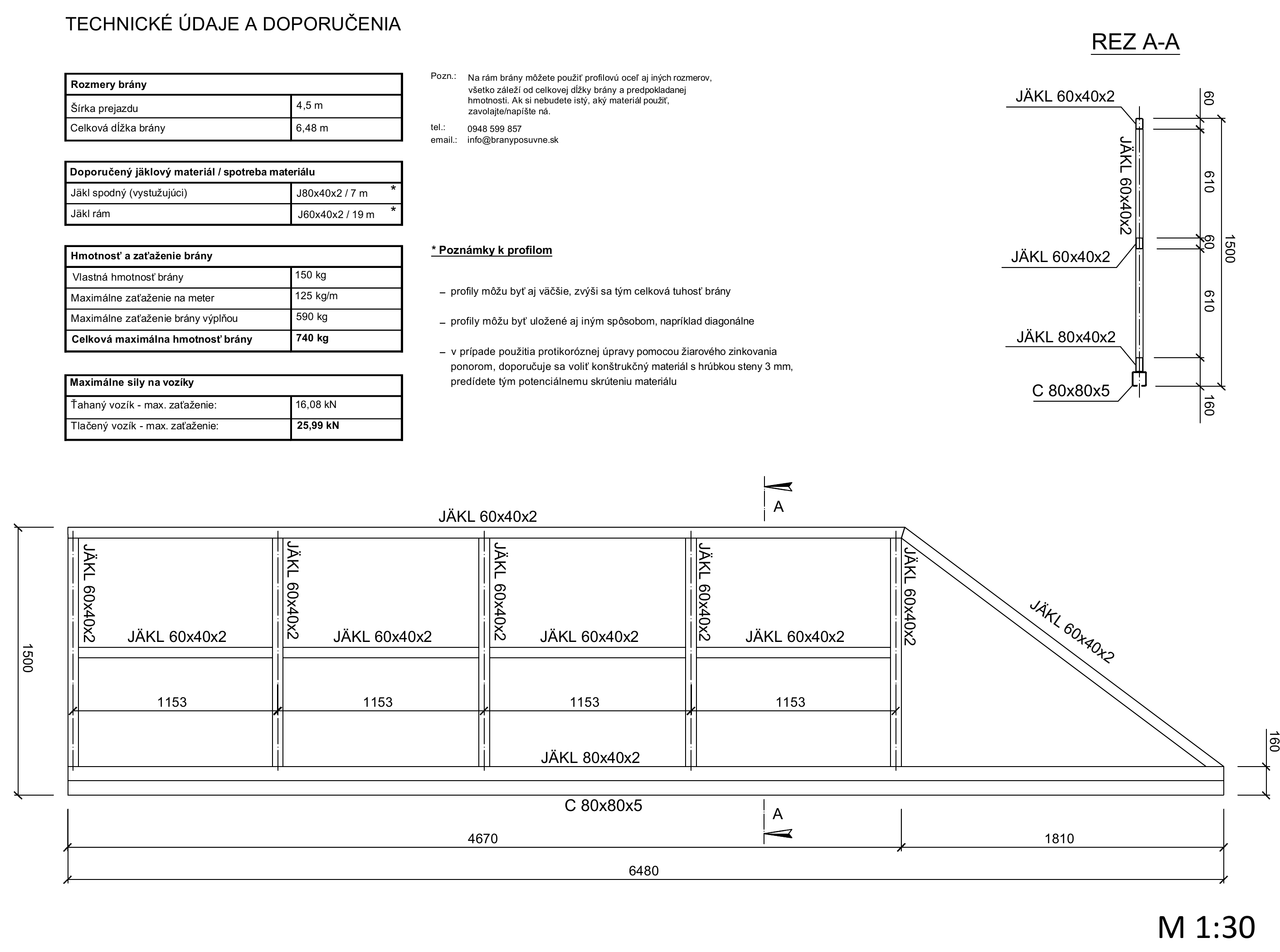

4,5 m-es átjáró – teljes változat

Teljes hossz: 6 480 mm, keret: 4 670 mm, ellensúly: 1 810 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Teljes önhordó kapu műszaki rajza 4,5 méteres átjáróhoz, 6,48 méteres teljes hosszal
Keret: 4 670 mm + ellensúly: 1 810 mm, magasság: 1 500 mm.

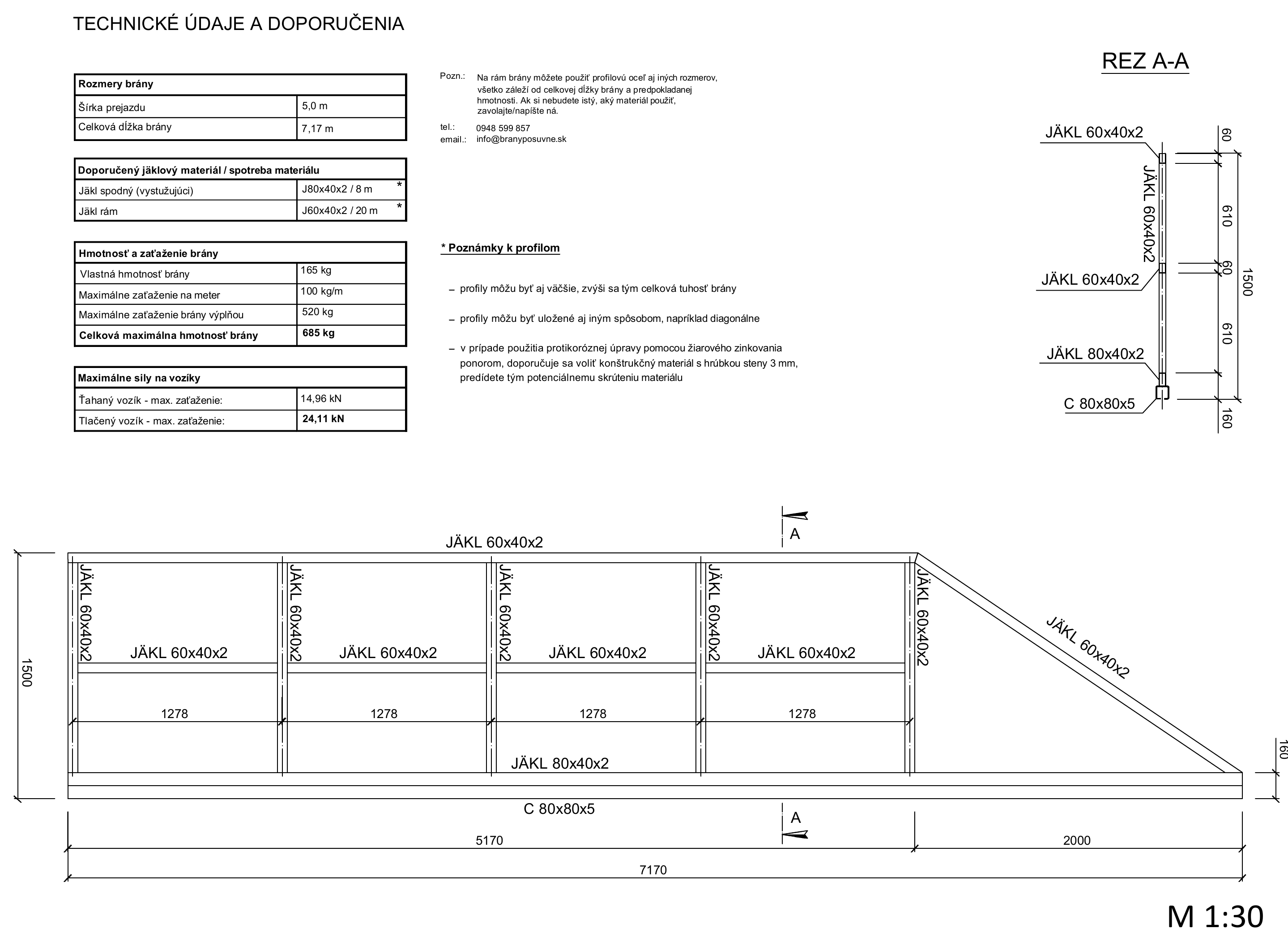

5,0 m-es átjáró

Teljes hossz: 7 170 mm, keret: 5 170 mm, ellensúly: 2 000 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Önhordó kapu műszaki rajza 5 méteres átjáróhoz
Keret: 5 170 mm + ellensúly: 2 000 mm, magasság: 1 500 mm.

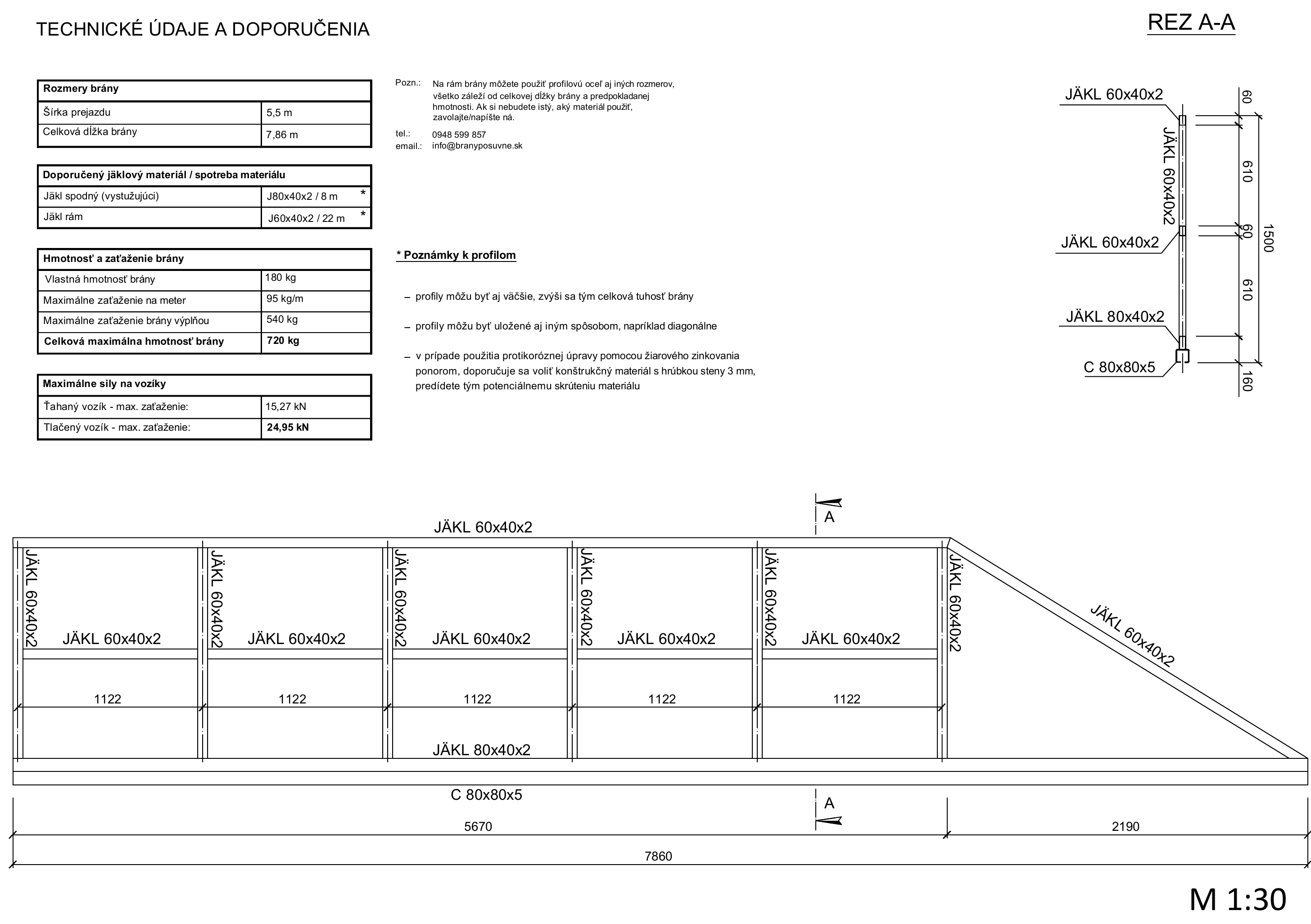

5,5 m-es átjáró

Teljes hossz: 7 860 mm, keret: 5 670 mm, ellensúly: 2 190 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Önhordó kapu műszaki rajza 5,5 méteres átjáróhoz
Keret: 5 670 mm + ellensúly: 2 190 mm, magasság: 1 500 mm.

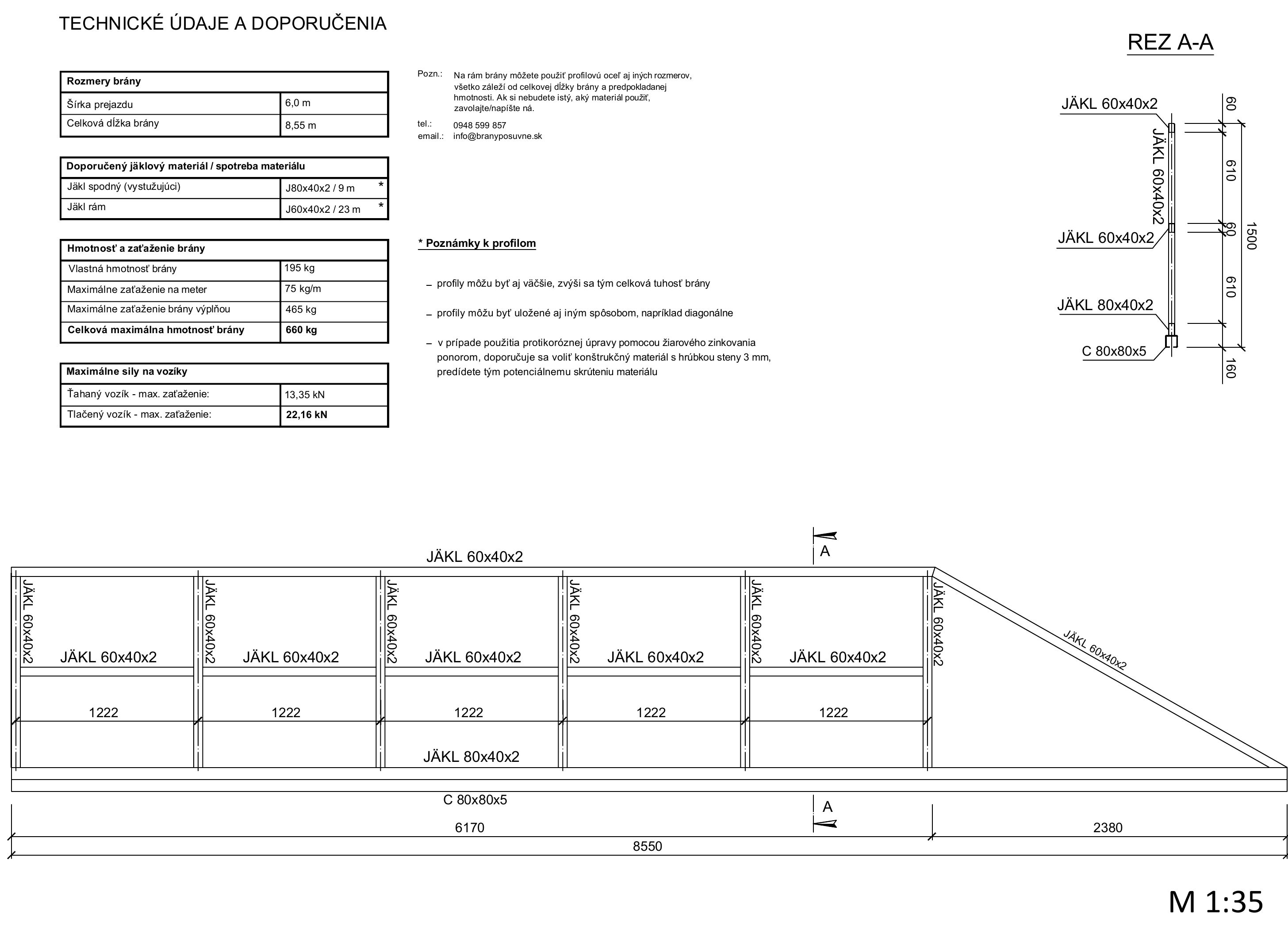

6,0 m-es átjáró

Teljes hossz: 8 550 mm, keret: 6 170 mm, ellensúly: 2 380 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Önhordó kapu műszaki rajza 6 méteres átjáróhoz
Keret: 6 170 mm + ellensúly: 2 380 mm, magasság: 1 500 mm.

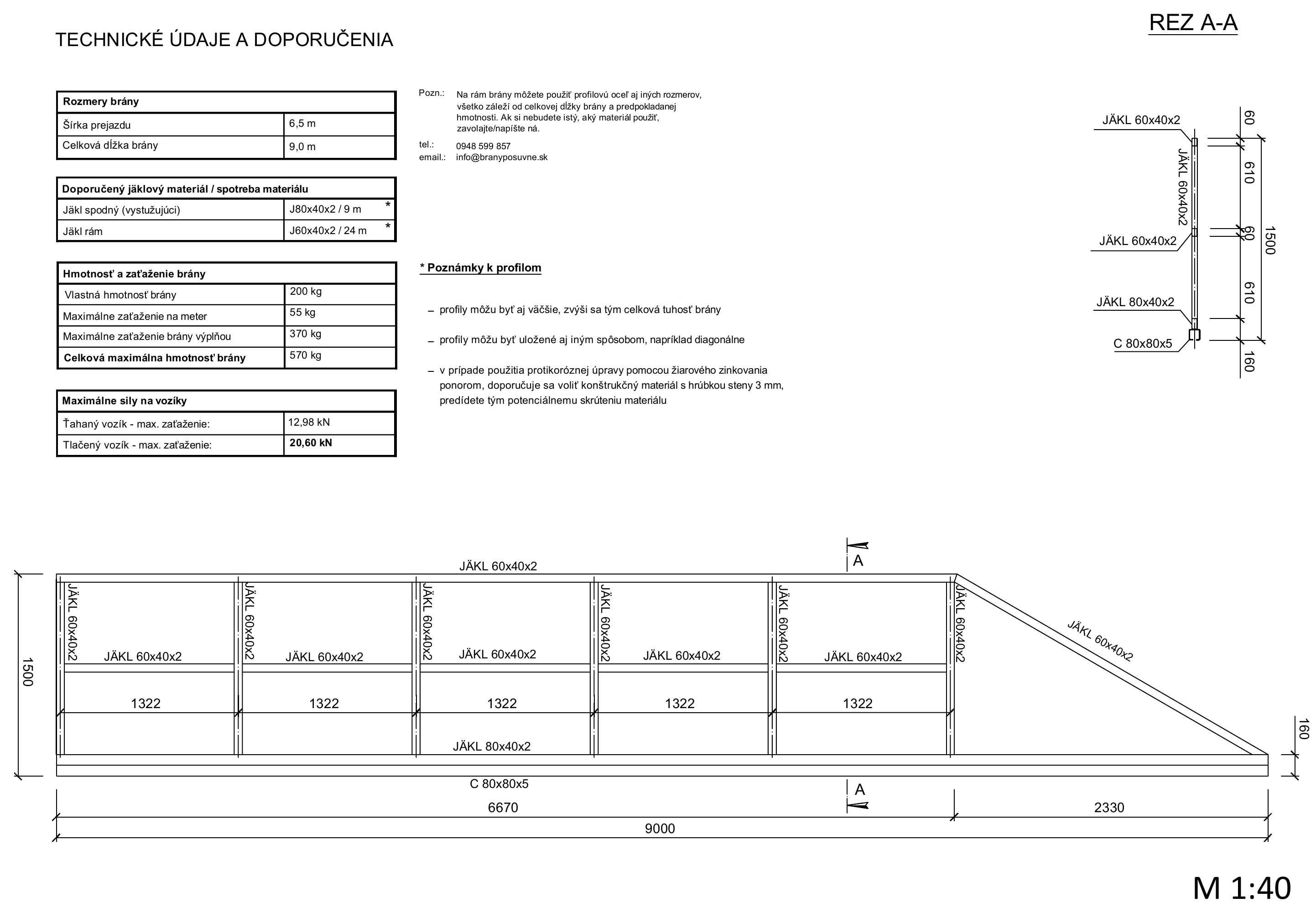

6,5 m-es átjáró

Teljes hossz: 9 000 mm, keret: 6 670 mm, ellensúly: 2 330 mm, keretmagasság: 1 500 mm, C-profil: 80 × 80 × 5 mm.

Önhordó kapu műszaki rajza 6,5 méteres átjáróhoz
Keret: 6 670 mm + ellensúly: 2 330 mm, magasság: 1 500 mm.

8. Gyakori kérdések és további lépések

Szüksége van az önhordó kapunak külön zárra?

Kézi működtetésű kapunál igen, a zárás módját külön kell megtervezni. Motoros kapunál a zárt helyzetben való rögzítés a hajtóműtől és az adott meghajtás beállításától függ. Ha magasabb szintű fizikai biztonságra van szüksége, a beszállítóval egyeztetve szereljen fel megfelelő zárat; az nem akadályozhatja a vészkioldást és a biztonságos működést.

Hogyan működtethető a kapu?

Általában távirányítóval, nyomógombbal, kulcsos kapcsolóval vagy kompatibilis beléptetőrendszerrel. Az engedélyezett bemeneteket és a programozás módját a meghajtás vezérlőegysége határozza meg.

Vezérelhet egy távirányító több eszközt?

Igen, ha az eszközök kompatibilis vevőegységgel rendelkeznek, és a távirányítón van elegendő gomb vagy csatorna. Vásárlás előtt ellenőrizni kell a frekvencia, a kódolás és a vevő kompatibilitását.

Használhatom először kézi működtetéssel a kaput, és később szerelhetem fel a meghajtást?

Igen. Betonozáskor azonban készítse elő a védőcsöveket, a helyet és a rögzítést a később felszerelendő meghajtás, fotocellák és jelzőfény számára. A keretnek lehetővé kell tennie a fogasléc rögzítését, a kézi működtetésű kapunak pedig biztonságos ütközőre és zárra van szüksége.

Aktuális alkatrészek és szakmai tanácsadás

Az útmutató szándékosan nem tartalmaz árakat, készletinformációkat vagy régi PDF-es termékáttekintőt. Az aktuális kínálat áttekintéséhez használja a weboldal állandó kategóriáit, és ellenőriztesse a görgőkocsikat, a C-profilt, a meghajtást és a biztonsági elemeket a kapu tömege és méretei alapján.

Nem találta meg a választ? Hívjon minket

Vegye fel velünk a kapcsolatot. Segítünk kiválasztani az adott önhordó kapuhoz megfelelő alkatrészeket.

Műszaki figyelmeztetés: Az útmutató gyakorlati segédanyag, nem helyettesíti a tervet, a statikai ellenőrzést vagy a meghajtás gyártójának aktuális szerelési útmutatóját. A biztonsági elemeket és az elektromos szerelést az adott kapunak és a hatályos előírásoknak megfelelően kell megtervezni.


Készítette: Ing. Ján Kubíček.

Utolsó frissítés: 16. 9. 2026.
