NICE TOO TOO4524 – önálló meghajtás egy 4,5 m/250 kg-os kapuszárnyhoz, intenzív használatra
| A termék elérhetősége: | legfeljebb 7 napon belül | Az árut általában 7 napon belül adjuk fel. |
|---|
legfeljebb 7 napon belül
132 319,40 Ft áfával
| Tömeg |
|---|
| 6,00 kg |
A(z) NICE TOO TOO4524 – önálló meghajtás egy 4,5 m/250 kg-os kapuszárnyhoz, intenzív használatra termék leírása
NICE TOO4524 önálló elektromechanikus hajtás egy szárnyaskapuhoz, amelynek szárnya legfeljebb 4,5 m , tömege pedig legfeljebb 250 kg. A motor 24 V DC feszültségű és nem visszahajtható. Áramkimaradás esetén kulccsal oldható ki. Magáncélú és mérsékelt ipari használatra egyaránt alkalmas; vezérlőegység és biztonsági berendezések kiválasztása a teljes kapu alapján történik.
Mikor válassza ezt a hajtást?
Egy kapuszárny maximális hossza 4,5 m , tömege pedig 250 kg . Az adott kapu alkalmassága a mozgással szembeni ellenállástól, a zsanér helyzetétől, a széltől, a kapuszárny kitöltésétől és a konzolok geometriájától is függ. A választást a kapu tényleges méretei, tömege és akadálymentes mozgása alapján ellenőrizze. Eltérő hosszúság vagy tömeg esetén hasonlítsa össze a következőt: TOO3024, legfeljebb 3 m / 300 kg.
A 24 V-os motor intenzívebb használatra is alkalmas. A megengedett nyitási gyakoriságot és az automatika teljes terhelhetőségét a kapuszárny, a felszerelés és a vezérlőegység alapján mérlegelje.
Vezérlőegység és a kapu felszereltsége
| Generáció | Kompatibilis vezérlőközpont |
|---|---|
| Aktuális | MC424LR30 / MCA2R30 egy vagy két TOO 24 V-os motorhoz. |
| Régebbi, de továbbra is kapható | MC424LR10 / MCA2R10. Használja az adott generációhoz tartozó útmutatót. |
Ellenőrizze a beszerelt panel jelölését, és az ahhoz a generációhoz tartozó útmutatót használja. Régebbi MC424LR01 esetén ne alkalmazza az R10 vagy R30 eljárásait. A motortípus kiválasztását, a mozgástartomány betanítását és az aktuális egység programozását itt találja: MC424LR30 útmutatójában.
A jelölés 24 V a motorra vonatkozik. Vezérlőközpont MC424LR30 230 V AC hálózatra csatlakozik, és a megfelelő motor- és segédkimeneteket biztosítja; a kábelezésnek pontosan a hozzá tartozó útmutatóhoz kell igazodnia.
A motorral együtt az ábrán látható: első és hátsó konzol, összekötő elemek és kioldókulcs. Felszerelés előtt ellenőrizze a csomag tartalmát. Vezérlőegység, fotocellák és az adott oszlophoz való rögzítőelemek külön vagy a készlet tartalmától függően választhatók ki a készlet tartalma.
Készletek egy vagy két kapuszárnyhoz
Az önálló motor egy kapuszárnyhoz készült. Kétszárnyú kapuhoz két hajtás szükséges. Az alábbi 24 V-os készleteink tartalmazzák a MC424LR10 és további felszereltségükben különböznek. Középen egy különálló, 230 V-os alternatív motor látható.
| Készletek egy kapuszárnyhoz | Alternatív hajtás | Készletek két kapuszárnyhoz |
|---|---|---|

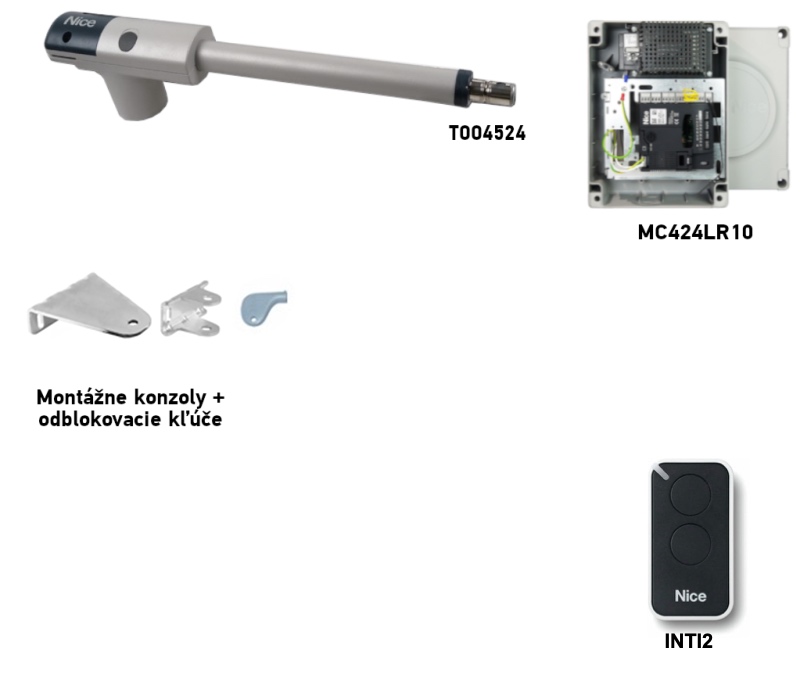

NICE TOO4524 készlet egy kapuszárnyhoz

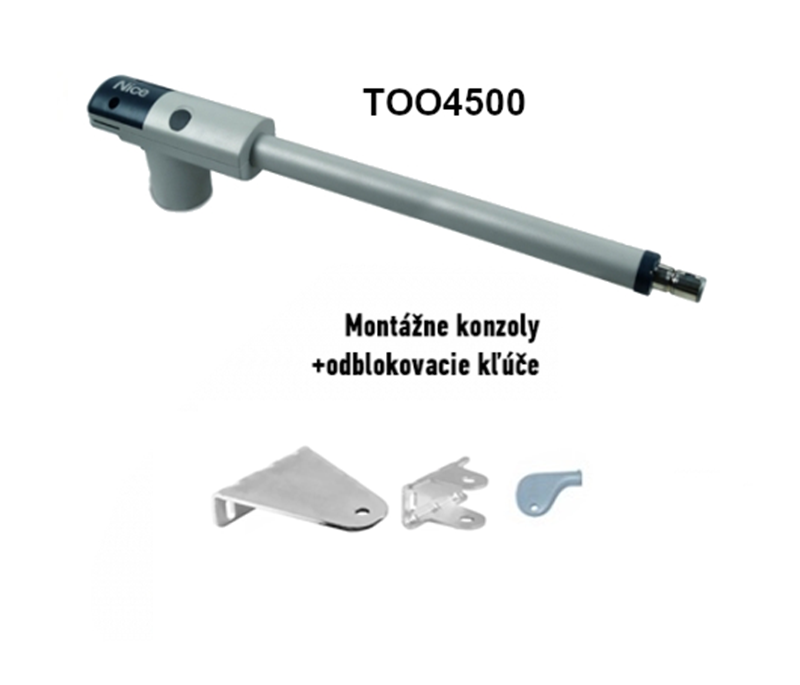

MC424LR10 és 1 távirányító INTI2. Alap Fotocellákkal Tartozékokkal | NICE TOO4500

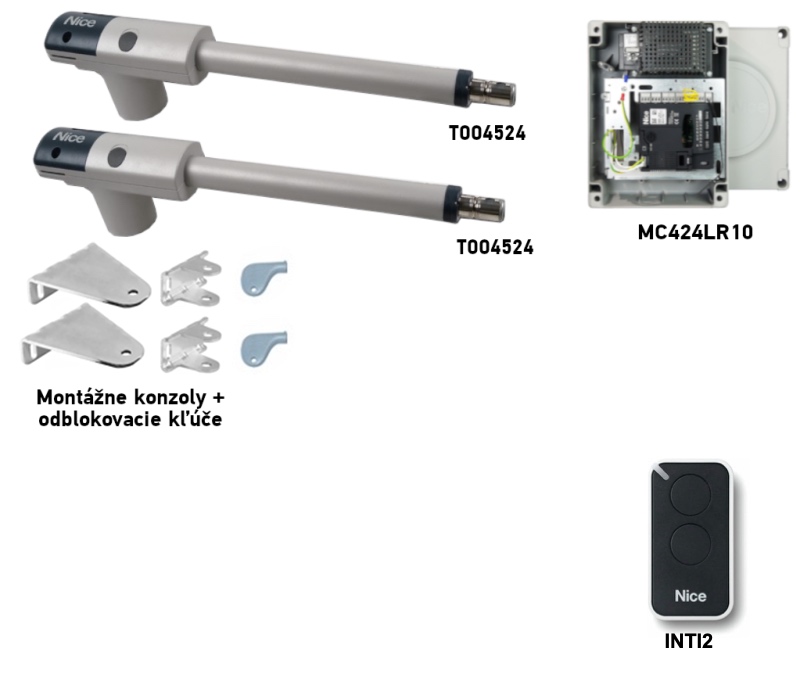

230 V AC 230 V-os motorokhoz való vezérlőegység szükséges. MC424L-hez való csatlakoztatásra nem alkalmas. | NICE TOO4524 szett 2 szárnyhoz
MC424LR10 és 1 távirányító INTI2. Alap Fotocellákkal Tartozékokkal |
Határértékek: 4,5 m és 250 kg – ezek a határértékek minden kapuszárnyra külön érvényesek. Kétszárnyú kapu esetén az egy motorra megadott határérték nem növekszik. Az alap szettet egészítse ki a szükséges biztonsági elemekkel az adott kapu igényeinek megfelelően.
A konzolok felszerelése és a kapumozgató elhelyezése
Először jelölje ki a forgáspont és a hátsó konzol helyét, majd ellenőrizze, hogy a kapu teljes mozgástartománya számára elegendő hely áll-e rendelkezésre. Az A és B méret határozza meg az elérhető nyitási szöget és az erő kifejtésének menetét. A konzolokat megfelelően felmért szerkezethez kell szilárdan rögzíteni; az oszlop mérete önmagában nem elegendő a rögzítés megítéléséhez. Végleges rögzítés előtt ellenőrizze, hogy a kapu kézzel, akadálymentesen mozgatható-e.
A TOO4524 szerelési méretei
| Nyitási szög | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Az adott oszlophoz és konzolhoz tekintse meg a TOO4524 rögzítőkonzolok méreteit. Szokatlan forgáspont-elhelyezés vagy kifelé nyíló kapu esetén kérje meg a szerelőt, hogy tervezzen megfelelő rögzítést úgy, hogy az A, B és C méretek megmaradjanak, és a motor vagy a konzolok ne akadályozzák a kapuszárny mozgását.
C méret zárt kapunál
Zárt kapuszárnynál mérje meg a távolságot C < 1 300 mm. Az értéknek kisebbnek kell lennie a megadott határnál; nem lehet azzal egyenlő, illetve nem haladhatja meg azt. Ezzel egyidejűleg tartsa meg a kiválasztott A/B kombinációt.
Rögzítés és a mozgás ellenőrzése
- Válasszon egy A/B kombinációt az adott motorhoz és nyitási szöghöz. A hátsó konzolt rögzítse egy szilárd oszlophoz vagy megfelelően megtervezett tartószerkezethez, majd csatlakoztassa hozzá a motort.
- A kapumozgatót oldja ki kulccsal, a dugattyút a NICE rajza szerint húzza ki teljesen, majd próbaképpen illessze az első konzolt a kapuszárny szilárd keretéhez.
- Állítsa vízszintes helyzetbe a motort, majd csatlakoztassa a dugattyút az első konzolhoz. Ellenőrizze a C méretet zárt helyzetben, valamint a kapuszárny akadálymentes mozgását a teljes útvonalon.
- Ellenőrizze, hogy a nyitott kapuszárny felütközik-e a mechanikus ütközőre. Szüntesse meg az akadást, valamint a motor, a konzolok vagy a kapuszárny esetleges ütközését.
- Csak a sikeres kézi próba után rögzítse véglegesen az első konzolt, majd reteszelje ismét a kapumozgatót. Kétszárnyú kapunál mindkét kapuszárnyon végezze el a műveletet.
Nyitott és zárt helyzetben is szükség van megfelelő mechanikus ütközőkre; a dugattyú löketének végállása nem helyettesíti ezeket. Más típusú oszlop esetén módosítsa a rögzítés módját, vagy használjon megfelelő konzolt úgy, hogy az A/B és C méretek megmaradjanak. A konzolt ne rögzítse kizárólag a kapuszárny vékony burkolatához.
A 24 V-os motor bekötése
A burkolat felnyitása előtt válassza le a hálózati és a tartalék tápellátást. A kábelt a kábelbevezetőn és a húzásmentesítőn keresztül vezesse. A két motorvezetéket és a PE-védővezetőt a rajz szerint csatlakoztassa; a PE-t a kijelölt földelési pontra kösse, ne a motor kimenetére. Húzza meg a kábelbevezetőt, majd zárja vissza a burkolatot.
A MC424LR30 esetén az egyik motort az M2 kapocsra kell csatlakoztatni. Kétszárnyú kapunál az M2 nyit elsőként és zár utolsóként; az M1 fordított sorrendben működik. A vezérlőegységen a megfelelő TOO3024 vagy TOO4524 típust kell kiválasztani a motortípus-választási táblázat alapján. A forgásirányt és a biztonsági bemeneteket ellenőrizze az üzembe helyezés.
Próba az első használat előtt
A szerelést és az üzembe helyezést szakképzett technikusnak kell elvégeznie. A vezérlőegység beállítása után ellenőriznie kell a rögzítés szilárdságát, a teljes mozgástartományt, mindkét ütközőt, a megfelelő mozgásirányt, a fénysorompókat és a STOP-bemenetet, az akadályérzékelést és a biztonságos erőhatárokat. A próba alatt tartsa szabadon a mozgási területet. Adja át a felhasználónak a kézi kioldási eljárását és a beépített vezérlőegység útmutatóját.
A tartozékok bekötése az MC424L panelhez
A TOO4524 hajtás 24 V-os motor; alább következnek a vezérlőegység kapcsai. A forgalmazott készleteknél ellenőrizze a beépített panel jelölését. Bekötés előtt válassza le a hálózati tápellátást és az akkumulátort. Az EPM relés fénysorompókat nem BlueBUS-eszközként kell csatlakoztatni.
MC424LR10 / MCA2R10 a TOO készletekben
| Elem | Kapcsok és polaritás |
|---|---|
| Segéd 24 V DC | 6 = 0 V (−), 7 = +24 V DC, a tartozékok összesített áramfelvétele legfeljebb 200 mA. Kapocs 8 = közös +24 V a Stand-by all nélküli bemenetekhez. Ellenőrizze az összes táplált elem áramfelvételét. |
| EPM fénysorompók | Stand-by all és fototeszt nélkül a TX-et és az RX-et a következő kapcsok között táplálja: 7 (+) és a 6 (−). Az RX potenciálmentes érintkezőjét C–NC kösse a 8 (közös) és a 10/FOTO kapocs közé, vagy 11/FOTO1 vagy 13/AUX kapocs közé, ha az AUX FOTO2-ként van beállítva. Az érintkezőnek nincs +/− polaritása. |
| Stand-by all / fototeszt | A két üzemmód kölcsönösen kizárja egymást. Stand-by all üzemmódban a TX-et és az RX-et a 5 (+) / 6 (−) kapcsokon keresztül táplálja; a biztonsági érintkezők közös pontja a 5. Fototeszt esetén a TX-et a 5 (+) / 6 (−) kapcsokon keresztül, legfeljebb 100 mA árammal táplálja; az RX-et a 7 (+) / 6 (−) kapcsokon, az RX érintkezőjét pedig a 8 kapocsról a megfelelő FOTO-bemenetre kösse. A nem használt, fototeszttel felügyelt FOTO/FOTO1/FOTO2 bemeneteket a kapcsolási rajz szerinti párszámnak megfelelően kösse a 5 kapocsra, ne automatikusan a 8-asra. |
| STOP és vezérlőparancsok | 9/STOP kapocs NC vagy 8,2 kΩ-os bekötésre szolgál, a betanított üzemmódtól függően; Stand-by all esetén a közös kapocs a 5 egyébként a 8. 12/léptetőparancs-bemenet: NO érintkező a 8-as kapocshoz képest.; 13/AUX beállítástól függ. Az érintkezőknek nincs +/− polaritásuk; ne vezessen külső feszültséget a bemenetekre. |
| Villogó, jelzőfény, zár | Villogó 24 V DC / legfeljebb 25 W: 1 = −, 2 = +. OGI jelzőfény 24 V DC / legfeljebb 5 W: 3 = −, 4 = +. Ha a 3–4 kimenet elektromos zárként van programozva, akkor 12 V AC / legfeljebb 25 VA feszültségre való, rögzített +/− polaritás nélkül. Csatlakoztatás előtt ellenőrizze a kimenet funkcióját. |
| Rádióvevő és tartalék tápellátás | A rádióvevőt az SM csatlakozóba, a PS124 akkumulátort pedig a saját csatlakozójába kell behelyezni. Ezeket nem a tartozékok tápellátására szolgáló kapcsokra kell csatlakoztatni. |
MC424LR30 / MCA2R30 külön kiválasztott vezérlőegység esetén
| Elem | Kapcsok és az LR30 változat eltérései |
|---|---|
| Tápellátás és bemenetek | 6 = 0 V (−), 7 = +24 V DC tartozékokhoz, legfeljebb 200 mA; 8 = közös +24 V Stand-by all nélkül. 9/ALT NC vagy 8,2 kΩ; 10/FOTO, 11/FOTO1 NC; 12/léptetés NO; 13/AUX a beállítástól függően. Az érintkezők polaritásfüggetlenek. |
| Stand-by all / fototeszt | Stand-by all esetén a TX/RX tápellátását a 5 (+) / 6 (−) pontokról biztosítsa, a biztonsági érintkezőknek, az ALT-ot is beleértve, közös pontja az 5-ös. Fototeszt esetén: TX 5 (+) / 6 (−), legfeljebb 100 mA; RX 7 (+) / 6 (−); az RX érintkezője a 8-as csatlakozóról a FOTO bemenetre. A nem használt, tesztelt bemeneteket a 5-ös pontra kell kötni a vonatkozó kapcsolási rajz szerint. Az üzemmódok kizárják egymást. Stand-by módban a 7-es kimenet feszültsége 21 V DC-re (±10 %), 2 W-ra csökken; ellenőrizze az áramfelvételt. |
| Kimenetek | Jelzőlámpa 24 V DC / legfeljebb 25 W: 1 = −, 2 = +. OGI jelzőfény 24 V DC / legfeljebb 5 W: 3 = −, 4 = +. Elektromos zár funkció esetén a 3–4 kimeneten 12 V AC / legfeljebb 15 VA, rögzített +/− polaritás nélkül. Csatlakoztatás előtt ellenőrizze a beprogramozott funkciót. |
| Rádió és tartalék tápellátás | A vevőegység és az akkumulátor a saját csatlakozóit használja; régebbi akkumulátor és ez a vezérlőpanel esetén ellenőrizze a megfelelő kábelt, valamint a Stand-by all beállítását a MC424LR30 útmutatója. |
Fotocella-kapcsolási rajzok az adott vezérlőpanelhez
MC424LR10: Stand-by all · Stand-by all és fototeszt nélkül · fototeszt.
MC424LR30: Stand-by all · fototeszt egy párral. A teljes bekötés, betanítás és beállítás az MC424LR30 külön útmutatójában.
A bekötés után ellenőrizze az érintkezők típusát, végezze el a szükséges betanítást, és tesztelje a biztonsági berendezéseket nyitáskor és záráskor is.
Kompatibilis tartozékok
A tartozékokat a kiválasztott vezérlőegységhez, nem közvetlenül a motorházhoz kell csatlakoztatni. Régebbi vezérlőpanel esetén eltérhetnek a csatlakozók, a rádióvevő és a kimenetek tápellátása is.
| Mi | Miért | Típus |
|---|---|---|
| Vezérlőegység | Egy vagy két TOO 24 V-os motort vezérel. Útmutató és bekötés a ténylegesen beszerelt vezérlőpanel alapján történik. | Jelenlegi MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) kompatibilis, régebbi generáció, amely szintén megtalálható kínálatunkban. |
| Jelzőlámpa | Jelzi a kapu mozgását. A feszültséget és a teljesítményt a használt vezérlőegység kimenetéhez igazítsa. | |
| Fotocellák | A fénysugár vonalában lévő területet ellenőrzik. A kapu reakcióját a vezérlőegység biztonsági bemeneteinek bekötése, betanítása és beállítása határozza meg. Tekintse meg a biztonsági berendezések ellenőrzését. | |
| Adó | Távirányító a vevő protokolljának megfelelően. A beépített MC424LR30 vevő támogatja a Nice Opera rendszert. A kétirányú kommunikációhoz és a nagy hatótávolsághoz megfelelő támogatással rendelkező vevő szükséges. |
FLO2RE és FLO2R-S FloR-kompatibilis vevőt igényelnek. A központ cseréjekor ellenőrizze a használt távirányítók kompatibilitását is. Az INTI2 párosítása az MC424LR30-cal. |
| Rádió / Wi-Fi / GSM | Panel MCA2R30 beépített rádióvevővel rendelkezik. A Wi-Fi-n vagy GSM-en keresztüli vezérlés további interfészt igényel, megfelelő csatlakoztatással. |
További Wi-Fi-modulokat a központ bemenete alapján válasszon. A Zamel vezérlés Android és iOS rendszeren a SUPLA alkalmazást használja. |
| Antenna | Növeli a rádióvevő hatótávolságát; a frekvenciának és a csatlakozónak megfelelő antennát használjon. | |
| Billentyűzet | Vezérlés kóddal. Vezetékes EDS dekódert igényel MORX; a vezeték nélküli változatnak kompatibilisnek kell lennie a beépített vevővel. | |
| Kulcsos kapcsoló | Kulccsal vezérelhető a kapu. A kapcsoló érintkezőjét a vezérlőegység útmutatója szerint a megfelelő vezérlőbemenetre kell csatlakoztatni. | |
| Kártyaolvasók | Vezérlés kártyával vagy kulcstartóval. Az olvasóhoz ETP dekóder MORX és a központ vezérlőbemenete szükséges. |
|
| Elektromos zárak | Segítenek biztosítani a zárt kapuszárnyat. A zár kiválasztását, a tápellátást és az időzítést az adott vezérléssel és kapuval kell összehangolni. |
|
| Tartalék- és napelemes tápellátás | Akkumulátor PS124 hálózati áramszünet esetén is biztosítja a működést; a MC424LR30 használatához szükség van a következő kábelre: CABLA11 és ki kell kapcsolni a következő beállítást: Stand-by all. Napelemes készlet Solemyo önálló tápellátási mód: a hálózati tápellátás nem csatlakoztatható vele egyidejűleg, és a Stand-by all funkciót be kell kapcsolni. |
Kézi kioldás áramkimaradás esetén
Nyissa fel a gumifedelet, illessze be a mellékelt kulcsot, majd fordítsa el 90°-kal az óramutató járásával megegyező irányba. Ezután mozgassa a kaput kézzel. Az újbóli reteszeléshez állítsa a kapuszárnyat körülbelül félig nyitott helyzetbe, és fordítsa el a kulcsot 90°-kal az óramutató járásával ellentétes irányba. A következő motoros mozgatás előtt ellenőrizze, hogy a hajtás valóban reteszelve van-e.
Karbantartás és biztonság
A motort és a teljes automatizálást legkésőbb az üzembe helyezéstől számított 6 hónapon belül ellenőriztesse, majd a használat gyakoriságának megfelelően rendszeresen. A szakember áramtalanított állapotban ellenőrzi a konzolokat, csavarokat, korróziót, mozgó alkatrészeket, ütközőket és biztonsági berendezéseket; az ellenőrzés után működési próbát végez. A kaput a hiba elhárításáig ne használja, ha a hajtás sérült vagy szokatlan ellenállást tapasztal.
A motor műszaki adatai
| Paraméter | Érték |
|---|---|
| Motor típusa | TOO4524 |
| Motorfeszültség | 24 V DC |
| A vezérlőegység tápfeszültsége MC424LR30 | 230 V AC |
| Egy kapuszárny maximális hossza | 4,5 m |
| Egy kapuszárny maximális tömege | 250 kg |
| A motor névleges / maximális teljesítményfelvétele | 30 / 120 W |
| Névleges / maximális áramerősség | 1,1 / 5 A |
| Névleges / maximális erő | 300 / 1 800 N |
| Mozgási sebesség | 0,014 m/s |
| A dugattyú lökete | 500 mm |
| Védettségi fokozat | IP54 |
| Üzemi hőmérséklet | −20 és +50 °C között |
| A motor önálló tömege | 5,5 kg |

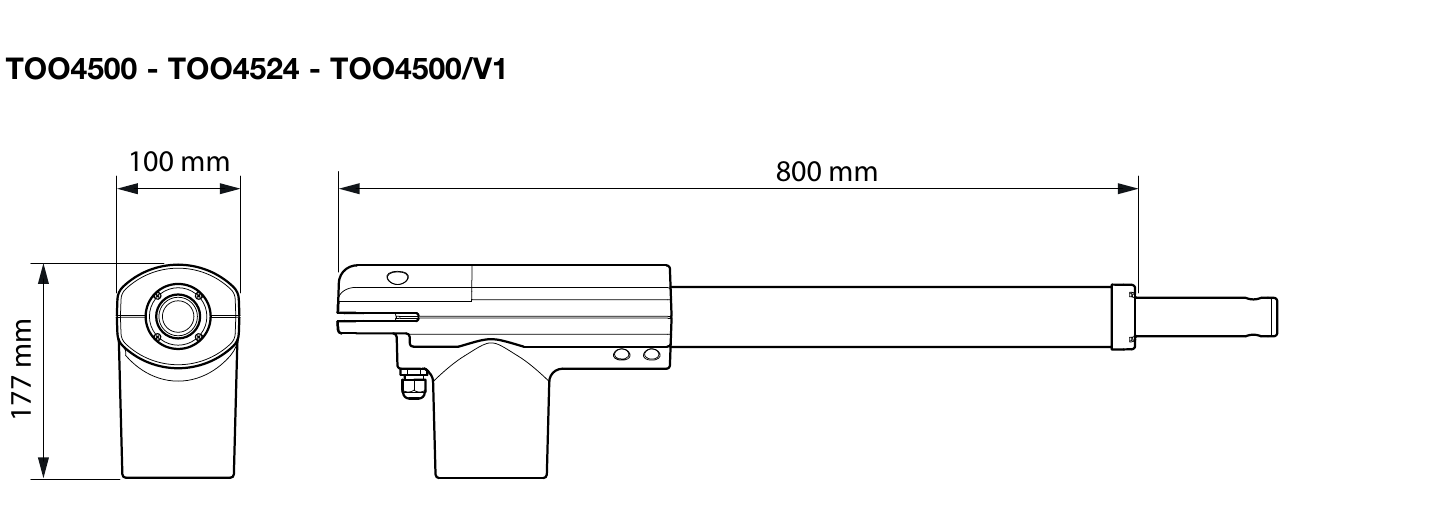

| A motor méretei | 800 × 100 × 177 mm |
| Üzemmód | Folyamatos üzem |
A NICE adatai 20 °C-os (±5 °C) környezeti hőmérséklet esetén érvényesek. Az 5,5 kg-os tömeg kizárólag a motorra vonatkozik. A maximális erő és teljesítményfelvétel nem jelent folyamatos terhelhetőséget.
