NICE Rox ROX1000 (B) tolókapu-meghajtó szett 1000 kg-ig
| A termék elérhetősége: | raktáron | A termékeket általában 24 órán belül feladjuk. |
|---|
raktáron
181 388,77 Ft áfával
| Tömeg |
|---|
| 11 kg |
A(z) NICE Rox ROX1000 (B) tolókapu-meghajtó szett 1000 kg-ig termék leírása
A NICE Rox ROX1000 a ROBO 1000 hajtás utódja
NICE Rox ROX1000 kapunyitó az alábbi mérethatárokra készült: tolókapuk össztömege legfeljebb 1000 kg és szabad átjárószélessége legfeljebb 8 m (az ajánlott maximális hossz 5 m). Rendelkezik elektromechanikus leállítókapcsolóval. A meghajtás nem visszafordítható.
A ROX 1000 meghajtás fontos jellemzői: A ROX 1000 egy 230 V-os meghajtás, amely könnyen telepíthető és nagy teljesítményű.. A meghajtás végállásainak beállítása manuális, a további eszközök csatlakoztatási és a programozási lehetőségek pedig korlátozottak. Olyan meghajtás, amely például nyaralóba vagy olyan helyre megfelelő, ahol nincs szükség okosotthon-rendszerhez való csatlakozásra, hanem inkább egy dolgos szerkezetet keresnek, amely nyit és zár. Egy sebességgel rendelkezik, az erő manuálisan állítható. Részleges nyitásra nincs lehetőség. Régebbi meghajtások (NICE ROBO) helyettesítésére készül.
A meghajtások összes tartozéka NICE ROBO használható a NICE ROX meghajtásokhoz.
Ha tehát a NICE ROBO meghajtást NICE ROX meghajtásra cseréli, az összes meglévő tartozékot megtarthatja:
- fotocellák
- figyelmeztető lámpa
- kulcsos kapcsoló
- az összes távirányító
További előnye a beépített vevő, amely ugrókódos rendszerrel működik, de a régebbi, fix kódos távirányítókat is képes fogadni. Így FLOR kódolással is működik (FLO2R-S, FLO4R-S), FLO kódolással (FLO2, FLO4) és SMILO kódolással is (SM2). Ezért akkor is megfelelő, ha sok fix kódos távirányítóval rendelkezik.
| A(z) NICE-ROX1000-B készlet tartalma: | ||||
|---|---|---|---|---|
|
1 × | NICE Rox ROX1000 meghajtás | NICE-ROX1000-A | |
|
NICE Rox ROX1000 meghajtás ROA40R10 vezérlőegységgel, beépített vevővel, legfeljebb 1000 kg tömegű és 8 m áthajtási szélességű kapukhoz (ajánlott maximális hossz: 5 m). |
Részletek
|
|||
|
1 × | NICE Flo2R-s távirányító | NICE-FLO2R-S | |
|
Kétgombos távirányító kapuautomatika távoli vezérléséhez. Két készüléket vezérelhet vele, vagy egy készüléknek kétféle parancsot adhat. |
Részletek
|
|||
|
1 × | Szerelési útmutató |
Letöltés
|
|
|
Szerelési útmutató szemléltető bekötési rajzokkal, valamint a távirányítók programozásának és párosításának leírásával. |
||||
A NICE ROX 1000 műszaki adatai
| Tápellátás | 230 V - 50/60 Hz |
|---|---|
| Teljesítményfelvétel | 350 W |
| Védettség | IP44 |
| Tömeg | 10 kg |
| Sebesség | 8,5 m/min |
| Erő | 800 N |
| A kapu maximális tömege | 1000 kg |
| Üzemi hőmérséklet | -20°C és +50°C között |
| Vezérlőegység | ROA40R10 |
Letölthető kézikönyvek és dokumentumok

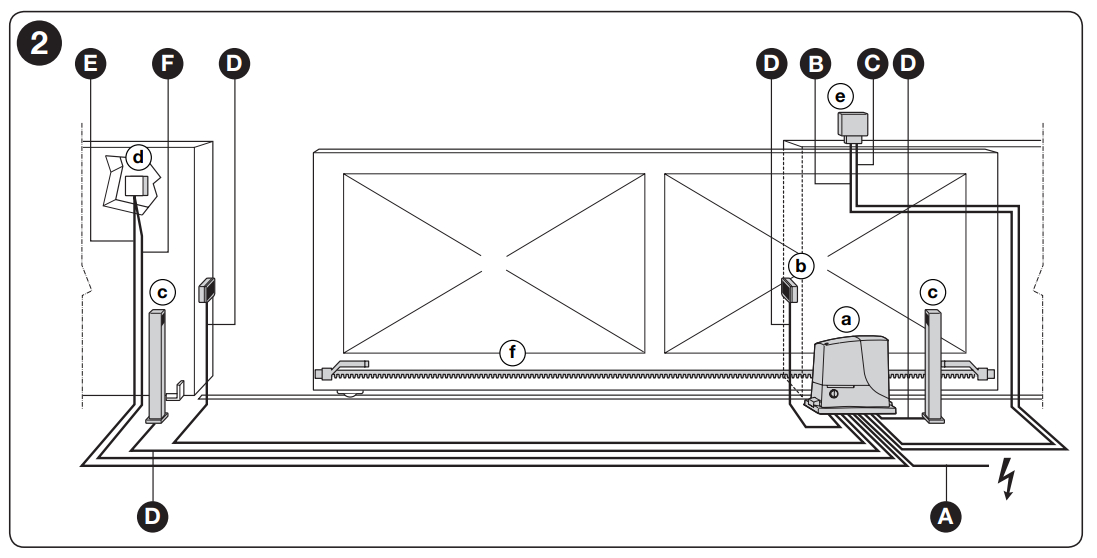

Elektromos kábelek típusai
| Bekötés | Kábel típusa | Maximális hossz | |
|---|---|---|---|
| A | TÁPELLÁTÁS | 3 x 1,5 mm² | 30m * |
| B | ANTENNÁS VILLOGÓLÁMPA | 1 kábel: 2 x 1,5 mm² 1 db RG58 típusú koaxiális kábel |
10m 10m (ajánlott < 5m) |
| D | FOTOCELLÁK | 1 kábel: 2 x 0,25 mm² (TX) 1 kábel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | KULCSKAPCSOLÓ | 2 kábel: 2 x 0,5 mm² ** | 20m |
** Ha a tápkábel 30 m-nél hosszabb, nagyobb keresztmetszetű, például 3 x 2,5 mm²-es kábelre van szükség, és a kapumozgató közelében biztonsági földelést kell kialakítani.
** Két 2 x 2,5 mm²-es kábel egyetlen 4 x 0,5 mm²-es kábellel helyettesíthető

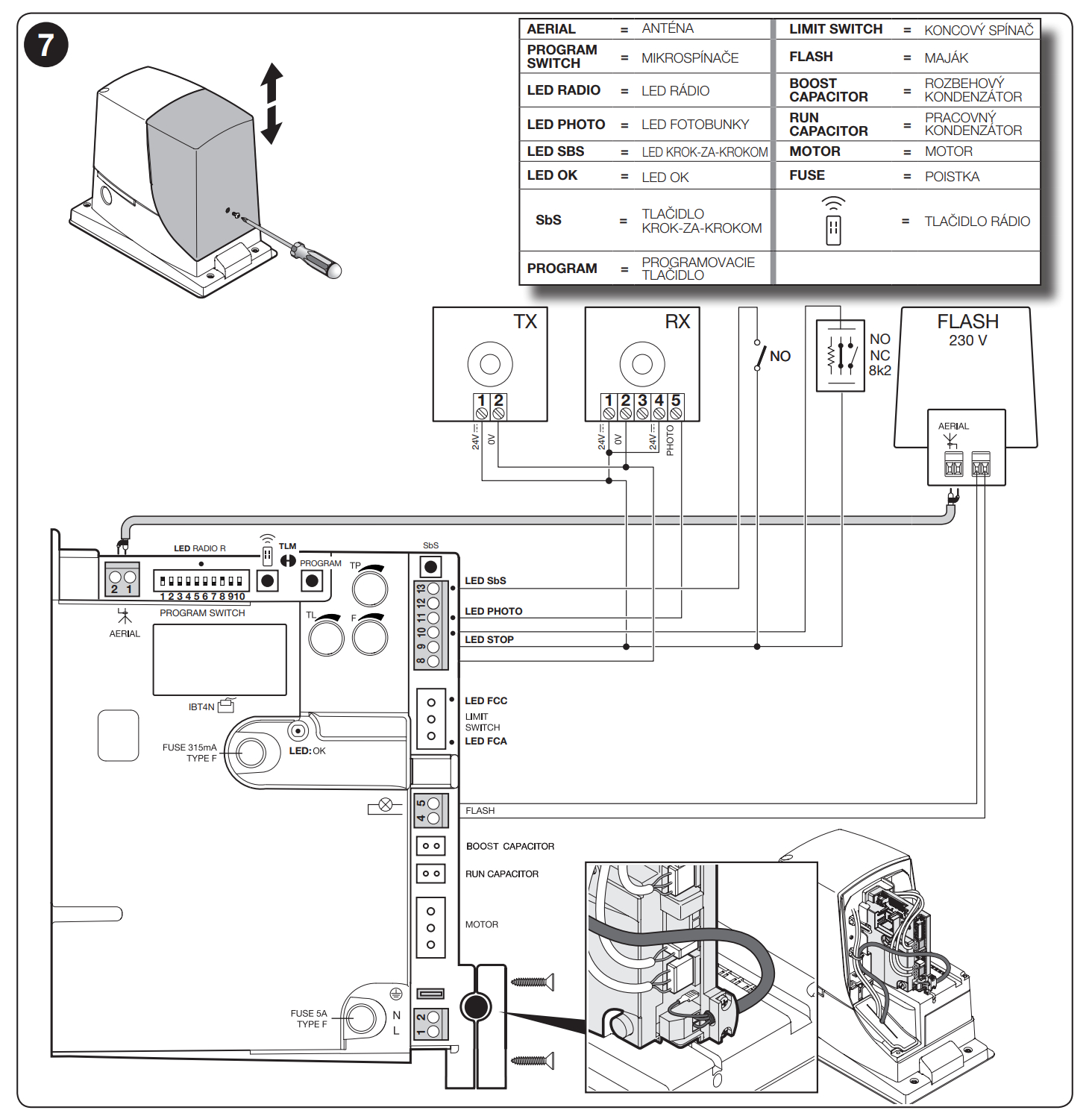

Bekötés a vezérlőegységbe
Eszközök hozzáadása vagy eltávolítása
Az eszközök bármikor hozzáadhatók az automatikához, illetve eltávolíthatók belőle; a STOP bemenetre különböző típusú eszközök csatlakoztathatók, ahogyan azt a következő bekezdések ismertetik. A kapumozgató konfigurációjának módosítása után meg kell ismételni az eszközök betanítását.
STOP bemenet
Olyan bemenet, amely a mozgás azonnali leállítását, majd rövid irányváltást vált ki.
A bemenetre normál esetben nyitott (NO) vagy normál esetben zárt (NC) érintkezős kimenetű eszközök, illetve állandó 8,2 kΩ-os ellenállású kimenettel rendelkező eszközök – például biztonsági élvédelem – csatlakoztathatók. A vezérlőegység az eszközök betanítási fázisában felismeri a STOP bemenetre csatlakoztatott eszköz típusát.
Ha a betanított állapothoz képest változást észlel, a kapumozgató leállítja a mozgást, majd rövid irányváltást hajt végre. Megfelelő beállításokkal több, akár különböző típusú eszköz is csatlakoztatható a STOP bemenetre:
- Több NO-eszköz korlátozás nélkül, egymással párhuzamosan csatlakoztatható.
- Több NC-eszköz korlátozás nélkül, egymással sorosan csatlakoztatható.
- Több állandó 8,2 kΩ-os ellenállású eszköz kaszkádba kapcsolható egyetlen 8,2 kΩ-os lezáró ellenállással.
- Az NO és az NC kombinálható két érintkező párhuzamos kapcsolásával, de az NC érintkezőhöz 8,2 kΩ-os ellenállást kell csatlakoztatni (így három eszköz is kombinálható: NO, NC és 8,2 kΩ).
Ha a STOP bemenetre biztonsági funkciójú eszközök csatlakoznak, az EN 13849-1 szabvány szerinti, hibákkal szembeni III. biztonsági kategóriát kizárólag az állandó 8,2 kΩ-os ellenállású kimenettel rendelkező eszközök biztosítják.
Fotocellák
Fotocellapár hozzáadásához járjon el az alábbiak szerint: csatlakoztassa a vevők (RX) tápellátását közvetlenül a 8-as és 9-es kapcsokra.
Az adók bekötésének módja attól függ, hogy aktív fototeszt funkcióval kívánja-e működtetni a fotocellákat.
A fototeszt a vezérlőegység olyan funkciója, amely növeli a biztonsági eszközök megbízhatóságát, és lehetővé teszi az EN 13849-1 szabvány szerinti II. kategória elérését a vezérlőegységből és biztonsági fotocellákból álló rendszer esetében.
A mozgás indításakor a rendszer ellenőrzi a hozzá tartozó biztonsági eszközöket, és a mozgás csak akkor indul el, ha mindegyik megfelelően működik.
Ha a teszt eredménye sikertelen (például a fotocellát elvakítja a napfény vagy rövidzárlat van a kábelekben), a vezérlőegység hibát észlel, és a mozgás nem indul el.
Fotocellapár hozzáadásakor az alábbiak szerint csatlakoztassa őket.

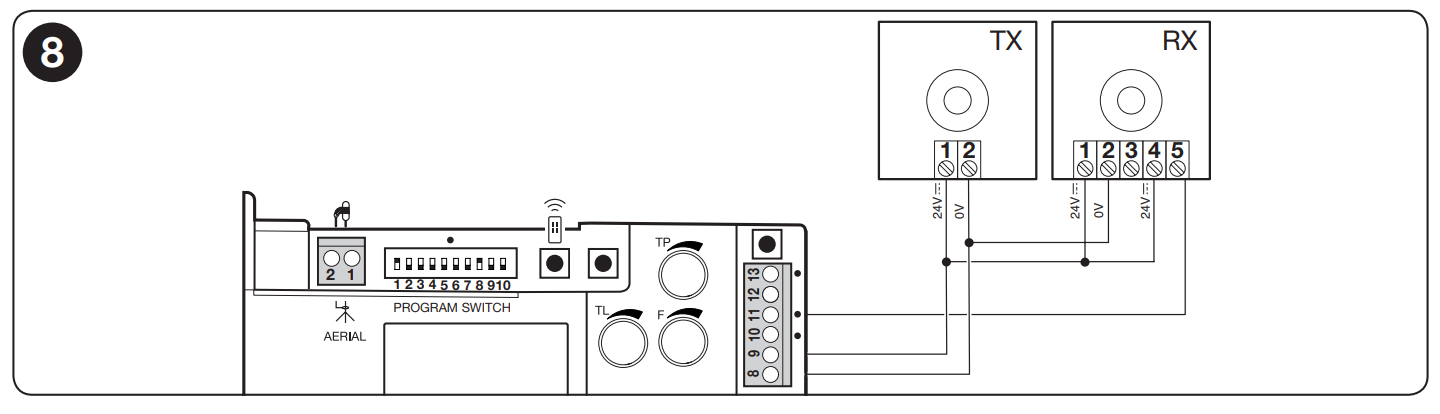

Bekötés fototeszt funkció nélkül:
Csatlakoztassa a vevőket és az adókat közvetlenül a vezérlőegység tartozékkimenetére (8-as és 9-es kapcsok).

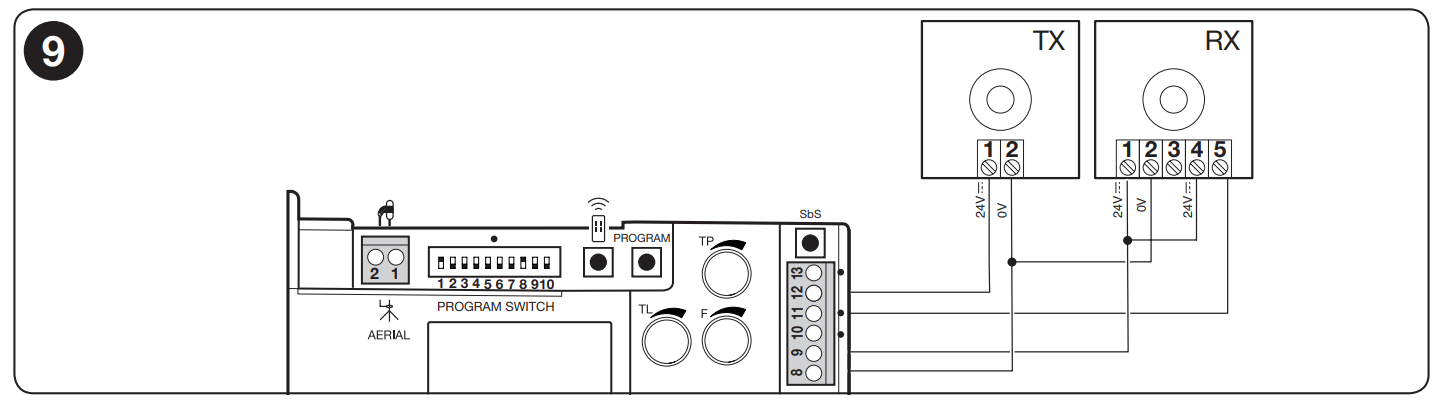

Bekötés fototeszt funkcióval:
Csatlakoztassa a vevőket közvetlenül a vezérlőegység tartozékkimenetére (8-as és 9-es kapcsok). A fotocellák adóinak tápellátását nem a tartozékkimenetről, hanem a 8-as és 12-es kapocs közötti fototeszt-kimenetről kell biztosítani. A fototeszt-kimenet maximális áramterhelhetősége 100 mA.
A fototeszt funkció használatához aktiválni kell a szinkronizálást a fotocellák szerelési útmutatójában leírtak szerint.
