Önhordó tolókapu beton alapja
A konzolos tolókapu beton alapja:
- biztosítja a stabilitást a konzolos tolókapunak
- saját súlyával ellensúlyozza a kapu tömegét, így megakadályozza a felborulását, és az erőket az alap talajára továbbítja, ezért célszerű betartani az alap optimális méreteit
Ugrás a szöveg végére, a rajzok megtekintéséhez >>
Az alap optimális méretei
A konzolos tolókapu rögzítésére szolgáló alap optimális méreteit több, egymással kölcsönhatásban álló tényező határozza meg. A kapu alapvető paramétere a nyílásszélesség, amelyet a kapu áthidal (az oszloptól oszlopig mért méret).
A kapu körülbelül 20 cm-rel túlnyúlik ezen a méreten a rögzítés és a kapu megvezetése miatt. Ehhez a mérethez hozzá kell adni a szerkezet azon részét, amely zárt állapotban megtartja a kaput, és biztosítja, hogy a konzolos tolókapu a levegőben függő konzolként viselkedjen. Ez a rész a kapu szükséges teherbírásától vagy a telken rendelkezésre álló helytől függően változhat (például ha kevés hely áll rendelkezésre a konzolos tolókapu számára). Az általunk tervezett kapuk teljes hossza tehát általában körülbelül 45%-kal nagyobb, mint a nyílás szélessége (a kapu nyitásához elegendő helyet kell biztosítani).
A kaput az alaphoz a tartógörgő-kocsik rögzítik, amelyek lehetővé teszik a kapu gördülését, valamint a kapu súlyából eredő húzó- és nyomóerők átadását. Fontos a megfelelő elhelyezésük. Ahhoz, hogy az alapot és a kapuszerkezetet a lehető legkisebb terhelés érje, a görgőkocsikat a lehető legtávolabb kell elhelyezni egymástól. De nem túl távol egymástól, vagyis a kapu végállásaiban a görgők nem futhatnak ki a vezetőprofilból, és nem ütközhetnek a ütközőkbe, amelyek a C alakú vezetőprofil belsejében vannak felszerelve.
A 2,5–10,0 m közötti tipikus kapuméretekhez az alábbiakban megadjuk az ajánlott alapméreteket. Ettől eltérő méretek esetén a szomszédos méretek közül választható megfelelő érték. A kapu magassága nincs hatással a beton alap méretére. Az alap méreteit a biztonságos és gazdaságos méretezés érdekében, a szerelés helyén esetlegesen gyengébb minőségű talajt is figyelembe véve határoztuk meg (ezért az általunk ajánlott méreteket kissé túlméreteztük). Az alapozás minimális mélységét a fagyhatár figyelembevételével 80 cm-re ajánlott választani (Oravská Polhora község fagyhatára 127 cm, Patince községé 78 cm). Az alapot az általánosan használt és általunk előnyben részesített profilokból (80x40x2mm, 60x40x2mm, 40x40x2mm) készülő kapuszerkezet teherbírásához méreteztük.
Az alap méreteit természetesen az Ön konkrét igényeihez igazíthatja, de mindig figyelembe kell venni: a kapu teljes méretét – a görgőkocsik méretét – az esetleges elektromos kapunyitó helyigényét (és a hozzá tartozó kábelezést) – a talaj minőségét – a hátsó alap megfelelő ellensúlyát (6,5 m-nél nagyobb nyílásszélességű, hosszú kapuk esetén) – a horgonyok fúrási helyének minimális távolságát az alap szélétől.
Egyszerűen fogalmazva…
Az ajánlott rajzok az esetek 90%-ában megfelelőek; ha ezek alapján dolgozik, sikeres lesz a kivitelezés. Természetesen nem ez az egyetlen helyes megoldás, és a körülményektől függően minden méret módosítható.
I. Alap legfeljebb 6,5 m-es nyílásszélességű konzolos tolókapuhoz
JELMAGYARÁZAT:
X - a szerelőlemezek közötti távolság (legfeljebb 6,5 m-es kapukhoz)
ŠP - a szabad nyílásszélesség
MD - a görgőkocsi szerelőlemeze (az adott változathoz tartozó szerelőlemez méretei: görgőkocsi).
Y - az alap szélétől ajánlott minimális távolság (meghatározza, milyen távolságra áll majd el a kapu a kerítéstől). Ez a konkrét körülményektől függ, de 50–100 mm közötti érték ajánlott.
* - a kapunyitó vagy egy esetleges, oldalsó megvezetést biztosító oszlop számára felhasználható hely

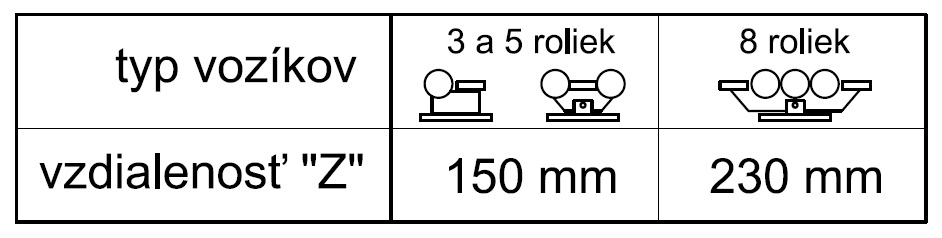

Z - a szerelőlemez (MD) távolsága a nyílás szélétől (ŠP) – a görgőkocsi típusától függ:

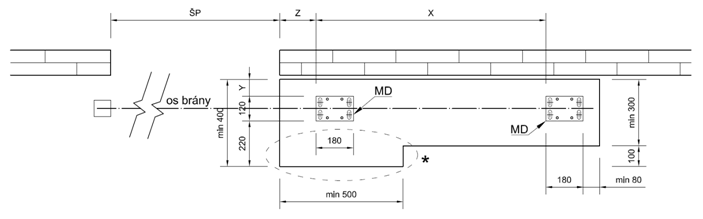

Alaprajz

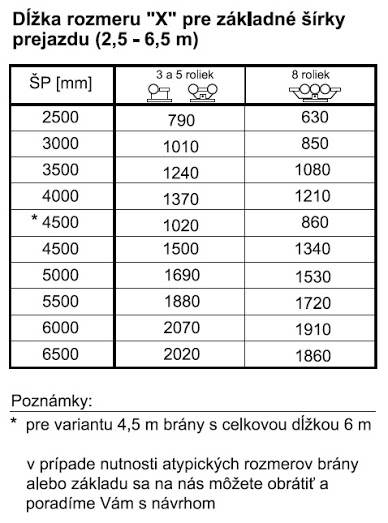

Az X érték kiszámítása
II. Alap 6,5 m-nél nagyobb nyílásszélességű konzolos tolókapuhoz
A gazdaságosabb megoldás érdekében a 6,5 m-nél nagyobb nyílásszélességű kapuk alapját két különálló, eltérő méretű alapként terveztük meg, mivel ezek funkciója különböző.
JELMAGYARÁZAT:
X - az alapok közötti távolság (6,5 m-nél szélesebb kapukhoz)
ŠP - a szabad nyílásszélesség
MD - a görgőkocsi szerelőlemeze
Y - az alap szélétől ajánlott minimális távolság (meghatározza, milyen távolságra áll majd el a kapu a kerítéstől). Ez a konkrét körülményektől függ, de 50–100 mm közötti érték ajánlott.
* - a kapunyitó vagy egy esetleges, oldalsó megvezetést biztosító oszlop számára felhasználható hely

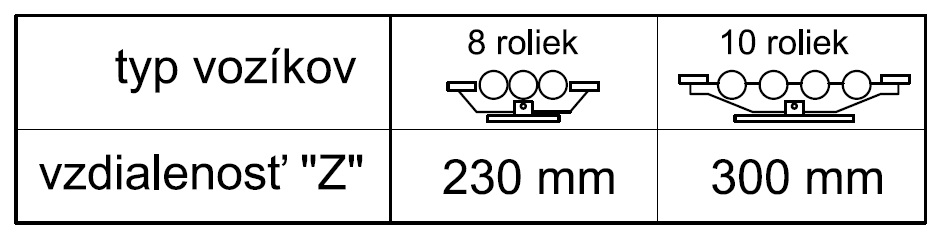

Z - a szerelőlemez (MD) távolsága a nyílás szélétől (ŠP) – a görgőkocsi típusától függ:

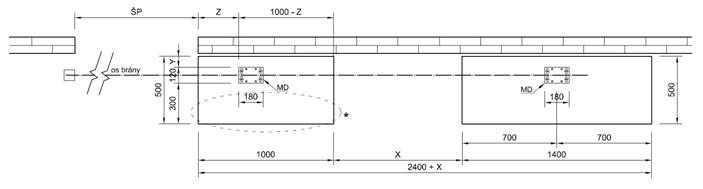

Alaprajz

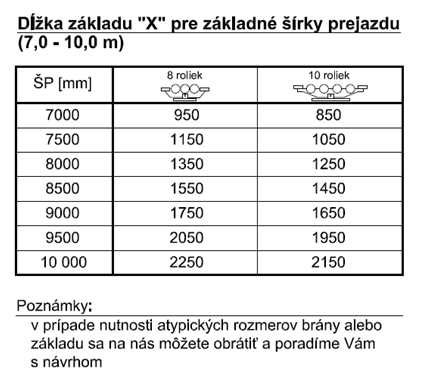

Az X érték kiszámítása
További információért vegye fel velünk a kapcsolatot és írja le nekünk a projektjét. Amiben tudunk, segítünk.
