NICE MoonKey MOSE – kulcsos kapcsoló egyszerű betéttel, felületi szereléshez
| A termék elérhetősége: | lecserélve | A terméket már nem gyártják, de szerencsére egy újabb modell váltotta fel. |
|---|
A(z) NICE MoonKey MOSE – kulcsos kapcsoló egyszerű betéttel, felületi szereléshez termék leírása
Kulcsos kapcsoló NICE MOSE helyett új termék érhető el.
Teljesen kompatibilis utódja a NICE Era Key Switch EKS.
NICE MOSE a NICE MoonKey, amellyel elektromos áramkörök be- és kikapcsolásával vezérelheti a meghajtásokat nemcsak a NICE. A kulcsos kapcsoló kétállású, vagyis a kulcs jobbra és balra is elfordítható. Mindkét álláshoz külön parancs rendelhető. A kapcsoló rugó-visszatérítésű, vagyis a rugó visszahúzza a kiinduló állásba. A kapcsolóhoz külön megvásárolható egy alumínium oszlop, a NICE MOCS.
A NICE MOSE kulcsos kapcsoló műszaki adatai
| Beszállítói kód | MOSE |
|---|---|
| Zártípus | kétállású, rugó-visszatérítésű zár |
| Betéttípus | egyszerű betét |
| Szerelés típusa |
felületre szerelhető, szerelőalátéttel kiegészítve ideális MOA2 |
| Érintkezők |
két váltóérintkezős mikrokapcsoló: zár (alaphelyzetben nyitott) vagy nyit (alaphelyzetben zárt) |
| Érintkezők terhelhetősége | Legfeljebb 48 V, 2 A |
| Védettségi fokozat | IP43 |
| Megvilágítás | nincs, de elő van készítve 12/24 V-os LED-világításhoz MOSA1 |

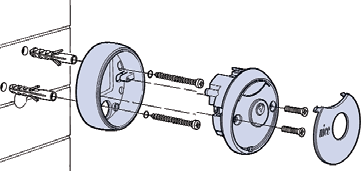

A NICE MoonKey MOSE kulcsos kapcsoló felületre szerelése
A NICE MoonKey MOSA1 kiegészítő világítás bekötése
Megjegyzés: A bekötés minden kulcsos kapcsolónál azonos; az illusztrációkon NICE MoonKey MOSEU. A MOSA1 kiegészítő LED-lámpa nem része a csomagnak, külön meg kell rendelni külön.
|
|
|
|
|
1. Csatlakoztassa a MOSA1 a kulcsos kapcsolóhoz |
2. Csatlakoztassa az elektromos tápellátást (a kimenet általában a vezérlőegység sorkapcsán található, például: Robus, Road). |
3. Kész, a kulcsos kapcsoló világít. Íme a MOSEU szerelőalátéttel MOA2 és LED-világítással MOSA1. |
A NICE MoonKey MOSE kulcsos kapcsoló felnyitása
| 1. Pattintsa le a meghajtás kulcsos kapcsolójának fedelét | 2. Csavarja ki a meghajtás kulcsos kapcsolójának csavarjait | 3. Fordítsa el a meghajtás kulcsos kapcsolójának kulcsát, majd húzza ki az előlapot |
 |
 |
 |
A NICE MOSE kulcsos kapcsoló bekötése
A NICE MoonKey MOSE kulcsos kapcsoló belülről
Példa a NICE MoonKey MOSE kulcsos kapcsoló bekötésére NICE Robus (RB400, RB600, RB1000) és Run (RUN1800P) meghajtással
A kulcs elfordításakor:
Balra: STOP
Jobbra: Léptető üzem
Példa a NICE MoonKey MOSE kulcsos kapcsoló bekötésére NICE Road (RD400) meghajtással
A kulcs elfordításakor:
Balra: STOP
Jobbra: Léptető üzem
Alternatív kulcsos kapcsolók
| Szerelés/betét | Egyszerű betét | Hengerbetét | Betét nélkül |
|---|---|---|---|
| Felületre szerelhető kivitel |
MOSE (itt vagy) |
|
|
| Süllyesztett szerelés |
|
|
nem létezik |
NICE MoonKey MOSE kulcsos kapcsoló tartozékai
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Kulcsos kapcsoló LED-világítása. |
Szerelőalátét kulcsos kapcsolóhoz. |
Adapter MOCF2 oszlophoz. |
Oszlop két fotocella-rekesszel. A tetejére MOCA1 kulcsoskapcsoló-tartó szerelhető. |
Oszlop kulcsos kapcsolóhoz. |
