Külső NICE OX2 rádióvevő bekötése a meghajtásba

Megjegyzés: Ez az oldal az alábbiakra is érvényes: NICE SMX2R, NICE OX2FM .

Mit talál itt?

A vevőegység tápellátása
Az első kimenet bekötése
A második kimenet opcionális bekötése

A készülék előre elkészített kábelezéssel érkezik, amelyet egyszerűen csatlakoztasson az áramforráshoz (12 V vagy 24 V egyen- vagy váltóáram). A tápellátás módját az áthidaló beállításával, az alábbi táblázat szerint választhatja ki:

Áthidaló	Tápellátás módja	Feszültségtartomány
nincs behelyezve	24 V AC/DC	18–28 V
be van helyezve	12 V AC/DC	10–18 V

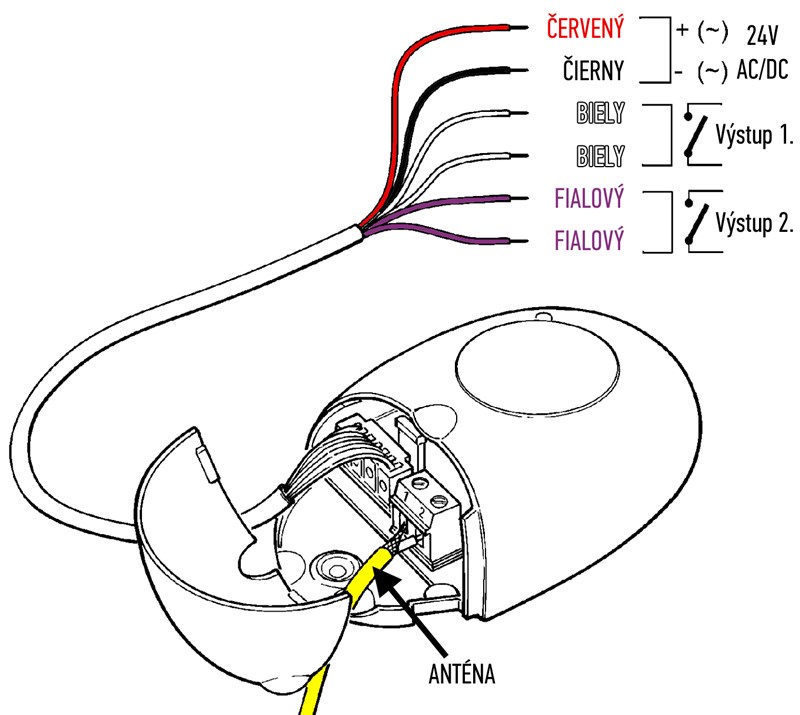

Elektromos bekötés

A vevőegység kábelezése a tápellátáshoz, a két relé kimenetéhez és az antenna bemenetéhez szükséges vezetékeket tartalmazza:

Vezetékszín	Bemenet/kimenet	Leírás
Piros/fekete	Tápellátás	A piros a pozitív, a fekete a negatív pólus. Váltóáram esetén a polaritás mindegy.
Fehér/fehér	1. relékimenet. azaz az 1. gomb vezérlése.	Normál esetben nyitott (NO) érintkezőkhöz. Ha normál esetben zárt (NC) érintkezőket szeretne használni, járjon el az alábbiak szerint.
Lila/lila	2. relékimenet. azaz a 2. gomb vezérlése.	Normál esetben nyitott (NO) érintkezőkhöz. Ha normál esetben zárt (NC) érintkezőket szeretne használni, járjon el az alábbiak szerint.
Sárga	Antenna	Az antenna használata opcionális; a vevőegységet a mellékelt rövid vezetékkel is használhatja, a hatótávolság így kb. 40–50 m.

Az első vezérlőkimenet bekötése (fehér vezetékek)

Az első relékimenetet az OX2-ről (1. kapcsoló – fehér vezetékek) kösse be a vezérlőegység kapcsaira, ugyanarra a bemenetre, amelyhez a vezetékes nyomógombot is csatlakoztatná. Ezeket a bemeneteket általában az alábbi jelölések valamelyikével látják el:

kapcsoló piktogramja
GND + PB (földelés + nyomógomb)
START
SBS (Step By Step)

Ezután párosíthatja a távirányítókat a NICE OX2 külső vevőegységgel az alábbiak szerint:

Nyomja meg egyszer az OX2 gombját; a mellette lévő LED villogni kezd másodpercenként.
10 másodpercen belül nyomja meg és tartsa lenyomva a kapu vezérlésére használni kívánt távirányító gombját, amíg az OX2 LED-je 3 hosszabbat nem villan (kb. 3 másodperc); ezután engedje el.
Várja meg, amíg az OX2 LED-je abbahagyja a villogást; ezzel kész is van. A távirányító gombját ismételten megnyomva ki kell tudnia nyitni, be kell tudnia zárni, illetve meg kell tudnia állítani a kaput.

A második vezérlőkimenet opcionális bekötése (lila vezetékek)

Ha a vezérlőegységén van egy további bemenet (például gyalogos bejárásra szolgáló nyitáshoz), vagy egy másik készüléket szeretne vezérelni, akkor opcionálisan az OX2 második relékimenetét is bekötheti (2. kapcsoló – lila vezetékek). A távirányító gombjának a lila vezetékekhez való párosítása ezután a következőképpen történik:

Nyomja meg kétszer az OX2 gombját; a mellette lévő LED villogni kezd. villanás, villanás, szünet, villanás, villanás sorrendben
10 másodpercen belül nyomja meg és tartsa lenyomva a kapu vezérlésére használni kívánt távirányító gombját, amíg az OX2 LED-je 3 hosszabbat nem villan (kb. 3 másodperc); ezután engedje el.
Várja meg, amíg az OX2 LED-je abbahagyja a villogást; ezzel kész is van. A távirányító gombjával vezérelheti a lila vezetékek kimenetét.

Normál esetben zárt (NC) érintkezők használata

A vevőegység alapértelmezés szerint normál esetben nyitott (NO) érintkezőkhöz használható, vagyis a távirányító jelének elküldése után kb. 300 ms-ra zárja az áramkört, így működésbe lépteti a vezérelt készüléket. Ha ennek az ellenkezőjére van szüksége, vagyis a jel elküldése után a zárt áramkör kb. 300 ms-ra nyíljon meg, járjon el az alábbiak szerint:

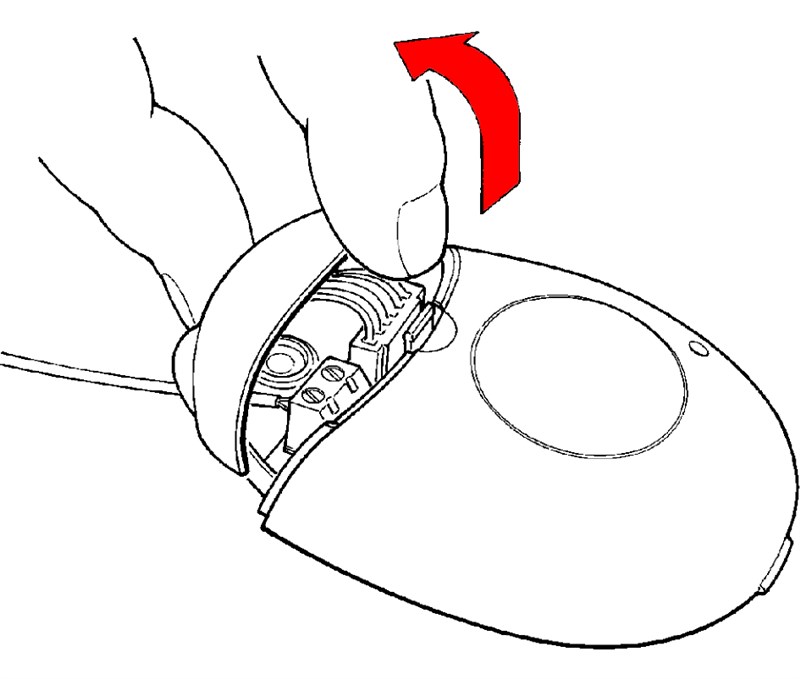

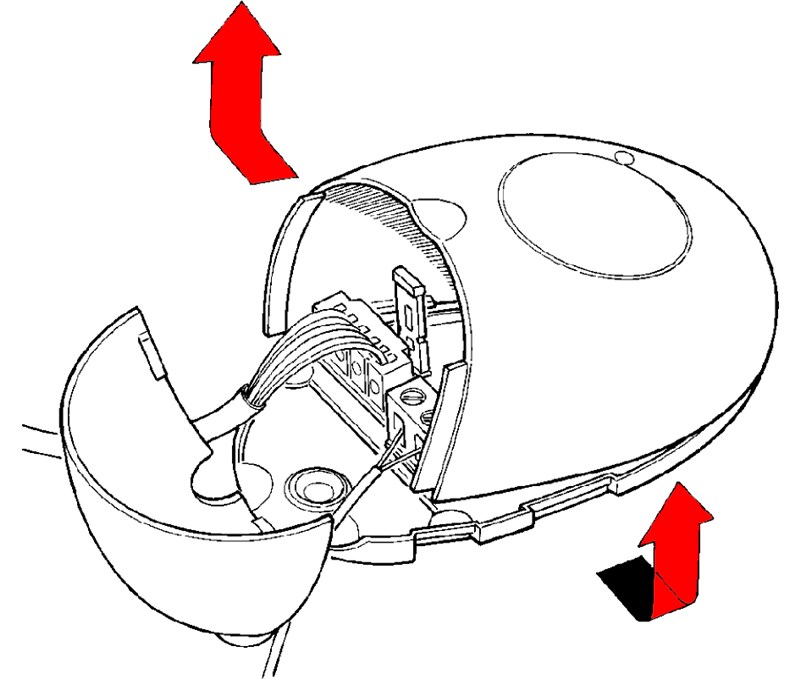

1. Nyissa fel a vevőegység felső fedelét.	2. Nyissa fel a vevőegység alsó fedelét.

3. Vegye ki az áramköri lapot, és fordítsa meg.

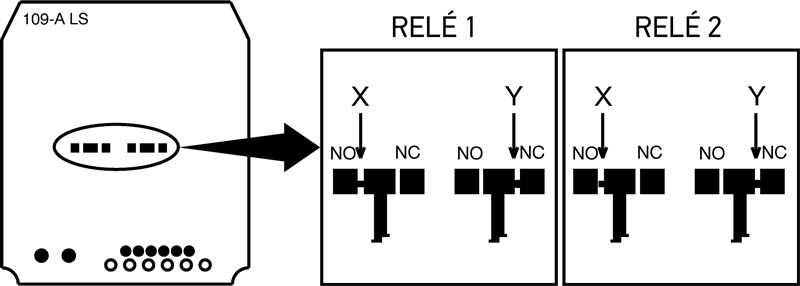

Mindkét relénél ugyanazt az eljárást kell követni: Szakítsa meg a megjelölt X összeköttetést. Forrassza össze a megjelölt Y összeköttetést. A művelet visszafordítható, és igény szerint csak az egyik relén is elvégezhető.
